Edimax Technology Edimax ES-3105P: Deutsch .

8

 Deutsch .

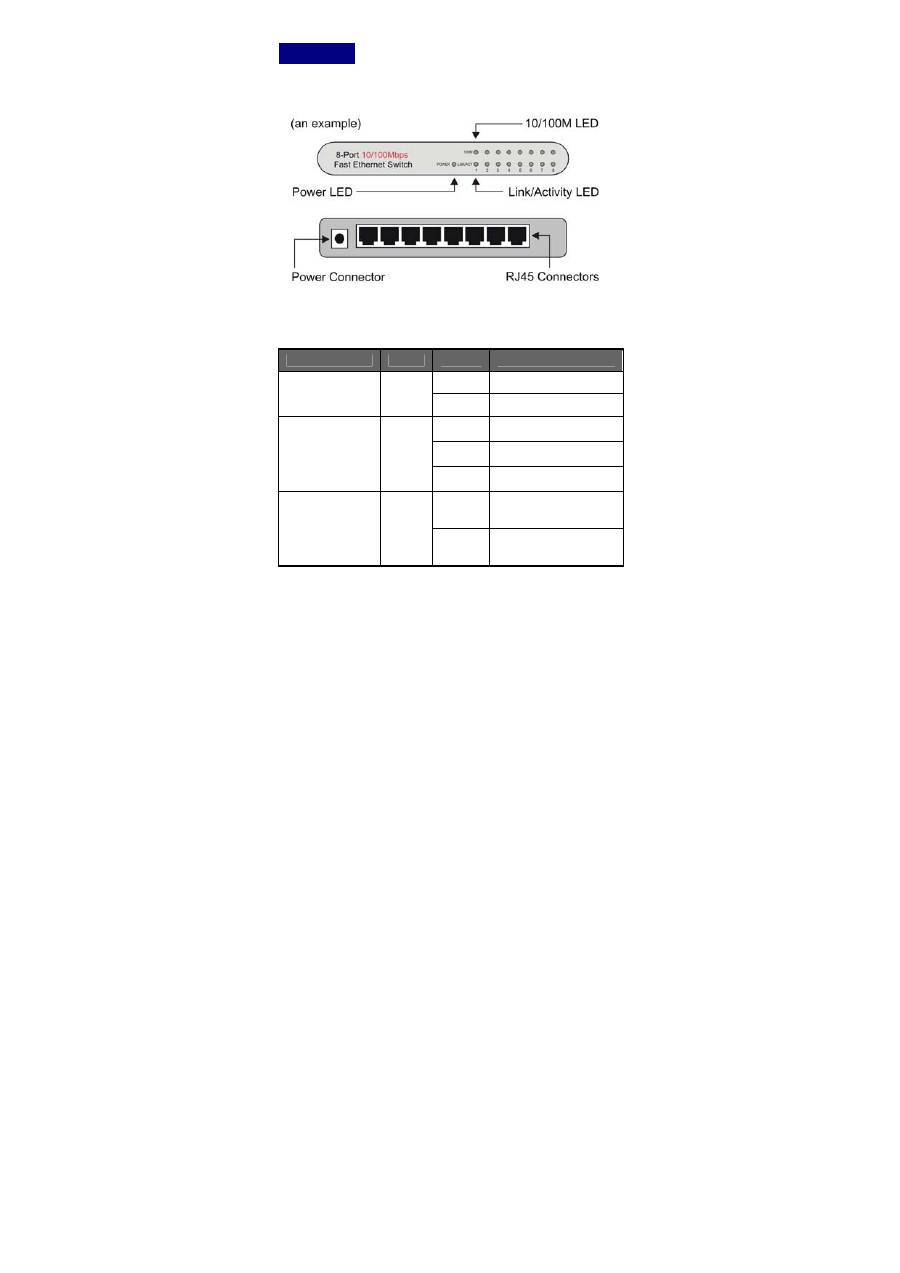

Vorderseite & Anschlüsse  Fast Ethernet Switch LED-Anzeige

LED

Farbe

Status

Beschreibung

Leuchtet

Es liegt Strom an

PWR

(Strom)

Grün

Aus Kein

Strom

Leuchtet

Eine gültige Verbindung

wurde hergestellt

Blinken

Datenpakete werden

empfangen

LNK/ACT

(Vervindung/Aktivität)

Grün

Aus

Keine Verbindung

hergestellt

Leuchtet

Dieser Port hat eine

Datenübertragungsrate

von 100 Mbps

SPEED

(10/100M)

Gelb

Aus

Dieser Port hat eine

Datenübertragungsrate

von 10 Mbps

9

1. Betriebsumgebung

Bei der Installation und beim Betrieb dieses Switching-Hubs

müssen die vorgeschriebenen Grenzen für

Betriebstemperatur (0-55 °C) und Luftfeuchte (10~95 %

keine Kondensation) eingehalten werden.

z

Stellen Sie keine Gegenstände auf das Gerät.

z

Blockieren Sie die Entlüftungsöffnungen an den Seiten

des Geräts nicht.

z

Stellen Sie das Gerät nicht in der Nähe von

Wärmequellen wie z. B. Heizkörpern und Heizstrahlern

auf und vermeiden Sie direkte Sonneneinstrahlung.

Sorgen Sie dafür, dass kein Wasser oder Feuchtigkeit in das

Gerät eindringen kann. Wenn notwendig, sollten Sie zur

Reduzierung der Luftfeuchtigkeit einen Entfeuchter

einsetzen.

2.  Anschluss an Netzwerkgeräte

Die RJ45-Ports des Switches unterstützen die

Auto-MDI/MDI-X-Funktion. Deshalb ist es möglich, diesen

Switch mit Straight-Through- oder Crossover-Kabeln an

einen Arbeitsplatzrechner oder Hub anzuschließen.

Verbinden Sie ein Ende des Netzwerkkabels mit einem

RJ45-Port auf der Rückseite, und verbinden Sie das andere

Ende des Netzwerkkabels mit dem RJ45-Port des

Netzwerkgeräts. Die Vorgehensweise beim Anschließen ist

bei allen RJ45-Ports des Switches gleich.

Die UTP-Netzwerkkabel müssen den Spezifikationen für

EIA/TIA 568 und dem Kategorie 5-Standard für

Datenübertragungen mit 100 Mbps entsprechen. Maximale

Länge: Bei einem UTP-Kabel beträgt die max. Länge

zwischen dem Switch und dem angeschlossenen Gerät 100

Meter.

Wenn das Netzwerkkabel an beiden Enden verbunden und

10

das angeschlossene Netzwerkgerät angeschaltet ist, sollte

die grüne LNK/ACT-LED leuchten.

3.  Anschluss der Stromversorgung

Schließen Sie das Netzgerät an den Netzanschluss auf der

Rückseite des Geräts an; die grüne Betriebs-LED auf der

Vorderseite sollte aufleuchten.

Fehlersuche

1.

Die Betriebs-LED leuchtet nicht

z

Überprüfen Sie, ob das Netzkabel richtig mit dem externen

Netzgerät und der Steckdose verbunden ist. Stellen Sie

sicher, dass der DC-Netzstecker fest in die Steckdose des

Switches gesteckt ist.

2.

Link/Activity leuchtet nicht, wenn ein Gerät mit 100 Mbps

angeschlossen ist

z

Überprüfen Sie den Netzschalter des Netzwerkgeräts,

welches an den Switch angeschlossen ist; stellen Sie

sicher, dass dieser AN ist.

z

Überprüfen Sie das Netzwerkkabel; stellen Sie sicher, dass

es richtig an den Switch und das Netzwerkgerät

angeschlossen ist.

z

Überprüfen Sie das Netzwerkkabel; stellen Sie sicher, dass

das UTP-Kabel den Spezifikationen für EIA/TIA 568 und

der Kategorie 5 entspricht.

[!] Wenden Sie sich an Ihren Händler, wenn Sie

das Problem nicht lösen können.
