Español .

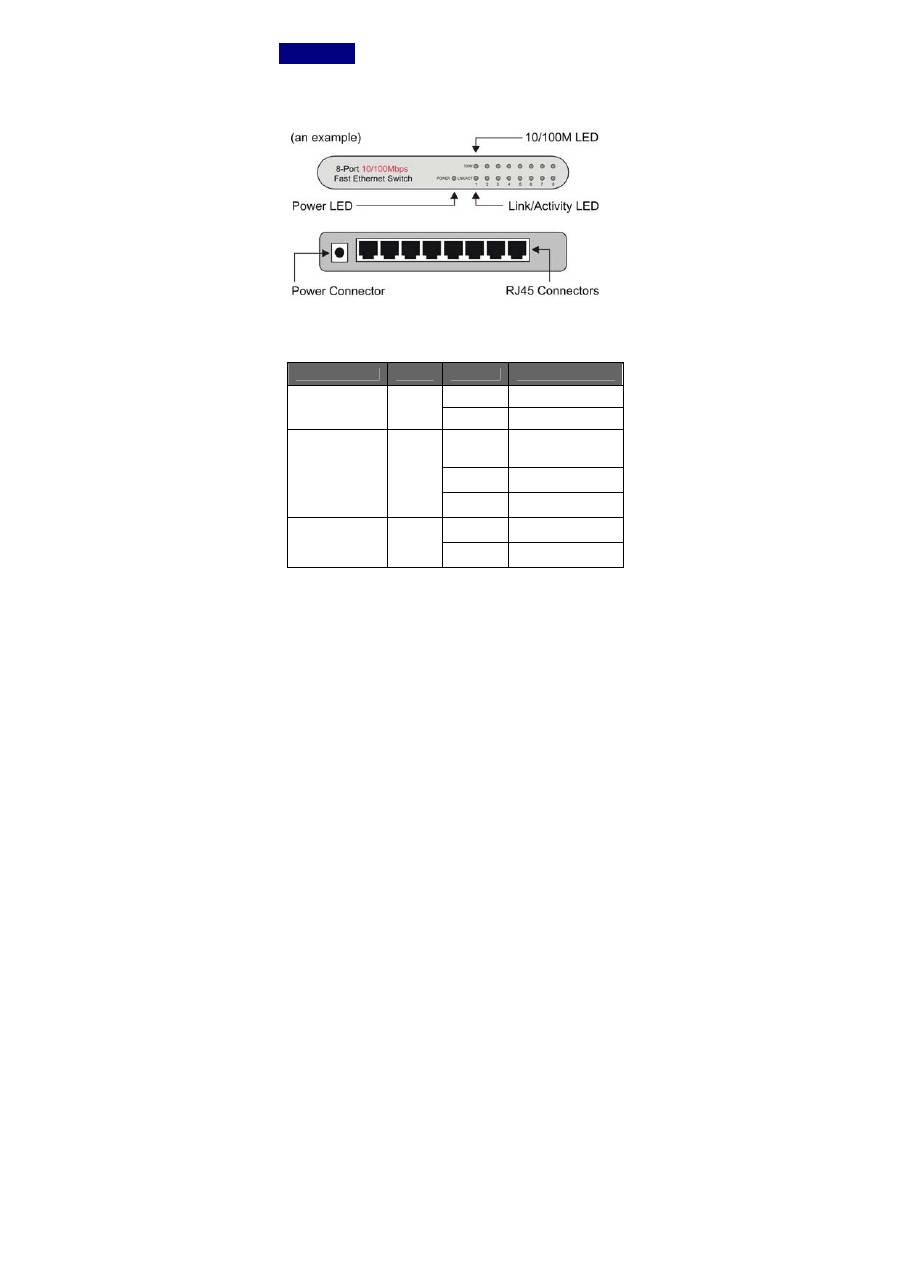

Panel frontal y Conectores Panel LED del interruptor Ethernet rápido
LED
Color
Estado
Descripción
Encendida
Conectado a la red
PWR
(Energía)
Verde
Apagado
Sin energía
Encendida
Se ha establecido
correctamente una
conexión
Llama
Paquetes de datos
recibidos
LNK/ACT
(Conexión/Actividad)
Verde
Apagado
No se ha establecido
ningún enlace
Encendida
Este puerto funciona
a 100Mbps
VELOCIDAD
(10/100M)
Amarillo
Apagado
Este puerto funciona
a 10Mbps
12
1. Entorno de funcionamiento
El núcleo del interruptor debe instalarse y ponerse en
funcionamiento conforme a los límites establecidos para la
temperatura de funcionamiento (32-131°F) y la humedad
(10~95% Sin condensación).
z
No coloque los objetos en la parte superior de la
unidad.
z
No obstruya ninguna salida de ventilación situada a los
lados de la unidad.
z
No coloque la unidad cerca de ninguna fuente de calor
como los calentadores, radiadores, ni la exponga
directamente al sol.
Impida cualquier entrada de agua y humedad en la unidad.
Si es necesario, utilice el deshumidificador para reducir la
humedad.
2. Conexión a los dispositivos de la red
Los puertos RJ-45 del interruptor tienen una función
Auto-MDI/MDI-X que permite utilizar cables rectos o
cruzados para conectar el interruptor a la estación de trabajo
o al núcleo.
Conecte un cabo del cable de la red al puerto RJ-45 del
panel trasero, y conecte el otro cabo del cable de red en el
puerto RJ-45 del dispositivo de red. Realice el mismo
procedimiento para conectar todos los puertos RJ-45 del
interruptor.
Los cables de red UTP deben ser conformes a las
especificaciones de la normativa EIA/TIA 568 y a las normas
establecidas para la categoría 5 para la transmisión de datos
a una velocidad de 100Mbps. Largo máximo: utilizando el
cable UTP, la distancia entre el interruptor y el dispositivo
conectado no podrá superar los 100 metros (300ft).
Cuando haya conectado el cable de red a ambos lados y
13
haya encendido el dispositivo de red conectado, deberá
encenderse la indicación verde LNK/ACT LED.

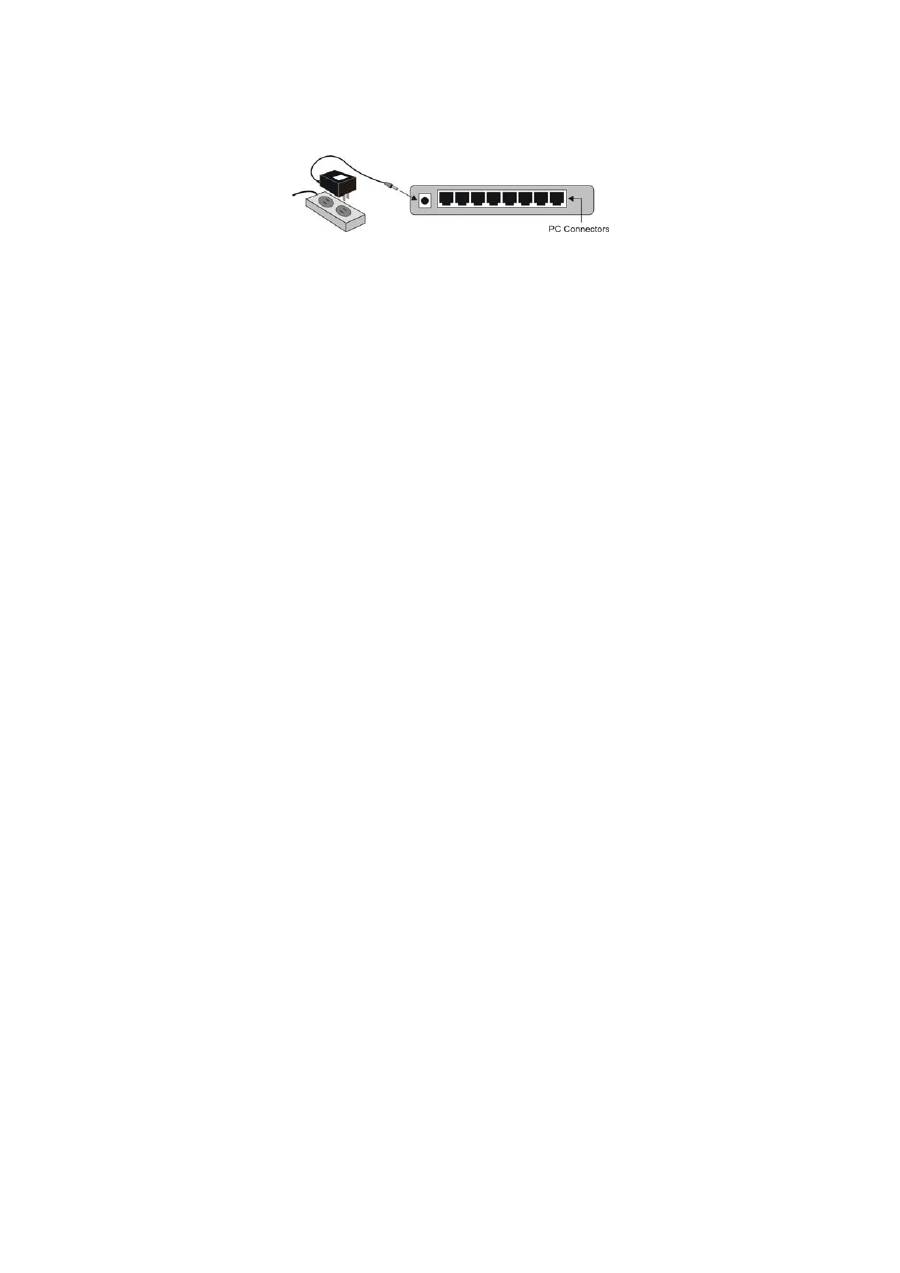

3. Conexión a la red
Conecte el adaptador de corriente al conector de corriente
en la parte trasera de la unidad; Se encenderá en verde la
indicación LED del panel frontal.
Problemas de funcionamiento
1. EL indicador de corriente LED no está encendido
z
Compruebe si el cable de corriente se ha conectado
correctamente al adaptador externo de corriente y al
enchufe. Asegúrese de que la toma de CC se ha
introducido correctamente en el enchufe del interrumptor.
2. El indicador Conexión/Atividad no se enciende cuando
lo conecto al dispositivo de 100Mbps
z
Compruebe que el interrumpor del dispositivo de red se
encuentra conectado al interruptor; Asegúrese de que está
encendido.
z
Compruebe el estado del cable de red; Asegúrese de que
se encuentra debidamente conectado al interruptor y al
dispositivo de red.
z
Compruebe el estado del cable de red; Asegúrese que los
cables UTP son compatibles con la normativa EIA/TIA 568
y las indicaciones de la categoría 5.
[!] Póngase en contacto con su distribuidor si no
logra solucionar el problema.
