 Français .

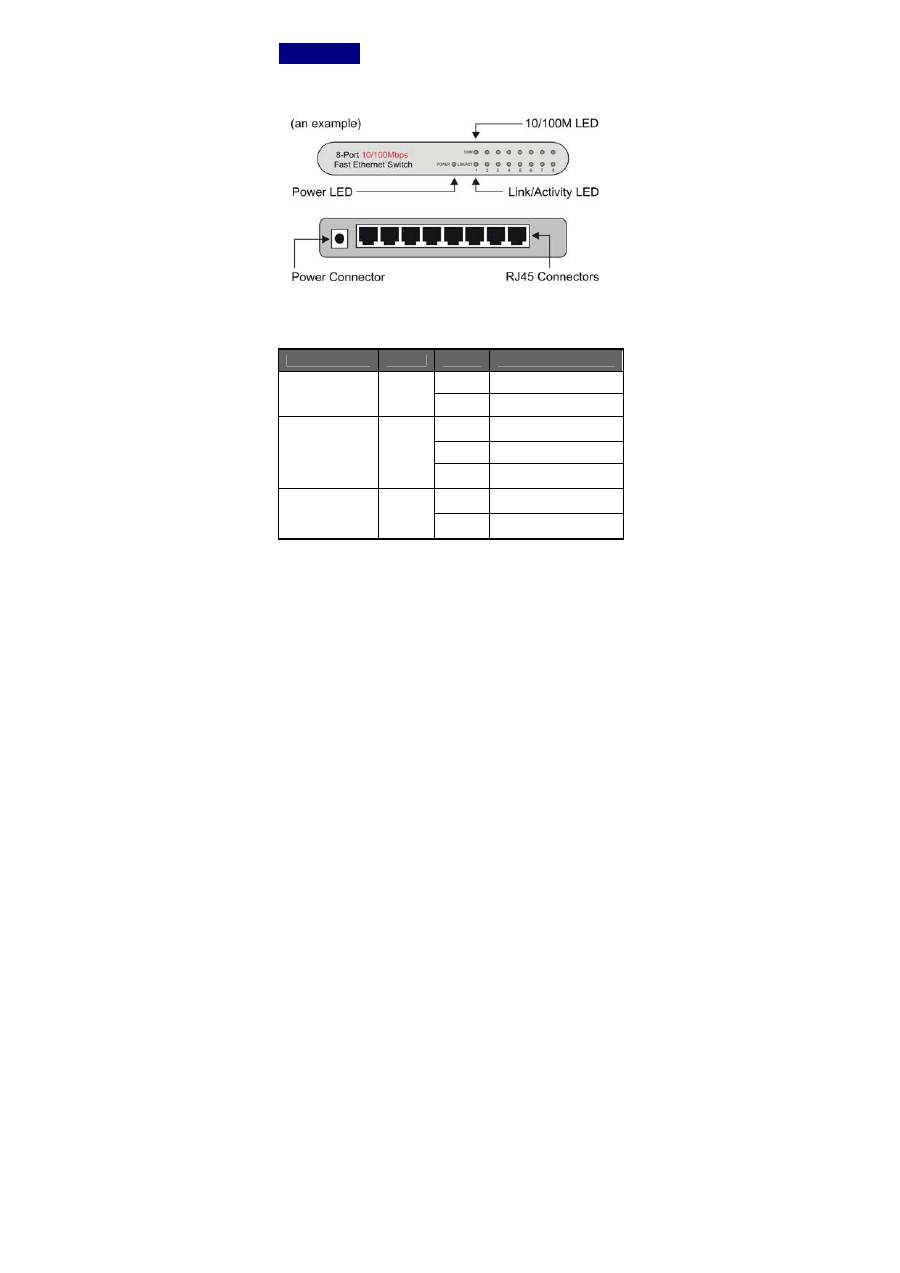

Face avant & Prises  Panneau de voyants du switch

Voyant

Couleur

Etat

Description

Allumé

L'alimentation est active

PWR

(Alimentation)

Vert

Eteint Alimentation

coupée

Allumé

Une connexion valide

est établie

Clignote

Lots de données reçus

LNK/ACT

(Connexion/Activité)

Vert

Eteint

Aucune connexion

établie

Allumé

Ce port fonctionne à

100Mo/sec

DEBIT

(10/100Mo)

Jaune

Eteint

Ce port fonctionne à

10Mo/sec

15

1. Environnement d'utilisation

Le hub doit être installé et utilisé dans les limites spécifiées

de températures (32-131°F/0 à 55°C) et d'humidité (10~95%

sans condensation).

z

Ne posez rien sur le dessus de l'appareil.

z

N'obturez aucun orifice sur les côtés de l'appareil.

z

Ne placez l'appareil près d'aucune source de chaleur

telle qu'un radiateur ou les rayons directs du soleil.

Evitez tout contact avec de l'eau ou toute autre source

humide. Si nécessaire, utilisez un déshumidificateur pour

réduire l'humidité.

2.  Raccordement aux éléments du réseau

Les ports RJ-45 sont compatibles avec les fonctions

Auto-MDI/MDI-X ce qui vous permet d'utiliser des câbles

droits ou croisés pour reliés ces prises au poste de travail ou

au hub.

Raccordez une extrémité du câble réseau au port RJ45 du

panneau arrière et raccordez l'autre extrémité du câble

réseau au port RJ45 de l'appareil en réseau. Suivez la même

procédure pour raccorder tous les ports RJ45 du switch.

Les câbles réseau UTP doivent être conformes aux

prescriptions EIA/TIA 568 et à la norme de catégorie 5

concernant les transmissions de données à 100 Mo/sec.

Longueur maximum : Si vous utilisez un câble UTP, la

longueur maximum entre le switch et l'appareil connecté doit

être de 100 mètres (300pieds).

Une fois le câble réseau raccordé des deux cotés et

l'appareil allumé, le voyant vert LNK/ACT doit s'allumer.

16

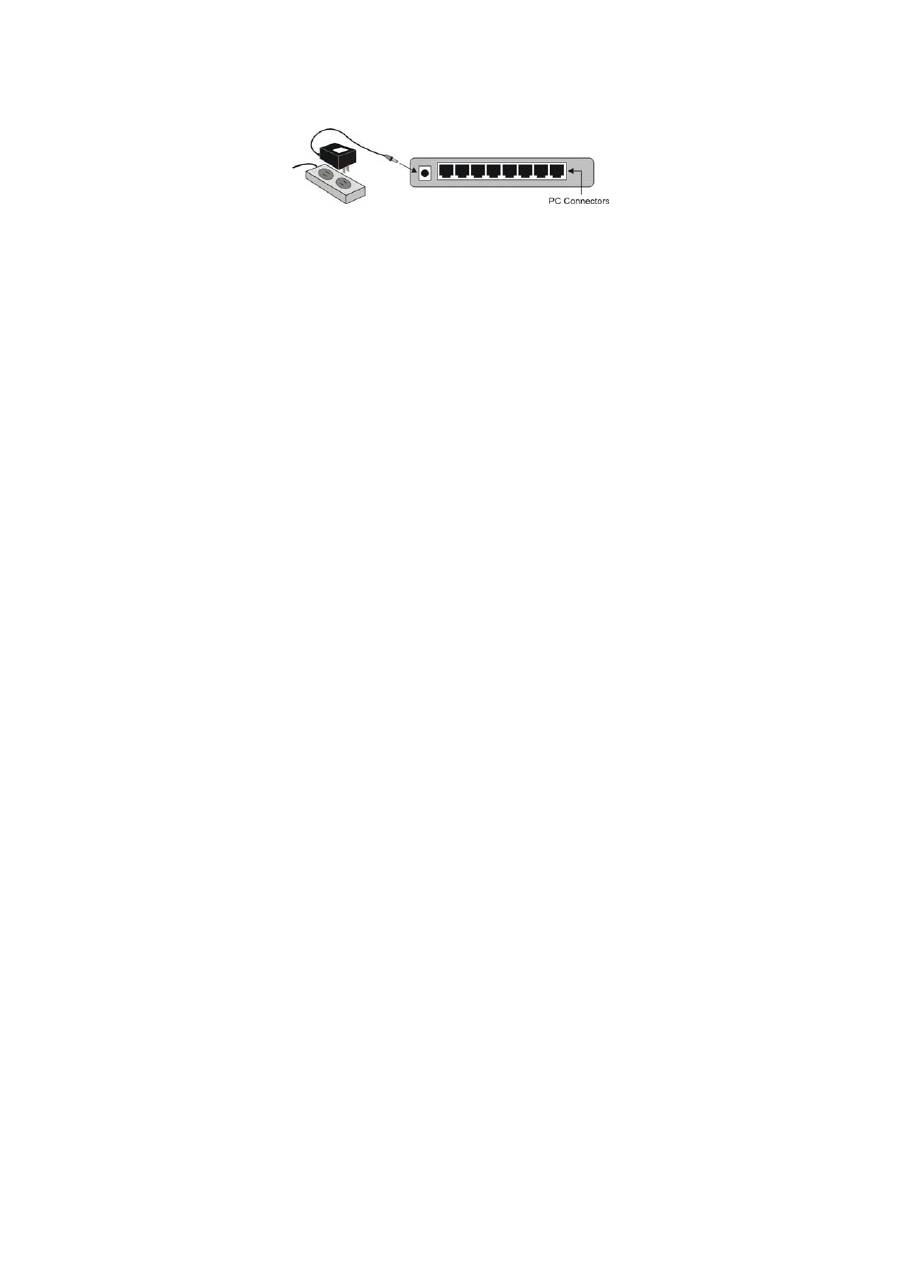

Raccordement de l'alimentation électrique

Raccordez l'adaptateur électrique à la prise d'alimentation à

l'arrière de l'appareil ; Le voyant vert l'alimentation sur la face

avant doit s'allumer.

Dépannage

1.

Le voyant d'alimentation ne s'allume pas

z

Vérifiez que le câble d'alimentation est correctement

branché sur l'adaptateur électrique externe et dans la prise

de courant. Assurez-vous que la prise jack est fermement

branchée dans la prise d'alimentation du switch.

2.

Le voyant LNK/ACT (Connexion/Activité) ne s'allume pas

lors d'une connexion à un appareil 100Mo/sec

z

Vérifiez l'interrupteur de l'appareil raccordé au switch;

Assurez-vous qu'il soit allumé.

z

Vérifiez la câble réseau ; Assurez-vous qu'il est

correctement raccordé au switch et à l'appareil en réseau.

z

Vérifiez la câble réseau ; Assurez-vous que les câbles UTP

sont conformes avec les prescriptions EIA/TIA568 et avec

celles de la catégorie 5.

[!] Contactez votre revendeur si le problème

persiste.
