lapi panel és csatlakozók

A switch LED-panelének értelmezése

LED

Szín

Állapot

Jelentés

BE Áram

alatt

PWR

(Power)

Zöld

KI

Nincs áram alatt

BE Kapcsolat

létesült

VILLOG

Adatcsomag érkezett

LNK/ACT

(Link/Activity)

Zöld

KI Nem

létesült

kapcsolat

BE Sebesség

100Mbps

SEBESSÉG

(10/100M)

Sárga

KI Sebesség

10Mbps

21

1.

Üzemkörnyezet

A switching hub üzemkörnyezetének meg kell felelnie a

rendszerkövetelményekben meghatározott értékeknek;

0-55°C h

ő

mérséklet és 10~95% nem kicsapódó

páratartalom.

z

Ne helyezzen tárgyakat a készülékre.

z

Ne akadályozza a készülék szell

ő

zését.

z

Ne helyezze a készüléket h

ő

forrás közelébe pld.

radiátor, vagy közvetlen napsugárzás.

Óvja a készüléket a vízt

ő

l és párától. Ha szükséges,

használjon páraelszívót.

2. A készülék csatlakoztatása

Az RJ-45 port támogatja az Auto-MDI/MDI-X funkciót,

amellyel egyenes közvetlen és kereszt (cross-over)

kábelekkel is csatlakoztatni lehet a switchet a

munkaállomáshoz, vagy hub-hoz.

Csatlakoztassa a hálózati kábelt az RJ-45 porthoz a hátsó

panelen és ismételje meg az eljárást a többi RJ-45 port

esetében.

Az UTP hálózati kábelnek meg kell felelnie az EIA/TIA 568

specifikációknak és az 5-ös kategóriájú szabványoknak az

100Mbps adatsebesség

ű

 adatátvitelhez. A kábel maximális

hossza UTP kábel esetén a switch és a készülék között 100

méter lehet.

Ha a hálózati kábelt csatlakoztatták a és az eszköz áram

alatt van, világít a zöld LNK/ACT LED.

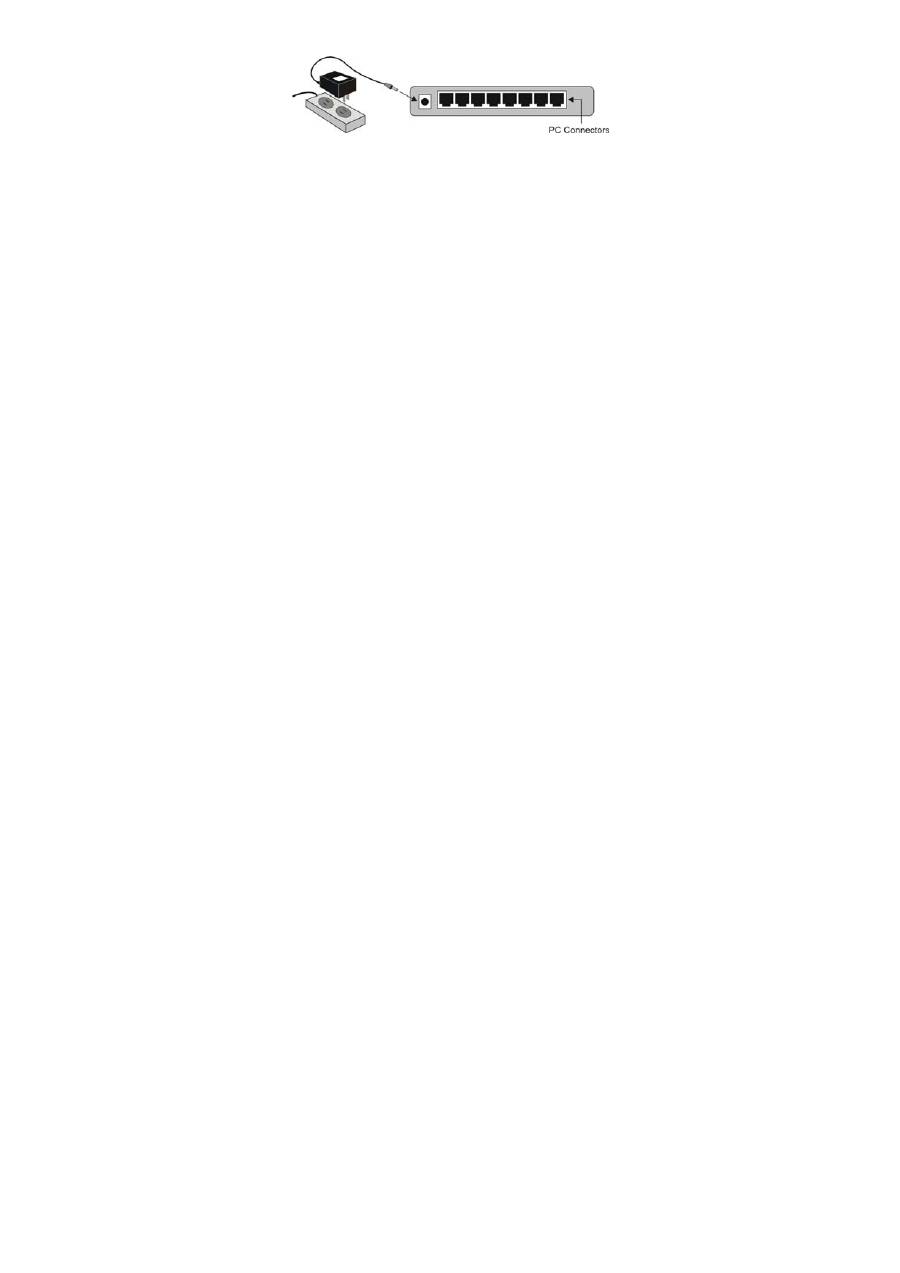

3. Áram alá helyezés

Csatlakoztassa az adaptert a hálózati aljzathoz és az egység

hátoldali csatlakozójához és a zöld Power LED világítani

kezd az el

ő

lapon.

22

Hibaelhárítás

1.  A Power LED nem világít

z

Ellen

ő

rizze az adapterkábelt és a konnektort, valamint a

csatlakozás helyességét.

2.  A Link/Activity LED nem világít a 100Mbps eszközhöz

csatlakoztatva

z

Ellen

ő

rizze, hogy a hálózati eszköz be legyen kapcsolva.

z

Ellen

ő

rizze a hálózati kábelt és annak helyes

csatlakozását.

z

Ellen

ő

rizze a hálózati kábel típusát; az UTP kábel legyen

kompatibilis az EIA/TIA 568 és Category 5 szabvánnyal.

[!] Ha a hiba továbbra is fennáll, keresse fel

keresked

ő

jét.
