Edimax Technology Edimax ES-3105P: Italiano .

17

 Italiano .

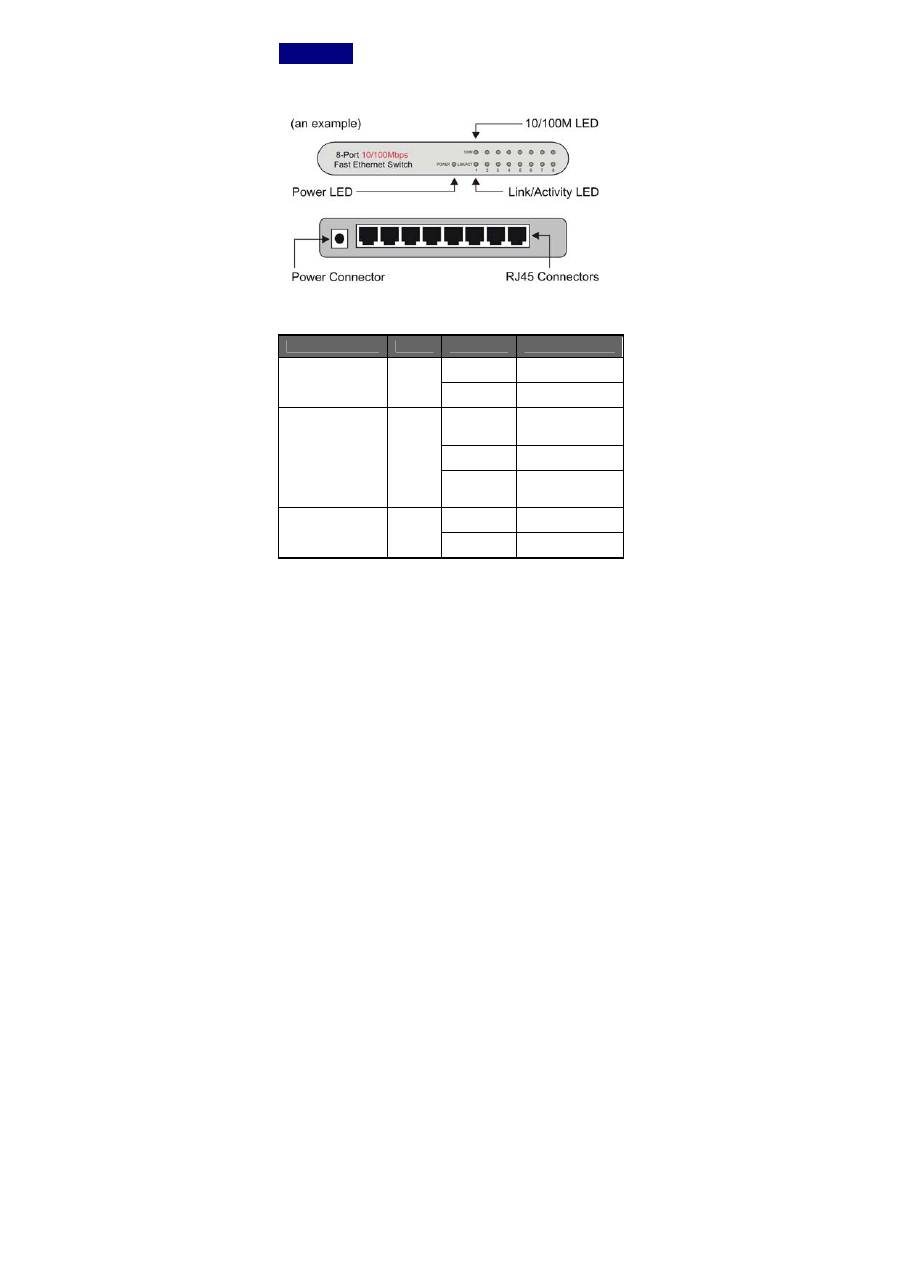

Pannello Frontale & Connettori  Pannello LED Interruttore Fast Ethernet

LED

Colore

Stato

Descrizione

Acceso

L'alimentazione è

fornita

PWR

(Accensione)

Verde

Spento

Nessuna

alimentazione

Acceso

Viene stabilito un

collegamento

valido

Lampeggia

Pacchetti di dati

ricevuti

LNK/ACT

(Collegamento/Attività)

Verde

Spento

Nessun

collegamento

viene stabilito

Acceso

Questa porta opera

a 100Mbps

VELOCITA'

(10/100M)

Giallo

Spento

Questa porta opera

a 10Mbps

18

1.  Ambiente di Funzionamento

Questo centro di commutazione deve essere installato e

adoperato entro i limiti della temperatura di funzionamento

specificata (32-131°F) e umidità (10~95% Senza condensa).

z

Non posizionare oggetti sull'unità.

z

Non ostruire nessun foro di ventilazione ai lati dell'unità.

z

Non posizionare l'unità vicino o nei pressi di alcuna

fonte di calore, come stufe, termosifoni o esposizione

diretta al sole.

Impedire l'entrata dell'acqua e umidità nell'unità. Se

necessario, usare un deumidificatore per ridurre l'umidità.

2.  Collegamento ai dispositivi di rete

Le porte RJ-45 sull'interruttore supportano la funzione

Auto-MDI/MDI-X che permette di utilizzare tipi di cavi dritti o

incrociati per collegare questo interruttore alla stazione di

lavoro o centro.

Collegare un'estremità del cavo di rete alla porta RJ-45 sul

pannello posteriore, e collegare l'altra estremità del cavo di

rete alla porta RJ-45 sul dispositivo di rete. Seguire la stessa

procedura per collegare tutte le porte RJ-45 dell'interruttore.

I cavi di rete UTP devono essere conformi alle specifiche

EIA/TIA 568 e alla Categoria 5 standard per la trasmissione

dei dati 100Mbps. Lunghezza massima: usando il cavo UTP,

tra l'interruttore e il dispositivo connesso è 100 metri (300ft).

Una volta che il cavo di rete è collegato a entrambe le

estremità e il dispositivo di rete fissato è acceso, il LED

LNK/ACT verde dovrebbe essere illuminato.

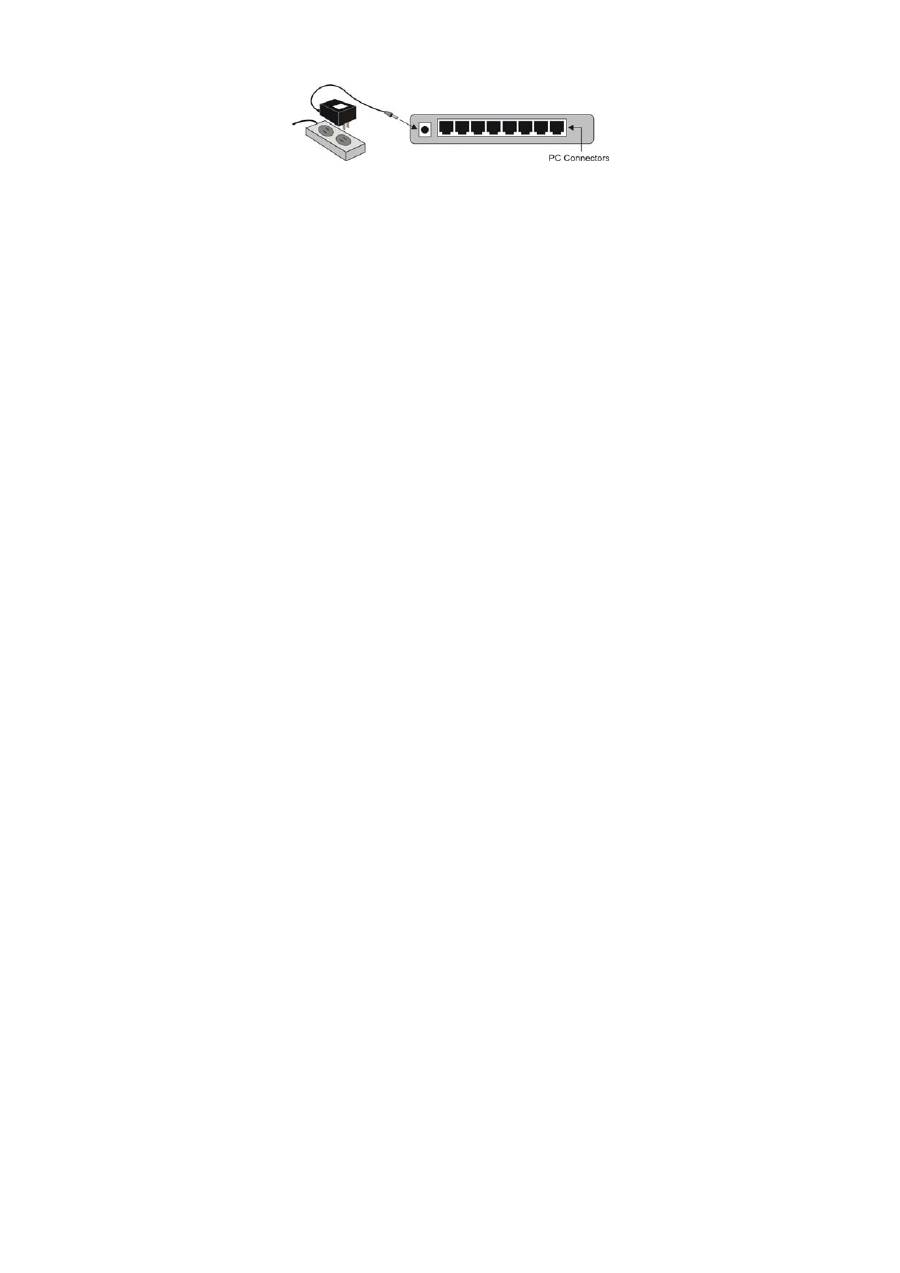

3. Collegamento dell'accensione

Collegare l'adattatore di accensione al connettore di

alimentazione sul pannello posteriore dell'unità; Il LED di

Accensione verde sul pannello frontale dovrebbe essere

19

illuminato.

Risoluzione dei problemi

1.

Il LED di accensione non è illuminato

z

Verificare che il cavo di alimentazione sia collegato

correttamente all'adattatore di alimentazione esterno e alla

presa di alimentazione. Assicurarsi che la presa di

alimentazione CD sia inserita saldamente nella presa di

alimentazione dell'interruttore.

2.

Il Collegamento/Attività non viene illuminato quando

viene collegato al dispositivo 100Mbps

z

Verificare l'interruttore di alimentazione del dispositivo di

rete fissato all'interruttore; assicurarsi che sia acceso.

z

Verificare il cavo di rete; assicurarsi che sia collegato

correttamente all'interruttore e al dispositivo di rete.

z

Verificare il cavo di rete; assicurarsi che i cavi UTP siano

conformi a EIA/TIA 568 e alla specifica di Categoria 5.

[!] Contattare il rivenditore se il problema persiste.
