Edimax Technology AR-7064+: Türkçe.
Türkçe.: Edimax Technology AR-7064+
69
Türkçe.
Yükleme ve Ayarlar

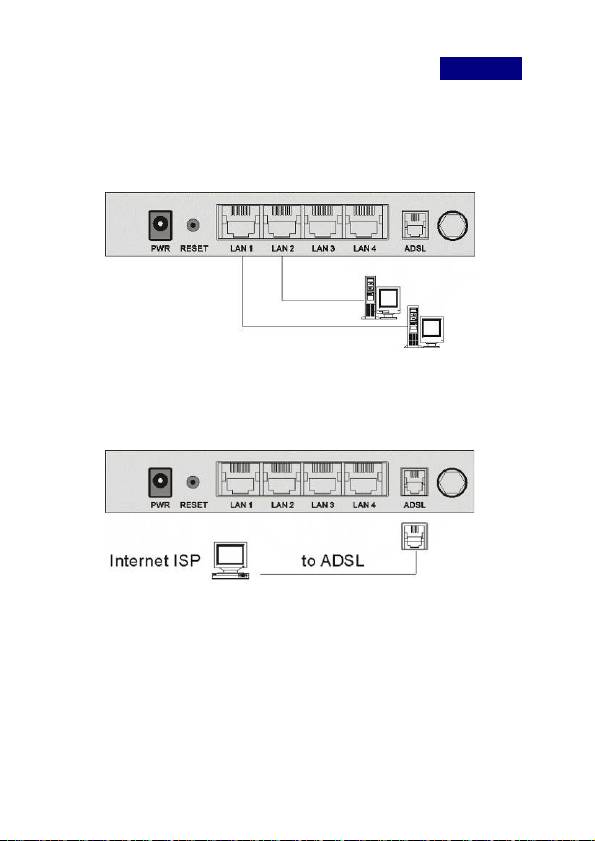

LAN Bağlantısı:
Ethernet kablonuzun bir ucunu sisteminize diğer ucunu ADSL2+
routerınıza bağlayın.
WAN Bağlantısı:
Telefon kablonuzun bir ucunu telefon prizine, diğer ucunu
ADSL2+ Routerınızın ADSL portuna bağlayın.
Güç Adaptör Bağlantısı:
Kutu içinden çıkan güç kablosunu ADSL2+ routerınızın
arkasındaki yuvaya bağlayın ve ön taraftaki açma/kapama
düğmesinden ADSL2+ Routerınızı çalıştırın.
70
IP adresi elde edebilmek için sisteminizi ayarlayın
Varsayılan ADSL router ayarları için, DHCP etkin haldedir,bu da
bilgisayarınızın otomatik olarak IP adresi elde edebilmesini sağlar.
Bu kısım sisteminiz için (98/Me,/2000 ve NT işletim sistemleri için)
IP adresini nasıl alacağınızı göstermektedir.
Diğer işletim sistemleri için, (Mac., Sun vs.) lütfen üreticinin
talimatlarını takip edin. Alttaki kısım sadece Windows işletim
sistemleri için IP adresi elde etmeyi adım adım anlatmaktadır.
Windows XP için (Alttaki adımlar, diğer windows işletim sistemleri için
de benzerdir)
1: Önce Başlat daha sonra Ayarlar oradan da Ağ Bağlantıları
kısmına girin. Ağ Bağlantıları penceresi ekrana gelecektir.
2: Yerel ağ bağlantısı ikonuna tıklayın. Ekrana yerel ağ
bağlantıları penceresi gelecektir.
3: Ağ bileşenleri listesini kontrol edin. Listede İnternet
Protokollerini [TCP/IP] göreceksiniz. Bu kısmı seçmek için
Özellikler butonuna basınız.
4: Internet protokol özellikleri (TCP/IP) penceresinde, alttaki
resimde gösterildiği gibi “otomatik IP adresi al ve otomatik DNS
sunucu adresi al” seçimini yapınız.
5: Ayarı onaylamak için OK butonuna basınız, Sisteminiz ADSL
Routerınızın DHCP sunucusundan otomatik olarak bir IP adresi
alacaktır.
Note:DHCP Sunucunuzun LAN’daki tek sunucu olduğundan
lütfen emin olun. Sisteminizi, otomatik IP adresi almak için
ayarladıktan sonra bir sonraki adıma ilerleyin.
71

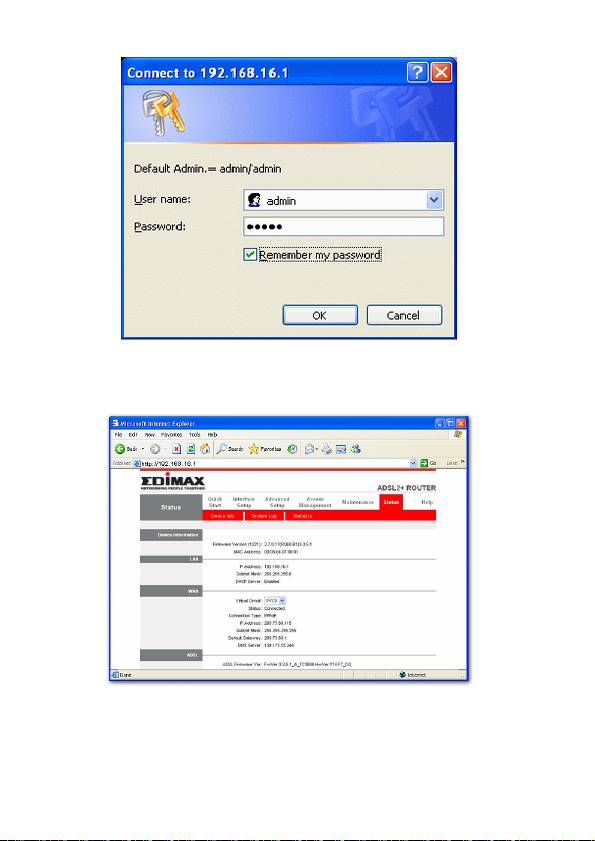

Web Konsol Ayarları
1. Web konsolunu açıp http://192.168.16.1 linkine gidiniz. Bu IP
adresi aygıt için varsayılan adrestir.
2. Ekrana gelen pencerede. Kullanıcı adı ve parolanız sorulacaktır.
Kullanıcı adını (username ) 'admin' , Parolayı (password )
'admin' olarak ekrana girin.
72
3. Hızlı kurulum, size ISS (Internet Servis Sağlayıcısı) tarafından
verilen kullanıcı adı ve şifreyi girme imkanı tanıyacaktır.
4. Örnek olması adına bazı ülkelerdeki VPI, VCI ve encapsulation
ayarları alttaki tablodaki gibidir.
73
Countries ISP VPI
VCI
Australia All Internet providers 8 35
Canada Telus 0 35
Czech Telecom
Czech
8 35
Telenor Network
Denmark Cybercity / Tiscali 8 35
France Tiscali / Wannadoo 8 35
1 & 1 Internet DSL
AOL DSL / Freenet DSL
Anderer Anbieter
Fireline networks
GMX Internet
Snafu ADS / Tiscali / T-online
1 32
Deutschland
Schlund 1 35
Arcor DSL / Hansenet
8 35
Netcologne
Israel KPN PPPoE LLC 8 48
Telecom Italia
Italian
8 35
Rest oil presente
Morocco IAM, Wanadoo 8 35
KPN PPPoA VC-MuX 8 48
BBeyond Bridge LLC 0 33 Netherlands
BBeyond PPPoA VC-MuX 0 35
New Zealand New Zealand Telecom 0 100
Portugal Todos os apresentador 0 35
Stream 1 50
Russia
WebPlus 1 32
Eresmas / Retevision 0 35
Albura / Tiscali 1 32
Uni2 1 33
Span
Colt Teeccom 1 35
Telefornica / Wanadoo
8 32
Ya.com / Earth / Terra
Jazztel / Ola Internet / Telepac
8 35
Sri Lanka Sri Lanka Telecom 8 35
Switserland Alle anbieter 1 32
Turkey Turkish Telecom 8 35
United Kingdom
British Telecom 0 38
74

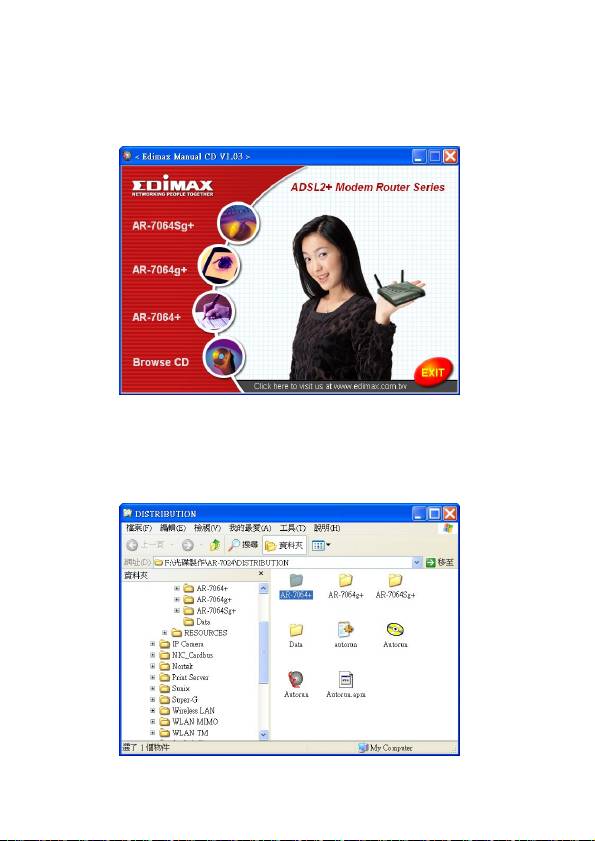

Kullanma Kılavuzunu Tarama
1. Kullanma kılavuzu CD sini CD-ROM’unuza yerleştiriniz, CD
otomatik olarak okunacaktır.
2. CD yi tara (Browse CD) seçimini yaptıktan sonra karşınıza CD
içeriğini listeleyen bir dosya çıkacaktır. Ürününüzün modelini
listeden seçip, kullanma kılavuzunu açmak için dosyasına çift
tıklayın.
75
Garanti Kapsamı
1. Cihazın değiştirilme işlemi Yetkili Teknik Servislerin vereceği rapor doğrultusunda yapılır.
2. Müşteri ithalatçı firmanın veya ithalatçı firma tarafından bakım/onarım yetkisi verilmiş Teknik Servisler
dışında cihaza hiçbir şekilde müdahale ettirmeyecektir.Yetkili kişiler dışında ürüne müdahalede
bulunulursa,ürün garanti dışı sayılır.
3. İthalatçı firma garantisi taşımayan ve ithalatçı firma tarafından yetki verilmiş dağıtıcılardan temin
edilmeyen orjinal yedek parçalar dışında malzemeler kullanılması halinde ürün garanti kapsamı dışında
kalır.
4. Ürünün kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti
kapsamı dışındadır.
5. Garanti; kaza ve felaketten kaynaklanan hasarları onarma hizmetini kapsamaz.
6. Onarım parçaları ve değiştirilecek ürünler değişim esasına göre sağlanacak, yeni veya yeniye eşit
olacak duruma getirilecektir. Değişmesi gereken parçalar ve ürünler ithalatçı firmanın malı olacaktır.
Garanti Şartları
1. Garanti süresi, malın teslim tarihinden itibaren başlar ve 2 yıldır.
2. Malın bütün parçaları dahil olmak üzere tamamı Firmamızın garantisi kapsamındadır.
3. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
Malın tamir süresi en fazla 30 iş günüdür. Bu süre, mala ilişkin arızanın servis istasyonuna, servis
istasyonunun olmaması durumunda, malın satıcısı, bayii, acentası, temsilciliği, ithalatçısı veya
imalatçısından birisine bildirim tarihinden itibaren başlar. Sanayi malının arızasının 5 işgünü içerisinde
giderilmemesi halinde, imalatçı veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere
sahip başka bir sanayi malını tüketicinin kullanımına tahsis etmek zorundadır.
4. Malın garanti süresi içerisinde, gerek malzeme ve işçilik, gerekse montaj hatalarından dolayı
arızalanması halinde,işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir
ücret talep etmeksizin tamiri yapılacaktır.
5. Malın;
• Teslim tarihinden itibaren garanti süresi içinde kalmak kaydıyla bir yıl içerisinde, aynı arızayı ikiden
fazla tekrarlaması veya farklı arızaların dörtten fazla ortaya çıkması sonucu maldan
yararlanamamanın süreklilik kazanması,
• Tamiri için gereken azami sürenin aşılması,
• Servis istasyonunun mevcut olmaması halinde sırasıyla satıcısı, bayii, acentası, temsilciliği, ithalatçısı
veya imalatçısından birisinin düzenleyeceği raporla arızanın tamirinin mümkün bulunmadığının
belirlenmesi, durumlarında ücretsiz olarak değiştirme işlemi yapılacaktır.
6. Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti
kapsamı dışındadır.
7. Garanti süresi içerisinde, servis istasyonları tarafından yapılmasının zorunlu olduğu, imalatçı veya
ithalatçı tarafından şart koşulan periyodik bakımlarda; verilen hizmet karşılığında tüketiciden işçilik ücreti
veya benzeri bir ücret talep edilemez.
8. Garanti Belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi ve Ticaret Bakanlığı Tüketicinin ve
Rekabetinin Korunması Genel Müdürlüğü'ne başvurulabilir.
76
