26
Français.
Installation & Configuration

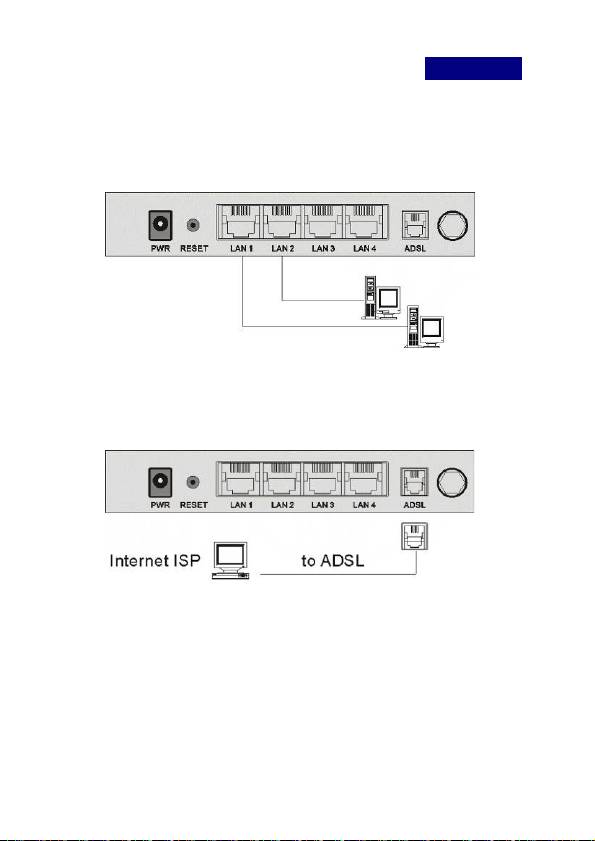

Connexion LAN :
Raccordez un câble Ethernet entre le port Ethernet de votre PC et
le port LAN du routeur ADSL2+.
Connexion WAN :
Raccordez un câble téléphonique entre votre prise téléphonique
fixe et le port ADSL du routeur ADSL2+.
Raccordement de la prise d'alimentation électrique :
Raccordez la prise électrique au secteur et allumez l'interrupteur
du panneau avant du routeur ADSL2+.
Configuration de votre PC pour obtenir une adresse IP
Par défaut le DHCP (Protocole de Configuration Dynamique Hôte)
du routeur ADSL est activé, ce qui signifie que vous pouvez
obtenir une adresse IP automatiquement une fois que votre PC
est configuré pour la recevoir. Cette section vous indique
comment configurer votre PC pour obtenir une adresse IP
automatiquement sous Windows 95/98/Me, 2000 ou NT.
Pour les autres systèmes d'exploitation (Macintosh, Sun, etc.),
vous devez suivre les instructions du fabriquant. Ce qui suit est
une illustration étape par étape de la façon de configurer votre PC
pour obtenir une adresse IP automatiquement sous Windows.
Windows XP (Les étapes sont similaires pour les autres versions de
Windows)
1 Cliquez sur Démarrer et sélectionnez Panneau de
configuration, puis cliquez sur Connexions réseau. La
fenêtre des connexions réseau apparaît.
2 Double-cliquez sur l'icône Connexion au réseau local. La
fenêtre de connexion au réseau local apparaît.
3 Vérifiez votre liste de Composants réseau. Le protocole
Internet [TCP/IP] doit apparaître dans votre liste.
Sélectionnez-le puis cliquez sur le bouton Propriétés.

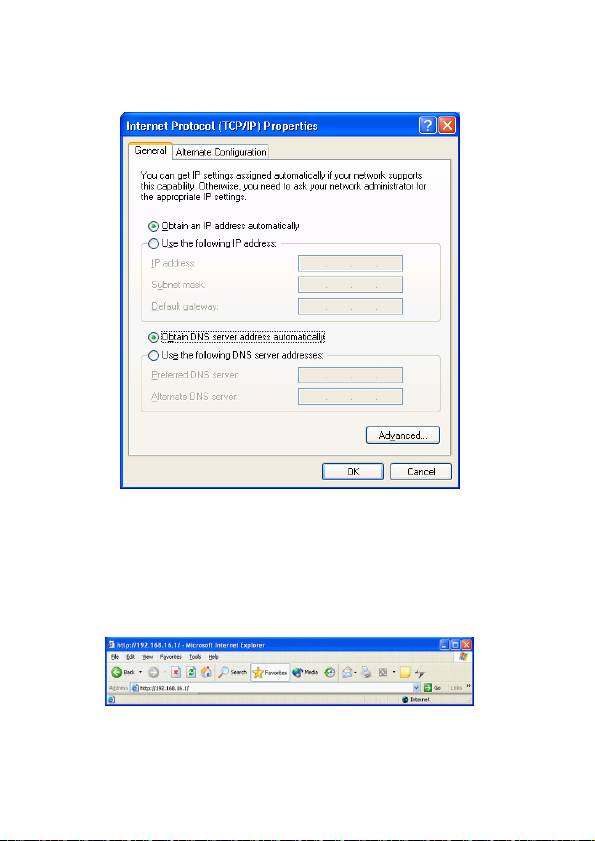

4 Dans la fenêtre des propriétés du protocole Internet (TCP/IP),
choisissez Obtenir une adresse IP automatiquement et une
adresse de serveur DNS automatiquement comme indiqué sur
la copie d'écran suivante.
5 Cliquez sur OK pour confirmer le paramétrage, votre PC obtient
automatiquement une adresse IP à partir du serveur DHCP de
votre routeur ADSL.
Remarque : Assurez-vous que le serveur DHCP de votre
routeur ADSL soit le seul serveur DHCP disponible de votre
27
28
LAN. Une fois votre PC configuré pour obtenir une adresse IP
automatiquement, vous pouvez passer à l'étape suivante.
Configuration grâce à un navigateur Internet
1. Ouvrez votre navigateur Internet et tapez http://192.168.16.1
dans le champ adresse de ce dernier. Ces chiffres représentent
l'adresse IP par défaut de cet appareil. Appuyez sur Entrée.

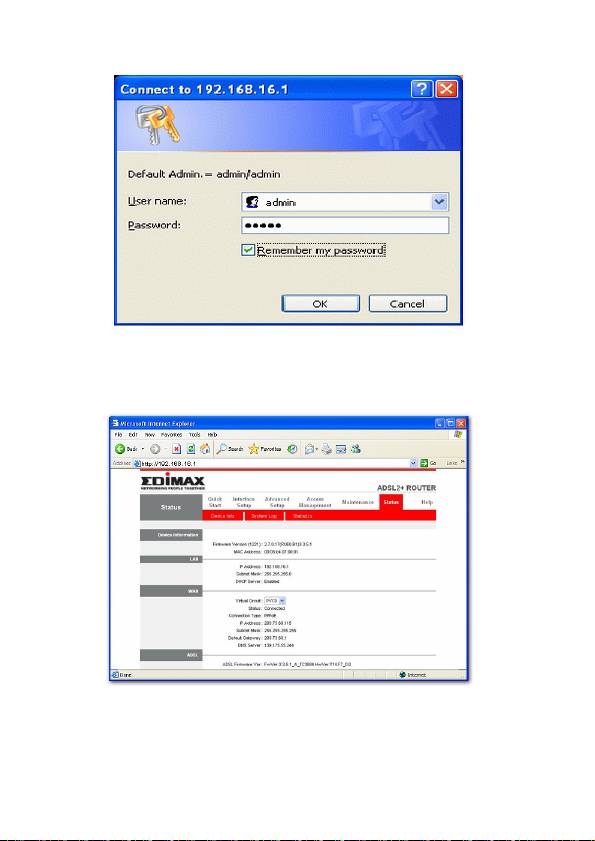

2. Une boîte de message demandant un nom d'utilisateur et un
mot de passe apparaît.
29
Le nom d'utilisateur est 'admin' et le mot de passe est 'admin'.
3. Le service d'installation rapide vous permet de saisir le
nom d'utilisateur et le mot de passe qui vous ont été fournis
par votre fournisseur d'accès Internet.
4. Vérifiez le VPI (Indicateur de chemin d'accès virtuel), le
VCI (Indicateur de Canal Virtuel) ainsi que l'encapsulation
avec votre fournisseur d'accès Internet et suivant le
30
tableau suivant:
Pays Fournisseur d'Accès Internet
VPI
VCI
Australie Tous les fournisseurs 8 35
Canada Telus 0 35
République
Czech Telecom
8 35
Tchèque
Telenor Network
Danemark Cybercity / Tiscali 8 35
France Tiscali / Wannadoo 8 35
1 & 1 Internet DSL
AOL DSL / Freenet DSL
Autre fournisseur
1 32
Fireline networks
Allemagne
GMX Internet
Snafu ADS / Tiscali / T-online
Schlund 1 35
Arcor DSL / Hansenet
8 35
Netcologne
Israel KPN PPPoE LLC 8 48
Telecom Italia
Italie
8 35
Rest oil presente
Maroc IAM, Wanadoo 8 35
KPN PPPoA VC-MuX 8 48
BBeyond Bridge LLC 0 33 Pays Bas
BBeyond PPPoA VC-MuX 0 35
Nouvelle
New Zealand Telecom 0 100
Zélande
Portugal Tous les fournisseurs 0 35
Stream 1 50
Russie
WebPlus 1 32
Eresmas / Retevision 0 35
Albura / Tiscali 1 32
Uni2 1 33
Espagne
Colt Teeccom 1 35
Telefornica / Wanadoo
8 32
Ya.com / Earth / Terra
Jazztel / Ola Internet / Telepac 8 35
Sri Lanka Sri Lanka Telecom 8 35
Suisse Tous les fournisseurs 1 32
Turquie Tous les fournisseurs 8 35
31
Royaume Unis
British Telecom 0 38

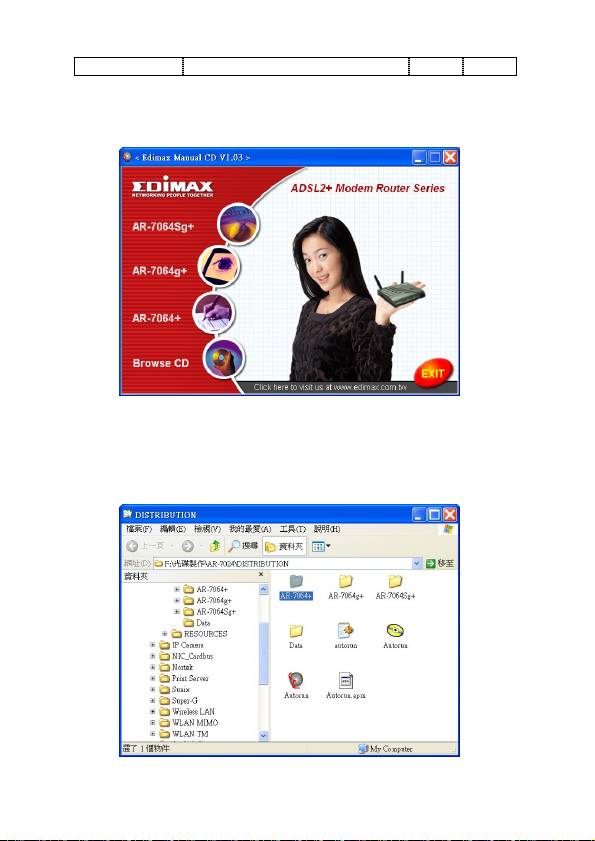

Parcourir le manuel utilisateur :
1. Insérez le CD dans votre lecteur, il se lance automatiquement.
2. Cliquez sur Browse CD (Parcourir le CD), l'explorateur affiche
le contenu du CD. Ouvrez le dossier correspondant à votre
modèle, double-cliquez sur le fichier intitulé index.htm pour
afficher le manuel.
