Edimax Technology AR-7064+: Italiano.

32

Italiano.

Installazione & Configurazione

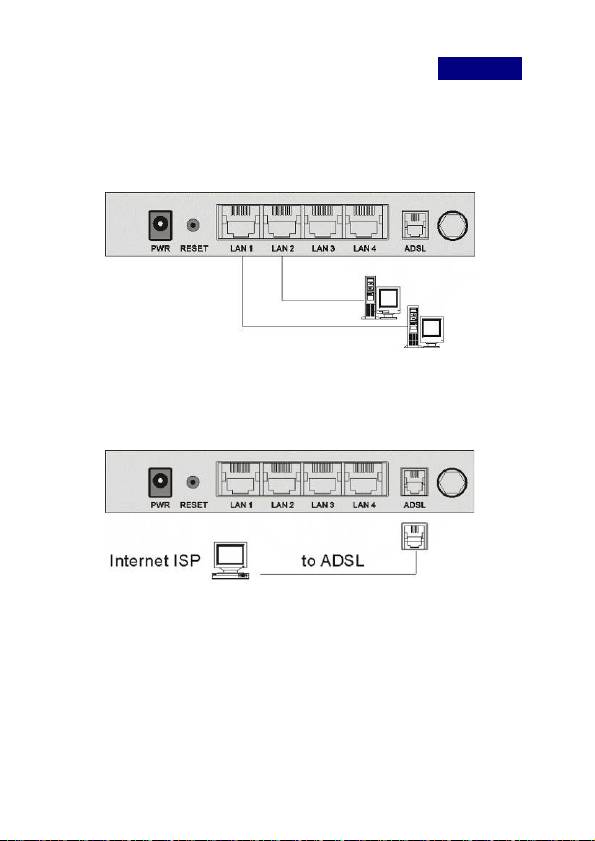

Connessione LAN:

Collegare un cavo Ethernet dalla porta Ethernet del vostro PC alla

porta LAN dell'ADSL2+ Router.

Collegamento WAN:

Collegare il cavo telefonico dalle prese telefoniche di casa vostra

alla porta ADSL dell'ADSL2+ Router.

Collegamento Adattatore di Alimentazione:

Collegare l'adattatore di alimentazione alla presa di alimentazione

e attivare l'interruttore di alimentazione dal pannello anteriore

dell'ADSL2+ Router.

Configurate il vostro PC per ottenere un indirizzo IP

Di default, il DHCP del router ADSL è attivo, ciò significa che è

possibile ottenere un indirizzo IP automaticamente una volta

configurato il vostro PC per ottenere automaticamente un

indirizzo IP. Questa sezione vi mostrerà come configurare il vostro

PC per ottenere automaticamente un indirizzo IP sia per i sistemi

operativi Windows 95/98/Me, 2000 o NT.

Per altri sistemi operativi (Macintosh, Sun, ecc.), seguire le

istruzioni del fabbricante. La seguente è un'illustrazione passo

dopo passo su come configurare il vostro PC per ottenere

automaticamente un indirizzo IP per il SO Windows.

Windows XP (i seguenti passi sono simili in altre versioni di Windows)

1: Cliccare sul tasto Start e selezionare Impostazioni, quindi

cliccare su Connessioni di Rete. Comparirà la finestra delle

Connessioni di Rete.

2: Fare doppio clic sull'icona Connessione Area Locale.

Comparirà la finestra della Connessione Area Locale.

3: Verificate la vostra lista dei Componenti di Rete. Dovreste

vedere il Protocollo Internet [TCP/IP] sulla vostra lista.

Selezionatelo e cliccate il tasto Proprietà.

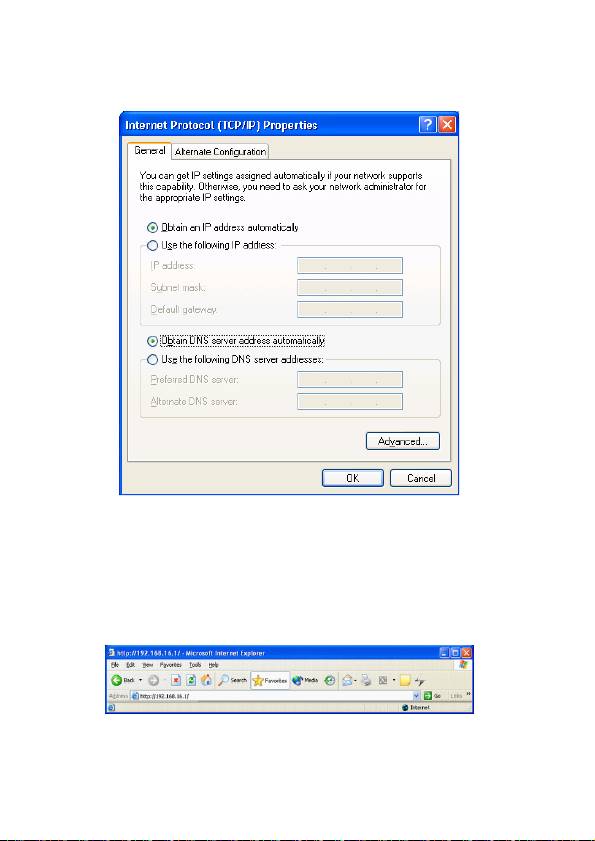

4: Nella finestra Proprietà del Protocollo Internet (TCP/IP),

selezionate Ottenere un indirizzo IP automaticamente e

Ottenere un indirizzo di server DNS automaticamente come

indicato nella seguente schermata.

5: Cliccate OK per confermare l'impostazione, il vostro PC ora

otterrà un indirizzo IP automaticamente dal server DHCP del

vostro Router ADSL.

Nota: Si prega di assicurarsi che il server DHCP del Router

ADSL sia l'unico server DHCP disponibile sul vostro LAN. Una

33

34

volta configurato il vostro PC per ottenere automaticamente un

indirizzo IP, si prega di procedere al passo successivo.

Configurazione con Browser Web

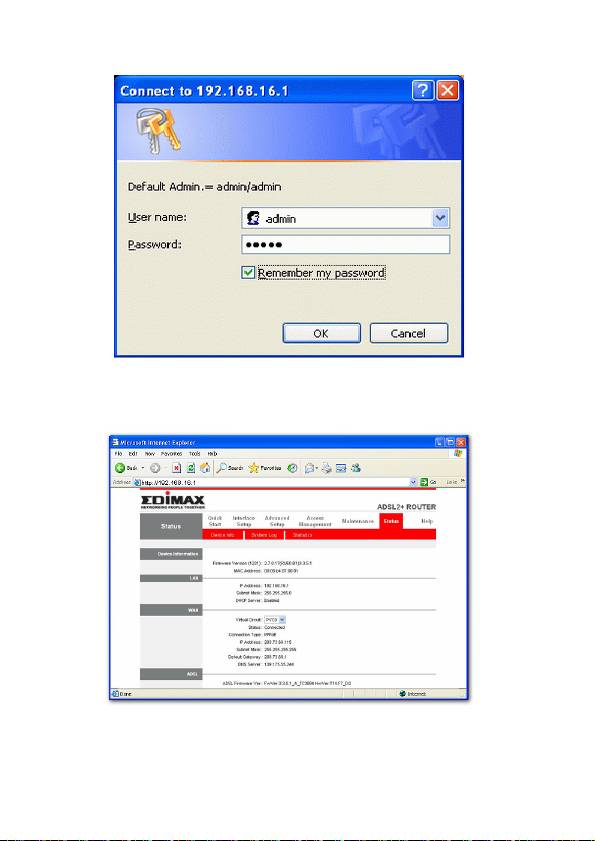

1. Aprire il browser web e digitare http://192.168.16.1 nella

casella di indirizzo del browser. Questo numero è l'indirizzo IP

predefinito per questo dispositivo.Premere Invio.

2. Comparirà una richiesta di nome utente e password.

35

Il nome utente è 'admin' e la password è 'admin'.

3. La funzione di Installazione Rapida vi permette di inserire il

Nome utente e la Password forniti dal vostro ISP.

4. Per verificare VPI, VCI e incapsulamento con il vostro ISP

come nella seguente tabella:

36

Paesi ISP VPI

VCI

Australia Tutti i provider Internet 8 35

Canada Telus 0 35

Czech Telecom

Repubblica Ceca

8 35

Telenor Network

Danimarca Cybercity / Tiscali 8 35

Francia Tiscali / Wannadoo 8 35

1 & 1 Internet DSL

AOL DSL / Freenet DSL

Anderer Anbieter

Fireline networks

GMX Internet

Snafu ADS / Tiscali / T-online

1 32

Germania

Schlund 1 35

Arcor DSL / Hansenet

8 35

Netcologne

Israele KPN PPPoE LLC 8 48

Telecom Italia

Italia

8 35

Rest oil presente

Marocco IAM, Wanadoo 8 35

KPN PPPoA VC-MuX 8 48

BBeyond Bridge LLC 0 33 Olanda

BBeyond PPPoA VC-MuX 0 35

Nuova Zelanda

New Zealand Telecom 0 100

Portogallo Todos os apresentador 0 35

Stream 1 50

Russia

WebPlus 1 32

Eresmas / Retevision 0 35

Albura / Tiscali 1 32

Uni2 1 33

Spagna

Colt Teeccom 1 35

Telefornica / Wanadoo

8 32

Ya.com / Earth / Terra

Jazztel / Ola Internet / Telepac

8 35

Sri Lanka Sri Lanka Telecom 8 35

Svizzera Alle anbieter 1 32

Turchia Tutti i provider Internet 8 35

Regno Unito British Telecom 0 38

37

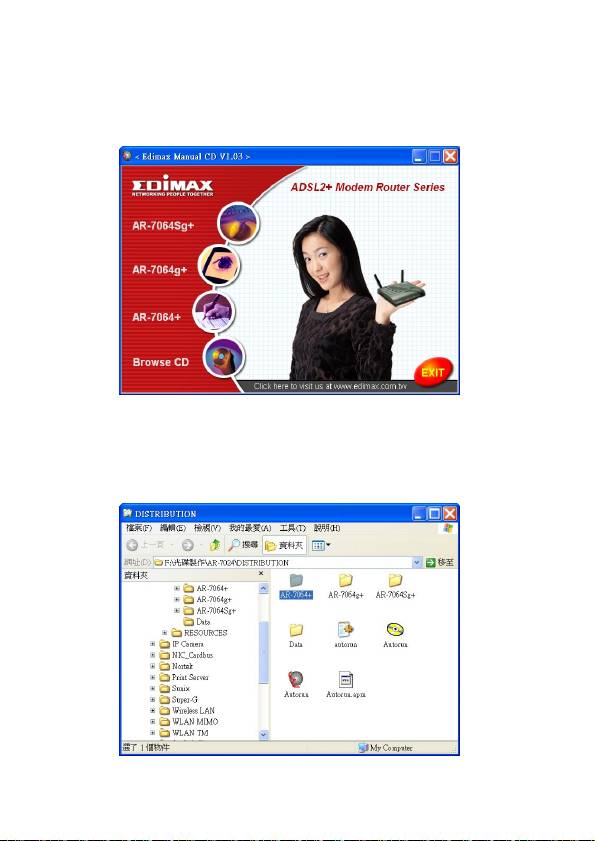

Sfogliare il Manuale per l'Utente:

3. Inserire il CD del Manuale nel vostro CD-ROM, e il CD verrà

visualizzato con Auto-Run.

4. Cliccare Sfoglia CD, il file explorer elencherà i contenuti del

CD, aprire la cartella corrispondente al vostro modello, quindi

vedrete un file con il nome index.htm, fate doppio clic per

visualizzare il manuale.
