Edimax Technology AR-7064+: Español.
Español. : Edimax Technology AR-7064+
20
Español.
Instalación y Puesta en funcionamiento

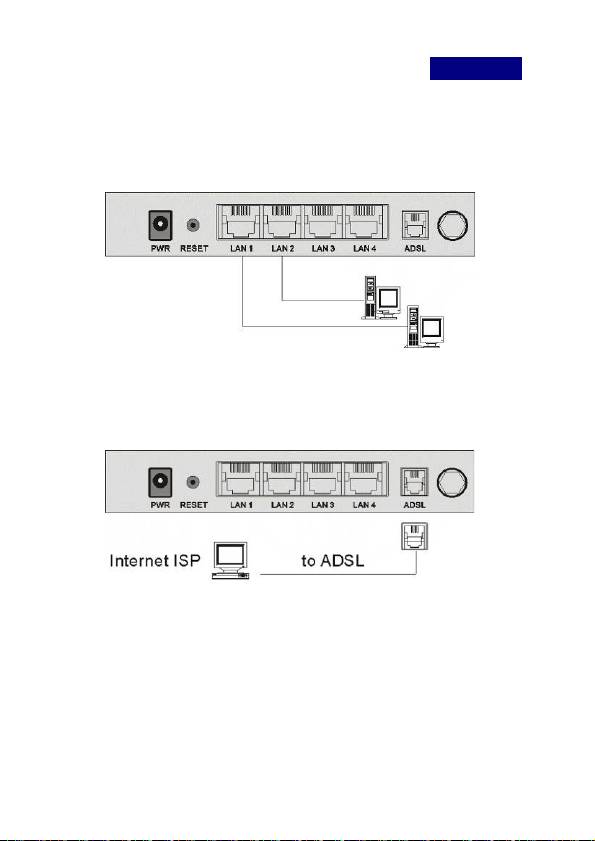

Conexión LAN:
Conecte un cable Ethernet del puerto Ethernet de su PC al puerto
LAN del ADSL2+ Router.
Conexión WAN:
Conecte el cable del teléfono de las tomas de teléfono de su casa
al puerto ADSL del ADSL2+ Router.
Conexión del adaptador de potencia:
Conecte el adaptador de potencia a la entrada de potencia y
encienda el interruptor de potencia situado en la zona frontal del
ADSL2+ Router.
Configure su PC para obtener su dirección IP
Por defecto, el DHCP del router ADSL se encuentra encendido, lo
que significa que podrá obtener su dirección IP de forma
21
automática una vez que haya configurado su PC para obtener la
dirección IP automáticamente. Esta sección le mostrará cómo
configurar su PC para obtener una dirección IP de forma
automática con cualquiera de las siguientes versiones: Windows
95/98/Me, 2000 o los sistemas operativos NT.
En el caso de que usted posea otro sistema operativo (Macintosh,
Sun, etc.), siga las instrucciones del fabricante. A continuación le
mostramos una ilustración que muestra paso a paso cómo
configurar su PC para obtener una dirección IP de forma
automática bajo el sistema operativo de Windows.
Windows XP (los pasos siguientes deberán ser aplicados del mismo
modopara cualquier otra versión de Windows)
1: Pulse el botón de Inicio y seleccione Configuración, a
continuación, pulse sobre Conexiones de red. La ventana
correspondiente a las conexiones de red aparecerá en
pantalla.
2: Haga doble clic en el icono de Conexión de área local. La
ventana de la Conexión de área local aparecerá en pantalla.
3: Compruebe su lista de los Componentes de red. Deberá ver
el protocolo de Internet [TCP/IP] en su lista. Selecciónelo y
haga clic sobre el botón de Propiedades.

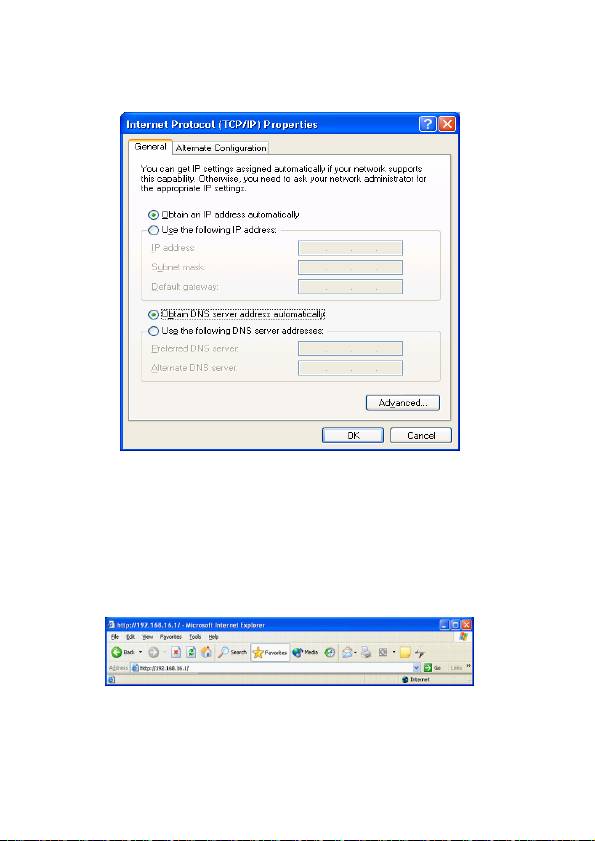

4: En la ventana de las propiedades del protocolo de Internet
(TCP/IP), seleccione la opción de Obtener la dirección IP de
forma automática y Obtener la dirección del servidor DNS de
forma automática tal y como se muestra en la siguiente
pantalla.
5: Pulse OK para confirmar la configuración, su PC obtendrá a
partir de ahora la dirección IP de forma automática a partir del
servidor DHCP de su router ADSL.
Nota: Por favor, compruebe que el servidor DHCP del router
ADSL es el único servidor DHCP disponible en su LAN. Una
vez que haya configurado su PC para obtener la dirección IP
22
de forma automática, siga las instrucciones indicadas en el
siguiente paso.
Configuración con el navegador Web
1. Abra su navegador web e introduzca la dirección
http://192.168.16.1 en la barra de direcciones del navegador.
Este número es la dirección IP establecida por defecto para
este dispositivo. Pulse Intro.

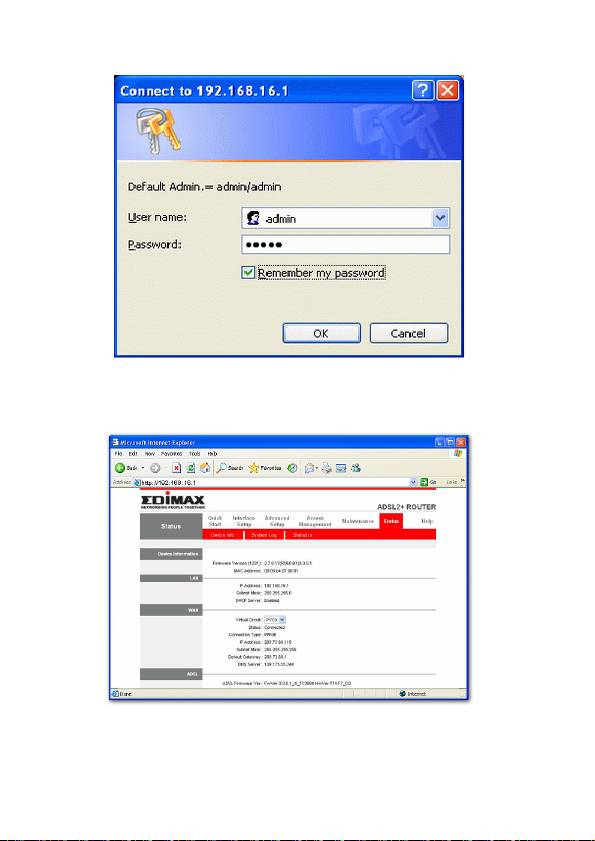

2. Una ventana aparecerá pidiéndole que indique el nombre de
usuario y la contraseña. <NewLine/>El nombre de usuario es
23
'admin' y la contraseña es 'admin'.
3. La función de instalación rápida le permitirá introducir el
nombre de usuario y la contraseña ofrecida por su ISP.
4. Para verificar el VPI, VCI y la correspondencia con su ISP,
lea el siguiente cuadro:
24
Países ISP VPI
VCI
Todos los distribuidores de
Australia
8 35
Internet
Czech Telecom
República Checa
8 35
Telenor Network
Dinamarca Cybercity / Tiscali 8 35
Francia Tiscali / Wannadoo 8 35
1 & 1 Internet DSL
AOL DSL / Freenet DSL
Anderer Anbieter
Fireline networks
GMX Internet
Snafu ADS / Tiscali / T-online
1 32
Alemania
Schlund 1 35
Arcor DSL / Hansenet
8 35
Netcologne
Israel KPN PPPoE LLC 8 48
Telecom Italia
Italia
8 35
Rest oil presente
Marruecos IAM, Wanadoo 8 35
KPN PPPoA VC-MuX 8 48
BBeyond Bridge LLC 0 33 Países Bajos
BBeyond PPPoA VC-MuX 0 35
Nueva Zelanda
New Zealand Telecom 0 100
Portugal Todos os apresentador 0 35
Stream 1 50
Rusia
WebPlus 1 32
Eresmas / Retevision 0 35
Albura / Tiscali 1 32
Uni2 1 33
España
Colt Teeccom 1 35
Telefornica / Wanadoo
8 32
Ya.com / Earth / Terra
Jazztel / Ola Internet / Telepac
8 35
Sri Lanka Sri Lanka Telecom 8 35
Suiza Alle anbieter 1 32
Todos los distribuidores de
Turquía
8 35
Internet
Reino Unido British Telecom 0 38
25
Navegue por el manual de usuario:

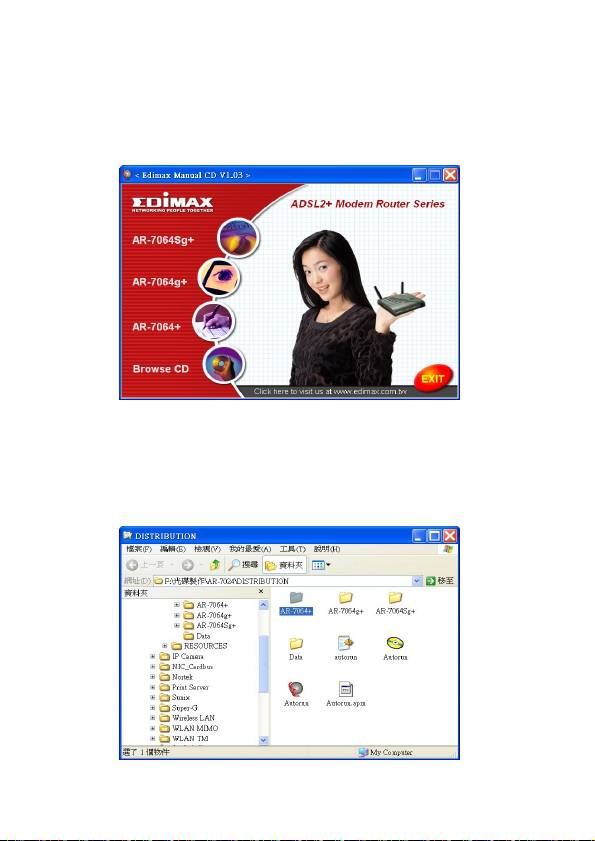

1. Introduzca el CD del manual en su unidad de CD-ROM. El CD
aparecerá en pantalla gracias a la opción de lanzamiento
automático.
2. Pulse en Navegar por el CD, el explorador de archivos le
indicará una lista de los contenidos del CD, abra la carpeta de
la misma forma que le indica el modelo y a continuación verá
un archivo llamado index.htm, haga doble clic en su icono para
mostrar el manual en pantalla.
