ASRock P67 Extreme4 Motherboard
1. 主機板簡介
謝謝你採用了華擎 P67 Extreme4 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩
定性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指
導。您可以查看支持光碟裡的使用手冊了解更詳細的資料。
由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另
行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最
新的顯示卡和 CPU 支援列表。
華擎網址：http://www.asrock.com
如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用
機種的規格訊息。
www.asrock.com/support/index.asp
1.1 包裝盒內物品
華擎 P67 Extreme4 主機板
(ATX 規格 : 12.0 英吋 x 9.6 英吋 , 30.5 公分 x 24.4 公分 )
華擎 P67 Extreme4 快速安裝指南
華擎 P67 Extreme4 支援光碟
一條 3.5 吋磁碟機傳輸線
四條 Serial ATA(SATA) 數據線 ( 選配 )
兩條 Serial ATA(SATA) 硬碟電源線 ( 選配 )
一塊 I/O 擋板
一個前置 USB 3.0 面板
四個硬碟螺絲
六個機殼螺絲
一個後USB 3.0托架
一張華擎 SLI_Bridge_2S 卡
繁體中文
ASRock提醒您
ASRock提醒您...
若要在Windows
®
7 / 7 64位元 / Vista
TM
/ Vista
TM
64位元中發揮更好的效
能，建議您將儲存裝置組態中的BIOS選項設為AHCI模式。有關BIOS設定的
詳細資訊，請參閱支援光碟中的「使用者手冊」。
282
ASRock P67 Extreme4 Motherboard
1.2 主機板規格
架構
- ATX 規格 : 12.0 英吋 X 9.6 英吋 , 30.5 公分 X 24.4 公分
- 全固態電容設計 (100% 日本原裝高品質高傳導固態電容 )
處理器
- 支援第二代 Intel
®
Core
TM
i7 / i5 / i3 處理器 (LGA1155 腳位 )
- 高級 V8 + 2 電源相位設計
- 支援 Intel
®
Turbo Boost 2.0 技術
- 支援 K 系列解除鎖定 CPU
- 支援 Hyper-Threading 技術（詳見警告 1）
晶片組
- Intel
®
P67
系統記憶體
- 支援雙通道 DDR3 記憶體技術（見警告 2）
- 4 個 DDR3 DIMM 插槽
- 支援 DDR3 2133( 超頻 )/1866( 超頻 )/1600/1333/1066
non-ECC、un-buffered 記憶體（見警告 3）
- 最高支援 32GB 系統容量（見警告 4）
- 支援 Intel
®
Extreme Memory Profile(XMP)
擴充插槽
- 3 x PCI Express 2.0 x16 插槽
(PCIE2/PCIE4: 單插槽 x16 或雙插槽 x8/x8 模式 ;
PCIE5: x4 模式 )
- 2 x PCI Express x1 插槽
- 2 x PCI 插槽
- 支援 ATI
TM
Quad CrossFireX
TM
, 3-Way CrossFireX
TM
和
CrossFireX
TM
技術
- 支援 NVIDIA
®
Quad SLI
TM
和 SLI
TM
技術
音效
- 7.1 聲道高清晰音效 , 支援內容保護功能
(Realtek ALC892 音效編解碼器 )
- 支援高級藍光音效
- 支援 THX TruStudio Pro
TM
網路功能
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111E
- 支援網路喚醒（Wake-On-LAN）
- 支援網路線偵測功能
- 支援 Energy Efficient Ethernet 802.3az
Rear Panel
I/O 界面
I/O
- 1 個 PS/2 滑鼠接口
( 後背板輸入 /
- 1 個 PS/2 鍵盤接口
輸出接口 )
- 1 個同軸 SPDIF 輸出接口
- 1 個光纖 SPDIF 輸出接口
- 6 個可直接使用的 USB 2.0 接口
- 1 個 eSATA3 接口
- 2 個可直接使用的 USB 3.0 接口
繁體中文
283
ASRock P67 Extreme4 Motherboard
- 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和
SPEED LED)
- 1 個 IEEE 1394 接口
- 1 個 LED CMOS 數據清除開關
- 高清晰音效插孔：側置喇叭 / 後置喇叭 / 中置喇叭 /
低音喇叭 / 音效輸入 / 前置喇叭 / 麥克風 ( 見警告 5)
SATA3
- 2 x SATA3 6.0Gb/s 接頭，支援 RAID (RAID 0, RAID 1,
RAID 10, RAID 5 和 Intel Rapid Storage), NCQ, AHCI 和熱
插拔功能
- 2 x Marvell SE9120 的 SATA3 6.0Gb/s 接頭，支援 NCQ,
AHCI 和熱插拔功能
(SATA3_M2 接頭和 eSATA3 接口共享資源 )
USB 3.0
- 2 x Etron EJ168A 的後置 USB 3.0 接頭，支援 USB 1.0
/2.0/3.0 到 5Gb/s
- 1 x Etron EJ168A 的前置 USB 3.0 接頭 ( 支援 2 個
USB 3.0 接頭 )，支援 USB 1.0/2.0/3.0 到 5Gb/s
接頭
- 4 x SATA2 3.0Gb/s 接頭 , 支援 RAID (RAID 0, RAID 1,
RAID 10, RAID 5 和 Intel Rapid Storage), NCQ, AHCI 和熱
插拔功能
- 4 x SATA3 6.0Gb/s 接頭
- 1 x 磁碟機接頭
- 1 x 紅外線模組接頭
- 1 x 序列埠
- 1 x HDMI_SPDIF 接頭
- 1 x IEEE 1394 接頭
- 1 x 電源指示燈接頭
- CPU/ 機箱 / 電源風扇接頭
- 24 針 ATX 電源接頭
- 8 針 12V 電源接頭
- SLI/XFire 電源接頭
- 前置音效接頭
- 3 x USB 2.0 接頭 ( 可支援 6 個額外的 USB 2.0 接口 )
- 1 x USB 3.0 接頭 ( 可支援 2 個額外的 USB 3.0 接口 )
- 1 x Dr. Debug (7 段顯示器偵錯 LED)
快速開關
- 1 個 LED CMOS 數據清除開關
- 1 個 LED 電源開關
- 1 個 LED 重置開關
BIOS
- 64Mb AMI BIOS
- AMI UEFI Legal BIOS ( 支援 GUI)
- 支援即插即用（Plug and Play,PnP）
- ACPI 1.1 電源管理
- 支援喚醒功能
繁體中文
284
ASRock P67 Extreme4 Motherboard
- 支援 jumperfree 免跳線模式
- DRAM、PCH、CPU PLL、VTT、VCCSA 電壓多功能調節
支援光碟
- 驅動程式 , 工具軟體 , 防毒軟體（試用版本 ), 華擎軟體
套餐 (CyberLink DVD Suite - OEM 試用版 )
獨家功能
- ASRock Extreme Tuning Utility (AXTU)（詳見警告 6）
- 即時開機功能
- 華擎 Instant Flash（見警告 7）
- 華擎 AIWI（見警告 8）
- 華擎 APP Charger（見警告 9）
- SmartView（見警告 10）
- Hybrid Booster( 安心超頻技術 ):
- 支援 CPU 無級頻率調控（見警告 11）
- ASRock U-COP（見警告 12）
- Boot Failure Guard (B.F.G., 啟動失敗恢復技術 )
- 組合散熱片選項 (C.C.O.)（見警告 13）
- 晚安 LED 指示燈
硬體監控
- CPU 溫度偵測
- 主機板溫度偵測
- CPU/ 機箱 / 電源風扇轉速計
- CPU/ 機箱靜音風扇 ( 可透過 CPU 或 MB 溫度自動調節機箱的風
扇速度 )
- CPU/ 機箱風扇多速控制
- 電壓範圍：+12V, +5V, +3.3V, 核心電壓
操作系統
- Microsoft
®
Windows
®
7/7 64 位元 /Vista
TM
/Vista
TM
64 位元 /
XP/XP 64 位元
認證
- FCC, CE, WHQL
- 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )
（見警告 14）
* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com
警告
請了解超頻具有不可避免的風險 , 這些超頻包括調節 BIOS 設置、運用非同步
超頻技術或使用第三方超頻工具。超頻可能會影響您的系統穩定性 , 甚至會
導致系統組件和設備的損壞。這種風險和代價須由您自己承擔 , 我們對超頻
可能導致的損壞不承擔責任。
繁體中文
285
ASRock P67 Extreme4 Motherboard
警告！
1、 關於“Hyper-Threading Technology＂的設置，請參考 CD 光碟中的“User
Manual＂( 使用手冊 , 英文版 ) 第 59 頁。
2、 這款主機板支援雙通道記憶體技術。在您使用雙通道記憶體技術之前，為
能正確安裝，請確認您已經閱讀了第 290 頁的記憶體安裝指南。
3、 DDR3 頻率選項取決於處理器。只有 K 系列 CPU 能夠支援 DDR3 超頻至 2133
及 1866。
4、 由於作業系統的限制，在 Windows
®
7 / Vista
TM
/ XP 下，供系統使用的實
際記憶體容量可能小於 4GB。對於 Windows
®
作業系統搭配 64 位元 C P U
來說 , 不會存在這樣的限制。
5、 在麥克風輸入方面，這款主機板支援立體聲和單聲道這兩種模式。在音
效輸出方面，這款主機板支援 2 聲道、4 聲道、6 聲道以及 8 聲道模式。
請參閱第 3 頁的表格瞭解正確的連接方式。
6、 ASRock Extreme Tuning Utility (AXTU) 是一款多合一的工具，易於操
作的使用者介面便於微調不同的系統功能（例如：Hardware Monitor、
Fan Control、Overclocking、OC DNA 及 IES）。Hardware Monitor 可顯
示系統的主要讀數；Fan Control 可顯示並可供您調整風扇速度及溫度；
Overclocking 可供您進行 CPU 超頻以獲得最佳系統效能。透過 OC DNA，
您可將自己的 O C 設定另存為設定檔並與朋友分享，您的朋友可將此 O C 設
定檔上傳至自己的系統中，以取得相同的 OC 設定。透過 IES (Intelligent
Energy Saver)，當 CPU 處於閒置狀態時，電壓調整器能降低輸出相位數量
以改善效率，並可兼顧運算效能。有關 ASRock Extreme Tuning Utility
(AXTU) 的操作程序說明，請造訪 ASRock 網站。
華擎網站：http://www.asrock.com
7、 華擎 Instant Flash 是一個內建於 Flash ROM 的 BIOS 更新工具程式。這
個方便的 BIOS 更新工具可讓您無需進入操作系統 ( 如 MS-DOS 或
Windows
®
) 即可進行 BIOS 的更新。在系統開機自檢過程中按下 <F6> 鍵或
在 BIOS 設置菜單中按下 <F2> 鍵即可進入華擎 Instant Flash 工具程式。
啟動這一程式後 , 只需把新的 B I O S 文件保存在隨身碟、磁盤或硬碟中 ,
輕鬆點選滑鼠就能完成 B I O S 的更新 , 而不再需要準備額外的磁碟片或其
他複雜的更新程式。請注意 : 隨身碟或硬碟必須使用 FAT32/64 文件系統。
8、 體驗直觀的運動控制遊戲不再只是 W i i 的特權。華擎 A I W I 應用程式引進
了一種全新的 PC 遊戲操作方法。華擎 AIWI 是世界上首個將您的 iPhone/
iPod touch 當作遊戲搖桿來控制 PC 遊戲的工具。您所要做的只是從華擎
官網或華擎主機板的軟體光碟中下載 A I W I 應用程式 , 將其安裝到您的電
腦 , 並從 App 商店下載免費的 AIWI Lite 到您的 iPhone/iPod touch。然
後將您的 P C 和 A p p l e 設備透過藍芽或無線網路連接起來 , 您就可以開始
體驗另人興奮的運動控制遊戲了。同時 , 不要忘記定期關注華擎官方網站 ,
我們將持續提供最新支援的遊戲 !
華擎網站 : http://www.asrock.com/Feature/Aiwi/index.asp
繁體中文
286
ASRock P67 Extreme4 Motherboard
9、 若您想要更快速、更自由地為您的蘋果設備 , 如 i P h o n e / i P a d / i P o d
touch 充電 , 華擎為您提供了一個絕妙的解決方案 - 華擎 APP Charger。
只需安裝 APP Charger 驅動程式 , 用電腦為 iPhone 充電最多可比以往快
40%。華擎 APP Charger 讓您可以同時為多部蘋果設備快速充電 , 甚至可
以在電腦進入待命 ( S1)、待命 ( S3)、休眠 ( S4) 或關機 ( S5) 模式下持續
為設備充電。只需安裝了 APP Charger 驅動程式 , 您立刻就能擁有非凡的
充電體驗。
10、 S m a r t V i e w 是網際網路瀏覽器的新功能，也是 I E 的起始頁面，其中結合
了您最常瀏覽的網站、您的記錄、F a c e b o o k 朋友和即時新聞摘要，並全
數整合在一個更好的檢視中，以提供更貼近您個人使用習慣的網際網路功
能。ASRock 主機板獨家配備 SmartView 公用程式，協助您隨時隨地與朋友
保持聯繫。若要使用 SmartView 功能，請確定您所使用的作業系統版本為
Windows
®
7 / 7 64 位元 / Vista
TM
/ Vista
TM
64 位元，而且您的瀏覽器
版本是 IE8。ASRock 網站：http://www.asrock.com/Feature/SmartView/
index.asp
11、 僅管本主機板提供無級頻率調控 , 但不推薦用戶超頻使用。不同於標準
C P U 側匯流排頻率的非標準頻率可能會使系統不穩定，甚至會損害 C P U 和
主機板。
12、 當檢測到 C P U 過熱問題時，系統會自動關機。在您重新啟動系統之前，請
檢查主機板上的 C P U 風扇是否正常運轉並拔出電源線，然後再將它插回。
為了提高散熱性，在安裝 PC 系統時請在 CPU 和散熱器之間塗一層散熱膏。
13、 組合散熱片選項 (C.C.O.) 提供具有彈性的選項 , 讓您可使用三種不同的
CPU 散熱片類型 , 分別是 LGA775,LGA1155 與 LGA1156。請注意 : 並非所有的
775 和 1156 CPU 風扇都支援此功能。
14、 EuP, 全稱 Energy Using Product( 能耗產品 ), 是歐盟用來定義完整系統耗
電量的規定。根據 EuP 的規定 , 一個完整系統在關機模式下的交流電總消耗
必須在 1.00W 以下。為符合 EuP 標準 , 您需要同時具備支援 EuP 的主機板和
支援 EuP 的電源供應器。根據 Intel
®
的建議 , 支援 EuP 的電源供應器必須
符合在 100mA 電流消耗時 ,5Vsb 電源效率高於 50%。有關支援 EuP 的電源供
應器選擇方面的詳情 , 我們建議您諮詢電源供應器的製造商。
繁體中文
287
ASRock P67 Extreme4 Motherboard

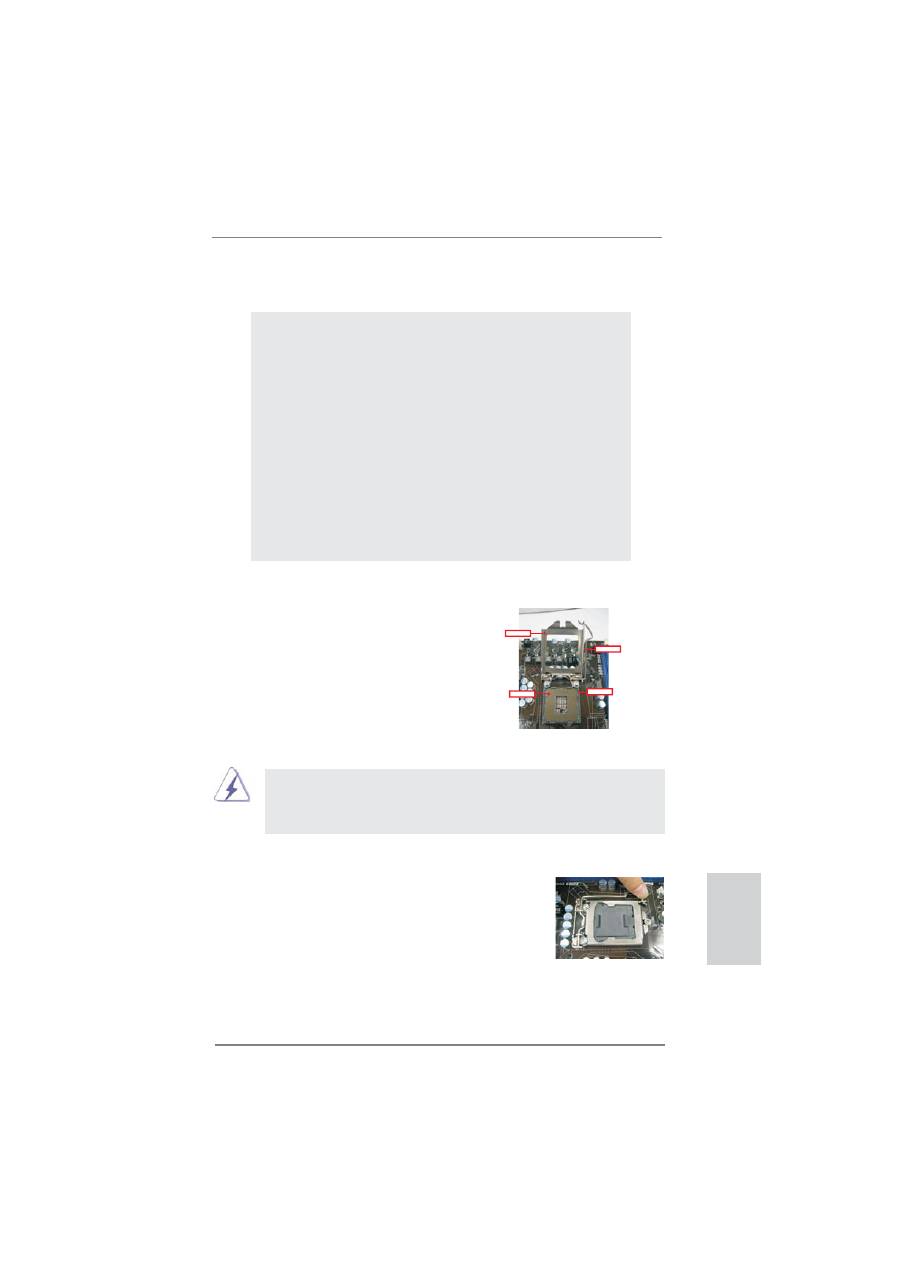

Contact Array
Socket Body
Load Lever
Load Plate
2. 主機板安裝
安全防範
安裝主機板時，注意以下安全防範：
1、設備要有良好的接地線，避免靜電損害，進行安裝前，請
先斷開電源，否則會損壞主機板。
2、 為了避免主機板上的組件受到靜電損害，絕不要把主機板
徑直放到地毯等類似的地方，也要記住在接觸主機板前使
用一個靜電手腕帶或接觸金屬。
3、 請從邊緣拿住整塊主機板安裝，切勿碰觸晶片。
4、 在放掉靜電後，方可進行安裝。
5、當把螺絲釘放入螺絲孔將主機板固定到機箱上時，請不要
過度擰緊螺絲！這樣做很可能會損壞主機板。
2.1 CPU 安裝
要安裝 Intel 1155 針 CPU，
請按下面的步驟操作。
在您將 1155 針 CPU 嵌入插槽之前，請檢查 CPU 表面是否不潔或者插
槽上是否有歪斜的針腳。如果發現以上情形，切勿強行將 CPU 嵌入插
槽。否則，CPU 將會嚴重受損。
步驟 1. 掀開插槽：
步驟 1-1. 按壓並向外使力使杠桿脫離掛鉤
解開扣具。
( 承載金屬框 )
( 接觸列 )
( 插槽 )
1155 針插槽圖
繁體中文
288
ASRock P67 Extreme4 Motherboard

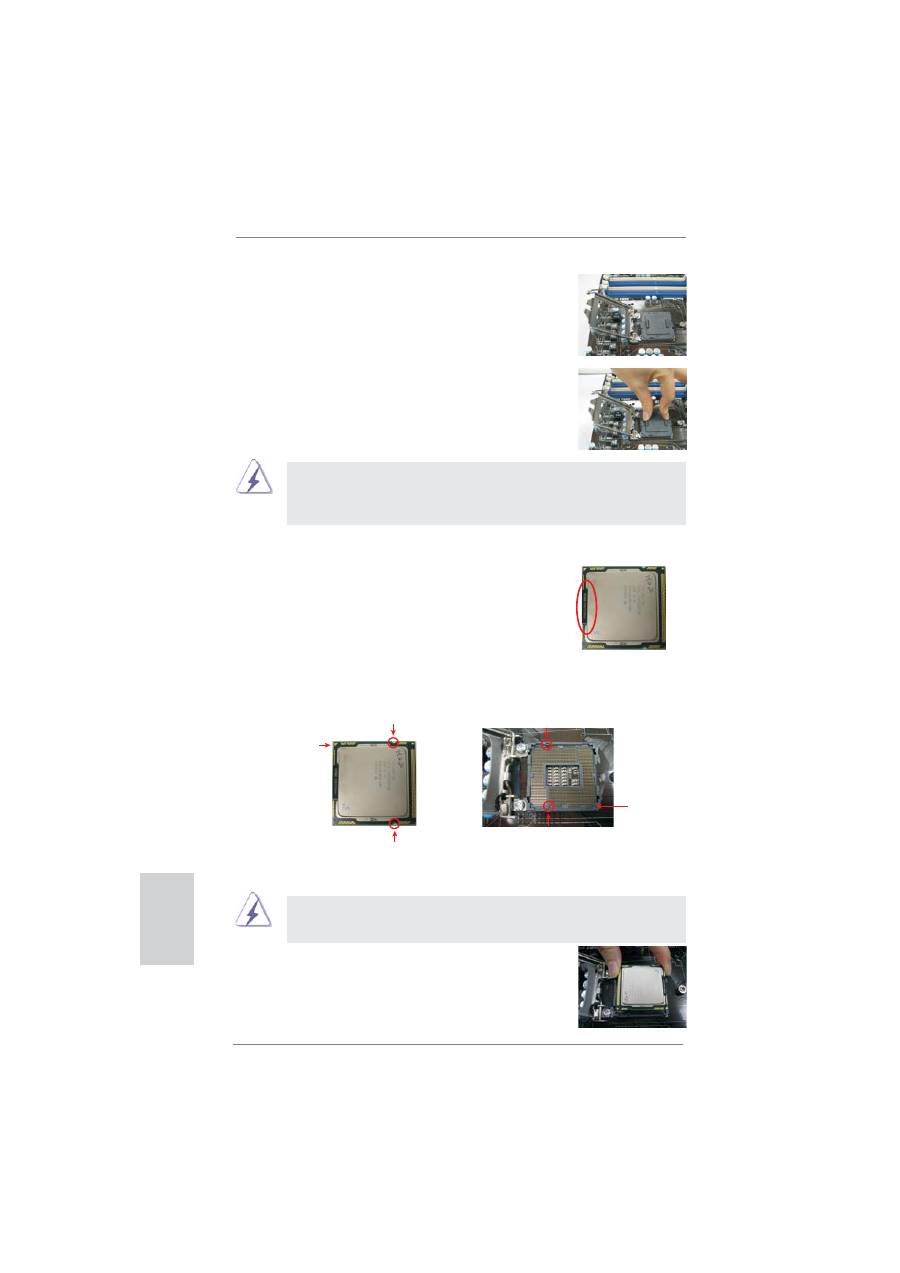

步驟 1-2. 拉起承載槓桿至完全打開到大約
135 度角的位置。
步驟 1-3. 拉起承載金屬框至完全打開到大
約 100 度角的位置。
步驟 2. 去除即插即用保護罩
( 拾起和放置保護罩 )。
1. 建議從保護罩突出部分進行操作，避免蠻力摘除即插即用保
護罩。
2. 要享有送修主機板的售後服務 , 必須保存這個保護罩。
步驟 3. 插入 1155 針 CPU：
步驟 3-1. 拿著 CPU 有黑線的邊緣。
步驟 3-2. 將有 IHS (Integrated Heat
Sink，散熱片 ) 的一面朝上。找
到第 1 針和兩個方向標誌的凹口。
為了正確嵌入，請確認 CPU 的兩個方向標誌凹口與插槽的基準標誌對
齊。
步驟 3-3. 使用完全垂直的動作將 CPU 小心
地放置到插槽上。
步驟 3-4. 檢查 CPU 是否已經方向正確地放
入插槽內。
黑線
1155 針 CPU
第 1 針
方向標誌凹口
1155 針插槽
第 1 針
基準標誌
基準標誌
方向標誌凹口
繁體中文
289
ASRock P67 Extreme4 Motherboard

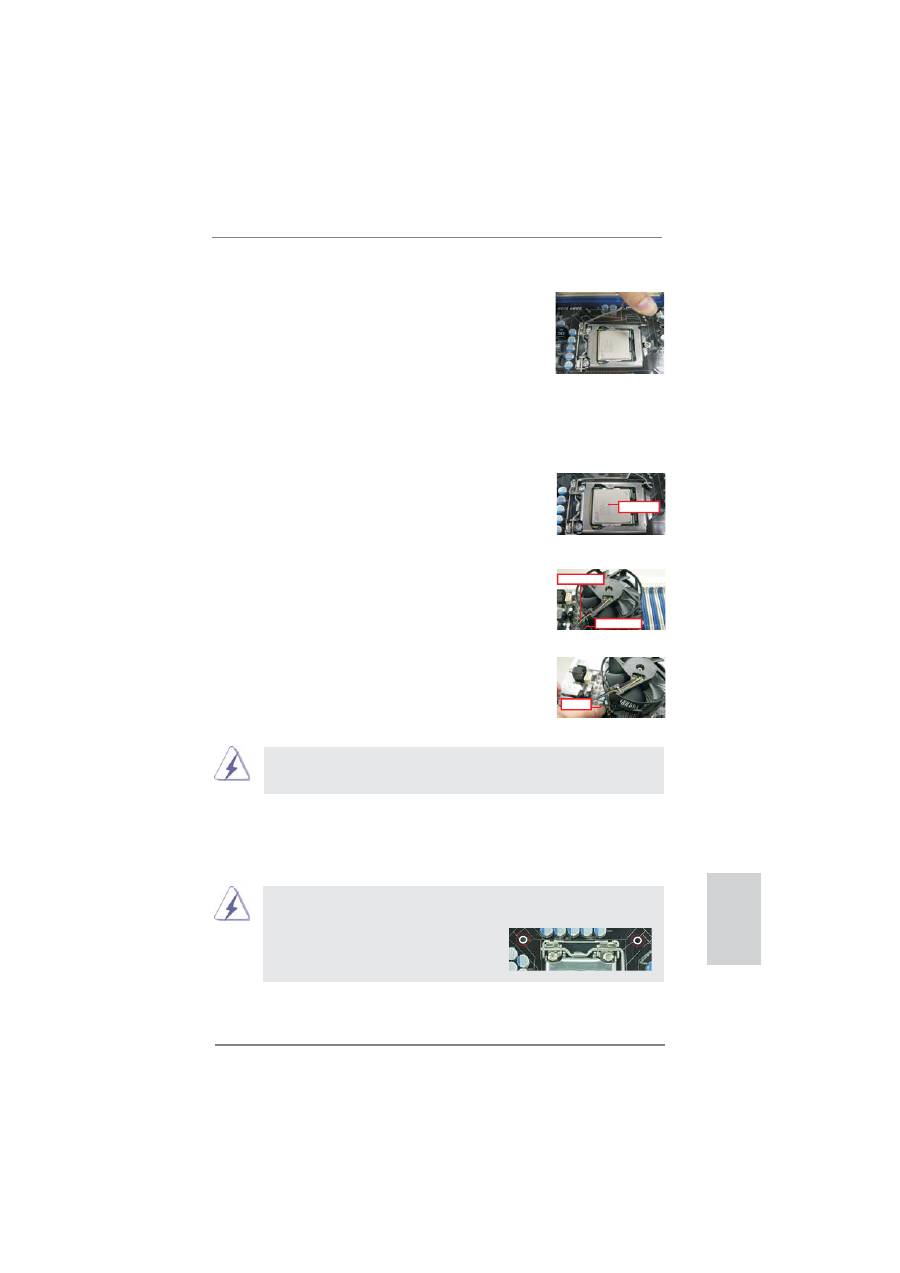

步驟 4. 關閉插槽：
步驟 4-1. 推下承載金屬框到 IHS 上。
步驟 4-2. 輕輕按壓承載金屬框的同時，扣
上承載槓桿扣具部分。
步驟 4-3. 將承載槓桿扣具部分壓著承載金
屬框的突出部分，鎖緊承載槓桿。
2.2 CPU 風扇和散熱片的安裝
為了正確安裝，請仔細閱讀 CPU 風扇和散熱片的使用指南。
下面是實例，插圖說明 1155 針 CPU 散熱片的安裝。
步驟 1. 在插槽表面上，將散熱膏抹到 IHS 中心上。
步驟 2. 放置散熱片到插槽上。確認風扇導線靠近主機
板 CPU 風扇接口一側。（CPU_FAN1，參閱第 2
頁第 4 項）。
步驟 3. 使扣具與主機板的穿孔成組對齊。
步驟 4. 順時針方向旋轉扣具，然後用拇指按壓扣具蓋
安裝並鎖住。其餘的扣具也依次重覆操作。
如果您按壓扣具但沒有順時針方向旋轉，那麼散熱片將無法穩固地固
定到主機板上。
步驟 5. 將風扇導線接頭接到主機板上的 CPU 風扇接
口。
步驟 6. 以打結方式安全處理過長的導線，以確保不影
響風扇的運轉或者接觸其他部件。
( 使用散熱膏 )
( 風扇導線一側盡可能靠近主機板接頭 )
( 扣具插槽要對正 )
( 按壓 (4 位置 ))
繁體中文
Apply Thermal
Interface Material
Fan cables on side
closest to MB header
Fastener slots
pointing straight out
Press Down
(4 Places)
請注意 : 本主機板支援組合散熱片選項 (C.C.O.) 提供具有彈性的選
項 , 讓您可使用三種不同的 CPU 散熱片類型 , 分別是 LGA775,LGA1155
與 LGA1156。白色的穿孔是供 LGA1155/1156
CPU 風扇使用。
290
ASRock P67 Extreme4 Motherboard
繁體中文
2.3 記憶體安裝
此主機板提供四組 240- 針 DDR3(Double Data Rate 3，雙倍數據傳輸速率 )DIMM 記
憶體插槽，並且支援雙通道記憶體技術。為了裝配雙通道，您必須在相同顏色的插槽
安裝一對同樣的（相同的牌子、速度、容量以及晶片類型）DDR3 記憶體。換句話說，
您要在雙通道 A 安裝同樣的 DDR3 DIMM 記憶體（DDR3_A1 和 DDR3_B1；藍色插槽；參
見 p.2 No.6）或者在雙通道 B 安裝同樣的 DDR3 記憶體（DDR3_A2 和 DDR3_B2；白色
插槽；參見 p.2 No.7），這樣雙通道記憶體技術就會被開啟了。為了裝配雙通道功能 ,
您也可以安裝四條 DDR3 記憶體在這款主機板上。這種情況下，您需要在四組插槽上
安裝同樣的 DDR3 記憶體。請參閱下面的雙通道記憶體配置表。
雙通道記憶體配置
DDR3_A1
DDR3_A2
DDR3_B1
DDR3_B2
( 藍色插槽 ) ( 白色插槽 ) ( 藍色插槽 ) ( 白色插槽 )
(1)
板上組裝
-
板上組裝
-
(2)
-
板上組裝
-
板上組裝
(3)*
板上組裝
板上組裝
板上組裝
板上組裝
*
為了這個配置 (3), 請在這 4 個插槽上安裝同樣的 DDR3 記憶體。
1. 如果您打算安裝兩根記憶體，為了最佳的相容性和可靠性，我們建
議將它們安裝到相同顏色的插槽上。換言之，將它們安裝到 DDR3_A1
和 DDR3_B1 或 DDR3_A2 和 DDR3_B2。
2. 如果僅僅在這款主機板的 D D R3 記憶體插槽上安裝單條記憶體或者三
條記憶體，這將無法啟動雙通道記憶體技術。
3. 如果一對記憶體並未安裝在相同的“雙通道＂上，例如將一對記憶體
安裝在 DDR3_A1 和 DDR3_A2，這將不能開啟雙通道記憶體技術。
4. 請勿將 DDR 或 DDR2 記憶體插入 DDR3 插槽，否則主機板和 DIMM 有可
能損壞。
5. 某些包含 16 晶片的 D D R3 1G B 雙面記憶體可能無法在此主機板上運
作。不建議在此主機板上安裝此類記憶體。
291
ASRock P67 Extreme4 Motherboard

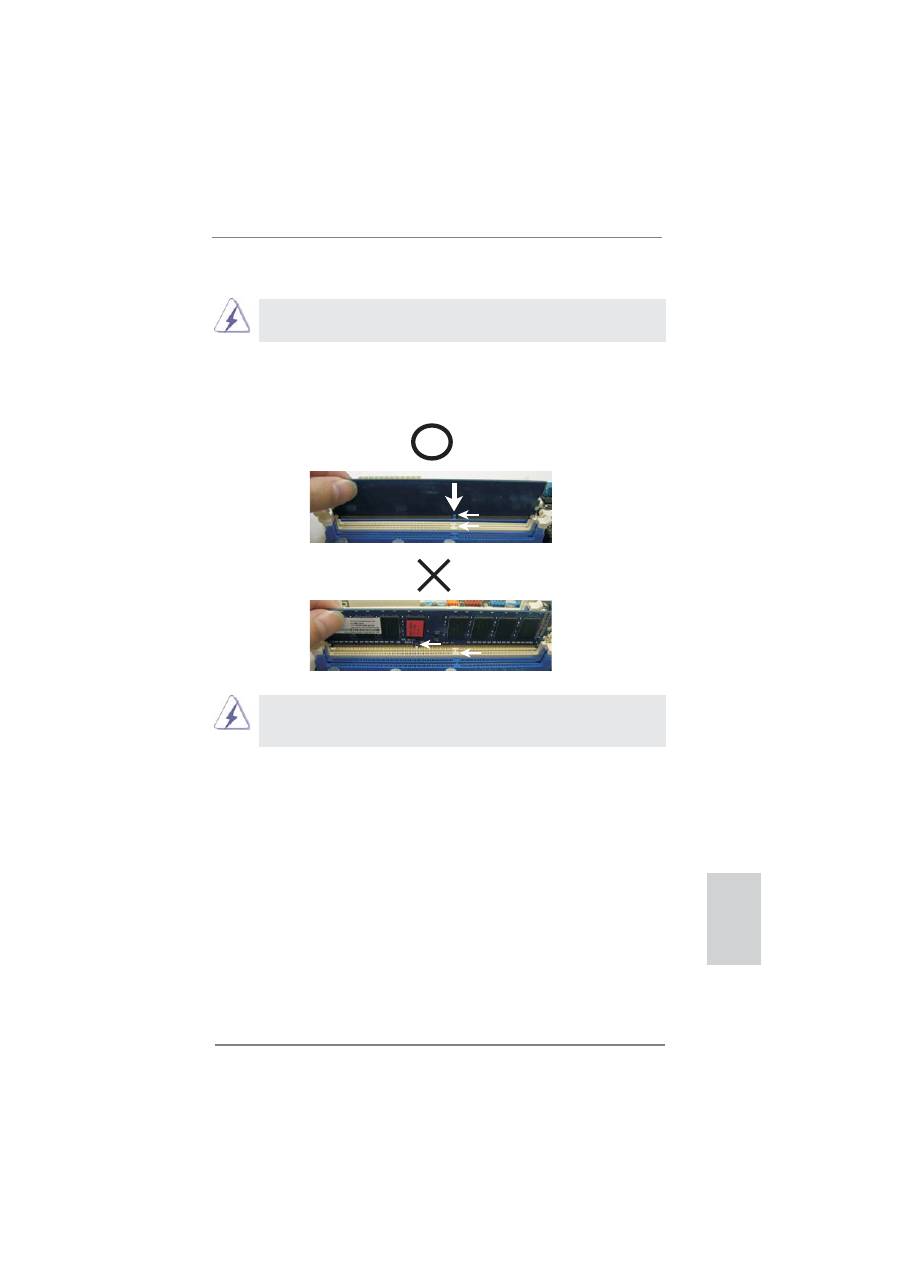

安裝步驟：
請確保在增加或移除記憶體或系統組件之前切斷電源適配器。
1、 記憶體插槽兩端的起拔器向外扳開。
2、 將每個記憶體插槽的凹口与記憶體上凸出部分對應，使凹口与凸出部
分吻合，記憶體即能正確安裝。
您的記憶體只能以正確的方向安裝。如果以錯誤的方向強行將記憶體插
入插槽 , 那將會導致主機板和記憶體的永久性損壞。
3、 將記憶體平穩地插入插槽直至兩端卡子迅速而完全地歸位以及記憶體完
全就位。
繁體中文
notch
break
notch
break
292
ASRock P67 Extreme4 Motherboard
安裝步驟：
步驟 1、 在安裝擴充卡之前，請確認已經關閉電源或拔掉電源線。在您安裝之前 ,
請閱讀擴充卡的說明並完成必需的硬體設置。
步驟 2、 移動機箱擋板，以便使用擴充槽。
步驟 3、 選擇一個擴充槽安裝擴充卡，裝進機箱並用螺絲固定。
步驟 4、 確定接觸正確，沒有單邊翹起的現象。
2.4 擴充插槽 (PCI 和 PCI Express 插槽 )
在此主機板上有 2 條 PCI 插槽和 5 條 PCI Express 插槽。
PCI 插槽： 此插槽可用來安插 32 位的擴充 PCI 卡。
PCIE 插槽： PCIE1 / PCIE3 (PCIE x1 插槽 ; 白色 ) 用來安裝 PCIE x1 顯示卡 , 例
如千兆網卡 , SATA2 卡等。
PCIE2 / PCIE4 (PCIE x16 插槽 ; 藍色 ) 支援 PCI Express x16 顯示卡 ,
或者用於安裝 PCI Express 顯示卡以支援 CrossFireX
TM
和 SLI
TM
功能。
PCIE5 (PCIE x16 插槽 ; 藍色 ) 支援 PCI Express x4 顯示卡 , 或者用
於安裝 PCI Express 顯示卡以支援 3-Way CrossFireX
TM
功能。
1. 在單卡模式下 , 建議在 PCIE2 插槽上安裝 PCI Express x16 顯示卡。
2. 在 CrossFireX
TM
模式或 SLI
TM
模式下 , 請在 PCIE2 和 PCIE4 插槽上安
裝 PCI Express x16 顯示卡。這種情況下 , 這兩個插槽以 x8 頻寬運
行。
3. 在 3-Way CrossFireX
TM
模式下 , 請在 PCIE2、PCIE4 和 PCIE5 插槽上
安裝 PCI Express x16 顯示卡。這種情況下 ,PCIE2 和 PCIE4 插槽以
x8 頻寬運行 , 而 PCIE5 插槽以 x4 頻寬運行。
4. 當您使用多顯卡時 , 為了提供更好的散熱環境 , 請安裝機箱風扇
並將它連接到主機板的機箱風扇接口 (CHA_FAN1,CHA_FAN2 或 CHA_
FAN3)。
繁體中文
293
ASRock P67 Extreme4 Motherboard
2.6
CrossFireX
TM
,3-Way CrossFireX
TM
和 Quad
CrossFireX
TM
操作指南
這款主機板支援 CrossFireX
TM
,3-Way CrossFireX
TM
和 Quad CrossFireX
TM
功能。
C r o s s F i r e X
T M
技術可以在一台電腦上提供最有利的方法來整合多個高性能顯示處理
器 (GPU)。透過智能軟體設計和創新的互連裝置整合不同的運行模式，CrossFireX
TM
使任何 3D 應用軟體的畫質和性能盡可能達到最高的水準。目前 ,CrossFireX
TM
支援
Windows
?
XP(Service Pack 2) / Vista
TM
/ 7 操作系統，3-Way CrossFireX
TM
和僅支
援 Windows
?
Vista
TM
/ 7 操作系統。請參閱 AMD 網站了解 ATI
TM
CrossFireX
TM
驅動程
式更新情況。請參閱第 22 頁了解詳細的安裝步驟。
2.5
SLI
TM
和 Quad SLI
TM
操作指南
這款主機板支援 NVIDIA
®
SLI
TM
和 Quad SLI
TM
(Scalable Link Interface) 技術 , 允
許您安裝多達 2 張相同的 PCI Express x16 顯示卡。目前 ,NVIDIA
®
SLI
TM
技術支持
Windows
®
7 / 7 64-bit / Vista
TM
/ Vista
TM
64-bit / XP / XP 64-bit 操作系統。
NVIDIA
®
Quad SLI
TM
技術僅支援 Windows
®
7 / 7 64-bit / Vista
TM
/ Vista
TM
64-bit
操作系統。請參閱第 18 頁了解詳細的安裝步驟。
2.7
“Surround Display＂ ( 環繞顯示 )
這款主機板支援環繞顯示。使用外接的 PCI Express 顯示卡，您可以輕鬆的享受環繞
顯示功能。要了解詳細的使用說明，請查閱支援光碟裡如下路徑的文件 :
..\Surround Display Information
繁體中文
294
ASRock P67 Extreme4 Motherboard
默認設置
清除 CMOS

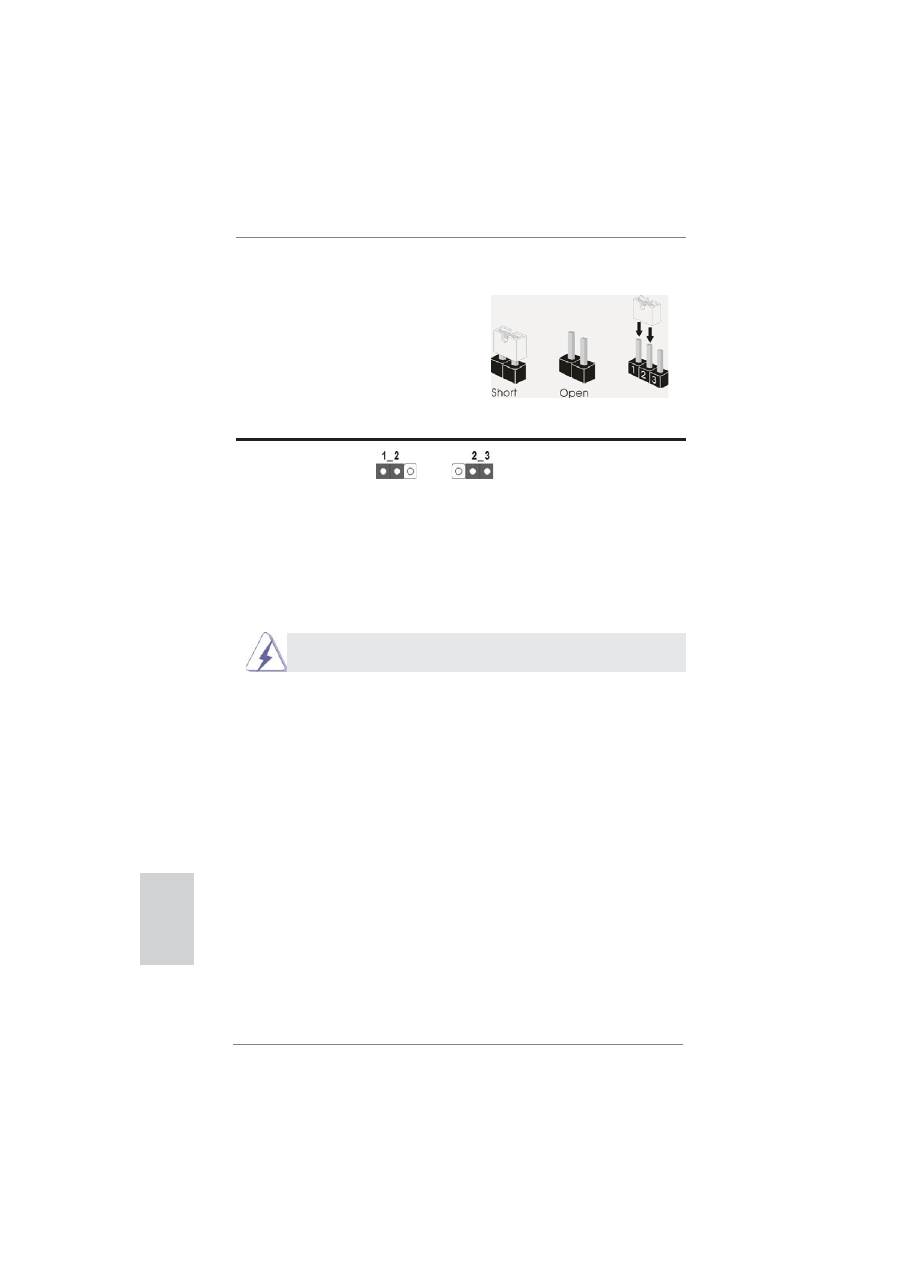

2.8 跳線設置
插圖所示的就是設置跳線的方法。當跳線
帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短
接＂。如果針腳上沒有放置跳線帽 , 這個
跳線就是“開路＂。插圖顯示了一個 3 針
腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2
之間時就是“短接＂。
接腳
設定
清除 CMOS
(CLRCMOS1, 3 針腳跳線 )
( 見第 2 頁第 10 項 )
註：
C L R C M O S1 可供您清除 C M O S 中的資料。若要清除及重設系統參數並恢復為預設設
定，請先關閉電腦電源，並從電源插座中拔下電源線，等待 15 秒鐘之後，使用跳
線帽使 CLRCMOS1 的 pin2 及 pin3 短路 5 秒的時間。但請勿於更新 BIOS 後立即清除
CMOS。如需於更新 BIOS 後立即清除 CMOS，您必須先開機再關機，然後再執行 CMOS
清除操作。請注意，只有在移除 C M O S 電池的情況下，密碼、日期、時間、使用者
預設設定檔、1394 GUID 及 MAC 位址才會清除。
繁體中文
Clear CMOS開關的功能與Clear CMOS跳線相同。
295
ASRock P67 Extreme4 Motherboard

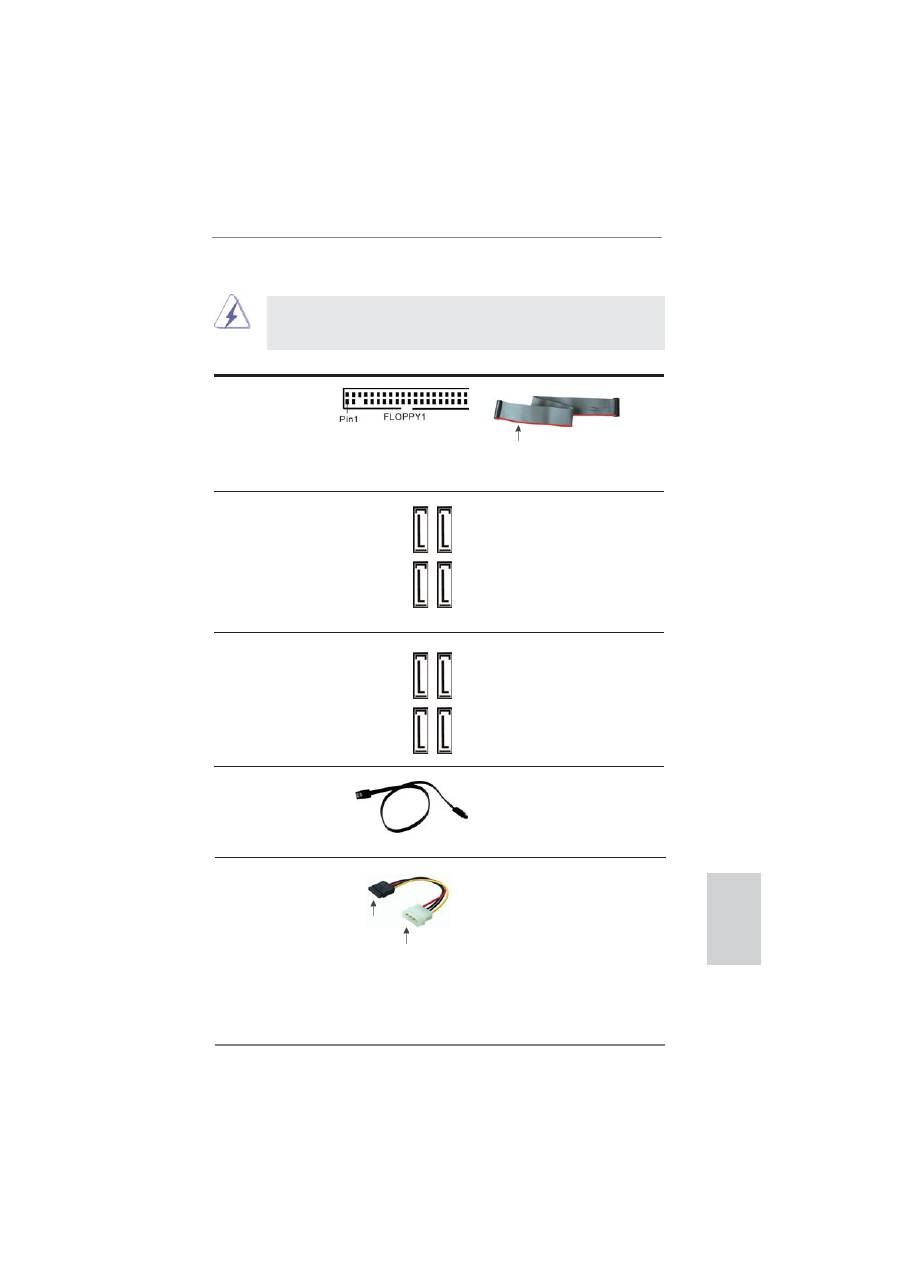

Serial ATA (SATA)
SATA 數據線的任意一端均可
數據線
連接 SATA/SATAII/SATA3 硬
( 選配 )
碟或者主機板上的 SATAII/
SATA3 接口。
Serial ATAII 接口
這裡有四組 Serial ATAII
(SATA2_2: 見第 2 頁第 15 項 )
(SATAII) 接口支援 SATA 數據
(SATA2_3: 見第 2 頁第 16 項 )
線作為內部儲存設置。
(SATA2_4: 見第 2 頁第 17 項 )
目前 SATAII 界面理論上
(SATA2_5: 見第 2 頁第 18 項 )
可提供高達 3.0Gb/s 的數據
傳輸速率。
Serial ATA3 接口
這裡有四組 Serial ATA3
(SATA3_0: 見第 2 頁第 13 項 )
(SATA3) 接口支援 SATA 數據
(SATA3_1: 見第 2 頁第 14 項 )
線作為內部儲存設置。
(SATA3_M1: 見第 2 頁第 11 項 )
目前 SATA3 界面理論上
(SATA3_M2: 見第 2 頁第 12 項 )
可提供高達 6.0Gb/s 的數據
傳輸速率。
2.9 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭
圖示
說明
磁碟機接頭
（33 針 FLOPPY1）
( 見第 2 頁第 33 項 )
注意 : 請確保數據線標紅色的一邊插入接頭第 1 針腳 (Pin1) 的位置。
將標示紅色的一邊插入第 1 針腳 (Pin1)
繁體中文
SA
TA2_4 SA
TA2_2
SA
TA2_5 SA
TA2_3
SA
TA3_0 SA
TA3_M1
SA
TA3_1 SA
TA3_M2
連接到電源
適配器
連接到 SATA 硬碟
電源接口
Serial ATA (SATA)
請將 SATA 電源線黑色的一端
電源線
連接到 SATA 驅動器的電源接
( 選配 )
口。然後將 SATA 電源線白色
的一端連接到電源適配器的
電源接口。
296
ASRock P67 Extreme4 Motherboard

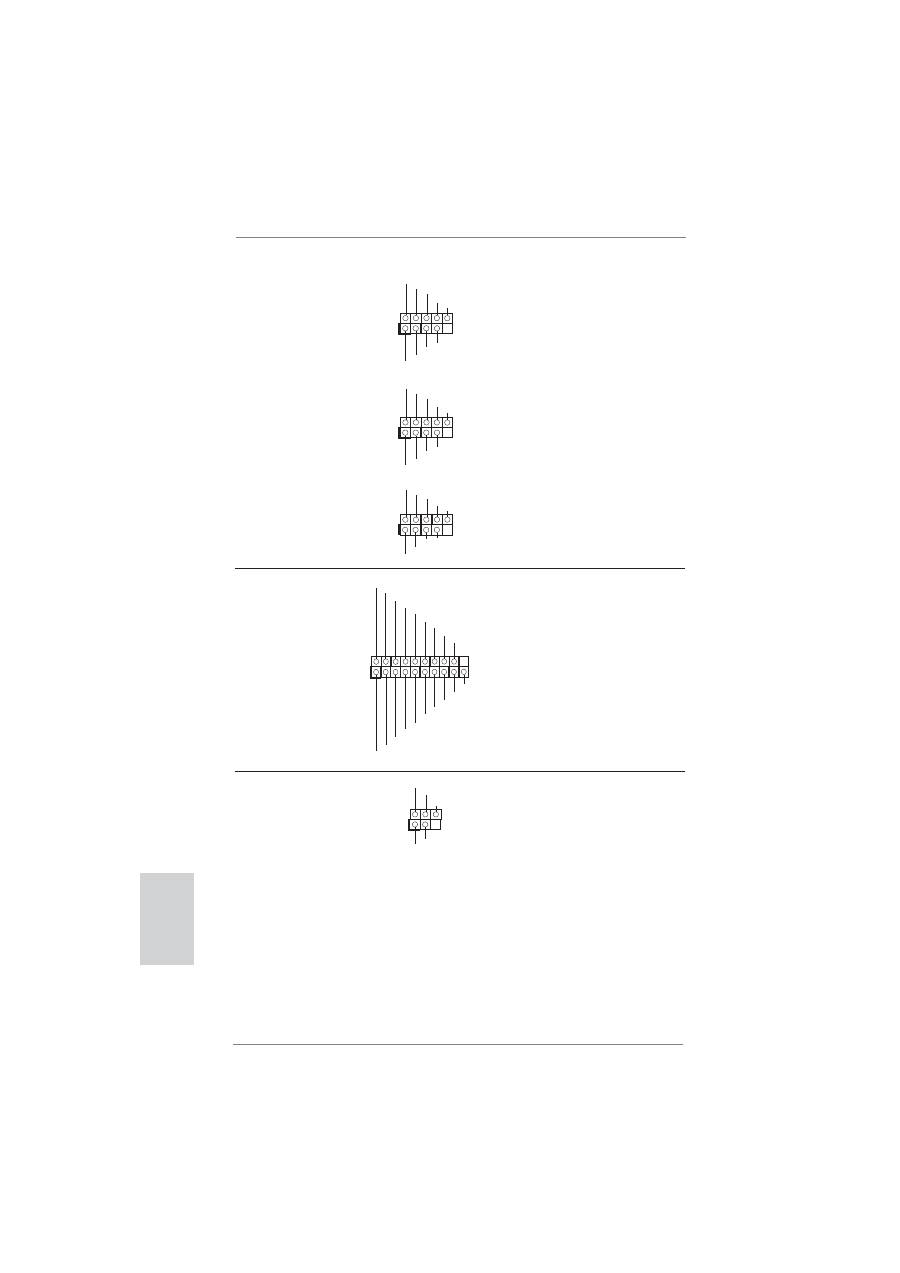

USB 2.0 擴充接頭
除了位於 I/O 面板的六個
(9 針 USB8_9)
USB 2.0 接口之外，這款
( 見第 2 頁第 30 項 )
主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB10_11)
( 見第 2 頁第 29 項 )
(9 針 USB12_13)
( 見第 2 頁第 28 項 )
USB 3.0 擴充接頭
除了位於 I/O 面板的兩個
(19 針 USB3_2_3)
USB 3.0 接口之外，這款
( 見第 2 頁第 26 項 )
主機板有一組 USB 3.0 接
針。這組 USB 3.0 接針可以
支援兩個 USB 3.0 接口。
紅外線模組接頭
這個接頭支援一個選配的模
(5 針 IR1)
組 , 可用來無線傳輸和接收紅
( 見第 2 頁第 32 項 )
外線。
繁體中文
1
ID
IntA_P1_D+
IntA_P1_D-
GND
IntA_P1_SSTX+
IntA_P1_SSTX-
GND
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus
IntA_P2_D+
IntA_P2_D-
GND
IntA_P2_SSTX+
IntA_P2_SSTX-
GND
IntA_P2_SSRX+
IntA_P2_SSRX-
Vbus
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB
_
P
W
R
P
-10
G
N
D
DU
MMY
USB
_
P
W
R
P
+10
G
N
D
P
-11
P
+11
1
IRTX
+5VSB
DUMMY
IRRX
GND
297
ASRock P67 Extreme4 Motherboard
系統面板接頭
可接各種不同燈，電源開關及
(9 針 PANEL1)
重啟鍵等各種連線。
( 見第 2 頁第 24 項 )
前置音效接頭
可以方便連接音效設備。
(9 針 HD_AUDIO1)
( 見第 2 頁第 35 項 )
1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能
(Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我
們提供的手冊和機箱手冊上的使用說明安裝您的系統。
2. 如果您使用 AC＇97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 :
A. 將 Mic_IN(MIC) 連接到 MIC2_L。
B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到
OUT2_L。
C. 將 Ground(GND) 連接到 Ground(GND)。
D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到
AC＇97 音效面板。
E. 開啟前置麥克風。
在 Windows
®
XP / XP 64 位元作業系統中 :
選擇＂Mixer＂。選擇＂Recorder＂
。接著點選＂FrontMic＂。
在 Windows
®
7 / 7 64 位元 / Vista
TM
/ Vista
TM
64 位元作業系
統中 :
在 Realtek 控制面板中點選＂FrontMic＂。調整＂Recording
Volume＂。
請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀
態指示燈到這個接頭。請先注意針腳的正負極。
PWRBTN( 電源開關 ):
連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。
RESET( 重開開關 ):
連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可
按下重開開關重新啟動電腦。
PLED( 系統電源指示燈 ):
連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。
當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待
命模式或關機 (S5) 模式時 , 此指示燈熄滅。
繁體中文
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
298
ASRock P67 Extreme4 Motherboard

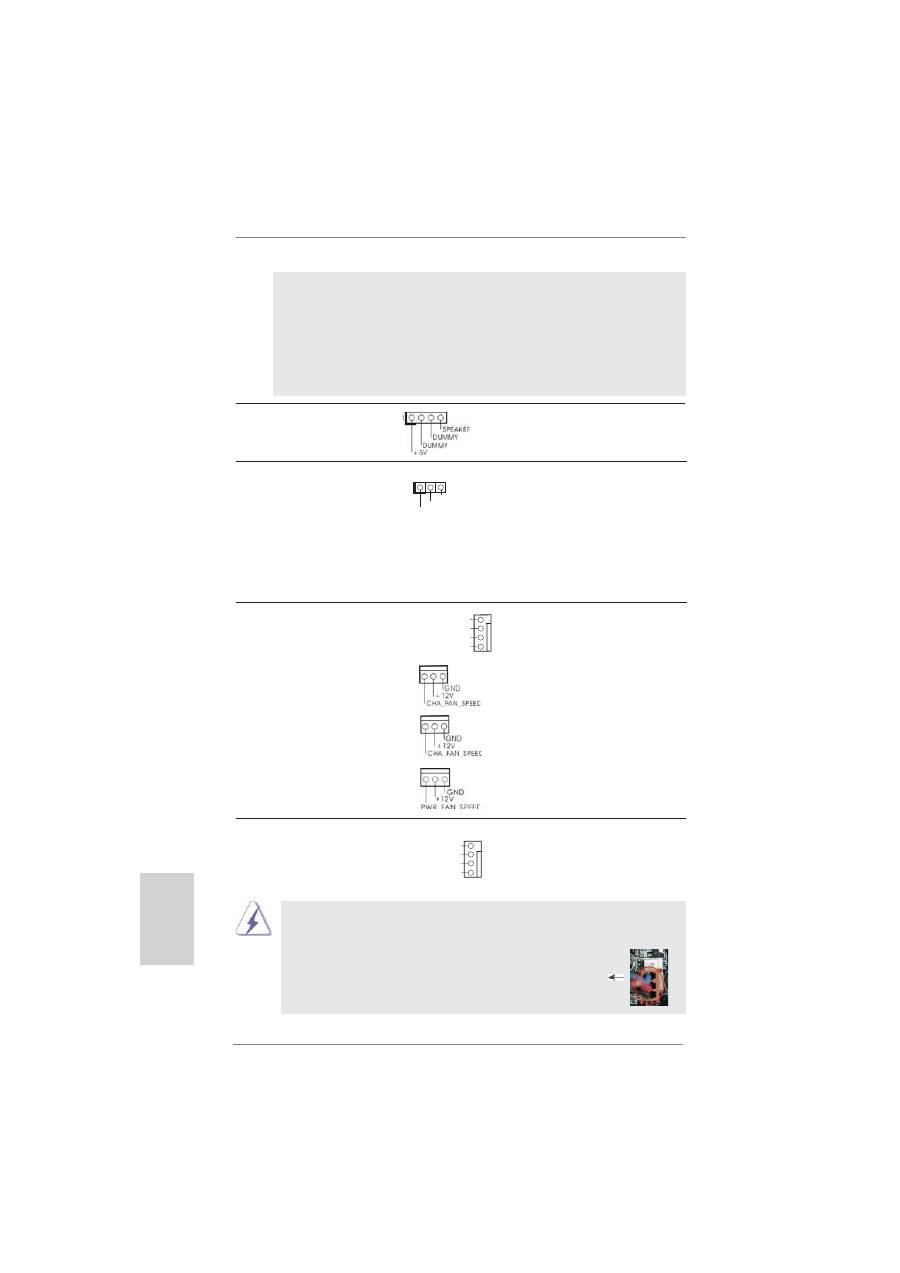

機箱喇叭接頭
請將機箱喇叭連接到這個接
(4 針 SPEAKER1)
頭。
( 見第 2 頁第 25 項 )
機箱 , 電源風扇接頭
請將風扇連接線接到這個接
(4 針 CHA_FAN1)
頭， 並 讓 黑 線 與 接 地 的 針 腳
( 見第 2 頁第 9 項 )
相接。
(3 針 CHA_FAN2)
( 見第 2 頁第 46 項 )
(3 針 CHA_FAN3)
( 見第 2 頁第 45 項 )
(3 針 PWR_FAN1)
( 見第 2 頁第 2 項 )
電源指示燈接頭
請將機箱電源指示燈連接到
(3 針 PLED1)
此接頭，以指示系統電源狀
( 見第 2 頁第 23 項 )
態。當系統正在運行時，
LED 指示燈亮。在 S1 模式
下，LED 指示燈會不停閃
爍。在 S3/S4 或 S5 模式 ( 關
機 ) 下，LED 指示燈會熄滅。
CPU 風扇接頭
請將 CPU 風扇連接線接到這個
(4 針 CPU_FAN1)
接頭，並讓黑線與接地的針腳
( 見第 2 頁第 4 項 )
相接。
雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
HD LED( 硬碟活動指示燈 ):
連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 ,
此指示燈亮起。
前面板設計因機箱不同而有差異。前面板模組一般由電源開關、
重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機
箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。
繁體中文
1
PLED+
PLED+
PLED-
FAN_SPEED_CONTROL
GND
+12V
CHA_FAN_SPEED
4
3
2
1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
299
ASRock P67 Extreme4 Motherboard
ATX 電源接頭
請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
( 見第 2 頁第 8 項 )
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
順著 Pin 1 和 Pin 5 插上電源接頭。
4-Pin ATX 12V 電源安裝說明
ATX 12V 電源接口
請注意，必需將帶有 ATX 12V
(8 針 ATX12V1)
插頭的電源供應器連接到這個
( 見第 2 頁第 1 項 )
插座，這樣就可以提供充足的
電力。如果不這樣做，就會導
致供電故障。
繁體中文
12
1
24
13
12
1
24
13
8 5
4 1
8
5
4
1
+12V
GND
+12V
1
RXTPBM_
0
GND
RXTPAM_
0
RXTPBP_
0
GND
RXTPAP_
0
SLI/XFIRE_POWER1
SLI/XFIRE 電源接頭
一般不需要使用這個接頭，
(4 針 SLI/XFIRE_POWER1)
但是如果主機板上同時插入兩
( 見第 2 頁第 44 項 )
張顯示卡時，請將它連接到硬
碟電源接口。
IEEE 1394 接口
除了位於 I/O 面板的一個默
(9 針 FRONT_1394)
認 IEEE 1394 接口之外，這
( 見第 2 頁第 31 項 )
款主機板有一組 IEEE 1394
接針。這組 IEEE 1394 接針
可支援一個 IEEE 1394 接口。
(3 針 CPU_FAN2)
( 見第 2 頁第 5 項 )
300
ASRock P67 Extreme4 Motherboard
繁體中文

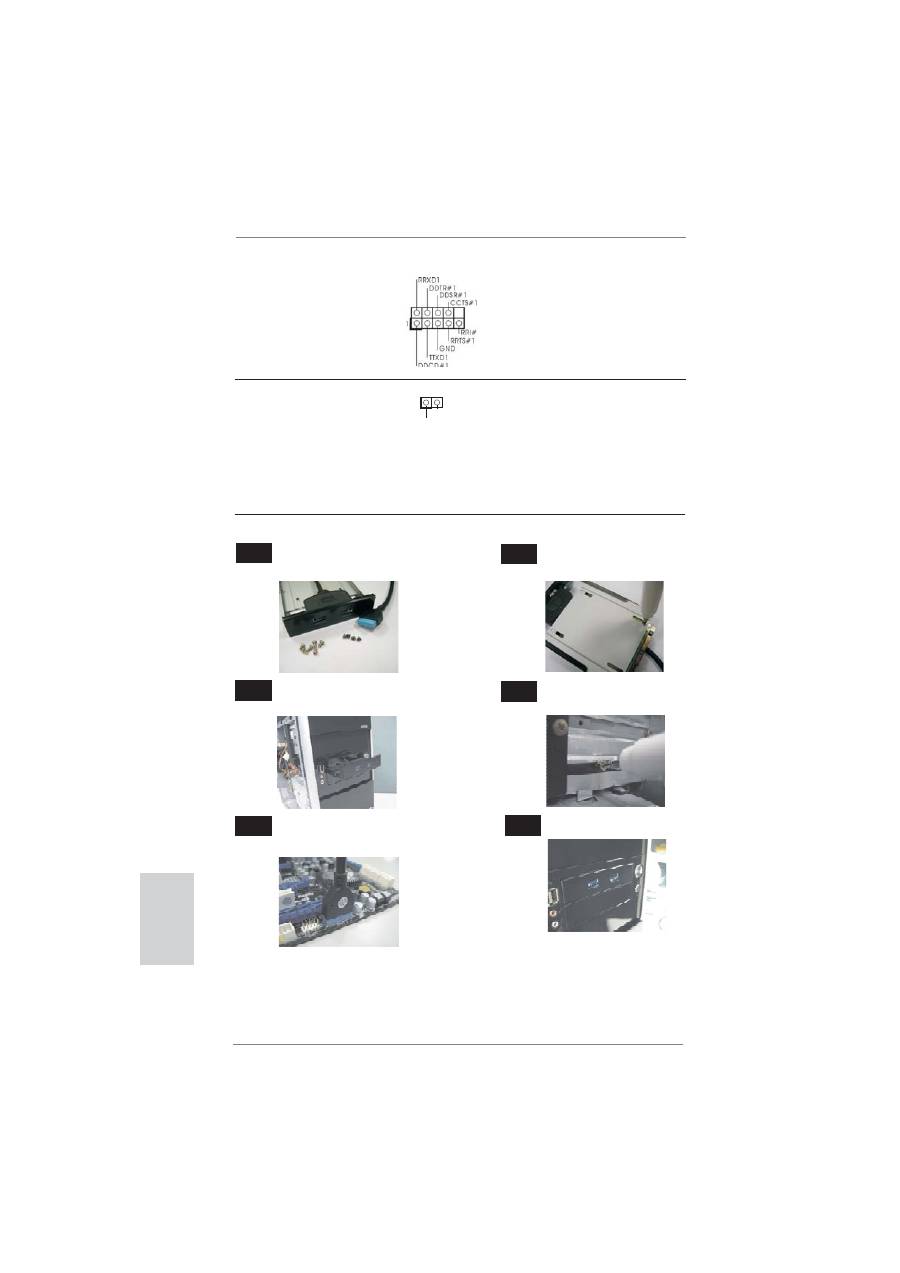

序列埠
這個序列埠 COM1 支援一個序
(9 針 COM1)
列埠的裝置。
( 見第 2 頁第 34 項 )
HDMI_SPDIF 接頭
HDMI_SPDIF 接頭，提供 SPDIF
(2 針 HDMI_SPDIF1)
音 效 輸 出 至 H D M I 顯 示 卡， 支
( 見第 2 頁第 36 項 )
援將電腦連接至帶 HDMI 的數
位電視 / 投影機 / 液晶銀幕等
設備。請將 HDMI 顯示卡的
HDMI_SPDIF 接口連接到這個
接頭。
SPDIFOUT
GND
1
前USB 3.0面板安裝指南
將前USB 3.0面板裝入底座的 2.5 吋磁碟機槽
中。
步驟
步驟 3
步驟
步驟 4
前USB 3.0面板隨即可供使用。
將前USB 3.0纜線插入主機板上的USB 3.0座
(USB3_2_3)。
步驟
步驟 5
步驟
步驟 6
用六顆機殼螺絲，將 USB 3.0
前面板鎖至硬碟槽內。
備妥搭售的 USB 3.0 前面板、四顆硬碟螺絲
及六顆機殼螺絲。
用四顆硬碟螺絲，將 2.5＂硬碟／
固態硬碟鎖至 USB 3.0 前面板上。
步驟
步驟 1
步驟
步驟 2
