Руководство пользователя

Содержание

Об этом устройстве. Правила безопасной

1

эксплуатации

Содержимое упаковки

5

Знакомство с устройством

6

Начало работы

8

Зарядка устройства

8

Выбор языка

9

Проецирование от внешнего видеоисточника

9

HDMI, VGA, AV-IN

10

Смартфоны и планшетные ПК

13

Зарядка внешних мобильных устройств

13

Проецирование из памяти

14

Главное меню

15

Видео

16

RU

Фото

17

Документ

19

Музыка

20

Менеджер файлов

20

Избранное

21

Настройка

21

Включение радиосвязи

23

Драйвер радиосвязи для PC или MAC

23

Приложение для радиосвязи на устройствах

28

Apple или Android

Устранение неполадок

35

Характеристики

36

Страница 4

Руководство пользователя

Содержимое упаковки

Убедитесь, что упаковка содержит следующие компоненты:



Пикопроектор



От адаптера питания



Сменная вилка питания



Пульт



Кабель HDMI (типа A — A)



Кабель MHL (типа HDMI A — USB D)



Кабель AV



Кабель Micro USB



Футляр для переноски



Руководство пользователя

RU

Страница 5

Руководство пользователя

Знакомство с устройством

Проектор

Проекционный объектив

Вентиляция

Регулятор фокуса

Динамик

Клавиатура

Вентиляция

Гнездо штатива

Порт VGA

Разъем HDMI/MHL

RU

Гнездо карты SD/SDHC/SDXC

Вход DC IN

Разъем USB

ИК-приемник

Разъем Micro USB

Гнездо AV/Разъем внешнего

динамика

Панель управления

Вверх

Меню

Выход

Влево/Назад

Вправо/Далее

OK

Источник

(внешний видеовход)

Питание

Вниз

Страница 6

Руководство пользователя

Пульт

Источник

Питание

Яркость

Сюжетный режим

Режим объектива

Вверх

Выход (в предыдущее меню)

Меню

Влево/Назад

Вправо/Далее

OK

Вниз

Громче

Тише

Установка батареи в пульт ДУ

1. Выньте держатель батареи — сожмите фиксатор с боков и

вытяните держатель батареи.

2. Вставьте плоскую кнопочную батарею CR2025 с

соблюдением полярности контактов (в соответствии с

RU

маркировкой внутри держателя батареи).

Примечание: При первом использовании пульта между

батареей и контактами имеется вложенная

пластиковая прокладка. Удалите пластиковую

прокладку перед использованием.

3. Вставьте держатель батареи.

Предупреждение:

Некорректное использование батарей может привести к их перегреву, взрыву или

воспламенению и, как следствие, к травме или пожару. Утечка электролита из батареи

может вызвать повреждение пульта.

Не допускайте воздействия на пульт прямых солнечных лучей.

Оберегайте батарею от воздействия огня или влаги.

Севшую батарею следует немедленно заменить.

Вынимайте батарею из пульта, если

он долгое время не будет использоваться.

Страница 7

Руководство пользователя

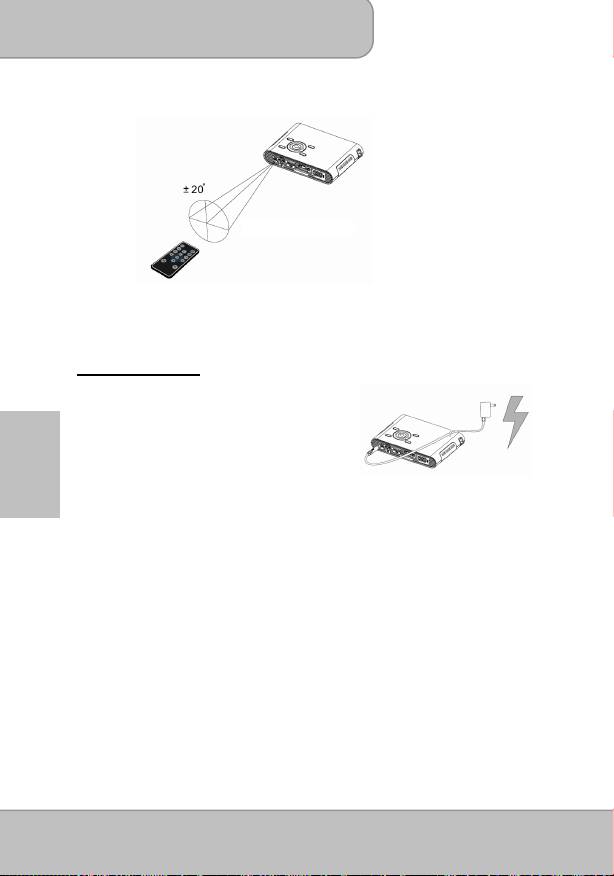

Зона действия пульта

7 м / 22,97 фута

Примечание: Реальная зона действия пульта может немного отличаться от

показанной на рисунке. Кроме того, дальность действия пульта

уменьшается, когда разряжается батарея.

Начало работы

Зарядка устройства

Мобильность проектора обеспечивается

встроенной литий-полимерной батареей. Перед

первым использованием проектора следует

выполнить зарядку батареи в течение 8 часов.

RU

Для последующих зарядок требуется около 4

часов.

Батарея может заряжаться, только когда проектор не работает (выключен). Чтобы

начать зарядку, подсоедините адаптер сетевого питания к гнезду DC-IN устройства, и

вставьте адаптер в электророзетку.

Если вилка адаптера

питания не соответствует типу электророзетки, применяемой в

вашей стране (ЕС, США и т.д.), следует заменить ее на соответствующую сменную

вилку.

СД-индикатор зарядки

Во время зарядки СД-индикатор на кнопки питания горит оранжевым светом. Когда

батарея полностью заряжена, он загорается зеленым.

Включение/выключение проектора

Push the Power button for 2 seconds to turn on the projector.

Для выключения проектора снова прижмите кнопку питания на 2 секунды.

Ждущий режим: Прижмите кнопку питания на 1 секунду для временного отключения

лампы с целью экономии времени, затрачиваемого на загрузку

системы, и энергии батареи. (Светодиоды на кнопках в ждущем

режиме продолжают светиться.)

Страница 8

Руководство пользователя

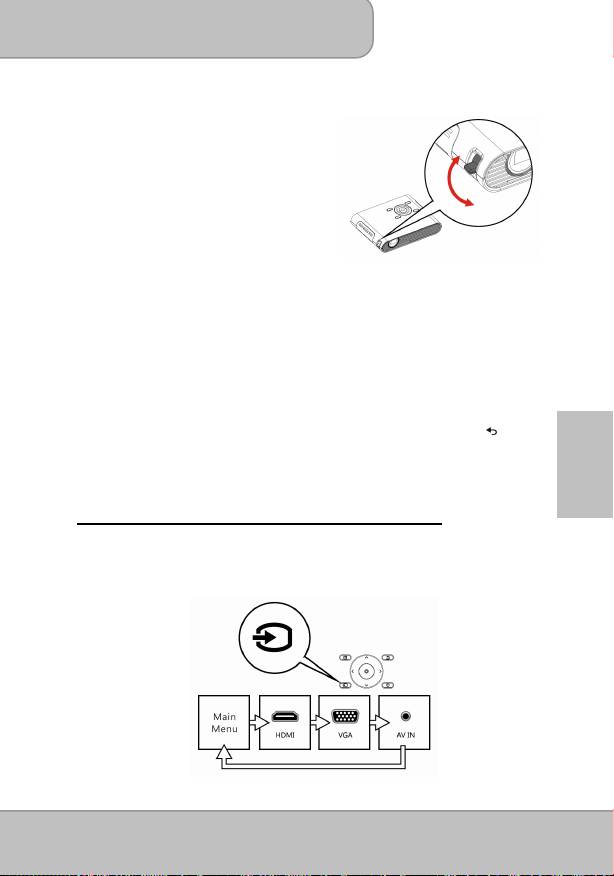

Adjusting the Focus according to distance

Разместите проектор на ровной поверхности

в направлении стены или проекционного

экрана. Проекционное расстояние и размер

изображения выбираются в следующем

диапазоне:

Расстояние: 50 ~ 425 см (20” ~ 167”)

Размер изображения: 36 ~ 305 см (14” ~ 120”)

Adjust the focus by turning the Focus Lever upward or downward to get a sharp and clear

picture.

Примечание: Если требуется увеличить высоту проецирования изображения,

используйте треногу (не прилагается). Гнездо для треноги находится

снизу проектора.

Выбор языка

Кнопками джойстика     выберите пункт «Настройка», и нажатием кнопки ◎ (OK)

войдите в подменю. Выберите пункт «Язык», и нажмите ◎ (OK) для открытия списка

языков. Выберите нужный язык, и подтвердите его кнопкой ◎ (OK). Нажмите

(Выход)

для возврата в главное меню.

RU

Проецирование от внешнего видеоисточника

Панель ввода/вывода сигналов находится с задней стороны проектора. Подсоедините

внешний видеоисточник к проектору с помощью соответствующего кабеля и кнопкой

Source (Источник) на панели управления выберите источник входного сигнала.

Страница 9

Руководство пользователя

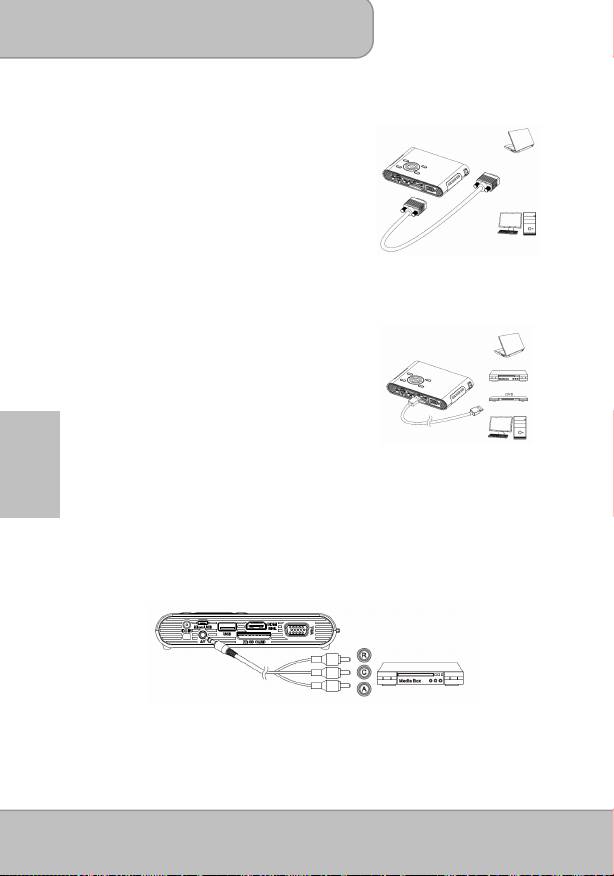

HDMI

Подсоедините порт HDMI на задней панели

проектора к внешнему источнику сигнала

HDMI через кабель HDMI. После подключения

экран автоматически переключится на

источник сигнала HDMI.

VGA

Подсоедините порт VGA на задней панели проектора к внешнему источнику

сигнала VGA через кабель VGA. После

подключения выберите источник VGA кнопкой

Source (Источник) на панели управления.

Примечание: Кабель VGA не входит в

стандартный комплект

поставки.

RU

AV IN

Подключите внешнее устройство вывода АВ-сигнала к гнезду AV, как показано на

рисунке.

Разъемы имеют цветную маркировку. После подключения выберите источник AV-IN

кнопкой Source на пульте или панели управления.

Страница 10

Руководство пользователя

Настройка воспроизведения внешнего видеосигнала

Кнопкой /Menu на пульте или панели управления откройте меню настройки

воспроизведения.

1. Формат кадра

Если видеофайл имеет формат кадра 4:3, эта функция позволяет выбрать вид

представления изображения на экране размером 16:9.

Нажмите

◎

/OK для отображения вариантов настройки.

1) Pan & Scan: вписывает изображение в размеры экрана 16:9.

2) Letterbox: изображение отображается в исходном формате кадра.

Иллюстрация вариантов настройки формата изображения.

Формат кадра 4:3

RU

Экран

источника

Pan & Scan (16:9)

Letterbox (16:9)

Проекционный

экран

2. Яркость

Позволяет настроить яркость в соответствии с окружающим освещением и уровнем

энергопотребления.

1) Яркий: Select this mode when external power supply is available to maximize the

performance.

2) Обычный: Стандартный режим с оптимизацией яркости и батарейного питания.

Страница 11

Руководство пользователя

3) Эко: Этот режим рекомендуется для экономии электроэнергии, когда проектор

работает в батарейном режиме.

Примечание: Проектор автоматически переключается в режим «Яркий», когда

питание подается от адаптера питания.

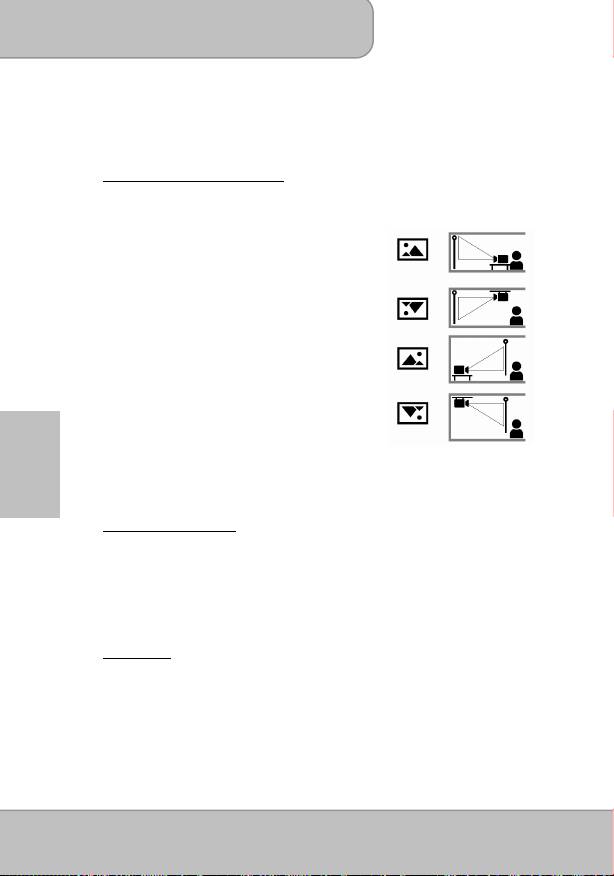

3. Режим проецирования (объектива)

Позволяет выбрать режим проецирования в зависимости от типа установки

проектора.

Спереди: Стандартный способ установки,

удобен для настройки и перемещения

проектора.

Спереди

Проектор переворачивает

(потолок):

изображение вверх ногами для

проецирования при его потолочном

креплении.

Rear: Проектор зеркально разворачивает

изображение для проецирования с

задней стороны прозрачного экрана.

Rear Ceiling: Проектор зеркально разворачивает и

переворачивает изображение вверх

ногами. Это позволяет проецировать

изображение с задней стороны

RU

прозрачного экрана при потолочном

креплении проектора.

4. Выбор сюжетного режима

Позволяет выбрать оптимальный режим балансировки яркости, цветности и

контраста для просмотра кинофильмов, фотографий или чтения текста.

Кино: оптимальный режим для просмотра фильмов

Обычный: оптимальный режим для просмотра фотографий

Текст: оптимальный режим для просмотра текстовых изображений

5. Информация

Отображение версии микропрограммы: Txxxx/Axxxx

Страница 12

Руководство пользователя

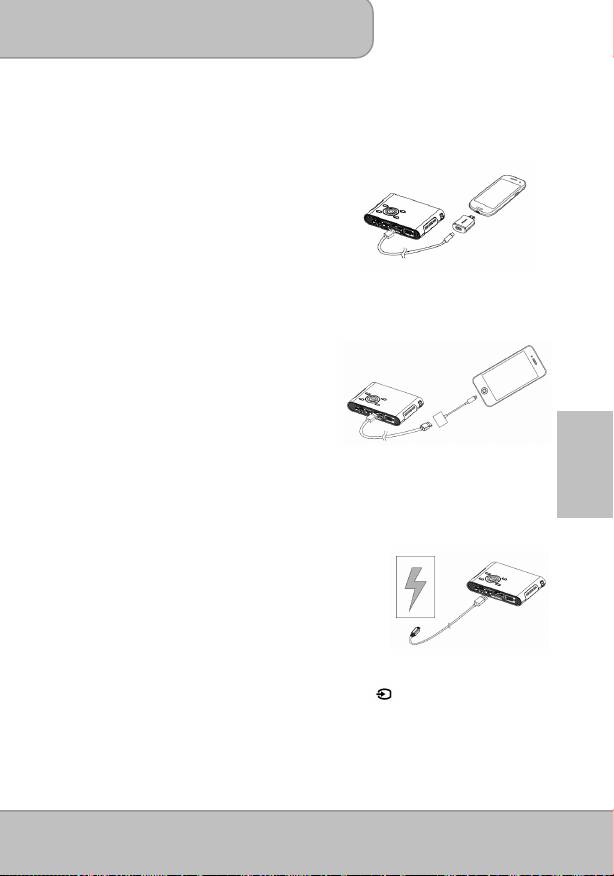

Проецирование со смартфонов и планшетных ПК

1. Подключение смартфонов с поддержкой стандарта

MHL (Мобильный канал

высокой четкости)

для проецирования изображения.

Подключите смартфон

Samsung Galaxy S2, Note, новый смартфон HTC One, One

X+, One X, One S или Sony Xperia Z

к

проектору с помощью кабеля MHL (HDMI типа

«A—USB-D»).

Подключите смартфон

Samsung Galaxy S4

или Note II

к проектору с помощью кабеля

MHL (HDMI типа «A—USB-D»), а смартфон

Samsung 5 — с помощью 11-контактного

MHL-адаптера (см. рисунок).

Примечание: При подключении к

проектору смартфонов или планшетных ПК

автоматически осуществляется их зарядка. Это нормальное явление.

2. Подключение устройств

iPhone 5

для

зеркального проецирования (с помощью

кабеля Lightning).

Подключите iPhone 5, iPad 4, iPad Mini или

iPod Touch 5 к проектору с помощью

кабеля HDMI типа «A—A» через адаптер

Apple Lightning Digital AV.

Устройства iPhone 4S, New iPad, iPad2, iPad и iPod Touch 4

) можно подключить к

RU

проектору с помощью кабеля HDMI типа «A—A» через 30-контактный адаптер Apple

Digital AV.

Зарядка внешнего мобильного устройства

Внутренняя батарея проектора может использоваться

не только для проецирования, но и для зарядки

мобильных устройств.

1. Подключите мобильное устройство к проектору с

помощью переходного USB-кабеля, вставив разъем

USB-A в порт USB с задней стороны проектора.

2. Когда проектор включен, зарядка устройства

осуществляется автоматически.

3. Когда проектор выключен, для включения или

выключения зарядки следует

нажать кнопку Source ( ).

Примечание: Проектор обеспечивает подачу выходного питания 5В/500мА для

зарядки мобильных устройств.

Страница 13

Руководство пользователя

3. Поддержка шрифтов в проекторе ограничена. При открытии документа с

неподдерживаемыми шрифтами программа просмотра документов

автоматически заменяет неподдерживаемые шрифты стандартными

шрифтами. Это может приводить к нарушению компоновки документа.

4. При сложной компоновке документа (со снимками и несколькими

столбцами) его части могут отображаться на разных страницах.

Воспроизведение музыки

Выбор и воспроизведение аудиофайлов.

1. Для прослушивания музыки следует сначала сохранить музыкальные файлы во

внутренней памяти или на внешних устройствах памяти.

2. Кнопками



выберите песню, и н

◎ажмите /OK для запуска воспроизведения

музыки.

3. Кнопки



используются для регулировки громкости музыки.

4.

◎Нажмите /OK для приостановки музыки. Второе нажатие это возобновляет

нормальное воспроизведение.

5. Экран автоматически гаснет через 20 секунд для экономии электроэнергии. Для

включения экрана просто коснитесь клавиатуры, чтобы активировать

проецирование.

6. Нажмите кнопку

(Меню) для входа в режим настройки музыки.

1) Воспроизведение: Выбор режимов воспроизведения, аналогично таблице A

(стр. 16).

2) Избранное: Файлы помеченные значком ★ группируются в папке «Избранное».

(См. вводную часть раздела «Избранное» на стр. 21.)

Примечание: Проектор поддерживает следующие форматы аудиофайлов:

RU

Формат файла Расширение файла

MP3 *.mp3

WAV *.wav

OGG *.ogg

Использование наушников

Проектор имеет встроенный динамик,

обеспечивающий качественное воспроизведение

звука. Кроме того, к гнезду AV этого устройства

можно подключать наушники или внешние

динамики. При подключении наушников внутренний

динамик автоматически отключается.

Менеджер файлов

Менеджер файлов позволяет удобно и быстро работать с файлами, находить и

проецировать файлы различных форматов.

1. Выберите пункт

«Файл»

в главном меню, и нажмите

◎/OK для открытия списка файлов.

Страница 20

Руководство пользователя

2. В списке файлов найдите и выберите файл, и

◎нажмите /OK для запуска проецирования.

3. Для управления файлами выделите файл в списке

файлов, и нажмите

(Меню) для открытия

меню «Копирование/Удаление».



Копирование файла Чтобы скопировать

файл на другой накопитель, выберите

п

◎ункт «Копировать» и нажмите /OK.



Удаление файла Чтобы удалить

выбранный файл, выберите пункт

◎«Удалить» и нажмите /OK.



Чтобы отменить действие и вернуться в список файлов, нажмите .

Избранное

Вы можете быстро выбирать для воспроизведения те файлы, которые были помечены,

как избранные.

1. Выберите пункт «

Избранное

» в главном меню и нажмите

◎/OK для входа в режим

«Избранное».

2. Выберите файл, и нажмите

◎/OK для открытия выбранного файла.

3. Кнопками «влево/вправо» (





) перейдите к предыдущему/следующему файлу.

4. Кнопкой

(Меню) откройте функцию «Удалить путь».

Примечание: Команда «Удалить путь» удаляет только ссылку на файл из списка

«Избранное». Если требуется удалить сами файлы, выберите в главном

меню пункт «Файл», выберите файл и кнопкой

(Меню) откройте

функцию «Копирование / Удаление».

RU

Настройка

Изменение стандартных настроек проектора: яркости, способа проецирования, языка и

устройств памяти.

1. Яркость

Позволяет настроить яркость в соответствии с окружающим освещением и уровнем

энергопотребления.

Режим Яркость Время

Рекомендация

работы

батареи

Яркий

До 100

80 мин Этот режим обеспечивает

люмен

максимальную яркость

(рекомендуется при питании от

внешнего источника).

Обычный

До 60 люмен 100 мин Стандартный режим с

оптимизацией яркости и

батарейного питания.

Эко

До 40 люмен 120 мин Этот режим рекомендуется для

экономии электроэнергии, когда

проектор работает в батарейном

режиме.

Страница 21

Руководство пользователя

Примечание: Проектор автоматически переключается в режим «Яркий», когда

питание подается от адаптера питания.

2. Режим проецирования (объектива)

Позволяет выбрать режим проецирования в зависимости от типа установки

проектора. Описание процедуры см. на стр. 12.

3. Выбор сюжетного режима

Позволяет выбрать оптимальный режим балансировки яркости, цветности и

контраста для просмотра кинофильмов, фотографий или чтения текста.

.

Кино: оптимальный режим для просмотра фильмов

Обычный: оптимальный режим для просмотра фотографий

Текст: оптимальный режим для просмотра текстовых изображений

4. Источник памяти

Эта функция позволяет выбрать устройство памяти: внутреннюю память, карту

Micro SD или USB-устройство.

: Внутренняя память

: Карта SD/SDHC/SDXC

: USB-накопитель

RU

5. Язык

Позволяет выбрать язык интерфейса системы.

6. Автовыключение

Позволяет включить или выключить функцию автоотключения проектора. Если

функция Автовыключ. включена, проектор автоматически отключается по истечении

заданного периода времени.

7. Система

-

Заводские настройки

Сброс всех настроек проектора к заводским значениям.

-

Обновление микропрограммы

Информация об обновлении микропрограммы приведена на нашем вебсайте.

-

Информация

Shows firmware version: Txxxx/Axxxx

Страница 22

Руководство пользователя

Включение радиосвязи

Перед первым применением выполните следующие действия, чтобы установить на

ваш смартфон или ПК программу контроля радиосвязи.

Установка программы контроля радиосвязи на

компьютер

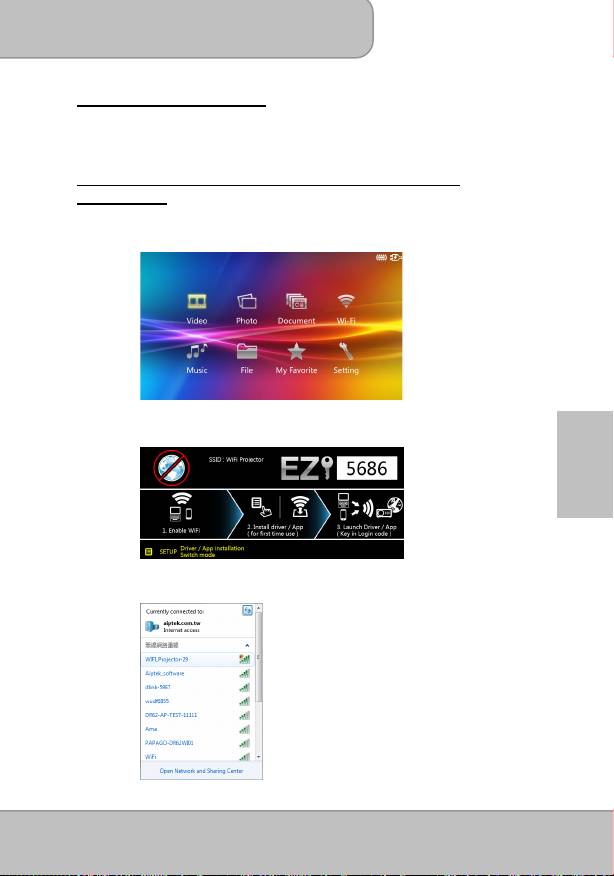

1. Выберите и откройте пункт «

Wi-Fi

» в главном меню для запуска функции

радиосвязи вашего проектора.

2. В окне «Радиопоказ Wi-Fi» отображаются состояние радиосвязи (подключена

или отключена сеть Wi-Fi) и окно пароля подключения к проектору.

RU

3. Включите функцию WLAN на ноутбуке или ПК. Для подключения к радиосети

проектора выберите точку доступа с ярлыком «

WiFi_projector-XX

»

Страница 23

Руководство пользователя

Примечание:

1. Для обнаружения соединения на компьютере должна быть

включена функция беспроводной сети.

2. Отсоедините кабель Ethernet от компьютера, чтобы

устранить воздействие на сигнал радиосети.

3. При подключении к радиосети проектора соединение с

другими радиосетями будет потеряно.

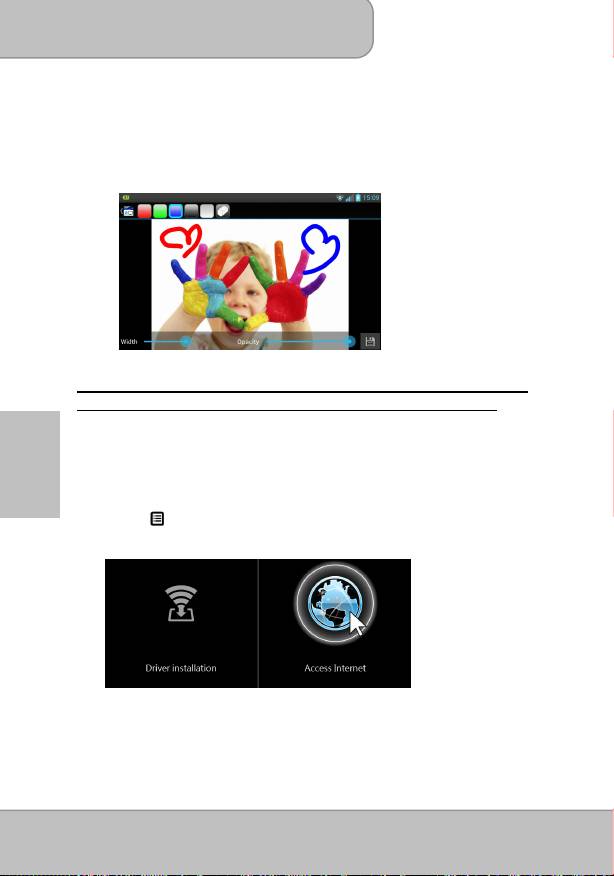

4. Нажмите кнопку

(Меню) на проекторе, чтобы открыть мастер установки

драйвера/приложения.

5. На экране отображается строка IP-адреса и QR-код для установки

драйвера/приложения.

RU

6. Откройте веб-браузер на вашем компьютере и введите стандартный IP-адрес:

http://192.168.111.1

7. В зависимости от вашего компьютера выберите драйвер для Windows или

Mac OS, затем щелкните на значке загрузки драйвера.

Страница 24

Руководство пользователя

8. Дважды щелкните на драйвере

EZ_View

для его установки. Нажмите

<Далее> и следуя экранным инструкциям выполните установку и

перезагрузите компьютер. По завершении установки на рабочем столе

компьютера появится значок

EZ View

.

Примечание: Для переименования сетевого имени (SSID) проектора или

изменения настроек защиты радиосвязи (по умолчанию ввод пароля

выключен) следует в адресной строке веб-браузера ввести IP-адрес

проектора (192.168.111.1) для открытия страницы конфигурации

устройства и перейти к странице настроек для ввода нового сетевого

имени или создания пароля доступа.

RU

Страница 25

Руководство пользователя

Прямая радиосвязь с проектором

Прямая радиосвязь с проектором позволяет быстро начать презентацию или

просмотр кинофильма с вашего компьютера, планшетного ПК или смартфона, но

при этом теряется доступ к имеющейся сети Wi-Fi (нет радиодоступа к Интернету).

Если для проецирования вам требуется доступ в Интернет, рекомендуется

использовать режим домашней сети (см. стр. 32).

Прямое радиопроецирование с компьютера

1. Выберите и откройте пункт «

WiFi

» в главном меню проектора.

2. Запишите код доступа, состоящий из 4 цифр: XXXX. Эта информация

потребуется вам для доступа в дальнейшем.

3. Выберите в списке сетей точку доступа «WIFI-Projector-XX», чтобы подключить

компьютер к радиосети проектора.

RU

4. Дважды щелкните на значке

EZ View

на рабочем столе компьютера,

чтобы запустить программу.

5. Введите код доступа (см. шаг 2), и нажмите <OK> для подтверждения.

Страница 26

Руководство пользователя

6. После успешного входа радиопроецирование с компьютера на проектор начнет

работать.

Дополнительные функции EZ View

Характеристика Описание

1 ~ 4: Позволяет проецировать

изображения от 4 разных

устройств на одном экране

A. Полиэкран

Л/П: Меняет местами левое и

правое изображения на экране

Моноэкран: Возврат к

полноэкранному изображению

В режиме зеркала изображение

B. Режим зеркала

дублируется на экране

RU

компьютера.

Расширение экрана компьютера

C. Расширение

на экран проектора.

Ссылка на страницу

D. Ссылка

загрузок/контроля конфигурации

проектора.

Щелкните для закрытия

E. Выход

приложения.

Щелкните для выбора

оптимального режима для

просмотра фильмов или

фотографий.

F. Режим

Видео: оптимальный режим для

просмотра фильмов

Графика: оптимальный режим для

просмотра фотографий

Щелкните для улучшения

совместимости с программами

G. Совместимый

сторонних производителей.

режим

(Скорость (частота кадров)

радиопотока может уменьшиться.)

Передача аудиопотока на динамик

проектора.

Примечание: Чтобы при этом

H. Аудиопоток

убрать звук от компьютера,

выключите звук динамиков на

компьютере выбрав «сурдинка».

Страница 27

Руководство пользователя

Установка программы контроля радиосвязи в системах

Apple или Android

Программа EZ View для смартфонов Android и Apple iDevice

EZ View

— это приложение, используемое на смартфонах Android и Apple iDevice

для передачи фотографий и презентаций на проектор. EZ View используется только

при радио-подключении. Если телефон подключается к проектору с помощью

кабеля, то следует пользоваться встроенной функцией видеовывода вашего

телефона.

Установка EZ View с сайта Google Play™ (для устройств Android)

1. Подключитесь к Интернету и откройте

приложение Google Play™ или

веб-страницу Google Play™. (Google Play™ — товарный знак компании Google

Inc.)

2. В строке поиска введите EZ View. (Либо сосканируйте QR-код на странице

установки.)

3. Нажмите <УСТАНОВИТЬ> для загрузки и установки программы EZ View.

RU

4. Следуя инструкциям, выполните установку.

Страница 28

Руководство пользователя

Установка EZ View с сайта Apple App Store (для устройств Apple i-Device)

1. Подключите айфон к Интернету и запустите приложение App Store.

2. В строке поиска введите . (Либо сосканируйте QR-код на странице установки.)

3. Нажмите <УСТАНОВИТЬ> для загрузки и установки программы EZ View.

RU

Прямое радиоподключение к проектору с устройств Android или

Apple

Для передачи изображения на проектор с помощью программы EZ View требуется

установить прямую радиосвязь вашего смартфона Android или Apple iDevice с

проектором либо подключиться к радиосети, к которой подключен проектор.

1. Выберите и откройте пункт «Wi-Fi» в главном меню для запуска функции

радиосвязи вашего проектора.

Страница 29
