Introduction

Chère cliente, cher client,

Nous vous remercions de l

’achat de ce produit.

Cet  appareil  est  conforme  aux  exigences  des  directives  européennes  en  vigueur.  La  déclaration  de

conformité est disponible auprès de:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

Afin de maintenir cet état et d

’assurer une exploitation sans danger, vous devez absolument respecter ce

manuel de commande!

Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions

de commande et de sécurité!

Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous

droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Non-responsabilité

Ce mode d

’emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou

inexactitudes, veuillez-nous informer sous l

’adresse mentionnée au verso du manuel.

ABUS Security-Center GmbH n

’est pas responsable d’erreurs techniques et typographiques et se réserve

du droit d

’effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels

de commande.

ABUS Security-Center n

’est pas responsable de dommages directs et indirects, liés à l’équipement, la

performance et l

’usage de ce produit. Aucune garantie n’est accordée pour le contenu de ce document.

25

Français

Explication des symboles

Un éclair dans le triangle signifie qu

’il y a un danger pour la santé, par exemple, une

décharge électrique.

Un point d

’exclamation dans le triangle renvoie à une remarque importante dans ce

manuel à laquelle il faut penser.

Vous trouvez ce symbole lorsque des conseils et des informations concernant le

fonctionnement sont fournis.

Conseils de sécurité importants

La garantie ne couvre pas les dommages causés par le non-respect de ce mode

d

’emploi. ABUS n’est pas tenu de vous indemniser de vos pertes indirectes !

ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les

préjudices individuels causés par de fausses manipulations ou le non-respect des

instructions de sécurité.

La garantie ne couvre pas de tels cas.

Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la

protection de votre santé ainsi qu

’à la protection de l’appareil. Veuillez lire les indications suivantes

avec attention :



Aucune pièce interne du produit ne nécessite un entretien. Par ailleurs, tout démontage du produit

entraînera automatiquement une annulation de la certification (CE) et de la garantie.



En cas de chute, même de faible hauteur, le produit risque d

’être endommagé.



Installez le produit de manière à ce que le capteur d

’images de l’appareil ne soit pas directement

exposé aux rayons du soleil. Veuillez respecter les instructions d

’installation fournies dans la notice

d

’utilisation, voir chapitre correspondant.

Évitez d

’utiliser le produit dans les conditions ambiantes suivantes :



Emplacement humide ou humidité élevée de l

’air



Froid ou chaleur extrême



exposition directe aux rayons du soleil



En présence de poussières et de gaz, de vapeurs ou de solvants inflammables



Fortes vibrations



Champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs



Toute installation de la caméra sur des surfaces instables est interdite.

Consignes de sécurité générales :



Ne laissez pas traîner le matériel d

’emballage. Dans les mains d’un enfant, les films et sacs en

plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.



Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de portée des

enfants en raison des petites pièces qu

’ils pourraient avaler.



Veuillez ne jamais introduire d

’objets à l’intérieur de l’appareil à travers ses orifices.



Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun

produit non compatible.



Veuillez respecter les consignes de sécurité et les manuels utilisateur des autres appareils raccordés.



Avant de mettre l

’appareil en service, veuillez vérifier s’il est endommagé. Si c’est le cas, ne mettez

pas l

’appareil en service !



Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques.

Toute tension supérieure est susceptible de détruire l

’appareil et de compromettre votre sécurité

(danger d

’électrocution).

26

Français

Consignes de sécurité

1.

Alimentation électrique : bloc d

’alimentation 100-240 V CA, 50/60 Hz

/

 12 V CC, 1,5 A (compris à la

livraison)

N

’utilisez cet appareil qu’avec une source de courant qui fournit la tension secteur indiquée sur la plaque

signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez

vous adresser à votre fournisseur d

’électricité. Coupez l’alimentation électrique de l’appareil avant de

procéder à toute opération d

’installation ou de maintenance.

2.

Surcharge

Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant

entraîner un risque d

’électrocution ou d’incendie.

3.

Nettoyage

Nettoyez l

’appareil uniquement avec un chiffon humide et n’utilisez pas de produits de nettoyage

agressifs. Veuillez pour cela couper l

’alimentation électrique de l’appareil.

Avertissements

Avant la première mise en service, toutes les consignes de sécurité et d

’utilisation doivent être lues et

respectées !

1.

Veuillez respecter les consignes suivantes afin d

’éviter que le câble et la prise secteur ne soient

endommagés :



Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.



Ne pliez pas et ne tordez pas le câble secteur.



Pour débrancher l

’appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.



Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin

que la gaine plastique du câble ne puisse pas fondre.

2.

Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :



N

’ouvrez jamais le boîtier ou le bloc d’alimentation.



N

’introduisez aucun objet métallique ou inflammable à l’intérieur de l’appareil.



Afin d

’éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser

une protection contre les surtensions.

3.

Lorsqu

’un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à

votre distributeur.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension

d

’alimentation pendant l’installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel.

Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais

aussi pour d

’autres personnes.

Câblez l

’ensemble du système en faisant en sorte que le secteur et le circuit de basse tension

restent séparés et qu

’ils ne puissent entrer en contact lors d’une utilisation normale ou suite à

une défaillance.

Déballage

Lorsque vous sortez le dispositif de l

’emballage, traitez-le avec grand soin.

En cas d

’un dommage eventuel de l’emballage original, testez d’abord le dispositif. Si le dispositif

démontre des dommages, renvoyez-le avec l

’emballage et informez-vous auprès du service de

livraison.

27

Français

Contenu

1.

Usage approprié ...................................................................................................... 28

2.

Livraison .................................................................................................................. 28

3.

Caractéristiques et fonctions ................................................................................. 28

4.

Description de la caméra ........................................................................................ 29

5.

Montage / installation .............................................................................................. 29

5.1

Montage de la caméra ................................................................................. 29

5.2

Orientation de la caméra ............................................................................. 30

5.3

Alimentation électrique ................................................................................ 31

5.4

Installation du câble vidéo ........................................................................... 31

6.

Entretien et nettoyage ............................................................................................. 31

6.1      Entretien ...................................................................................................... 31

6.2      Nettoyage .................................................................................................... 32

7.

Recyclage ................................................................................................................. 32

8.

Donnèes techniques ............................................................................................... 32

28

Français

1. Usage approprié

La caméra dôme convient tant au fonctionnement de jour que de nuit. Grâce au degré de protection

IP66, elle peut être utilisée en extérieur comme en intérieur. La caméra dôme extérieure jour/nuit est

équipée d

’un capteur d’image de haute qualité. Elle permet une vidéo surveillance en association avec

un enregistreur vidéo ou un écran de surveillance.

Vous trouverez une description détaillée des fonctionnalités de l

’appareil dans le chapitre « 3.

Caractéristiques et fonctions ».

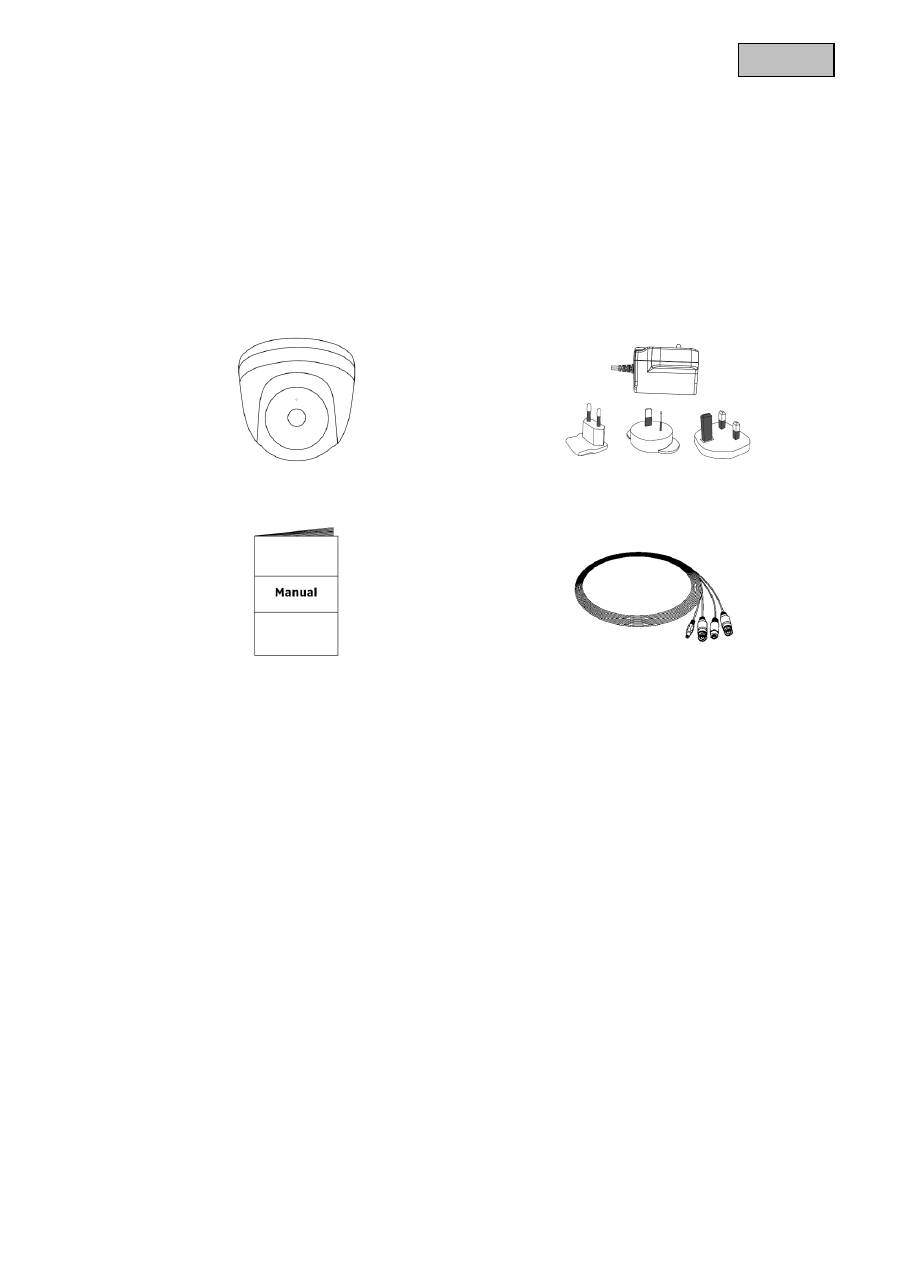

2.  Livraison

Mini-caméra dôme extérieure jour/nuit

avec matériel de montage

Bloc d

’alimentation avec prises EU, UK et AU

12 V CC / 1,5 A

Instructions

Câble combiné 20 m

3.  Caractéristiques et fonctions



  Caméra-dôme extérieure compacte de vision diurne/nocturne



  Nombreuses possibilités d

’installation de la caméra, en intérieur ou en extérieur



  Design sobre et haut degré de protection (IP66)



  Haute résolution de 600 lignes TV



  Câble combiné de 20 mètres compris



  Extension parfaite de TVVR30004 ou TVVR30104

29

Français

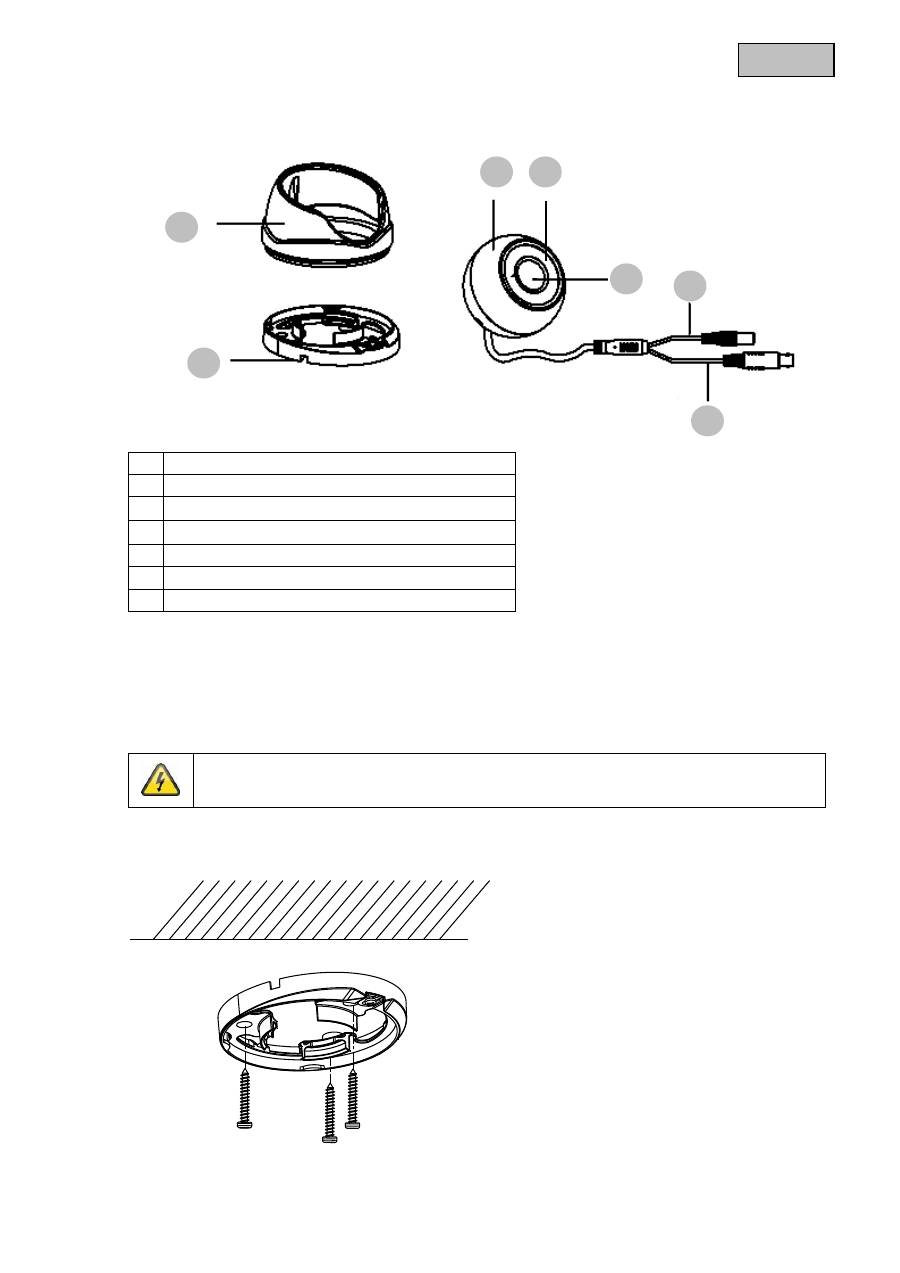

4. Description de la caméra

1

Capuchon de la caméra

2

Socle

3

Boîtier de la caméra

4

LED IR

5

Objectif

6

Tension d

’alimentation

7

Signal vidéo

5. Montage / installation

5.1  Montage de la caméra

ATTENTION !

Pendant le montage, l

’alimentation électrique de la caméra doit être coupée.

Desserrez les vis de fixation du capuchon de la caméra et retirez-les. Utilisez le gabarit de perçage joint

pour percer les trous de fixation. Fixez le socle à l

’aide de vis et de chevilles jointes.

1

2

3

4

5

6

7

30

Français

Faites passer le câble à travers le socle et, si nécessaire à travers l

’ouverture latérale. Fixez ensuite le

capuchon de la caméra et resserrez les vis de fixation.

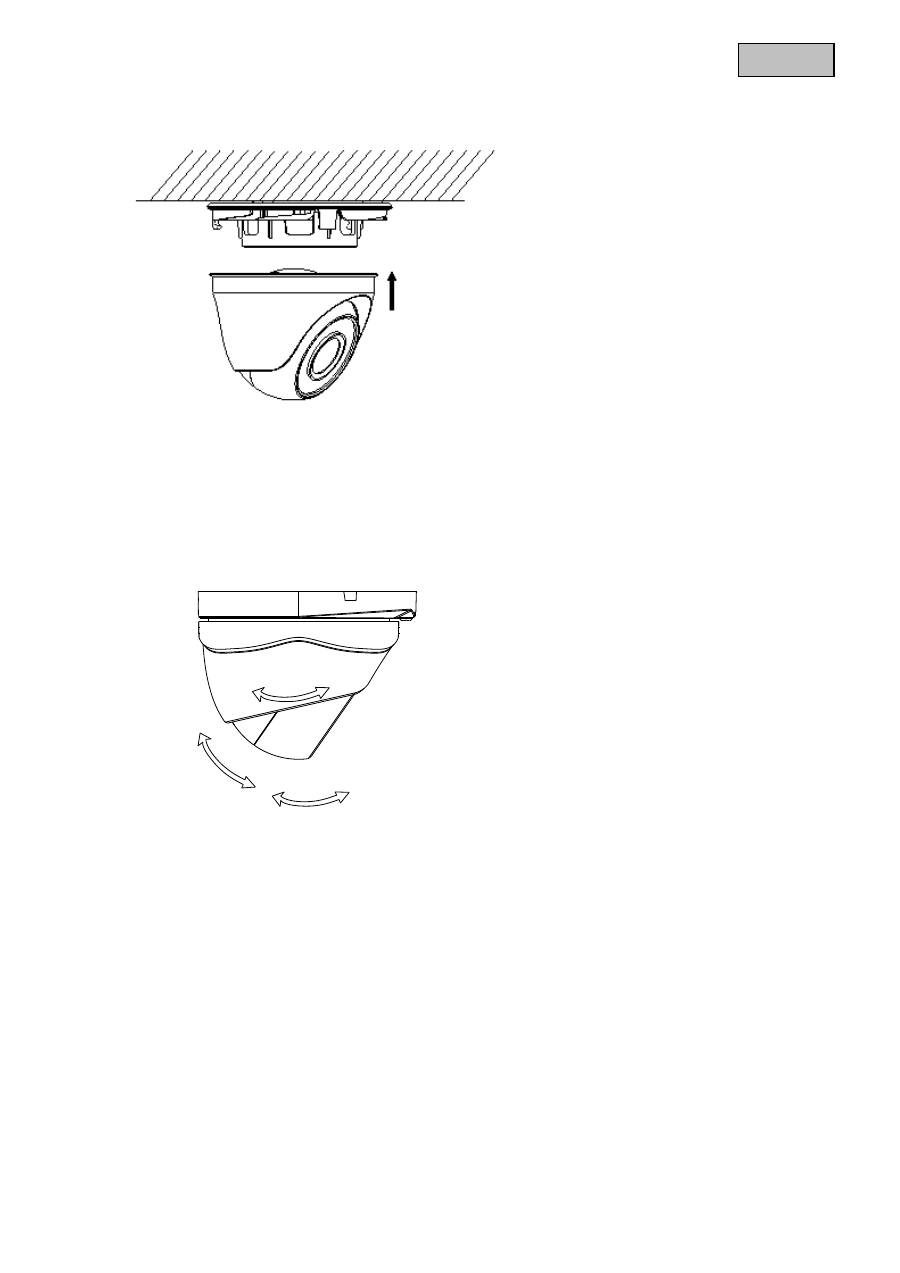

5.2  Orientation de la caméra

Desserrez les vis de fixation pour régler l

’orientation de la caméra.

L

’orientation de la caméra peut maintenant être réglée sur 3 axes.

Une fois que vous avez terminé, resserrez les vis.

360° 0~90° 0~75°

Inclinaison

  75°

Pivotement

  90°

Rotation

360°

31

Français

5.3  Alimentation électrique

ATTENTION !

Avant de commencer l

’installation, assurez-vous que la tension secteur correspond bien à

la tension nominale de la caméra.

(1)  Signal vidéo (BNC)

(2)  Tension d

’alimentation

12 V CC (5,5 x 2,1 mm)

Les caméras sont prévues pour une tension d

’alimentation de 12 V CC. Veuillez tenir compte de la

polarité lors du raccordement. Un bloc d

’alimentation est prévu pour le raccordement (fiche ronde, 5,5

mm x 2,1 mm).

5.4  Installation du câble vidéo

Afin de transmettre le signal vidéo à un convertisseur, écran ou enregistreur, un câble coaxial de type

RG59  avec fiche mâle BNC doit être branché au raccord  « Video-OUT ». La longueur du câble jusqu

’au

prochain appareil ne doit pas dépasser 150 m. Afin d

’augmenter la portée, des amplificateurs de signaux

adéquats peuvent être utilisés.

6. Entretien et nettoyage

6.1  Entretien

Vérifiez régulièrement l

’état physique du produit et contrôlez également si le boîtier démontre des

dommages.

Quand vous pensez  qu

’une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez

qu

’il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu

’une utilisation sûre n’est plus possible quand



Le dispositif montre un dommage visible,



Le dispositif ne fonctionne plus.

Attention:

Le produit ne doit pas être entretenu par vous-même. Vous ne devez donc pas tester ou

entretenir les pièces à l

’intérieur du produit, n’ouvrez donc jamais le produit.

1

2

32

Français

6.2  Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu

avec de l

’eau tiède.

Veillez qu

’aucun liquide n’arrive dans le dispositif.

N

’utilisez pas de produits de nettoyage chimiques.

7. Recyclage

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et

l

’exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci

de protection de l

’environnement, l’appareil en fin de vie doit être séparé des ordures

ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de

votre appareil usagé peut être assuré par les organismes officiels de collecte présents

dans votre pays. Respectez les prescriptions locales lors de l

’élimination des matériaux.

Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne

faisant pas partie de l

’Union Européenne) auprès des administrations locales. La collecte

et le recyclage séparés permettent de préserver les ressources naturelles et d

’assurer un

recyclage du produit dans le respect des règles de protection de la santé et de

l

’environnement.

8. Donnèes techniques

Numéro de type

TVCC34010

Capteur d

’image

DIS 1/3"

Type de caméra

Caméra extérieure jour/nuit

Résolution

600 TVL

Éléments d

’image (utiles)

720 (H) x 480 (V)

Objectif

3.6 mm, objectif fixe

Angle de vue horizontal

68,4°

Commutation jour/nuit

Filtre d

’arrêt IR électromagnétique

Éclairage minimal (couleur)

0,1 lux

Éclairage minimal (IR)

0 lux

Réduction du bruit

> 52 dB

Réglage électronique de

l

’obturateur

1/25 ~ 1/15 000 s

Compensation du rétro-éclairage

Oui

Système vidéo

PAL / NTSC

LED IR

12

Portée IR

10 m

Raccordements

Signal vidéo (BNC), tension d

’alimentation (CC)

Tension d

’alimentation

12 V CC

Consommation d

’électricité

5 W maxi

Température de fonctionnement

De -20 °C à 50 °C

Humidité

90 % maxi

Degré de protection

IP 66

Dimensions (H x



)

89,6 mm x 59,1 mm

Poids

400 g
