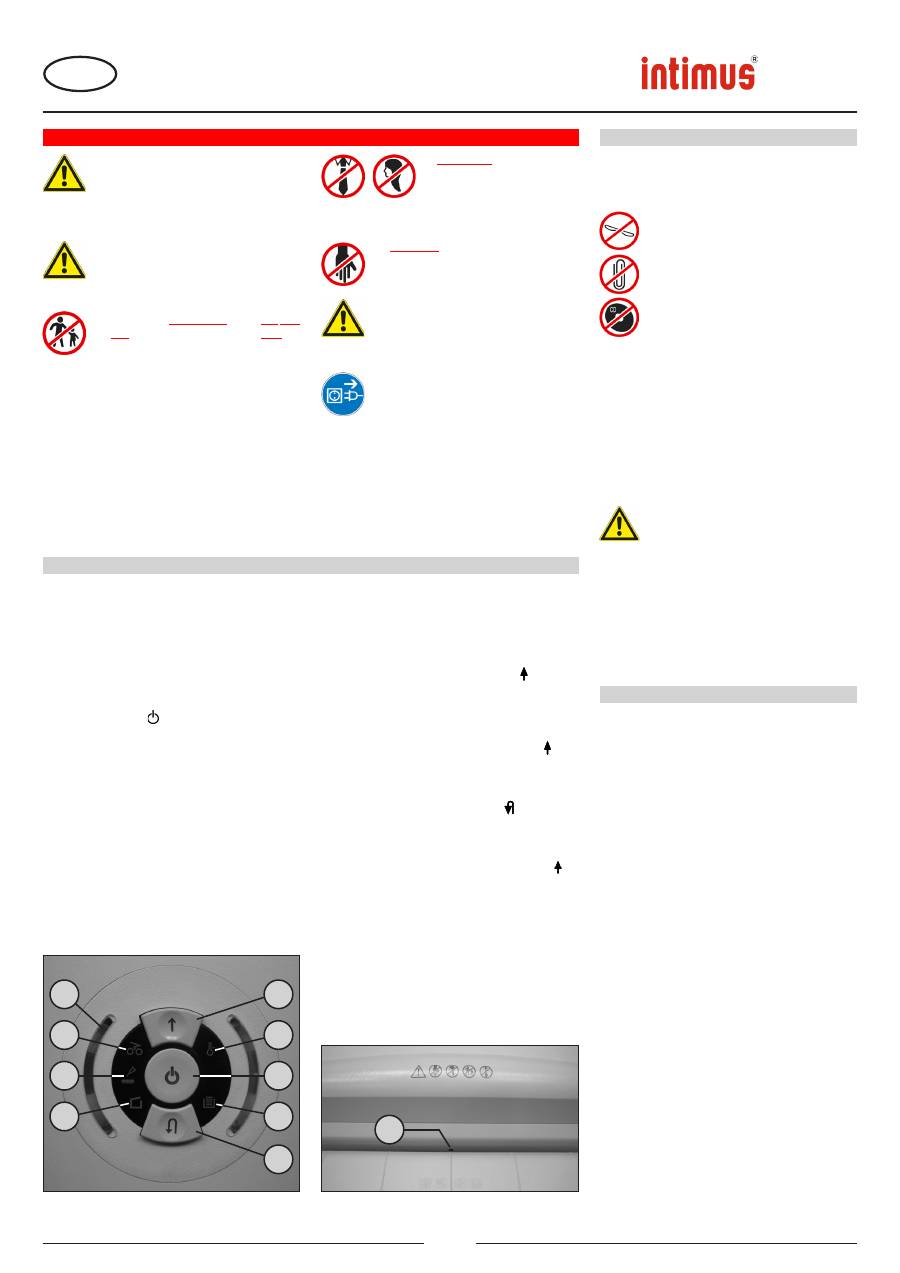

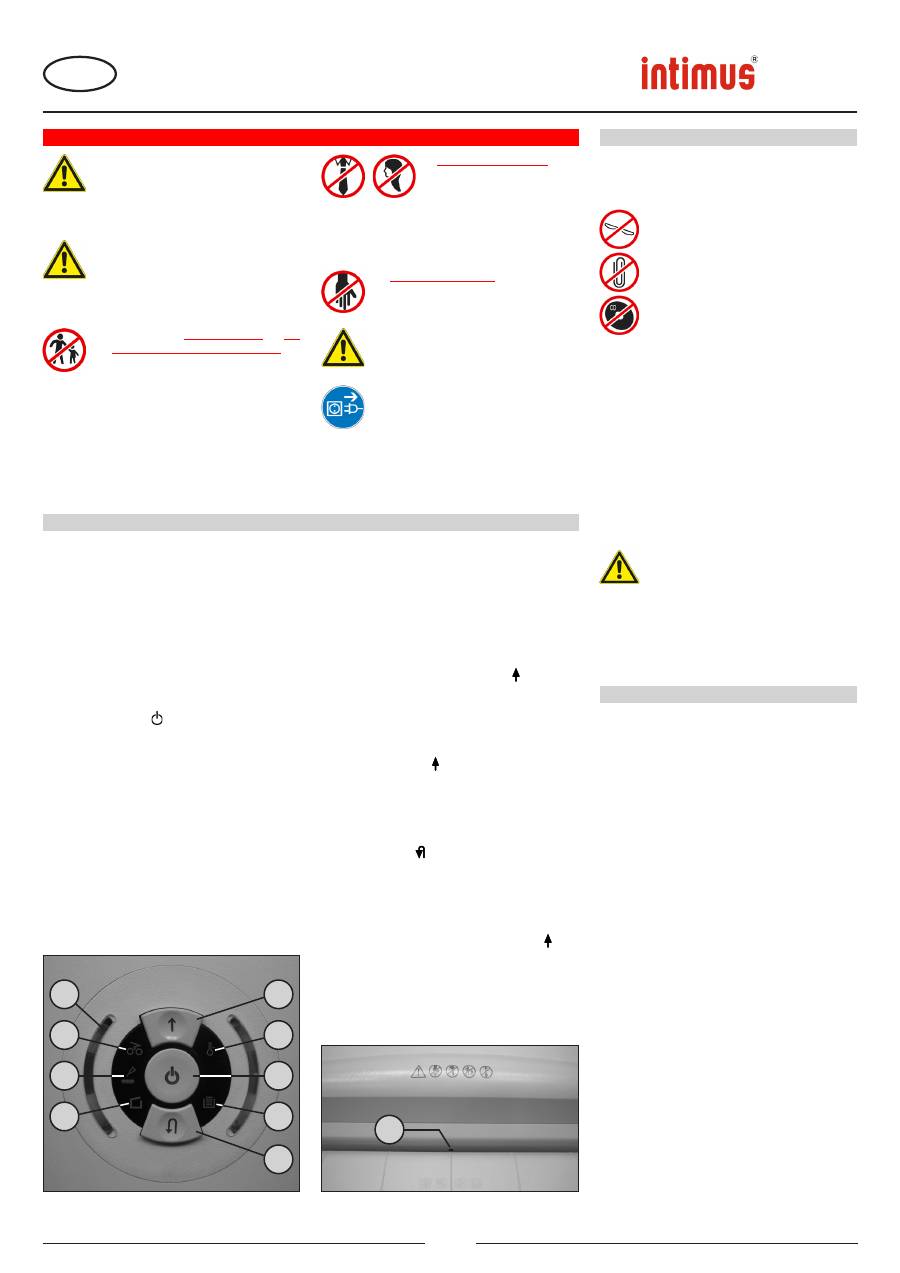

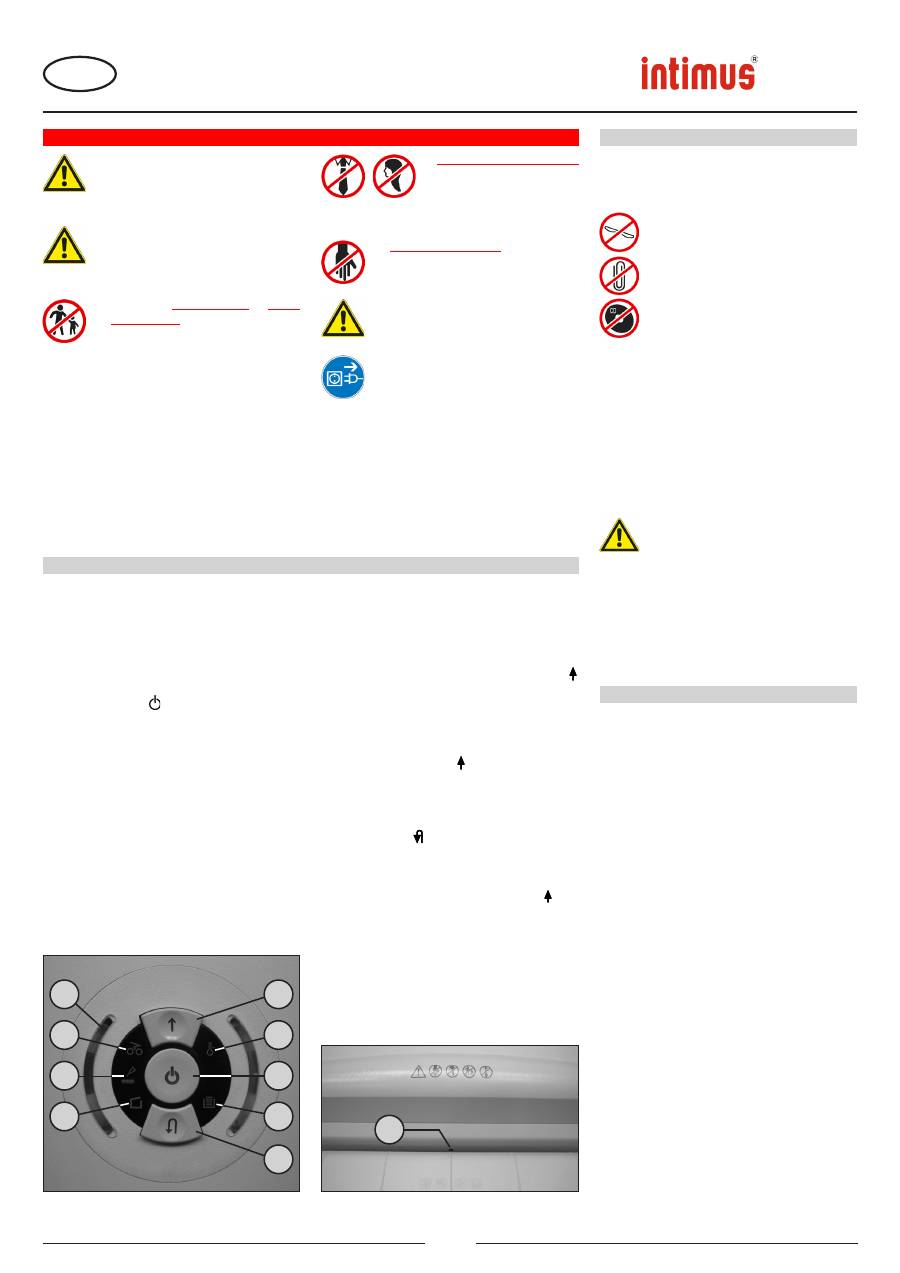

ELEMENTI DI COMANDO:

7  = Indicatore di controllo (Fig. 1)

    “Lubrificare  con  olio  l’utensile  di

taglio”

  Si accende quando occorre lubrificare con

olio l’utensile di taglio della versione cross-

cut. La procedura deve essere confermata

premendo il tasto di corsa indietro (4) (vedi

descrizione nel capitolo “MANUTENZIONE

UTENSILE DI TAGLIO”).

8  = Indicatore di controllo (Fig. 1)

    “Sportello aperto” / “Guasto sportello”



a)

“Sportello aperto”



Si accende quando è aperto lo sportello

dell’armadietto  inferiore.  L’apparecchio

viene  disinserito  automaticamente

e  non  può  essere  reinserito  finché  è

aperto lo sportello.



b)

“Guasto elettrico”

      Lampeggia

quando  vi  è  un  guasto

elettrico  del  sensore  sportello.

L’apparecchio  viene  disinserito.

Rivolgersi  al  proprio  rivenditore

specializzato.

9  = Indicatore di controllo (Fig. 1)

    “Sovraccarico del motore” /

    “Guasto elettrico”



Per  le  istruzioni  consultare  la  rispettiva

descrizione nel capitolo “GUASTO”.



a)

“Salvamotore”



Si  accende  dopo  che  il  motore  si  è

disinserito  a  causa  di  un  sovraccarico.

L’apparecchio  non  può  essere  inserito

durante  la  fase  di  raffreddamento  del

motore.



b)

“Guasto elettrico”

      Lampeggia

  quando  vi  è  un  guasto

elettrico all’interno della scheda di circuito

di  controllo.  Contemporaneamente

lampeggia  l’indicatore  a  LED    del

tasto  funzione  (2).  L’apparecchio

viene  disinserito.  Rivolgersi  al  proprio

rivenditore specializzato.

10 = Indicatore di controllo

    “Sacco di raccolta pieno” (fig. 1)

    Si  accende  quando  il  sacco  di  raccolta  è

pieno e deve essere svuotato.

    Il dispositivo di taglio viene disinserito.

INSERIMENTO DELL’APPARECCHIO:

Per commutare l’apparecchio sullo stato “pronto

per l’uso” procedere come segue:

-  Azionare brevemente il tasto funzione (1).

-  L’indicatore  a  LED    del  tasto  funzione  (1)

si  accende  e  segnala  che  l’apparecchio  è

“pronto per l’uso”.

-  L’apparecchio può essere caricato.

INTRODUZIONE DI FOGLI SINGOLI:

-  Introduzione  della  carta  nella  bocca

d‘immissione e invio alle taglierina.

-  La macchina s‘innesta automaticamente con

rotazione in senso di taglio assumendo la carta.

Dopo l‘operazione di trinciatura la macchina si

disinnesta automaticamente.

Note:

per  la  frantumazione  di  fogli  trasparenti,

l’apparecchio  deve  essere  commutato

manualmente  sulla  corsa  in  avanti  (mantenere

premuto il tasto di corsa in avanti (2) per ca. 2

secondi).

La  frantumazione  può  essere  arrestata  in

qualsiasi  momento  azionando  il  tasto  funzione

(1) (funzione “stop”). Per proseguire, mantenere

premuto il tasto di corsa in avanti (2) per ca. 2

secondi.

L’apparecchio  si  disinserisce  automaticamente

se non viene utilizzato per ca. 5 minuti.

Nota:

  inserendo  una  quantità  adeguata  di

carta  al  centro  del  vano  d’alimentazione,

perpendicolarmente  all’utensile  di  taglio,

otterrete sempre un perfetto risultato di taglio per

quanto  concerne  le  dimensioni  delle  particelle,

e  dunque  il  livello  di  sicurezza  menzionato  nel

depliant ai sensi della norma DIN 32757.

Non  caricare  mai  nell’apparecchio

una quantità di materiale superiore a

quella  massima  indicata  (vedi  “DATI

TECNICI”)!

Se  viene  ciononostante  caricata

una  quantità  eccessiva  di  materiale

nell’utensile di taglio, consultare la voce

“INCEPPAMENTO  DI  MATERIALE

NELL’APPARECCHIO”  nel  capitolo

“GUASTO”.

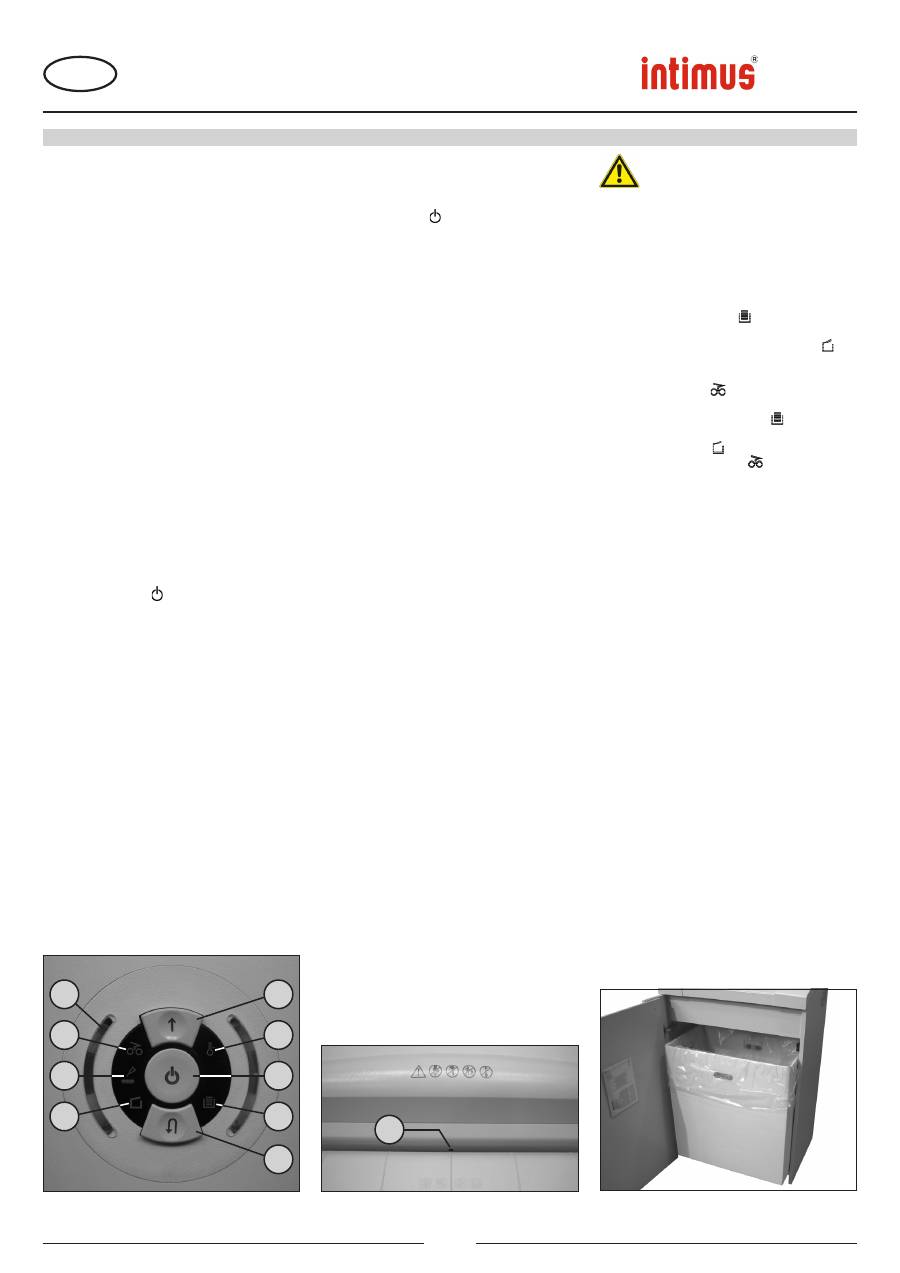

SVUOTARE IL

SACCO DI RACCOLTA (fig. 3):

Quando il sacco di raccolta è pieno, la macchina

si  spegne.  L’indicatore  di  controllo    (10)  si

accende.  Svuotare  il  sacco  come  descritto  qui

di seguito:

-  Aprire la porta. L’indicatore di controllo   (8) si

accende. Se c’è ancora del materiale nel vano

di alimentazione, si accende anche l’indicatore

di controllo   (6).

-  Prelevare  il  sacco  pieno  e  svuotarlo.

L’indicatore di controllo   (10) si spegne.

-  Inserire  il  sacco  vuoto  e  chiudere  la  porta.

L’indicatore di controllo   (8) si spegne.

-  Se  l’indicatore  di  controllo

  (6)  è  acceso

,

azionare  brevemente  il  tasto  di  corsa  in

avanti  (2).  Il  materiale  rimasto  nel  vano  di

alimentazione  viene  frantumato  e  l’indicatore

si spegne.

Nota:

 l’apparecchio funziona solo se lo sportello

è chiuso!

INDICATORE

DINAMICO DELLO STATO DI CARICO:

Per evitare che il materiale si inceppi e assicurare

una  frantumazione  continua  ed  efficace  dei

supporti di dati, l’indicatore di controllo (5) (fig. 1),

che si trova vicino ad uno degli interruttori, indica

nel modo seguente, durante la frantumazione, il

livello di carico del motore:

luce verde:

carico < 50%

luce gialla:

carico 50 - 75%

luce rossa:

carico 75 - 100%

Fig. 3

Fig. 2

4

Fig. 1

2

9

1

10

3

6

7

8

5

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

I

USO

Traduzione del manuale originale di istruzioni per l’uso

Übersetzung der Originalbetriebsanleitung

21

Fig. 4

4

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

I

MANUTENSIONE

ANOMALIE DI FUNZIONAMENTO

MANUTENZIONE UTENSILE DI TAGLIO

(cross-cut):

Gli utensili di taglio cross-cut devono essere

lubrificati con olio dopo un dato intervallo di

funzionamento. Se si accende l’indicatore di

controllo   (7), procedere come segue:

Mettere  dell‘olio  speciale  in  dotazione  su  un  foglio

di carta e inserire poi il foglio nel dispositivo di taglio

attraverso il vano di alimentazione.

La  carta  entra  nella  macchina  e  l’olio  lubrifica  il

dispositivo di taglio.

Nota:  perché  l’indicatore  si  spenga  dopo  la

lubrificazione con olio si deve confermare questa

procedura come segue:

-  Aprire lo sportello quanto basta perché si accenda

l’indicatore di controllo (8). Gli indicatori di controllo

 (7) e (4) lampeggiano.

-  Azionare il tasto di corsa indietro   (4) e mantenerlo

premuto  finché  non  si  spegne  l’indicatore  di

controllo   (7).

-  Chiudere nuovamente lo sportello.

L’utensile  di  taglio  inizia  ora  automaticamente  un

ciclo  di  pulizia  (corsa  in  avanti/indietro)  e  infine  si

disinserisce.  L’apparecchio  è  di  nuovo  pronto  per

l’uso.  Per  un’ulteriore  ordinazione  dell’olio  speciale,

vedere al punto “ACCESSORI SPECIALI”.

FUNZIONE AUTOMATICA

DI RISPARMIO ENERGETICO:

Se l’apparecchio non viene utilizzato per ca. 5 minuti,

esso si disinserisce automaticamente. L’indicatore a

LED   del tasto funzione (1) per la funzione “pronto

per  l’uso”  si  spegne.  Per  reinserire  l’apparecchio,

azionare brevemente il tasto funzione.

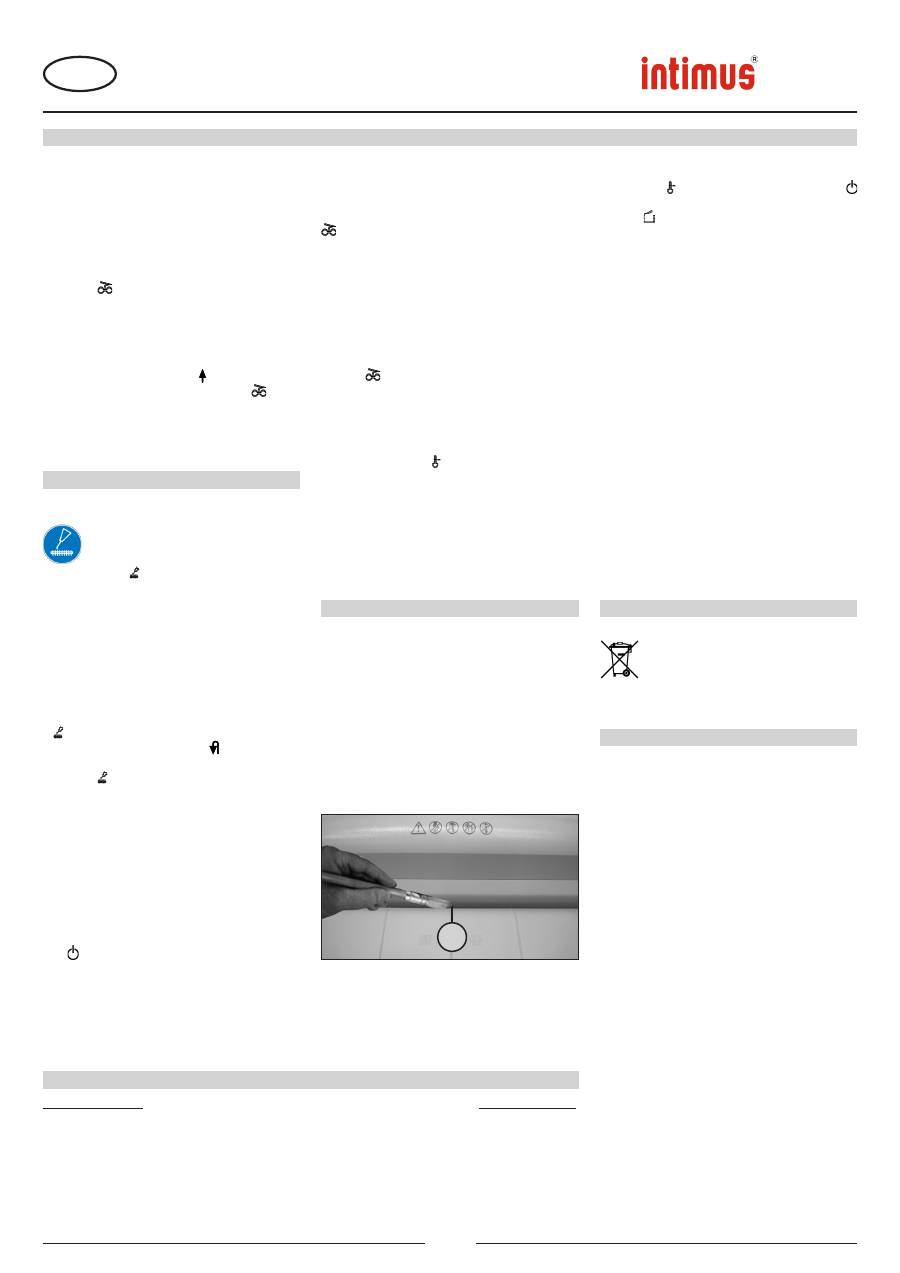

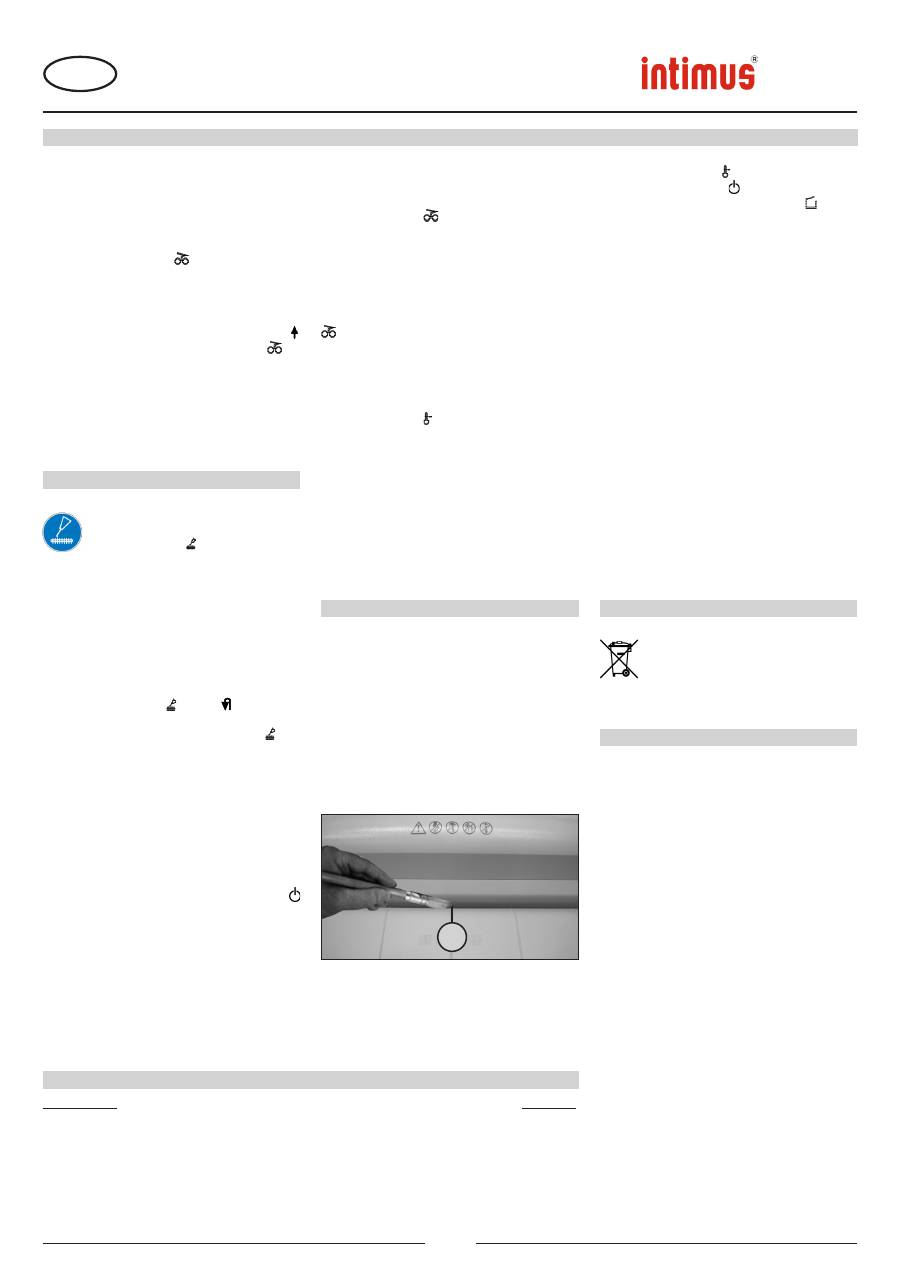

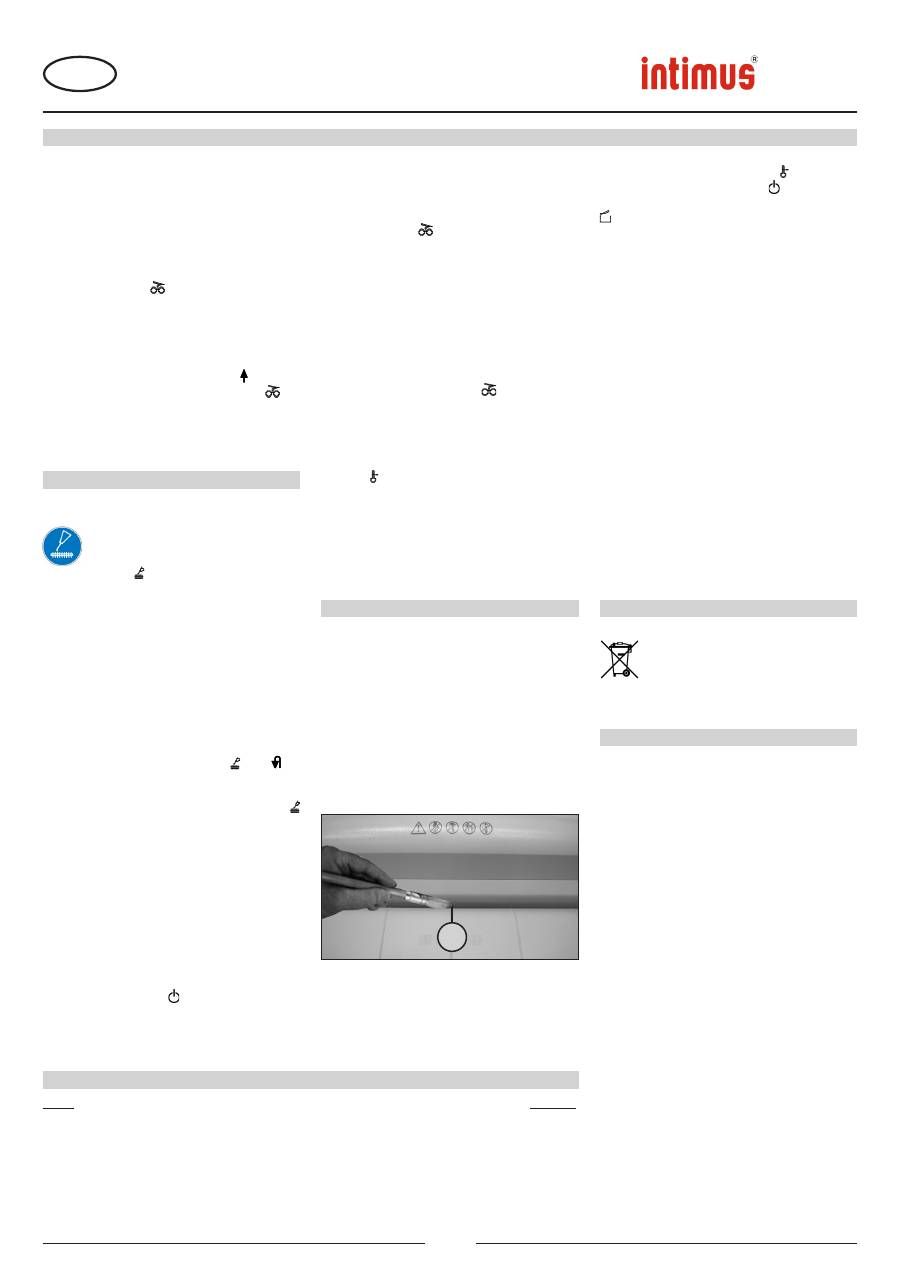

PULIZIA DELLE FOTOCELLULE (Fig. 4):

Se  restano  dei  pezzi  di  carta  nella  fessura  di

alimentazione  (ad  es.  dopo  un  inceppamento  della

carta) è possibile che l’apparecchio non si disinserisca

più per via della fotocellula “bloccata”.

Si  possono  rimuovere  i  pezzi  di  carta  e/o  pulire  la

fotocellula  caricando  nell’utensile  di  taglio  un  altro

foglio  di  carta  o  commutando  l’apparecchio  sulla

corsa  indietro  e  pulendo  gli  “occhi”  della  fotocellula

con un pennello.

Traduzione del manuale originale di istruzioni per l’uso

Übersetzung der Originalbetriebsanleitung

22

MANUTENSIONE

INCEPPAMENTO DI

MATERIALE NELL’APPARECCHIO:

(Funzione autoreverse)

In  caso  di  inceppamento  dovuto  al  caricamento

eccessivo di materiale, l’apparecchio reagisce come

segue:

-  L’utensile di taglio si blocca, esegue poi una breve

corsa  indietro  (il  materiale  viene  sbloccato)  e  si

arresta.  Il  motore  viene  disinserito.  L’indicatore  di

controllo   (6) si accende.

Procedere come segue:

-  Rimuovere la carta riportata indietro.

-  L’utensile  di  taglio  esegue  automaticamente  una

corsa  in  avanti  e  frantuma  i  resti  di  carta  rimasti

nell’utensile  di  taglio.  Durante  la  corsa  in  avanti

è  acceso  l’indicatore  a  LED    del  tasto  di  corsa

in  avanti  (2).  L’indicatore  di  controllo

  (6)  si

spegne.

-  Proseguire  la  frantumazione  con  una  quantità  di

carta inferiore.

FOTOCELLULA OCCUPATA

ALL’APERTURA SPORTELLO:

Se  all‘apertura  della  porta  c‘è  ancora  del  materiale

nel  vano  di  alimentazione,  il  motore  si  spegne  e  il

dispositivo di taglio si arresta. L’indicatore di controllo

 (6) si accende.

Chiudere lo sportello e confermare lo stato azionando

brevemente il tasto di corsa in avanti (2). Il materiale

presente  viene  caricato  nell’utensile  di  taglio  e

frantumato.

FOTOCELLULA OCCUPATA

ALL’INSERIMENTO:

Se  all’accensione  della  macchina  c’è  ancora  del

materiale  nel  vano  di  alimentazione,  l’indicatore  di

controllo   (6) si accende.

Rimuovere  il  materiale  e  confermare  lo  stato

azionando brevemente il tasto di corsa in avanti (2).

SALVAMOTORE:

In  caso  di  sovraccarico,  il  motore  si  disinserisce  e

l’indicatore di controllo   (9) si accende.

Dopo un tempo di raffreddamento di ca. 15-20 minuti

(a seconda del modello e della temperatura ambiente)

si può reinserire l’apparecchio.

GUASTO ELETTRICO:

In  caso  di

luce  lampeggiante

  sia  dell’indicatore

di  controllo    (9)  sia  dell’indicatore  a  LED

dell’interruttore di funzione (1) o solo dell’indicatore di

controllo   (8), vi è un guasto elettrico. L’apparecchio

non può essere inserito.

Rivolgersi  in  tal  caso  al  proprio  rivenditore

specializzato.

LISTA DI CONTROLLO IN CASO DI GUASTO:

Se  l’apparecchio  non  funziona,  verificare  i  seguenti

punti:

-  Il

connettore

 è inserito in una presa di rete?

-  Lo

sportello

 è chiuso?

-  Il sacco

di raccolta

 è pieno?

  Seguire  le  istruzioni  del  capitolo  “SVUOTARE  IL

SACCO DI RACCOLTA”.

-  Vi  è  un

inceppamento  di  materiale

nell’apparecchio?

  Seguire  le  istruzioni  “INCEPPAMENTO  DI

MATERIALE NELL’APPARECCHIO”.

-  Il motore è sovraccarico?

  Vedere al punto “SALVAMOTORE”.

Se  nessuno  dei  punti  suindicati  è  pertinente,

rivolgersi al proprio rivenditore specializzato.

Larghezza di taglio:

175SC2:

3,8 mm (strisce)

5,8 mm (strisce)

175CC3:

4x46 mm (cross-cut)

175CC4:

1,9x15 mm (cross-cut)

175CC5:

0,8x12 mm (cross-cut)

175CC6:

0,8x4,5 mm (cross-cut)

Velocità di taglio:

175SC2

:

0,12 m/sec.

175CC3/CC4

:

0,10 m/sec.

175CC5

:

0,15 m/sec.

175CC6

:

0,23 m/sec.

Potenza di taglio:

175SC2

3,8 mm:

40-45 fogli (70g/m

2

)

175SC2

5,8 mm:

65-70 fogli (70g/m

2

)

175CC3

:

40-50 fogli (70g/m

2

)

175CC4

:

25-30 fogli (70g/m

2

)

175CC5

:

15-17 fogli (70g/m

2

)

175CC6

:

8-10 fogli (70g/m

2

)

Tensione d‘allacciamento:

  230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Valvola di dicurezza:

230V/50Hz:

16 A (ritard.)

240/50Hz:

13 A (ritard.)

120V/100/50/60Hz:

20 A (ritard.)

Larghezza utile lavoro:

405 mm

Livello rumorosità:

circa 52 dB(A)

Potenza assorbita:

1,9 kW

Dimensioni (LxPxA):

660x560x1050 mm

Peso:

circa 90 kg

DATI TECNICI

ACCESSORI SPECIALI

Denominazione

N. di matricola.

Saco di plastica, 600 x 500 x 1000 x 0,05 mm

99952

Bottiglietta olio, 110 ml (cross-cut)

88035

Nota:

Per le ordinazioni di pezzi accessori speciali si prega di rivolgersi al proprio riven-

ditore specializzato.

SMALTIMENTO DELLA MACCHINA:

Smaltire  la  macchina  nel  rispetto

dell’ambiente  al  termine  della  durata

d‘utilizzo. Non gettare parti della macchina

o dell’imballaggio nei rifiuti domestici.

SMALTIMENTO

ÁÎÉÏËÏÃÅÓ ÏÄÇÃÉÅÓ ÁÓÖÁËÅÉÁÓ

<<

Κίνδυνος  τραυµατισµού!

ÊÜèå

áéùñï‹ìåíá  áíôéêåßìåíá  ü∂ùò

åßäç  ñïõ÷éóìï‹,  ãñáâÜôåò,

êïóì¤ìáôá,  ìáêñõÜ  ìáëëéÜ

¤  Üëëá  ëõôÜ  áíôéêåßìåíá  íá

âñßóêïíôáé ìáêñõÜ á∂ï ôï Üíïéãìá

ôñïöïäïóßáò ôïõ ìç÷áí¤ìáôïò.

<<

Κίνδυνος τραυµατισµού!

Ìç âÜæåôå ôá ÷∑ñéá

óáò êïíôÜ óôï Üíïéãìá ôñïöïäïóßáò.

<<  Óå ∂åñß∂ôùóç êéíä‹íïõ óâ¤óåôå áì∑óùò ôï

ìç÷Üíçìá á∂ï ôïí ãåíéêü äéáêü∂ôç êéíä‹íïõ

¤ ôñáâ¤îôå ôï êáë¥äéï á∂ï ôçí ∂ñßæá!

<<  ‡ñßí  áíïßîôå  ôï  ìç÷Üíçìá,  ôñáâ¤îôå  ôï

êáë¥äéï ∂áñï÷¤ò á∂ï ôçí ∂ñßæá!

Ôõ÷üí å∂éóêåõ∑ò å∂éôñ∑∂åôáé íá åêôåëï‹íôáé

ìüíïí á∂ï åéäéêü ôå÷íßôç!

<<  Ï  ÷åéñéóìüò  ôçò  ìç÷áí¤ò  å∂éôñœ∂åôáé  íá

ãßíåôáé ìüíï á∂ü œíá Üôïìï êÜèå öïñÜ!

Ç äéÜôáîç ôùí óôïé÷åßùí áóöáëåßáò âáóßæåôáé

óå áóöá뤠÷ñ¤óç ó¥ìöùíá ìå ôïí „Xåéñéóìü

á∂ü œíá Üôïìï“.

<<  Êáôá  ôçí  äéáäéêáóßá  ôåìá÷éóìï‹  äåí

å∂éôñ∑∂ïíôáé  ï∂ïéåóä¤∂ïôå  Üëëåò

å∂åìâÜóåéò óôï ìç÷Üíçìá (∂.÷. êáèÜñéóìá

êë∂.)!

<<

Η  µηχανή  αυτή  δεν  είναι  παιχνίδι  και  δεν

ενδείκνυται για την χρήση από παιδιά!

Η  συνολική  κατασκευή  αναφερόμενη  σε

θέματα  ασφαλείας  (διαστάσεις,  ανοίγματα

τροφοδοσίας,  απενεργοποίση  σε  περίπτωση

κινδύνου  κλπ.)  της  μηχανής  αυτής  δεν

συμπεριλαμβάνει εγγύηση  για ακίνδυνο χειρισμό

από παιδιά.

ÔÏÌÅÁÓ ¬ÑÇÓÇÓ:

Ôï  ôñùêôéêü  ∂ëçñïöïñé¥í

intimus  175SC2/

CC3/CC4/CC5/CC6

  åßíáé  åíá  ìç÷Üíçìá  ãéá

êáôáôåìá÷éóìü ãñá∂ôï‹ õëéêï‹ êÜèå ö‹óåùò.

Η μηχανή επιτρέπεται να χρησιμοποιείται

μόνο για την καταστροφή  χαρτιών!

Η  καταστροφή  άλλων  φορέων  αρχείων

και συνδετήρων καθώς και στα μοντέλα με

πλάτος  κοπής    0,8x12  (CC5)  χιλ.  0,8x4,5

(CC6)  χιλ.  και  συρμάτων  συρραπτικών

μπορεί να προκαλέσει τον τραυματισμό του

ατόμου (π.χ. θριμματισμός στερεών υλικών

κλπ.),  καθώς  και  ζημιές  στη  συσκευή  (π.χ.

καταστροφή του κοπτικού μηχανισμού).

Åîáßñåóç:

Ôá ìïíôœëá ãéá êï∂¤  ìå ∂ëÜôïò êï∂¤ò

3,8mm,  5,8mm,  5x46mm,  1,9x15mm

  ì∂ïñï‹í

å∂ßóçò  íá  ÷ñçóéìï∂ïéï‹íôáé  ãéá  ôïí  ôåìá÷éóìü

ìåìïíùìœíùí

 CD êáé äéóêåô¥í 3,5”!.

ÔχÏÈÅÔÇÓÇ:

-  Á∂ïóõóêåõÜóåôå ôï ìç÷Üíçìá êáé ôï∂ïèåô¤óôå

ôï.

-  Äéáóôñ¥óôå  ôïí  ∂ëáóôéêü  ¤  ÷Üñôéíï  óÜêêï

óôïí  êÜëáèï  óõãê∑íôñùóçò  á÷ñçóôåõì∑íïõ

õëéêï‹.

-  Óõíä∑óåôå ôï ìç÷Üíçìá ìå ôïí ñåõìáôïë¤∂ôç

óôï äßêôõï ∂áñï÷¤ò (ó÷åôéêÜ ìå ôçí á∂áéôï‹ìåíç

áóöÜëåéá  ñå‹ìáôïò  ôçò  ∂ñßæáò  ôïß÷ïõ  âë∑∂å

”ÔŬÍÉÊÁ ÓÔÏɬÅÉÁ”.

Ôá  äéêôõùôÜ  áíïßãìáôá  ôïõ  êéâùôßïõ

÷ñçóéìå‹ïõí ãéá ôçí ø‹îç ôïõ ìç÷áí¤ìáôïò

êáé äåí å∂éôñœ∂åôáé íá óêå∂áóôï‹í ¤ íá

åßíáé âïõëùìœíá!

Ç ó‹íäåóç ñåõìáôï∂áñï÷¤ò óôï ìç÷Üíçìá

íá åßíáé åëå‹èåñç ÷ùñßò åì∂üäéá!

Ç  ÷ñ¤óç  ôïõ  ìç÷áí¤ìáôïò  å∂éôñ∑∂åôáé

ìüíï  åíôüò  êëåéóô¥í  ÷¥ñùí  ì∑ôñéáò

èåñìïêñáóßáò (10 – 25  Êåëóßïõ).

4

2

9

1

10

3

6

7

8

5

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

GR

ΧΕΙΡΙΣΜΟΣ

ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

1  =  ∆ιακόπτης λειτουργίας (εικ. 1)

  “Ετοιµότητα

για

λειτουργία“

/

“Απενεργοποιηµένη

κατάσταση“

/

“Στοπ“

  Αυτός  ο  διακόπτης  περιλαμβάνει  τρεις

λειτουργίες:

α)

“Ετοιµότητα για λειτουργία“



πιέζοντας  ελαφρά  αυτό  το  πλήκτρο

ενεργοποιείται η μηχανή στην κατάσταση

“Ετοιμότητα για λειτουργία“.

    Συγχρόνως  ανάβει  η  ενσωματωμένη

ένδειξη LED  .

β)

“Aπενεργοποιηµένη κατάσταση“



Εάν  πιεστεί  αυτό  το  πλήκτρο  στην

κατάσταση  “Ετοιμότητα  για  λειτουργία“

επί  περ.  3  δευτ.,  απενεργοποιείται  η

μηχανή.



Συµβουλή:

 Σε περίπτωση μη χρήσης της

μηχανής  για  διάστημα  περ.  5  λεπτών,  η

μηχανή απενεργοποιείται αυτόματα.

γ)

“Στοπ“

    Εάν  πιεστεί  ελαφρά  αυτό  το  πλήκτρο

κατά  τη  διάρκεια  λειτουργίας  του

κοπτικού  μηχανισμού,  απενεργοποιείται

και ακινητοποιείται ο μηχανισμός.

2  =  ∆ιακόπτης κίνησης προς τα εµπρός

  (εικ. 1)

  Αυτός  ο  διακόπτης  περιλαμβάνει  τρεις

λειτουργίες:

α)

 Με  ελαφριά  πίεση  του  πλήκτρου

κινείται  ο  κοπτικός  μηχανισμός  για

μερικά  δευτερόλεπτα  προς  τα  εμπρός,

π.χ.  για  εξαγωγή  κατάλοιπων  από  τον

κοπτικό  μηχανισμό.  Συγχρόνως  ανάβει  η

ενσωματωμένη ένδειξη LED  .

β)

 Εάν  πιεστεί  αυτός  ο  διακόπτης  επί  περ.

δύο δευτ., ακολουθεί συνεχής λειτουργία

του κοπτικού μηχανισμού προς τα εμπρός

και μπορεί να γίνει πλήρωση της μηχανής.

Συγχρόνως  ανάβει  η  ενσωματωμένη

ένδειξη LED  .

3  =  ∆ιακόπτης κίνησης προς τα πίσω

  (εικ. 1)

  Με  χειρισμό  αυτού  του  διακόπτη  ο

μηχανισμός κοπής κινείται σύντομα προς τα

πίσω.  Συγχρόνως  ανάβει  η  ενσωματωμένη

ένδειξη LED  .

4  =  ∆ιάταξη ανίχνευσης µε δέσµη φωτός

  (κίνηση προς τα εµπρός) (εικ. 3)

  Αρχίζει  με  τη  διαδικασία  τεμαχισμού  μόλις

γίνει  η  εισαγωγή  του  υλικού  στο  θάλαμο

εισαγωγής.

  Συγχρόνως  ανάβει  η  ένδειξη  LED

  του

διακόπτη κίνησης προς τα εμπρός.

5  =  Ένδειξη ελέγχου (εικ. 1)

  ”Bαθµός φόρτωσης της µηχανής“

Δείχνει κατά τη διάρκεια του τεμαχισμού με

ανάλογο  χρωματιστό  φως  τον  βαθμό  φόρ-

τωσης της μηχανής τη στιγμή αυτή (βλέπε την

περιγραφή στο εδάφιο ”ΔΥΝΑΜΙΚΗ ΕΝΔΕΙΞΗ

ΦΟΡΤΩΣΗΣ“

6  =  Ένδειξη ελέγχου (εικ. 1)

  “Φρακάρισµα  υλικών  στη  συσκευή“  /

“Kατειληµµένο φωτοηλεκτρικό σύστηµα

προστασίας  σε  άνοιγµα  πόρτας  ή  κατά

την ενεργοποίηση“

Για  τις  εκάστοτε  διαδικασίες  βλέπε  την

εκάστοτε

περιγραφή

στο

κεφάλαιο

“ΒΛΑΒΗ“.

α)

“Μπλοκάρισµα υλικού στη συσκευή“



Ανάβει  όταν  εισήχθη  στο  μηχανισμό

κοπής  πολύ  υλικό.  Ο  μηχανισμός  κοπής

μπλοκάρει,  κινείται  κατόπιν  προς  τα

πίσω  και  ακινητοποιείται.  Ο  κινητήρας

απενεργοποιείται.

β)

“Kατειληµµένο

φωτοηλεκτρικό

σύστηµα  προστασίας  σε  άνοιγµα

πόρτας“



Ανάβει όταν κατά το άνοιγμα της πόρτας

υπάρχουν  ακόμη  υλικά  στο  θάλαμο

εισαγωγής.

    Ακινητοποιείται ο κοπτικός μηχανισμός.

    Ο κινητήρας απενεργοποιείται.

γ)

“Kατειληµµένο

φωτοηλεκτρικό

σύστηµα  προστασίας  κατά  την

ενεργοποίηση“



Ανάβει  όταν  κατά  την  ενεργοποίηση  της

μηχανής  υπάρχουν  ακόμη  υλικά  στο

θάλαμο εισαγωγής.

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

23

Åéê. 1

Åéê. 2

ΧΕΙΡΙΣΜΟΣ

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ:

Για  την  ενεργοποίηση  της  μηχανής  στην

κατάσταση  “Ετοιμότητα  για  λειτουργία“

ακολουθήστε τα εξής βήματα:

-  Σύντομος χειρισμός του διακόπτη λειτουργίας

(1).

-  Ανάβει  η  ένδειξη  LED

  του  διακόπτη

λειτουργίας  (1)  για  “Ετοιμότητα  για

λειτουργία“.

-  Μπορεί να εισάγετε υλικά στη μηχανή.

ÔÑÏÖÏÄÏÓÉÁ ÌÏÍÏÖÕËËÏÕ XÁÑÔÉÏÕ:

-  ‡åñÜóôå ÷áñôß á∂ï ôçí ó÷éó줠åéóáãùã¤ò

∂ñïò ôï êï∂ôéêü.

-  Ôï  ìç÷Üíçìá  êéíçôï∂ïéåßôáé  áõôïìÜôùò

ìå ∂ñï¥èçóç êáé ∂áßñíåé ôï ÷áñôß ∂ñïò ôá

ì∑óá. Óôï ô∑ëïò ôçò äéáäéêáóßáò ôåìá÷éóìï‹

ôï ìç÷Üíçìá óâ¤íåé áõôïìÜôùò.

Σ υ µ β ο υ λ έ ς :

Γι α   τ η ν   κ α τ α σ τ ρ ο φ ή

φωτοδιαπερατών  μεμβρανών  πρέπει  η  μηχανή

να  ενεργοποιηθεί  με  το  χέρι  για  κίνηση  προς

τα  εμπρός  (κρατήστε  πιεσμένο  το  διακόπτη

κίνησης προς τα εμπρός (2) επί περ. 2 δευτ. ).

Με σύντομο χειρισμό του διακόπτη λειτουργίας

(1)  (λειτουργία  “Στοπ“)  μπορεί  να  διακοπεί

ο  τεμαχισμός  ανά  πάσα  στιγμή.  Για  συνέχιση

κρατήστε  πιεσμένο  τον  διακόπτη  λειτουργάις

προς τα εμπρός (2) επί περ. 2 δευτ.

Σε  περίπτωση  μη  χρήσης  της  μηχανής

για  διάστημα  περ.  5  λεπτών,  η  μηχανή

απενεργοποιείται.

Υπόδειξη:

  Για  να  έχετε  πάντα  το  καλύτερο

δυνατό  αποτέλεσμα  κοπής,  ανταποκρινόμενοι

έτσι στον προδιαγεγραμμένο βαθμό ασφαλείας

σύμφωνα με DIN 32757, πρέπει να προσάγονται

τα  χαρτιά  σε  ορθή  γωνία  προς  τον  μηχανισμό

κοπής, στην επιτρεπτή ποσότητα, στη μέση της

εισόδου χαρτιού του μηχανήματος.

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

7  = Ένδειξη ελέγχου (εικ. 1)

  “Λάδωµα του κοπτικού µηχανισµού“

Αν άβ ε ι   ό τ αν   π ρ έ πε ι  ν α   λ α δ ω θ ε ί

ο  κοπτικός  μηχανισμός  στο  μοντέλο

Cross-Cut.  H  διαδικασία  του  λαδώματος

πρέπει  να  επιβεβαιωθεί  στον  διακόπτη

ο π ι σ θ ο λ ε ι τ ο υ ρ γ ί α ς   ( 4 )   ( β λ έ π ε

περιγραφή  “ΣΥΝΤΗΡΗΣΗ  ΚΟΠΤΙΚΟΥ

ΜΗΧΑΝΙΣΜΟΥ“).

8  = Ένδειξη ελέγχου (εικ. 1)

  “Ανοικτή πόρτα“ / “Βλάβη πόρτας“

α)

“Ανοικτή πόρτα“



Ανάβει  όταν  είναι  ανοικτή  η  πόρτα

του  κάτω  ντουλαπιού.  Η  μηχανή

απενεργοποιείται  αυτόματα  και  δεν

μπορεί  να  ενεργοποιηθεί  όσο  είναι

ακόμη ανοικτή η πόρτα.

β)

“Ηλεκτρική βλάβη“

    Α ν α β ο σ β ή ν ε ι ,

σ ε   π ε ρ ί π τ ω σ η

ηλεκτρικής  βλάβης  στον  μηχανισμό

του  αισθητήρα  της  πόρτας.  Η  μηχανή

απενεργοποιείται.  Ενημερώστε  το

εμπορικό σας κατάστημα.

9  = Ένδειξη ελέγχου (εικ. 1)

  “Υπερφόρτωση του κινητήρα“ /

  “Ηλεκτρική βλάβη“

Για  τις  εκάστοτε  διαδικασίες  βλέπε

την  εκάστοτε  περιγραφή  στο  κεφάλαιο

“ΒΛΑΒΗ“.

α)

“Προστασία κινητήρα“



Ανάβει  όταν  υπερφορτώθηκε  ο

κινητήρας  και  απενεργοποιήθηκε.  Η

μηχανή δεν μπορεί να εκκινηθεί κατά τη

φάση ψύξης του κινητήρα.

β)

“Ηλεκτρική βλάβη“

    Αναβοσβήνει,

 όταν υπάρχει ηλεκτρική

βλάβη  εντός  της  πλακέτας  ελέγχου.

Συγχρόνως  αναβοσβήνει  η  ένδειξη

LED   του διακόπτη λειτουργίας (2). Η

μηχανή  απενεργοποιείται.  Ενημερώστε

το εμπορικό σας κατάστημα.

10 = Ένδειξη ελέγχου

  ”Γεµάτο δοχείο συλλογής“ (εικ. 1)

  Ανάβει  όταν  το  δοχείο  συλλογής  είναι

πλήρες και πρέπει να εκκενωθεί.

  Απενεργοποιείται ο κοπτικός μηχανισμός.

Ποτέ  μην  εισάγετε  στη  συσκευή

π ε ρ ι σ σ ό τ ε ρ α   υ λ ι κ ά   α π ό

τ η ν   α ν α γ φ ε ρ ό μ ε ν η   μ έ γ ι σ τ η

π ο σ ό τ η τ α   ( β λ έ π ε   “ Τ Ε Χ Ν Ι Κ Α

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ“) !

Ε ά ν   π α ρ ό λ α   α υ τ ά   ε ι σ α χ θ ο ύ ν

περισσότερα  υλικά  στον  κοπτικό

μηχανισμό,  βλέπε  “ΒΛΑΒΕΣ“  στο

εδάφιο  “ΜΠΛΟΚΑΡΙΣΜΑ  ΥΛΙΚΩΝ  ΣΤΗ

ΣΥΣΚΕΥΗ“.

ΕΚΚΕΝΩΣΗ ΤΟΥ

∆ΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ (εικ. 3):

΄Οταν  γεμίσει  το  δοχείο,  απενεργοποιείται

η  μηχανή.  Ανάβει  η  ένδειξη  ελέγχου

  (10).

Αδειάστε το δοχείο συλλογής ως ακολούθως:

-  Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου

  (8).  Εάν  υπάρχουν  ακόμη  υλικά  στον

θάλαμο  εισαγωγής,  ανάβει  επιπροσθέτως  η

ένδειξη ελέγχου

 (6).

-  Αφαιρέστε τον γεμάτο σάκο και απορρίψτε το

υλικό. Σβήνει η ένδειξη ελέγχου    (10).

-  Επανατοποθετήστε  τον  άδειο  σάκο  και

κλείστε την πόρτα. Σβήνει η ένδειξη ελέγχου

 (8).

-  Εάν  είναι  αναμμένη  η  ένδειξη  ελέγχου

(6),  πιέστε  σύντομα  τον  διακόπτη  κίνησης

προς  τα  εμπρός  (2).  Στο  θάλαμο  εισαγωγής

τεμαχίζονται  τα  υπόλοιπα  υλικά  και  σβήνει  η

ένδειξη.

Συµβουλή:

  Η  μηχανή  λειτουργεί  μόνο  όταν  η

πόρτα είναι κλειστή.

∆ΥΝΑΜΙΚΗ ΕΝ∆ΕΙΞΗ ΦΟΡΤΩΣΗΣ:

ια  να  αποφύγετε  ενδεχόμενο  μπλοκάρισμα

των  υλικών  και  για  συνεχή  και  αποτελεσματική

καταστροφή  των  φορέων  δεδομένων,

προβάλλεται κατά τη διάρκεια του τεμαχισμού ο

βαθμός φόρτωσης της μηχανής με τη βοήθεια

ένδειξης  ελέγχου  (5)  που  βρίσκεται  στους

διακόπτες (εικ.  1) με ανάλογο χρωματιστό φως

ως ακολούθως:

Πράσινο φως

Φόρτωση <50%

Κίτρινο φως

Φόρτωση 50 – 75%

Κόκκινο φως

Φόρτωση 75 – 100%

175SC2 175CC3 175CC4 175CC5 175CC6

2

9

1

10

3

6

7

8

5

91238 3 03/13

4

Åéê. 2

GR

ΧΕΙΡΙΣΜΟΣ

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

Åéê. 1

Åéê. 3

24

175SC2 175CC3 175CC4 175CC5 175CC6

4

91238 3 03/13

GR

ΣΥΝΤΗΡΗΣΗ

ΒΛΑΒΗ

ΣΥΝΤΗΡΗΣΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ

(cross-cut):

Οι  κοπτικοί  μηχανισμοί  cross-cut  πρέπει  να

λαδωθούν μετά από ορισμένο χρονικ΄οδιάστημα

λειτουργίας. Εάν ανάβει η ένδειξη ελέγχου

(7), ακολουθήστε τα εξής βήματα:

Βάλτε λίγο από το συμπαραδιδόμενο ειδικό λάδι σε ένα

φύλλο χαρτί και αφήστε το να περάσει από τον θάλαμο

εισαγωγής στον κοπτικό μηχανισμό.

Το χαρτί τραβιέται μέσα και συγχρόνως το λάδι φτάνει

στον κοπτικό μηχανισμό για την απαιτούμενη λίπανση.

Συµβουλή:  Για  να  σβήσετε  την  ένδειξη  πρέπει

µετά από την διαδικασία λαδώµατος του κοπτικού

µηχανισµού να ακολουθήσει επιβεβαίωση ως εξής:

-  Ανοίξτε  την  πόρτα  τόσο,  ώστε  ναανάωει  η  ένδειξη

ελέγχου (8). Αναβοσβήνουν οι ενδείξεις ελέγχου   (7)

και   (4).

-  Πιέστε  τον  διακόπτη  κίνησης  προς  τα  πίσω  (4)  και

κρατήστε  τον  πιεσμένο  μέχρι  να  σβήσει  η  ένδειξη

ελέγχου   (7).

-  Ξανακλείστε την πόρτα.

Ο  κοπτικός  μηχανισμός  αρχίζει  τώρα  ένα  κύκλωμα

καθαρισμού (κίνηση προς τα εμπρός και προς τα πίσω)

και  κατόπιν  απενεργοποιείται.  Η  μηχανή  είναι  τώρα

έτοιμη  για  λειτουργία.  Σε  περίπτωση  παραγγελάις

του  ειδικού  λαδιού,  βλέπε  στο  κεφάλαιο  “ΕΙΔΙΚΑ

ΑΞΕΣΟΥΑΡ“.

ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ

ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ:

Εάν  η  μηχανή  δεν  χρησιμοποιηθεί  για  ορισμένο

χρονικό  διάστημα,  απενεργοποιείται  αυτόματα  μετά

από  περ.  5  λεπτά.  Σβήνει  η  ένδειξη  LED

  του

λειτουργικού διακόπτη (1) “Ετοιμότητα για λειτουργία“.

Γιαεπανενεργοποίηση  πιέστε  σύντομα  τον  λειτουργικό

διακόπτη.

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΩΤΟΚΥΤΤΑΡΩΝ (εικ. 4):

Εάν µείνουν κοµµάτια χαρτιού στη σχισµή εισαγωγής

και δεν φεύγουν (π. χ. Μετά από πµλοκάρισµα του

χαρτιού) δεν αποκλείεται να µην απενεργοποιείται

πλέον η συσκευή λόγω της κατειληµµένης διάταξης

ανίχνευσης µε δέσµη φωτός.

Μπορείτε  να  αφαιρέσετε  τα  κομματάκια  χαρτιού  ή

ή  να  καθαρίσετε  τα  φωτοκύτταρα,  εισάγοντας  άλλο

ένα  φύλλο  χαρτιού  ή  λειτουργώντας  τη  μηχανή  με  την

όπισθεν  ταχύτητα  και  σκουπίζοντας  λίγο  τα  μάτια  του

φωτοκύτταρου με ένα πινέλο.

Mετάφραση των πρωτότυπων Οδηγιών χρήσης

Übersetzung der Originalbetriebsanleitung

25

Åéê. 4

ΣΥΝΤΗΡΗΣΗ

ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ:

(Λειτουργία αυτόµατης αλλαγής κατεύθυνσης)

Εάν προξενηθεί πλοκάρισμα του υλικού από εισαγωγή

πολύ υλικού, η μηχανή αντιδρά ως ακολούθως:

-  Ο  μηχανισμός  κοπής  μπλοκάρει,  κινείται  κατόπιν

προς  τα  πίσω  (ελευθερώνει  το  υλικό)  και

ακινητοποιείται.  Ο  κινητήρας  απενεργοποιείται.

Ανάβει η ένδειξη ελέγχου

 (6).

Ακολουθήστε τα εξής βήματα:

-  Αφαιρέστε τα επιστρέφοντα χαρτιά.

-  Ο  κοπτικός  μηχανισμός  κινείται  τώρα  αυτομάτως

προς  τα  εμπρός  και  κόβει  το  υπόλοιπο  κομμάτι

χαρτιού  που  βρίσκεται  στον  κοπτικό  μηχανισμό.

Κατά  τη  διάρκεια  της  κίνησης  προς  τα  εμπρός

ανάβει η ένδειξη LED   του διακόπτη κίνησης προς

τα εμπρός (2). Σβήνει η ένδειξη ελέγχου

 (6).

-  Συνεχίστε  την  εργασία  με  εισαγωγή  μικρότερων

ποσοτήτων χαρτιών.

ΚΑΤΕΙΛΗΜΕΝΝΟ ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ

ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΟ ΑΝΟΙΓΜΑ ΤΗΣ ΠΟΡΤΑΣ:

Εάν  κατά  το  άνοιγμα  της  πόρτας  υπάρχουν  ακόμη

υλικά  στον  θάλαμο  τεμαχισμού,  απενεργοποιείται  ο

κινητήρας και ακινητοποιείται ο κοπτικός μηχανισμός.

Ανάβει η ένδειξη ελέγχου

 (6).

Κλείστε την πόρτα και επιβεβαιώστε την υφιστάμενη

κατάσταση  με  σύντομη  πίεση  του  διακόπτη  κίνησης

προς τα εμπρός (2). Τα υπάρχοντα υλικά προσάγονται

στον κοπτικό μηχανισμό και τεμαχίζονται.

ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ

ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΗΝ ΕΝΕΡΓΟΠΟΙΗΣΗ

Η  ένδειξη  ελέγχου

  (6)  ανάβει  όταν  κατά  την

ενεργοποίηση  της  μηχανής  υπάρχουν  ακόμη  υλικά

στον θάλαμο εισαγωγής.

Αφαιρέστε τα υλικά και επιβεβαιώστε την κατάσταση

με  σύντομη  πίεση  του  διακόπτη  κίνησης  προς  τα

εμπρός (2).

ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ:

Εάν  υπερφορτωθεί  ο  κινητήρας,  απενεργοποιείται.

Ανάβει η ένδειξη ελέγχου   (9).

Αφήστε τη συσκευή να κρυώσει περ. 15 – 20 λεπτά

(ανάλογα  με  το  μοντέλο  και  τη  θερμοκρασία  του

χώρου) και επεναεκκινήστε την.

ΗΛΕΚΤΡΙΚΗ ΒΛΑΒΗ:

Εάν  αναβοσβήνει

η  ένδειξη  ελέγχου    (9)  σε

συνδυασμό με την ένδειξη LED   του λειτουργικού

διακόπτη  (1)  ή  μόνο  η  ένδειξη  ελέγχου

  (8)

υφίσταται  ηλκεκτρική  βλάβη.  Δεν  είναι  δυνατή  η

ενεργοποίηση της μηχανής.

Στην  περίπτωση  αυτή  ενημερώστε  το  εμπορικό  σας

κατάστημα.

ΛΙΣΤΑ ΕΛΕΓΧΟΥ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΗΣ:

Εάν δεν λειτουργεί η συσκευή, ελέγξτε τα εξής:

-  Έχει συνδεθεί το

 βύσµα

 με πρίζα δικτύου;

-  Είναι κλειστή η

 πόρτα

;

-  Είναι γεμάτο το δοχείο συλλογής;

  Ακολουθήστε  τις  οδηγίες  στο  κεφάλαιο  ”ΕΚ-

ΚΕΝΩΣΗ ΤΟΥ ΔΟΧΕΙΟΥ ΣΥΛΛΟΓΗΣ“.

-  Υπάρχει

µπλοκάρισµα υλικών

 στη συσκευή;

  Ακολουθήστε  τις  οδηγίες  στο  κεφάλαιο

“ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ“.

-  Έχει υπερφορτωθεί ο

 κινητήρας

;

  Βλέπε “ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ“.

Εάν  δεν  συµβάινει  τίποτα  από  όλα  αυτά,

επικοινωνήστε µε το ειδικό κατάστηµα.

ÔŬÍÉÊÁ ÓÔÏɬÅÉÁ

‡ëÜôïò êï∂¤ò:

175SC2:

3,8 ÷ëóô. (ëùñßäá)

5,8 ÷ëóô. (ëùñßäá)

175CC3:

4x46 ÷ëóô. (cross-cut)

175CC4:

1,9x15 ÷ëóô. (cross-cut)

175CC5:

0,8x12 ÷ëóô. (cross-cut)

175CC6:

0,8x4,5 ÷ëóô. (cross-cut)

Ôá÷‹ôçôá êï∂¤ò:

175SC2

:

0,12 m/s.

175CC3/CC4

:

0,10 m/s.

175CC5

:

0,15 m/s.

175CC6

:

0,23 m/s.

Kï∂ôéê¤ á∂üäïóç:

175SC2

3,8 ÷ëóô.:

40-45 ö‹ëëá (70 ãñ./ì

2

)

175SC2

5,8 ÷ëóô.:

65-70 ö‹ëëá (70 ãñ./ì

2

)

175CC3

:

40-50 ö‹ëëá (70 ãñ./ì

2

)

175CC4

:

25-30 ö‹ëëá (70 ãñ./ì

2

)

175CC5

:

15-17 ö‹ëëá (70 ãñ./ì

2

)

175CC6

:

8-10 ö‹ëëá (70 ãñ./ì

2

)

ÔÜóç ó‹íäåóçò äéêô‹ïõ:

  230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

ÁóöÜëåéá ∂áñåìâïë¤ò:

230V/50Hz:

16 A (ìå õóô∑ñåóç)

240V/50Hz:

13 A (ìå õóô∑ñåóç)

120V/100V/50/60Hz:

20 A (ìå õóô∑ñåóç)

‡ëÜôïò ∑ñãïõ:

405 ÷ëóô.

Èüñõâïò ∑ñãïõ:

52 íôåóéì∂∑ë, ∂åñß∂ïõ

Éó÷‹ò:

1,9 kW

ÄéáóôÜóåéò (‡xÌx†):

660x560x1050 ÷ëóô.

ÂÜñïò:

90 ÷ãñ., ∂åñß∂ïõ

ÅÉÄÉÊÁ ‡ÁÑÅËÊÏÌÅÍÁ

Ïíïìáóßá

Áñéè.∂áñáã.

‡ëáóôéêüò óÜêêïò, 600 x 500 x 1000 x 0,05 ÷ëóô.

99952

Öéáëßäéï ëáäéï‹ 110 ÷ëóôüëéôñá (cross-cut)

88035

Óçìåßùóç:

  Ãéá  ôçí  ∂áñáããåëßá  åéäéê¥í  ∂áñåëêïìœíùí  êáé  ôçí  ∂ñïì¤èåéá

áíôáëëáêôéê¥í, á∂ïôáèåßôå óôïí áíôé∂ñüóù∂ï.

∆ΙΑΘΕΣΗ

∆ΙΑΘΕΣΗ ΤΗΣ ΜΗΧΑΝΗΣ ΣΤΑ ΑΠΟΡΡΙΜΜΑΤΑ:

Η διάθεση της μηχανής στα απορρίμματα

κατά  τη  λήξη  της  διάρκειας  ζωής  της

να  γίνετε  κατά  τρόπο  φιλικό  προς  το

περιβάλλον.  Μη  πετάτε  εξαρτήματα  της

μηχανής  ή  της  συσκευασίας  στα  οικιακά

απορρίμματα.

VIGTIGE SIKKERHEDSOPLYSNINGER

<<  Fare  for  kvæstelser!

Løstsid-

dende beklædningsgenstande,

slips,  smykker  eller  lignende

må ikke komme i nærheden af

papirsprækken!

<<  Fare for kvæstelser!

Stik ikke fingrene ind

i papirsprækken!

<<  I tilfælde af fare slukkes der for maskinen

på hovedafbryderen, nødafbryderen eller

ved at trække stikket ud!

<<  Træk stikket ud, før maskinen åbnes!

Reparationer  må  kun  foretages  af  en

servicetekniker!

<<  Apparatet må kun betjenes af én person

ad gangen!

Sikkerhedselementerne  er  konstrueret  til

farefri betjening i „enmandsdrift“.

<<  Under makuleringen må der ikke gennem-

føres andet arbejde på maskinen (f.eks.

rengøring)!

<<  Maskinen er ikke noget legetøj og den er

ikke egnet til at børn bruger og benytter

den!

Hele  denne  maskines  sikkerhedstekniske

konstruktion (dimensioner, tilføringsåbninger,

sikkerhedsafbrydelsesmekanismer  osv.)

indeholder  ikke  nogensomhelst  garanti  for

en farefri håndtering gennem børn.

ANVENDELSESOMRÅDE:

Makulatoren

intimus  175SC2/CC3/CC4/CC5/

CC6

 er en maskine til makulering af almindelige

dokumenter.

Maskinen  må  kun  anvendes  til

makulering af papir!

Makuleringen af andre slags datamedier

og  ved  modellerne  med  skærebredden

0,8x12  mm  (CC5)  eller  0,8x4,5

mm  (CC6)  også  i  forbindelse  med

hæfteklammer og clips kan medføre, at

personen bliver såret (f. eks. ved at faste

materialer splintrer osv.) og at apparatet

beskadiges  (f.  eks.  ødelæggelse  af

knivene).

Undtagelse:

 Ved modellerne med en skærebred-

de på

3,8mm, 5,8mm, 4x46mm, 1,9x15mm

kan

der også makuleres CD”er eller 3,5” computer-

disketter

enkeltvis

.

OPSTILLING:

-  Maskinen pakkes ud og stilles op.

-  Plasticpose sættes ind i papirbeholderen.

-  Maskinen tilsluttes en stikkontakt (oplysninger

om stikkontaktens krævede sikring fremgår af

de „TEKNISKE SPECIFIKATIONER“).

Gitteråbningerne  i  kabinettet  tjener

til afkøling og må ikke spærres eller

dækkes til!

Der skal være fri adgang til den stik-

kontakt, som maskinen tilsluttes!

Maskinen bør kun opstilles i lukkede

og tempererede rum (10 - 25°C)!

175SC2 175CC3 175CC4 175CC5 175CC6

4

2

9

1

10

3

6

7

8

5

91238 3 03/13

DK

BETJENING

IDRIFTSÆTTELSE

BETJENINGSELEMENTER:

1  = Funktionstast (afb. 1)

    „Driftsklar“ / „Sluk“ / „Stop“

    Denne tast har tre funktioner:



a)

„Driftsklar“



Gennem en kort betjening af denne tast

sættes maskinen til „driftsklar“ tilstand.

      Samtidigt lyser den integrerede lysdiode-

indikator   op.



b)

„Sluk“



Når denne tast holdes nede i driftstilstand

„driftsklar“ i ca. 3 sekunder, så slukkes

apparatet.



Bemærk:

  Bruges  maskinen  ikke

igennem et tidsrum på ca. 5 minutter, så

slukkes apparatet automatisk.



c)

„Stop“

      Ved kort betjening af denne tast, mens

skæreenheden  er  i  gang,  afbrydes

skæreenheden og den bliver stående.

2  = Fremad-tast (afb. 1)

    Denne tast har to funktioner:



a)

 Ved  kort  betjening  af  denne  tast  kører

skæreenheden  frem  i  nogle  sekunder,

f.  eks.  for  at  transportere  resterende

materiale ud af skæreenheden. Samtidigt

lyser den integrerede lysdiode-indikator

 op.



b)

 Holdes  denne  tast  nede  i  ca.  2

sekunder, så kører skæreenheden frem

i vedvarende drift og materiale, som skal

destrueres,  kan  føres  ind  i  maskinen.

Samtidigt lyser den integrerede lysdiode-

indikator   op.

3  = Tilbage-tast (afb. 1)

    Ved  betjening  af  denne  tast  kører

skæreenheden

kortvarigt

baglæns.

Samtidigt  lyser  den  integrerede  lysdiode-

indikator   op.

4  = Lysskranke

    (fremadrettet bevægelse) (afb. 3)

    Starter  makuleringen,  så  snart  materiale

føres ind i skakten.

    Samtidigt  lyser  fremad-tastens  lysdiode-

indikator   op.

5  = Kontrol-indikator (afb. 1)

    „Motorens belastningsgrad“



Viser under makuleringen motorens aktuelle

belastningsgrad gennem lysets farvetone (se

beskrivelsen under „DYNAMISK BELAST-

NINGSINDIKATOR“).

6  = Kontrol-indikator (afb. 1)

    „Materialestop i apparatet“ / „Lysskranke

blokeret  under  åbning  af  dør  eller  når

maskinen tændes “



Vedrørende  fremgangsmåder  se  den

pågældende  beskrivelse  i  afsnittet

„DRIFTSFEJL“.



a)

„Materialestop i apparatet“



Lyser  op,  når  der  blev  tilført  for

meget  materiale  til  skæreenheden.

Skæreenheden blokerer, kører derefter

et lille stykke baglæns og bliver stående.

Motoren standses.



b)

„Lysskranke blokeret

      under åbning af dør“



Lyser  op,  når  der  ved  åbning  af  døren

endnu er noget materiale i skakten.

      Skæreenheden stopper.

      Motoren standses.



c)

„Lysskranke blokeret

      når maskinen tændes“



Lyser  op,  når  der  endnu  er  noget

materiale  i  skakten,  mens  maskinen

tændes.

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

afb. 1

afb. 2

26

BETJENING

Tilfør maskinen aldrig mere end den

oplyste største materialemængde (se

„TEKNISKE DATA“)!

Er  der  alligevel  kommet  for  meget

materiale  ind  i  skæreenheden,  så  slå

op  under  „DRIFTSFEJL“  angående

„MATERIALESTOP I APPARATET“.

TøMNING AF

PAPIRBEHOLDEREN (afb. 3):

Maskinen  slukker,  når  papirbeholderen  er

fyldt. Kontrol-indikatoren   (10)  lyser op. Tøm

papirbeholderen på følgende måde:

-  Åbn døren. Kontrol-indikatoren   (8) lyser op.

Når  der  endnu  er  materiale  i  skakten,  lyser

desuden kontrol-indikatoren   (6) op.

-  Tag den fyldte pose ud og bortskaf indholdet.

Kontrol-indikatoren   (10) slukkes.

-  Sæt den tomme pose i og luk døren. Kontrol-

indikatoren   (8) slukkes.

-  Såfremt  Kontrol-indikatoren

  (6)  lyser  op,

betjen kort Fremad-tasten (2). Materiale, som

endnu  findes  i  tilføringssprækken,  makuleres

og indikatoren slukkes.

Bemærk:

 Apparatet kører kun ved lukket dør!

DYNAMISK BELASTNINGSVISNING:

For  at  undgå  en  blokering  af  materialet

og  for  således  at  sikre  en  kontinuerlig  og

effektiv  destruering  af  datamedierne,  vises

motorens  aktuelle  belastningsgrad  under

makuleringsproceduren gennem lysets farvetone

af en kontrol-indikator (5) (afb. 1), som er anbragt

ved knapperne, på følgende måde:

Grønt lys:

Belastning < 50%

Gult lys:

Belastning 50 - 75%

Rødt lys:

Belastning 75 - 100%

OPSTART AF APPARATET:

For  at  sætte  maskinen  til  „driftsklar“  gør  De

således:

-  Tryk kort på funktionstasten (1).

-  Lysdiode-indikatoren   til funktionstasten (1)

lyser for „driftsklar“.

-  Materiale kan tilføres maskinen.

TILFøRSEL AF PAPIRARK:

-  Papiret føres gennem sprækken ind til knive-

ne.

-  Maskinen  skifter  automatisk  til  „fremad“  og

trækker papiret ind. Efter makuleringen slukker

maskinen automatisk.

Bemærk:

Til  makulering  af  folier,  hvor  lyset

kan  trænge  igennem,  skal  apparatet  sættes

til  fremadrettet  drift  gennem  manuel  betjening

(Fremad-tasten  (2)  holdes  nede  i  ca.  2

sekunder).

Gennem  kort  betjening  af  funktionstasten  (1)

(„Stop“-funktion)  kan  destrueringsproceduren

stoppes  til  enhver  tid.  Hold  Fremad-tasten  (2)

nede i ca. 2 sekunder for at fortsætte.

Bruges maskinen ikke igennem et tidsrum på ca.

5 minutter, så slukkes apparatet automatisk.

Henvisning:

  For  altid  at  opnå  et  korrekt

skæreresultat med hensyn til partikelstørrelsen

og for således at opnå det i brochuren oplyste

sikkerhedsniveau  i  henhold  til  DIN 32757,  skal

materialet,  som  skal  skæres,  altid  tilføres  i  en

passende mængde og i ret vinkel til skæreværket

i forsyningsskaktens midte.

BETJENINGSELEMENTER:

7  = Kontrol-indikator (afb. 1)

    „Smøre skæreenhed “



Lyser op, når Cross-Cut-typens skæreenhed

skal  smøres  med  olie.  Smøreproceduren

skal bekræftes med Tilbage-tasten (4) (se

beskrivelsen  under  „VEDLIGEHOLD  AF

SKæREENHED “).

8  = Kontrol-indikator (afb. 1)

    „Dør åben“ / „Dørfejl“



a)

„Dør åben“



Lyser  op,  når  underskabets  dør  er

åbnet.  Apparatet  slukkes  automatisk

og  kan  ikke  startes  op  igen,  så  længe

døren står åben.



b)

„Elektrisk fejl“

      Blinker

,  når  der  foreligger  en  elektrisk

driftsfejl  ved  dørens  sensor.  Apparatet

standses.  Henvend  Dem  venligst  til

Deres forhandler.

9  = Kontrol-indikator (afb. 1)

    „Overbelastning af motoren“ /

    „Elektrisk driftsfejl“



Vedrørende  fremgangsmåder  se  i  det

pågældende afsnit „DRIFTSFEJL“.



a)

„Motorbeskyttelse“



Lyser  op,  når  motoren  er  blevet

overbelastet  og  standset.  I  motorens

afkølingsfase  kann  apparatet  ikke

sættes i gang.



b)

„Elektrisk driftsfejl“

      Blinker

,  når  der  foreligger  en  elektrisk

driftsfejl  på  styringens  printkort.

Samtidigt  blinker  lysdiode-indikatoren

  for  funktionstasten  (2).  Maskinen

standses.  Henvend  Dem  venligst  til

Deres forhandler.

10 = Kontrol-indikator

    „Papirbeholder fyldt“ (afb. 1)

    Lyser  op,  når  papirbeholderen  er  fyldt  og

den skal tømmes.

    Skæreenheden slukkes.

4

2

9

1

10

3

6

7

8

5

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

afb. 2

DK

BETJENING

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

afb. 1

27

afb. 3

4

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

DK

VEDLIGEHOLDELSE

FEJL

VEDLIGEHOLD SKæREENHED (cross-cut):

Cross-cut-skæreenheder  skal  forsynes

med  olie  efter  en  bestemt  driftstid.  Gå

frem  på  følgende  måde,  når  kontrol-

indikatoren   (7) lyser op:

Spred en smule af den leverede special-olie på

et ark papir og før dette så gennem skakten til

skæreenheden.

Papiret trækkes ind og samtidigt når også olien

frem  for  at  opnå  den  nødvendige  smøring  af

skæreenheden.

Bemærk:  For  at  slukke  indikatoren  skal

man  efter  en  gennemført  smøring  af

skæreenheden bekræfte denne procedure på

følgende måde:

-  Åbn døren så meget, at kontrol-indikatoren (8)

lyser op. Kontrol-indikatorerne   (7) og   (4)

blinker.

-  Tryk på Tilbage-tasten (4) og hold den nede,

indtil kontrol-indikatoren   (7) slukkes.

-  Luk døren igen.

Skæreenheden  begynder  nu  automatisk  på  en

rensecyklus  (fremad-/tilbagekørsel)  og  slukker

så. Maskinen er nu atter klar til brug. I tilfælde

af,  at  specialolien  skal  bestilles,  slå  op  under

„SPECIALTILBEHøR“.

ENERGIBESPARELSES-AUTOMATIK:

Bruges maskinen ikke for en vis tid, så slukker

den  automatisk  efter  ca.  5  minutter.  Lysdiode-

indikatoren   til funktionstasten (1) for „driftsklar“

slukkes. Tryk kort på funktionstasten for at tænde

igen.

RENSNING AF FOTOCELLERNE (afb. 4):

Skulle det ske, at papirstykker bliver liggende i

indføringssprækken  (f.  eks.  efter  et  papirstop),

så er det muligt, at apparatet ikke længere slår

fra på grund af den „blokerede“ lysskranke.

De kan fjerne papirstykker hhv. rense fotocellen

ved  at  føre  et  yderligere  ark  papir  ind  til

skæreenheden eller ved at lade maskinen køre

baglæns for så kort at viske over fotocellens to

„øjne“ med en pensel.

Oversættelse af den originale brugsvejledning

Übersetzung der Originalbetriebsanleitung

afb. 4

28

VEDLIGEHOLDELSE

MATERIALESTOP I APPARATET:

(Auto-Reverse-funktion)

Indtræder  der  materialestop  på  grund  af  for

meget tilført materiale, så reagerer apparatet på

følgende måde:

-  Skæreenheden blokerer, kører derefter et lille

stykke  baglæns  (materiale  frigives)  og  bliver

derefter stående. Motorens standses. Kontrol-

indikatoren   (6) lyser op.

Gå frem på følgende måde:

-  Tag  papir  ud,  som  er  blevet  transporteret

tilbage.

-  Skæreenheden  kører  nu  automatisk  fremad

og  makulerer  den  papirrest,  som  sidder  i

skæreenheden.  Under  den  fremadgående

transport  lyser  Fremad-tastens  (2)  lysdiode-

indikator  .  Kontrol-indikatoren

  (6)

slukkes.

-  Fortsæt  makuleringen  med  en  mindre

papirmængde.

LYSSKRANKE BLOKERET

UNDER ÅBNING AF DøR:

Hvis  der  ved  åbning  af  døren  endnu  skulle

være  materiale  i  skakten,  slukker  motoren  og

skæreenheden standses. Kontrol-indikatoren

(6) lyser op.

Luk  døren  og  bekræft  tilstanden  gennem

kort  betjening  af  Fremad-tasten  (2).  Det

forhåndenværende  materiale  føres  til

skæreenheden og makuleres.

LYSSKRANKE BLOKERET

NÅR MASKINEN TæNDES:

Kontrol-indikatoren

  (6)  lyser  op,  når  der

endnu  skulle  være  materiale  i  skakten,  mens

maskinen tændes.

Fjern  materialet  og  bekræft  tilstanden  gennem

kort betjening af Fremad-tasten (2).

MOTORBESKYTTELSE:

Overbelastes motoren, så afbryder den. Kontrol-

indikatoren   (9) lyser op.

Efter  en  afkølingstid  på  ca.  15-20  minutter  (alt

efter  model  og  temperaturen  i  lokalet)  kan  De

atter tænde for apparatet.

ELEKTRISK DRIFTSFEJL:

Blinker

  kontrol-indikatoren    (9)  i  forbindelse

med  funktionstastens  (1)  lysdiode-indikator

eller kun kontrol-indikatoren   (8), så foreligger

en elektrisk driftsfejl. Maskinen kan ikke startes

op.

Henvend Dem venligst til Deres forhandler.

TJEKLISTE I TILFæLDE AF DRIFTSFEJL:

Fungerer  apparatet  ikke,  så  kontroller  venligst

følgende punkter:

-  er

netstikket

 tilsluttet til strømnettet?

-  er

døren

 lukket?

-  er

papirbeholderen

 fyldt?

  Følg  instruktionerne  under  „TøMNING  AF

PAPIRBEHOLDEREN“.

-  er der et

materialestop

 i apparatet?

  følg vejledningen under „MATERIALESTOP I

APPARATET“.

-  er

motoren

 blevet overbelastet?

  se under „MOTORBESKYTTELSE“.

Når ingen af kontrolpunkterne er rammende,

så  henvend  Dem  venligst  til  Deres

forhandler.

TEKNISKE SPECIFIKATIONER

Skærebredde:

175SC2:

3,8 mm (strimler)

5,8 mm (strimler)

175CC3:

4x46 mm (cross-cut)

175CC4:

1,9x15 mm (cross-cut)

175CC5:

0,8x12 mm (cross-cut)

175CC6:

0,8x4,5 mm (cross-cut)

Skærehastighed:

175SC2

:

0,12 m/sek.

175CC3/CC4

:

0,10 m/sek.

175CC5

:

0,15 m/sek.

175CC6

:

0,23 m/sek.

Skæreeffekt:

175SC2

3,8 mm:

40-45 ark (70g/m

2

)

175SC2

5,8 mm:

65-70 ark (70g/m

2

)

175CC3

:

40-50 ark (70g/m

2

)

175CC4

:

25-30 ark (70g/m

2

)

175CC5

:

15-17 ark (70g/m

2

)

175CC6

:

8-10 ark (70g/m

2

)

Forsyningsspænding:

230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Sikring:

230V/50Hz:

16 A (træg)

240V/50Hz:

13 A (træg)

120V/100V/50/60Hz:

20 A (træg)

Arbejdsbredde:

405 mm

Støjniveau:

ca. 52 dB(A)

Effekt:

1,9 kW

Mål (BxDxH):

660x560x1050 mm

Vægt:

ca. 90 kg

EKSTRA TILBEHØR

Betegnelse

Ordrenr.

Plasticpose, 600 x 500 x 1000 x 0,05 mm

99952

Olieflaske, 110 ml (cross-cut)

88035

Bemærk:

Ved  efterbestilling  af ekstra  tilbehør og  behov  for reservedele  henviser vi  til

nærmeste forhandler.

BORTSKAFNING

BORTSKAFNING AF MASKINEN:

Når  maskinens  levetid  er  omme,  så

bortskaf den på miljøvenlig måde. Ingen

dele  af  maskinen  eller  emballagen  må

bortskaffes  sammen  med  almindeligt

husholdningsaffald.

VIKTIGE SIKKERHETSHENVISNINGER

<<  Fare  for  personskader!

Hold  løse  deler  av    klær,

slips,  smykker,  langt

hår og andre løse gjenstander

borte fra innføringsåpningen!

<<  Fare  for  personskader!

  Grip  ikke  inn  i

innføringsåpningen med fingrene!

<<  I tilfelle av fare slås maskinen av, enten med

hovedbryteren eller med nød-av-bryteren,

eller ved å dra ut støpslet!

<<  Før maskinen åpnes må støpslet dras ut!

Reparasjoner må bare utføres av fagfolk!

<<  Apparatet må ikke betjenes av flere perso-

ner samtidig!

Sikkerhetsinnretningene  er  konstruert  for

risikofri betjening av én person.

<<  Mens oppkuttingen foregår må det ikke

utføres andre arbeider (f.eks. rengjøring

o.l.) på maskinen!

<<  Maskinen er ikke noe leketøy og er ikke

egnet for barn!

Det sikkerhetstekniske totalkonseptet (mål,

mateåpninger, sikkerhetsutkoblinger osv.) på

denne maskinen gir ingen garanti for at den

kan håndteres farefritt av barn.

BRUKSOMRÅDE:

Datashredderen

intimus  175SC2/CC3/CC4/

CC5/CC6

er en maskin som kutter opp normalt

beskrevet papir.

Maskinen  må  kun  benyttes  for

makulering av papir!

Makuleringen  av  andre  databærere  og

ved  modellene  med  skjærebredden

0,8x12  mm  (CC5)  eller  0,8x4,5  mm

(CC6)  også  av  stifter  og  binders  kan

føre  til  skader  på  personer  (f.eks.  ved.

splintring  av  faste  materialer  etc.)  og

skader på apparatet (f.eks. ødeleggelse

av skjæreverktøyet etc.).

Unntak:

Ved modellene med snittbredde

3,8mm,

5,8mm, 4x46mm, 1,9x15mm

kan også

enkelte

CDer og 3,5” datadisketter makuleres.

OPPSTILLING:

-  Pakk ut maskinen og still den opp.

-  Legg  plastposen  inn  i  oppsamlingsbeholde-

ren.

-  Slutt  maskinen  til  strømnettet  med  støpslet

(angivelser om nødvendig for-sikring av nett-

stikkontakten: se „TEKNISKE DATA“).

Gitteråpningene  i  huset  er  beregnet

på kjøling og må ikke tildekkes eller

lukkes!

Apparatets strømnettilkopling må være

fritt tilgjengelig!

Maskinen må bare brukes i lukkede og

tempererte (10-25 °C) rom!

4

2

9

1

10

3

6

7

8

5

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

N

BETJENING

BRUK

BETJENINGSELEMENTER:

1  = Funksjonsknapp (bilde 1)

    „Driftsklar“ / „AVv / „Stopp“

    Denne knappen har tre funksjoner:



a)

„Driftsklar“



Med et kort trykk på denne knappen blir

maskinen satt på „Driftsklar“.

      Samtidig  lyser  den  integrerte  LED-

indikatoren   opp.



b)

„Av“



Når  denne  knappen  blir  holdt  trykket

i  ca.  3  sek.  i  tilstanden  „Driftsklar“,  blir

maskinen koblet ut.



Merk:

 Når maskinen ikke blir brukt over

et tidsrom på ca. 5 min. kobler maskinen

automatisk ut.



c)

„Stopp“

      Med  et  kort  trykk  på  denne  knappen

mens skjæreverktøyet går, blir det koblet

ut og står.

2  = Foroverknapp (bilde 1)

    Denne knappen har to funksjoner:



a)

 Med  et  kort  trykk  på  denne  knappen

går  skjæreverktøyet  forover  i  et  par

sekunder, f.eks. for å sende ut kuttede

rester som er igjen i maskinen. Samtidig

lyser den integrerte LED-indikatoren

opp.



b)

 Når  denne  knappen  blir  holdt  trykket  i

ca.  to  sekunder,  går  skjæreverktøyet

i  kontinuerlig  drift  og  maskinen  kan

mates.  Samtidig  lyser  den  integrerte

LED-indikatoren   opp.

3  = Tilbakeknapp (bilde 1)

    Når  denne  knappen  blir  trykket,  går

skjæreverktøyet  bakover  en  kort  stund.

Samtidig  lyser  den  integrerte  LED-

indikatoren   opp.

4  = Fotocelle (forovergang) (bilde 3)

    Starter  makuleringen  så  snart  materiale

tilføres innmatingstrakten.

    Samtidig  lyser  LED-indikatoren

  for

foroverknappen opp.

5  = Kontroll-indikator (bilde 1)

    „Motorens belastningsgrad“



Viser under makuleringen avstemt i fargen

motorens momentane belastningsgrad (se

beskrivelse  ved  „DYNAMISK  BELAST-

NINGSINDIKATOR“).

6  = Kontroll-indikator (bilde 1)

    „Materialopphopning  i  maskinen“  /

„Fotocelle tilskygget ved åpen dør eller

ved innkobling“



Fremgangsmåte  se  den  respektive

beskrivelsen i avsnittet „FEIL“.



a)

„Materialopphopning i maskinen“



Lyser  opp  når  det  ble  matet  for

mye  materiale  i  skjæreverktøyet.

Skjæreverktøyet  blokkerer,  går  så  et

stykke  bakover  og  står.  Motoren  blir

koblet ut.



b)

„Fotocelle tilskygget

      ved åpen dør“



Lyser  opp  hvis  det  fremdeles  finnes

materiale i innmatingstrakten når døren

åpnes.

      Skjæreverktøyet stanser.

      Motoren blir koblet ut.



c)

„Fotocelle tilskygget

      ved innkobling“



Lyser  opp  hvis  det  fremdeles  finnes

materiale  i  innmatingstrakten  når

maskinen kobles inn.

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

29

bilde 1

bilde 2

BETJENING

Mat aldri mer enn den angitte største

mengden av materiale inn i maskinen

(se „TEKNISKE DATA“)!

Hvis  det  likevel  har  kommet  for  mye

materiale inn i skjæreverktøyet, se under

„FEIL“  og  „MATERIALOPPHOPNING  I

MASKINEN“.

TøMMING AV

OPPSAMLINGSBEHOLDEREN (bilde 3):

Når  oppsamlingsbeholderen  er  fylt  kobler

maskinen  ut.  Kontroll-indikatoren    (10)  lyser

opp. Tøm  oppsamlingsbeholderen  på  følgende

måte:

-  Åpne  dør.  Kontroll-indikator

  (8)  lyser

opp.  Hvis  det  fremdeles  finnes  materiale

i  innmatingstrakten,  lyser  i  tillegg  kontroll-

indikatoren   (6) opp.

-  Ta ut full pose og deponer innholdet. Kontroll-

indikatoren   (10) slukner.

-  Sett  inn  tom  pose  og  lukk  døren.  Kontroll-

indikatoren    (8) slukner.

-  Hvis kontroll-indikatoren   (6) lyser

,

 trykk kort

på foroverknappen (2). Materiale som er igjen i

matesjakten blir kuttet og indikatoren slukner.

Merk:

 Maskinen går kun når døren er lukket!

DYNAMISK BELASTNINGSINDIKATOR:

For  å  unngå  materialopphopning  og  ved  dette

å oppnå en kontinuerlig og effektiv destruksjon

av  databærene,  vises  under  makuleringen

motorens momentane belastningsgrad ved hjelp

av en kontroll-indikator (5) (bilde 1) som befinner

seg  ved  bryterne  med  lys  avstemt  i  fargen  på

følgende måte:

Grønt lys:

Belastning < 50%

Gult lys:

Belastning 50 - 75%

Rødt lys:

Belastning 75 - 100%

INNKOBLING AV MASKINEN:

Maskinen  kobles  inn  til  „driftsklar“  på  denne

måten:

-  Trykk kort på funksjonsknappen (1).

-  LED-indikatoren    for  funksjonsknappen  (1)

lyser opp for „driftsklar“.

-  Maskinen kan mates.

MATING AV PAPIR I ENKELTARK:

-  Før papiret gjennom innføringsåpningen og hen

til skjæreapparatet.

-  Maskinen kobles automatisk på kjøring forover

og  drar  inn  papiret.  Etter  oppkuttingen  slås

maskinen automatisk av.

Henvisninger:

For  kutting  av  gjennomsiktige

folier  må  maskinen  settes  på  forovergang

manuelt  (hold  foroverknappen  (2)  trykket  i  ca.

2 sek.).

Med  et  kort  trykk  på  funksjonsknappen  (1)

(„Stopp“-funksjon)  kan  kuttingen  stanses  til

enhver tid. Fortsett ved å holde foroverknappen

(2) trykket i ca. 2 sek.

Når maskinen ikke blir brukt over et tidsrom på

ca. 5 min. kobler den ut.

Henvisning:

  For  alltid  å  få  et  korrekt

skjæreresultat som referer til partikkelstørrelsen,

og  slik  å  oppnå  sikkerhetstrinnet  ifølge  DIN

32757 oppgitt i prospektet, må skjærematerialet

alltid  tilføres  vinkelrett  til  skjæreutstyret  og  i

tilpasset mengde i midten av tilførselssjakten til

skjæreutstyret.

BETJENINGSELEMENTER:

7  = Kontroll-indikator (bilde 1)

    „Smøre skjæreverktøy“



Lyser  opp  når  skjæreverktøyet  på  cross-

cut-versjonen  må  smøres.  Smøringen

må  kvitteres  med  tilbakeknappen  (4)

(se  beskrivelse  i  „VEDLIKEHOLD

SKJæREVERKTøY“).

8  = Kontroll-indikator (bilde 1)

    „Dør åpen“ / „Dør feil“



a)

„Dør åpen“



Lyser  opp  når  døren  i  underskapet  er

åpen. Maskinen blir automatisk koblet ut

og kan ikke startes så lenge døren står

åpen.



b)

„Elektrisk feil“

      Blinker

  når  det  er  en  elektrisk  feil  i

dørsensoren.  Maskinen  blir  koblet  ut.

Vennligst ta kontakt med forhandleren.

9  = Kontroll-indikator (bilde 1)

    „Motoroverbelastning“ /

    „Elektrisk feil“



Fremgangsmåte  se  den  respektive

beskrivelsen i avsnittet „FEIL“.



a)

„Motorvern“



Lyser opp når motoren ble overbelastet

og har koblet ut. Mens motoren avkjøles

kan den ikke startes.



b)

„Elektrisk feil“

      Blinker

 når det er en elektrisk feil inne

i  styrekortet.  Samtidig  blinker  LED-

indikatoren    for  funksjonsknappen

(2). Maskinen blir koblet ut. Vennligst ta

kontakt med forhandleren.

10 = Kontroll-indikator

    „Oppsamlingsbeholder full“ (bilde 1)

    Lyser  opp  når  oppsamlingsbeholderen  er

full og må tømmes.

    Skjæreverktøyet kobles ut.

175SC2 175CC3 175CC4 175CC5 175CC6

2

9

1

10

3

6

7

8

5

91238 3 03/13

4

bilde 2

N

BETJENING

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

bilde 1

bilde 3

30

175SC2 175CC3 175CC4 175CC5 175CC6

4

91238 3 03/13

RENGJøRING AV FOTOCELLENE (bilde 4):

Hvis  det  er  igjen  papirbiter  i  innløpsslissen

(f.eks. etter en papiropphopning), er det mulig at

maskinen ikke kobler ut mer fordi fotocellen er

„tilskygget“.

Du kan fjerne papirbitene eller rengjøre fotocellen

ved å mate et ark papir til skjæreverktøyet, eller

sette maskinen i tilbakegang og tørke kort over

de to „øynene“ på fotocellen med en pensel.

N

VEDLIKEHOLD

FUNKSJONSFEIL

VEDLIKEHOLD SKJæREVERKTøY

(cross-cut):

Cross-cut-skjæreverktøy  må  smøres

med olje etter en bestemt driftstid. Når

kontroll-indikatoren    (7)  lyser,  bruk

denne fremgangsmåten:

Fordel  litt  av  den  medleverte  spesialoljen  på

et  ark  papir  og  tilfør  dette  så  skjæreverktøyet

gjennom innmatingstrakten.

Papiret  blir  trukket  inn  og  samtidig

gjennomfører oljen den nødvendige smøringen

i skjæreverktøyet.

Merk: For å slukke indikatoren må smøringen

av  skjæreverktøyet  kvitteres  på  denne

måten:

-  Åpne  døren  til  kontroll-indikatoren  (8)  lyser

opp.  Kontroll-indikatorene    (7)  og    (4)

blinker.

-  Trykk  på  tilbakeknappen  (4)  og  hold  den

trykket til kontroll-indikatoren   (7) slukner.

-  Lukk døren igjen.

Skjæreverktøyet  begynner  nå  automatisk

en

rengjøringssyklus

(forovergang/

tilbakegang)  og  kobler  så  ut.  Maskinen  er

igjen  driftsklar.  For  bestilling  av  spesialolje  se

„SPESIALTILBEHøR“.

ENERGISPARE-AUTOMATIKK:

Når  maskinen  ikke  blir  brukt  på  en  stund,

kobler  den  automatisk  ut  etter  ca.  5  minutter.

LED-indikatoren

  for  funksjonsknappen

(1)  for  „Driftsklar“  slukner.  Trykk  kort  på

funksjonsknappen  for  å  koble  maskinen  inn

igjen.

Oversettelse av den originale driftsinstruksen

Übersetzung der Originalbetriebsanleitung

bilde 4

31

VEDLIKEHOLD

MATERIALOPPHOPNING I MASKINEN:

(Auto-reverse-funksjon)

Når for mye materiale hoper seg opp, reagerer

maskinen på denne måten:

-  Skjæreverktøyet  blokkerer,  går  deretter  et

stykke bakover (materialet blir frigitt) og står.

Motoren blir koblet ut. Kontroll-indikatoren

(6) lyser opp.

Bruk denne fremgangsmåten:

-  Ta ut papir som er ført tilbake.

-  Skjæreverktøyet  gå  nå  automatisk  forover

og  kutter  de  papirrestene  som  er  igjen  i

skjæreverktøyet. Mens maskinen går forover,

lyser  LED-indikatoren    for  foroverknappen

(2). Kontroll-indikatoren   (6) slukner.

-  Forsett  makuleringen  med  en  mindre

papirmengde.

FOTOCELLE TILSKYGGET

VED ÅPEN DøR:

Hvis det ved åpning av døren fremdeles skulle

være  materiale  i  innmatingstrakten,  kobler

motoren ut og skjæreverktøyet stanses. Kontroll-

indikatoren   (6) lyser opp.

Lukk døren og kvitter tilstanden med et kort trykk

på  foroverknappen  (2).  Materialet  blir  matet  til

skjæreverktøyet og kuttet opp.

FOTOCELLE TILSKYGGET

VED INNKOBLING:

Hvis det ved innkobling av maskinen fremdeles

skulle være materiale i innmatingstrakten, lyser

kontroll-indikatoren   (6) opp.

Ta ut materialet og kvitter tilstanden med et kort

trykk på foroverknappen (2).

MOTORVERN:

Hvis  motoren  er  overbelastet,  kobler  den  ut.

Kontroll-indikatoren   (9) lyser opp.

Maskinen kan startes på nytt etter en avkjølingstid

på  ca.  15-20  minutter  (alt  etter  modell  og

romtemperatur).

ELEKTRISK FEIL:

Når kontroll-indikatoren   (9)

 blinker

 sammen

med  LED-indikatoren    for  funksjonsknappen

(1),  eller  bare  kontroll-indikatoren    (8),

foreligger  det  en  elektrisk  feil.  Maskinen  kan

ikke startes.

Ta i dette tilfellet kontakt med forhandleren.

SJEKKLISTE VED FEIL:

Hvis  maskinen  ikke  virker,  kontroller  følgende

punkter:

-  Er

støpslet

 riktig koblet til strømnettet?

-  Er

døren

 lukket?

-  Er

oppsamlingsbeholderen

 full?

  Følg instruksjonene ved „TøMMING AV OPP-

SAMLINGSBEHOLDEREN“.

-  Har

materiale opphopet seg

 i maskinen?

  Følg anvisningene i „MATERIALOPPHOPNING

I MASKINEN“.

-  Er

motoren

 overbelastet?

  Se „MOTORVERN“.

Hvis ikke noe av dette gjelder, ta kontakt med

forhandleren.

TEKNISKE DATA

Skjærebrede:

175SC2:

3,8 mm (strimler)

5,8 mm (strimler)

175CC3:

4x46 mm (cross-cut)

175CC4:

1,9x15 mm (cross-cut)

175CC5:

0,8x12 mm (cross-cut)

175CC6:

0,8x4,5 mm (cross-cut)

Skjærehastighet:

175SC2

:

0,12 m/sek.

175CC3/CC4

:

0,10 m/sek.

175CC5

:

0,15 m/sek.

175CC6

:

0,23 m/sek.

Skjæreeffekt:

175SC2

3,8 mm:

40-45 ark (70g/m

2

)

175SC2

5,8 mm:

65-70 ark (70g/m

2

)

175CC3

40-50 ark (70g/m

2

)

175CC4

:

25-30 ark (70g/m

2

)

175CC5

:

15-17 ark (70g/m

2

)

175CC6

:

8-10 ark (70g/m

2

)

Tilslutningsspenning:

230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

For-sikring:

230V/50Hz:

16 A (treg)

240V/50Hz:

13 A (treg)

120V100V/50//60Hz:

20 A (treg)

Arbeidsbredde:

405 mm

Støynivå:

ca. 52 dB(A)

Effekt:

1,9 kW

Dimensjoner (BxDxH):

660x560x1050 mm

Vekt:

ca. 90 kg

SPESIALTILBEHØR

Betegnelse

Best.-nr.

Plastpose, 600 x 500 x 1000 x 0,05 mm

99952

Liten oljeflaske, 110 ml (cross-cut)

88035

NB:

Henvend  deg  til  forhandleren  for  etterbestilling  av  spesielle  tilbehørsdeler  og  ved

behov for reservedeler.

DEPONERING AV MASKINEN:

Ta  hensyn  til  miljøet  når  maskinen

deponeres etter at den er utbrukt. Ikke

kast deler av maskinen eller emballasjen

i husholdningsavfallet.

DEPONERING

VIKTIGA SÄKERHETSFÖRESKRIFTER

<<  Skaderisk!

Löst  åtsittande

kläder,  slips,  smycken,  långt

hår  och  andra  lösa  föremål

måste hållas borta från inmat-

ningsöppningen!

<<  Skaderisk!

Stick inte in fingrarna i inmat-

ningsöppningen!

<<  Om  fara  uppstår:  Stoppa  omedelbart

maskinen genom att slå från huvudström-

brytaren,  trycka  Nödstopp  eller  dra  ur

nätsladden!

<<  Dra ur nätsladden innan maskinen öppnas!

Reparationer får endast utföras av fackman!

<<  Apparaten  får  inte  användas  av  flera

personer samtidigt!

Säkerhetsorganen är byggda för att kunna

garantera riskfri „enmansmanövrering“.

<<  Medan  papperet  rivs  sönder  får  inga

andra arbeten (t.ex. rengöring) utföras på

maskinen!

<<  Maskinen är ingen leksak och är inte läm-

pad att användas och brukas av barn!

Hela maskinens säkerhetstekniska koncept

(dimensioner, tillförselöppningar, säkerhets

-

frånkopplingar etc.) innehåller inga som helst

garantier för ofarlig hantering av barn.

ANVÄNDNINGSOMRÅDE:

Dokumentförstöraren

intimus 175SC2/CC3/CC4/

CC5/CC6

 är avsedd för sönderrivning av vanliga

dokument.

Maskinen får endast användas för att

sönderdela papper!

Sönderdelning av andra databärare, för

modellerna med skärbredden 0,8x12 mm

(CC5) eller 0,8x4,5 mm (CC6) också gem

och häftklamrar, kan leda till personskador

(t.ex. genom att fasta material splittras),

och skador på maskinen (t.ex. skärverket

förstörs).

Undantag:

 På modellerna med en skärbredd på

3,8mm, 5,8mm, 4x46mm, 1,9x15mm

 kan också

CD-skivor  och  3.5”-datadisketter  fragmenteras

en i taget

.

INSTALLATION:

-  Packa upp maskinen och ställ den på plats.

-  Lägg in plastsäcken i uppsamlingslådan.

-  Anslut maskinens stickkontakt till ett nätuttag

(uppgift om vilken säkring som krävs, se „TE-

KNISKA DATA“ nedan).

Galleröppningarna i kåpan ger kylning

och  får  inte  täckas  över  eller  sättas

igen!

Apparatens  nätanslutningar  måste

vara fritt tillgängliga!

Maskinen bör endast användas i slutet

och tempererat rum (10-25 °C)!

175SC2 175CC3 175CC4 175CC5 175CC6

4

2

9

1

10

3

6

7

8

5

91238 3 03/13

S

HANDHAVANDE

IDRIFTTAGNING

REGLAGE:

1  = Funktionsknapp (bild 1)

    ”Klar att användas”/”Av”/Stopp”

    Den här knappen har tre funktioner:



a)

”Klar att användas”



Trycker  man  kort  på  den  här  knappen

kopplas  maskinen  till  ”klar  att

användas”.

      Samtidigt  tänds  den  integrerade  LED-

angivelsen  .



b)

”Av”



Trycker  man  på  den  här  knappen  i

läget ”klar att användas” ca. 3 sekunder

stängs maskinen av.



Observera:

 Om maskinen inte används

under ca. 5 minuter stängs maskinen av

automatiskt.



c)

”Stopp”

      Trycker  man  kort  på  den  här  knappen

när  skärverket  går  stängs  det  av  och

stannar.

2  = Framåtknapp (bild 1)

    Den här knappen har två funktioner:



a)

 Trycker  man  kort  på  den  här  knappen

går  skärverket  framåt  några  sekunder,

t.ex.  för  att  mata  ut  material  som  är

kvar  i  skärverket.  Samtidigt  tänds  den

integrerade LED-angivelsen  .



b)

 Trycker  man  på  den  här  knappen  ca.

två  sekunder,  går  skärverket  framåt

kontinuerligt  och  det  går  att  mata  in

material  i  maskinen.  Samtidigt  tänds

den integrerade LED-angivelsen  .

3  = Bakåtknapp (bild 1)

    Trycker  man  på  den  här  knappen  går

skärverket kort bakåt. Samtidigt tänds den

integrerade LED-angivelsen  .

4  = Fotocell (framåtgång) (bild 3)

    Startar  sönderdelningen  när  material  förs

in inmatningsenheten.

    Samtidigt  tänds  LED-angivelsen

  i

framåtknappen.

5  = Kontrollangivelse (bild 1)

    ”Motorns belastningsgrad”



Visar  motorns  aktuella  belastningsgrad

under sönderdelningen genom färganpas-

sat ljus (se beskrivning under ”DYNAMISK

BELASTNINGSANGIVELSE“).

6  = Kontrollangivelse (bild 1)

    ”Materialstockning i maskinen”/”fotocell

täckt vid dörröppning eller påkoppling”



Hur  du  skall  gå  tillväga  finns  beskrivet

under rubriken ”STÖRNING”.



a)

”Materialstockning i maskinen”



Tänds när för mycket material har matats

in  i  skärverket.  Skärverket  blockeras,

går  därefter  en  bit  bakåt  och  stannar.

Motorn stängs av.



b)

”Fotocell täckt

      vid dörröppning”



Tänds om det fortfarande finns material i

inmatningsenheten när dörren öppnas.

      Skärverket stannar.

      Motorn stängs av.



c)

”Fotocell täckt

      vid påkoppling”



Tänds om det fortfarande finns material

i inmatningsenheten när maskinen sätts

på.

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

32

bild 1

bild 2

HANDHAVANDE

Mata  aldrig  in  mer  material  än  den

angivna maximimängden i maskinen

(se ”TEKNISKA DATA”)!

Om det ändå skulle ha kommit in för mycket

material  i  skärverket,  se  ”STÖRNING”

under  ”MATERIALSTOCKNING  I

MASKINEN”.

TÖMMA

UPPSAMLINGLÅDA (bild 3):

Om  uppsamlingslådan  är  full  stängs  maskinen

av.  Kontrollangivelsen    (10)  tänds.  Töm

uppsamlingslådan på följande sätt:

-  Öppna  dörren.  Kontrollangivelsen    (8)

tänds.  Om  det  fortfarande  finns  material

i  inmatningsenheten  tänds  dessutom

kontrollangivelsen   (6).

-  Ta  ut  den  fulla  säcken  och  avfallshantera

innehållet. Kontrollangivelsen   (10) släcks.

-  Sätt  i  den  tomma  säcken  och  stäng  dörren.

Kontrollangivelsen   (8) släcks.

-  Om  kontrollangivelsen

  (6)  lyser,  tryck

kort  på  framåtknappen  (2).  Material  som  är

kvar  i  inmatningsenheten  sönderdelas  och

angivelsen slocknar.

Observera:

 Maskinen går endast när dörren är

stängd.

DYNAMISK BELASTNINGSANGIVELSE:

För att förhindra materialstockning och uppnå att

datamedierna förstörs kontinuerligt och effektivt,

visar  motorns  aktuella  belastningsgrad  under

sönderdelningen  genom  kontrollangivelsen  (5)

(bild 1) vid brytarna genom färganpassat ljus på

följande sätt:

Grönt ljus:

Belastning < 50 %

Gult ljus:

Belastning 50 – 75 %

Rött ljus:

Belastning 75 – 100 %

SÄTTA PÅ MASKINEN

För att koppla maskinen till ”klar för användning”

gör du på följande sätt:

-  Tryck kort på funktionsknappen (1).

-  LED-angivelsen    i  funktionsknappen  (1)

tänds för ”klar för användning”.

-  Det går att mata in material i maskinen.

FRAMMATNING AV ENSTAKA ARK:

-  Mata  in  papper  i  skärverket  genom  in-

matningsöppningen.

-  Skärverket startar automatiskt och drar in pap-

peret. När det rivits sönder stoppar maskinen

automatiskt.

O b s e r v e r a :

F ö r   a t t   s ö n d e r d e l a

ljusgenomsläppliga  folier  måste  maskinen

kopplas  till  framåtgång  manuellt  (håll

framåtknappen (2) nedtryckt ca. 2 sek).

Sönderdelningen  kan  alltid  stoppas  genom

att  man  trycker  kort  på  funktionsknappen  (1)

(”stopp”-funktion). För att fortsätta trycker du på

framåtknappen (2) ca. 2 sek.

Om maskinen inte används under ca. 5 minuter

stängs den av.

Observera:

 För att alltid få ett korrekt skärresultat

avseende  partikelstorleken  och  uppnå  den

säkerhetsklass  enligt  DIN  32757  som  anges

i  prospektet,  måste  alltid  materialet  matas  in  i

skärverket i rät vinkel i förhållande till det samma,

mängden  skall  vara  anpassad  och  materialet

skall matas in i mittdelen av matningsschaktet.

REGLAGE:

7  = Kontrollangivelse (bild 1)

    ”Olja skärverk”



Tänds om skärverket i cross-cut-versionen

måste oljas. Oljningen måste kvitteras med

bakåtknappen  (4)  (se  beskrivning  under

”UNDERHÅLL SKÄRVERK”).

8  = Kontrollangivelse (bild 1)

    ”Dörr öppen”/”dörrstörning”



a)

”Dörr öppen”



Tänds  när  dörren  till  underskåpet  är

öppen. Maskinen stängs av automatiskt

och  kan  inte  startas  när  dörren

fortfarande är öppen.



b)

”Elektrisk störning”

      Blinkar

 om det är en elektrisk störning

i  dörrens  sensorsystem.  Maskinen

stängs av. Kontakta din fackhandlare.

9  = Kontrollangivelse (bild 1)

    ”Motor överbelastad”/

    ”Elektrisk störning”



Hur  du  skall  gå  tillväga  finns  beskrivet

under rubriken ”STÖRNING”.



a)

”Motorskydd”



Tänds  om  motorn  har  överbelastats

och  har  stängts  av.  Maskinen  kan  inte

startas när motorn svalnar.



b)

”Elektrisk störning”

      Blinkar

 om det är en elektrisk störning

i  kretskortet.  Samtidigt  blinkar  LED-

angivelsen    i  funktionsknappen  (2).

Maskinen  stängs  av.  Kontakta  din

fackhandlare.

10 = Kontrollangivelse

    ”Uppsamlingslåda full” (bild 1)

    Tänds  när  uppsamlingslådan  är  full  och

måste tömmas.

    Skärverket stängs av.

4

2

9

1

10

3

6

7

8

5

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

bild 2

S

HANDHAVANDE

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

bild 1

33

bild 3

4

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

S

UNDERHÅLL

STÖRNING

UNDERHÅLL AV SKÄRVERKET (cross-cut):

Cross-cut-skärverk  måste  oljas

efter  en  viss  användningstid.  Om

kontrollangivelsen   (7) lyser gör du på

följande sätt:

Fördela  lite  av  den  medföljande  specialoljan

på  ett  ark  papper  och  för  pappret  genom

inmatningsenheten på skärverket.

Pappret dras in och samtidigt kommer oljan som

behövs för smörjningen in i skärverket.

Observera: För att radera angivelsen måste

den här proceduren kvitteras på följande sätt

när skärverket har oljats:

-  Öppna dörren tills kontrollangivelsen (8) tänds.

Kontrollangivelserna   (7) och   (4) blinkar.

-  Tryck  på  bakåtknappen  (4)  och  håll  den

nedtryckt  tills  kontrollangivelsen    (7)

slocknar.

-  Stäng dörren igen.

Skärverket  börjar  nu  automatiskt  en

rengöringscykel (framåt-/bakåtgång) och stängs

sedan  av. Maskinen  är klar att användas  igen.

Om specialolja behöver efterbeställas, se under

”SPECIALTILLBEHÖR”.

ENERGISPARAUTOMATIK:

Om inte maskinen används en stund, stängs den

av automatiskt efter ca. 5 min. LED-angivelsen

i funktionsknappen (1) för ”klar för användning”

slocknar.  Tryck  kort  på  funktionsknappen  för

sätta på maskinen igen.

RENGÖRING AV FOTOCELLERNA (bild 4):

Om  det  skulle  bli  kvar  pappersbitar  i

inmatningsslitsen (t.ex. efter pappersstockning)

kan  det  hända  att  maskinen  inte  stängs  av

genom den ”täckta” fotocellen.

Du  kan  ta  bort  pappersbitarna  resp.  rengöra

fotocellen  genom  att  mata  in  ytterligare  ett  ark

papper  i  skärverket  eller  sätta  maskinen  på

bakåtgång och kort torka de båda ”ögonen” på

fotocellen med en pensel.

Översättning av originaldriftsanvisningarna

Übersetzung der Originalbetriebsanleitung

bild 4

34

UNDERHÅLL

MATERIALSTOCKNING I MASKINEN:

(Auto-reverse-funktion)

Om  materialet  stockas  genom  att  för  mycket

material  har  matats  in,  reagerar  maskinen  på

följande sätt:

-  Skärverket blockeras, går därefter en bit bakåt

(materialet lossas) och stannar. Motorn stängs

av. Kontrollangivelsen   (6) tänds.

Gör på följande sätt:

-  Ta bort pappret som har matats tillbaka.

-  Skärverket  går  nu  automatiskt  framåt  och

sönderdelar pappersresterna i skärverket. När

maskinen går framåt lyser LED-angivelsen

i framåtknappen (2). Kontrollangivelsen   (6)

släcks.

-  Fortsätt  sönderdelningen  med  en  mindre

mängd papper än tidigare.

FOTOCELL TÄCKT VID DÖRRÖPPNING:

Om  det  fortfarande  skulle  finnas  material

i  inmatningsenheten  när  dörren  öppnas,

stängs  motorn  och  skärverket  stannar.

Kontrollangivelsen   (6) tänds.

Stäng  dörren  och  kvittera  statusen  genom  att

trycka  kort  på  framåtknappen  (2).  Materialet

matas in i skärverket och sönderdelas.

FOTOCELL TÄCKT VID PÅKOPPLING:

Om det skulle finnas material i inmatningsenheten

när maskinen sätts på tänds kontrollangivelsen

 (6).

Ta ut materialet och kvittera statusen genom att

trycka kort på framåtknappen (2).

MOTORSKYDD:

Om motorn skulle överbelastas stängs den av.

Kontrollangivelsen   (9) tänds.

När  maskinen  har  svalnat  ca.  15  –  20  minuter

(beroende  på  modell  och  rumstemperatur)  går

det att starta om maskinen.

ELEKTRISK STÖRNING:

Om kontrollangivelsen   (9)

blinkar

 tillsammans

med  LED-angivelsen    i  funktionsknappen

(1)  eller  endast  kontrollangivelsen    (8)  är

det en elektrisk störning. Det går inte att starta

maskinen.

Kontakta då din fackhandlare.

CHECKLISTA VID STÖRNINGAR:

Om  maskinen  inte  skulle  fungera,  kontrollera

följande punkter:

-  Är

nätkontakten

 ansluten till elnätet?

-  Är

dörren

 stängd?

-  Är

uppsamlingslådan

 full?

  Följ  instruktionerna  för  ”TÖMMA  UPPSAM-

LINGSLÅDAN”.

-  Är det

materialstockning

 i maskinen?

  F ö l j

i n s t r u k t i o n e r n a

f ö r

”MATERIALSTOCKNING I MASKINEN”

-  Har

motorn

 överbelastats?

  Se under ”MOTORSKYDD”.

Om  ingen  av  kontrollpunkterna  passar,

kontakta din fackhandlare.

TEKNISKE DATA

Skärbredd:

175SC2:

3,8 mm (remsor)

5,8 mm (remsor)

175CC3:

4x46 mm (cross-cut)

175CC4:

1,9x15 mm (cross-cut)

175CC5:

0,8x12 mm (cross-cut)

175CC6:

0,8x4,5 mm (cross-cut)

Skärhastighet:

175SC2

:

0,12 m/sek.

175CC3/CC4

:

0,10 m/sek.

175CC5

:

0,15 m/sek.

175CC6

:

0,23 m/sek.

Skärkapacitet:

175SC2

3,8 mm:

40-45 ark (70g/m

2

)

175SC2

5,8 mm:

65-70 ark (70g/m

2

)

175CC3

:

40-50 ark (70g/m

2

)

175CC4

:

25-30 ark (70g/m

2

)

175CC5

:

15-17 ark (70g/m

2

)

175CC6

:

8-10 ark (70g/m

2

)

Nätspänning:

230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Säkring:

230V/50Hz:

16 A (trög)

240V/50Hz:

13 A (trög)

120V/100V/50/60Hz:

20 A (trög)

Arbetsbredd:

405 mm

Bullernivå:

ca. 52 dB(A)

Effekt:

1,9 kW

Mått (BxDxH):

660x560x1050 mm

Vikt:

ca. 90 kg

SPECIALTILLBEHÖR

Benämning

Best.-nr.

Plastpåse, 600 x 500 x 1000 x 0,05 mm

99952

Oljekanna, 110 ml (cross-cut)

88035

Anmärkning:

 Kontakta återförsäljaren för efterbeställning av specialtillbehör och reserv

-

delar.

AVFALLSHANTERING AV MASKINEN:

Avfallshantera maskinen när det har bru

-

kats färdigt på ett miljövänligt sätt. Släng

inga  maskindelar  eller  förpackningen  i

hushållssoporna.

AVFALLSHANTERING

TÄRKEÄT TURVAOHJEET

<<  Loukkaantumisvaara!

 Irralliset

vaatekappaleet, kravatit, korut,

pitkät hiukset tai muut irralliset

esineet  on  pidettävä  loitolla

syöttöaukosta!

<<  Loukkaantumisvaara!

 Älä pane sormiasi

syöttöaukkoon!

<<  Vaaratilanteessa kone on kytkettävä pois

päältä  pääkatkaisijalla  tai  Hätä-Seis-kyt-

kimellä  tai  irrotettava  pistoke  pistorasi-

asta!

<<  Pistoke on irrotettava pistorasiasta ennen

koneen avaamista!

Korjaustyöt saa suorittaa vain alan am-

mattimies!

<<  Laitetta  ei  saa  käyttää  monta  henkilöä

yhtäaikaa!

Turvalaitteet on suunniteltu siten, että käyttö

on vaaratonta vain, kun laitetta käyttää yksi

henkilö.

<<  Silppuamisvaiheen  aikana  kaikki  muut

työt koneella ovat kiellettyjä (esim. puh-

distus)!

<<  Kone ei ole leikkikalu eikä sitä ole missään

nimessä tarkoitettu eikä se sovellu lasten

käyttöön!

Tämän  koneen  kokonaissuunnittelu  tur-

vatekniseltä  kannalta  (mitat,  syöttöaukot,

turvakatkaisimet jne.) ei takaa minkäänlaista

vaaratonta  käsittelyä  lasten  käyttäessä

konetta.

KÄYTTÖALUE:

Datasilppuri

intimus  175SC2/CC3/CC4/CC5/

CC6

on tarkoitettu tavallisten asiakirjojan silppu-

amiseen.

Konetta  saa  käyttää  vain  paperin

silppuamiseen!

Muunlaisten

tietovälineiden,

sekä

malleissa, joiden leikkuuleveys on  0,8x12

mm (CC5) tai 0,8x4,5 mm (CC6), myös

nitomanastojen ja liittimien silppuaminen

voi  johtaa  henkilövammoihin  (esim.

kovien  materiaalien  sirpaleista)  sekä

konevaurioihin

(esim.

teräpakan

rikkoutumiseen).

Poikkeus:

  malleissa,  joissa  leikkausleveys  on

3,8mm, 5,8mm, 4x46mm, 1,9x15mm,

 voidaan

tuhota  myös  yksittäisiä  CD-levy  ja  3,5  tuuman

levykkeiden pilkkomiseen.

ASENNUS:

-  Laite otetaan pakkauksestaan ja asennetaan

paikoilleen.

-  Muovisäkki asetetaan säiliöön.

-  Liitetään laite virtaverkkoon pistokkeella (tarki-

stettava tarvittavat pistorasian sulaketiedot ks.

„TEKNISET TIEDOT“).

Rungossa  olevat  ritilät  ovat  jäähdy-

tystä varten eikä niitä saa peittää tai

tukkia!

Laitteen verkkoliitännän on oltava sel-

laisessa paikassa, että siihen pääsee

helposti käsiksi!

Konetta  tulisi  käyttää  ainoastaan

suljetuissa  ja  lämmitetyissä  tiloissa

(10-25 °C) !

4

2

9

1

10

3

6

7

8

5

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

FIN

KÄYTTÖ

KÄYTTÖÖNOTTO

HALLINTAELEMENTIT:

1  = Toimintopainike (kuva 1)

    ”käyttövalmis”/”pois”/”seis”

    Tällä painikkeella on kolme eri toimintoa:



a)

”käyttövalmis“



Tätä painiketta lyhyesti painamalla kone

kytketään ”käyttövalmis”-tilaan.

      Samanaikaisesti  syttyy  vastaava  LED-

merkkivalo   palamaan.



b)

 ”

pois“

      Kun

tätä

painiketta

pidetään

”käyttövalmis”-toiminnossa  n.  3  sek.

ajan  painettuna,  kone  kytkeytyy  pois

päältä

.



Ohje:

 Kun konetta ei käytetä n. 5 minuutin

aikana,  se  kytkeytyy  automaattisesti

pois päältä.



c)

”seis“

      Tämän painikkeen lyhyellä painalluksella

terien  ollessa  käynnissä,  teräyksikkö

kytketään pois päältä ja se pysähtyy.

2  = Eteenpäin-painike (kuva 1)

    Tällä painikkeella on kaksi eri toimintoa:



a)

 Tämän painikkeen lyhyellä painalluksella

teräyksikkö  käy  parin  sekunnin  ajan

eteenpäin, esim. teräyksikköön jääneen

leikkausmateriaalin  uloskuljettamiseksi.

Samanaikaisesti  syttyy  vastaava  LED-

merkkivalo   palamaan.



b)

 Kun  tätä  painiketta  pidetään  n.  2

sekunnin  ajan  painettuna,  teräyksikkö

käy  jatkuvakäyttöisesti  eteenpäin  ja

koneeseen  voidaan  syöttää  tuhottavaa

materiaalia..  Samanaikaisesti  syttyy

vastaava LED-merkkivalo   palamaan.

3  = Taaksepäin-painike (kuva 1)

    Tästä painikkeesta painettaessa teräyksikkö

käy  hetken  taaksepäin.  Samanaikaisesti

syttyy vastaava LED-merkkivalo palamaan

.

4  = Valopuomi (käynti eteenpäin) (kuva 3)

    Käynnistää  silppuamistoiminnon  heti  kun

materiaalia työnnetään syöttöaukkoon.

    Samanaikaisesti

syttyy

eteenpäin-

painikkeen LED-merkkivalo   palamaan.

5  = Valvontanäyttö (kuva 1)

    ”Moottorin kuormitusaste“



Näyttää  silppuamistoiminnon  aikana  eri

värisin valoin moottorin senhetkisen kuormi-

tusasteen (katso kuvausta ”DYNAAMINEN

KUORMITUSNÄYTTÖ”).

6  = Valvontanäyttö (kuva 1)

    ”Materiaaliruuhka

koneessa“

/

”Valopuomi päällä oven ollessa auki tai

päälle kytkettäessä“



Menettelytavat  katso  vastaavaa  kuvausta

otsikosta ”HÄIRIÖ“.



a)

”Materiaaliruuhka koneessa“

      Syttyy  palamaan,  kun  teräyksikköön

on  syötetty  liian  paljon  materiaalia.

Teräyksikön  käynti  lukittuu,  käy  sen

jälkeen  vähän  aikaa  taaksepäin  ja

pysähtyy.  Moottori  kytkeytyy  pois

päältä.



b)

”Valopuomi päällä ovea avattaessa“



Merkkivalo  syttyy  palamaan,  kun  ovea

avattaessa  syöttöaukossa  on  vielä

materiaalia.

      Teräyksikkö pysähtyy.

      Moottori kytkeytyy pois päältä.



c)

”Valopuomi päällä päälle kytkettäessä”

      Merkkivalo syttyy palamaan, kun konetta

käynnistettäessä syöttöaukossa on vielä

materiaalia.

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

kuva 1

kuva 2

35

KÄYTTÖ

Älä  syötä  koneeseen  milloinkaan

enempää materiaalia kuin on sallittu

(katso ”TEKNISET TIEDOT”)!

Mikäli  teräyksikköön  on  kuitenkin

joutunut  liian  paljon  materiaalia,

katso  otsikon  ”HÄIRIÖ”  kohdasta

”MATERIAALIRUUHKA KONEESSA”.

KERÄYSSÄILIÖN

TYHJENTÄMINEN (kuva 3):

Kun  keräyssäiliö  on  täynnä,  koneen  käynti

pysähtyy.  Valvontanäytön

  (10)  merkkivalo

syttyy  palamaan.  Tyhjennä  keräyssäiliö

seuraavasti:

-  Avaa ovi. Valvontanäyttö   (8) syttyy palamaan.

Jos syöttöaukossa on vielä materiaalia, syttyy

lisäksi valvontanäyttö   (6) palamaan.

-  Ota  täysinäinen  säkki  pois  ja  tyhjennä  sen

sisältö.  Valvontanäytön

  (10)  merkkivalo

sammuu.

-  Aseta  tyhjä  säkki  paikalleen  ja  sulje  ovi.

Valvontanäytön   (8) merkkivalo sammuu.

-  Mikäli  valvontanäytön

  (6)  valo  palaa,

näppää  lyhyesti  eteenpäin-painiketta  (2).

Syöttökanavaan jäänyt materiaali silputaan ja

merkkivalo sammuu.

Ohje:

 Kone käy vain oven ollessa kiinni!

DYNAAMINEN KUORMITUSNÄYTTÖ:

Materiaaliruuhkan välttämiseksi ja siten jatkuvan

ja  tehokkaan  tietovälineiden  hävittämisen

saavuttamiseksi näytetään silppuamistoiminnon

aikana  moottorin  senhetkinen  kuormitusaste

hajavalaistuksella  toimintakytkimien  vieressä

olevan  valvontanäytön  (5)  (kuva  1)  välityksellä

seuraavasti:

Vihreä valo:

kuormitus < 50%

Keltainen valo:

kuormitus 50 - 75%

Punainen valo:

kuormitus 75 - 100%

HALLINTAELEMENTIT:

7  = Valvontanäyttö (kuva 1)

    ”Teräyksikkö öljyttävä“



Syttyy  palamaan,  kun  Cross-Cut-version

teräyksikkö on öljyttävä. Öljyämistoimenpide

on  kuitattava  taaksepäin-painikkeella  (4)

(katso  kuvaus  kohdassa  TERÄYKSIKÖN

HUOLTO“).

8  = Valvontanäyttö (kuva 1)

    ”Ovi auki“ / ”Oven häiriö“



a)

”Ovi auki“



Syttyy palamaan, kun alakaapin ovi on

avoinna.  Koneen  käynti  katkaistaan

automaattisesti  eikä  sitä  voida

käynnistää niin kauan kuin ovi on auki.



b)

”Sähköhäiriö“

      Vilkkuu

, kun oven antureissa on häiriö.

Koneen  käynti  katkaistaan.  Ilmoita

häiriöstä alan kauppiaalle.

9  = Valvontanäyttö (kuva 1)

    ”Moottorin ylikuormitus“ /

    ”Sähköhäiriö“

    Menettelytavat  katso  vastaavaa  kuvausta

otsikosta „HÄIRIÖ“.



a)

”Moottorinsuoja“

      Merkkivalo  syttyy  palamaan,  kun

moottoria  on  ylikuormitettu  ja  se  on

kytkeytynyt  pois  päältä.  Konetta  ei  voi

käynnistää  moottorin  jäähtymisvaiheen

aikana.



b)

”Sähköhäiriö“

      Vilkkuu

,  kun  ohjausjärjestelmän

virtapiirissä  on  häiriö.  Samanaikaisesti

alkaa  toimintokytkimen  (2)  LED-näyttö

  vilkkua.  Koneen  käynti  katkaistaan.

Ilmoita häiriöstä alan kauppiaalle.

10 = Valvontanäyttö

    ”Keräyssäiliö täynnä“ (kuva 1)

    Merkkivalo

syttyy

palamaan,

kun

keräyssäiliö  on  täynnä  ja  se  on

tyhjennettävä.

    Teräyksikkö kytkeytyy pois päältä.

KONEEN KÄYNNISTYS:

Koneen  käynnistämiseksi  ”käyttövalmis”-tilaan

toimi seuraavasti:

-  Paina lyhyesti toimintopainiketta (1).

-  Toimintopainikkeen  (1)  LED-valo    syttyy

”käyttövalmis”-tilan merkiksi.

-  Koneeseen voidaan syöttää materiaalia.

YKSITTÄISEN PAPERIN SYÖTTÖ:

-  Paperi syötetään leikkuriin syöttöraosta..

-  Kone  kytkeytyy  automaattisesti  eteenpäin-

käyntiin  ja  vetää  paperin  sisään.  Kun  paperi

on silputtu, kone pysähtyy automaattisesti.

Ohjeet:

Valoa  läpäisevien  kalvojen

silppuamiseksi  kone  on  käsin  kytkettävä

eteenpäin-käyntiin  (painamalla  eteenpäin-

painiketta (2) n. 2 sek. ajan).

Toimintopainikkeen  (1)  lyhyellä  painalluksella

(”seis”-toiminto)  voidaan  silppuamisvaihe

pysäyttää haluttaessa. Työvaiheen jatkamiseksi

on taas painettava eteenpäin-painiketta (2) n. 2

sek. ajan.

Kun konetta ei käytetä n. 5 minuutin aikana, se

kytkeytyy automaattisesti pois päältä.

Ohje:

  Suikalekokoon  nähden  aina  oikean

leikkaustuloksen ja siten esitteessä mainitun DIN

32757  mukaisen  turvaluokan  saavuttamiseksi

on silputtava aineisto syötettävä aina suorassa

kulmassa leikkuriin nähden ja sopivassa määrin

syöttöaukon keskeltä käsin.

175SC2 175CC3 175CC4 175CC5 175CC6

2

9

1

10

3

6

7

8

5

91238 3 03/13

4

kuva 2

FIN

KÄYTTÖ

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

kuva 1

kuva 3

36

175SC2 175CC3 175CC4 175CC5 175CC6

4

91238 3 03/13

FIN

HUOLTO

„HAIRIÖ“

TERÄPAKAN HUOLTO (cross-cut):

Cross-cut-teräpakat  on  voideltava  aina

tietyn  käyttötuntimäärän  kuluttua.  Kun

valvontanäytön merkkivalo   (7) syttyy,

toimi seuraavasti:

Levitä  jonkin  verran  mukana  toimitettua

erikoisöljyä  paperiarkille  ja  työnnä  se  sitten

syöttöaukon kautta teräyksikköön.

Paperi  vedetään  sisään  ja  samanaikaisesti

voideltavaksi

tarkoitettu

öljy

tarttuu

teräyksikköön.

Ohje:  Jotta  merkkivalo  sammuu,  on

suoritetun  teräyksikön  öljyämisen  jälkeen

toimenpide kuitattava seuraavasti:

-  Avaa ovi niin auki, kunnes valvontanäyttö (8)

syttyy. Valvontanäytöt   (7) ja   (4) vilkkuvat.

-  Paina  taaksepäin-painiketta  (4)  ja  pidä  sitä

painettuna, kunnes valvontanäytön   (7) valo

sammuu.

-  Sulje taas ovi.

Teräyksikkö  alkaa  nyt  automaattisesti

puhdistustyökierron  (eteenpäin  käynti/

taaksepäin  käynti)  ja  kytkeytyy  sen  jälkeen

pois  päältä.  Kone  on  taas  käyttövalmis.  Jos

on  tarpeen  tilata  lisää  erikoisvoiteluöljyä,  katso

otsikosta ”ERIKOISTARVIKKEET“.

ENERGIANSÄÄSTÖ-AUTOMATIIKKA:

Jos  konetta  ei  jonkin  aikaa  käytetä,

se  kytkeytyy  n.  5  minuutin  kuluttua  pois

päältä.  Toimintopainikkeen  (1)  LED-näyttö

”käyttövalmis”  sammuu.  Toimintopainikkeen

lyhyellä  painalluksella  toiminto  kytketään  taas

päälle.

VALOKENNOJEN PUHDISTUS (kuva 4):

Jos  paperinpalasia  jää  syöttöaukkoon  (esim.

paperiruuhkan  jälkeen),  on  mahdollista,  että

laite  ei  kytkeydy  pois  päältä,  koska  valopuomi

on päällä.

Voit  poistaa  paperinpalaset  tai  puhdistaa

valokennot  syöttämällä  paperiarkin  koneeseen

tai  vaihtoehtoisesti  kytkemällä  koneen

taaksepäin-käynnille  ja  puhdistamalla  kevyesti

valokennon molemmat ”silmät”.

Alkuperäisen käyttöohjeen käännös

Übersetzung der Originalbetriebsanleitung

kuva 4

37

HUOLTO

MATERIAALIRUUHKA KONEESSA:

(Auto-Reverse-toiminto)

Jos materiaali ruuhkautuu liiallisen syöttämisen

vuoksi, kone reagoi seuraavasti:

-  Teräyksikkö  lukittuu,  käy  sitten  hetken  aikaa

taaksepäin  (materiaalin  vapauttamiseksi)

ja  pysähtyy.  Moottori  kytkeytyy  pois  päältä.

Valvontanäyttö   (6) syttyy palamaan.

Toimi tällöin seuraavasti:

-  Ota takaisin työnnetty paperi pois.

-  Teräyksikkö käy nyt automaattisesti eteenpäin

ja silppuaa jäljelle jääneen paperimateriaalin.

Eteenpäin-painikkeen (2) LED-näyttö   palaa

koneen  käydessä  eteenpäin.  Valvontanäyttö

 (6) sammuu.

-  J a t k a   s i l p p u a m i s t a   p i e n e m m ä l l ä

paperimäärällä.

VALOPUOMI PÄÄLLÄ OVEA AVATTAESSA:

Jos  ovea  avattaessa  syöttöaukossa  on  vielä

materiaalia,  moottorin  käynti  katkaistaan  ja

teräyksikkö  pysähtyy.  Valvontanäytön

  (6)

merkkivalo syttyy palamaan.

Sulje ovi ja kuittaa painamalla lyhyesti eteenpäin-

painikkeesta (2). Jäljellä oleva aines syötetään

teräyksikköön ja silputaan pieneksi.

VALOPUOMI PÄÄLLÄ KÄYNNISTETTÄESSÄ:

Jos konetta käynnistettäessä syöttöaukossa on

vielä  materiaalia,  syttyy  valvontanäytön

  (6)

merkkivalo palamaan.

Poista  materiaali  ja  kuittaa  painamalla  lyhyesti

eteenpäin-painikkeesta (2).

MOOTTORINSUOJA:

Jos moottoria kuormitetaan liikaa, se kytkeytyy

pois  päältä.  Valvontanäyttö    (9)  syttyy

palamaan.

Noin  15-20  minuutin  jäähtymisajan  kuluttua

(mallista  ja  huoneen  lämpötilasta  riippuen)  voit

käynnistää koneen uudelleen.

SÄHKÖHÄIRIÖ:

Jos valvontanäytön   (9) valo

vilkkuu

yhdessä

toimintokytkimen  (1)  LED-valon    kanssa

tai  vain  valvontanäyttö    (8),  on  kyseessä

sähköhäiriö. Konetta ei voida käynnistää.

Ota tällöin yhteys alan kauppiaaseen.

TARKASTUSLISTA

HÄIRIÖIDEN SATTUESSA:

Mikäli laite ei toimi, tarkista seuraavat kohdat:

-  onko

verkkopistoke

liitetty verkkoon?

-  onko

ovi

 kiinni?

-  onko

keräyssäiliö

 täynnä?

  Noudata  kohdan  ”KERÄYSSÄILIÖN  TYH-

JENTÄMINEN“ ohjeita.

-  onko koneessa

materiaaliruuhka

?

  Noudata  otsikon  ”MATERIAALIRUUHKA

KONEESSA“ ohjeita.

-  onko

moottori

 ylikuormittunut?

  Katso otsikosta ”MOOTTORINSUOJA“.

Jos mikään näistä tarkastuskohdista ei auta,

ota yhteys alan ammattiliikkeeseen.

TEKNISET TIEDOT

Leikkuuleveys:

175SC2:

3,8 mm (liuska)

5,8 mm (liuska)

175CC3:

4x46 mm (cross-cut)

175CC4:

1,9x15 mm (cross-cut)

175CC5:

0,8x12 mm (cross-cut)

175CC6:

0,8x4,5 mm (cross-cut)

Silppuamisnopeus:

175SC2

:

0,12 m/s.

175CC3/CC4

:

0,10 m/s.

175CC5

:

0,15 m/s.

175CC6

:

0,23 m/s.

Leikkuuteho:

175SC2

3,8 mm:

40-45 arkkia (70g/m

2

)

175SC2

5,8 mm:

65-70 arkkia (70g/m

2

)

175CC3

:

40-50 arkkia (70g/m

2

)

175CC4

:

25-30 arkkia (70g/m

2

)

175CC5

:

15-17 arkkia (70g/m

2

)

175CC6

:

8-10 arkkia (70g/m

2

)

Liitäntäjännite:

230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Sulake:

230V/50Hz:

16A (hidas)

240V/50Hz:

13 A (hidas)

120V/100V/50/60Hz:

20 A (hidas)

Työleveys:

405 mm

Melutaso:

ca. 52 dB(A)

Teho:

1,9 kW

Mitat (LxSxK):

660x560x1050 mm

Paino:

ca. 90 kg

ERIKOISVARUSTUS

Nimike

Tilaus-nro.

Muovisäkki, 600 x 500 x 1000 x 0,05 mm

99952

Öljypullo, 110 ml (cross-cut)

88035

Ohje:

 Kun haluat tilata lisävarusteita tai varaosia, käänny ammattiliikkeen puoleen.

KONEEN HÄVITTÄMINEN:

Hävitä kone sen käyttöiän päätyttyä ym

päristönsuojelumääräyksiä  noudattaen.

Älä heitä mitään koneen tai pakkauksen

osia talousjätteisiin.

KONEEN HÄVITTÄMINEN

WAŻNE ZASADY BEZPIECZEŃSTWA

<<  Urządzenie nie może być obsługiwane

przez kilka osób jednocześnie!

Elementy zabezpieczające są skonstruowane

tak, aby możliwa była bezpieczna „jednooso-

bowa“ obsługa urządzenia.

<<  Podczas  procesu  rozdrabniania  przy

maszynie nie wolno wykonywać innych

prac  (np. oczyszczania itp.)!

<<  Maszyna nie jest zabawką i dlatego nie

jest przeznaczona dla dzieci!

Koncepcja  bezpieczeństwa  maszyny  (wy-

miary,  otwory  doprowadzające,  wyłączniki

bezpieczeństwa etc.) nie przewiduje żadnych

gwarancji dotyczących bezpiecznego użycia

przez dzieci.

<<  Zagrożenie  doznaniem

obrażeń!

Luźne części odzieży,

krawaty,  biżuterię,  długie

włosy i inne luźne przedmioty

należy trzymać z daleka od ot-

woru wpustowego maszyny!

<<  Zagrożenie  doznaniem  obrażeń!

Nie

sięgać palcami do otworu wpustowego!

<<  W  razie  niebezpieczeństwa  maszynę

wyłączyć  wyłącznikiem  głównym,

wyłącznikiem  awaryjnym  lub  wyjąć

wtyczkę z gniazdka sieciowego!

<<  Przed otwarciem maszyny należy wyjąć

wtyczkę z gniazdka sieciowego!

Prace naprawcze mogą być wykonywane

wyłącznie przez specjalistów!

ZAKRES ZASTOSOWANIA:

Niszczarka dokumentów

intimus 175SC2/CC3/

CC4/CC5/CC6

  jest  urządzeniem  do  cięcia  na

kawałki wszelkich dokumentów.

Urządzenie  powinno  być  używane

jedynie do niszczenia papieru!

Niszczenie  innych  dokumentów  również

w  modelach  o  szerokości  cięcia  0,8x12

mm  (CC5)  lub  0,8x4,5  mm  (CC6),

w  tym  spinaczy  i  zszywek  biurowych

może  prowadzić  do  zranienia  osoby

obsługującej  (np.  poprzez  odpryski

metalu  etc.),  jak  również  spowodować

uszkodzenie urządzenia (np. zniszczenie

krajarki etc.).

Wyjątek:  W  modelach  o  szerokości

3,8mm,

5,8mm,  4x46mm,  1,9x15mm  można  również

niszczyć

pojedyncze

  płyty  CD

  i  dyskietek  kom-

puterowych 3,5“

.

USTAWIENIE

:

-  Rozpakować i ustawić urządzenie.

-  Założyć worek plastikowy w pojemnik na ścinki.

-  Podłączyć  urządzenie  za  pomocą  wtyczki  sie-

ciowej do sieci elektrycznej (dane o wymaganym

zabezpieczeniu gniazda sieciowego, patrz „DANE

TECHNICZNE“).

Otwory z kratką w obudowie służą do

chłodzenia  i  nie  mogą  być  dlatego

zasłaniane lub zastawiane! Przyłącze

sieciowe  urządzenia  musi  być  łatwo

dostępne!

Urządzenie  powinno  być  użytkowane

wyłącznie  w  zamkniętych  pomiesz-

czeniach  o  temperaturze  w  zakresie

10-25

o

C!

175SC2 175CC3 175CC4 175CC5 175CC6

4

2

9

1

10

3

6

7

8

5

91238 3 03/13

PL

OBSŁUGA

URUCHOMIENIE

ELEMENTY OBSŁUGI:

1  =  przycisk funkcyjny (rys. 1)

    „Gotowe  do  eksploatacji”  /  „WYŁ”  /

„Stop”

    Ten przycisk posiada trzy funkcje:



a)

„Gotowe do eksploatacji”



Po  krótkim  naciśnięciu  tego  przycisku

urządzenie  przełączane  jest  na  tryb

„Gotowe do eksploatacji”.

      Jednocześnie  zaświeca  się  zintegrowana

dioda LED  .



b)

„WYŁ”



Jeżeli  przycisk  ten  zostanie  naciśnięty  i

przytrzymany  przez  około  3  sekundy  w

stanie „Gotowe do eksploatacji”, urządzenie

wyłącza się.



Wskazówka:

 W przypadku, gdy urządzenie

nie jest wykorzystywane przez okres około

5  minut,  następuje  jego  automatyczne

wyłączenie.



c)

„Stop”

      Po  krótkim  naciśnięciu  tego  przycisku

przy uruchomionym mechanizmie tnącym,

mechanizm  ten  zostaje  wyłączony  i

zatrzymuje się.

2  =  przycisk biegu w przód (rys. 1)

    Ten przycisk posiada dwie funkcje:



a)

  Po  krótkim  naciśnięciu  tego  przycisku

mechanizm  tnący  przesuwa  się  na  kilka

sekund  do  przodu,  np.  aby  odprowadzić

resztki  ciętego  materiału  gromadzące  się

w  mechanizmie  tnącym.  Jednocześnie

zaświeca się zintegrowana dioda LED  .



b)

 Jeżeli  przycisk  ten  zostanie  naciśnięty

i  przytrzymany  przez  około  2  sekundy,

mechanizm  tnący  stale  przesuwa  się

w  przód  i  można  ładować  urządzenie.

Jednocześnie  zaświeca  się  zintegrowana

dioda LED  .

3  =  przycisk biegu wstecz (rys. 1)

    Po  naciśnięciu  tego  przycisku  mechanizm

tnący  przesuwa  się  przez  chwilę  wstecz.

Jednocześnie  zaświeca  się  zintegrowana

dioda LED  .

4  =  zapora świetlna (bieg w przód) ( rys. 3)

    Uruchamia  przebieg  rozdrabniania,  gdy  tylko

materiał  zostanie  wprowadzony  do  kieszeni

doprowadzającej.

    Jednocześnie  zaświeca  się  dioda  LED

przycisku biegu w przód.

5  =  wskaźnik kontrolny (rys. 1)

    „Stopień obciążenia silnika”



Za  pomocą  koloru  światła  wskazuje  podczas

przebiegu  rozdrabniania  aktualny  stan

obciążenia  silnika  (patrz  opis  w  punkcie

„DYNAMICZNY WSKAŹNIK OBCIĄŻENIA“)

6  =  wskaźnik kontrolny (rys. 1)

    „Nagromadzenie

się

materiału

w

urządzenie”  /  „Zapora  świetlna  aktywna

przy otwarciu drzwi lub przy włączaniu”



Sposób  postępowania  patrz  odpowiedni  opis

w rubryce „ZAKŁÓCENIE DZIAŁANIA”



a)

„Nagromadzenie

      materiału w urządzeniu”



Zaświeca  się,  gdy  do  mechanizmu

tnącego doprowadzana jest zbyt duża ilość

materiału.  Mechanizm  tnący  blokuje  się,

przesuwa się następnie nieznacznie wstecz

i stoi. Silnik zostaje wyłączony.



b)

„Zapora świetlna aktywna

      przy otwarciu drzwi”



Zaświeca  się,  gdy  podczas  otwarcia  drzwi

w  kieszeni  doprowadzającej  znajduje  się

jeszcze materiał.

      Mechanizm tnący zostaje unieruchomiony.

      Silnik zostaje wyłączony.



c)

„Zapora świetlna aktywna

      przy włączeniu”:



Zaświeca  się,  gdy  podczas  włączania

urządzenia  w  kieszeni  doprowadzającej

znajduje się jeszcze materiał.

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

rys. 1

rys. 2

38

OBSŁUGA

ELEMENTY OBSŁUGI:

7  = wskaźnik kontrolny (rys. 1)

    „Smarowanie mechanizmu tnącego”



Zaświeca  się,  gdy  mechanizm  tnący

wersji Cross-Cut powinien zostać pokryty

smarem.  Przebieg  smarowania  należy

potwierdzić  poprzez  przycisk  biegu

wstecz (4) (patrz punkt „KONSERWACJA

MECHANIZMU TNĄCEGO”)

8  = wskaźnik kontrolny (rys. 1)

    „Drzwi otwarte” / „Usterka drzwi”



a)

„Drzwi otwarte”



Zaświeca  się,  gdy  drzwi  dolnej  części

urządzenia  są  otwarte.  Urządzenie

zostaje automatycznie wyłączone i nie

można go uruchomić do momentu, gdy

drzwi pozostają otwarte.



b)

„Usterka elektryczna”

      Miga

,  gdy  występuje  usterka

elektryczna  w  układzie  czujników

drzwi.  Urządzenie  zostaje  wyłączone.

Należy  poinformować  przedstawiciela

handlowego.

9  = wskaźnik kontrolny (rys. 1)

    „Przeciążenie silnika” /

    „Usterka elektryczna”



Sposób  postępowania  patrz  odpowiedni

opis w rubryce „ZAKŁÓCENIE DZIAŁANIA”



a)

„Ochrona silnika”



Zaświeca  się,  gdy  silnik  został

przeciążony  i  wyłączył  się.  Nie  można

uruchomić  urządzenia  podczas  fazy

ochładzania silnika.



b)

„Usterka elektryczna”

      Miga

,  gdy  występuje  usterka

elektryczna w obrębie płytki drukowanej

układu sterowania. Jednocześnie miga

wskaźnik diodowy LED   przełącznika

funkcyjnego  (2).  Urządzenie  zostaje

wyłączone.  Należy  poinformować

przedstawiciela handlowego.

10 = wskaźnik kontrolny (rys. 1)

    „Pojemnik na ścinki przepełniony”

    Zaświeca się, gdy pojemnik jest całkowicie

wypełniony i należy go opróżnić.

    Mechanizm tnący zostaje wyłączony.

WŁĄCZANIE URZĄDZENIA

Celem  przełączenia  urządzenia  na  tryb

„Gotowe do eksploatacji” należy postępować w

następujący sposób:

-  nacisnąć krótko przycisk funkcyjny (1)

-  wskaźnik  diodowy  LED

  przycisku

funkcyjnego  (1)  zaświeca  się  dla  trybu

„Gotowy do eksploatacji”.

-  można wprowadzać materiał do urządzenia.

WPROWADZANIE

POJEDYNCZYCH KARTEK PAPIERU:

-  Wsunąć papier w szczelinę wlotową do me-

chanizmu tnącego.

-  Urządzenie  włącza  się  automatycznie  do

przodu i wciąga papier. Po jego zniszczeniu

urządzenie automatycznie wyłącza się.

Wskazówki:

Do  cięcia  przezroczystych  folii

należy  przełączyć  ręcznie  urządzenie  na  tryb

pracy  w  przód  (przycisk  biegu  w  przód  (2)

przytrzymać przez około 2 sekundy).

Poprzez  krótkie  naciśnięcie  przycisku

funkcyjnego  (1)  („Funkcja  Stop”)  można  w

każdym momencie zatrzymać przebieg cięcia.

W celu kontynuowania przytrzymać przez około

2  sekundy  naciśnięty  przycisk  biegu  w  przód

(2).

W  przypadku,  gdy  urządzenie  nie  jest

wykorzystywane  przez  okres  około  5  minut,

dochodzi do jego wyłączenia.

Wskazówka:

  aby  ze  względu  na  wielkość

partykuł  stale  osiągać  prawidłowe  cięcie

oraz  zapewnić  podany  w  prospekcie  poziom

bezpieczeństwa  zgodny  z  DIN  32757,  cięty

materiał  wprowadzać  należy  do  mechanizmu

tnącego  w  odpowiedniej  ilości  zawsze  pod

kątem prostym do tego mechanizmu w rejonie

środka podajnika.

Nigdy nie wprowadzać do urządzenia

ilości  materiału  większych  niż

podane wartości maksymalne (patrz

‘DANE TECHNICZNE”)!

J e ż e l i   m i m o   t o   d o j d z i e   d o

wprowadzenia  zbyt  dużej  ilości

materiału do urządzenia, patrz rozdział

„ZAKŁÓCENIA”  –  ‘NAGROMADZENIE

MATERIAŁU W URZĄDZENIU”.

OPRÓŻNIANIE POJEMNIKA (rys. 3):

Jeżeli  pojemnik  jest  przepełniony,  urządzenie

wyłącza  się.  Wskaźnik  kontrolny

  (10)

zaświeca  się.  Pojemnik  należy  opróżnić  w

następujący sposób:

-  otworzyć  drzwi.  Wskaźnik  kontrolny

(8)  zaświeca  się.  Jeżeli  w  kieszeni

doprowadzającej  znajduje  się  jeszcze

materiał,  zaświeca  się  dodatkowo  wskaźnik

kontrolny

 (6).

-  wyjąć  wypełniony  worek  i  usunąć  jego

zawartość.  Wskaźnik  kontrolny

  (10)

gaśnie.

-  włożyć  opróżniony  worek  i  zamknąć  drzwi.

Wskaźnik kontrolny   (8) gaśnie.

-  jeżeli  wskaźnik  kontrolny

  (6)  świeci

się,  nacisnąć  krótko  przycisk  biegu  w

przód  (2).  Materiał  pozostający  w  kieszeni

doprowadzającej zostanie pocięty i wskaźnik

zgaśnie.

Wskazówka:

  Urządzenie  pracuje  tylko,  gdy

drzwi są zamknięte!

DYNAMICZNY WSKAŹNIK OBCIĄŻENIA:

Celem  uniknięcia  nadmiernego  gromadzenia

się  materiału  i  zapewnienia  ciągłego  i

efektywnego  niszczenia  nośników  danych,

aktualny stopień obciążenia silnika wyświetlany

jest  podczas  przebiegu  rozdrabniania  na

wskaźniku kontrolnym (5) (rys. 1), znajdującym

się  przy  jednym  z  przełączników,  za  pomocą

różnych kolorów światła, które oznaczają:

Zielone światło:

obciążenie < 50%

Żółte światło:

obciążenie 50 – 75%

Czerwone światło:  obciążenie 75 – 100%

4

2

9

1

10

3

6

7

8

5

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

rys. 2

PL

OBSŁUGA

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

rys. 1

39

rys. 3

4

175SC2 175CC3 175CC4 175CC5 175CC6

91238 3 03/13

PL

KONSERWACJA

ZAKŁÓCENIE PRACY

KONSERWACJA MECHANIZMU TNĄCEGO

(cross-cut):

Mechanizmy tnące cross-cut po określonym

okresie  eksploatacji  należy  pokrywać

smarem.  Jeżeli  zaświeca  się  lampka

kontrolna   (7), postępować w następujący

sposób:

Niewielką  ilość  specjalnego  smaru,  dostarczonego

wraz z urządzeniem rozprowadzić na kartce papieru

i wsunąć kartkę poprzez kieszeń doprowadzającą do

mechanizmu tnącego.

Papier  zostaje  wciągnięty  i  jednocześnie  także

smar  konieczny  do  smarowania  przedostaje  się  do

mechanizmu tnącego.

Wskazówka: Aby skasować wskaźnik należy po

wykonanym  smarowania  mechanizmu  tnącego

potwierdzić przebieg w następujący sposób:

-  otworzyć  drzwi,  aby  zaświecił  się  wskaźnik

kontrolny  (8).  Wskaźniki  kontrolne    (7)  i    (4)

migają.

-  nacisnąć przycisk biegu wstecz (4) i przytrzymać

do  momentu,  gdy  zgaśnie  wskaźnik  kontrolny

(7).

-  zamknąć ponownie drzwi.

Mechanizm  tnący  rozpoczyna  automatycznie

cykl  czyszczenia  (bieg  w  przód  /  bieg  wstecz)  i

następnie  wyłącza  się.  Urządzenie  jest  ponownie

gotowe do użytkowania. W przypadku konieczności

zamówienia specjalnego smaru, patrz „AKCESORIA

DODATKOWE”

AUTOMATYKA OSZCZĘDZANIA ENERGII:

Jeżeli  urządzenie  nie  jest  chwilowo  użytkowane,

wyłącza  się  automatycznie  po  około  5  minutach.

Wskaźnik  diodowy  LED    przycisku  funkcyjnego

(1)  dla  trybu  „Gotowe  do  eksploatacji”  gaśnie.  W

celu ponownego włączenia nacisnąć krótko przycisk

funkcyjny.

CZYSZCZENIE FOTOKOMÓREK (rys. 4):

Jeżeli  kartki  papieru  zablokowane  są  w  szczelinie

wlotowej  (np.  po  zatorze  papieru)  możliwe  jest,  że

urządzenie nie wyłącza się na skutek „uaktywnienia”

zapory świetlnej.

Można  ausunąć  kartki  papieru  lub  oczyścić

fotokomórkę,  wkładając  kolejną  kartkę  papieru  do

mechanizmu tnącego, lub przełączyć urządzenie na

bieg wstecz i za pomocą pędzelka wyczyści obydwie

fotokomórki.

Tłumaczenie oryginalnej instrukcji obsługi

Übersetzung der Originalbetriebsanleitung

rys. 4

40

KONSERWACJA

NADMIERNE NAGROMADZENIE

MATERIAŁU W URZĄDZENIU:

(funkcja Auto-Rewers)

Jeżeli  w  wyniku  zbyt  dużej  ilości  doprowadzonego

materiału, dojdzie do powstania zatoru, urządzenie

reaguje w następujący sposób:

-  mechanizm  tnący  blokuje  się,  przesuwa  się

następnie  nieznacznie  wstecz  (materiał  zostaje

zwolniony)  i  stoi.  Silnik  zostaje  wyłączony.

Wskaźnik kontrolny

 (6) zaświeca się.

Postępować w następujący sposób:

-  wyjąć odprowadzony papier,

-  mechanizm  tnący  uruchamia  się  automatycznie

do przodu i rozdrabnia resztki papieru pozostające

w mechanizmie tnącym. Podczas biegu do przodu

zaświeca się wskaźnik diodowy LED   przycisku

biegu  w  przód  (2).  Wskaźnik  kontrolny

  (6)

gaśnie.

-  kontynuować  cięcie  przy  podawaniu  mniejszych

ilości papieru.

ZAPORA ŚWIETLNA

URUCHOMIONA PRZY OTWARCIU DRZWI:

Jeżeli podczas otwierania drzwi materiał znajduje się

jeszcze  w  kieszeni  doprowadzającej,  silnik  wyłącza

się,  a  mechanizm  tnący  zostaje  unieruchomiony.

Wskaźnik kontrolny

 (6) zaświeca się.

Zamknąć  drzwi  i  potwierdzić  taki  stan  naciskając

krótko przycisk biegu w przód (2). Istniejący materiał

przeznaczony  do  cięcia  zostaje  doprowadzony  do

mechanizmu tnącego.

ZAPORA ŚWIETLNA

URUCHOMIONA PRZY WŁĄCZANIU:

Jeżeli  podczas  włączania  urządzenia  w  kieszeni

doprowadzającej  znajduje  się  jeszcze  materiał,

zaświeca się wskaźnik kontrolny

 (6).

Wyjąć  materiał  i  potwierdzić  taki  stan  naciskając

krótko przycisk biegu w przód (2).

OCHRONA SILNIKA:

Jeżeli silnik jest przeciążony, wyłącza się. Wskaźnik

kontrolny   (9) zaświeca się.

Po  czasie  ochładzania  wynoszącym  około  15-

20  minut  (w  zależności  od  modelu  i  temperatury

otoczenia) można ponownie uruchomić urządzenie.

USTERKA ELEKTRYCZNA:

Jeżeli

miga

wskaźnik  kontrolny    (9)  wraz  ze

wskaźnikiem  diodowym  LED

  przełącznika

funkcyjnego  (1)  lub

miga

  sam  wskaźnik  kontrolny

  (8)  występuje  usterka  elektryczna.  Nie  można

uruchomić urządzenia.

Prosimy o kontakt z przedstawicielem handlowym.

LISTA KONTROLNA PRZY USTERKACH:

Jeżeli  urządzenie  nie  działa,  należy  sprawdzić

poniższe punkty:

-  Czy

wtyczka sieciowa

 jest podłączona do sieci

zasilania?

-  Czy

drzwi

 są zamknięte?

-  Czy

pojemnik

 jest pełen?

  Wykonać  czynności  opisane  w  punkcie

„OPRÓŻNIANIE POJEMNIKA”.

-  Czy  doszło  do

  zatoru

  (nadmiernego

nagromadzenia) materiału w urządzeniu?

  Wykonać  czynności  opisane  w  punkcie  ‘ZATOR

MATERIAŁU W URZĄDZENIU”

-  Czy

silnik

 został przeciążony?

  Patrz punkt „OCHRONA SILNIKA”.

Jeżeli  żaden  z  tych  punktów  nie  dotyczy

urządzenia, prosimy o kontakt z przedstawicielem

handlowym.

DANE TECHNICZNE

Szerokość cięcia:

175SC2:

3,8 mm (paski)

5,8 mm (paski)

175CC3:

4x46 mm (cinki skośne)

175CC4:

1,9x15 mm (cinki skośne)

175CC5:

0,8x12 mm (cinki skośne)

175CC6:

0,8x4,5 mm (cinki skośne)

Prędkość cięcia:

175SC2

:

0,12 m/sek.

175CC3/CC4

:

0,10 m/sek.

175CC5

:

0,15 m/sek.

175CC6

:

0,23 m/sek.

Wydajność cięcia:

175SC2

3,8 mm:

40-45 kartek (70g/m

2

)

175SC2

5,8 mm:

65-70 kartek (70g/m

2

)

175CC3

:

40-50 kartek (70g/m

2

)

175CC4

:

25-30 kartek (70g/m

2

)

175CC5

:

15-17 kartek (70g/m

2

)

175CC6

:

8-10 kartek (70g/m

2

)

Napięcie przyłączowe:

230V/50Hz

240V/50Hz

120V/60Hz

100V/50/60Hz

Bezpiecznik:

230V/50Hz:

16 A (inercyjny)

240V/50Hz:

13 A (inercyjny)

120V/100V/50/60Hz:

20 A (inercyjny)

Szerokość robocza:

405 mm

Poziom szumu roboczego:

ok. 52 dB(A)

Osiągi

:

1,9 kW

Wymiary (SxGxW):

660x560x1050 mm

Ciężar:

ok. 90 kg

AKCESORIA

Opis

Nr kat.

Worek plastikowy, 600 x 500 x 1000 x 0,05 mm

99952

Buteleczka z olejem, 110 ml (cinki skośne)

88035

Wskazówka:

W przypadku dodatkowego zamówienia akcesoriów lub części zamiennych

proszę zwrócić się do punkt sprzedaży.

UTYLIZACJA

UTYLIZACJA MASZYNY:

Po upłynięciu okresu użytkowania maszynę

należy  zutylizować  w  sposób  nieszkodliwy

dla  środowiska.  Nie  wyrzucać  części

maszyny lub opakowania razem z odpadami

i śmieciami z gospodarstw domowych.
