Intimus 120 CC5: instruction

Class: Office Equipment

Type: Shredder

Manual for Intimus 120 CC5

120SC2 120CC3 120CC4 120CC5 120CC6

Vor der Inbetriebnahme die Betriebsanleitung durchlesen!

Before operating, please read the Operating Instructions!

Veuillez lire le mode d’emploi avant la mise en service!

Voor de inbedrijfstelling de gebruiksaanwijzing doorlezen!

Leer las instrucciones de uso antes de la puesta en servicio!

Antes de pôr a máquina em funcionamento leia as instruções de operação!

Prima della messa in funzione leggere attentamente le istruzioni!

∆ιαβάστε τις οδηγίες χρήσης προτού χρησιµοποιήσετε το µηχάνηµα!

Läs igenom bruksanvisningen innan maskinen tas i bruk!

Læs betjeningsvejledningen før idriftsættelse!

Les gjennom bruksveiledningen før bruken!

Lue käyttöohjeet tarkoin läpi ennen käyttöönottoa!

Przed uruchomieniem urządzenia należy przeczytać instrukcję obsługi!

Před uvedením do provozu si přečtěte návod k obsluze!

Üzembe helyezés előtt olvassuk el a kezelési utasítást!

Преди да започнете работа с уреда, моля прочетете инструкцията за експлоатация!

Пеpед вводом в эксплyатацию непpеменно пpочтите инстpyкцию по обслyживанию!

Typ/Type/Tipo/

Τύπος

/Tyyppi/Típus

Тип:

227-4S + 227-6S + 227-4C + 227-2C + 227-1C + 227-1CF

FIN

(Seite 2-4)

(page 5-7)

(page 8-10)

(pagina 11-13)

(página 14-16)

(página 17-19)

(pagina 20-22)

(

Σελίδα

23-25)

(side 26-28)

(side 29-31)

(sidan 32-34)

(sivulla 35-37)

(Strona 38-40)

(Strana 41-43)

(Oldal 44-46)

(

стpаници

47-49)

(

стpаницы

50-52)

RUS

Betriebsanleitung

Operating Instructions

Instructions d’opération

Gebruiksaanwijzing

Instrucciones de uso

Instruções de Operação

Istruzioni per l’uso

Οδηγίες χρήσης

Betjeningsvejledning

Bruksveiledning

Bruksanvisningen

Käyttöohjeet

Instrukcja obsługi

Návod k obsluze

Kezelési utasítás

Инструкция за експлоатация

Инстpyкция по обслyживанию

91399 3 03/13

EINSATZBEREICH:

Der Datenshredder

intimus 120SC2/CC3/CC4/CC5/

CC6

ist eine Maschine zum Zerkleinern allgemeinen

Schriftgutes.

Die Maschine darf grundsätzlich nur zur

Zerkleinerung von Papier verwendet wer-

den (Abweichungen siehe Tabelle unter

„Sondermaterialien“)!

Die Zerkleinerung andersartiger Datenträger

kann Verletzungen an der Person (z.B. durch

Splitterung fester Materialien etc.), sowie

Schäden an der Maschine (z.B. Zerstörung

des Schneidwerkes etc.) zur Folge haben.

AUFSTELLUNG:

- Gerät auspacken und aufstellen.

- Plastiksack im Sackrahmen einhängen.

- Gerät mit Netzstecker (1) (Abb. 2) am Stromnetz

anschließen (Angaben über die erforderliche Vor-

sicherung der Netzsteckdose siehe „TECHNISCHE

DATEN“).

Der Netzanschluß der Maschine muß frei

zugängig sein und sollte sich in der Nähe

der Maschine befinden!

Die Maschine sollte nur in geschlossenen

und temperierten (10-25°C) Räumen ein-

gesetzt werden!

WICHTIGE SICHERHEITSHINWEISE

<< Verletzungsgefahr!

Nicht mit den Fingern

in die Einlaßöffnung fassen!

<< Im Gefahrenfalle die Maschine am Haupt-

schalter oder Not-Aus-Schalter ausschal-

ten oder den Netzstecker ziehen!

<< Vor dem Öffnen der Maschine ist der

Netzstecker zu ziehen!

Reparaturen dürfen nur von einem Fach-

mann durchgeführt werden!

<< Die Maschine darf nicht von mehreren

Personen gleichzeitig bedient werden!

Die Auslegung der Sicherheitselemente

beruht auf einer gefahrlosen Bedienung im

“Einmannbetrieb“.

<< Während des Zerkleinerungsvorganges

dürfen keine anderen Arbeiten (z. B.

Reinigung etc.) an der Maschine getätigt

werden!

<< Die Maschine ist kein Spielzeug und für

Einsatz und Benutzung durch Kinder nicht

geeignet!

Die sicherheitstechnische Gesamtkonzeption

(Abmessungen, Zuführöffnungen, Sicher-

heitsabschaltungen etc.) dieser Maschine

beinhaltet keinerlei Garantien einer gefahr-

losen Handhabung durch Kinder.

<< Verletzungsgefahr!

Lose Teile

von Bekleidung, Krawatten,

Schmuck, langes Haar, oder

andere lose Gegenstände von

der Einlaßöffnung fernhalten!

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

D

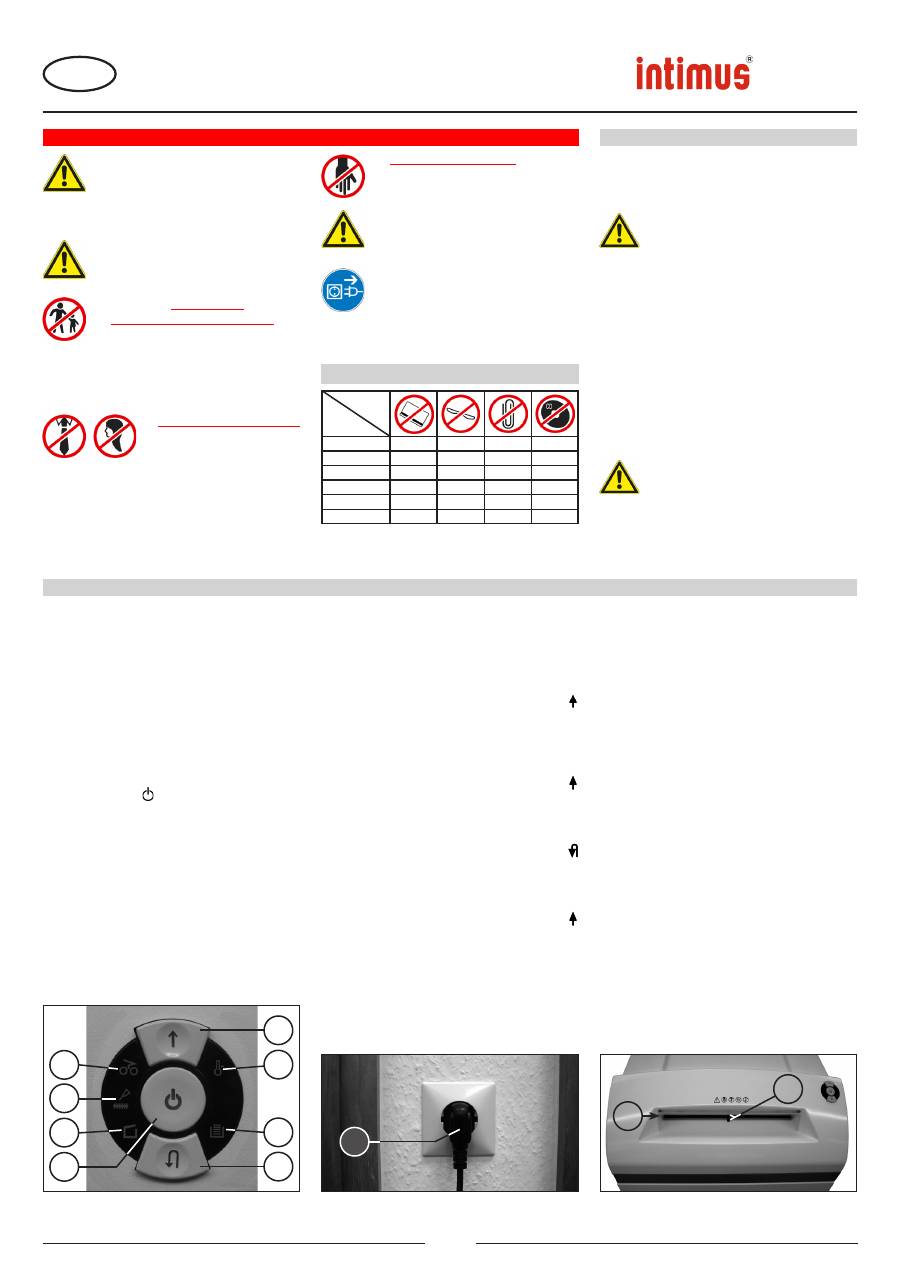

INBETRIEBNAHME

Abb. 1

Abb. 2

Abb. 3

Originalbetriebsanleitung

BEDIENUNG

6 = Kontroll-Anzeige (Abb. 1)

„Materialstau im Gerät“ / „Lichtschranke

belegt bei Türöffnung oder beim Einschal-

ten“

Vorgehensweisen siehe jeweilige Beschrei-

bung unter der Rubrik „STÖRUNG“.

„Materialstau im Gerät“

Leuchtet auf, wenn dem Schneidwerk

zuviel Material zugeführt wurde. Das

Schneidwerk blockiert, läuft anschließend

ein Stückweit rückwärts und steht. Der

Motor wird abgeschaltet.

„Lichtschranke belegt

bei Türöffnung“

Leuchtet auf, wenn beim Öffnen der Tür

sich noch Material im Zuführschacht

befindet. Das Schneidwerk kommt zum

Stillstand. Der Motor wird abgeschaltet.

„Lichtschranke belegt

beim Einschalten“

Leuchtet auf, wenn beim Einschalten der

Maschine sich Material im Zuführschacht

befindet.

BEDIENUNGSELEMENTE:

1 = Netzstecker (Abb. 2)

Mit Anschluss der Maschine durch den

Netzstecker am Stromnetz befindet sich

die Maschine zunächst im ausgeschalteten

Zustand.

2 = Funktionstaster (Abb. 1)

„Betriebsbereit“ / „Aus“ / „Stopp“

Dieser Taster beinhaltet drei Funktionen:

„Betriebsbereit“

Bei kurzem Tippen dieses Tasters wird

die Maschine auf „Betriebsbereit“ ge-

schaltet.

Gleichzeitig leuchtet die integrierte LED-

Anzeige auf.

„Aus“

Wird dieser Taster im Zustand „Betriebs-

bereit“ ca. 3 Sek. lang gedrückt gehalten,

wird die Maschine ausgeschaltet.

Hinweis:

Bei Nichtbenutzung der Maschi-

ne über einen Zeitraum von ca. 5 Min.

schaltet die Maschine automatisch aus.

„Stopp“

Bei kurzem Tippen dieses Tasters bei

laufendem Schneidwerk wird dieses

abgeschaltet und steht.

3 = Vorwärtstaster (Abb. 1)

Dieser Taster beinhaltet zwei Funktionen:

Bei kurzem Tippen dieses Tasters läuft

das Schneidwerk für ein paar Sekunden

vorwärts, z.B. um im Schneidwerk ver-

bliebenes Schnittgut herauszuführen.

Gleichzeitig leuchtet die integrierte LED-

Anzeige auf.

Wird dieser Taster ca. zwei Sek. lang

gedrückt gehalten, läuft das Schneidwerk

im Dauerbetrieb vorwärts und die Maschi-

ne kann beschickt werden. Gleichzeitig

leuchtet die integrierte LED-Anzeige

auf.

4 = Rückwärtstaster (Abb. 1)

Bei Betätigung dieses Tasters läuft das

Schneidwerk kurzzeitig rückwärts. Gleich-

zeitig leuchtet die integrierte LED-Anzeige

auf.

5 = Lichtschranke (Vorwärtslauf) (Abb. 3)

Startet den Zerkleinerungsvorgang sobald

Material in den Zuführschacht eingeführt

wird. Gleichzeitig leuchtet die LED-Anzeige

des Vorwärtstasters auf.

Sondermaterialien

Symbol

Modell

= zur Zerkleinerung nicht geeignet

Der Shredder darf auf keinen Fall als

Sitzgelegenheit oder als Trittfläche

verwendet werden. Sturzgefahr durch

Materialbruch!

EINSCHALTEN DER MASCHINE:

Zum Einschalten der Maschine auf „betriebsbereit“

gehen Sie wie folgt vor:

- Funktionstaster (2) kurz betätigen.

- Die LED-Anzeige des Funktionstasters (2)

leuchtet auf für „Betriebsbereit“.

- Die Maschine kann beschickt werden.

MATERIALZUFÜHRUNG:

Papier

durch den Papierzuführschacht (11) (Abb.

3) dem Schneidwerk zuführen.

Maschine schaltet automatisch auf Vorwärtslauf,

zieht das Material ein und schaltet nach dem

Zerkleinerungsvorgang automatisch ab.

Hinweise:

Für die Zerkleinerung von lichtdurch-

lässigen Folien muss die Maschine von Hand auf

Vorwärtslauf geschaltet werden (Vorwärtstaster

(3) ca. 2 Sek. gedrückt halten).

Durch kurze Betätigung des Funktionstasters (2)

(„Stopp“-Funktion) kann der Zerkleinerungsvor-

gang jederzeit gestoppt werden. Zum Fortfah-

ren den Vorwärtstaster (3) ca. 2 Sek. gedrückt

halten.

Bei Nichtbenutzung der Maschine über einen

Zeitraum von ca. 5 Min. schaltet sie aus.

Führen Sie dem Gerät niemals mehr als

die angegebene Höchstmenge Material

(siehe „TECHNISCHE DATEN“) zu!

Sollte trotzdem zuviel Material in das

Schneidwerk gelangt sein, siehe bei

„STÖRUNG“ unter „MATERIALSTAU IM

GERÄT“.

BEDIENUNGSELEMENTE:

7 = Kontroll-Anzeige (Abb. 1)

„Schneidwerk ölen“

Leuchtet auf, wenn das Schneidwerk der

Cross-Cut-Version geölt werden muß. Der

Ölvorgang muß am Rückwärtstaster (4)

quittiert werden (siehe Beschreibung bei

„WARTUNG SCHNEIDWERK“).

8 = Kontroll-Anzeige (Abb. 1)

„Tür auf“ / „Türstörung“

„Tür auf“

Leuchtet auf, wenn die Tür des Unter-

schrankes geöffnet ist. Die Maschine

wird automatisch abgeschaltet und kann

solange die Tür offen steht nicht gestartet

werden.

„Elektrische Störung“

Blinkt

, wenn eine elektrische Störung in

der Türsensorik vorliegt. Die Maschine

wird abgeschaltet. Benachrichtigen Sie

bitte Ihren Fachhändler.

9 = Kontroll-Anzeige (Abb. 1)

„Motorüberlastung“ /

„Elektrische Störung“

Vorgehensweisen siehe jeweilige Beschrei-

bung unter der Rubrik „STÖRUNG“.

„Motorschutz“

Leuchtet auf, wenn der Motor überlastet

worden ist und abgeschaltet hat. Die

Maschine kann während der Abkühlphase

des Motors nicht gestartet werden.

„Elektrische Störung“

Blinkt

, wenn eine elektrische Störung

innerhalb der Steuerplatine vorliegt.

Gleichzeitig blinkt die LED-Anzeige des

Funktionsschalters (2) auf. Die Maschine

wird abgeschaltet. Benachrichtigen Sie

bitte Ihren Fachhändler.

10 = Kontroll-Anzeige

„Papier-Auffangsack voll“ (Abb. 1)

Leuchtet auf, wenn der Auffangsack für

Papier gefüllt ist und geleert werden muß.

Das Schneidwerk für die Papierzerkleinerung

wird abgeschaltet.

11 = Papierzuführschacht (Abb. 3)

12 = Auffangsack für Papier (Abb. 4)

13 = Ölbehälter (Abb. 4 und 6)

ENTLEEREN DES AUFFANGSACKS

FÜR PAPIER (Abb. 4):

Ist der Auffangsack für Papier gefüllt, schaltet die

Maschine ab. Die Kontroll-Anzeige (10) leuchtet

auf. Gehen Sie wie folgt vor:

- Tür öffnen. Die Kontroll-Anzeige (8) leuchtet

auf. Ist noch Material im Zuführschacht vorhan-

den, leuchtet zusätzlich die Kontroll-Anzeige

(6) auf.

- Den Auffangsack (12) mit Sackrahmen aus

dem Gehäuse-Unterteil herausziehen, den

Sack entnehmen und den Inhalt entsorgen. Die

Kontroll-Anzeige (10) erlischt.

- Den entleerten Sack am Sackrahmen einhän-

gen und den Sack mit Rahmen wieder in das

Gehäuse-Unterteil einschieben. Tür schließen.

Die Kontroll-Anzeige (8) erlischt.

- Falls die Kontroll-Anzeige

(6) leuchtet

betätigen Sie kurz den Vorwärtstaster (3). Im

Zuführschacht verbliebenes Material wird zer-

kleinert und die Anzeige erlischt.

Hinweis:

Die Maschine läuft nur bei geschlos-

sener Tür!

DYNAMISCHE BELASTUNGSANZEIGE:

Um einen Materialstau zu vermeiden und somit

eine kontinuierliche und effektive Vernichtung

der Datenträger zu erreichen, wird während

des Zerkleinerungsvorgangs der momentane

Belastungsgrad des Motors durch ein farbig

abgestimmtes, diffuses Licht im Zuführschacht

wie folgt angezeigt:

Grünes Licht:

Belastung < 50%

Gelbes Licht:

Belastung 50 - 75%

Rotes Licht:

Belastung 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

D

BEDIENUNG

Abb. 1

Abb. 3

Abb. 4

Originalbetriebsanleitung

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

WARTUNG SCHNEIDWERK (CROSS-CUT):

Cross-Cut-Schneidwerke müssen nach

einer bestimmten Betriebszeit geölt wer-

den. Leuchtet die Kontroll-Anzeige (7)

auf, gehen Sie wie folgt vor:

Tür öffnen. Die Kontroll-Anzeige (8) leuchtet auf

und die LED-Anzeige des Rückwärtstasters (4)

sowie die Kontroll-Anzeige (7)

blinken

. Ölbe-

hälter (13) (Abb. 6) aus der Halterung in der Tür

nehmen und Tür wieder schließen.

Etwas Öl auf einem Blatt Papier verteilen und

dieses dann durch den Papierzuführschacht (11)

dem Schneidwerk zuführen.

Das Papier wird eingezogen und das Öl gelangt

somit in das Schneidwerk.

Hinweis: Um die Anzeige zu löschen muß nach

einer durchgeführten Ölung des Schneidwerks

dieser Vorgang wie folgt quittiert werden:

- Tür so weit öffnen bis die Kontroll-Anzeige

(8) aufleuchtet. Die Kontroll-Anzeigen

(7) und

(4) blinken.

D

WARTUNG / ENTSORGUNG

STÖRUNG

TECHNISCHE DATEN

SONDERZUBEHÖR

Benennung

Best.-Nr.

Plastiksack, 440x330x950x0,05 mm

99977

Ölbehälter, 110 ml

88035

Hinweis:

Bei Nachbestellung von Sonderzubehörteilen

und bei Ersatzteilbedarf wenden Sie sich bitte an Ihren

Fachhändler.

Abb. 5

Abb. 6

Originalbetriebsanleitung

MATERIALSTAU IM GERÄT:

(Auto-Reverse-Funktion)

Ergibt sich durch zuviel zugeführtes Material ein

Stau, reagiert die Maschine wie folgt:

- Das Schneidwerk blockiert, läuft anschließend

ein Stückweit rückwärts (Material wird freige-

geben) und steht. Der Motor wird abgeschaltet.

Die Kontroll-Anzeige (6) leuchtet auf.

Gehen Sie wie folgt vor:

Papierstau im Papierzuführschacht (11)

- Zurückgeführtes Papier entnehmen.

- Schneidwerk läuft jetzt automatisch vorwärts

und zerkleinert den im Schneidwerk verbliebe-

nen Papierrest. Während des Vorwärtslaufes

leuchtet die LED-Anzeige des Vorwärtstasters

(3). Die Kontroll-Anzeige (6) erlischt.

- Die Zerkleinerung mit geringerer Papiermenge

fortsetzen.

- Falls erforderlich, das Schneidwerk manuell

abwechselnd solange auf Vorwärts- und Rück-

wärtslauf schalten, bis das Schnittgut vollständig

durchgelaufen und zerkleinert ist.

LICHTSCHRANKE BELEGT

BEI TÜRÖFFNUNG:

Sollte beim Öffnen der Tür sich noch Material im

Zuführschacht befinden, schaltet der Motor ab

und das Schneidwerk kommt zum Stillstand. Die

Kontroll-Anzeige (6) leuchtet auf.

Schließen Sie die Tür und quittieren Sie den

Zustand durch kurze Betätigung des Vorwärtsta-

sters (3). Das vorhandene Schnittgut wird dem

Schneidwerk zugeführt und zerkleinert.

LICHTSCHRANKE BELEGT

BEIM EINSCHALTEN:

Sollte beim Einschalten der Maschine sich Material

im Zuführschacht befinden, leuchtet die Kontroll-

Anzeige (6) auf.

Entnehmen Sie das Material und quittieren Sie

den Zustand durch kurze Betätigung des Vor-

wärtstasters (3).

MOTORSCHUTZ:

Sollte der Motor überfordert werden, so schaltet er

ab. Die Kontroll-Anzeige (9) leuchtet auf.

Nach einer Abkühlzeit von ca. 25-40 Minuten

können Sie das Gerät erneut starten.

ELEKTRISCHE STÖRUNG:

Blinkt

die Kontroll-Anzeige (9) in Verbindung

mit der LED-Anzeige des Funktionsschalters

(2) oder nur die Kontroll-Anzeige (8) liegt eine

elektrische Störung vor. Die Maschine kann nicht

gestartet werden.

Benachrichtigen Sie bitte in diesem Fall Ihren

Fachhändler.

CHECKLISTE BEI STÖRUNGEN:

Sollte das Gerät nicht funktionieren, prüfen Sie

folgende Punkte:

- ist der

Netzstecker

am Netz angeschlossen?

- ist die

Tür

geschlossen?

- ist der

Auffangsack für Papier

voll?

Folgen Sie den Instruktionen bei „ENTLEEREN

DES AUFFANGSACKS FÜR PAPIER“.

- ist ein

Materialstau

im Gerät?

Folgen Sie den Instruktionen bei „MATERIAL-

STAU IM GERÄT“.

- ist der

Motor

überlastet worden?

Siehe unter „MOTORSCHUTZ“.

Wenn keine der Prüfpunkte zutreffen, benach-

richtigen Sie bitte Ihren Fachhändler.

REINIGUNG DER FOTOZELLEN (Abb. 5):

Sollten Papierstücke im Einlaßschlitz zum Lie-

gen kommen (z. B. nach einem Papierstau) ist

es möglich, daß das Gerät durch die „belegte“

Lichtschranke nicht mehr ausschaltet.

Sie können die Papierstücke entfernen, bzw. die

Fotozelle reinigen, indem Sie dem Schneidwerk

ein weiteres Blatt Papier zuführen, oder die

Maschine auf Rückwärtslauf schalten und mit

einem Pinsel kurz über die beiden „Augen“ der

Fotozelle wischen.

- Rückwärtstaster (4) betätigen und gedrückt

halten bis die Kontroll-Anzeige (7) erlischt.

- Tür wieder schließen.

Das Schneidwerk beginnt nun automatisch einen

Reinigungszyklus (Vorwärtslauf/Rückwärtslauf)

und schaltet dann ab. Die Maschine ist wieder

einsatzbereit. Im Falle der Nachbestellung des

Spezialöls siehe unter „SONDERZUBEHÖR“.

ENERGIESPAR-AUTOMATIK:

Wird die Maschine für eine Weile nicht benutzt,

schaltet sie automatisch nach ca. 5 Min. aus.

Die LED-Anzeige des Funktionstasters (2) für

„Betriebsbereit“ erlischt. Zum Wiedereinschalten

den Funktionstaster kurz betätigen..

ENTSORGUNG DER MASCHINE:

Entsorgen Sie die Maschine am Ende

ihrer Lebensdauer stets umweltgerecht.

Geben Sie keine Teile der Maschine oder

der Verpackung in den Hausmüll.

* bezogen auf A4-Papier 70g/m

bei 230V/50Hz

Modell

Netzanschlußdaten

Anschlußspannung/Frequenz · Stromaufnahme · Leistung

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC3

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC4

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC5

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC6

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

Modell

Type

Schnittbreite

Schneidleistung

Arbeitsbreite Geräuschpegel

Abmessungen

Gewicht

Papier

B x T x H

intimus 120SC2

227-6S

5,8 mm

35-38 Blatt*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm

31-33 Blatt*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x36 mm

23-25 Blatt*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm

15-17 Blatt*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm

10-12 Blatt*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm

7-8 Blatt*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

Vorsicherung

(träge)

220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

AREA OF APPLICATION:

The

intimus 120SC2/CC3/CC4/CC5/CC6

data shredder is a machine used for shredding

general documents.

Generally the machine may only be

used to shred paper (deviations see

table below “special materials”)!

Shredding of other types of data carriers

may lead to injuries (for example due to

splintering of hard materials etc.) and

damage to the machine (for example

destruction of the cutter etc.).

INSTALLATION:

- Unpack the machine and put it together.

- Fit the plastic bag onto the bag frame.

- Connect the machine to the power with the

plug (1) (Fig. 2) (For information on the right

fuse for the plug see “TECHNICAL DATA”).

The socket outlet shall be installed

near the equipment and shall be easily

accessible!

Only operate the machine in enclosed

rooms at temperatures between 10°C

and 25°C!

<< The machine may not be operated by more

than one person at any given time!

The machine was designed for safe operation

by “one person only”.

<< During the shredding process no other

work may be performed on the machine

(for example cleaning, etc.)!

<< The machine is not a toy, and is not suitable

for use by children!

The overall technical safety concept of

this machine (dimensions, feed openings,

emergency shutdown devices etc.) does not

provide for any guarantee regarding hazard-

free operation by children.

<< Danger of injury!

Keep all

loose articles of clothing, ties,

jewelery, long hair or other loose

objects away from opening!

<< Danger of injury!

Never insert fingers into

opening!

<< In case of danger switch the machine off

with the mains switch, or with the emer-

gency switch, or unplug the machine!

<< Always unplug the machine from the

mains power supply before opening the

machine!

Repairs may only be performed by trained

personnel!

IMPORTANT SAFETY NOTES

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

GB

OPERATION

INITIATION

fig. 1

fig. 2

fig. 3

Translation of the Original Operation Manual

Übersetzung der Originalbetriebsanleitung

6 = Control display (fig. 1)

“Material jam in machine”/ “Light barrier

covered when door opens or when

machine turned on”

For the procedures see the relevant

description under the “MALFUNCTION”

section.

“Material jam in machine”

Comes on when too much material has

been fed into the cutters. The cutters

jam, then run in reverse for a short time

and stop. The motor switches off.

“Light barrier covered

when door open”

Comes on when there is still material in

the feed slot when the door is opened.

The cutters stop. The motor switches

off.

“Light barrier covered

when machine turned on”

Comes on when there is still material

in the feed slot when the machine is

switched on.

CONTROLS:

1 = Mains plug (fig. 2)

When the machine is first plugged in it is

not on.

2 = Function buttons (fig. 1)

“Ready”/ “Off” / “Stop“

This button has three functions:

“Ready”

The machine changes to “Ready” if you

press this button briefly.

At the same time the integral LED

display comes on.

“Off”

The machine switches off if it is in the

“Ready” mode and the button is held

down for about 3 seconds.

Note:

The machine switches off

automatically if it is not used for about 5

minutes.

“Stop”

If you press this button briefly when the

cutters are running they switch off and

stop.

3 = Forwards button (fig. 1)

This button has two functions:

If this button is pressed briefly, the

cutting mechanism runs forwards for a

few seconds, e.g. to remove remaining

material from the cutting mechanism.

At the same time the integrated LED

display lights up.

If this button is pressed and held

for approx. two secs., the cutting

mechanism runs forwards continually

and materials to be shredded can be fed

into the machine. At the same time the

integrated LED display lights up.

4 = Reverse button (fig. 1)

If you press this button the cutters run

backwards for a short time. At the same

time the integral LED display comes on.

5 = Light barrier (Forward motion) (fig. 3)

The shredding procedure starts as soon

as material is fed into the feed slot. At the

same time the integral forward button LED

display comes on.

Special materials

= not applicable for shredding

Symbol

Model

The shredder may not be used as a

step ladder or as a seat. Danger of

falling due to breakage!

SWITCHING THE MACHINE ON:

Proceed as follows to switch the machine to

“Ready”:

- Press the function button (2) briefly.

- The function button (2) LED display comes

on for “Ready”.

- The machine can be loaded.

MATERIAL FEED:

Feed

paper

into the cutting mechanism through

the paper feed slot (11) (fig. 3).

The machine automatically switches to forwards

running, draws the material in and automatically

switches off after shredding.

Note:

For shredding transparent films, the

machine must be manually switched to forwards

running (press and hold the forwards button (3)

for approx. 2 secs.).

By briefly pressing the function button (2) (Stop

function), the shredding process can be stopped

at any time. To continue, press and hold the

forwards button (3) for approx. 2 secs.

If the machine is not used for a period of approx.

5 mins., it automatically switches off.

Never feed the shredder with a

quantity of material exceeding the

maximum indicated. Refer to the

TECHNICAL DATA section!

Should

the

machine

become

overloaded, follow the instructions under

“MATERIAL JAM IN MACHINE” under

“MALFUNCTIONS”.

CONTROLS:

7 = Control display (Fig. 1)

“Oil cutters”

Comes on when the cutters in the cross

cut version must be oiled. The lubrication

procedure must be acknowledged on

the reverse button (4) (see description in

“CUTTER MAINTENANCE”).

8 = Control display (Fig. 1)

“Door open”/ “Door malfunction”

“Door open”

Comes on if the door on the lower part

of the machine is opened. The machine

switches off automatically and cannot

be started as long as the door remains

open.

“Electrical fault”

Flashes

when there is an electrical fault

in the door sensor. The machine switches

off. Please contact your dealer.

9 = Control display (Fig. 1)

“Motor overload” /

“Electrical fault”

To find out what to do see the relevant

description under the “MALFUNCTION”

section.

“Motor protection”

Comes on when the motor has been

overloaded and has switched off. The

machine cannot be started while the

motor is cooling down.

“Electrical fault”

Flashes

when there is an electrical fault

inside the control board. At the same

time the function button (2) LED display

flashes. The machine switches off.

Please contact your dealer.

10 = Control display

“Paper collection bag full” (Fig. 1)

Comes on when the paper collection bag is

full and must be emptied. The cutting unit

for reducing paper switches off.

11 = Paper feed slot (Fig. 3)

12 = Paper collection bag (Fig. 4)

13 = Oil reservoir (Fig. 4 and 6)

EMPTYING THE

PAPER COLLECTION BAG (Fig. 4):

If the paper collection bag is full the machine

switches off. The control display (10) comes

on. Proceed as follows:

- Open the door. The control display (8)

comes on. If there is still material in one of

the feed slots, the control display (6) also

comes on.

- Take the collection bag (12) and the frame out

of the bottom part of the housing. Remove the

bag and dispose of the contents. The control

display (10) goes out.

- Fit the emptied bag onto the bag frame and

insert the bag and the frame into the bottom

part of the housing again. Close the door. The

control display (8) goes out.

- If the control display (6) comes on, press

the forward button (3) briefly. The remaining

material in the feed slot is shredded and the

display go out.

Note:

The machine will only run if the door is

closed.

DYNAMIC LOAD DISPLAY:

To prevent a material jam and thus ensure a

continual, effective destruction of the data

carriers, the current load level of the motor is

displayed during the shredding process by a

coloured, diffuse light in the feed slot as follows:

Green light:

load < 50%

Yellow light:

load 50 - 75%

Red light:

load 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

GB

OPERATION

fig. 1

fig. 3

fig. 4

Translation of the Original Operation Manual

Übersetzung der Originalbetriebsanleitung

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

CUTTER MAINTENANCE (CROSS CUT):

Cross cut cutters must be oiled after a

specific operating time. If the control display

(7) comes on proceed as follows:

Open the door. The control display (8) comes on

and the reverse button (4) LED display as well

as the control display (7)

flashes

. Remove the

oil reservoir (13) (Fig. 6) from the holder in the door

and close the door again.

Pour a little oil onto a sheet of paper and then

feed this through the paper feed slot (11) onto the

cutters.

The paper is drawn in and in this way the oil is

distributed to the cutters.

Note: This procedure is acknowledged as

follows to turn off the display after the cutters

have been oiled:

- Open the door until the control display (8)

lights up. The control displays (7) and (4)

flash.

GB

MALFUNCTIONS

MAINTENANCE / DISPOSING

TECHNICAL DATA

SPECIAL ACCESSORIES

Description

Order-No.

Plastic bag, 440x330x950x0.05 mm

99977

Lubricant, 110 ml bottle

88035

Note:

For orders of special accessories and spare

parts, please contact your dealer.

fig. 5

fig. 6

Translation of the Original Operation Manual

Übersetzung der Originalbetriebsanleitung

MATERIAL JAM IN THE MACHINE:

(Auto reverse function)

If a jam is caused by too much material being fed

in the following happens:

- The cutters jam, then run in reverse for a short

time (material is released) and stop. The motor

switches off. The control display (6) comes

on.

Proceed as follows:

Paper jam in paper feed slot (11)

- Remove the paper that has been fed back.

- The cutters now run forwards automatically

and shred the remaining paper in the cutters.

During the forward run the forward button (3)

LED display comes on. The control display

(6) goes out.

- Continue shredding with less paper.

- If necessary, switch the cutters manually

alternately from forward to reverse until the

material has gone through completely and

been shredded.

LIGHT BARRIER COVERED

WHEN DOOR OPENED:

Should there still be material in the feed slot

when the door is opened, the motor switches off

and the cutters stop. The control display (6)

comes on.

Close the door and acknowledge the status

by pressing the forward button (3) briefly.

The existing material is fed to the cutters and

shredded.

LIGHT BARRIER COVERED

WHEN MACHINE TURNED ON:

Should there still be material in the feed slot

when the machine is switched on the control

display (6) comes on.

Remove the material and acknowledge the

status by pressing the forward button (3) briefly.

MOTOR PROTECTION:

Should the motor be overloaded it switches off.

The control display (9) comes on.

The machine can be started again after a cooling

down period of about 25 – 40 minutes.

ELECTRICAL FAULT:

If the control display (9)

flashes

together with

the function button (2) LED display or only

the control display (8)

flashes

there is an

electrical fault. The machine cannot be started.

In this case please contact your dealer.

FAULT CHECK LIST:

Should the machine not work, check the following

points:

- is the

plug

connected to the power supply?

- is the

door

closed?

- is the

paper collection bag

full?

Follow the instructions for “EMPTYING THE

PAPER COLLECTION BAG“.

- Is there a

material jam

in the machine?

Follow the instructions in “MATERIAL JAM IN

THE MACHINE”.

- Is the

motor

overloaded?

See “MOTOR PROTECTION”.

If none of these test points apply, please

contact your dealer.

CLEANING THE PHOTOCELLS (Fig. 5):

If paper particles should come to rest in the inlet

guide (for example after a paper jam) it is possible

that the machine will not turn off, due to the broken

light barrier.

To remove these paper strips and also to clean

the photocell, pass another sheet of paper through

the feed slot, or switch the machine to reverse and

wipe both “eyes” of the photocell with a brush.

- Press the reverse button (4) and keep it held

down until the control display (7) goes out.

- Close the door again.

The cutters now start a cleaning cycle automatically

(forward and reverse run) and then switch off.

The machine is ready for use again. Should you

need to re-order the special oil see “SPECIAL

ACCESSORIES”.

AUTOMATIC ENERGY SAVING:

If the machine is not used for a while it automatically

switches off after about 5 minutes. The function

button (2) LED display for “Ready” goes out.

Press the function button briefly to turn it on again.

DISPOSING OF THE MACHINE:

Dispose of the machine in an

environmentally friendly fashion at the end

of its useful service life. Do not dispose of

any of the parts included in the machine or

its packaging with household waste.

* based on A4-paper 70g/m² at 230V/50Hz

Model

Typ

Cutting width

Cutting capacity

Working width Noise level

Dimensions

Weight

paper

W x D x H

intimus 120SC2

227-6S

5.8 mm

35-38 sheets*

310 mm

app. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3.8 mm

31-33 sheets*

310 mm

app. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3.8x36 mm

23-25 sheets*

310 mm

app. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1.9x15 mm

15-17 sheets*

310 mm

app. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0.8x12 mm

10-12 sheets*

310 mm

app. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0.8x4.5 mm

7-8 sheets*

310 mm

app. 57 dB(A)

535 x 395 x 980 mm

47 kg

Pre-fusing

(slow-blow)

220-230V = 10 amps / 120V = 15 amps / 100V = 18 amps

Model

Power supply data

supply voltage/frequency · current consumption · power

intimus 120SC2

220-230V/50Hz · 7.8 amps · 1.8 kW

120V/60Hz · 12.0 amps · 1.4 kW

100V/50/60Hz · 18.0 amps · 1.8 kW

intimus 120SC2

220-230V/50Hz · 7.8 amps · 1.8 kW

120V/60Hz · 12.0 amps · 1.4 kW

100V/50/60Hz · 18.0 amps · 1.8 kW

intimus 120CC3

220-230V/50Hz · 7.8 amps · 1.8 kW

120V/60Hz · 12.0 amps · 1.4 kW

100V/50/60Hz · 18.0 amps · 1.8 kW

intimus 120CC4

220-230V/50Hz · 7.8 amps · 1.8 kW

120V/60Hz · 12.0 amps · 1.4 kW

100V/50/60Hz · 18.0 amps · 1.8 kW

intimus 120CC5

220-230V/50Hz · 7.8 amps · 1.8 kW

120V/60Hz · 12.0 amps · 1.4 kW

100V/50/60Hz · 18.0 amps · 1.8 kW

intimus 120CC6

220-230V/50Hz · 7.8 amps · 1.8 kW

120V/60Hz · 12.0 amps · 1.4 kW

100V/50/60Hz · 18.0 amps · 1.8 kW

RECOMMANDATIONS IMPORTANTES DE SÉCURITÉ

<< Risque de blessure!

N’introduisez jamais

les doigts dans l’ouverture!

<< En cas de danger, arrêter la machine

par l’interrupteur principal, ou par

l’interrupteur d’urgence, ou débranchez

la machine!

<< Débrancher le raccordement réseau avant

d’ouvrir l’installation!

Les travaux de réparation doivent être

effectués uniquement par un spécialiste!

<< La machine ne doit pas être utilisée par

plusieurs personnes en même temps!

La conception des éléments de sécurité

repose sur une mise en service sans danger

pour “L’utilisation de la machine par une seule

personne”.

<< Ne pas effectuer d’autres activités sur la

machine (par ex. nettoyage...) durant le

procédé de destruction!

<< La machine n’est pas un jouet et ne convient

pas pour être utilisée par des enfants!

Le concept global de sécurité (dimensions,

orifices d‘alimentation, mises hors circuit de

sécurité, etc.) de cette machine ne fournit

aucune garantie pour une manipulation sans

danger par les enfants.

<< Risque de blessure!

N’approchez

jamais du bloc de coupe les vête-

ments amples, colliers, cheveux

longs, cravates etc!

DOMAINES D’UTILISATION:

Le destructeur de documents

intimus 120SC2/CC3/

CC4/CC5/CC6

est un appareil destiné à détruire des

documents courants.

En principe, l’appareil peut uniquement

être utilisé pour broyer du papier

(exceptions, voir tableau sous « Matériaux

spéciaux ») !

Le broyage d’autres supports de données peut

se traduire par des blessures de personnes

(éclatement de matériaux solides par ex.,

etc.) et de dégâts à l’appareil (destruction du

mécanisme de coupe par ex.).

INSTALLATION :

- Déballer l’appareil et l’installer.

- Accrocher le sac de plastique dans le cadre pour

sac.

- Raccorder l’appareil au réseau électrique à l’aide

de la fiche secteur (1) (fig. 2) (voir les indications

concernant le fusible auxiliaire requis pour la

prise secteur dans les « CARACTERISTIQUES

TECHNIQUES »).

Le raccordement au secteur de la machine

doit être librement accessible et doit se

trouver à proximité de la machine !

Utiliser la machine uniquement dans des

locaux fermés et tempérés (10 – 25 °C) !

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

F

UTILISATION

MISE EN MARCHE

fig. 1

fig. 2

fig. 3

ELEMENTS DE COMMANDE:

1 = Fiche secteur (fig. 2)

Lorsqu’elle est raccordée au secteur

électrique par le biais de la fiche secteur, la

machine est tout d’abord éteinte.

2 = Touche de fonction (fig. 1)

« Prêt à fonctionner » / « Arrêt « /

« Stop »

Cette touche comprend trois fonctions:

« Prêt à fonctionner »

Frapper brièvement sur cette touche

pour commuter la machine sur « prêt à

fonctionner ».

Simultanément, le voyant LED intégré

s’allume.

« Arrêt »

Maintenir enfoncée cette touche dans

l’état « prêt à fonctionner » pendant env.

3 secondes pour éteindre la machine.

Remarque:

La machine s’éteint

automatiquement en cas de non

utilisation pendant un laps de temps

d’environ 5 minutes.

« Stop »

Frapper brièvement sur cette touche

pendant que le bloc de coupe fonctionne

pour éteindre et arrêter celui.ci.

3 = Touche de marche avant (fig. 1)

Cette touche comprend deux fonctions :

Une frappe brève sur cette touche a

pour effet de faire avancer le bloc de

coupe pendant quelques secondes, par

ex. pour faire sortir un document resté

dans le bloc de coupe. Simultanément,

le voyant LED intégré s’allume.

Si cette touche est maintenue enfoncée

pendant env. deux secondes, le bloc de

coupe fonctionne en permanence en

avant et la machine peut être alimentée.

Simultanément, le voyant LED intégré

s’allume.

4 = Touche de marche arrière (fig. 1)

Un actionnement de cette touche fait

reculer brièvement le bloc de coupe.

Simultanément, le voyant LED intégré

s’allume.

5 = Barrière lumineuse (marche avant)

(fig. 3)

Démarre l’opération de broyage dès que

du matériau est introduit dans la fente

d’alimentation. Simultanément, le voyant

LED intégré de la touche marche avant

s’allume.

6 = Voyant de contrôle (fig. 1)

« Bourrage de matériau dans l’appareil »

/ « Barrière lumineuse occupée lors de

l’ouverture de porte ou lors de la mise

en marche »

Lire la description des manières de

procéder sous la rubrique « PANNE ».

« Bourrage de matériau dans

l’appareil »

S’allume lorsque la quantité de matériau

chargée dans le bloc de coupe est trop

importante. Le bloc de coupe se bloque,

se déplace ensuite un peu vers l’arrière

et s’arrête. Le moteur s’éteint.

« Barrière lumineuse occupée

lors de l’ouverture de porte »

S’allume lorsque du matériau se trouve

encore dans la fente d’alimentation lors

de l’ouverture de la porte. Le bloc de

coupe s’arrête. Le moteur s’éteint.

« Barrière lumineuse occupée

lors de la mise en marche »

S’allume lorsque du matériau se trouve

dans la fente d’alimentation lors de la

mise en marche de la machine.

Traduction de Mode d'emploi d‘origine

Übersetzung der Originalbetriebsanleitung

Matériaux spéciaux

Symbole

Modèle

= ne convient pas pour le broyage

N’utiliser en aucun cas le destructeur

en tant que siège ou surface de

marche. Risque de chute suite à la

rupture de matériel !

MISE EN MARCHE DE LA MACHINE :

Pour mettre la machine sur « prêt à fonctionner »,

procéder comme suit:

- Actionner brièvement la touche de fonction

(2)

- Le voyant LED de la touche de fonction (2)

s’allume et affiche « prêt à fonctionner ».

- La machine peut être alimentée.

ALIMENTATION DE MATERIAU :

Alimenter le bloc de coupe en

papier

par la fente

d’alimentation de papier (11) (fig. 3).

La machine passe automatiquement en marche

avant, aspire le matériau et s’éteint de nouveau

automatiquement lorsque le broyage est

terminé.

Remarques:

Pour le broyage de films

transparents, il convient de commuter la

machine manuellement sur la marche avant

(maintenir la touche marche avant (3) enfoncée

pendant environ 2 secondes).

Il est possible de stopper à tout moment le

broyage en actionnant brièvement la touche de

fonction (2) (fonction « stop »). Pour poursuivre,

maintenir la touche de marche avant (3)

enfoncée pendant environ 2 secondes.

La machine s’éteint automatiquement en cas

de non utilisation pendant un laps de temps

d’environ 5 minutes.

Ne jamais alimenter l’appareil

avec une quantité de matériau

supérieure au maximum indiqué

( v o i r « C A R A C T E R I S T I Q U E S

TECHNIQUES »).

Si malgré tout, une quantité trop

importante de matériau parvient dans

le bloc de coupe, voir la rubrique

« PANNE » sous « BOURRAGE DE

MATERIAU DANS L’APPAREIL ».

ELEMENTS DE COMMANDE :

7 = Voyant de contrôle (fig. 1)

« Lubrifier bloc de coupe »

S’allume lorsque le bloc de coupe de

la version Cross-Cut doit être lubrifié.

L’opération de lubrification doit être validée

sur la touche de marche arrière (voir

description « MAINTENANCE BLOC DE

COUPE »)

8 = Voyant de contrôle (fig. 1)

« Porte ouverte »/ « Perturbation

porte »

« Porte ouverte »

S’allume lorsque la porte de l’armoire

inférieure est ouverte. La machine

s’éteint automatiquement et ne peut

être démarrée tant que la porte reste

ouverte.

« Dysfonctionnement électrique »

Clignote

, lorsque le capteur de porte

présente un dysfonctionnement

électrique. La machine s’éteint.

Veuillez en informer votre distributeur

spécialisé.

9 = Voyant de contrôle (fig. 1)

« Surcharge du moteur » /

« Dysfonctionnement électrique »

Lire la description des manières de

procéder sous la rubrique « PANNE ».

« Protection du moteur »

S’allume lorsque le moteur a subi

une surcharge et qu’il s’est éteint. La

machine ne peut être démarrée pendant

la phase de refroidissement du moteur.

/« Dysfonctionnement électrique »

C l i g n o t e

e n p r é s e n c e d ’ u n

dysfonctionnement électrique sur

le circuit imprimé de commande.

Simultanément, le voyant LED de

la touche de fonction (2) s’allume. La

machine s’éteint. Veuillez en informer

votre distributeur spécialisé.

10 = Voyant de contrôle (fig. 1)

« Sac collecteur de papier plein «

S’allume lorsque le sac collecteur pour

papier est rempli et qu’il doit être vidé. Le

bloc de coupe pour le broyage de papier

s’éteint.

11 = Fente d’alimentation de papier (fig. 3)

12 = Sac collecteur pour papier (fig. 4)

13 = Récipient d’huile (fig. 6)

VIDER LE SAC COLLECTEUR

POUR PAPIER (fig. 4)

La machine s’éteint lorsque le sac collecteur

pour papier est rempli. Le voyant de contrôle

(10) s’allume. Procéder comme suit :

- Ouvrir la porte. Le voyant de contrôle (8)

s’allume. Si du matériau se trouve encore

dans la fente d’alimentation, le voyant de

contrôle (6) s’allume également.

- Extraire le sac collecteur (12) avec le cadre

pour sac hors de la partie inférieure du boîtier,

retirer le sac et en éliminer son contenu. Le

voyant de contrôle (10) s’éteint.

- Accrocher le sac vidé dans le cadre pour sac

et replacer le sac et le cadre dans la partie

inférieure du boîtier. Fermer la porte. Le

voyant de contrôle (8) s’éteint.

- Si le voyant de contrôle

(6) s’allume,

actionner brièvement la touche de marche

avant (3). Le matériau resté dans la fente

d’alimentation est broyé et le voyant s’éteint.

Remarque:

La machine fonctionne uniquement

lorsque la porte est fermée !

AFFICHAGE

DYNAMIQUE DE SOLLICITATION :

Afin d’éviter un bourrage de matériau et donc

pour obtenir la destruction continue et efficace

des supports de données, le degré momentané

de sollicitation du moteur est affiché comme suit

en cours de broyage par une lumière colorée et

diffuse dans la fente d’alimentation :

Lumière verte :

Sollicitation < 50%

Lumière jaune :

Sollicitation 50 - 75%

Lumière rouge :

Sollicitation 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

F

UTILISATION

fig. 1

fig. 3

fig. 4

Traduction de Mode d'emploi d‘origine

Übersetzung der Originalbetriebsanleitung

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

- Actionner la touche de marche arrière (4) et la maintenir

enfoncée jusqu’à ce que le voyant de contrôle (7)

s’éteigne.

- Refermer la porte.

Le bloc de coupe commence maintenant automatiquement

un cycle de nettoyage (course marche avant/course marche

arrière) et ensuite il s’éteint. La machine est à nouveau prête

à fonctionner. Pour recommander ultérieurement de l’huile

spéciale, voir « ACCESSOIRES SPECIAUX ».

MODE AUTOMATIQUE ECONOMIE D’ENERGIE:

Lorsque la machine n’est pas utilisée pendant un certain

temps, elle s’éteint automatiquement après environ 5

minutes. Le voyant LED de la touche de fonction (2)

indiquant « prêt à fonctionner » s’éteint. Actionner brièvement

la touche de fonction pour remettre la machine en marche.

ELIMINATION DE LA MACHINE:

Lorsqu’elle est en fin de durée de vie, toujours

éliminer la machine de façon conforme à

l’environnement. Ne jamais jeter aucune pièce de

la machine ou de l’emballage avec les ordures

ménagères.

F

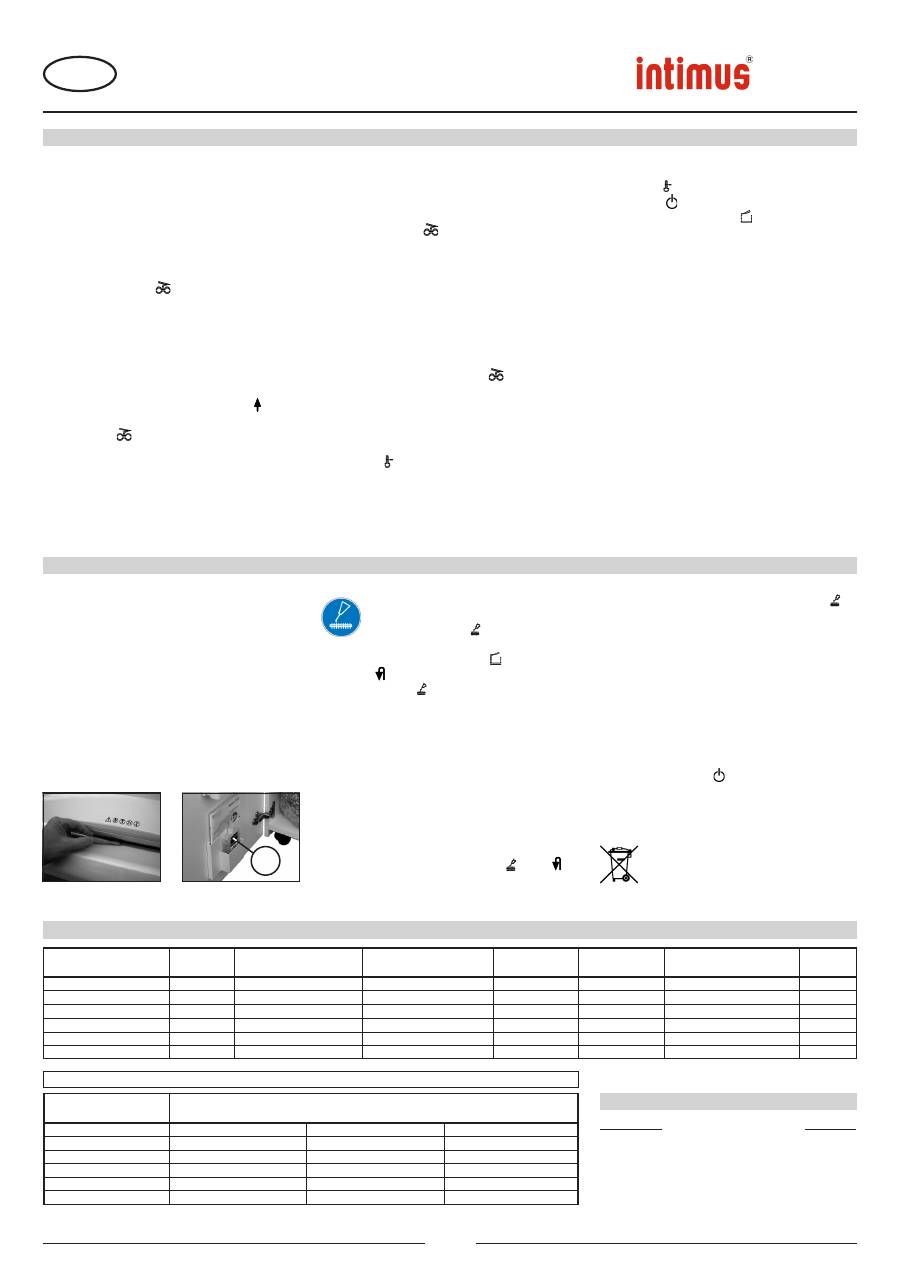

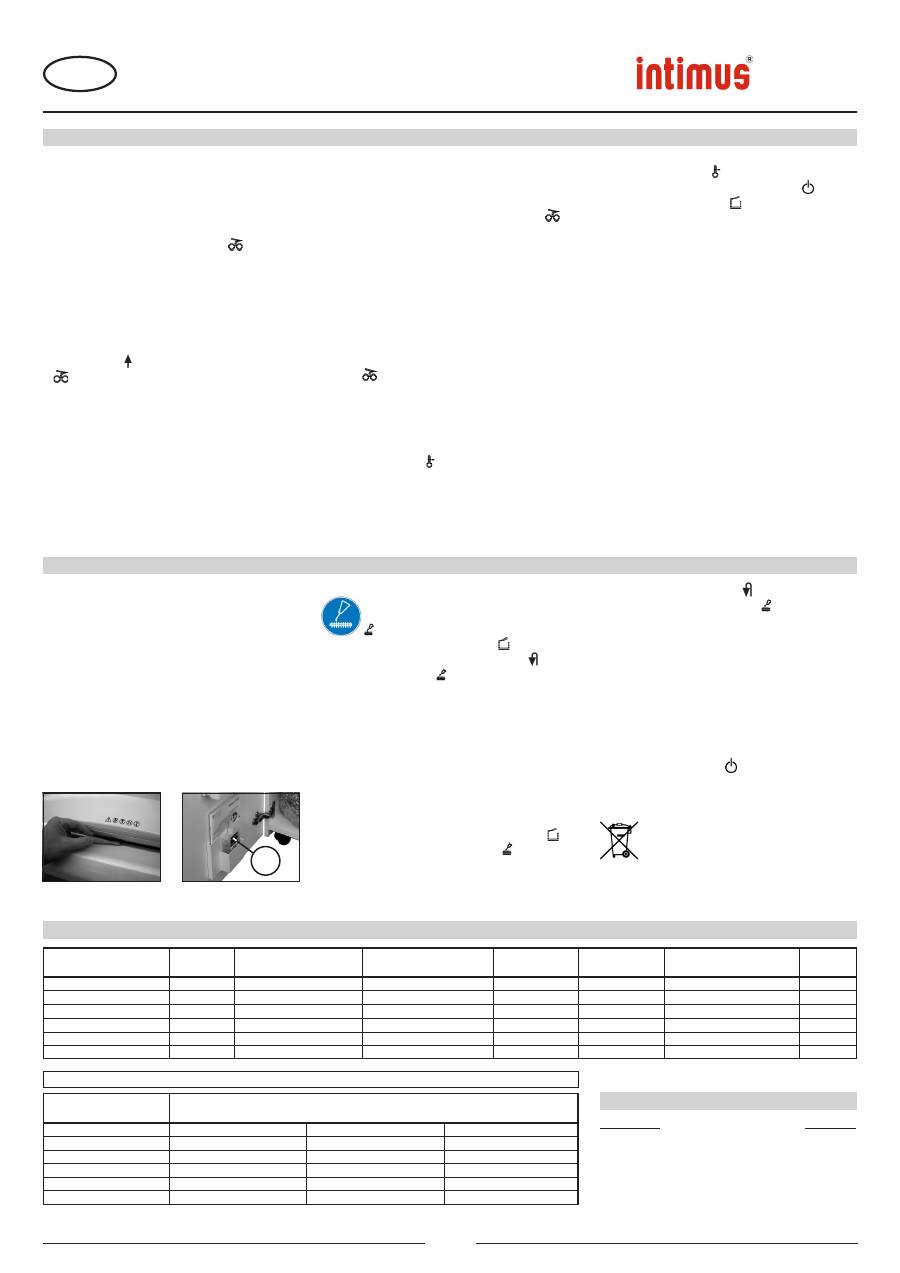

CARACTÉRISTIQUES TECHNIQUES

ACCESSOIRES SEPARES

Désignation

Ordre-No.

Sac en plastique, 440x330x950x0,05 mm

99977

Flacon d’huile special, 110 ml

88035

Notez:

Pour les accessoires et pièces détachées,

veuillez contacter votre agent.

ENTRETIEN / ELIMINATION

COMMENT REMEDIER AUX PETITES PANNES

MAINTENANCE DU BLOC DE COUPE (CROSS-CUT):

Les blocs de coupe Cross-Cut doivent être

lubrifiés après avoir fonctionné un certain temps.

Si le voyant de contrôle (7) s’allume, procéder

comme suit:

Ouvrir la porte. Le voyant de contrôle (8) s’allume et le

voyant LED de la touche de marche arrière (4) ainsi que

le voyant de contrôle (7)

clignotent

. Retirer le récipient

d’huile (13) (fig. 6) de son support dans la porte et refermer

la porte.

Répandre un peu d’huile sur une feuille de papier et faire

passer la feuille dans le bloc de coupe au travers de la fente

d’alimentation de papier (11).

Le papier est aspiré et l’huile parvient ainsi dans le bloc de

coupe.

Remarque: Afin de faire disparaître les voyants de

contrôle, il convient de valider la fin de l’opération de

lubrification du bloc de coupe comme suit:

- Ouvrir la porte jusqu’à ce que le voyant de contrôle

(8) s’allume. Les voyants de contrôle (7) et (4)

clignotent.

NETTOYAGE DES

CELLULES PHOTOELECTRIQUES (fig. 5):

Il est possible que des morceaux de papier restent dans la

rainure d’admission (par ex. après un bourrage de papier)

et empêchent la barrière lumineuse « occupée » d’arrêter

l’appareil.

Il est possible d’enlever ces morceaux de papier ou de

nettoyer les cellules photoélectriques, soit en introduisant

une nouvelle feuille de papier dans le bloc de coupe, soit en

déclenchant la marche arrière et en passant brièvement un

pinceau sur les « yeux » des cellules photoélectriques.

fig. 5

fig. 6

Traduction de Mode d'emploi d‘origine

Übersetzung der Originalbetriebsanleitung

BOURRAGE DE

MATERIAU DANS L’APPAREIL:

[Fonction Auto-Reverse]

Si une quantité trop importante de matériau

provoque un bourrage, la machine réagit comme

suit:

- Le bloc de coupe se bloque, se déplace

ensuite un peu vers l’arrière (ce qui libère le

matériau) et s’arrête. Le moteur s’éteint. Le

voyant de contrôle (6) s’allume.

Procéder comme suit:

Bourrage de papier dans la fente

d’alimentation pour papier (11)

- Enlever le papier introduit.

- Le coupe de bloc avance maintenant

automatiquement et broie les résidus de

papier restés dans le bloc de coupe. En cours

de marche avant, le voyant LED de la

touche marche avant (3) s’allume. Le voyant

de contrôle (6) s’éteint.

- Poursuivre le broyage avec une quantité de

papier plus faible.

- Si nécessaire, commuter manuellement le bloc

de coupe en alternance en marche avant et en

marche arrière, jusqu’à ce que le matériau soit

entièrement passé et broyé.

BARRIERE LUMINEUSE OCCUPEE

LORS DE L’OUVERTURE DE PORTE:

Si du matériau se trouve encore dans la fente

d’alimentation lors de l’ouverture de la porte, le

moteur s’éteint et le bloc de coupe s’arrête. Le

voyant de contrôle (6) s’allume.

Fermer la porte et valider l’état en actionnant

brièvement la touche de marche avant (3). Le

matériau présent passe dans le bloc de coupe

et est broyé.

BARRIERE LUMINEUSE OCCUPEE

LORS DE LA MISE EN MARCHE:

Si du matériau se trouve dans la fente

d’alimentation lors de la mise en marche de la

machine, le voyant de contrôle (6) s’allume.

Retirer le matériau et valider l’état en actionnant

brièvement la touche de marche avant (3).

PROTECTION DU MOTEUR:

Le moteur s’éteint s’il est surchargé. Le voyant

de contrôle (9) s’allume.

Après une période de refroidissement d’environ

25 à 40 minutes, il est possible de redémarrer

l’appareil.

DYSFONCTIONNEMENT ELECTRIQUE:

Il y a dysfonctionnement électrique si le voyant

de contrôle (9)

clignote

parallèlement avec le

voyant LED de la touche de fonction (2) ou si

seul le voyant de contrôle (8) clignote. Il n’est

pas possible de démarrer la machine.

Dans ce cas, veuillez informer votre distributeur

spécialisé.

LISTE DE CONTROLE EN CAS DE PANNES:

Si l’appareil ne fonctionne pas, vérifier les points

ci-après:

- La

fiche secteur

est-elle raccordée au

secteur ?

- La

porte

est-elle fermée ?

- Le

sac collecteur pour papier

est-il plein ?

Suivre les instructions « VIDER LE SAC

COLLECTEUR POUR PAPIER ».

- Y a-t-il un

bourrage de matériau

dans

l’appareil ?

Suivre les instructions « BOURRAGE DE

MATERIAU DANS L’APPAREIL ».

- Le

moteur

a-t-il été surchargé ?

Voir sous « PROTECTION DU MOTEUR ».

Si aucun des points de contrôle n’est

pertinent, veuillez en informer votre

distributeur spécialisé.

* se réfère à du papier A4 70g/m2 pour 230 V/50 Hz

Modèle

Caractéristiques branchement sur le secteur

tension de raccordement/fréquence · courant absorbé · puissance

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC3

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC4

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC5

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC6

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

Modèle

Type

Largeur de coupe

Capacité de coupe Largeur de travail Niveau de bruit

Dimensions

Poids

papier

L x P x H

intimus 120SC2

227-6S

5,8 mm

35-38 feuilles*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm

31-33 feuilles*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x36 mm

23-25 feuilles*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm

15-17 feuilles*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm

10-12 feuilles*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm

7-8 feuilles*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

Fusible

(à action retardée)

: 220-230V = 10 A / 120V = 15 A / 100V = 18 A

BELANGRIJKE VEILIGHEIDSWENKEN

<< Gevaar voor verwondingen!

Geen vingers

in de toevoeropening steken!

<< Bij gevaar de machine met de hoofd-scha-

kelaar of noodschakelaar uitschakelen of

de stekker uit het stopcontact trekken!

<< Voordat de machine wordt geopend de

stekker uit het stopcontact trekken!

Reparaties mogen alleen door een vakman

worden uitgevoerd!

<< Het apparaat mag niet door verscheidene

personen tegelijkertijd worden bediend!

Het ontwerp van de veiligheidselementen

berust op een veilige bediening in eenmans-

bedrijf.

<< Tijdens het versnipperen mogen geen

andere werzaamheden (b.v. reinigen) aan

het toestel worden uitgevoerd!

<< Dit toestel is geen speelgoed en mag dus

niet door kinderen worden gebruikt!

De veiligheidstechnische voorzieningen

(afmetingen, toevoeropeningen, veiligheids-

schakelaars enz.) van dit toestel garanderen

op geen enkele manier een gevaarloos gebruik

door kinderen.

<< Gevaar voor verwondingen!

Losse onderdelen van kleding,

dassen, sie-raden, lang haar of

andere losse voorwerpen uit

de buurt van de toevoergleuf

houden!

TOEPASSINGSGEBIED:

De shredder

intimus 120SC2/CC3/CC4/CC5/CC6

is een machine voor het versnipperen van normaal

papier.

machine

uitsluitend

voor

versnippering van papier gebruiken

(voor afwijkingen zie tabel “Speciale

materialen“)!

De versnippering van een ander soort

gegevensdragers kan tot persoonlijk letsel

(b.v. door versplintering van vaste materialen

enz.) en beschadiging van de machine (b.v.

vernieling van het snijwerk enz.) leiden.

PLAATSING:

- Apparaat uitpakken en neerzetten.

- Plastic zak in de zakhouder hangen.

- Apparaat met de stekker (1) (afb. 2) aan de

voedingsspanning aansluiten (informatie omtrent

de noodzakelijke beveiliging van het stopcontact

zie “TECHNISCHE GEGEVENS”).

De elektrische aansluiting van de

machine moet vrij toegankelijk zijn en

mag zich niet in de buurt van de machine

bevinden!

De machine mag alleen in gesloten en

verwarmde (10-25 °C) vertrekken worden

gebruikt!

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

NL

BEDIENING

INBEDRIJFSTELLING

BEDIENINGSELEMENTEN:

1 = Netstekker (afb. 2)

Met de aansluiting van de machine met

de netstekker aan het spanningsnet

is de machine in de eerste instantie

uitgeschakeld.

2 = Functietoets (afb. 1)

„Bedrijfsgereed“ / „Uit“ / „Stop“

Deze toets heeft drie functies:

„Bedrijfsgereed“

Door kort op deze toets te drukken

wordt de machine op “Bedrijfsgereed”

geschakeld.

Tegelijk gaat de geïntegreerde LED-

weergave branden.

„Uit“

Wanneer deze toets in de bedrijfsmodus

“Bedrijfsgereed” gedurende ca. 3

sec. ingedrukt, wordt de machine

uitgeschakeld.

Aanwijzing:

Wanneer de machine

gedurende ca. 5 minuten niet wordt

gebruikt,

schakelt

machine

automatisch uit.

„Stop“

Wanneer deze toets bij een draaiend

snijwerk kort wordt ingedrukt, wordt het

uitgeschakeld en blijft staan.

3 = Vooruittoets (afb. 1)

Deze toets heeft twee functies:

Wanneer deze toets kort wordt

ingedrukt, draait het snijwerk een

paar seconden verder, bijv. om in het

snijwerk achtergebleven versnipperd

materiaal uit te voeren. Tegelijk gaat

de geïntegreerde LED-weergave

branden.

Wanneer deze toets gedurende ca. twee

seconden wordt ingedrukt, draait het

snijwerk continu verder en de machine

kan niet worden gevuld. Tegelijk gaat

de geïntegreerde LED-weergave

branden.

4 = Achteruittoets (afb. 1)

Wanneer deze toets wordt bediend draait

het snijwerk een poosje achteruit. Tegelijk

gaat de geïntegreerde LED-weergave

branden.

5 = Lichtgordijn (vooruit draaien) (afb. 3)

Start de versnipperprocedure zodra er

materiaal in de toevoerschacht wordt

gedaan. Tegelijk gaat de LED-weergave

van de vooruittoets branden.

6 = Controlelampje (afb. 1)

„Materiaalophoping in het apparaat“ /

„Lichtgordijn bedekt bij deuropening of

bij het inschakelen“

Voor de aanpak zie de betreffende

beschrijving in het hoofdstuk “STORING”.

„Materiaalophoping in het apparaat“

Gaat branden wanneer er te veel

materiaal in het snijwerk is ingevoerd.

Het snijwerk blokkeert, draait vervolgens

een stuk achteruit en blijft dan staan. De

motor wordt uitgeschakeld.

„Lichtgordijn bedekt

bij deuropening”

Gaat branden, wanneer er bij het

openen van de deur nog materiaal in

de toevoerschacht zit. Het snijwerk

gaat stilstaan. De motor wordt

uitgeschakeld.

„Lichtgordijn bedekt

bij het inschakelen”

Gaat branden, wanneer er bij het

inschakelen van de machine nog

materiaal in de toevoerschacht zit.

afb. 1

afb. 2

afb. 3

Vertaling van de originele gebruiksaanwijzing

Übersetzung der Originalbetriebsanleitung

Symbool

Model

Speciale materialen

= niet geschikt voor versnippering

BEDIENINGSELEMENTEN:

7 = Controlelampje (afb. 1)

„Snijwerk met olie smeren“

Gaat branden, wanneer het snijwerk van

de Cross-Cut-versie met olie gesmeerd

moet worden. Het smeren moet met

de achteruittoets (4) worden bevestigd

(zie beschrijving bij “ONDERHOUD

SNIJWERK”).

8 = Controlelampje (afb. 1)

„Deur open“ / „Deurstoring“

„Deur open“

Gaat branden, wanneer de deur van de

onderkast open is. De machine wordt

automatisch uitgeschakeld en kan niet

worden opgestart, zolang de deur open

staat.

„Elektrische storing“

Knippert

, wanneer er een elektrische

s t o r i n g a a n d e d e u r s e n s o r s

is opgetreden. De machine wordt

uitgeschakeld. Neem contact op met uw

dealer.

9 = Controlelampje (afb. 1)

„Overbelasting motor“ /

„Elektrische storing“

Voor de aanpak zie de betreffende

beschrijving in het hoofdstuk “STORING”.

„Motorbeveiliging“

Gaat branden, wanneer de motor

overbelast is geraakt en is uitgeschakeld.

De machine kan gedurende de

afkoelfase van de motor niet worden

opgestart.

„Elektrische storing“

Knippert

, wanneer er een elektrische

storing aan de bedieningsprint is

opgetreden. Tegelijk gaat de LED-

weergave van functieschakelaar

(2) knipperen. De machine wordt

uitgeschakeld. Neem contact op met uw

dealer.

10 = Controleweergave

„Papier-opvangzak vol“ (afb. 1)

Gaat branden, wanneer de opvangzak voor

papier vol is en geledigd moet worden. Het

snijwerk voor de papierversnippering wordt

uitgeschakeld.

11 = Papiertoevoerschacht (afb. 3)

12 = Opvangzak voor papier vol“ (afb. 4)

13 = Oliereservoir (afb. 6)

De shredder mag in geen enkel geval

als zitgelegenheid of als opstapje

worden gebruikt. Gevaar voor vallen

door materiaalbreuk!

MACHINE INSCHAKELEN

Om de machine op “Bedrijfsgreed” te schakelen

gaat u als volgt te werk:

- Functietoets (2) kort bedienen.

- De LED-weergave van de functietoets (2)

gaat voor “Bedrijfsgereed” branden.

- De machine kan worden gevuld.

MATERIAALTOEVOER:

Papier

door de papiertoevoerschacht (11) (afb.

3) in het snijwerk doen.

De machine schakelt automatisch op

vooruitdraaien, trekt het materiaal naar binnen

en schakelt na de versnipperingsprocedure

automatisch uit.

Aanwijzingen:

Voor het versnipperen van

lichtdoorlatende folies moet de machine

handmatig op vooruitdraaien worden gezet

(vooruittoets (3) ca. 2 sec. ingedrukt houden).

Door een korte bevestiging met de functietoets

(2) (“Stop”-functie) kan de versnipperprocedure

te allen tijde worden gestopt. Om door te gaan

moet de vooruittoets (3) ca. 2 sec. ingedrukt

worden gehouden.

Wanneer de machine gedurende een periode

van ca. 5 minuten niet wordt gebruikt, schakelt

de machine uit.

Doe nooit meer dan de maximaal

aangegeven hoeveelheid materiaal

in de machine (zie “TECHNISCHE

GEGEVENS”)!

Mocht er ondanks dat te veel materiaal

in het snijwerk terechtkomen, kijk dan bij

“STORING” “MATERIAALOPHOPING

IN HET APPARAAT”.

LEDIGEN OPVANGZAK

VOOR PAPIER (afb. 4)

Wanneer de opvangzak voor papier vol is,

schakelt de machine uit. Het controlelampje

(10) gaat branden. Ga als volgt te werk:

- Deur openen. Het controlelampje (8) gaat

branden. Wanneer er nog materiaal in de

toevoerschacht aanwezig is, gaat bovendien

het controlelampje (6) branden.

- Trek de opvangzak (12) met de zakhouder

uit het ondergedeelte van de behuizing,

neem de zak uit en doe de inhoud weg. Het

controlelampje (10) dooft.

- Hang de lege zak in de zakhouder en schuif

vervolgens de zak met houder weer in het

ondergedeelte van de behuizing. Deur sluiten.

Het controlelampje (8) dooft.

- Indien het controlelampje

(6) brandt,

drukt u even op de vooruittoets (3). In de

toevoerschacht gebleven materiaal wordt

versnipperd en de weergave dooft.

Aanwijzing:

De machine draait alleen bij

gesloten deur!

DYNAMISCHE LASTWEERGAVE:

Om een vastlopen van materiaal te voorkomen

en op die manier een continue en effectieve

vernietiging van de gegevensdragers te bereiken,

wordt tijdens de versnipperingsprocedure

de momentele belasting van de motor door

een qua kleur afgestemd diffuus licht in de

toevoerschacht als volgt aangegeven:

Groen licht:

Belasting < 50%

Geel licht:

Belasting 50 - 75%

Rood licht:

Belasting 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

NL

BEDIENING

afb. 1

afb. 3

afb. 4

Vertaling van de originele gebruiksaanwijzing

Übersetzung der Originalbetriebsanleitung

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

- Achteruittoets (4) indrukken en ingedrukt

houden tot het controlelampje (7) dooft.

- Deur weer sluiten.

Het snijwerk begint nu automatisch met

een reinigingscyclus (vooruit/achteruit) en

schakelt vervolgens uit. De machine is weer

gebruiksklaar. Voor bijbestelling van de speciale

olie, zie “SPECIAAL TOEBEHOREN”.

AUTOMATISCHE ENERGIEBESPARING:

Wanneer de machine gedurende een poos niet

wordt gebruikt, schakelt ze automatisch na 5

min. uit. De LED-weergave van de functietoets

(2) voor “Bedrijfsgereed” dooft. Druk voor het

opnieuw inschakelen even op de functietoets.

MACHINE WEGDOEN:

Doe de machine aan het einde van haar

levensduur altijd op een milieuvriendelijke

manier weg. Doe geen delen van de

machine of van de verpakking bij het

huisvuil.

NL

TECHNISCHE GEGEVENS

SPECIALE TOEBEHOREN

Benaming

Best. nr.

Plastic zak, 440x330x950x0,05 mm

99977

Flesje olie, 110 ml

88035

Opmerking:

Voor het nabestellen van speciale to-

ebehoren en voor reserveonderdelen kunt u bij uw

dealer terecht.

ONDERHOUD / AFDANKEN

STORING

REINIGING VAN DE FOTOCELLEN (afb. 5):

Wanneer er stukken papier in de invoerspleet

terecht komen (bijv. na een papierophoping)

is het mogelijk dat het apparaat vanwege een

“bedekt” lichtgordijn niet meer uitschakelt.

U kunt de stukken papier verwijderen of de fotocel

reinigen door nog een vel papier in het snijwerk

te doen of de machine op achteruitdraaien zetten

en met een kwastje even over de “ogen” van de

fotocel te vegen.

ONDERHOUD SNIJWERK (CROSS CUT):

Cross-Cut-snijwerken moeten na een

bepaalde tijd van werking met olie

worden ingesmeerd. Wanneer de

controleweergave (7) gaat branden,

gaat u als volgt te werk:

Deur openen. Het controlelampje (8) gaat

branden en de LED-weergave

van de

achteruittoets (4) en het controlelampje

(7)

knipperen

. Oliereservoir (13) (afb. 6) uit

de houder in de deur halen en de deur weer

sluiten.

Verdeel iets olie op een vel papier en voer het

vervolgens door de papierschacht (11) het

snijwerk in.

Het papier wordt ingetrokken en de olie komt op

die manier in het snijwerk terecht.

Aanwijzing: Om de weergave te wissen moet

na het uitvoeren van de oliesmering van het

snijwerk deze procedure als volgt worden

bevestigd:

- Open de deur zo ver tot het controlelampje (8)

gaat branden. De controlelampjes (7) en

(4) knipperen.

afb. 5

afb. 6

Vertaling van de originele gebruiksaanwijzing

Übersetzung der Originalbetriebsanleitung

MATERIAALOPHOPING IN HET APPARAAT:

(Auto-Reverse-functie)

Wanneer er door te veel toevoer materiaal vast

loopt, reageert de machine als volgt:

- Het snijwerk blokkeert, draait vervolgens een

stuk achteruit (materiaal wordt vrijgegeven) en

blijft dan staan. De motor wordt uitgeschakeld.

Het controlelampje (6) gaat branden.

Ga als volgt te werk:

Papier loopt vast in de papiertoevoerschacht

(11)

- Teruggevoerd papier uitnemen.

- Snijwerk draait automatisch vooruit en

versnippert de rest papier die nog in het

snijwerk zit. Tijdens het vooruitdraaien brandt

de LED-weergave van de vooruittoets (3).

Het controlelampje (6) dooft.

- Ga door met het versnipperen van kleinere

papierhoeveelheden.

- Indien noodzakelijk moet het snijwerk

handmatig afwisselend zo lang voor- en

achteruit worden geschakeld tot het materiaal

volledig is doorgedraaid en versnipperd.

LICHTGORDIJN BELEGD

BIJ DEUROPENING:

Wanneer er zich bij het openen van de deur

nog materiaal in de toevoerschacht bevindt,

schakelt de motor uit en het snijwerk stopt. Het

controlelampje (6) gaat branden.

Sluit de deur en bevestig de situatie door kort op

de vooruittoets (3) te drukken. Het aanwezige

materiaal wordt naar het snijwerk geleid en

versnipperd.

LICHTGORDIJN BELEGD

BIJ HET INSCHAKELEN:

Mocht er bij het inschakelen van de machine

materiaal in de toevoerschacht zitten, gaat het

controlelampje (6) branden.

Verwijder het materiaal en bevestig de situatie

door kort op de vooruittoets (3) te drukken.

MOTORBEVEILIGING:

Mocht de motor overbelast worden, schakelt hij

uit. Het controlelampje (9) gaat branden.

Na een afkoelfase van ca. 25-40 minuten kunt u

het apparaat opnieuw opstarten.

ELEKTRISCHE STORING:

Wanneer de controleweergave (9) samen met

de LED-weergave van de functieschakelaar

(2) of alleen de controleweergave (8)

knippert

, is er sprake van een elektrische

storing. De machine kan niet worden opgestart.

Neem in dit geval contact op met uw dealer.

CHECKLIJST BIJ STORINGEN:

Mocht het apparaat niet functioneren, dient u de

volgende punten te controleren:

- is de

netstekker

aan het spanningsnet

aangesloten?

- is de

deur

gesloten?

- is de

opvangzak voor papier

vol?

Volg de instructies vermeld bij „LEDIGEN VAN

DE OPVANGZAK VOOR PAPIER“.

- is er

materiaal vastgelopen

in het apparaat?

Vo l g d e i n s t r u c t i e s v e r m e l d b i j

“ M AT E R I A A L O P H O P I N G I N H E T

APPARAAT”.

- is de

motor

overbelast?

Zie “MOTORBEVEILIGING”.

Wanneer geen van de te controleren punten

van toepassing zijn, neem dan contact op

met uw dealer.

Model

Type

Snijbreedte

Capaciteit

Werkbreedte Geluidsniveau

Afmetingen

Gewicht

papier

B x D x H

intimus 120SC2

227-6S

5,8 mm

35-38 blad*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm

31-33 blad*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x38 mm

23-25 blad*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm

15-17 blad*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm

10-12 blad*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm

7-8 blad*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

Model

Gegevens aansluiting stroomnet

spanning/frequentie · inkomende stroom · vermogen

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC3

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC4

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC5

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC6

220-230V/50Hz · 7,8 A · 1,8 kW 115-125V/60Hz · 12,0 A · 1,4 kW 100V/50/60Hz · 18,0 A · 1,8 kW

* van toepassing op A4-papier 70g/m

bij 230V/50Hz

Zekering

(traag)

220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

INDICACIONES DE SEGURIDAD IMPORTANTES

<< ¡Peligro de lesión!

No introducir los dedos

en la apertura de alimentación!

<< ¡En caso de emergencia desconectar el

aparato usando el interruptor principal o

el interruptor de emergencia, o extraer la

clavija de red!

<< Antes de abrir el aparato hay que extraer

la clavija de red!

¡Las reparaciones solamente debe efec-

tuarlas un técnico especialista!

<< ¡El aparato no debe ser operado por varias

personas al mismo tiempo!

La concepción de los elementos de seguri-

dad se basa en un manejo sin peligro en un

„servicio por una sola persona“.

<< ¡Durante el proceso de trituración no

se deben efectuar otros trabajos en la

máquina (p. ej. limpieza etc.)!

<< ¡La máquina no es un juguete y no es

apropiada para el empleo y uso por parte

de niños!

El concepto global en razón de la seguridad

(dimensiones, orificios de alimentación,

desconexiones de seguridad, etc.) de esta

máquina no incluye ningún tipo de garantía

en cuanto a un manejo inofensivo por parte

de niños.

<< ¡Peligro de lesión!

No acercar a

la apertura de alimentación pie-

zas sueltas de ropa, corbatas,

bisutería, cabello largo u otros

objetos sueltos!

CAMPO DE APLICACIÓN:

El shredder de datos

intimus 120SC2/CC3/CC4/CC5/CC6

es un aparato para la trituración de información escrita.

¡La máquina solamente debe ser utilizada

para el desmenuzamiento de papel (puede

consultar las excepciones en la tabla en

„Materiales especiales“)!

El desmenuzamiento de soportes de datos

de otro tipo puede tener como consecuencia

lesiones en personas (p. ej. debido a

fragmentos de materiales compactos, etc.), así

como daños en la máquina (p. ej. destrucción

del mecanismo de corte, etc.).

COLOCACIÓN:

- Desembale y coloque el aparato.

- Cuelgue el saco de plástico en el marco del saco.

- Enchufe el aparato a la red (1) (Fig. 2) (ver las

indicaciones sobre el fusible previo necesario del

tomacorriente en “CARACTERÍSTICAS TÉCNICAS”).

¡La toma de conexión a la red de la

máquina tiene que encontrarse en un lugar

fácilmente accesible y en las inmediaciones

de la máquina!

¡La máquina sólo se deberá usar en recintos

cerrados y con temperaturas comprendidas

entre 10 – 25ºC.

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

Fig. 1

Fig. 2

Fig. 3

91399 3 03/13

E

MANEJO

PUESTA EN SERVICIO

ELEMENTOS DE MANDO:

1 = Clavija de enchufe a la red (Fig. 2)

Al enchufar la máquina a través de la clavija

de enchufe a la red eléctrica, la máquina se

encuentra en primer lugar desconectada.

2 = Pulsador funcional (Fig. 1)

“Listo para el uso” / “Apagado” /

“Parada”

Este pulsador comprende tres funciones:

“Listo para el uso”

Accionando brevemente este pulsador

se conecta el equipo en el modo de

funcionamiento “listo para el uso”.

Al mismo tiempo se encenderá el indicador

piloto integrado .

“Apagado”

Si se acciona este pulsador en el modo de

funcionamiento “Listo para el uso” aprox.

por 3 seg., la máquina se desconectará.

Nota:

Si la máquina no se utiliza durante

un periodo de tiempo de aprox. 5 min., se

apagará automáticamente.

“Parada”

Al accionar brevemente este pulsador

mientras el mecanismo de corte está

en marcha, se desconectará éste y se

quedará parado.

3 = Pulsador de avance (Fig. 1)

Este pulsador comprende dos funciones:

Accionando brevemente este pulsador,

el mecanismo de corte avanzará unos

pocos segundos, por ejemplo, para sacar

el material que aún se encuentra en el

mecanismo de corte. Al mismo tiempo se

encenderá el indicador piloto integrado .

Si este pulsador se mantiene oprimido

durante unos dos segundos, el mecanismo

de corte avanzará de modo continuo, por

lo que el máquina se podrá suministrar con

material. Al mismo tiempo se encenderá el

indicador piloto integrado .

4 = Pulsador de retroceso (Fig. 1)

El mecanismo de corte retrocede brevemente

al accionar este pulsador. Al mismo tiempo

se encenderá el indicador piloto integrado .

5 = Barrera fotoeléctrica (avance) (Fig. 3)

Inicia el proceso de desmenuzamiento

en el momento de introducir material en la

ranura de alimentación. Al mismo tiempo se

encenderá el indicador piloto del pulsador

de avance.

6 = Indicador de control (Fig. 1)

“Material atascado en el aparato” /

“Barrera fotoeléctrica tapada por apertura

de puerta o por conexión”

Para el modo de proceder consulte la

descripción correspondiente en el apartado

“AVERÍA”.

“Material atascado en el aparato”

Se encenderá al introducir demasiado

material en el mecanismo de corte. El

mecanismo de corte se bloquea, retrocede

a continuación un poco y se para. El motor

se desconecta.

“Barrera fotoeléctrica tapada

por apertura de puerta”

Se enciende si al abrir la puerta sigue

habiendo material en la ranura de

alimentación. El mecanismo de corte se

para. El motor se desconecta.

“Barrera fotoeléctrica tapada

por conexión”

Se enciende si al conectar la máquina

sigue habiendo material en la ranura de

alimentación.

Traducción de Instrucciones de uso originales

Übersetzung der Originalbetriebsanleitung

Materiales especiales

Símbolo

Modelo

= no apropiado para el desmenuzamiento

La destructora no se debe utilizar

nunca como asiento ni como

taburete. ¡Peligro de caída por rotura

de material!

CÓMO CONECTAR EL APARATO:

Para conectar el aparato en “listo para el uso”

proceda como sigue:

- Accione brevemente el pulsador funcional

(2).

- El indicador piloto del pulsador funcional

(2) se encenderá para la función “Listo para el

uso”.

- A continuación se puede empezar a alimentar

el aparato con papel.

ALIMENTACIÓN DE MATERIAL:

Introduzca

papel

por la ranura de alimentación

de papel (11) (Fig. 3) al mecanismo de corte.

El aparato se conecta automáticamente a

la marcha de avance, mete el material y se

desconecta automáticamente después de haber

finalizado la etapa de desmenuzamiento.

Notas:

Para el desmenuzamiento de láminas

transparentes se tiene que conectar la máquina

a mano en el modo de funcionamiento de

avance (mantenga accionado el pulsador de

avance (3) durante unos 2 segundos).

Accionando brevemente el pulsador funcional

(2) (función de “Parada”) se puede detener en

todo momento la etapa de desmenuzamiento.

Para continuar, mantenga accionado el pulsador

de avance (3) durante 2 segundos.

Si la máquina no se utiliza durante un periodo de

tiempo de aprox. 5 min. se desconecta.

¡No introduzca nunca en el aparato

más material del indicado como

máximo (consulte el apartado

“DATOS TÉCNICOS”)!

En el caso de que se haya introducido

de todos modos demasiado material

en el mecanismo de corte, consulte en

“AVERÍAS” en el apartado “MATERIAL

ATASCADO EN EL APARATO”.

ELEMENTOS DE MANDO:

7 = Indicador de control (Fig. 1)

“Engrasar mecanismo de corte”

Se enciende cuando el mecanismo de

corte de la versión Cross-Cut (cruzado)

se tiene que engrasar. El proceso de

engrase se tiene que confirmar con el

pulsador de retroceso (4) (ver descripción

en “MANTENIMIENTO DEL MECANISMO

DE CORTE”

8 = Indicador de control (Fig. 1)

“Puerta abierta” / “Avería eléctrica”

“Puerta abierta”

Se enciende si la puerta del armario

inferior está abierta. El aparato se

desconecta automáticamente y no se

puede conectar mientras la puerta siga

estando abierta.

“Avería eléctrica”

parpadea

, si ha surgido una avería

eléctrica en los sensores de la puerta.

El aparato se desconecta. Avise al

comercio especializado más cercano.

9 = Indicador de control (Fig. 1)

“Sobrecarga de motor” / “Avería

eléctrica”

Para el modo de proceder consulte la

descripción correspondiente en el apartado

“AVERÍA”.

“Guardamotor”

Se enciende cuando el motor se ha

sobrecargado y desconectado. La

máquina no se puede activar durante la

fase de enfriamiento del motor.

“Avería eléctrica”

parpadea

, si ha surgido una avería

eléctrica dentro de la placa de circuitos

impresos del sistema de mando. Al

mismo tiempo se encenderá el indicador

piloto del pulsador funcional (2).

La máquina se desconecta. Avise al

comercio especializado más cercano.

10 = Indicador de control (Fig. 1)

“Saco recolector de papel lleno”

Se enciende cuando el saco recolector

para papel está lleno y se tiene que

vaciar. El mecanismo de corte para

el desmenuzamiento de papel se

desconecta.

11 = Ranura de

alimentación de papel (Fig. 3)

12 = Saco recolector para papel (Fig. 4)

13 = Botellita de aceite (Fig. 6)

CÓMO VACIAR EL SACO RECOLECTOR

PARA PAPEL (Fig. 4):

En cuanto el saco recolector se haya llenado de

papel, el aparato se desconectará. El indicador

de control (10) se enciende. Proceda como

sigue:

- Abra la puerta. El indicador de control (8) se

enciende. Si aún queda material en la ranura

de alimentación, el indicador de control (6)

se encenderá también ahora.

- Saque el saco recolector (12) junto con el

marco contenido en la unidad inferior de la

carcasa, retire el saco y elimine el contenido.

El indicador de control (10) se apaga.

- Cuelgue el saco vaciado en el marco del saco

y vuelva a introducir el saco con marco en la

unidad inferior de la carcasa. Cierre la puerta.

El indicador de control (8) se apaga.

- Si el indicador de control

(6) está

encendido, confirme brevemente con el

pulsador de avance (3). El material que se

había quedado en la ranura de alimentación

es desmenuzado y el indicador se apaga.

Nota:

¡La máquina sólo funciona con la puerta

cerrada!

INDICADOR DINÁMICO DE CARGA:

A fin de evitar el atasco de material y, por lo

tanto, lograr una destrucción continuada y

efectiva de los soportes de datos, se indica -

durante la etapa de desmenuzamiento - el grado

momentáneo de carga del motor mediante una

luz difusa, determinada por el color, en la ranura

de alimentación, como sigue:

Luz verde:

Carga < 50%

Luz amarilla:

Carga 50 -75%

Luz roja:

Carga 75 -100%

Fig. 1

Fig. 4

Fig. 3

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

E

MANEJO

Traducción de Instrucciones de uso originales

Übersetzung der Originalbetriebsanleitung

Fig. 5

Fig. 6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

- Accione el pulsador de retroceso (4) y no lo suelte

hasta que el indicador de control (7) se apague.

- Cierre la puerta de nuevo.

Una vez hecho esto, el mecanismo de corte comenzará

automáticamente un ciclo de limpieza (avance/retroceso)

y, a continuación, se desconecta. La máquina vuelve a

estar lista para el uso. Si desea pedir el aceite especial,

consulte el apartado “ACCESORIOS ESPECIALES”.

FUNCIÓN AUTOMÁTICA DE AHORRO ENERGÉTICO:

Si el aparato no se utiliza durante algún tiempo, se

desconectará automáticamente tras unos 5 min. El

indicador piloto del pulsador funcional (2) para “Listo

para el uso” se apaga. Accione brevemente el pulsador

funcional para reconectar.

ELIMINACIÓN DEL APARATO USADO:

Elimine el aparato usado al final de su

vida útil respetando siempre las normas

medioambientales. No tire las partes de

la máquina ni el embalaje con la basura

doméstica.

E

DATOS TÉCNICOS

ACCESSORIO ESPECIAL

Denominación

N° de pedido

Saco de plástico, 440x330x950x0,05 mm

99977

Botellita de aceite, 110 ml

88035

Inicación:

En el caso de pedidos ulteriores de acces-

orios especiales y de piezas de repuesto, rogamos se

dirija a nuestro representante oficial.

MANTENIMIENTO / ELIMINACIÓN

AVERIA

LIMPIEZA DE LAS FOTOCÉLULAS (Fig. 5):

En el caso de que se hayan quedado papeles adheridos

en la ranura de entrada (p. ej. tras un atasco de papel)

es posible que el aparato no se desconecte a causa de

la fotocélula “tapada”.

Puede retirar los trozos de papel o bien limpiar la

fotocélula, alimentando el mecanismo de corte con una

hoja de papel adicional, o activar la marcha de retroceso

del aparato pasando, a continuación, brevemente un

pincel sobre ambas “ópticas” de la fotocélula.

MANTENIMIENTO DEL MECANISMO DE CORTE

(CORTE CRUZADO/CROSS-CUT):

Después de haber transcurrido un determinado

tiempo de servicio, se deberá aplicar aceite

en los mecanismos de corte cruzado. Si el

indicador de control está encendido (7),

proceda como sigue:

Abra la puerta. El indicador de control (8) se enciende

y el indicador piloto del pulsador de retroceso (4) así

como el indicador de control (7)

parpadean.

Tome la

botellita de aceite (13) (Fig. 6) situada en el soporte de la

puerta y vuelva a cerrar la puerta.

Distribuya un poco de aceite sobre una hoja de papel y, a

continuación, introdúzcala por la ranura de alimentación

de papel (11) al mecanismo de corte.

El papel se mete y el aceite penetrará así en el

mecanismo de corte.

Nota: Para borrar el indicador, habrá que confirmar

este proceso, después de haber engrasado el

mecanismo de corte, como sigue:

- Abra la puerta hasta que el indicador de control (8)

se encienda. Los indicadores de control (7) y ( 4)

parpadean.

Traducción de Instrucciones de uso originales

Übersetzung der Originalbetriebsanleitung

MATERIAL ATASCADO EN EL APARATO:

(Función de auto-retroceso)

Si se produce un atasco debido a un exceso de

material introducido, el aparato reacciona como

sigue:

- El mecanismo de corte se bloquea, retrocede

a continuación un poco (material se libera) y se

para. El motor se desconecta. El indicador de

control (6) se enciende.

Proceda como sigue:

Papel atascado en la ranura de alimentación

de papel (11)

- Retire el papel retrocedido.

- Una vez hecho esto, el mecanismo de corte

avanzará automáticamente y desmenuzará el

resto de papel contenido en el mecanismo de

corte. El indicador piloto integrado del pulsador

de avance (3) está encendido durante el avance.

El indicador de control (6) se apaga.

- Continúe con el desmenuzamiento introduciendo

una cantidad menor de papel.

- Si fuera necesario, conecte el mecanismo

de corte a mano, alternando entre avance y

retroceso, hasta que el material haya pasado por

el mecanismo de corte y se haya desmenuzado.

BARRERA FOTOELÉCTRICA TAPADA

POR APERTURA DE PUERTA:

Si al abrir la puerta se encontrara aún material en la

ranura de alimentación, el motor se desconectará

y el mecanismo de corte se parará. El indicador de

control (6) se enciende.

Cierre la puerta y confirme la situación accionando

brevemente el pulsador de avance (3). El material

restante se introducirá en el mecanismo de corte

para ser desmenuzado.

BARRERA FOTOELÉCTRICA TAPADA POR

CONEXIÓN:

Si al conectar la máquina hubiera material en la

ranura de alimentación, el indicador de control se

enciende (6).

Retire el material y confirme la situación accionando

brevemente el pulsador de avance (3).

GUARDAMOTOR:

Si el motor se sobrecarga, se desconectará. El

indicador de control (9) se enciende.

Deje enfriar el aparato unos 25-40 minutos y vuelva

a activar entonces el aparato.

AVERÍA ELÉCTRICA:

Si el indicador de control (9)

parpadea

combinación con el indicador piloto del interruptor

funcional (2) o sólo el indicador de control (8),

significa que ha surgido una avería eléctrica. Con

lo que el aparato no se puede activar.

Avise en este caso al comercio especializado más

cercano.

LISTA DE VERIFICACIÓN EN LAS AVERÍAS:

Si el aparato no funciona, compruebe los siguientes

puntos:

- ¿Se ha conectado la

clavija de enchufe

a la red

de corriente eléctrica?

- ¿Está la

puerta

cerrada?

- ¿Esta el

saco recolector de papel

lleno?

Siga las instrucciones en el apartado “CÓMO

VACIAR EL SACO RECOLECTOR”.

- ¿Hay

material atascado

en el aparato?

Siga las instrucciones en el apartado “MATERIAL

ATASCADO EN EL APARATO”.

- ¿Se ha sobrecargado el

motor

Consulte el apartado “GUARDAMOTOR”.

Si su aparato presenta otro problema distinto

a los alistados anteriormente, notifíquelo al

comercio especializado más cercano.

* referido a papel formato A4 70g/m

a 230V/50Hz

Modelo

Datos de conexión a la red

tensión de conexión/frecuencia · consumo de corriente · potencia

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC3

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC4

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC5

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC6

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

Modelo

Tipo

Ancho de corte

Rendimiento de corte

Ancho de Nivel de ruídos

Dimensiones

Peso

papel

trabajo

A x F x A

intimus 120SC2

227-6S

5,8 mm

35-38 hojas*

310 mm

aprox. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm

31-33 hojas*

310 mm

aprox. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x36 mm

23-25 hojas*

310 mm

aprox. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm

15-17 hojas*

310 mm

aprox. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm

10-12 hojas*

310 mm

aprox. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm

7-8 hojas*

310 mm

aprox. 57 dB(A)

535 x 395 x 980 mm

47 kg

Fusible previo

(lento)

220-230V = 10 A / 120V = 15 A / 100V = 18 A

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

<< Risco de ferimento!

Não colocar as mãos

na abertura para alimentação!

<< Em caso de perigo, desligar a máquina no

interruptor principal, ou no interruptor de

emergência, ou desligar a ficha da toma

da!

<< Antes de abrir a máquina deve desligar a

ficha da tomada!

Todas as reparações devem ser executa-

das por especialistas!

<< O aparelho não deve ser manejado por

várias pessoas ao mesmo tempo!

Os elementos de segurança servem para

um manejo sem perigo no „servigo por um

só operador“.

<< Durante a operação de corte de papel não

devem ser realizados outros trabalhos na

máquina (por exemplo limpezas, etc.)!

<< A máquina não é brinquedo e não é apro-

priada para a utilização por crianças!

Os aspectos de técnica de segurança

(dimensões, aberturas de alimentação,

dispositivos de desligamento de segurança,

etc.) desta máquina não implicam qualquer

garantia de manuseio seguro por crianças.

<< Risco de ferimento!

Manter

peças de vestuários penden-

tes, gravatas, jóias, cabelos

compridos ou outros abjectos

pendentes afastados da aber-

tura para alimentação!

ÁREA DE APLICAÇÃO:

A trituradora

intimus 120SC2/CC3/CC4/CC5/CC6

é uma máquina para cortar todo o tipo de material

próprio para escrita.

A máquina só deve ser empregada para

a trituração de papel (divergências:

veja tabela sob „Materiais especiais“)!

A trituração de outros suportes de dados

pode provocar ferimentos em pessoas (por

ex. devido ao estilhaçamento de produtos,

etc.), assim como, danos na máquina (por

ex. distruição das lâminas, etc.).

INSTALAÇÃO:

- Desembale a máquina e instale-a.

- Pendure o saco de plástico na respectiva

armação.

- Ligue a ficha da máquina (1) (Fig. 2) à rede

eléctrica (para indicações sobre o fusível de

entrada necessário da tomada de rede, veja

“DADOS TÉCNICOS”).

A ligação à rede eléctrica da máquina

tem de estar acessível, desimpedida e

perto da máquina!

A máquina só deve ser usada em

espaços fechados e com uma

temperatura amena (10 - 25 °C)!

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

Fig. 1

Fig. 2

Fig. 3

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

P

UTILIZAÇÃO

ENTRADA EM FUNCIONAMENTO

ELEMENTOS DE COMANDO:

1 = Ficha de ligação à rede (Fig. 2)

Quando se liga a máquina com a respectiva

ficha à rede eléctrica, ela fica em estado de

desligado.

2 = Botão das funções (Fig. 1)

“Operacional”/”Desligar”/”Parar”

Este botão inclui três funções:

“Operacional”

Com um breve toque neste botão, a

máquina fica em estado “Operacional”.

Ao mesmo tempo, acende-se o indicador

LED integrado .

“Desligar”

Mantendo este botão premido no

estado “Operacional” durante aprox. 3

segundos, a máquina desliga-se.

Nota:

Se a máquina não for usada

durante aprox. 5 minutos, desliga-se

automaticamente.

“Parar”

Com um breve toque neste botão,

estando o mecanismo de corte a

funcionar, este desliga-se e pára.

3 = Botão de avanço (Fig. 1)

Este botão inclui duas funções:

Com um breve toque neste botão, o

mecanismo de corte avança durante

alguns segundos, por ex. para fazer

sair o material cortado que tenha aí

ficado. Ao mesmo tempo, acende-se o

indicador LED integrado .

Se este botão for mantido premido

durante aprox. dois segundos, o

mecanismo de corte gira continuamente

para a frente e a máquina pode ser

alimentada. Ao mesmo tempo, acende-

se o indicador LED integrado .

4 = Botão de retrocesso (Fig. 1)

Premindo este botão, o mecanismo de

corte gira, por instantes, para trás. Ao

mesmo tempo, acende-se o indicador LED

integrado .

5 = Dispositivo fotoeléctrico

(avanço) (Fig. 3)

Inicia o processo de trituração assim

que é introduzido material na ranhura de

alimentação. Ao mesmo tempo, acende-se

o indicador LED do botão de avanço.

6 = Indicador de controlo (Fig. 1)

“Congestionamento de material no

aparelho”/”Dispositivo

fotoeléctrico

ocupado ao se abrir a porta ou ao

ligar”

Para a descrição do procedimento, ver na

rubrica “FALHA”.

“Congestionamento de

material no aparelho”

Acende-se

quando

fornecido

demasiado material ao mecanismo de

corte. O mecanismo de corte bloqueia,

gira um pouco para trás e pára. O motor

desliga-se.

“Dispositivo fotoeléctrico ocupado

ao se abrir a porta”

Acende-se quando, ao abrir a porta,

ainda há material na ranhura de

alimentação

O mecanismo de corte

pára. O motor desliga-se.

“Dispositivo fotoeléctrico ocupado

ao ligar”

Acende-se quando, ao ligar a máquina,

há material na ranhura de alimentação.

Tradução das instruções de serviço originais

Übersetzung der Originalbetriebsanleitung

Materiais especiais

Símbolo

Modelo

= inapropriado para trituração

A desfibradora nunca pode ser usada

para alguém se sentar ou subir para

cima dela. Perigo de queda devido à

ruptura de material!

LIGAR A MÁQUINA:

Para ligar a máquina no modo “Operacional”,

proceda da seguinte forma:

- Prima por instantes o botão das funções (2).

- O indicador LED do botão das funções

(2) acende-se para indicar o modo

“Operacional”.

- A máquina pode ser alimentada.

ALIMENTAÇÃO DE MATERIAL:

Alimentar o mecanismo de corte com

papel

através da ranhura de alimentação de papel (11)

(Fig. 3).

A máquina activa automaticamente a rotação

para a frente e puxa o material, desligando-

se automaticamente depois do processo de

destruição.

Nota:

Para a destruição de películas

transparentes, a máquina tem de ser mudada

manualmente para a rotação para a frente

(mantenha premido o botão de avanço (3)

durante, aprox., 2 segundos).

Com um breve toque no botão das funções (2)

(função “Parar”), o processo de destruição pode

ser parado em qualquer altura. Para continuar,

mantenha premido o botão de avanço (3)

durante, aprox., 2 segundos.

Se a máquina não for usada durante aprox. 5

minutos, desliga-se automaticamente.

Nunca alimente o aparelho com uma

quantidade de material superior

à máxima indicada (veja “DADOS

TÉCNICOS”)!

Se, mesmo assim, alguma vez

entrar

demasiado

material

mecanismo de corte, veja “FALHA”,

“CONGESTIONAMENTO

MATERIAL NO APARELHO”.

ELEMENTOS DE COMANDO:

7 = Indicador de controlo (Fig. 1)

“Olear o mecanismo de corte”

Acende-se quando o mecanismo de corte

da versão de corte cruzado (“cross-cut“)

precisa de ser oleado. A lubrificação tem de

ser confirmada com o botão de retrocesso

(4) (veja a descrição em “MANUTENÇÃO

DO MECANISMO DE CORTE”).

8 = Indicador de controlo (Fig. 1)

“Porta aberta”/”Falha na porta”

“Porta aberta”

Acende-se quando a porta do armário

inferior está aberta. A máquina desliga-

se automaticamente e não se pode

voltar a ligar enquanto a porta estiver

aberta.

“Falha eléctrica”

Pisca

se houver alguma falha eléctrica

nos sensores da porta. A máquina

desliga-se. Informe o vendedor

autorizado.

9 = Indicador de controlo (Fig. 1)

“Sobrecarga do motor”/

“Falha eléctrica”

Para a descrição do procedimento, ver na

rubrica “FALHA”.

“Protecção do motor”

Acende-se quando o motor é

sobrecarregado e se desliga por esse

motivo. Durante a fase de arrefecimento

do motor, a máquina não pode ser

colocada em funcionamento.

“Falha eléctrica”

Pisca

se houver alguma falha eléctrica

na placa de circuitos impressos. Ao

mesmo tempo, o indicador LED do

interruptor de funcionamento (2) pisca. A

máquina desliga-se. Informe o vendedor

autorizado.

10 = Indicador de controlo

“Saco colector de papel cheio” (Fig. 1)

Acende-se quando o saco colector de papel

está cheio e precisa de ser esvaziado. O

mecanismo de corte para destruição de

papel desliga-se.

11 = Ranhura de alimentação de papel

(Fig. 3)

12 = Saco colector de papel (Fig. 4)

13 = Recipiente de óleo (Fig. 6)

ESVAZIAR O SACO COLECTOR

PARA PAPEL (Fig. 4):

Quando o saco colector para papel estiver cheio,

a máquina desliga-se. O indicador de controlo

(10) acende-se. Proceda da seguinte forma:

- Abra a porta. O indicador de controlo

(8) acende-se. Se ainda houver material

na ranhura de alimentação, o indicador de

controlo (6) também se acende.

- Puxe o saco colector (12) com a respectiva

armação da parte inferior da caixa, retire-o e

elimine o conteúdo. O indicador de controlo

(10) apaga-se.

- Pendure o saco vazio na armação e volte a

introduzir ambos na parte inferior da caixa.

Feche a porta. O indicador de controlo (8)

apaga-se.

- Se o indicador de controlo (6) estiver aceso

prima o botão de avanço (3) por instantes. O

material restante na ranhura de alimentação é

destruído e o indicador apaga-se.

Nota:

A máquina só funciona com a porta

fechada!

INDICAÇÃO DINÂMICA DA CARGA:

Para evitar um congestionamento de material

e conseguir, assim, uma inutilização contínua

e eficaz dos suportes de dados, durante o

processo de destruição, é indicado o grau de

carga do motor nesse momento através de uma

luz difusa com a cor apropriada na ranhura de

alimentação:

Luz verde:

Carga < 50 %

Luz amarela:

Carga 50 % - 75 %

Luz vermelha:

Carga 75 % - 100%

Fig. 1

Fig. 3

Fig. 4

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

P

UTILIZAÇÃO

Tradução das instruções de serviço originais

Übersetzung der Originalbetriebsanleitung

Fig. 5

Fig. 6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

- Mantenha premido o botão de retrocesso (4) até o

indicador de controlo (7) se apagar.

- Volte a fechar a porta.

O mecanismo de corte inicia automaticamente um

ciclo de limpeza (rotação para a frente e para trás) e

desliga-se. A máquina volta ao estado operacional. Para

encomendar o óleo especial, consulte “ACESSÓRIOS

ESPECIAIS”.

ECONOMIZAÇÃO AUTOMÁTICA DE ENERGIA:

Se a máquina não for usada durante algum tempo,

desliga-se automaticamente depois de aprox. 5 min. O

indicador LED do botão das funções (2) do modo

“Operacional” apaga-se. Para a voltar a ligar, prima por

instantes o botão das funções.

ELIMINAR A MÁQUINA:

No fim da sua vida útil, elimine a máquina

da forma menos prejudicial para o ambiente.

Não deite nenhuma peça da máquina nem da

embalagem no lixo doméstico.

P

DADOS TECNICOS

ACESSORIOS ESPECIAIS

Designação

N° de encomenda

Saco de plástico, 440x330x950x0,05 mm

99977

Frasco de óleo, 110 ml

88035

Indicação:

No caso de encomendar mais tarde peças

dos acessórios especiais e no caso de necessitar

peças de reposição, dirija-se ao seu revendedor es-

pecializado.

MANUTENÇAO / DISPOSIÇÃO

AVARIAS

LIMPEZA DAS

CÉLULAS FOTOELÉCTRICAS (Fig. 5):

Se ficarem pedaços de papel na ranhura de alimentação

(por ex. depois de um congestionamento de papel) é

possível que o aparelho já não se desligue porque o

dispositivo fotoeléctrico detecta o estado “ocupado”.

Pode retirar os pedaços de papel ou limpar a célula

fotoeléctrica introduzindo mais uma folha de papel no

mecanismo de corte ou activando a rotação inversa da

máquina e, com um pincel, limpar por instantes o dois

“olhos” da célula fotoeléctrica.

MANUTENÇÃO DO MECANISMO

DE CORTE CRUZADO (“CROSS-CUT”):

Os mecanismos de corte cruzado (“cross-

cut“) têm de ser lubrificados depois de um

determinado tempo de operação. Se o indicador

de controlo (7) se acender, proceda da

seguinte forma:

Abra a porta. O indicador de controlo (8) acende-se

e o indicador LED do botão de retrocesso (4), bem

como o indicador de controlo (7)

piscam

. Retire o

recipiente de óleo (13) (Fig. 6) do suporte da porta e

volte a fechá-la.

Distribua um pouco de óleo numa folha de papel e

introduza-a no mecanismo de corte pela ranhura de

alimentação de papel (11).

O papel é puxado e o óleo entra no mecanismo de

corte.

Nota: Para apagar a indicação, depois de lubrificar o

mecanismo de corte, confirme o procedimento desta

forma:

- Abra a porta até o indicador de controlo (8) se acender.

Os indicadores de controlo (7) e (4) piscam.

Tradução das instruções de serviço originais

Übersetzung der Originalbetriebsanleitung

CONGESTIONAMENTO

DE MATERIAL NO APARELHO:

(Função Auto-Reverse)

Em caso de congestionamento devido a

fornecimento de demasiado material, a máquina

reage da seguinte forma:

- O mecanismo de corte bloqueia, retrocede um

pouco (o material é desbloqueado) e pára. O

motor desliga-se. O indicador de controlo

(6) acende-se.

Proceda da seguinte forma:

Congestionamento de papel na respectiva

ranhura de alimentação (11)

- Retire o papel reconduzido.

- O mecanismo de corte gira agora

automaticamente para a frente e destrói

o papel que resta no mecanismo de corte.

Durante a rotação para a frente, o indicador

LED do botão de avanço (3) acende-se. O

indicador de controlo (6) apaga-se.

- Continue a destruição com menos quantidade

de papel.

- Se necessário, vá alternando manualmente

entre rotação para a frente e para trás do

mecanismo de corte até todo o material estar

completamente inserido e destruído.

DISPOSITIVO FOTOELÉCTRICO

OCUPADO AO SE ABRIR A PORTA:

Se, ao abrir a porta, ainda houver material na

ranhura de alimentação, o motor desliga-se

e o mecanismo de corte pára. O indicador de

controlo (6) acende-se.

Feche a porta e confirme o estado premindo o

botão de avanço (3) por instantes. O material de

corte existente é conduzido ao mecanismo de

corte e destruído.

DISPOSITIVO

FOTOELÉCTRICO OCUPADO AO LIGAR:

Se, ao ligar a máquina, houver material na

ranhura de alimentação, o indicador de controlo

(6) acende-se.

Retire o material e confirme o estado premindo o

botão de avanço (3) por instantes.

PROTECÇÃO DO MOTOR:

Se estiver sobrecarregado, o motor desliga-se.

O indicador de controlo (9) acende-se.

Após um período de arrefecimento de aprox. 25

a 40 minutos, pode voltar a ligar o aparelho.

FALHA ELÉCTRICA:

Se o indicador de controlo (9)

piscar

juntamente com o indicador LED do botão das

funções (2) ou apenas o indicador de controlo

(8), é porque há uma falha eléctrica. Não é

possível colocar a máquina em funcionamento.

Neste caso, informe o seu revendedor

autorizado.

LISTA DE CONTROLO EM CASO DE FALHA:

Se o aparelho não funcionar, verifique os

seguintes pontos:

- A

ficha

está ligada à rede?

- A

porta

está fechada?

- O

saco colector de papel

está cheio?

Siga as instruções em “ESVAZIAR O SACO

COLECTOR PARA PAPEL”.

- Há

congestionamento de material

aparelho?

Siga

instruções

“CONGESTIONAMENTO DE MATERIAL NO

APARELHO”.

- O

motor

ficou sobrecarregado?

Veja em “PROTECÇÃO DO MOTOR”.

Se nenhum destes pontos de verificação

se aplicar, informe o seu revendedor

autorizado.

* Referente a papel A4 70g/m

com 230V/50Hz

Modelo

Dados de conexão à rede

Tensão de conexão/Frequência · Consumo de corrente · potência

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120SC2

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC3

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC4

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC5

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

intimus 120CC6

220-230V/50Hz · 7,8 A · 1,8 kW

120V/60Hz · 12,0 A · 1,4 kW

100V/50/60Hz · 18,0 A · 1,8 kW

Modelo

Tipo

Largura do corte

Produtividade do corte

Lagura de

Nivel de ruido

Dimensões

Peso

papel

trabalho

L x P x A

intimus 120SC2

227-6S

5,8 mm

35-38 folhas*

310 mm

57 dB(A) (aprox)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm

31-33 folhas*

310 mm

57 dB(A) (aprox)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x36 mm

23-25 folhas*

310 mm

57 dB(A) (aprox)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm

15-17 folhas*

310 mm

57 dB(A) (aprox)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm

10-12 folhas*

310 mm

57 dB(A) (aprox)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm

7-8 folhas*

310 mm

57 dB(A) (aprox)

535 x 395 x 980 mm

47 kg

Segurança

(ociosa)

220-230V = 10 A / 120V = 15 A / 100V = 18 A

IMPORTANTI ISTRUZIONI DI SICUREZZA

<< Pericolo di lesioni!

Non avvicinarsi con le

dita alla bocca d‘immissione!

<< IIn casi di pericolo disinnestare la mac-

china mediante l‘interruttore principale,

oppure tramite il pulsante d‘emergenza o

staccando la spina!

<< Innanzi l‘apertura della macchina staccare

la spina!

Eventuali riparazioni andranno eseguite

esclusivamente da personale specializzato!

<< L‘apparecchio non deve essere usato

contemporaneamente da più persone!

La disposizione degli elementi di sicurezza si

basa su un uso esente da pericoli in „Funzio-

namento con un solo operatore“.

<< Durante il procedimento di trinciatura è

proibito altri lavori alla macchina /ad es.

interventi di pulizia ecc.)!

<< Questa macchina non è un giocattolo e

non è pertanto adatta all’uso da parte di

bambini!

La concezione di sicurezza della macchina

(dimensioni, aperture di alimentazione,

interdizioni di sicurezza ecc.) non prevede una

manipolazione sicura da parte dei bambini.

<< Pericolo di lesioni!

Evitare

l‘avvicinamento alla bocca

d‘immission di parti di indu-

menti, cravatte, monili, capelli

lunghi o altri oggetti sciolti!

CAMPO D’IMPIEGO:

Il distruggi-documenti

intimus 120SC2/CC3/CC4/

CC5/CC6

è una macchina per la trinciatura di carta

in generale.

La macchina deve essere utilizzata

sostanzialmente solo per la trinciatura

della carta (per eventuali divergenze, v.

tabella punto “Materiali speciali”)!

La trinciatura di altri supporti di dati può

causare lesioni alle persone (ad es. a causa

di schegge di materiali solidi ecc.) così come

danni alla macchina (ad es. distruzione

dell’utensile di taglio ecc.).

MESSA IN OPERA:

- Disimballare e mettere in opera l’apparecchio.

- Agganciare il sacchetto di plastica all’apposito

telaio.

- Allacciare l’apparecchio alla rete elettrica inserendo

il connettore (1) (Fig. 2) in una presa di corrente

(per i dati sul prefusibile necessario della presa di

rete consultare il capitolo “DATI TECNICI”).

La presa di rete dell’apparecchio

deve essere liberamente accessibile e

trovarsi preferibilmente nelle vicinanze

dell’apparecchio!

L’apparecchio dovrebbe essere utilizzato

solamente in ambienti chiusi e temperati

(10-25°C)!

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

Fig. 1

Fig. 2

Fig. 3

91399 3 03/13

I

USO

MESSA IN FUNZIONE

ELEMENTI DI COMANDO:

1 = Connettore (Fig. 2)

Dopo aver inserito il connettore nella

presa di rete, l’apparecchio è inizialmente

spento.

2 = Tasti funzione (Fig. 1)

“Pronto per l’uso” / “Off” / “Stop”

Questo tasto ha tre funzioni:

“Pronto per l’uso”

Premendo

brevemente

tasto,

l’apparecchio passa allo stato “pronto

per l’uso”.

Contemporaneamente si accende

l’indicatore a LED integrato .

“Off”

Se si preme questo tasto per ca. 3

secondi mentre è attivo lo stato “pronto

per l’uso”, l’apparecchio si disinserisce.

Nota:

l’apparecchio si disinserisce

automaticamente se non viene utilizzato

per ca. 5 minuti.

“Stop”

Premendo

brevemente

tasto

con l’utensile di taglio in funzione,

quest’ultimo viene disinserito e si

arresta.

3 = Tasto di corsa in avanti (Fig. 1)

Questo tasto ha due funzioni:

Premendo brevemente il tasto, l’utensile

di taglio esegue una breve corsa

in avanti, ad es. per condurre fuori

del materiale rimasto nell’utensile.

Contemporaneamente si accende

l’indicatore a LED integrato .

Se si mantiene premuto il tasto per

ca. 2 secondi, l’utensile di taglio si

sposta in avanti in modalità continua

e l’apparecchio può essere caricato.

Contemporaneamente si accende

l’indicatore a LED integrato .

4 = Tasto di corsa indietro (Fig. 1)

Premendo il tasto, l’utensile di taglio

esegue una breve corsa indietro.

Contemporaneamente

accende

l’indicatore a LED integrato .

5 = Fotocellula (corsa in avanti) (Fig. 3)

Avvia la frantumazione non appena si trova

del materiale in vano di alimentazione.

Contemporaneamente

accende

l’indicatore a LED del tasto di corsa in

avanti.

6 = Indicatore di controllo (Fig. 1)

“Inceppamento

materiale

nell’apparecchio”

“Fotocellula

occupata all’apertura sportello o

all’inserimento”

Per le istruzioni consultare la rispettiva

descrizione nel capitolo “GUASTO”.

“Inceppamento di

materiale nell’apparecchio”

Si accende in caso di eccessiva

alimentazione di materiale nell’utensile

di taglio. L’utensile di taglio si blocca,

esegue quindi una breve corsa indietro

e si arresta. Il motore viene disinserito.

“Fotocellula occupata

all’apertura sportello”

Si accende quando all’apertura dello

sportello si trova ancora del materiale

nel vano di alimentazione. L’utensile

di taglio si arresta. Il motore viene

disinserito.

“Fotocellula occupata

all’inserimento”

Si accende quando all’inserimento

dell’apparecchio si trova del materiale

nel vano di alimentazione.

Traduzione del manuale originale di istruzioni per l’uso

Übersetzung der Originalbetriebsanleitung

Materiali speciali

Symbolo

Modello

= non adatto per la trinciatura

Annotation for Intimus 120 CC5 in format PDF

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Partner P360S 2014

Magnat Audio 400 / 1000

Intimus 120 CC6

Peg-Perego Adjustable Base
