DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

<< Nebezpečí poranění!

Nestrkejte prsty do

přívodního otvoru!

<< V případě nebezpečí vypněte stroj hla-

vním vypínačem, nouzovým vypínačem

nebo vytáhněte síťovou zástrčku!

<< Před otevřením stroje vytáhněte síťovou

zástrčku!

Opravy smějí být prováděny pouze od-

borníkem!

<< Stroj nesmí být současně obsluhován

více osobami!

Rozmístění bezpečnostních prvků je dimen-

zováno pro bezpečnou obsluhu „jedním

člověkem“.

<< V průběhu řezacího procesu se nesmí na

stroji provádět žádné jiné práce (např.

čistění apod.)!

<< Stroj není žádná hračka a není vhodný k

tomu, aby ho používaly děti!

Celková bezpečnostně technická koncepce

(rozměry, přívodní otvory, bezpečnostní

vypínání atd.) tohoto stroje nezaručuje

bezpečnou manipulaci od dětí.

<< Nebezpečí poranění!

Volné

části oděvu, kravaty, šperky,

dlouhé vlasy nebo jiné volné

předměty musejí být udržovány

v bezpečné vzdálenosti od

přívodního otvoru!

ROZSAH POUŽITÍ:

Skartovač

intimus 120SC2/CC3/CC4/CC5/

CC6

je stroj ke skartování všeobecných písem-

ností.

Stroj smí být používán v zásadě pouze

na skartování papíru (odchylky viz

tabulka „Zvláštní materiály“)!

Skartování datových nosičů jiných

druhů může mít za následek poranění

osob (např. v důsledku tříštění pevných

materiálů apod.) a poškození stroje

(například zničení řezačky apod.).

INSTALACE:

- Přístroj vybalit a postavit.

- Do rámu zavěsit igelitový pytel.

- Přístroj připojit k elektrické síti síťovým

napáječem (1) (obr. 2) (údaje o potřebném

jištění síťové zásuvky viz „TECHNICKÁ

DATA“).

Síťový přípoj musí být volně

přístupný a měl by se nacházet v

blízkosti stroje!

Stroj by měl být používán pouze

v uzavřených a temperovaných

prostorách (10-25°C)!

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

CZ

OBSLUHA

UVEDENÍ DO PROVOZU

obr. 1

obr. 2

obr. 3

OVLÁDACÍ PRVKY:

1 = síťová zástrčka (obr. 2)

Po připojení stroje k elektrické síti

pomocí síťové zástrčky je stroj nejprve ve

vypnutém stavu.

2 = tlačítko funkcí (obr. 1)

„připraven k provozu“ / „vyp.“ /

„stop“

Toto tlačítko obsahuje tři funkce:

„Připraven k provozu“

Po krátkém stlačení tohoto tlačítka se

stroj přepne do režimu „připraven k

provozu“.

Současně se rozsvítí integrovaný LED

ukazatel.

„Vyp.“

Pokud je toto tlačítko v režimu

„připraven k provozu“ stlačeno asi 3

sekundy, stroj se vypne.

Poznámka:

Pokud se stroj nepoužívá

po dobu asi 5 minut, vypne se stroj

automaticky.

„Stop“

Po krátkém stlačení tohoto tlačítka za

provozu řezacího zařízení se toto vypne

a zůstane stát.

3 = tlačítko posuvu vpřed (obr. 1)

Toto tlačítko obsahuje dvě funkce:

Po krátkém stlačení tohoto tlačítka běží

řezací zařízení pár sekund vpřed, např.

pro vysunutí materiálu, který zůstal v

řezacím zařízení. Současně se rozsvítí

integrovaný LED ukazatel.

Přidrží-li se toto tlačítko asi 2 sekundy,

rozběhne se řezací zařízení trvale a do

stroje může být vkládán skartovávaný

materiál.

Současně

rozsvítí

integrovaný LED ukazatel.

4 = tlačítko posuvu zpět (obr. 1)

Při stlačení tohoto tlačítka se řezací

zařízení rozběhne na chvíli zpět. Současně

se rozsvítí integrovaný LED ukazatel.

5 = světelná závora (běh vpřed) (obr. 3)

Spustí skartování, jakmile je do přívodní

šachtě vložen skartovávaný materiál.

Současně se rozsvítí LED

ukazatel

tlačítka chodu vpřed.

6 = Kontrolní ukazatel (obr. 1)

„Nahromadění materiálu v přístroji“

/ „Světelná závora hlásí přítomnost

materiálu při otevření dveří nebo při

zapnutí“

Postupy viz příslušný popis v rubrice

„PORUCHA“.

„Nahromadění materiálu v přístroji“

Rozsvítí se, pokud bylo do řezacího

zařízení

přivedeno

příliš

mnoho

materiálu. Řezací zařízení se zablokuje,

pak běží kousek zpět a zůstane stát.

Motor se vypne.

„Světelná závora hlásí přítomnost

materiálu při otevření dveří“

Rozsvítí se, pokud se při otevření dveří

nachází ještě v přívodní šachtě materiál.

Řezací zařízení se zastaví. Motor se

vypne.

„Světelná závora hlásí přítomnost

materiálu při zapnutí“

Rozsvítí se, pokud se při zapnutí stroje

nachází v přívodní šachtě materiál.

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

Symbol

Model

= nevhodné pro skartování

Zvláštní materiály

OVLÁDACÍ PRVKY:

7 = kontrolní ukazatel (obr. 1)

„Řezací zařízení namazat“

Rozsvítí se, pokud musí být řezací zařízení

verze Cross-Cut namazáno. Namazání

musí být potvrzeno na tlačítku chodu

zpět (4) (viz popis u „ÚDRŽBA ŘEZACÍHO

ZAŘÍZENÍ “).

8 = kontrolní ukazatel (obr. 1)

„dveře otevřeny“ / „porucha dveří“

„Dveře otevřeny“

Svítí, pokud jsou otevřeny dveře

podstavce. Stroj se automaticky vypne

a dokud jsou dveře otevřeny, nejde

spustit.

„Elektrická porucha“

Bliká

, pokud se v senzorech hlídajících

dveře vyskytla porucha. Stroj je vypnut.

Informujte prosím Vašeho odborného

prodejce.

9 = kontrolní ukazatel (obr. 1)

„přetížení motoru“ /

„elektrická porucha“

Postupy viz příslušný popis v rubrice

„PORUCHA“.

„Ochrana motoru“

Rozsvítí se, pokud byl motor přetížen

a vypnut. Během ochlazování motoru

nelze stroj spustit.

„Elektrická porucha“

Bliká

, pokud dojde v řídící elektrické

desce k poruše. Současně začne blikat

LED

ukazatel funkčního tlačítka

(2). Stroj se vypne. Informujte prosím

Vašeho odborného prodejce.

10 = kontrolní ukazatel

„pytel na papír plný“ (obr. 1)

Rozsvítí se, pokud je pytel na papír plný a

musí být vyprázdněn. Řezací zařízení na

papír se vypne.

11 = přívodní šachta papíru (obr. 3)

12 = sběrný pytel na papír (obr. 4)

13 = nádoba na olej (obr. 6)

Na skartovač se nesmí v žádném

případě sedat nebo stoupat.

Nebezpečí prasknutí materiálu

skartovače!

ZAPNUTÍ STROJE:

Pro zapnutí stroje do režimu „připraven k

provozu“ postupujte následovně:

- Krátce stlačte funkční tlačítko (2).

- LED ukazatel

funkčního tlačítka (2) se

rozsvítí na „připraven k provozu“.

- Do stroje můžete vkládat skartovávaný

materiál.

PŘÍVOD MATERIÁLU:

Papír

přivádějte do řezacího zařízení přívodní

šachtou na papír (11) (obr. 3).

Stroj se automaticky zapne na chod vpřed,

vtáhne si materiál a po dokončení skartování se

automaticky vypne.

Poznámky:

Při skartování průhledných fólií

musí být ručně zapnut chod stroje vpřed (tlačítko

chodu vpřed (3) přidržet asi 2 sekundy).

Krátkým stlačením funkčního tlačítka (2)

(funkce „stop“) lze skartování kdykoliv zastavit.

Pro pokračování stlačit na asi 2 sekundy tlačítko

chodu vpřed (3).

Pokud není stroj po dobu asi 5 minut používán,

automaticky se vypne.

Nikdy do stroje nezavádějte více než

udané maximální množství materiálu

(viz „TECHNICKÁ DATA“)!

Pokud by se přesto do stroje dostalo

více materiálu, viz „PORUCHA“ pod

„NAHROMADĚNÍ

MATERIÁLU

PŘÍSTROJI“.

VYPRÁZDNĚNÍ SBĚRNÉHO PYTLE

NA PAPÍR (obr. 4):

Je-li sběrný pytel na papír plný, stroj se vypne.

Rozsvítí se kontrolní ukazatel (10). Postupujte

následovně:

- Otevřete dveře. Rozsvítí se kontrolní ukazatel

(8). Pokud je v přívodní šachtě ještě

materiál, rozsvítí se i kontrolní ukazatel

(6).

- Sběrný pytel (12) s rámem vytáhnout z

podstavce, Pytel vyndat a jeho obsah

zlikvidovat. Kontrolní ukazatel

(10)

zhasne.

- Vyprázdněný pytel zavěsit na rám a pytel s

rámem opět zasunout do podstavce. Zavřít

dveře. Kontrolní ukazatel (8) zhasne.

- Pokud kontrolní ukazatel

(6) svítí, stlačte

krátce tlačítko chodu vpřed (3). Materiál,

který zůstal v přívodní šachtě, se skartuje a

ukazatel zhasne.

Poznámka:

Stroj běží jen při uzavřených

dveřích!

UKAZATEL DYNAMICKÉHO ZATÍŽENÍ:

Aby se vyloučilo hromadění materiálu a dosáhlo

plynulého a efektivního ničení datových nosičů,

je během skartovávání zobrazen stupeň

momentálního zatížení motoru rozptýleným

světlem v přívodní šachtě podle následujícího:

Zelené světlo:

zatížení < 50%

Žluté světlo:

zatížení 50 - 75%

Červené světlo:

zatížení 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

CZ

OBSLUHA

obr. 1

obr. 3

obr. 4

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

- Stlačit tlačítko chodu zpět (4) a přidržet ho,

dokud nezhasne kontrolní ukazatel (7).

- Dveře opět zavřít.

Řezací zařízení začne nyní automaticky s čistícím

cyklem (běh vpřed/zpět) a pak se vypne. Stroj je

opět připraven k provozu. V případě, že budete

chtít doobjednat speciální olej podívejte se do

odstavce „ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ“.

AUTOMATICKÁ ÚSPORA ENERGIE:

Pokud není stroj nějakou dobu používán,

automaticky se po asi 5 minutách vypne. LED

ukazatel funkčního tlačítka (2) pro „připraven

k provozu“ zhasne. Pro opětovné zapnutí je třeba

funkční tlačítko krátce stlačit.

LIKVIDACE STROJE:

Stroj na konci životnosti likvidujte s

ohledem na životní prostředí. Žádné

díly stroje nebo balení nedávejte do

domovního odpadu.

CZ

TECHNICKÉ ÚDAJE

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Název

Obj. čís.

Plastový sáček, 440x330x950x0,05 mm

99977

Olejová nádoba, 110 ml

88035

Poznámka:

Při doobjednávání dílů ze zvláštního

příslušenství se obraťte na Vašeho odborného

prodejce.

ÚDRŽBA / LIKVIDACE

PORUCHA

obr. 5

obr. 6

ČIŠTĚNÍ FOTOBUNĚK (obr. 5):

Pokud se do vstupní štěrbiny dostanou kousky

papíru (např. po nahromadění papíru) je možné,

že se přístroj kvůli hlášení přítomnosti materiálu

světelnou závorou nevypne.

Můžete kousky papíru odstranit, resp. fotobuňku

vyčistit tak, že do řezacího zařízení zavedete další

list papíru nebo stroj přepnete na zpětný chod a

štětcem krátce očistíte obě „oči“ fotobuňky.

ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ (CROSS-CUT):

Řezací zařízení Cross-Cut musí být po

určité době provozu namazáno olejem.

Pokud se rozsvítí kontrolní ukazatel (7),

postupujte následovně:

Otevřít dveře. Rozsvítí se kontrolní ukazatel (8)

blikají

LED ukazatel tlačítka chodu zpět (4)

a kontrolní ukazatel (7). Olejovou nádobku (13)

(obr. 6) vyjmout z držáku ve dveřích a dveře opět

zavřít.

Na list papíru rozlít a rozprostřít trochu oleje a

papír zavést do přívodní šachty na papír (11)

řezacího zařízení.

Papír je zatažen dovnitř a olej se tak dostane do

řezacího zařízení.

Poznámka: Aby zhasl příslušný ukazatel,

musí být po provedeném mazání řezacího

zařízení následujícím postupem promazání

potvrzeno:

- Dveře otevřít tak, až se rozsvítí kontrolní ukazatel

(8). Kontrolní ukazatele (7) a (4) blikají.

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI:

(automatická reverzní funkce)

Dojde-li k nahromadění materiálu ve stroji,

reaguje stroj následovně:

- Řezací zařízení se zablokuje, potom se vrátí

kousek nazpět (materiál se uvolní) a zastaví

se. Motor se vypne. Rozsvítí se kontrolní

ukazatel

(6).

Postupujte následovně:

Nahromadění papíru v přívodní šachtě na

papír (11)

- Vyjmout zpět vysunutý papír.

- Řezací zařízení se automaticky rozběhne

a skartuje zbytek papíru, který zůstal ve

skartovacím zařízení. Během chodu vpřed

svítí LED ukazatel tlačítka chodu vpřed (3).

Kontrolní ukazatel

(6) zhasne.

- Pokračovat ve skartování s menším množstvím

papíru.

- V případě potřeby přepínat řezací zařízení

manuálně vpřed a zpět tak dlouho, dokud

skartovávaný materiál neprojde řezacím

zařízením a neskartuje se.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST

MATERIÁLU PŘI OTEVŘENÝCH DVEŘÍCH:

Pokud by se při otevření dveří nacházel ještě

v přívodní šachtě materiál, motor se vypne a

řezací zařízení se zastaví. Rozsvítí se kontrolní

ukazatel

(6).

Zavřete dveře a krátkým stlačením tlačítka

chodu vpřed (3) potvrďte stav. Skartovávaný

materiál se vtáhne do řezacího zařízení a

skartuje se.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST

MATERIÁLU PŘI ZAPNUTÍ:

Pokud by se při zapnutí stroje nacházel v

přívodní šachtě materiál, rozsvítí se kontrolní

ukazatel

(6).

Vyndejte materiál a potvrďte stav krátkým

stlačením tlačítka chodu vpřed (3).

OCHRANA MOTORU:

Pokud je motor přetížen, vypne se. Rozsvítí se

kontrolní ukazatel (9).

Po ochlazení trvajícím asi 25-40 minut můžete

přístroj znovu spustit.

ELEKTRICKÁ PORUCHA:

Bliká-li

kontrolní ukazatel (9) ve spojení

s LED ukazatelem

funkčního tlačítka (2)

nebo jen kontrolní ukazatel (8), vyskytla se

elektrická porucha. Stroj nelze spustit.

V takovém případě informujte svého odborného

prodejce.

KONTROLNÍ SEZNAM PŘI PORUCHÁCH:

Pokud

přístroj

nefunguje,

zkontrolujte

následující body:

- Je

síťový napáječ

připojen k síti?

- Jsou zavřeny

dveře

- Není plný

sběrný pytel na papír

Postupujte podle instrukcí u „VYPRÁZDNĚNÍ

SBĚRNÉHO PYTLE NA PAPÍR“.

Nenahromadil

se v přístroji

materiál

Postupujte podle instrukcí u „NAHROMADĚNÍ

MATERIÁLU V PŘÍSTROJI“.

- Nepřetížil se

motor

Viz pod „OCHRANA MOTORU“.

Pokud nešlo o žádný z uvedených bodů,

informujte prosím Vašeho odborného

prodejce.

* vztaženo na papír A4 70g/m

při 230V/50Hz

Model

Data síťového připojení

Napájecí napětí/frekvence • odběr proudu • výkon

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC3

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC4

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC5

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC6

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

Model

Típus

Šířka nařezaných proužků

Řezací výkon pro

Pracovní šířka

Hlučnost

Rozměry

Váha

papíru

Š x H x V

intimus 120SC2

227-6S

5,8 mm

35-38 listů*

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm

31-33 listů*

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x36 mm

23-25 listů*

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm

15-17 listů*

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm

10-12 listů*

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm

7-8 listů*

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

47 kg

Pojistka

(zpožděná)

220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

FONTOS BIZTONSÁGI UTASÍTÁSOK

<< Sérülésveszély!

Ne nyúljunk be az ujjaink-

kal a bevezető nyílásba!

<< Veszély esetén azonnal kapcsoljuk ki

a gépet a főkapcsolóval vagy a vész-

kapcsolóval, vagy húzzuk ki a hálózati

dugót!

<< Mielőtt felnyitnánk a gépet, ki kell húzni

a hálózati dugót!

A készüléken javításokat csak szakember

végezhet!

<< A készüléket nem szabad több személy-

nek egyidejűleg üzemeltetnie!

A biztonsági elemek úgy vannak méretezve,

hogy „egyszemélyes üzemeltetésnél“ bizto-

sítsák a veszélytelen használatot.

<< A feldarabolási művelet közben sem-

milyen más munkát (pl. tisztítást) nem

szabad a gépen végezni!

<< A gép nem játékszer, nem alkalmas

arra, hogy gyerekek működtessék és

használják!

A gép általános biztonságtechnikai

koncepciója (méretek, hozzávezető nyílások,

biztonsági lekapcsolások, stb.) egyáltalán

nem garantálja azt, hogy a gyerekek

veszélytelenül kezelhetik.

<< Sérülésveszély!

A laza ruhada-

rabokat, nyakkendőt, ékszert,

hosszú hajat és egyéb laza tár-

gyakat tartsuk távol a bevezető

nyílástól!

ALKALMAZÁSI TERÜLET

intimus 120SC2/CC3/CC4/CC5/CC6

adatmegsemmisítő általános iratanyag aprítása cé-

ljára szolgáló gép.

A gépet általában csak papír aprítására

szabad használni (az eltéréseket lásd

a táblázatban a „Különleges anyagok“

részben)!

Másfajta adathordozók aprítása személyi

sérüléseket okozhat (pl. a szilárd anyagok

szilánkokra törése miatt, stb.), továbbá

károsíthatja a készüléket (pl. tönkremehet

a vágószerkezet, stb.).

A GÉP FELÁLLÍTÁSA:

- A gépet csomagolja ki és állítsa fel.

- A műanyagzsákot akassza be a zsák keretébe.

- A gépet (1) (2. kép) a hálózati csatlakozódugóval

csatlakoztassa

hálózatra

hálózati

csatlakozóaljzat elé beépített biztosíték szükséges

adatait lásd a „MŰSZAKI ADATOK“ c. részben).

A gép hálózati csatlakozójához szabadon

lehessen hozzáférni és a csatlakozó a

gép közelében legyen.

A gépet csak zárt és állandó

hőmérsékletű (10-25°C) helyiségekben

használja.

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

H

KEZELÉS

ÜZEMBE HELYEZÉS

1. kéb

2. kéb

3. kéb

KEZELŐELEMEK:

1 = Hálózati csatlakozódugó (2. kép)

Amikor

gépet

hálózati

csatlakozódugóval

hálózathoz

csatlakoztatja, a gép először a kikapcsolt

állapotban van.

2 = Funkciógombok (1. kép)

„Üzemkész“ / „Ki“ / „Stop“

Ennek a gombnak három funkciója van:

„Üzemkész”

Ezt a nyomógombot rövid ideig

megérintve a gép az „Üzemkész”

állapotra kapcsol.

Egyidejűleg kigyullad a beépített LED-

kijelző .

„Ki”

Ha ezt a nyomógombot az „Üzemkész”

állapotban kb. 3 másodpercig lenyomva

tartja, a gép kikapcsol.

Útmutatás:

Ha a gépet több mint kb.

5 percig nem használja, akkor a gép

automatikusan kikapcsol.

„Stop“

Ha a működő vágószerkezetnél ezt a

nyomógombot rövid ideig megérinti,

akkor a vágószerkezet kikapcsol és

leáll.

3 = Előremenet gomb (1. kép)

Ennek a gombnak két funkciója van:

Ezt a gombot rövid ideig megérintve a

vágószerkezet néhány másodpercig

előrefelé megy, pl. a vágószerkezetben

maradt aprítandó anyag kivezetése

érdekében. Egyidejűleg kigyullad a

beépített LED-kijelző .

Ha ezt a gombot kb. 2 másodpercig

lenyomva tartja, a vágószerkezet a

folyamatos üzemben előrefelé megy

és a gépbe lehet adagolni. Egyidejűleg

kigyullad a beépített LED-kijelző .

4 = Hátramenet gomb (1. kép)

Ezt a gombot megérintve a vágószerkezet

rövid ideig hátrafelé megy, Egyidejűleg

kigyullad a beépített LED-kijelző .

5 = Fénysorompó (előremenet) (3. kép)

Elindul az aprító folyamat, mihelyt anyagot

vezet be az adagolóaknába. Egyidejűleg

kigyullad az előremenet gomb LED-

kijelzője .

6 = Ellenőrző kijelzés (1. kép)

„Anyagtorlódás

gépben”

„Fénysorompó

foglalt

ajtó

nyitásánál vagy a bekapcsolásnál”

Az eljárás menetét lásd a mindenkori

leírásban az „ÜZEMZAVAR” cím alatt.

„Anyagtorlódás a gépben”

Kigyullad, ha a vágószerkezetbe túl sok

anyagot adagoltak. A vágószerkezet

megakad, majd utána egy darabig

hátramegy és megáll. A motor

kikapcsol.

„Fénysorompó foglalt

az ajtó nyitásánál”

Kigyullad, ha az ajtó nyitásánál még

van anyag az adagolóaknában. A

vágószerkezet leáll. A motor kikapcsol.

„Fénysorompó foglalt

a bekapcsolásnál”

Kigyullad, ha a gép bekapcsolásánál

van anyag az adagolóaknában.

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

Különleges anyagok

Szimbólum

Modell

= aprításra nem alkalmas

KEZELŐELEMEK:

7 = Ellenőrző kijelzés (1. kép)

„Vágószerkezet olajozása”

Kigyullad, ha a Cross-Cut változat

vágószerkezetét meg kell olajozni.

Az olajozás műveletét a hátramenet

kapcsolón (4) nyugtázni kell (lásd a

VÁGÓSZERKEZET KARBANTARTÁSA” c.

leírást).

8 = Ellenőrző kijelzés (1. kép)

„Ajtó nyitva” /”Ajtó üzemzavar”

„Ajtó nyitva”

Kigyullad, ha az alsószekrény ajtaja

nyitva van. A gép automatikusan

kikapcsol és addig nem indítható el,

ameddig az ajtó nyitva van.

„Elektromos üzemzavar”

Villog

, ha az ajtó szenzorikában

elektromos

üzemzavar

van.

gép kikapcsol. Kérem, értesítse a

szakkereskedőjét.

9 = Ellenőrző kijelzés (1. kép)

„Motor túlterhelés” /

„Elektromos üzemzavar”

Az eljárás menetét lásd a mindenkori

leírásban az „ÜZEMZAVAR” cím alatt.

„Motorvédelem”

Kigyullad, ha a motort túl van terhelve

és lekapcsolt. A motor lehűlési

szakaszában a gépet nem lehet

beindítani.

„Elektromos üzemzavar”

Villog

, ha a vezérlés nyomtatott

áramkörén

belül

elektromos

üzemzavar van. Egyidejűleg felvillan a

funkciókapcsoló (2) LED-kijelzője

. A gép kikapcsol. Kérem, értesítse a

szakkereskedőjét.

10 = Ellenőrző kijelzés

„Papír felfogózsák tele“ (1. kép)

Kigyullad, ha a papír felfogózsák tele

van és ki kell üríteni. A papír aprítás

vágószerkezete kikapcsol.

11 = Papíradagoló akna (3. kép)

12 = Papír felfogózsák (4. kép)

13 = Olajtartály (6. kép)

Az aprítót semmi esetre sem szabad

ülőhelynek vagy fellépő felületnek

használni.

Leesés

anyagtörés

miatt!

A GÉP BEKAPCSOLÁSA:

A gép „üzemkész” állapotra kapcsolását a

következő módon végezze:

- Rövid ideig működtesse a funkciógombot

(2).

- A funkciógomb (2) LED-kijelzője kigyullad

az „üzemkész“ állapotra.

- A gépbe lehet adagolni.

ANYAG BEVEZETÉSE:

A papíradagoló aknán (11) keresztül (3. kép)

adagoljon be

papírt

a vágószerkezetbe.

A gép automatikusan előremenetre kapcsol,

behúzza az anyagot és az aprítás befejezése

után automatikusan kikapcsol.

Útmutatás:

Fényáteresztő fóliák aprításához

a gépet kézzel előremenetre kell kapcsolni

(az előremenet gombot (3) kb. 2 mp-ig tartsa

lenyomva).

A működtető gombot (2) („stop“ funkció) rövid

ideig működtetve az aprítás folyamata bármikor

megállítható. Előremenethez az előremenet

gombot (3) kb. 2 mp-ig tartsa lenyomva.

Ha a gépet kb. 5 percig nem használja, akkor a

gép kikapcsol.

A gépbe soha ne adagoljon több

anyagot, mint a megadott maximális

mennyiség (lásd a „MŰSZAKI

ADATOK“ c. részt)

Ha ennek ellenére túl sok anyag

kerülne a vágószerkezetbe, lásd

„ÜZEMZAVAR”

részt

„ANYAGTORLÓDÁS A GÉPBEN” cím

alatt.

A FELFOGÓZSÁK KIÜRÍTÉSE

PAPÍRHOZ (4. kép)

Ha a papír felfogózsákja megtelt, a gép

lekapcsol. Az ellenőrző kijelző (10) kigyullad.

Az alábbiak szerint járjon el:

- Nyissa ki az ajtót. Az ellenőrző kijelző

(8. kép) kigyullad. Ha még van anyag az

adagolóaknában, akkor kiegészítésképpen

kigyullad az ellenőrző kijelző

(6) is.

- A felfogózsákot (12) a zsák keretével együtt

húzza ki a ház alsó részéből, vegye ki a zsákot

és távolítsa el annak tartalmát. Az ellenőrző

kijelző (10) kialszik.

- A kiürített zsákot akassza be a zsákkeretbe

majd a zsákot a kerettel együtt tolja vissza

a ház alsó részébe. Csukja be az ajtót. Az

ellenőrző kijelző (8) kialszik.

- Ha az ellenőrző kijelző világít

(6), rövid

ideig működtesse az előremenet gombot (3).

Az adagoló aknában maradt anyagot felaprítja

és a kijelző kialszik.

Útmutatás:

A gép csak zárt ajtónál jár!

DINAMIKUS TERHELÉSJELZŐ:

Az anyagtorlódás elkerülése és így az

adathordozók

folyamatos

és

hatékony

megsemmisítése érdekében, az aprító folyamat

alatt az adagoló aknában egy beállított színű

szórt fény jelzi a motor pillanatnyi terhelési

állapotát az alábbiak szerint:

Zöld fény:

Terhelés < 50%

Sárga fény:

Terhelés 50 - 75%

Piros fény:

Terhelés 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

H

KEZELÉS

1. kéb

3. kéb

4. kéb

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

- A hátramenet gombot (4) nyomja meg és tartsa

lenyomva addig, amíg az ellenőrző kijelző (7) ki

nem alszik.

- Csukja be újra az ajtót.

A vágószerkezet most automatikusan elkezd egy

tisztító ciklust (előremenet/hátramenet) majd utána

kikapcsol. A gép újra üzemkész. A speciális olaj

utólagos rendelése esetén lásd a „KÜLÖNLEGES

TARTOZÉKOK” c. részt.

ENERGIATAKARÉKOS AUTOMATIKA:

Ha a gépet egy ideig nem használja, akkor kb. 5

perc után automatikusan kikapcsol. Az „Üzemkész“

funkciógomb (2) LED-kijelzője

kialszik. A

visszakapcsoláshoz rövid ideig működtesse a

funkciógombot.

A GÉP MEGSEMMISÍTÉSE:

Élettartama végén a gépet mindig

környezetbarát módon semmisítse meg.

A gép vagy a csomagolás egyik részét se

dobja ki a háztartási hulladékba.

H

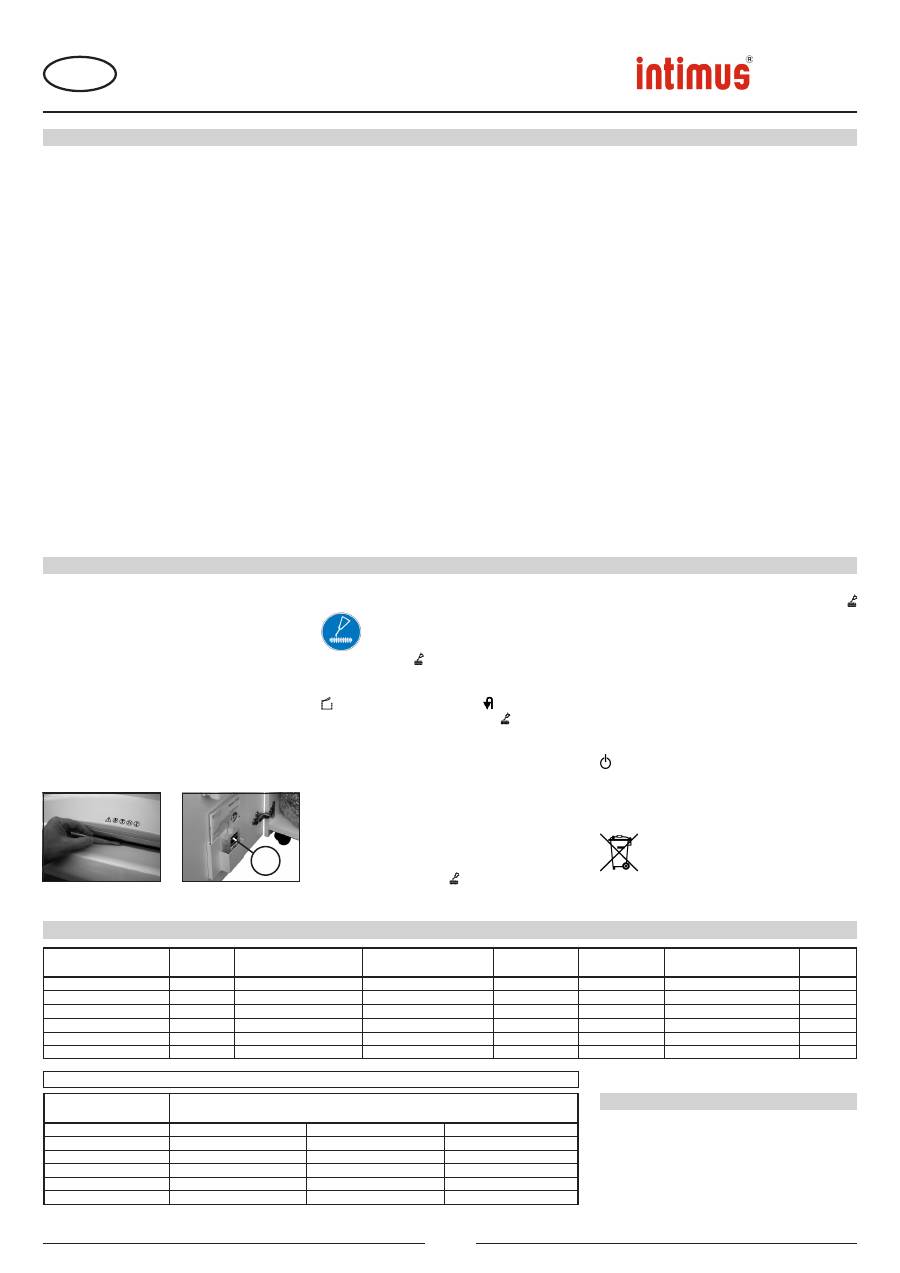

MŰSZAKI ADATOK

KÜLÖN TARTOZÉK

Megnevezés

Megrendelési szám

Műanyag zsák, 440x330x950x0,05 mm

99977

Olajtartály, 110 ml

88035

Tájékoztatás:

Külön tartozékok utánrendelése

esetén és ha pótalkatrészre van szüksége, kérjük

forduljon a szakkereskedőjéhez.

KARBANTARTÁS / MEGSEMMISÍTÉSE

ÜZEMZAVAR

5. kéb

6. kéb

A FOTOCELLÁK MEGTISZTÍTÁSA (5. kép)

Ha papírdarabok maradnak a beeresztő nyílásban

(pl. egy papírtorlódás után), akkor előfordulhat,

hogy a gépet a „foglalt“ fénysorompó már nem

kapcsolja ki.

A papírdarabokat úgy tudja eltávolítani ill. a fotocellát

megtisztítani, hogy a vágószerkezetbe bevezet

egy további papírt vagy a gépet a hátramenetbe

kapcsolja és egy ecsettel gyorsan végigtörli a

fotocella két „szemét”.

A (CROSS CUT)

VÁGÓSZERKEZET KARBANTARTÁSA:

A Cross-Cut-vágószerkezeteket bizonyos

üzemidő után meg kell olajozni. Ha az

ellenőrző kijelző (7) kigyullad, az alábbiak

szerint járjon el:

Nyissa ki az ajtót. Az ellenőrző kijelző (8) kigyullad

és a hátramenet gomb (4) LED-kijelzője valamint

az ellenőrző kijelző

(7)

villog

. Vegye ki az

olajtartályt (13) (6. kép) az ajtóban lévő tartóból és

csukja be újra az ajtót.

Oszlasson el egy kis olajat egy papírlapon és ezt

a lapot a papíradagoló aknán (11) át vezesse el a

vágószerkezethez.

A papírt behúzza és így az olaj eljut a

vágószerkezetbe.

Útmutatás: A kijelzés törlése érdekében, a

vágószerkezet olajozásának elvégzése után ezt

a folyamatot a következő módon nyugtázni kell:

- Az ajtót addig nyissa ki, amíg az ellenőrző kijelző

(8) ki nem gyullad. A (7) és (4) ellenőrző

kijelző villog.

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

ANYAGTORLÓDÁS A GÉPBEN:

(Auto-irányváltó funkció)

Ha a túl sok beadagolt anyag miatt torlódás

keletkezik, a gép a következő módon reagál:

- A vágószerkezet megakad, utána egy

darabig hátrafelé megy (kiszabadul az anyag)

és megáll. A motor kikapcsol. Az ellenőrző

kijelző

(6) kigyullad.

Az alábbiak szerint járjon el:

Papírtorlódás a papíradagoló aknában

(11)

- A beadagolt papírt vegye ki.

- A vágószerkezet most automatikusan

előremegy és felaprítja a vágószerkezetben

maradt papírt. Előremenet közben világít az

előremenet gomb (3) LED-kijelzője

. Az

ellenőrző kijelző

(6) kialszik.

- Az aprítást kisebb mennyiségű papírral

folytassa.

- Szükség esetén addig kapcsolja előre- és

hátramenetbe a vágószerkezetet, amíg

a vágandó anyag teljesen átment és

felaprítódott.

FÉNYSOROMPÓ FOGLALT

AZ AJTÓ NYITÁSÁNÁL:

Ha az ajtó nyitásánál még van anyag az

adagolóaknában, a motor kikapcsol és a

vágószerkezet megáll. Az ellenőrző kijelző

(6) kigyullad.

Csukja be az ajtót és nyugtázza az állapotot

az előremenet gomb (3) működtetésével. A

meglévő vágandó anyagot a vágószerkezetbe

adagolja és felaprítja.

FÉNYSOROMPÓ FOGLALT

A BEKAPCSOLÁSNÁL:

Ha a gép bekapcsolásánál az adagolóaknában

van anyag, kigyullad az ellenőrző kijelző

(6).

Vegye ki az anyagot és nyugtázza az állapotot

az előremenet gomb (3) rövid ideig tartó

működtetésével.

MOTORVÉDELEM:

Ha a motortól túl nagy teljesítményt követel,

akkor a motor kikapcsol. Az ellenőrző kijelző

(9) kigyullad.

Mintegy 25-40 perc lehűlési idő után a gépet

újraindíthatja.

ELEKTROMOS ÜZEMZAVAR:

Ha az ellenőrző kijelző (9) a funkciókapcsoló

(2) LED-kijelzőjével

együtt

villog

vagy

csak az ellenőrző kijelző (8)

villog

, akkor

elektromos üzemzavarról van szó. A gépet nem

lehet beindítani.

Ebben

esetben

értesítse

szakkereskedőjét.

ELLENŐRZŐ LISTA AZ ÜZEMZAVAROKNÁL:

Ha a gép nem működik, ellenőrizze az alábbi

pontokat:

- a

hálózati csatlakozódugót

csatlakoztatták

a hálózathoz?

- becsukták az

ajtót

- a

papír felfogózsákja

tele van?

Kövesse a „PAPÍR FELFOGÓZSÁK ÜRÍTÉSE“

utasításait.

anyagtorlódás

van a gépben?

Kövesse a „ANYAGTORLÓDÁS A GÉPBEN“

utasításait.

- a

motort

túlterhelték?

Lásd a „MOTORVÉDELEM“ alatt

Ha egyik ellenőrzési pont sem helytálló,

értesítse a szakkereskedőjét.

* A4-es, 70 g/m

papírra vonatkoztatva 230V/50Hz-nél

Modell

Hálózati csatlakozás adatai

Névleges feszültség/frekvencia • áramfelvétel • teljesítmény

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC3

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC4

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC5

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC6

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

Modell

Típus

Vágási szélesség

Vágási teljesítmény Munkaszélesség

Zajszint

Méretek

Súly

papírnál

Szé x Mé x Mag

intimus 120SC2

227-6S

5,8 mm

35-38 lap*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm

31-33 lap*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x36 mm

23-25 lap*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm

15-17 lap*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm

10-12 lap*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm

7-8 lap*

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

Elôtét biztosíték

(lomha)

: 220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

<< Опасност от нараняване!

Не слагайте

пръстите на ръката си в отвора за хартия.

<< В случай на опасност изключете машината

от главния шалтер, изключете аварийния

шалтер или извадете щекера от контакта!

<< Преди да отворите уреда изваждайте

щекера от контакта!

Ремонти да се извършват само от

специалист!

<< По едно и също време с уреда не бива да

работи повече от 1 човек!

Частите и елементите, които предпазват

работещия с уреда, са конструирани за

безопасната “работа на един човек“.

<< Когато машината работи (раздробява

хартия) по нея не бива да се прави нищо

(напр. почистване и т.н.)!

<< Забранява се присъствието на деца в

близост до включена и готова за работа

машина!

Цялостната концепция за сигурността при

работа с уреда (размери, отвори за подаване

на хартията, аварийно изключване и т.н.) е

разработена за безопасно обслужване от

възрастен човек.

<< Опасност от нараняване!

Не

допускайте в близост до

отвора за подаване на хартия

непристегнати части от облекло,

вратовръзки, бижута, дълга коса,

или други предмети, които могат

да попаднат в отвора.

ВАЖНИ ИНСТРУКЦИИ ЗА СИГУРНОСТ ПРИ РАБОТА

ОБЛАСТ НА ПРИЛОЖЕНИЕ:

Шредерът

intimus 120SC2/CC3/CC4/CC5/CC6

машина за раздробяване на документи.

Машината трябва да бъде използвана

основно за раздробяване на хартия (за

отклонения виж таблица ”Специални

материали”)!

Раздробяването на други носители на данни

може да причини наранявания на лица (напр.

от разчупването на твърди материали и др.),

както и щети по машината (напр. разрушаване

на режещия механизъм).

ИНСТАЛИРАНЕ:

- Разопаковайте уреда и го поставете на мястото за

работа.

- Окачете полиетиленов чувал на рамката за торбата.

- С щепсела (1) (Фиг. 2) включете уреда към

електрическата мрежа (За данни за необходимия

входен предпазител на контакта виж “ТЕХНИЧЕСКИ

ДАННИ“).

Свързването към електрическата мрежа

на машината трябва да е лесно достъпно и

трябва да се намира близо до машината!

Машината е предназначена за използване

само в затворени помещения със стайна

температура (10-25°C)!

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

BG

РАБОТА С МАШИНАТА

ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

Фиг. 1

Фиг. 2

Фиг. 3

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

1 = Щепсел (Фиг. 2)

Свързвайки машината посредством щепсела към

електрическата мрежа, първоначално машината

се намира в изключено състояние.

2 = Функционален бутон (Фиг. 1)

“Готовност за работа“ / “Изкл.“ / “Стоп“

Този бутон обхваща три функции:

“Готовност за работа “

Чрез кратко натискане на този бутон

машината се превключва в режим “Готовност

за работа“.

Едновременно с това светва вградения

светодиоден индикатор .

б)

“Изкл.“

Ако този бутон бъде задържан натиснат за

около 3 сек. в режим “Готовност за работа“,

машината се изключва.

Указание:

При неизползване на машината

за период от около 5 мин., машината

автоматично се изключва.

в)

“Стоп“

Чрез кратко натискане на този бутон при

работещ режещ механизъм, същия се

изключва и спира.

3 = Бутон за предвижване напред (Фиг. 1)

Този бутон обхваща две функции:

Чрез кратко натискане на този бутон режещия

механизъм се задвижва за няколко секунди

в посока напред, напр. за да се извади

хартията останала в режещия механизъм.

Едновременно с това светва вградения

светодиоден индикатор .

б)

Ако този бутон са задържи натиснат около

две сек., режещия механизъм работи

продължително в посока напред и машината

може да бъде заредена. Едновременно с това

светва вградения светодиоден индикатор .

4 = Бутон за връщане (Фиг. 1)

При натискане на този бутон режещия механизъм

се придвижва кратковременно в обратна

посока. Едновременно с това светва вградения

светодиоден индикатор .

5 = Фотоклетка (движение напред) (Фиг. 3)

Стартира процеса на раздробяване, когато в

джоба за подаване бъде вкаран материал за

раздробяване. Едновременно с това светва

светодиодния индикатор

на бутона за

придвижване напред.

6 = Контролна лампа (Фиг. 1)

“Уреда е задръстен с материал за

раздробяване“ / “Фотоклетката действа при

отваряне на вратата или при включване“

За принципа на действие виж съответното

описание в глава “ПОВРЕДА“.

“Уреда е задръстен с материал за

раздробяване“

Светва, когато в режещия механизъм се

подаде твърде много материал. Режещият

механизъм блокира, след това се завърта

малко обратно и спира. Електродвигателят се

изключва.

б)

“Задействане на фотоклетката

при отваряне на вратата“

Светва, когато при отваряне на вратичката

все още има материал в джоба за

подаване. Режещият механизъм спира.

Електродвигателят се изключва.

в)

“Задействане на фотоклетката

при включване“

Светва, когато при включване на машината

все още има материал в джоба за подаване.

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

Символ

Модел

= не е предназначен за раздробяване

Специални материали

Шредерът не трябва да се

използва за сядане или като

опора за качване. Опасност от

падане в следствие на счупване

на материала!

ВКЛЮЧВАНЕ НА МАШИНАТА:

За включване на машината в “готовност за

работа“ процедирайте както следва:

- Краткотрайно натиснете функционален

бутон (2).

- Светва светодиодния индикатор

на

функционалния бутон (2) за “Готовност за

работа“.

- Машината може да бъде захранена.

ПОДАВАНЕ НА

МАТЕРИАЛ ЗА РАЗДРОБЯВАНЕ:

Подайте

хартия

в режещия механизъм през

джоба за подаване на хартия (11) (Фиг. 3).

Машината автоматично се включва на

движение напред, издърпва материала и

след процеса на раздробяване се изключва

автоматично.

Указания:

За раздробяването на безцветни

фолиа машината трябва да бъде включена

ръчно на движение напред (задръжте за

около 2 сек. натиснат бутона за предвижване

напред (3)).

Чрез

краткотрайно

натискане

на

функционалния бутон (2) (функция “Стоп“)

по всяко време може да бъде прекъснат

процеса на раздробяване. За продължаване

задръжте натиснат за около 2 сек. бутона за

предвижване напред (3).

При неизползване на машината за период от

около 5 мин., тя автоматично се изключва.

Никога не подавайте на машината

повече

от

определеното

максимално количество материал

(съблюдавайте

“ТЕХНИЧЕСКИ

ДАННИ“)!

Ако въпреки това в режещия

механизъм попадне твърде много

материал, вижте “ПОВРЕДИ“ в

“ЗАДРЪСТВАНЕ С МАТЕРИАЛ“.

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

7 = Контролна лампа (Фиг. 1)

“Смажете режещия механизъм“

Светва, когато режещия механизъм

от версията Cross-Cut трябва да бъде

смазан. Процеса на смазване трябва

да бъде потвърден с бутона за връщане

(4) (виж описанието в “ОБСЛУЖВАНЕ

НА РЕЖЕЩИЯ МЕХАНИЗЪМ“).

8 = Контролна лампа (Фиг. 1)

“Отворена врата“ /

“Повреда на вратичката“

“Отворена врата“

Свети, когато е отворена вратичката

на долния шкаф. Машината се

изключва автоматично и не може да

бъде стартирана, докато вратичката

стои отворена.

б)

“Електрическа повреда“

Мига

, когато има електрическа

повреда в сензорната техника на

вратичката. Машината се изключва.

Моля, уведомете Вашия търговец.

9 = Контролна лампа (Фиг. 1)

“Претоварване на

електродвигателя“ /

“Електрическа повреда“

За

принципа

на

действие

виж

съответното

описание

глава

“ПОВРЕДА“.

“Защита на електродвигателя“

Светва, когато бъде претоварен

електродвигателя и се е изключил.

Машината не може да бъде

стартирана по време на фазата на

охлаждане на електродвигателя.

б)

“Електрическа повреда“

Мига

, когато има електрическа

повреда в платката за управление.

Едновременно мига светодиодния

индикатор

на функционалния

бутон (2). Машината се изключва.

Моля, уведомете Вашия търговец.

10 = Контролна лампа (Фиг. 1)

“Препълнена торба за улавяне на

хартията“

Светва, когато торбата за улавяне на

хартията е пълна и трябва да бъде

изпразнена. Режещият механизъм за

раздробяване на хартия се изключва.

11 = Джоб за подаване на хартия

(Фиг. 3)

12 = Торба за улавяне на хартия (Фиг. 4)

13 = Резервоар за масло (Фиг. 6)

ИЗПРАЗВАНЕ НА ТОРБАТА ЗА УЛАВЯНЕ

НА ХАРТИЯТА (Фиг. 4):

Ако е запълнена торбата за улавяне

на хартията, машината се изключва.

Контролната лампа (10) светва. Постъпва

се така:

- Отворете вратичката. Контролната лампа

(8) светва. Ако в джоба за подаване има

останал материал светва допълнително и

контролната лампа

(6).

- Извадете от долната част на корпуса

торбата за улавяне (12) заедно с рамката

за торбата, свалете торбата и изхвърлете

съдържанието. Контролната лампа (10)

изгасва.

- Окачете изпразнената торба на рамката

за торбата и отново поставете торбата

с рамката в долната част на корпуса.

Затворете вратичката. Контролната лампа

(8) изгасва.

- Ако контролната лампа

(6) свети

краткотрайно

натиснете

бутона

за

придвижване напред (3). Останалият

материал в процепа за подаване се

раздробява и индикатора изгасва.

Указание:

Машината работи само при

затворена вратичка!

ДИНАМИЧЕН ИНДИКАТОР

ЗА НАТОВАРВАНЕ:

За да се избегне задръстване с материал и

така да се постигне постоянно и ефективно

унищожаване на носители на данни, по време

на процеса на раздробяване, моментната

степен на натоварване на електродвигателя

се индикира посредством определена

цветна, разсеяна светлина в процепа за

подаване, както следва:

Зелена светлина: натоварване < 50%

Жълта светлина: натоварване 50 - 75%

Червена светлина: натоварване 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

BG

РАБОТА С МАШИНАТА

Фиг. 1

Фиг. 3

Фиг. 4

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

- Натиснете бутона за връщане (4) и го задръжте,

докато угасне контролната лампа (7).

- Затворете отново вратичката.

Режещият механизъм започва автоматично цикъла

на почистване (движение напред/назад) и след това

изключва. Машината отново е готова за работа. В

случай на последваща поръчка на специално масло

виж в “ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ“.

АВТОМАТИКА ЗА ПЕСТЕНЕ НА ЕНЕРГИЯ:

Ако машината не се използва известно време

тя автоматично се изключва след около 5 мин.

Светодиодният индикатор на функционалния бутон

(2) за “Готовност за работа“ изгасва. За включване

отново натиснете за кратко функционалния бутон..

ИЗХВЪРЛЯНЕ НА МАШИНАТА:

Изхвърлете машината след изтичане на живота

й на експлоатация спазвайки правилата за

опазване на околната среда. Не изхвърляйте

части от машината или опаковката заедно с

битовите отпадъци.

BG

ТЕХНИЧЕСКИ ДАННИ

ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ

Обозначение

№ за поръчка

Пластмасови чували, 440x330x950x,005 мм

99977

Шишенце за масло 110 мл

88035

Препоръка:

За

допълнителна

поръчка

на

принадлежности или резервни части се обръщайте към

доставчика на оборудването.

РАБОТА С МАШИНАТА / ИЗХВЪРЛЯНЕ НА БРАКУВАН УРЕД

ПОВРЕДИ

Фиг. 5

Фиг. 6

ПОЧИСТВАНЕ НА ФОТОКЛЕТКИТЕ (Фиг. 5):

Ако във входния отвор останат частици хартия (напр.

след задръстване с хартия) е възможно, уреда да не се

изключва заради “скритите“ фотоклетки.

Можете да отстраните хартиените парченца, съответно

да почистите фотоклетката, като подадете в режещия

механизъм нов лист хартия или да включите машината

на движение на заден ход и с четка да почистите кратко

двете “очи“ на фотоклетката.

ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ

(CROSS-CUT):

Cross-Cut-режещите механизми трябва да

бъдат смазвани през определен период на

експлоатация. Ако светне контролната лампа

(7), процедирайте по следния начин:

Отворете вратичката. Контролната лампа (8) свети и

светодиодния индикатор на бутона за придвижване

назад (4), както и контролната лампа (7)

мигат

Свалете резервоара за масло (13) (Фиг. 6) от държача

на вратичката и отново затворете вратичката.

Върху лист хартия разпределете малко масло и подайте

същия през джоба за подаване на хартията (11) към

режещия механизъм.

Хартията се поема и по този начин маслото попада в

режещия механизъм.

Указание: За да изгасне индикатора е необходимо

след процеса на смазване на режещия механизъм,

този процес да бъде потвърден както следва:

- Отворете вратичката толкова широко, докато светне

контролната лампа (8). Контролните лампи (7) и

(4) мигат.

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

ЗАДРЪСТВАНЕ НА УРЕДА С

РАЗДРОБЕН МАТЕРИАЛ:

(функция Auto-Reverse)

Ако в следствие подаването на твърде много

материал се получи задръстване, машината

реагира по следния начин:

- Режещият механизъм блокира, след това се

завърта малко в обратна посока (материала

се освобождава) и остава неподвижен.

Електродвигателят се изключва. Контролната

лампа

(6) светва.

Постъпва се така:

Остатъци от хартия в джоба за подаване на

хартията (11)

- Отстранете върнатата хартия.

- Режещият механизъм сега тръгва автоматично

напред и раздробява хартиените остатъци

застанали в режещия механизъм. По време на

придвижването напред свети светодиодния

индикатор на бутона за придвижване напред

(3). Контролната лампа

(6) изгасва.

- Продължете раздробяването с по-малко

количество хартия.

- Ако е необходимо, превключвайте ръчно

режещия механизъм на движение напред и

назад, докато материала за раздробяване

премине и бъде раздробен напълно.

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА

ПРИ ОТВАРЯНЕ НА ВРАТАТА:

Ако при отваряне на вратичката все още има

материал в джоба за подаване електродвигателя

се изключва и режещия механизъм спира.

Контролната лампа

(6) светва.

Затворете вратичката и потвърдете състоянието

с кратко натискане на бутона за придвижване

напред (3). Наличният материал за раздробяване

се подава на режещия механизъм и се

раздробява.

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА

ПРИ ВКЛЮЧВАНЕ:

Ако при включване на машината все още

има материал в джоба за подаване, светва

контролната лампа

(6).

Премахнете материала и потвърдете състоянието

с кратко натискане на бутона за придвижване

напред (3).

ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ:

Ако електродвигателя се претовари, той се

самоизключва. Контролната лампа (9) светва.

След време на охлаждане от ок. 25-40 минути,

може отново да включите уреда.

ЕЛЕКТРИЧЕСКА ПОВРЕДА:

Ако

мига

контролната лампа (9) заедно със

светодиодния индикатор

на функционалния

бутон (2) или контролната лампа

(8) има

електрическа повреда. Машината не може да

бъде включена.

В този случай, моля уведомете Вашия търговец.

КОНТРОЛЕН ЛИСТ ПРИ ПОВРЕДИ:

Ако уреда не работи, проверете следните точки:

- включен ли е

щепсела

в контакта?

- затворена ли е

вратичката

- препълнена ли е

торбата за улавяне на

хартията

Следвайте инструкциите в “ИЗПРАЗВАНЕ НА

ТОРБАТА ЗА ХАРТИЯ“.

- задръстен ли е уреда от

раздробения

материал

Следвайте инструкциите в “ЗАДРЪСТВАНЕ НА

УРЕДА С РАЗДРОБЕН МАТЕРИАЛ“

- бил ли е претоварен електродвигателя?

вижте в “ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ“.

Ако нито една от точките не помага да

отстраните повредата, обърнете се към

Вашия търговец.

Модел

Тип

Ширина на рязане

Производителност при рязане Работна ширина Ниво на шума

Размери

Тегло

хартия

Ш x Д x В

intimus 120SC2

227-6S

5,8 мм

35-38 листа*

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

46 кг

intimus 120SC2

227-4S

3,8 мм

31-33 листа*

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

46 кг

intimus 120CC3

227-4C

3,8x36 мм

23-25 листа*

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

47 кг

intimus 120CC4

227-2C

1,9x15 мм

15-17 листа*

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

47 кг

intimus 120CC5

227-1C

0,8x12 мм

10-12 листа*

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

47 кг

intimus 120CC6

227-1CF

0,8x4,5 мм

7-8 листа*

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

47 кг

Модел

Данни за захранване от мрежата

захранващо напрежение/честота • потребление на ел. енергия • мощност

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC3

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC4

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC5

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC6

220-230V/50Hz • 7,8 A • 1,8 kW 115-125V/60Hz • 12,0 A • 1,4 kW 100V/50/60Hz • 18,0 A • 1,8 kW

* отнася се за хартия формат A4 70г/м

при 230V/50Hz

Предпазител на входа

(бавен)

: 220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

BA±H≥E ≠KAπAHÅØ ¥O ™EXHÅKE ¡EπO¥ACHOC™Å

Опасность травмирования!

He –c∫a–

æøΩ∫e ÿaæ¿ı≈ –o –xoª|oΩ ÿaµ.

<< B cæºñae oÿac|oc∫å –≈®æ÷ñå∫e ¯aòå|®º ÿpå

ÿo¯oóå ¨æa–|o¨o åæå a–apåΩ|o¨o –≈®æ÷ña∫eæeΩ,

åæå –≈∫aóå∫e –åæ®º åµ poµe∫®å!

<< ¥epeª o∫®p≈–a|åe¯ ¯aòå|®å |eo¢xoªå¯o

–≈∫aóå∫¿ ce∫e–º÷ –åæ®º åµ poµe∫®å!

Pe¯o|∫ ÿpå¢opa ªoæ∏e| ÿpo–

oªå∫¿cø ∫oæ¿®o ®–aæåíåıåpo–a||≈¯

cÿeıåaæåc∫o¯!

<< Aÿÿapa∫ ªoæ∏e| åcÿoæ¿µo–a∫¿cø oª|o–

pe¯e||o ∫oæ¿®o oª|å¯ ñeæo–e®o¯!

≠®aµa||≈e eæe¯e|∫≈ ÿpeªoc∫opo∏|oc∫å

o¢oc|o–a||≈ ¢eµoÿac|oΩ pa¢o∫e c

aÿÿapa∫o¯ ∫oæ¿®o oª|o¨o ñeæo–e®a.

<< Bo –pe¯ø ÿpoıecca åµ¯eæ¿ñe|åø |a

ÿpå¢ope |e paµpeòae∫cø ÿpo–oªå∫¿

|å®a®åe ªpº¨åe pa¢o∫≈ (|aÿpå¯ep,

ñåc∫å∫¿ e¨o)!

Maшина нe игрушка, она не

предназначена и не рассчитана на

детей!

Конструкция и исполнение машины с

точки зрения техники безопасности

(размеры, входные отверстия, защитные

блокировки и т. д.) этой машины не

дают никакой гарантии безопасного

обращения с ней детей.

Опасность травмирования!

H e ÿ o ª | o c å ∫ e ¢ æ å µ ® o ®

–xoª|o¯º ÿaµº ¨aæc∫º®å, c–åca÷óåe

º®paòe|åø, ªæå||≈e –oæoc≈ åæå

ªpº¨åe |eµa®peÿæe||≈e ÿpeª¯e∫≈,

o|å ¯o¨º∫ ¢≈∫¿ –∫ø|º∫≈ –|º∫p¿!

ОБЛАСТЬ ПРИМЕНЕНИЯ:

¥på¢op intimus 120SC2/CC3/CC4/CC5/CC6 ÿpeªc∫a–æøe∫

co¢oΩ ¯aòå|®º ÿo åµ¯eæ¿ñe|å÷ æ÷¢oΩ ®oppecÿo|ªe|ıåå

å ªo®º¯e|∫o–.

Машина принципиально предназначена

для

измельчения

только

бумаги

(исключения указаны в таблице ”Особые

материалы“)!

Измельчение других носителей информации

может вызвать травмирование пользователя

(напр., вылетающими частицами жестких

материалов, и т. п.) и повредить измельчитель

(напр., испортить режущий механизм, и т. п.).

УСТАНОВКА:

- Распаковать и установить прибор.

- Повесить пластиковый мешок на раму для него.

- Вставить сетевую вилку прибора (1) (рис. 2) в розетку

электросети (данные по необходимому входному

предохранителю сетевой розетки приведены в

“ТЕХНИЧЕСКИХ ДАННЫХ“).

Место подключения прибора к сети должно

быть легко доступно и располагаться

вблизи его!

Машину

разрешается

использовать

только внутри помещений с температурой

воздуха 10-25°C!

120SC2

- 3,8

120SC2

- 5,8

120CC3

120CC4

120CC5

120CC6

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

RUS

ЭКСПЛУАТАЦИЯ

ВВОД В ДЕЙСТВИЕ

Påc. 1

Påc. 2

Påc. 3

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

1 = Сетевой кабель (рис. 2)

После включения сетевого штекера в

розетку электросети машина еще не

включена.

2 = Функциональный переключатель

(рис. 1)

“Готов к работе“ / “Откл“ / “Стоп“

Эта

кнопка имеет три функции:

“Готов к работе“

При коротком нажатии на эту кнопку

прибор включается в режим “Готов к

работе“.

Одновременно светится встроенный

СИД-индикатор .

“Откл“

Если эту кнопку в режиме “Готов к

работе“ держать нажатой примерно 3

секунды, то прибор отключается.

Замечание:

если

прибор

не

используется в течение примерно 5 минут,

то он отключается автоматически.

“Стоп“

При коротком нажатии на эту кнопку во

время вращения режущего механизма

он отключается и останавливается.

3 = Кнопка “вперед“ (рис. 1)

Эта

кнопка имеет две функции:

При коротком нажатии на эту кнопку

режущий механизм вращается несколько

секунд вперед, напр., чтобы вывести

из механизма оставшиеся обрезки.

Одновременно светится встроенный

СИД-индикатор .

Если держать эту кнопку нажатой

примерно 2 секунды, то режущий

механизм

постоянно

вращается

вперед, и машину можно загружать.

Одновременно светится встроенный

СИД-индикатор .

4 = Кнопка “назад“ (рис. 1)

При нажатии на эту кнопку режущий

механизм коротко вращается назад.

Одновременно светится встроенный СИД-

индикатор .

5 = Световой затвор

(вращение вперед) (рис. 3)

Запускает процесс измельчения, как только

во входную шахту будет введен материал.

Одновременно светится встроенный СИД-

индикатор кнопки “вперед“.

6 = Контрольный указатель (рис. 1)

“Затор материала в приборе“ /

“Световой затвор закрыт при открытой

двери или при включении“

Действия

при

включении

указателя

указаны

соответственно

рубрике

“НЕИСПРАВНОСТИ“.

“Затор материала в приборе“

Светится

при

избыточном

вводе

материала в режущий узел. Режущий

узел

блокируется,

затем

коротко

вращается назад и останавливается.

Электромотор отключается.

“Световой затвор закрыт

при открытой дверце“

Светится, если при открывании дверцы во

входной шахте еще находится материал.

Режущий

узел

останавливается.

Электромотор отключается.

“Световой затвор закрыт

при включении“

Светится, если при включении прибора

во входной шахте находится материал.

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

Особые материалы

Символ

Модель

= не пригодны к измельчению

Измельчитель ни в коем случае

нельзя использовать как сидение

или опору для ног. Можно

получить травмы при разрушении

прибора!

ВКЛЮЧЕНИЕ МАШИНЫ:

Для включения машины в режим “Готов к

работе“ действуйте следующим образом:

- Коротко

нажать

функциональный

переключатель (2).

- СИД-индикатор

функционального

переключателя (2) светится в положении

“Готов к работе“.

- Прибор можно загружать.

ВВОД МАТЕРИАЛА:

Ввести бумагу в шахту загрузки

(11) (рис.

3) режущего механизма.

Машина автоматически включает движение

вперед и втягивает материал, а по окончании

измельчения автоматически отключается.

Замечание:

для измельчения прозрачных

пленок прибор нужно вручную включить

на движение вперед (примерно 2 секунды

держать нажатой кнопку движения вперед

(3)).

Коротким

нажатием

функционального

переключателя

(2)

(функция

“стоп“)

измельчение можно в любой момент

остановить. Для продолжения работы снова

держать нажатой кнопку движения вперед

(3) около 2 секунд.

Без ввода материала машина автоматически

отключается через примерно 5 минут.

Никогда не вводите в прибор

материала больше, чем это

указано

“ТЕХНИЧЕСКИХ

ДАННЫХ“!

Если в режущий механизм все

же

попадет

слишком

много

материала, см. действия в раздела

“НЕИСПРАВНОСТИ“ часть “ЗАТОР

МАТЕРИАЛА В ПРИБОРЕ“.

ОПОРОЖНЕНИЕ МЕШКА

ДЛЯ СБОРА БУМАГИ (рис. 4):

Когда мешок для сбора бумаги заполнен,

прибор

отключается.

Загорается

контрольный индикатор (10). Действуйте

следующим образом:

- Открыть дверцу. Загорается контрольный

индикатор (8). Если во входной шахте

еще остался материал, то дополнительно

загорается контрольный индикатор

(6).

- Вытянуть мешок с бумагой (12) вместе

с рамой из нижней части корпуса, снять

мешок и опорожнить его. Контрольный

индикатор (10) гаснет.

- Пустой мешок повесить на раму и

задвинуть в нижнюю часть корпуса.

Закрыть дверцу Контрольный индикатор

(8) гаснет.

- Если светится контрольный индикатор

(6)

то нажмите коротко кнопку движения

вперед (3). Оставшийся в приемной шахте

материал измельчается и индикатор

гаснет.

Замечание:

прибор работает только при

закрытой дверце!

ДИНАМИЧЕСКИЙ

УКАЗАТЕЛЬ НАГРУЗКИ:

Чтобы предотвратить затор материала и

обеспечить непрерывное и эффективное

уничтожение носителей информации, во

время процесса измельчения степень

текущей нагрузки мотора указывается

рассеянным цветным светом в шахте

ввода:

Зеленый свет:

нагрузка < 50%

Желтый свет:

нагрузка 50 - 75%

Красный свет:

нагрузка 75 - 100%

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

7 = Контрольный указатель (рис. 1)

“Смазать режущий механизм“

Загорается, когда должен быть смазан

режущий механизм исполнения Cross-

Cut. После смазывания необходимо

квитировать выполнение нажатием

кнопки обратного хода (4) (см.

описание в разделе “ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

РЕЖУЩЕГО

МЕХАНИЗМА“).

8 = Контрольный указатель (рис. 1)

“Дверь открыта“ /

“Неисправность двери“

“Дверь открыта“

Загорается,

если

открыта

дверца нижнего шкафа. Машина

автоматически отключается и не

может быть включена, пока не будет

закрыта дверь.

“Электрическая неисправность“

Мигает

при

неисправности

электрики датчиков дверцы. Прибор

отключается.

таком

случае

обратитесь, пожалуйста, в Ваш

специализированный магазин.

9 = Контрольный указатель (рис. 1)

“Перегрузка мотора“ /

“Электрическая неисправность“

Действия

при

свечении

этого

индикатора

описаны

разделе

“НЕИСПРАВНОСТИ“.

“Защита мотора“

Загорается,

если

электромотор

перегружен

отключился.

До

охлаждения мотора машина не

может быть включена.

b) “Электрическая неисправность“

Мигает

при

неисправности

электроники

на

плате

управления.

Одновременно

мигает

СИД-индикатор

функционального

переключателя

(2).

Прибор

отключается.

Обратитесь, пожалуйста, в Ваш

специализированный магазин.

10 = Контрольный указатель (рис. 1)

“Мешок для сбора бумаги полон“

Загорается, если мешок для сбора

бумаги наполнился и должен быть

опорожнен. Режущий механизм для

измельчения бумаги отключается.

11 = Шахта для ввода бумаги (рис. 3)

12 = Мешок для сбора бумаги (рис. 4)

13 = Бачок для масла (рис. 6)

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

RUS

ЭКСПЛУАТАЦИЯ

Påc. 1

Påc. 3

Påc. 4

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

- Нажать кнопку обратного движения (4) и держать

нажатой, пока не погаснет контрольный указатель

(7).

- Закрыть дверь.

Режущий механизм автоматически проводит цикл очистки

(движение вперед-назад) и отключается. Машина снова

готова к работе. В случае заказа нужного специального

масла прочтите раздел “ОСОБЫЕ ПРИНАДЛЕЖНОСТИ“.

АВТОМАТИКА ДЛЯ ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ:

Если прибор не используется, то примерно через 5

минут он автоматически отключается. СИД - индикатор

функционального переключателя (2) “Готов к работе“

гаснет. Для повторного включения нажмите коротко

функциональный переключатель.

УТИЛИЗАЦИЯ ПРИБОРА:

По окончании срока службы машины

утилизируйте ее в соответствии с правилами

защиты окружающей среды. Не выбрасывайте

детали машины и ее упаковки с домашним

мусором.

RUS

ТЕХНИЧЕСКИЕ ДАННЫЕ

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Наименование

№ для заказа

Пластиковый мешок, 440x330x950x0,05 мм

99977

Масленка, 110 мл

88035

Замечание:

для

заказа

специальных

принадлежностей и запасных частей обращайтесь в

Ваш специализированный магазин.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УТИЛИЗАЦИЯ

НЕИСПРАВНОСТИ

Påc. 5

Påc. 6

ОЧИСТКА ФОТОЭЛЕМЕНТА (рис. 5):

Если частицы бумаги застрянут во впускной прорези

(напр., после затора бумаги), то не исключено, что прибор

долго не будет отключаться из-за “закрытого“ светового

затвора.

Вы можете удалить обрезки или очистить фотоэлемент,

если введете в режущий механизм еще один лист

бумаги, или включите обратный ход машины кнопкой

вращения назад и кратко протрете кисточкой оба “глаза“

фотоэлемента.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

РЕЖУЩЕГО МЕХАНИЗМА (ТИПА CROSS-CUT):

Режущие

механизмы

типа

CROSS

Cut

необходимо после определенного времени

работы смазывать. Если загорится контрольный

указатель

(7), то действуйте следующим

образом:

Откройте дверцу. Загорается контрольный указатель

(8),

мигают

СИД – индикатор кнопки обратного

движения (4) и контрольный указатель (7). Выньте из

крепления на дверце бачок с маслом (13) (рис. 6) и снова

закройте дверь.

Распределите на листе бумаги немного масла и введите

его в шахту для бумаги (11).

Листок втягивается и масло попадает в режущий

механизм.

Замечание: чтобы контрольный указатель погас,

после смазывания нужно квитировать действие

следующим образом:

- Открыть дверь настолько, чтобы загорелся контрольный

указатель (8). Индикаторы (7) и (4) мигают.

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

* Расчет на 11-й формат бумаги (DIN A4) 70 г/м

приi 230 В/50 Гц

Модель

Данные сети электропитания

Напряжение/частота • расход тока • мощность

intimus 120SC2

220-230В/50Гц • 7,8 A • 1,8 кВт 115-125В/60Гц • 12,0 A • 1,4 кВт 100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120SC2

220-230В/50Гц • 7,8 A • 1,8 кВт 115-125В/60Гц • 12,0 A • 1,4 кВт 100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120CC3

220-230В/50Гц • 7,8 A • 1,8 кВт 115-125В/60Гц • 12,0 A • 1,4 кВт 100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120CC4

220-230В/50Гц • 7,8 A • 1,8 кВт 115-125В/60Гц • 12,0 A • 1,4 кВт 100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120CC5

220-230В/50Гц • 7,8 A • 1,8 кВт 115-125В/60Гц • 12,0 A • 1,4 кВт 100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120CC6

220-230В/50Гц • 7,8 A • 1,8 кВт 115-125В/60Гц • 12,0 A • 1,4 кВт 100В/50/60Гц • 18,0 A • 1,8 кВт

Модель

Тип

Ширина разрезаемой Производительность Рабочая ширина Уровень шума

Размеры

Вес

бумаги

Ш x Г x В

intimus 120SC2

227-6S

5,8 мм

35-38 листов*

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

46 кг

intimus 120SC2

227-4S

3,8 мм

31-33 листов*

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

46 кг

intimus 120CC3

227-4C

3,8x36 мм

23-25 листов*

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

47 кг

intimus 120CC4

227-2C

1,9x15 мм

15-17 листов*

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

47 кг

intimus 120CC5

227-1C

0,8x12 мм

10-12 листов*

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

47 кг

intimus 120CC6

227-1CF

0,8x4,5 мм

7-8 листов*

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

47 кг

предоxранитель

(плавкий)

220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

120SC2 120CC3 120CC4 120CC5 120CC6

91399 3 03/13

Dieses Papier ist aus 100 % Altpapier ohne optische Aufheller hergestellt

This paper made from 100 % unbleached recycled paper

Papier recyclable à 100 %

International Network

Headquarters

USA

MARTIN YALE Industries

☏

+1 / 260 563-0641

251 Wedcor Avenue

fax +1 / 260 563-4575

Wabash, IN 46992

info@martinyale.com

www.martinyale.com

Germany

MARTIN YALE INTERNATIONAL GmbH

☏

+49 / (0) 7544 60-0

Bergheimer Straße 6-12

fax +49 / (0) 7544 60-248

88677 Markdorf / Bodensee

vertrieb@martinyale.de

www.martinyale.de, www.intimus.com

Branch Offices

South Africa

MARTIN YALE Africa

☏

+27 / (0) 11 838 72 81

Unit B3 Mount Royal Business Park

fax +27 / (0) 11 838 73 22

657 James Street, Halfway House

sales@martinyale.co.za

Marshall Town, Johannesburg

P. O. BOX 1291, Houghton 204

www.martinyale.co.za

United Kingdom

MARTIN YALE International

☏

+44 / (0) 1293 44 1900

Unit C 2 The Fleming Centre, Fleming Way

fax +44 / (0) 1293 61 11 55

Crawley, West Sussex, RH10 9NN

enquiries@intimus.co.uk

www.intimus.co.uk

France

MARTIN YALE International S.A.R.L.

☏

+33 / (1) 70 00 69 00

40 Avenue Lingenfeld

fax +33 / (1) 70 00 69 24

77200 Torcy

contact@martinyale.fr

www.martinyale.fr

Spain

MARTIN YALE Ibérica S.L.

☏

+34 / 9 02 22 31 31

Avenida de la Platja, 120 bajos

fax +34 / 9 02 22 31 32

08930 Sant Adrià de Besòs, Barcelona

info@martinyale.es

www.martinyale.es

Italy

MARTIN YALE Italia srl

info@martinyale.it

Via A. Manzoni, 37

20900 Monza (MB)

www.martinyale.it

Sweden

MARTIN YALE Nordic AB

☏

+46 / 8 556 165 80

Rotebergsvägen 1

fax +46 / 8 748 02 85

192 78 Sollentuna

info@martinyale.se

www.martinyale.se

P.R. China

MARTIN YALE International Trading (Beijing)

☏

+86 / 10 844 710 71 / 72 / 73

Room 260D, C Building

fax +86 / 10 844 710 75

Guojiang no.2 Dong Sanhuan Bei Lu

my_beijing@martinyale.com.cn

Chaoyang District, Beijing 100027, PRC

www.martinyale.com.cn

Top 10 manuals

100.00

NZXT HALE90 1000W

99.99

Samsung SM-R380

99.97

AEG BSB 18C

99.97

Dell 2700W

99.97

Smeg KSEC70X

99.96

Beurer HDE 40

99.96

Pyramida KH 50 v.2

99.96

MSI CSM-H81M-P32

99.96

AEG HR 5627

99.95

Melissa 640-048

To the rating of instructions and manuals →

Additional manuals

Partner P360S 2014

Magnat Audio 400 / 1000

Intimus 120 CC6

Peg-Perego Adjustable Base
