Батареяларға қызмет көрсету батареялармен таныс мамандармен қажетті сақтық шараларын
сақтап, жүргізілуі немесе басқарылуы қажет. Рұқсат етілмеген адамдарды батареялардан алшақ
ұстаңыз.
KZ
• Батареяларды ауыстырған кезде оқшауланған қорғасын-қышқылды батареялардың бірдей түрі
мен нөмірімен ауыстырыңыз.
• Рұқсат етілетін қоршаған ортаның температурасы 40°C.
• Жеткізуші орнатқан батареямен осы жалғанатын A түрінің жабдығын пайдаланушы орната
алады жəне оны кез келген адам пайдалана алады.
• Осы жабдықты орнату барысында UPS жоғалту қорегі мен қосылған жүктемелер
қосындысының 3,5мА аспайтынына көз жеткізу қажет.
• Назар аударыңыз, электр тартылу қаупі. Əрі осы құралды қорек көзінен ажыратқаннан кейін
батарея желісі арқылы қауіпті кернеу əлі қол жетімді болуы мүмкін. Сондықтан, UPS ішінде
күту немесе қызмет көрсету жұмысы қажет болған кезде батареяның плюс пен минус
бағытында батарея желісін ажырату қажет.
• UPS қоректендіретін қорек көзінің шығысы UPS жанына орнатылып, оңай қол жетімді болуы
керек.
• Құрылғыдан түтін келіп жатқаны анықталса, жылдам қорек көзін өшіріп, дистрибьюторға
хабарласыңыз.
• Осы өнімді мына орталарда сақтамаңыз немесе пайдаланбаңыз:
o Жанар газ, тот заты немесе ауыр тозаң бар кез келген аумақ.
o Жылуы өте жоғары немесе төмен (40˚C жоғары немесе 0˚C төмен) жəне
ылғалдылығы 90% көп кез келген аумақ.
o Тіке күн сəулесіне ашық немесе қыздыру құралдарына жақын кез келген аумақ.
o Қатты тербеліс бар кез келген аумақ.
o Сыртта.
• Жақын жерде өрт шыққан кезде құрғақ өрт сөндіргіштерін пайдаланыңыз. Сұйық өрт
сөндіргіштерін пайдалану электр тартылу қаупіне əкелуі мүмкін.
Бұл өнім Еуропа Одағының қауіпсіздік пен қоршаған ортаны қорғау талаптарына сəйкес келеді.
Егер өнімді шығарып тастау уақыты келсе, барлық ықтимал құрамдастарды жойыңыз. Батареялар мен
қайта толтырылатын батареяларды тұрмыстық қалдықта жоймау керек! Оларды жергілікті жою орнында
жойыңыз. Бірге біз қоршаған ортаны қорғай аламыз.
1. Кіріспе
PowerWalker VI series ─ толық қорек ақаулықтарын қоса барлық қорек кедергілерінің түрлерінен
дербес компьютерді немесе сезгіш электрондық жабдықты қорғауға арналған интеллектуалдық жəне
шағын желілік интерактивті UPS (Үздіксіз қорек көзі). Ол тіркелген жабдықты ұзақ жəне сенімді
пайдалануды қамтамасыз ететін көп мүмкіндіктермен жабдықталған.
2. Мүмкіндіктер сипаттамасы
• Сенімділікті жəне өнімділікті барынша арттыру үшін пайдаланылатын шағын процессорды
басқару тетігін оңай пайдалану жəне орнату Бекітілген күшейту мен есіктің AVR
функциясымен жабдықталған
• Салқын қалпында іске қосу функциясы
• Батарея қуатын үнемдеу жəне шамадан тыс жүктеме қорғауы
• Қосымша телефон/факс немесе модем кернеуінен қорғау
3. Бума құрамы
Алынған бума ішінде мына заттар болуы қажет:
UPS құралы USB кабелі
Қорек кірісінің сымы
(тек VI 1000SE/ 1400SE/
2000SE үшін)
Бағдарлама ықшам дискісі Жылдам бастау нұсқаулығы Қызмет көрсету нұсқаулығы
4. Өнімге жалпы шолу
Алдыңғы тақта:
KZ
VI 400SE/600SE/800SE
VI 1000SE/1400SE/2000SE
Қоректі ҚОСУ/ӨШІРУ
Қорек кірісі (жасыл)
Қоректі ҚОСУ/ӨШІРУ
Қорек кірісі (жасыл)
Ақаулық жарығы (қызыл)
Жүктеме деңгейі / батарея көлемі
(жасыл жарық)
Артқы тақта:
VI 400SE/600SE/800SE VI 1000SE/1400SE/2000SE
Модем немесе телефон кернеуінен
қорғау
Қорек кірісі
Ажыратқыш
Schuko шығыстары
USB порты
Модем немесе телефон кернеуінен
қорғау
Қорек кірісі
Ажыратқыш
Schuko шығыстары
USB порты
Желдеткіш
IEC шығыстары
4. Орнату жəне бастапқы іске қосу

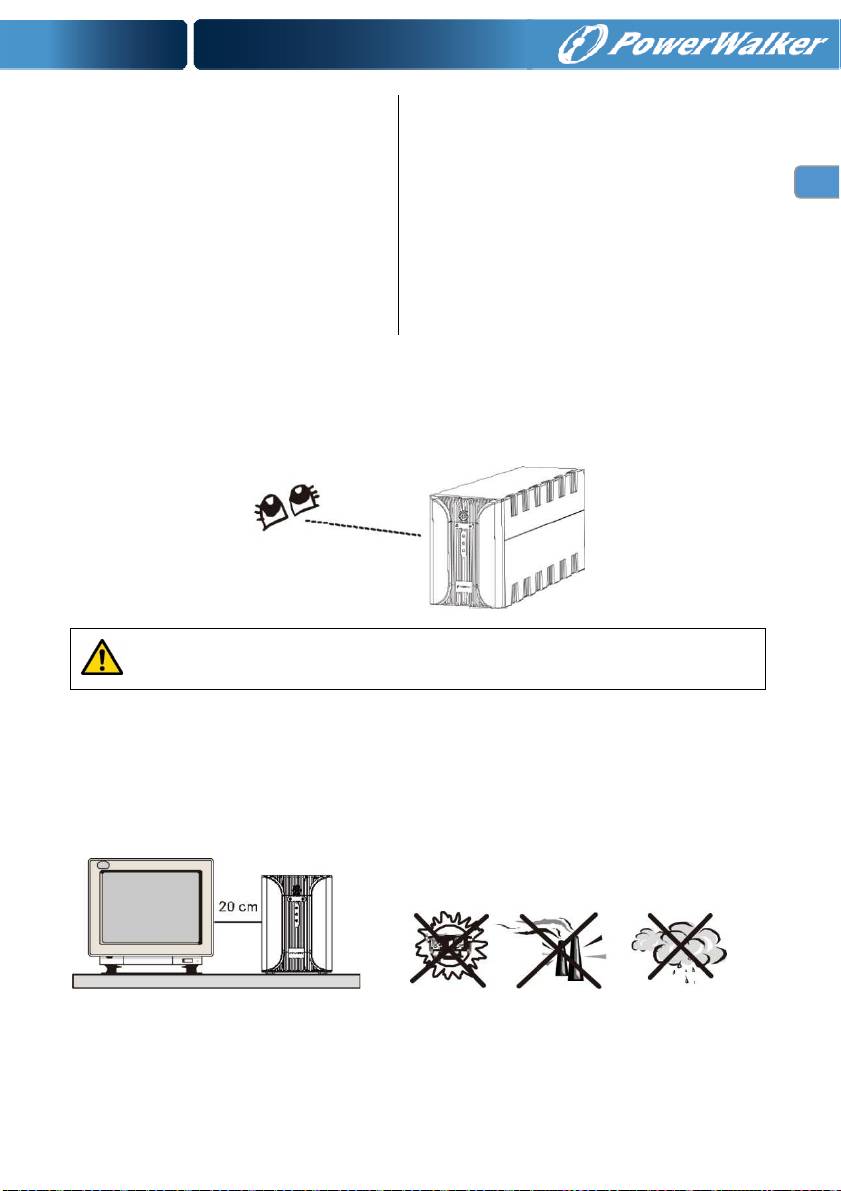

Орнатпас бұрын құралды тексеріңіз. Ешбір зақым жоқтығын тексеріңіз.
I: Орналастыру жəне сақтау шарттары
UPS құралын айналасында жеткілікті ауа айналымын беретін, шамадан тыс тозаңнан таза қорғалған
ортаға орнатыңыз. Кедергіні болдырмау үшін, UPS құралын басқа құралдардан кем дегенде 20 см
қашықтықта орналастырыңыз. UPS құралын температурасы 0-40° C асатын жəне ылғалдылығы 0-90 %
RH асатын ортада ПАЙДАЛАНБАҢЫЗ.
II: Қорек көзіне қосу жəне толтыру
Қорек кірісінің сымын қабырға шығысына жалғаңыз. Жақсы нəтижелерге қол жеткізу үшін, бастапқы
пайдалану алдында батареяны кем дегенде 6 сағат толтыруға қойған жөн. Құрал қорек көзіне қосылған
KZ
кезде батареясын толтырады.
III: Жүктемелерді қосу
Жүктемелерді UPS артқы тақтасындағы шығыс ұяшықтарына жалғаңыз. UPS құралының қорек
түймешігін қоссаңыз болғаны жəне UPS құралына қосылған құрылғылар UPS арқылы қорғалады.
Қорек таспасын немесе кернеу сөндіргішін UPS құралына тіркемеңіз.
IV: Кернеу қорғауы үшін модемді немесе телефонды қосу
Бір модемді немесе телефон желісін UPS құралының артқы тақтасындағы кернеу қорғауы бар “IN”
шығысына қосыңыз. Басқа телефон желісінің кабелімен компьютерге “OUT” шығысынан қосыңыз.
V: USB кабелін қосу
Бағдарлама бумасы арқылы бақылаусыз UPS өшірілуі мен іске қосылуы сияқты UPS күйін қадағалау
үшін UPS жəне дербес компьютерді берілген USB кабелімен қосыңыз.
VI: Құралды қосу/өшіру
Қорек түймешігін басып, UPS құралын қосыңыз. Қорек түймешігін қайта басып, UPS құралын өшіріңіз.
6. Функциялары жəне пайдалануы
I: DC іске қосу функциясы
DC іске қосу функциясы қызметтік қорек көзі қол жетімді болмай, батарея толық болған кезде UPS
құралын іске қосуға мүмкіндік береді. Қорек түймешігін басып, UPS құралын қосыңыз.
II: Жасыл қорек функциясы
Осы қатар Жасыл қорек функциясымен жабдықталған. Егер UPS құралына ешбір жүктеме қосылмаса,
қорек ақаулығы кезінде қуатты үнемдеу үшін ол 5 минут ішінде автоматты түрде өшіріледі. Қорек
қалпына келтірілген кезде UPS құралы қайта іске қосылады.
III: AVR (Автоматты кернеу реттеуі)
Егер кіресін қорек көзінің сапасы жеткіліксіз болса, AVR төмен кіресін кернеуін күшейтеді немесе
жоғары кернеуді қысқартады. Жүктеме қалыпты ауқым шегінде кернеуді алады.
IV: Жарық индикатор
VI 400SE/600SE/800SE VI 1000SE/1400SE/2000SE
st
Жасыл ҚОСУЛЫ - Қорек күйі 1
Жасыл ҚОСУЛЫ - Қорек күйі
Жасыл жыпылықтау
-
Са
қ
ты
қ
к
ө
шірмелеу
ші
1
Жасыл жыпылықтау
күйі
-
Са
қ
ты
қ
к
ө
ш
ірмелеу
күйі
Қ
ЫЗЫЛ ЖАРЫ
Қ
- Ақаулы
ҚОСУЛЫ
ші
ші
3
- 5
жасыл ҚОСУЛЫ
-
Ж
ү
ктеме де
ң
гейі
Лазерлік басып шы
ғ
ар
ғ
ышты
немесе
м
ə
тінал
ғ
ыны
ЕШ
Қ
АШАН
қ
оспа
ң
ыз
UPS құралына,
себебі
қозғалтқышқұрылғылары
жасайтын іске қосу тогы
құралдың зақымдалуына әкелуі мүмкін.
- Батарея көлемі
(сақтық көшірмелеу
күйінде)
V: Дыбыс индикаторы
Дыбыстық сигнал
Жағдай
KZ
10 секунд сайын дыбыс шы
ғ
ару
Сақтық көшірмелеу күйі
1 секунд сайын дыбыс
шы
ғ
ару
Батареяны
ң
т
ө
менгі де
ң
гейі
0,5 секунд сайын дыбыс шы
ғ
ару
Шамадан тыс ж
ү
ктеме
ү
здіксіз дыбыс шы
ғ
ару
А
қ
аулы
7. Бағдарламаны компьютерге орнату
Компьютерге немесе қолкомпьютерге USB арқылы қосылып, Бағдарлама UPS құралы мен компьютер
арасында байланыс орнатуға мүмкіндік береді. UPS бағдарламасы UPS күйін бақылайды, UPS қуатын
үнемдеу үшін жүйені өшіреді жəне (пайдаланушыларға жүйелерін тиімді басқаруға мүмкіндік беріп)
желі арқылы UPS құралын қашықтан бақылай алады. Қорек ақаулығы немесе UPS батареясы төменгі
деңгейіне жеткен кезде UPS құралы жүйе əкімшісінің араласуын қажет етпей барлық қажетті
əрекеттерді өзі орындайды. Автоматты файл сақтау жəне жүйені өшіру функцияларынан басқа, ол əрі
пейджер, электрондық пошта немесе т.б. арқылы ескерту хабарларын жібере алады.
• WinPower бағдарламасын орнату үшін буманың ықшам дискісін пайдаланып, экрандағы
нұсқауларды орындаңыз.
• S/N: 511C1-01220-0100-478DF2A
• Бағдарлама сəтті орнатылғаннан кейін, UPS құралымен байланыс орнатылады жəне жүйелік
науада қызғылт сары белгіше пайда болады.
• Монитор бағдарламасын пайдалану үшін белгішені екі рет нұқыңыз (жоғарыда көрсетілгендей).
• Компьютер арқылы UPS өшіруін/іске қосуын жоспарлауға жəне UPS күйін қадағалауға болады.
• Толық нұсқауларды бағдарламаның электрондық нұсқаулығында қараңыз.
Соңғы жаңартуларды алу үшін ара-тұра www.powerwalker.com/winpower.html торабын
тексеріп тұрыңыз бақылау бағдарламасының нұсқасы.
8. Күтім
I. Жалпы
UPS құралы негізі күтімді талап етпейді: тиісті қоршаған орта жағдайларын ескеріңіз жəне ауа
кірістерінің-шығыстарының шаңын тазалап тұрыңыз.
II. Электр сақтандырғыштар
Егер қорек кірісінің сақтандырғышы ақаулы болса, түрі бірдейіне ауыстырыңыз.
Батареялардың қысқа түйісуін болдырмаңыз. Батареялармен жұмыс істеген кезде қол
сағаттарын, сақиналарды немесе басқа метал заттарын шешіп тастаңыз жəне тек оқшауланған
құралдарды пайдаланыңыз.
III. Батареялар
Батареяны ауыстыру алдында барлық қауіпсіздік ережелерін оқып шығыңыз.
Батареяларды ауыстырған кезде сипаттамасы бірдей түріне ауыстырыңыз.
9. Техникалық сипаттама
Модель VI 400 SE VI 600 SE VI 800 SE
ҚУАТЫ
KZ
400 ВА / 240 Вт 600 ВА / 360 Вт 800 ВА / 480 Вт
КІРІС
Кернеу 220~240 В айнымалы ток
Кернеу ауқымы
170~280 В айнымалы ток
Жиілік ауқымы
50/60 Гц±1 Гц
ШЫҒЫС
Кернеуді реттеу +/-10%
Тасымалдау уақыты
Əдетте 2-6 мс, ең көп 10 мс.
Тербеліс Өзгертілген гармониялық тербелісі
Қорғау
Қысқа түйісу жəне шамадан көп жүктеме қорғауы
БАТАРЕЯ
Түрі мен нөмірі
12 В / 4,5 А/с x 1 12 В/ 7 А/с x 1 12 В/ 9 А/с x 1
Толтыру уақыты
6 сағат 90% қуатын қалпына келтіреді
Қорғау
Отырып қалу жəне шамадан көп толу қорғауы
Сақтық көшірмелеу уақ
ыты
(шамамен 120 Вт)
8 минут 16 минут 20 минут
ФИЗИКАЛЫҚ
Жарық индикатор
Жасыл жарық (Қорек күйі, сақтық көшірмелеу күйі)
Өлшемі (ҚxСxБ)
333 мм x 111 мм x 143 мм
ОРТА
Ылғалдылық
-10°-40° C температурада 0-90 % RH (сұйық түрге айналмау)
Шу деңгейі
40 дБ аз
Модель
VI 1000 SE
VI 1400 SE
VI 2000 SE
Қ
УАТЫ
1000 ВА/
600 Вт
1400 ВА / 840 Вт
2000 ВА / 1200 Вт
КІРІС
Кернеу
220/230/240 В айнымалы ток
Кернеу ау
қ
ымы
162~290 В айнымалы ток
Жиілік ау
қ
ымы
50/60 Гц (Автосезгіш)
ШЫ
Ғ
ЫС
Кернеуді реттеу
+/
-
10%
Жиілік ау
қ
ымы
50 немесе 60 Гц +/
-
1 Гц
Тасымалдау уа
қ
ыты
Ə
детте
4
-
8 мс, е
ң
к
ө
п 10 мс.
Тербеліс
Сатылы гармониялы
қ
тербелісі
БАТАРЕЯ
Т
ү
рі мен н
ө
мірі
12 В/ 7 А/с x 2
12 В/ 9 А/с x 2
12 В/ 9 А/с x 2
Толтыру уа
қ
ыты
10 са
ғ
ат 90%
қ
уатын
қ
алпына келтіреді
6 са
ғ
ат 90%
қ
уатын
қ
алпына келтіреді
6 са
ғ
ат 90%
қ
уатын
қ
алпына келтіреді
Қ
ор
ғ
ау
Шамадан к
ө
п ж
ү
ктеме, отырып
қ
алу ж
ə
не шамадан к
ө
п толу
қ
ор
ғ
ауы
Са
қ
ты
қ
к
ө
шірмелеу
уа
қ
ыты (шамамен 240 Вт)
11 минут 18 минут 20 минут
ФИЗИКАЛЫ
Қ
СКБ индикаторы
Кіріс/шы
ғ
ыс кернеуі,
қ
орек к
ү
йі, ж
ү
ктеме де
ң
гейі, батарея
қ
уаты
Ө
лшемі (
Қ
x
СxБ)
230 мм x 452 мм x 292 мм
ОРТА
Ыл
ғ
алдылы
қ
0
-
40°
C
температурада 0
-
90 %
RH
(с
ұ
йы
қ
т
ү
рге айналмау)
Шу де
ң
гейі
45 дБ аз
Interaktivan linijski UPS
PowerWalker VI 400 SE
PowerWalker VI 600 SE
PowerWalker VI 800 SE
PowerWalker VI 1000 SE
PowerWalker VI 1400 SE
PowerWalker VI 2000 SE
Vodič za brzi početak
EN/DE/FR/ES/IT/PT/SE/FI/NO/TR
RU/UA/BY/PL/CZ/HR/HU/BG/KZ/SR
VAŽNA UPUTSTVA ZA BEZBEDNOST
SAČUVAJTE OVA UPUTSTVA – Ovo uputstvo sadrži važne instrukcije za modele PowerWalker VI
SR
PowerWalker VI 400 SE/600 SE/800 SE/1000 SE/1400 SE/2000 SE koje treba slediti tokom instaliranja i
održavanja UPS-a i baterija.
• Ovaj proizvod je specijalno konstruisan za računare i ne preporučuje se za upotrebu u drugim
sistemima i za ostale specifične i važne opreme.
• Ova oprema se može puštati u rad od strane bilo kog pojedinca bez prethodne obuke.
• Nemojte priključivati aparate iz domaćinstva kao što su aparati za sušenje kose u utičnice UPS-a.
• Ovaj uređaj je namenjen za instaliranje u kontrolisanoj sredini (sa kontrolisanom temperaturom, za
unutrašnje prostorije oslobođene od sprovodnih zagađenja). Izbegavajte postavljanje UPS-a u
lokacijama gde postoji stajaća ili tekuća voda, ili preterana vlaga.
• Rizik od električnog udara, nemojte uklanjati poklopac. Unutra nema delova koji može servisirati
korisnik. Za servisiranje obratite se kvalifikovanom osoblju servisa.
• Napojna utičnica uređaja treba da bude blizu opreme i lako pristupačna. Za odvajanje UPS-a od
napajanje naizmeničnom strujom jednostavno uklonite utikač iz napojne utičnice uređaja.
• U slučaju da se UPS uskladišti za dug period vremena, onda se preporučuje da dopunite baterije
(priključite napajanje na UPS i stavite prekidač na “ON”) jednom mesečno 24 časova da biste izbegli
potpuno pražnjenje baterija.
• Nemojte koristiti UPS preko mere kapaciteta nominalnog opterećenja.
• UPS sadrži jednu/dve baterije velikog kapaciteta. Tako da ne smete otvarati kućište, inače se mogu
prouzrokovati opasnosti kao što je električni udar. U slučaju da je neophodan unutrašnji pregled ili
zamena baterija, onda stupite u kontakt sa prodavcem.
• U slučaju da se desi kratk spoj u unutrašnjosti UPS-a, onda to može dovesti d opasnosti kao što je
električni udar ili požar, prema tome ne smete postavljati posude sa vodom (kao što je čaša sa
vodom) na vrhu UPS-a, da bi se izbegla opasnost kao što je električni udar.
• Nemojte odlagati bateriju ili baterije u vatru. Baterija može eksplodirati.
• Nemojte otvarati ili pokvariti bateriju ili baterije. Oslobođen elektrolit je štetan za kožu i oči. Može
biti i otrovan.
• Ikona Φ na oznaci nominalne vrednosti stoji za simbol faze.
• Baterija može predstavljati rizik od električnog udara i visoku struju kratkog spoja. Kada radite sa
baterijama potrebno je uzeti u obzir sledeće mere opreza :
• Skinite satove, prstenje ili ostale metalne predmete od ruke.
• Koristite alate sa izoliranim rukohvatima.
Servisiranje baterija treba da bude izvršeno ili kontrolisano od strane osoblja sa znanjem u vezi baterija i
sa neophodnim merama opreza. Držite neovlašćeno osoblje udaljeno od baterija.
• Prilikom zamene baterija, izvršite zamenu sa istim tipom i brojem hermetičkih baterija sa olovnom
kiselinom.
• Maksimalna temperatura okoline je 40°C.
• Ova oprema tipa A, koja se može utaknuti, sa unapred montiranom baterijom od strane dobavljača,
se može instalirati od strane korisnika i može se puštati u rad od strane laika.
• Tokom intaliranja ove opreme potrebno je osigurati da zbir propusne struje UPS-a i priključenih
opterećenja ne prelazi 3,5mA.
• Pažnja, opasnost posredstvom električnog udara. Opasan napon može i dalje biti prisutan
posredstvom baterija iako je uređaj iskopčan iz električnog napajanja. Zbog toga je neophodno
skinuti plus i minus polove na bateriji prilikom održavanja ili servisiranja u unutrašnjost UPS-a.
• Utičnica koja napaja UPS sa električnom energijom treba da bude u blizini UPS-a i lako pristupačna.
• U slučaju da izlazi dim iz uređaja, odmah prekinite dovod električnog napajanja i stupite u kontakt sa
prodavcem.
• Nemojte čuvati ili koristiti ovaj proizvod u bilo kojoj od sledećih okolina:
o U području sa zapaljivim gasom, korozivnom materijom ili jakom prašinom.
o U području sa izuzetno visokom ili niskom temperaturom (preko 40˚C ili ispod 0˚C) i
vlagom većom od 90%.
o U području sa direktnim sunčevim zracima ili blizu grejnih tela.
o U području sa ozbiljnim vibracijama.
o Na otvorenom prostoru.
• U slučaju nastanka požara u blizini uređaja koristite aparate za gašenje požara sa suvim prahom.
Koršćenje tečnih aparata za gašenje požara može uvećati opasnost od električnog udara.
Ovaj proizvod je usaglašen sa propisima o bezbednosti i ekološkim propisima u EU.
Kada dođe vreme da odložite svoj proizvod u otpad, molimo da reciklirate sve komponente koje se mogu
reciklirati. Baterije i punjive baterije se ne smeju odlagati kao kućni otpad! Molimo da ih reciklirate u svom
lokalnom centru za reciklažu. Zajedno možemo da pomognemo zaštitu životne sredine.
1. Uvod
PowerWalker VI serija je inteligentan i i kompaktan interaktivan linijski UPS (Uninterruptible Power Supply -
neprekidno električno napajanje) koji je konstruisan da zaštiti vaš lični računar ili osetljivu elektronsku opremu
SR
od svih vrsta električnih ometanja, uključujući i potpuni nestanak struje. On je opremljen velikim brojem
funkcija koje će vam omogućiti da bilo koja priključena oprema radi duže i pouzdanije.
2. Opis funkcija
• Lako se koristi i instalira korišćenjem mikroprocesorskog upravljanja radi maksimiziranja pouzdanosti
i efikasnosti. Sadrži ugrađenu pojačavačku i AVR funkciju
• Funkcija hladnog starta
• Štednja energije baterije i zaštita od preopterećenja
• Obezbeđuje naprednu zaštitu telefona/faksa ili modema od naponskih pikova
3. Sadržaj pakovanja
Pakovanje koje ste dobili treba da sadrži sledeće stavke:
UPS uređaj USB kabl Kabl za napajanje za ulaz
naizmenične struje
(samo za VI 1000SE/ 1400SE/
2000SE)
CD sa softverom Vodič za brzi početak Vodič za servisiranje
4. Prikaz proizvoda
Prednja ploča:
VI 400SE/600SE/800SE VI 1000SE/1400SE/2000SE
Uključivanje/isključivanje napajanja
Ulaz naizmenične struje (zeleni)
Uključivanje/isključivanje napajanja
Ulaz naizmenične struje (zeleni)
LED za greške (crvena)
Nivo punjenja / kapacitet baterije (zelena
LED dioda)
Zadnja ploča:
VI 400SE/600SE/800SE VI 1000SE/1400SE/2000SE
SR
Prenaponska zaštita za modem ili telefon
Ulaz naizmenične struje
Prekidač
Šuko utičnice
USB port
Prenaponska zaštita za modem ili telefon
Ulaz naizmenične struje
Prekidač
Šuko utičnice
USB port
Ventilator
IEC utičnice
4. Instalacija i početno podešavanje
Prekontrolišite uređaj pre instalacije. Uverite se da ništa nije oštećeno.
I: Uslovi postavljanja i čuvanja
UPS instalirajte u zaštićenoj oblasti koja ima adekvatnu cirkulaciju vazduha i nije previše prašnjava. UPS
udaljite od drugih uređaja kako bi se izbeglo ometanje. NE uključujte UPS na mestima gde temperatura
prelazi 0-40° C i gde je vlažnost veća od 0-90 % RV. 20 cm
II: Povezivanje na napajanje i punjenje
Kabl za napajanje za ulaz naizmenične struje priključite na zidnu utičnicu. Da bi se postigli najbolji rezultati
preporučujemo da se baterjia puni najmanje 6 sata pre prve upotrebe. Uređaj puni svoju bateriju dok je
povezan na napajanje.
III: Povezivanje potrošača
Priključite potrošače na izlazne priključke na zadnjoj ploči UPS-a. Jednostavno okrenite prekidač za napajanje
na UPS uređaju i uređaji koji su povezani na UPS će biti zaštićeni putem UPS uređaja.
Ne priključujte produžni kabl sa više utičnica ili prenaponsku zaštitu na UPS uređaj.
IV: Povezivanje modema ili telefona radi prenaponske zaštite
Povežite jedan modem ili telefon na "IN" priključak sa prenaponskom zaštitom na zadnjoj ploči UPS uređaja.
Povežite “OUT” priključak na računar sa drugim telefonskim kablom.
V: Povezivanje USB kabla
Da biste pratili status UPS-a, kao što je nekontrolisano isključivanje i pokretanje UPS-a, korišćenjem softvera
koji ste dobili uz njega, povežite UPS sa računarom putem isporučenog USB kabla.
SR
VI: Uključivanje/isključivanje uređaja
Uključite UPS uređaj pritiskom na prekidač za uključivanje. UPS uređaj isključite tako što ćete ponovo
pritisnuti prekidač za uključivanje.
6. Funkcije i rad
I: Funkcija pokretanja napajanja jednosmerne struje
Funkcija pokretanja napajanja jednosmerne struje omogućava da se UPS pokrene kada napajanje
naizmenične struje nije dostupno i kada je baterija puna. Jednostavno pritisnite prekidač za uključivanje na
UPS-u.
II: Funkcija štednje energije
Ove serije su opremljene funkcijom štednje baterije. Ako na USP nije povezano opterećenje, on će se
automatski isključiti za 5 minuta radi uštede energije za vreme nestanka struje. UPS će se restartovati prilikom
dolaska struje.
III: AVR (Automatska regulacija napona)
Ako je kvalitet ulaznog mrežnog napona slab, AVR će pojačati nizak ulazni napon, odnosno oslabiti visok ulazni
napon. Na taj način opterećenje dobija napon u okviru radnog opsega.
IV: LED indikator
VI 400SE/600SE/800SE VI 1000SE/1400SE/2000SE
UKLJUČENA zelena
lampica
-
Režim rada
naizmeničnom strujom
1. Zelena lampica
UKLJUČENA
-
Režim rada
naizmeničnom strujom
Treperenje zelene
- Režim podrške 1. Zelena lampica treperi - Režim podrške
lampice
CRVENA LED UKLJUČENA - Greška
3. do 5 zelena lampica
UKLJUČENA
-
Nivo punjenja
NIKAD ne povezujte laserski štampač ili skener na
UPS uređaj, zbog prelazne udarne struje koju generišu
uređaji sa motorom što može da dovede do oštećenja uređaja.
- Kapacitet baterije (u
režimu podrške)
V: Audio indikator
Čujni alarm Situacija
Zvuk na svakih 10 sekundi
Režim podrške
Zvuk na svaku 1 sekundu
Nizak nivo napona baterije
Zvuk na svake 0,5 sekunde
Preopterećenje
zvuk bez prekida
Greška
7. Instaliranje softvera na računaru
Kada je USB povezan na računar ili prenosni računar, ovaj softver omogućava komunikaciju između UPS-a i
računara. UPS softver nadzire status UPS-a, isključuje sistem pre nego što se UPS iscrpe i može daljinski da
prati UPS preko mreže (što omogućava korisnicima da efikasnije upravljaju svojim sistemom). U slučaju
nestanka struje ili ako je UPS baterija pri kraju, UPS preduzima sve neophodne mere bez potrebe za
intervencijom od strane administratora sistema. Pored automatskog memorisanja datoteke i funkcija
isključivanja sistema, on takođe može da šalje poruke upozorenja preko pejdžera, e-pošte itd.
• Koristite CD koji ste dobili uz ovaj uređaj i pratite uputstva na ekranu da biste instalirali softver
WinPower.
• S/N: 511C1-01220-0100-478DF2A
• Nakon uspešne instalacije softvera se uspostavlja komunikacija sa UPS-om i u sistemskoj paleti se
pojavljuje narandžasta ikona.
• Dvaput kliknite na ikonu da biste koristili softver za nadzor (kao gore).
• Možete da zakažete isključivanje/pokretanje UPS-a i pratite njegov status putem računara.
• Detaljne instrukcije ćete naći u e-priručniku u okviru softvera.
S vremena na vreme proverite www.powerwalker.com/winpower.html da biste nabavili
najnoviju verziju softvera za nadzor.
8. Održavanje
I. Opšta uputstva
SR
UPS praktično ne zahteva održavanje: vodite računa o pravilnim uslovima okruženja i redovno čistite prašinu
na ulazima i izlazima za ventilaciju.
II. Osigurači
Ako je osigurač ulaza naizmenične struje neispravan, pobrinite se da ga zamenite kompatibilnim osiguračem
istog proizvođača i tipa.
Nikad ne kratkospajajte baterije. Kada radite sa baterijama, skinite satove, prstenje ili druge metalne
predmete i koristite samo izolovane alatke.
III. Baterije
Pročitajte sva sigurnosna pravila pre zamene baterije.
Kada menjate baterije, koristite baterije sa potpuno istim specifikacijama.
9. Specifikacije
Model VI 400 SE VI 600 SE VI 800 SE
KAPACITET 400VA / 240W 600VA / 360W 800VA / 480W
ULAZ
Napon 220~240 VAC
Opseg napona 170~280 VAC
Frekventni opseg 50/60Hz±1Hz
IZLAZ
Regulacija napona +/-10%
Vreme prenosa tipično 2-6ms, 10ms maks.
Talasni oblik Modifikovani sinusoidalni talasni oblik
Zaštita Zaštita od kratkog spoja i preopterećenja
BATERIJA
Tip i broj 12V / 4,5Ah x 1 12V/ 7Ah x 1 12V/ 9Ah x 1
Vreme punjenja za 6 sati povratak kapaciteta do 90%
Zaštita Zaštita od pražnjenja i prepunjavanja
Vreme rezervnog napajanja
8 min 16 min 20 min
(prib. 120W)
DIMENZIJE
LED indikator Zelena LED (režim naizmenične struje, režim podrške)
Dimenzije (DxŠxV) 333mm x 111mm x 143mm
OKRUŽENJE
Vlažnost 0-90 % RH @ -10° do 40 °C (bez kondenzacije)
Nivo buke Niži od 40dB
Model
VI 1000 SE
VI 1400 SE
VI 2000 SE
KAPACITET
1000VA/600W
1400VA / 840W
2000VA / 1200W
ULAZ
Napon
220/230/240 VAC
Opseg napona
162~290 VAC
Frekventni opseg
50/60 Hz (automatska detekcija)
IZLAZ
Regulacija napona
+/
-
10%
Frekventn
i opseg
50 ili 60 Hz +/
-
1 Hz
Vreme prenosa
tipično 4
-
6ms, 10ms maks.
Talasni oblik
Stepenasti sinusoidalni talasni oblik
BATERIJA
Tip i broj
12V/ 7Ah x 2
12V/ 9Ah x 2
12V/ 9Ah x 2
Vreme punjenja
za 10 sati do 90%
kapaciteta
za 6 sati do 90%
kapaciteta
za 6 sati do 90%
kapaciteta
Zaštita
Zaštita od preopterećenja, pražnjenja i prepunjavanja
Vreme rezervnog
11 min 18 min 20 min
napajanja (prib. 240W)
DIMENZIJE
LCD indikator
Ulazni/izlazni napon, režim naizmenične struje, nivo opterećenja,
kapacitet baterije
Dimenzije (DxŠxV)
230mm x 452mm x 292 mm
OKRUŽENJE
Vlažnost
0
-
90 % RH @ 0
-
40° C (bez kondenzacije)
Nivo buke
Niži od 45dB
