4.0 Servicing

Warning!

 Any unauthorised changes to the product are not

allowed! Only original spare parts may be used!

4.1 Replacing the burn plates, baffle plate

and exhaust deflector

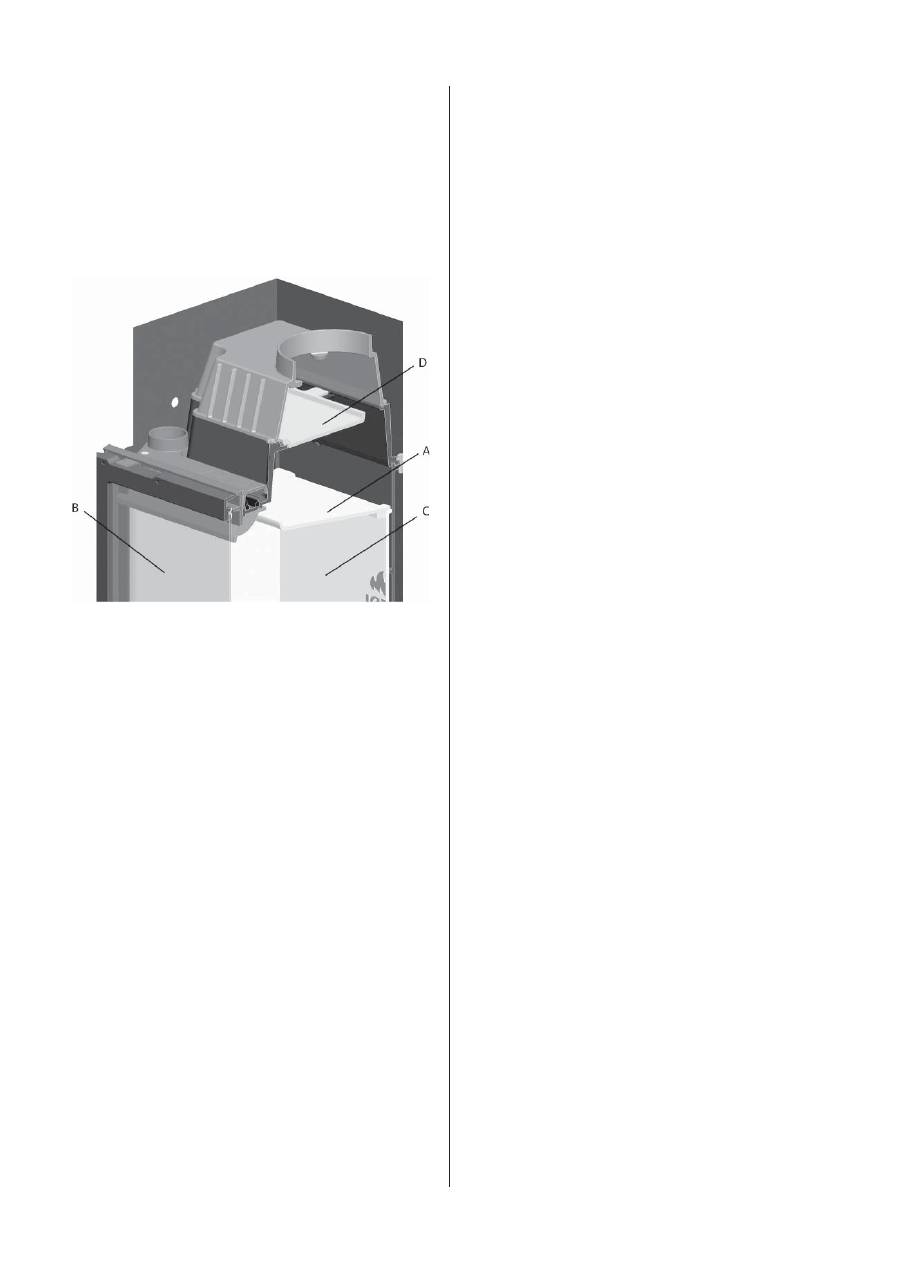

Fig. 13

1.  Lift up the baffle plate

(fig. 13 A)

, remove the right side burn

plate

(fig. 13 B)

and remove the baffle plate.

2.  Remove the left side burn plate

(fig. 13 B

) and then the rear

burn plate

(fig. 13 C)

.

3.  Remove the exhaust deflector

(fig. 13 D)

.

4.2 Removing/assembling the door

The door must be opened before it can be removed.

1.  Tap out the hinge pins and pull out the door.

ENGLISH

5.0 Optional extras

5.1 Decorative frame

Cat. no. 50013035

5.4 Internal ash solution

Cat. no. 50012921
