CTA SHARP 6K: RO

RO

(RO) 1

RO

CUPRINS

1.0

DESCRIEREA TEHNICA

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO  -    2

1.1

DESCRIERE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    2

1.2

SPECIFICATIE TEHNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    2

1.3

ACCESORII . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    2

1.4

DUTY CYCLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    2

2.0

INSTALARE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO  -    2

2.1

CONECTAREA SURSEI DE PUTERE LA RETEA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    2

2.2

AMPLASARE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    2

2.3

TRANSPORTUL SI MANIPULAREA SURSEI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    2

3.0

CONTROALE: POZITIONARE SI FUNCTIUNI

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO  -    2

3.1

PANOU FRONTAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    2

3.2

PANOU SPATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    3

3.3

FUNCTII COMENZI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    3

4.0

INSTRUCTUNI DE FOLOSIRE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO  -    3

5.0

FUNC∂IONAREA TOR∂EI

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO  -    4

5.1

PERFORAREA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .   RO  -    4

6.0

DEFECTE DE TAIERE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO  -    4

7.0

DEFECTE

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RO  -    4

LISTA PIESE COMPONENTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I  -  III

SCHEMA ELECTRICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V

DESCRIEREA TEHNICA

RO

(RO) 2

RO

1.0 DESCRIEREA TEHNICA

1.1

DESCRIERE

Acest sistem este un generator modern de curentpentru taiere cu

plasma, creat multumita aplicatiei invertor. Aceasta tehnologie speciala

permite constructia unorgeneratoare compacte si usoare cu

performanteridicate.Posibilitatea reglarii,

eficienta inalta si reducereaconsumului face din aceasta o scula

capabila sa taieri de calitate pana la grosimi de 6 mm Generatorul are un

compresor integrat, si acesta nu mai are nevoie de conectre la o sursa

de aer subpresiune. Generatorul este echipat cu sistem automat

dereamorsare al arcului, care asigura o debitare bunaa structurilor tip

retea.Generatorul este deasemeni dotat cu un sistem de protectie ,

atunci cand opertorul vine in contact cupartile sub tensiune ale

echipamentului acesta il opreste.Taieri pentru grosimi de pana la 2mm

doar c arcul pilot;

aceasta este foarte utila la materialele vopsitela care conectarea clemei

de masa nu este posibila.

1.2

SPECIFICATIE TEHNICA

PLACA DE DATEI

1.3

ACCESORII

Consultati agenti de zona sau distribuitorii.

1.4

DUTY CYCLE

Durata activa este procentul din 10 minute in care sursa de putere poate

taia cu valoarea curentului aleasa, considerand temperatura ambianta

de 40° C, fara interventia termostatului. Daca termostatul intervine

utilizatorul trebuie sa astepte pana sursa reporneste singura (vezi

pagina IV).

NU DEPASITI CICLUL MAXIM DE LUCRU.

Depasirea ciclului de lucru maxim poate duce la deteriorarea sursei si

pierderea garantiei.

2.0 INSTALARE

IMPORTANT: Inaintea conectarii, pregatirii sau folosirii

echipamentului, cititi REGULI DE SECURITATE.

2.1

CONECTAREA SURSEI DE PUTERE LA RETEA

Verificati daca priza la retea este dotata cu siguranta

fuzibila indicata in eticheta de pe aparat.

Toate modelele sunt proiectate pentru a compensa variatiile de

tensiune la retea. Pentru variatii de +/- 10%, curentul de taiere

variaza cu +-0,2% .

2.2

AMPLASARE

Poate fi ceruta instalarea sursei in zone unde sunt lichide

volatile sau combustibili. Cand amplasati echipamentul, asigurati-va

ca sunt indeplinite urmatoarele:

1.

Operatorul trebuie sa aiba acces la comenzile si conexiunile

echipamentului.

2.

Cititi placa de date pentru a stabili parametrii curentului de

alimentare.

3.

Nu amplasati echipamentul in locuri inchise. Ventilatia sursei este

foarte importanta. Evitati praful sau locurile muradre, unde praful

sau alte elemente pot fi aspirate de sistem.

4.

Echipamentul (inclusiv conexiunile) nu va bloca caile de acces sau

activitatea celorlati muncitori.

5.

Amplasati sursa in siguranta, evitand caderea sau rasturnarea. Se

va tine cont de riscul caderii echipamentului situat la inaltime.

2.3

TRANSPORTUL SI MANIPULAREA SURSEI

SECURITATEA OPERATORULUI: Masca de sudor-

manusi-incaltaminte cu talpa groasajambiere.

Sursa de sudare nu trebuie sa fie mai grea de 25kg sa

poate fi manipulata de operator. Cititi cu atentie urmatoarele reguli.

Masina este usor de ridicat, transportat si manipulat, dar totusi se vor

respecta urmatoarele reguli:

1.

Operatiile mentionate mai sus se vor face cu ajutorul manerului

sursei. Intotdeauna deconectati sursa si accesoriile de la retea

inainte de ridicare sau manipulare.

2.

Nu trageti sursa de cablurile de alimentare sau de cablurile sudare.

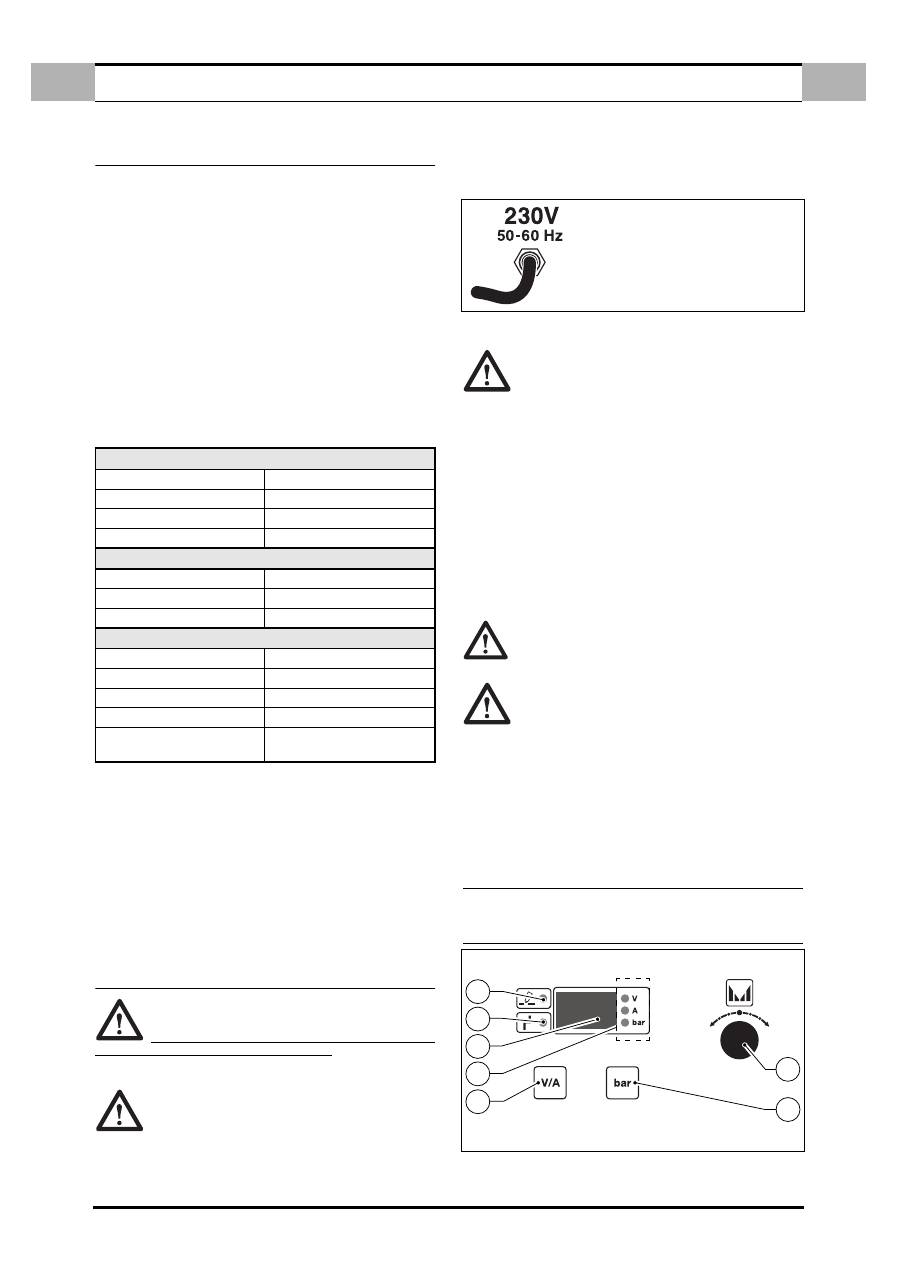

3.0 CONTROALE: POZITIONARE SI FUNCTIUNI

3.1

PANOU FRONTAL

Figura 1.

PRIMAR

Tensiune monofazata

230V

Frecventa

50 / 60 Hz

Consum efectiv

11A

Consum maxim

16A

SECUNDAR

Tensiune de mers in gol

300V

Curent de taiere

10 ÷ 20A

Ciclu de lucru

20A ÷ 50%

Indice de protec∑ie

IP 23

Clas™ de izolare

H

Greutate

12 kg.

Dimensiuni

mm 410 x 180 x 310

Normative

EN 60974.1 - EN 60974.7

EN 60974.10

INAINTE DE A CUPLA LA P R I Z A D

E   R   E   T   E   A   D E C U P L A T I

COMUTATORUL SURSEI, VERIFICATI

DACA RETEAUA CORESPUNDE C E

R I N T E L O R S U R S E I .

3

6

7

4

1

2

5

INSTRUCTUNI DE FOLOSIRE

RO

(RO) 3

RO

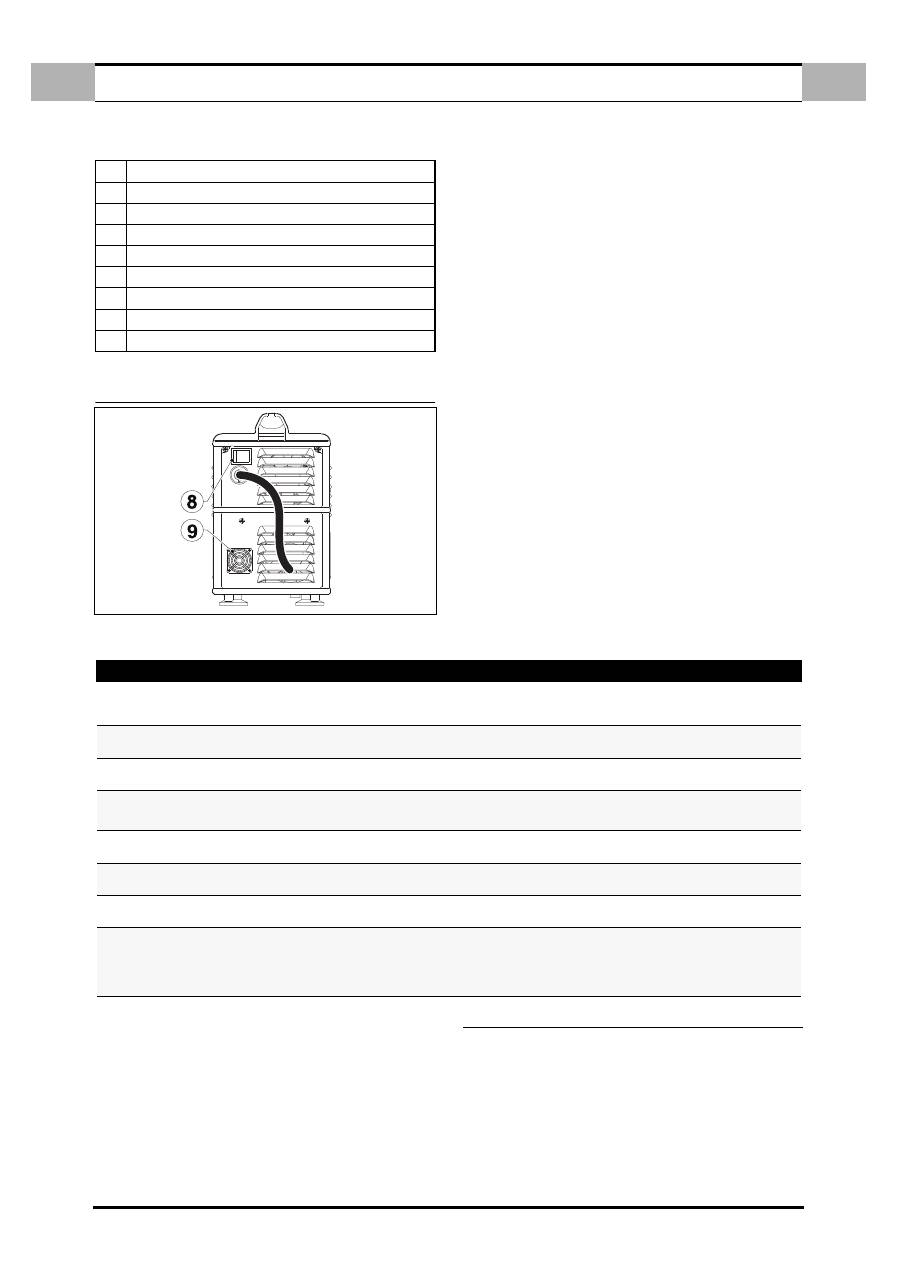

3.2

PANOU SPATE

Figura 2.

3.3

FUNCTII COMENZI

1.

INDICATOR PREZENTA TENSIUNE IESIRE

(

Pct. 1

- Fig. 1 pag. 2)

Cand LED-ul este aprins, masina este gata de taiere.

2.

INDICATOR ALARMA

(

Pct. 2

- Fig. 1 pag. 2)

Cand LED-ul este aprins, aceasta inseamna ca alarma este

activata, in acelasi timp afisajul arata (

Pct. 3

- Fig. 1 pag. 2)

tipul

alarmei, conform tabelului prezentat mai jos cu operatiile ce

trebuiesc facute pentru a se reporni sursa. In aceste conditii sursa

nu genereaza curent.

3.

AFISAJ DIGITAL

(

Pct. 3

- Fig. 1 pag. 2)

Acesta afiseaza curentul:

✔

Acesta afiseaza curentul.

✔

Versiune soft.

✔

 Tensiune pistolet, apasand cheia (

Pct. 5

- Fig. 1 pag. 2)

.

✔

Presiune aer, apasand cheia (

Pct. 6

- Fig. 1 pag. 2)

.

✔

Tip alaram (ALARMS), vezi tabel 1.

✔

Tipul erorii la aparat (CADERI), vezi tabel 2.

4.

FUNCTIILE AFISAJULUI DIGITAL

(

Pct. 4

- Fig. 1 pag. 2)

 tensiunea

la pistolet.

✔

Volti.

✔

Amperi.

✔

Bar.

5.

CHEIA CURENT-TENSIUNE

Apasati cheia (

Pct. 5

- Fig. 1 pag. 2)

pentru a afisa (

Pct. 3

- Fig. 1 pag.

2)

 tensiunea la pistolet. Afisarea tensiunii este temporara.

Tabel n. 1 - ALARMA -

6.

CHEIA FUNCTONARE AER

Apasati cheia (

Pct. 5

- Fig. 1 pag. 2)

pentru a afisa (

Pct. 3

- Fig. 1 pag.

2)

 pentru a activa sistemul de aer al masinii pentru o perioada

fixata cu afisarea presiunii de lucru. Presiunea de lucru poate fi

reglata cu ajutorul regulatorului.

7.

POTENTIOMETRUL REGLARE CURENT

Folosit pentru reglare curentului de taiere (

Pct. 6

- Fig. 1 pag. 2)

.

8.

COMUTATOR PORNIRE

(

Pct. 8

- Fig. 2 pag. 3)

 Acest comutator are 2 pozitii On (lumina

verde on) sau Off, pentru cumutarea sursei pe pornit oprit.

4.0 INSTRUCTUNI DE FOLOSIRE

a.

Conectati generatorul intr-un loc uscat cu ventilatie

corespunzatoare.

b.

Apasati comutatorul On (

Pct. 8

- Fig. 2 pag. 3)

si asteptati ca

generatorul sa porneasca.

c.

Pozitionati clema de masa pe piesa pentru a fi taiata, asigurand un

contact electric bun.

1

Indicator iesire putere

2

Indicator alarma

3

Afisaj digital

4

Functii afisaj digital (Volt - Amp. - Bar)

5

Cheie functii volti/curent

6

Cheie functionare aer

7

Potentiometru reglare

8

Comutator pornit

9

Filtru

AFISAJ

SEMNIFICATIE

RESETARE

- - -

Tensiune insuficienta la intrare.

Linie deschisa sau nu.

Cand alarma se opreste.

Daca alarma persista, contactati

Service.

CUP

Pistoletul nu este bine strans

(Cu sursa pornita).

Inchideti sursa. Strangeti corect capul

pistoletului si reporniti sursa.

HtA

Invertorul este supraincalzit.

Cand se opreste alarma(cand temperatura

interna scade)

ThA

(Clipeste)

Atentioneaza ca temperatura

invertorului se apropie de maxim (HtA).

Cand se opreste alarma (cand temperatura

interna scade)

CtA

Coòpresor este supraincalzit.

Cand se opreste alarma (cand temperatura

interna scade)

Air

Presiune aer insuficienta

a 1,5 bar

Contactati Service-ul.

ScA

Arc suflat afara.

Comutati intrerupatorul sursei pe pozitia

inchis (OFF) si reporniti.

LSF

Spegnimento dell’arco.

Verificati duza de protectie si electrodul

si inlocuiti daca este necesar. Daca alarma

persista, inchideti sursa si porniti-o din

nou. Daca alarma persista, chemati

Service-ul.

FUNC∂IONAREA TOR∂EI

RO

(RO) 4

RO

d.

Selectati curentul de taiere din potentiometrul (

Pct. 7

- Fig. 1 pag. 2)

urmarind datele din tabelul de jos.

e.

Mergeti la piesa ce va fi taiata, apasati butonul pistoletului si

incepeti taierea.

PENTRU A EVITA UZURA ELECTRODULUI SI A DUZEI NU

PASTRATI ARCUL PILOT MULT TIMP LIBER IN AER.

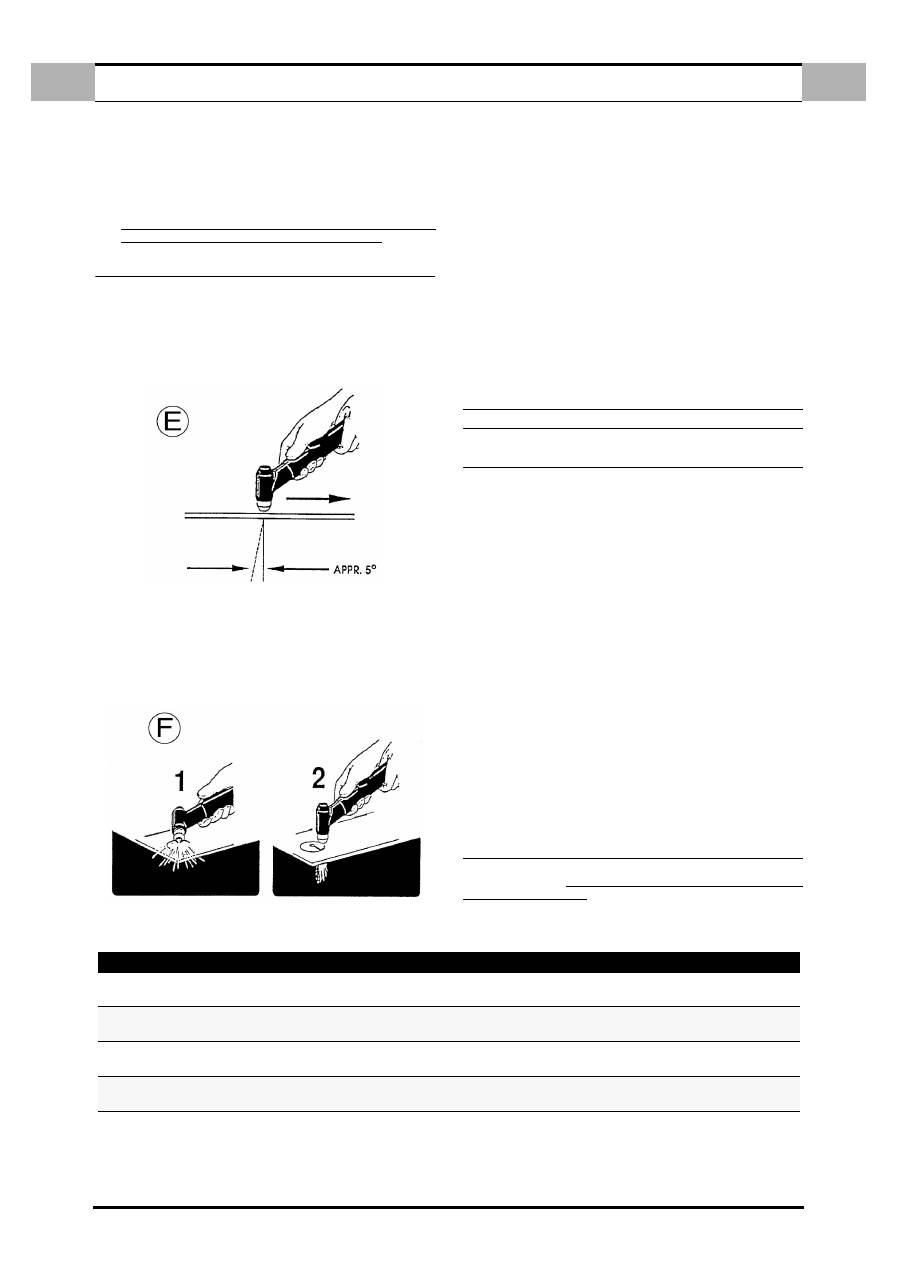

5.0 FUNC∂IONAREA TOR∂EI

oncepe∑i s™ t™ia∑i ¶ncet `i m™ri∑i viteza  pentru a ob∑ine calitatea dorit™ a

t™ierii. Pentru a ¶ncepe t™ierea pe marginea foii de tabl™, alinia∑i centrul

tor∑ei de-a lungul marginii tablei `i ap™sa∑i pe ¶ntrerup™torul de comand™:

¶n acest fel, arcul de t™iere transferat se va forma  pe marginea tablei.

Regla∑i viteza astfel ¶nc<t s™ se ob∑in™ un rezultat optim al t™ierii.

Plasma-aerul formeaz™ un unghi drept (o∑el inox, aluminiu) sau un

unghi de atac de 5°

(Fig. E)

 (o∑el moale).

5.1

PERFORAREA

La unele opera∑ii de t™iere e necesar™ ¶nceperea t™ieturii din interiorul

suprafe∑ei tablei,  `i nu de la marginea tablei.

ontoarcerea fl™c™rii la opera∑ia de perforare poate  scurta durata de via∑™

a componentelor tor∑ei; de aceea, opera∑ia de perforare trebuie

efectuat™ c<t mai rapid posibil. C<nd se efectueaz™ o opera∑ie de

perforare (

Fig. F

).

¶nclina∑i tor∑a u`or, astfel ¶nc<t particulele de la ¶ntoarcerea fl™c™rii s™ fie

suflate departe de duza tor∑ei (`i de utilizator), ¶n loc s™ rico`eze de tor∑™.

Cur™∑a∑i reziduurile `i incrusta∑iile de pe ap™r™toarea de ecranare `i de

pe duz™ c<t mai repede posibil. Stropirea sau scufundarea ap™r™torii de

ecranare ¶ntr-o substan∑™ anti-reziduuri mic`oreaz™ cantitatea de

incrusta∑ii care ader™ la aceasta.

NOT®: Urm™toarele recomand™ri trebuie respectate pentru toate

opera∑iile de t™iere.

a.

A`tepta∑i 5 minute ¶nainte de a opri generatorul, dup™ ce a∑i

terminat opera∑iile de t™iere. Acest lucru permite ventilatorului s™

r™ceasc™ `i s™ disipeze c™ldura aparatului.

b.

Pentru o durat™ lung™ de via∑™ a componentelor, nu l™sa∑i ¶n

func∑iune arcul pilot mai mult dec<t e necesar.

c.

Manipula∑i cu grij™ conductoarele tor∑ei `i proteja∑i-le de deterior™ri.

d.

Pentru ¶nlocuirea materialelor uzate folosi∑i numai cheia de

siguran∑™.

RECITI∂I FRECVENT M®SURILE DE SIGURAN∂®.

6.0 DEFECTE DE TAIERE

Defecte la operatia de taierea cu arc:

Patrundere insuficienta.

a.

Viteza de taiere prea mare.

b.

Putere insuficienta.

c.

Grosime material prea mare.

d.

Componentele pistoletului deteriorate.

Arcul se intrerupe.

a.

Viteza de taiere prea mica.

b.

Duza prea distantata de piesa.

Formare de zgura.

a.

Presiune de gaz scazuta

b.

Putere scazuta.

Duza arsa.

a.

Curentul prea mare.

b.

Duza deteriorata sau lipsa.

c.

Duza atinge piesa.

d.

Zgura excesiva: presiunea gazului prea mica.

7.0 DEFECTE

Dupa pornire, tgeneratorul poate da erori operationale aratate pe afisaj

(

Pct. 3

- Fig. 1 pag. 2)

 conform cu tabelul de mai jos.

Aceste erori pot fi

remediate sau pot reveni

.

Tabel n. 1 - CADERI -

AFISAJ

REMEDIERI

F14

Fiti siguri ca pistoletul este bine montat.

Inchideti si deschideti sursa.

F10 - F11 - F12 - -F13

Inchideti si deschideti sursa.

Daca defectul persista chemati serviciul de asistenta tehnica.

F 15

Fiti siguri ca butonul pistoletului nu este apasat cand sursa este pornita .

Inchideti si deschideti sursa.

F20 - F30 - F51 - F52 - F53 - F54 -F55 - F56

Inchideti si deschideti sursa.

Daca defectul persista chemati asistenta tehnica.
