CTA SHARP 6K: P
P: CTA SHARP 6K
P
(P) 1
P
ÍNDICE
1.0
DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
1.1
DESCRIÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
1.2
CARACTERÍSTICAS TÉCNICAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
1.3
ACESSÓRIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
1.4
CICLO DE TRABALHO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
2.0
INSTALAÇÃO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
2.1
CONEXÃO DO GERADOR À REDE DE ALIMENTAÇÃO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
2.2
POSICIONAMENTO DO GERADOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
2.3
MOVIMENTAÇÃO E TRANSPORTE DO GERADOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
3.0
COMANDOS: POSIÇÃO E FUNÇÃO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
3.1
PANNEL ANTERIOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 2
3.2
PAINEL POSTERIOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 3
3.3
FUNÇÃO DOS COMANDOS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 3
4.0
INSTRUÇÕES DE UTILIZAÇÃO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 4
5.0
FUNCIONAMENTO DA TOCHA
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 4
5.1
PERFURAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 4
6.0
DEFEITOS DE CORTE COMUNS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 4
7.0
PROBLEMAS, CAUSAS E SOLUÇÕES
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P - 4
PEÇAS SOBRESSELENTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - III
ESQUEMAS ELÉCTRICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS
P
(P) 2
P
1.0 DESCRIÇÃO E CARACTERÍSTICAS TÉCNICAS
1.1
DESCRIÇÃO
Este aparelho é um gerador moderno de corrente contínua para cortar metais com
jacto de plasma, desenvolvido a partir da aplicação do inversor.
Esta tecnologia permite fabricar geradores compactos e leves e obter simultanea-
mente um alto rendimento.
Possibilidade de efectuar regulações, alto rendimento e baixo consumo energé-
tico são as características principais deste aparelho, adapto a cortar materiais de
até 6 mm.
O gerador contém um compressor que exime a ligação do aparelho numa fonte de
ar comprimido.
O gerador está equipado com um circuito de ignição automática do arco que per-
mite cortar estruturas metálicas rectiformes.
O gerador está equipado com sistemas de segurança que desactivam o circuito de
potência da máquina quando o operador entra em contacto com os órgãos sob
tensão.
É possível cortar materiais de até 2 mm. utilizando apenas o arco piloto; esta fun-
ção é muito útil ao trabalhar materiais envernizados nos quais não é possível
conectar a pinça do terminal positivo.
1.2
CARACTERÍSTICAS TÉCNICAS
PLAQUETA DOS DADOS TÉCNICOS
1.3
ACESSÓRIOS
Consulte os revendedores ou contacte os agentes mais próximos.
1.4
CICLO DE TRABALHO
O ciclo de trabalho é a percentagem de um intervalo de 10 minutos em que o
gerador pode cortar à corrente nominal, à temperatura ambiente de 40˚ C, sem
que intervenha o dispositivo de protecção termostática.
Em caso de activação, aguarde o restabelecimento das condições de trabalho para
reiniciar a cortar (Vide página IV).
NÃO SUPERE O CICLO DE TRABALHO MÁXIMO.
Superar o ciclo de trabalho declarado na plaqueta pode danificar o aparelho e anu-
lar a garantia.
2.0 INSTALAÇÃO
IMPORTANTE: antes de ligar, preparar ou utilizar o aparelho, leia
atentamente NORMAS DE SEGURANÇA.
2.1
CONEXÃO DO GERADOR À REDE DE ALIMENTAÇÃO.
Controle que a tomada de alimentação contenha o tipo de fusível
indicado na tabela dos Dados técnicos posta no gerador. Todos os modelos de
gerador prevêem uma compensação das variações de voltagem. Uma variação
de ±10% acarreta na variação da corrente de corte de ±0,2%.
2.2
POSICIONAMENTO DO GERADOR
Se o local de instalação contiver óleos, líquidos ou gases combu-
stíveis, é preciso prever um tipo de instalação especial. Queira interpelar a
autoridade competente. Ao instalar o gerador respeite diligentemente as
seguintes normas:
1.
Todos os comandos e ligações do aparelho devem estar facilmente acessí-
veis ao operador.
2.
Controle que o cabo de alimentação e o fusível da tomada de ligação do
gerador sejam adequados à corrente requerida pelo mesmo.
3.
Não posicione o aparelho num ambiente estreito. A ventilação do gerador é
muito importante; evite um ambiente poeirento ou sujo pois a poeira ou um
objecto qualquer podem ser aspirados pelo aparelho.
4.
O aparelho incluindo os seus cabos, não deve impedir nem atrapalhar a
passagem e o trabalho de terceiros.
5.
O aparelho deve ser posicionado de uma forma segura para que não deite
ou caia. Se posicionar o gerador num lugar elevado, recorde-se que o
mesmo pode cair.
2.3
MOVIMENTAÇÃO E TRANSPORTE DO GERADOR
PROTECÇÃO DO OPERADOR: Capacete - Luvas - Calçados de segu-
rança - Polainas
O gerador pesa 25 Kg. e por conseguinte pode ser levantado pelo
operador. Leia atentamente as seguintes prescrições.
O aparelho foi projectado para ser levantado e transportado. Transportar o apare-
lho é uma operação simples, mas deve ser feita observando as seguintes regras:
1.
Utilize a alça contida no gerador.
2.
Desligue o gerador e todos os seus acessórios da rede de alimentação eléc-
trica antes de levantá-lo ou transportá-lo.
Não levante, puxe ou empurre o aparelho mediante os cabos.

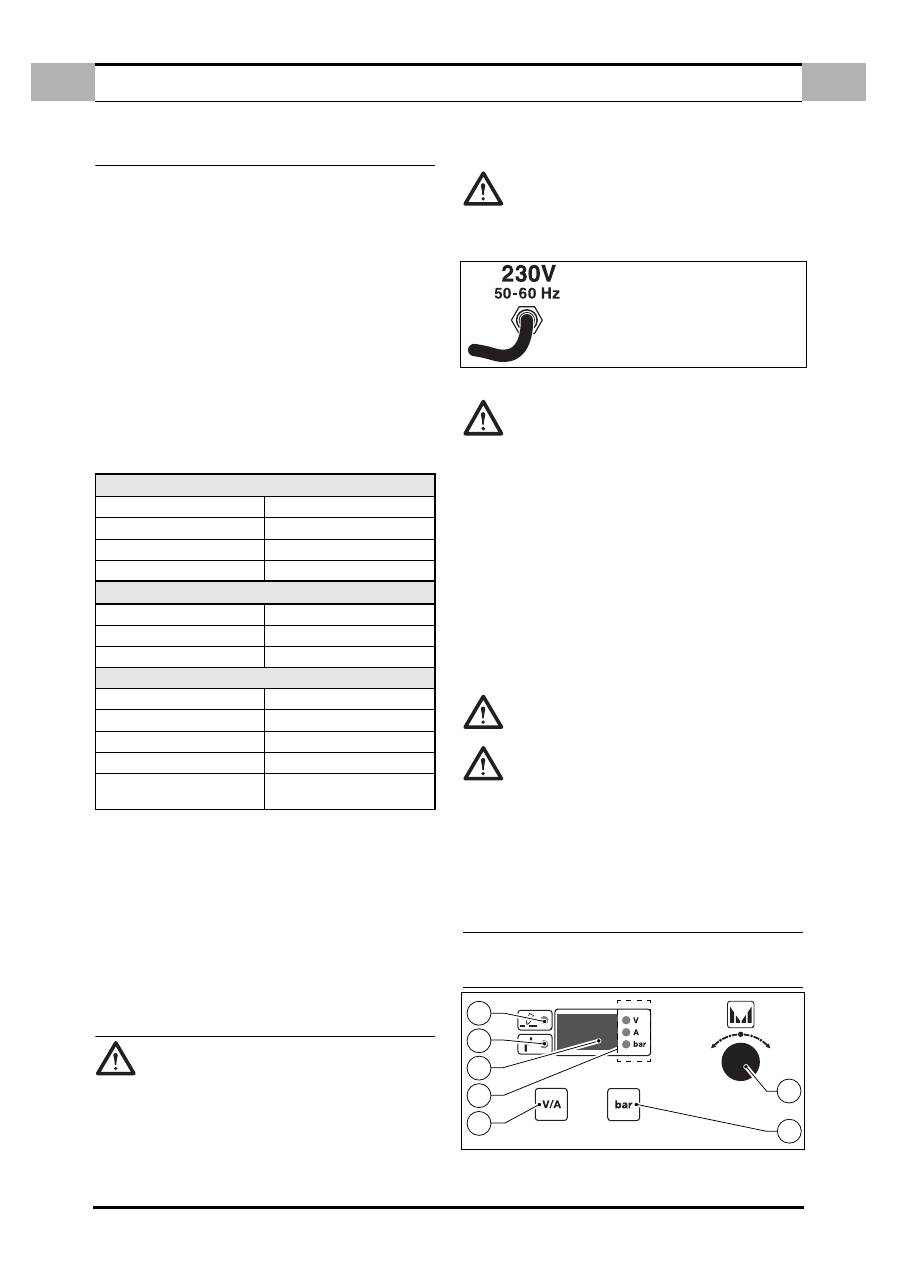

3.0 COMANDOS: POSIÇÃO E FUNÇÃO
3.1
PANNEL ANTERIOR
Figura 1.
PRIMÁRIO
Tensão monofásica
230V
Frequência
50 / 60 Hz
Consumo efectivo
11A
Consumo máximo
16A
SECUNDÁRIO
Tensão em circuito aberto
300V
Corrente de corte
10 ÷ 20A
Ciclo de trabalho
20A ÷ 50%
Grau de protecção
IP 23
Classe de isolamento
H
Peso
12 kg.
Dimensões
mm 410 x 180 x 310
Norme
EN 60974.1 - EN 60974.7
EN 60974.10
PARA NÃO DANIFICAR O GERADOR, ANTES
DE INSERIR A FICHA DE ALIMENTAÇÃO,
CONTROLE QUE A TENSÃO DA LINHA COR-
RESPONDA À ALIMENTAÇÃO DESEJADA.
3
6
7
4
1
2
5
COMANDOS: POSIÇÃO E FUNÇÃO
P
(P) 3
P

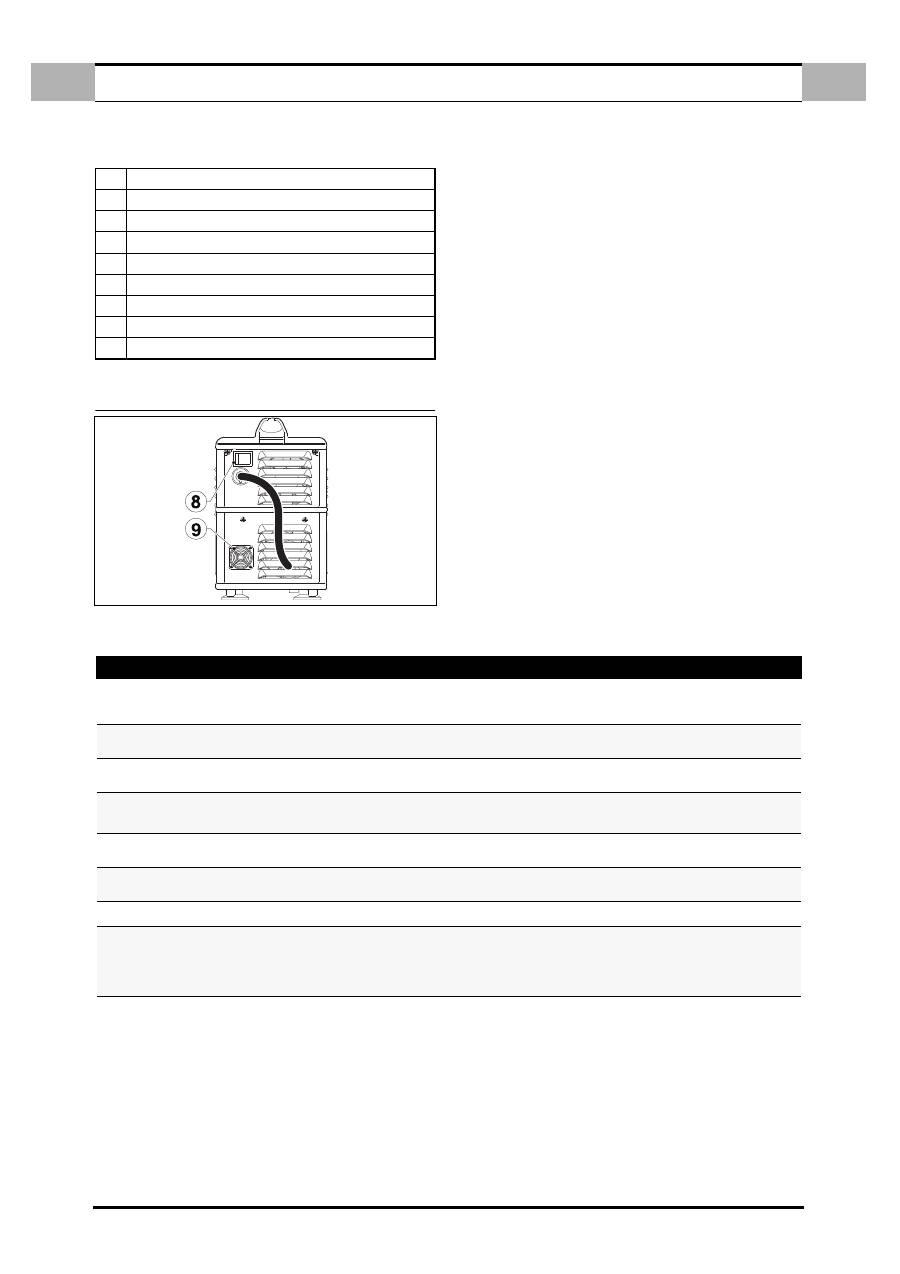

3.2
PAINEL POSTERIOR
Figura 2.
3.3
FUNÇÃO DOS COMANDOS
1.
INDICADOR DE DISTRIBUIÇÃO DE POTÊNCIA
(
Ref. 1
- Fig. 1 pag. 2)
O acendimento do LED indica que a máquina está pronta para iniciar o ciclo
de trabalho.
2.
INDICADOR DE ALARMES
(
Ref. 2
- Fig. 1 pag. 2)
O acendimento do LED indica a intervenção de um dos alarmes previstos,
concomitante à exibição no visor (
Ref. 3
- Fig. 1 pag. 2)
do relativo código
que pode ser identificado na tabela abaixo a qual indica as providências a
tomar.
Nesta condição o gerador não debita corrente.
3.
APARELHO DIGITAL
(
Ref. 3
- Fig. 1 pag. 2)
Visualiza a corrente programada do gerador ou de uma forma temporária:
✔
Mensagem de ligação.
✔
Versão do software.
✔
Tensão do maçarico ao pressionar a tecla (
Ref. 5
- Fig. 1 pag. 2) .
✔
Pressão do ar ao carregar a tecla (
Ref. 6
- Fig. 1 pag. 2) .
✔
Tipo de alarme (ALARMES), vide tabela 1.
✔
Tipo de erros da máquina (FAIL), vide tabela 2.
4.
FUNÇÕES DO APARELHO DIGITAL
(
Ref. 4
- Fig. 1 pag. 2)
O LED aceso assinala a grandeza exibida no visor:
✔
V.
✔
A.
✔
Bar.
Tabela n° 1 - ALARMES -
5.
TECLA DE FUNÇÃO: TENSÃO - CORRENTE
Pressionando a tecla (
Ref. 5
- Fig. 1 pag. 2) é possível exibir no visor (
Ref.
3
- Fig. 1 pag. 2) a tensão presente no maçarico.
A visualização da tensão é momentânea.
6.
TECLA DE LIGAÇÃO DO AR COMPRIMIDO
Pressionando a tecla (
Ref. 6
- Fig. 1 pag. 2) activa-se por um determinado
período o circuito pneumático da máquina exibindo a pressão de trabalho.
7.
BOTÃO DE REGULAÇÃO DA CORRENTE
Regula a corrente de corte (
Ref. 3
- Fig. 1 pag. 2)
8.
INTERRUPTOR ON/OFF
(
Ref. 8
- Fig. 2 pag. 3)
Este interruptor tem duas posições: ON (LED verde iluminado) e OFF (LED
desligado).
9.
FILTRO DE AR
(
Ref. 9
- Fig. 2 pag. 3)
Limpe segundo o programa de manutenção.
1
Indicador de distribuição de potência
2
Indicador de alarmes
3
Aparelho digital
4
Funções do aparelho digital (Volts - Ampères - Bar)
5
Tecla de função: tensão - corrente
6
Tecla de activação do ar comprimido
7
Botão de regulação
8
Interruptor ON/OFF
9
Filtro
MENSAGENS NO VISOR
SIGNIFICADO
ACÇÃO CORRECTIVA
- - -
Tensão de entrada insuficiente. Interruptor aberto
ou falta de corrente.
Corrija por conseguinte.
Se a condição de alarme persiste, interpele o fabri-
cante.
CUP
A protecção do maçarico não foi apertada correc-
tamente (gerador ligado).
Desligue o gerador.
Aperte correctamente a protecção e torne a ligá-lo.
HtA
Superaquecimento do conversor de potência.
Aguardar o reset do alarme (resfriamento da tem-
peratura interna).
ThA
(a piscar)
Aviso que o conversor de potência está a esquen-
tar (HtA).
Aguardar o reset do alarme (resfriamento da tem-
peratura interna).
CtA
Superaquecimento do compressor.
Aguardar o reset do alarme (resfriamento da tem-
peratura interna).
Air
Pressão do ar insuficiente
(inferior a 1,5 bar).
Interpele assistência técnica.
ScA
Curto-circuito de saída.
Desligue e torne a ligar o aparelho.
LSF
Desligamento do arco.
Controle o desgaste da protecção e do eléctrodo e
se desgastados substitua-os. Se a condição de
alarme persiste desligue a torne a ligar o gerador.
Se a condição de alarme retorna, interpele assis-
tência técnica.
INSTRUÇÕES DE UTILIZAÇÃO
P
(P) 4
P
4.0 INSTRUÇÕES DE UTILIZAÇÃO
a.
Ligue o gerador num local seco e ventilado.
b.
Carregue o interruptor ON/OFF (
Ref. 8
- Fig. 2 pag. 3) e aguarde a ligação do
gerador.
c.
Posicione a pinça de ligação à terra no peça a cortar e controle a conformi-
dade do contacto eléctrico.
d.
Programe a corrente de corte mediante o botão (
Ref. 7
- Fig. 1 pag. 2)
segundo os dados indicados na tabela.
e.
Posicione o maçarico na peça a cortar, carregue o botão e inicie o corte.
Manter o arco piloto aceso inutilmente reduz a duração do eléctrodo e do
maçarico.

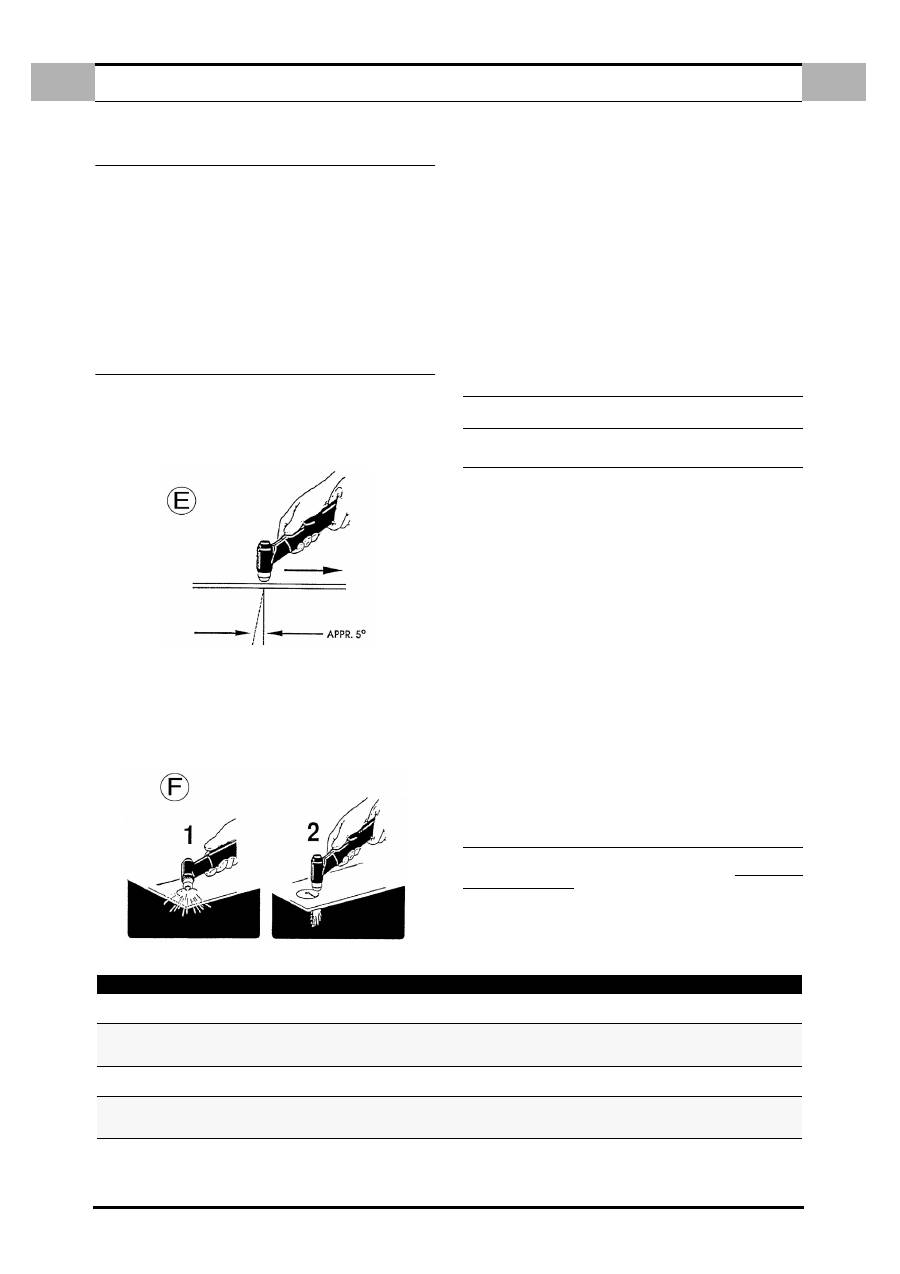

5.0 FUNCIONAMENTO DA TOCHA
Comece a cortar lentamente e aumente a velocidade para obter a qualidade de
corte desejada. Para iniciar um corte na borda da chapa, alinhe o centro da tocha
ao longo da chapa e carregue no interruptor de comando:
o arco de corte transferido irá escorvar na borda da chapa. Regule a velocidade de
modo a obter uma boa prestação de corte. A mistura plasma - ar cria um arco
recto (aço inoxidável, alumínio) ou um arco de união de 5¡
(Fig. E)
(Aço macio).
5.1
PERFURAÇÃO
Em algumas operações de corte, pode ser necessário iniciar o corte na superfície
interna da chapa e não a borda.
O retorno da chama da operação de perfuração pode limitar a duração dos com-
ponentes da tocha; por conseguinte, todos os trabalhos de perfuração devem ser
efectuados o mais rapidamente possível. Quando efectuar uma perfuração
(Fig.
F),
incline ligeiramente a tocha de modo que as partículas de retorno da chama sejam
expulsas pelo bico da tocha (e do operador) e não façam ricochete na tocha.
Limpe as escórias e as incrustações da cobertura de protecção e do bico o mais
rapidamente possível. A vaporização ou imersão da cobertura numa substância
que previna a formação de escórias reduz drasticamente a quantidade das mes-
mas.
NOTA: Observe os seguintes procedimentos em todas as operações de corte.
a.
No final do ciclo de trabalho, aguarde 5 minutos antes de desligar o gera-
dor. Este tempo é necessário para que o ventilador arrefeça e dissipe o calor
do aparelho.
b.
Para uma longa duração dos componentes, não utilize o arco piloto mais do
que o necessário.
c.
Manuseie os condutores da tocha com cuidado e proteja-os.
d.
Para a substituição dos materiais sujeitos a desgaste, utilize apenas a chave
de segurança.
RELEIA FREQUENTEMENTE AS PRECAUÇÕES DE SEGURANÇA FORNECIDAS NO
INÍCIO DESTE MANUAL
6.0 DEFEITOS DE CORTE COMUNS
Os problemas de corte mais comuns e as relativas causas são os seguintes:
Penetração insuficiente.
a.
Velocidade de corte excessiva.
b.
Potência insuficiente.
c.
Material muito espesso.
d.
Componentes do maçarico desgastados ou rotos.
O arco principal desliga-se.
a.
Velocidade de corte muito lenta.
b.
Espaço excessivo entre o bico do maçarico e a peça.
Formação de escórias.
a.
Pressão do gás errada
b.
Potência de corte errada.
Bicos queimados.
a.
Corrente demasiado alta.
b.
Bicos de corte danificados ou soltos.
c.
Bico encostado na peça.
d.
Excesso de escórias: pressão escassa do gás plasma.
7.0 PROBLEMAS, CAUSAS E SOLUÇÕES
Após ligar o aparelho é possível que o sistema assinale no visor (
Ref. 3
- Fig. 1
pag. 2) , os erros de funcionamento ilustrados na tabela abaixo. Estes erros são
reversíveis ou irreversíveis.
Tabela n° 2 - FAIL -
MENSAGENS NO VISOR
ACÇÃO CORRECTIVA
F14
Controle se a protecção está bem fixada.
Desligue e torne a ligar o gerador.
F10 - F11 - F12 - -F13
Desligue o gerador e torne a ligá-lo.
Se a condição de alarme retorna, contacte o centro de assistência técnica e
comunique o tipo de erro.
F 15
Não pressione o botão do maçarico ao ligar o gerador.
Desligue o gerador e torne a ligá-lo.
F20 - F30 - F51 - F52 - F53 - F54 -F55 - F56
Desligue o gerador e torne a ligá-lo.
Se a condição de alarme retorna, contacte o centro de assistência
e comunique o tipo de erro.
