CTA SHARP 6K: F
F: CTA SHARP 6K
F
(F) 1
F
SOMMAIRE
1.0
CARACTÉRISTIQUES TECHNIQUES
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
1.1
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
1.2
CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
1.3
ACCESSOIRES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
1.4
DUTY CYCLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
2.0
INSTALLATION
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
2.1
CONNEXION DU GÉNÉRATEUR AU RÉSEAU D’ALIMENTATION.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
2.2
CHOIX D'UN EMPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
2.3
DEPLACEMENT ET TRANSPORT DU GENERATEUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 2
3.0
COMMANDES: EMPLACEMENTS ET FONCTIONS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 3
3.1
PANNEAU AVANT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 3
3.2
PANNEAU ARRIÈRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 3
3.3
FONCTION COMMANDES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 3
4.0
INSTRUCTIONS D'UTILISATION
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 4
5.0
FONCTIONNEMENT DE LA TORCHE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 4
5.1
PERFORATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 4
6.0
DÉFAUTS COURANTS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 4
7.0
PROBLÈMES CAUSES ET INCONVÉNIENTS
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F - 4
PIÈCES DÉTACHÉES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .I - III
SCHEMA ELECTRIQUE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
CARACTÉRISTIQUES TECHNIQUES
F
(F) 2
F

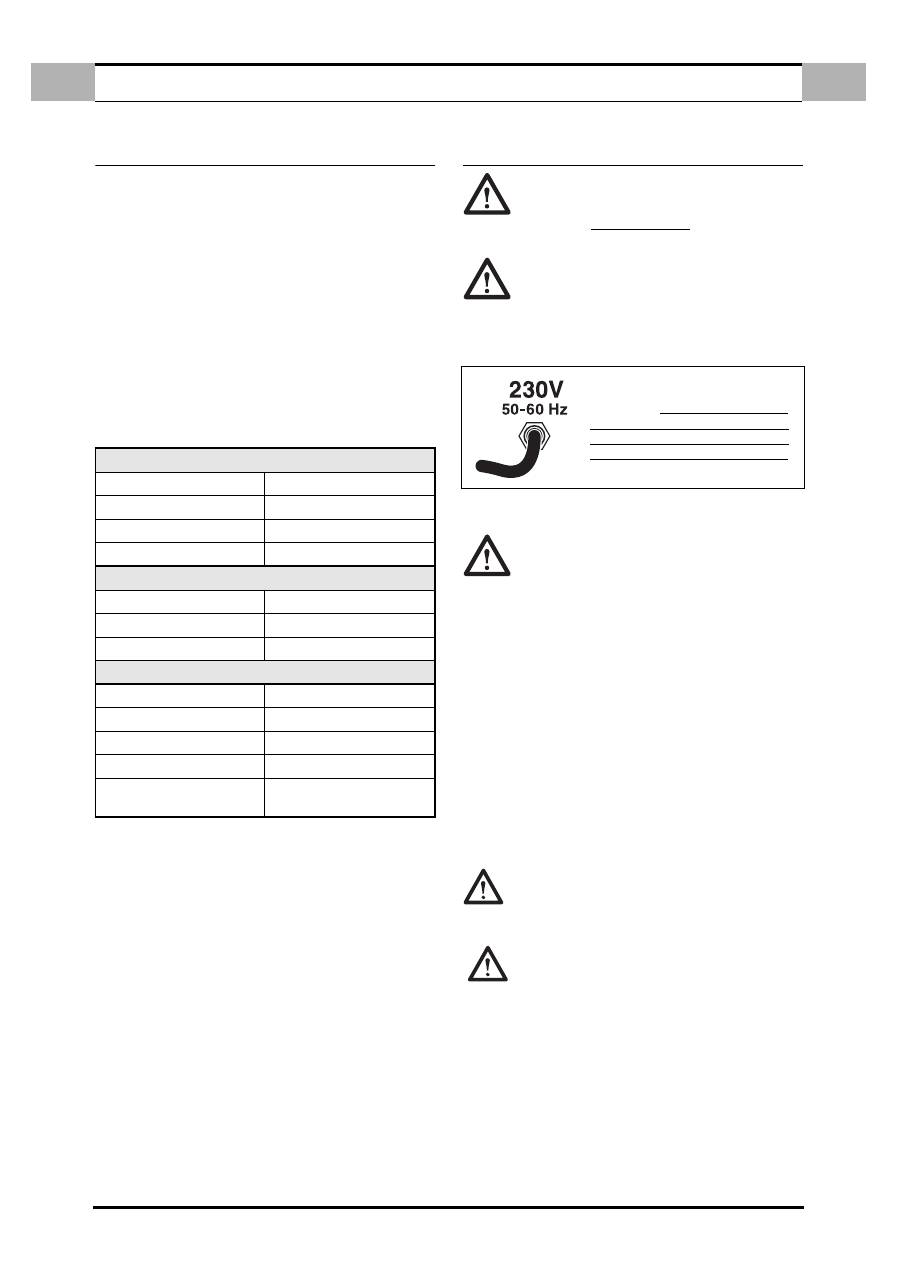

1.0 CARACTÉRISTIQUES TECHNIQUES
1.1
DESCRIPTION
L’installation est un générateur de courant continu moderne pour le découpage
au plasma, né de l’application de l’inverter. Cette technologie spéciale a permis de
construire des générateurs compacts, légers et très performants. Possibilité de
réglage, haut rendement et consommation d’énergie réduite en font un outil pré-
cieux, en mesure d’effectuer des découpages de qualité jusqu’à des épaisseurs de
6 mm.
Le générateur dispose d’un compresseur intégré, et ne nécessite pas de branche-
ment à une source d’air comprimé.
Le générateur est doté d’un circuit de rallumage automatique de l’arc, qui permet
un découpage idéal de structures métalliques à grille. En outre le générateur est
doté de systèmes de sécurité qui inhibent le circuit de puissance quand l’opéra-
teur entre en contact avec les parties sous tension de la machine. Il est possible
en outre de découper par le seul arc piloté jusqu’à des épaisseurs de 2 mm,
chose très utile quand on travaille des métaux peints sur lesquels il est impossible
d’accrocher la pince du positif.
1.2
CARACTÉRISTIQUES TECHNIQUES
PLAQUE DE DONNEES TECHNIQUES
1.3
ACCESSOIRES
Consulter les agents de zone ou le revendeur.
1.4
DUTY CYCLE
Le duty cycle est le pourcentage sur 10 minutes de découpage que le générateur
peut fournir à son courant nominal, pour une température ambiante de 40° C,
sans intervention de la protection thermostatique.
Si ceci devait intervenir, attendre le redémarrage du générateur avant de pouvoir
procéder au découpage (voir page IV).
NE PAS DÉPASSER LE CYCLE DE TRAVAIL MAXIMUM.
Le dépassement du cycle de travail indiqué sur la plaquette peut endommager le
générateur et annuler la garantie.
2.0
INSTALLATION
IMPORTANT : Avant de brancher, préparer ou utiliser l'appareil,
lire attentivement le chapitre RÈGLES DE SÉCURITÉ.
2.1
CONNEXION DU GÉNÉRATEUR AU RÉSEAU D’ALIMENTATION.
S’assurer que la prise d’alimentation est équipée du fusible
indiqué sur le tableau des données techniques placé sur le générateur. Tous
les modèles de générateur prévoient une compensa-tion des variations de
réseau. Pour chaque variation de +- 10%, on obtient une variation du courant
de soudage de +- 0,2%.
2.2
CHOIX D'UN EMPLACEMENT
Une installation spéciale peut être requise en présence
d'essence ou de liquides volatiles. Ne pas déplacer ou utiliser l'appareil si
celui-ci est instable et risque de se renverser.
Positionner l'équipement en respectant les consignes ci-dessous:
1.
L'opérateur doit pouvoir accéder librement aux organes de contrôle et de
réglage ainsi qu'aux connexions.
2.
Ne pas placer l'appareil dans des locaux petits et fermés. La ventilation du
poste est très importante. S'assurer que les ouies de ventilation ne soient
pas obstruées et qu'il n'existe aucun risque d'obstruction pendant le fonc-
tionnement, ceci afin d'éviter tout risque de surchauffe et d'endommage-
ment de l'appareil.
3.
Eviter les locaux sales et poussiéreux où la poussière pourrait être aspirée à
l'intérieur de l'appareil par le système de ventilation.
4.
L'équipement (y compris les câbles) ne doit pas constituer un obstacle à la
libre circulation et au travail des autres personnes.
5.
Placer l'appareil sur une surface stable afin d'éviter tout risque de chute ou
de renversement. Penser au risque de chute de l'appareil lorsque celui-ci
est placé dans des positions surélevées.
2.3
DEPLACEMENT ET TRANSPORT DU GENERATEUR
PROTECTION DE L'OPERATEUR
Casque - Gants - Chaussures de sécurité - Guêtres.
Son poids ne dépassant pas les 25 Kg, la soudeuse peut être sou-
levée par l'opérateur. Lire attentivement les prescriptions suivantes.
L’appareil a été conçu pour être soulevé et transporté. Ce transport est simple
mais doit être fait dans le respect de certaines règles:
1.
Ces opérations peuvent être faites par la poignée se trouvant sur le géné-
rateur.
2.
Avant de soulever ou déplacer l’appareil, débrancher le générateur et tous
les accessoires du secteur.
3.
L'appareil ne doit pas être remorqué, traîné ou soulevé à l'aide des câbles
électriques.
PRIMAIRE
Tensione monophasé
230V
Fréquence
50 / 60 Hz
Consommation effective
11A
Consommation maxi
16A
SECONDAIRE
Tension à vide
300V
Courante de découpage
10 ÷ 20A
Facteur de marche
20A ÷ 50%
Indice de protection
IP 23
Classe d’isolement
H
Poids
12 kg.
Dimensiones
mm 410 x 180 x 310
Norme
EN 60974.1 - EN 60974.7
EN 60974.10
AFIN D’ÉVITER TOUT DOMMAGE A
L’APPAREIL, CONTROLE QUE LA TEN-
SION DU RÉSEAU CORRESPONDE À
CELLE DU GÉNÉRATEUR AVANT DE
BRANCHER LA PRISE D’ALIMENTATION.
COMMANDES: EMPLACEMENTS ET FONCTIONS
F
(F) 3
F

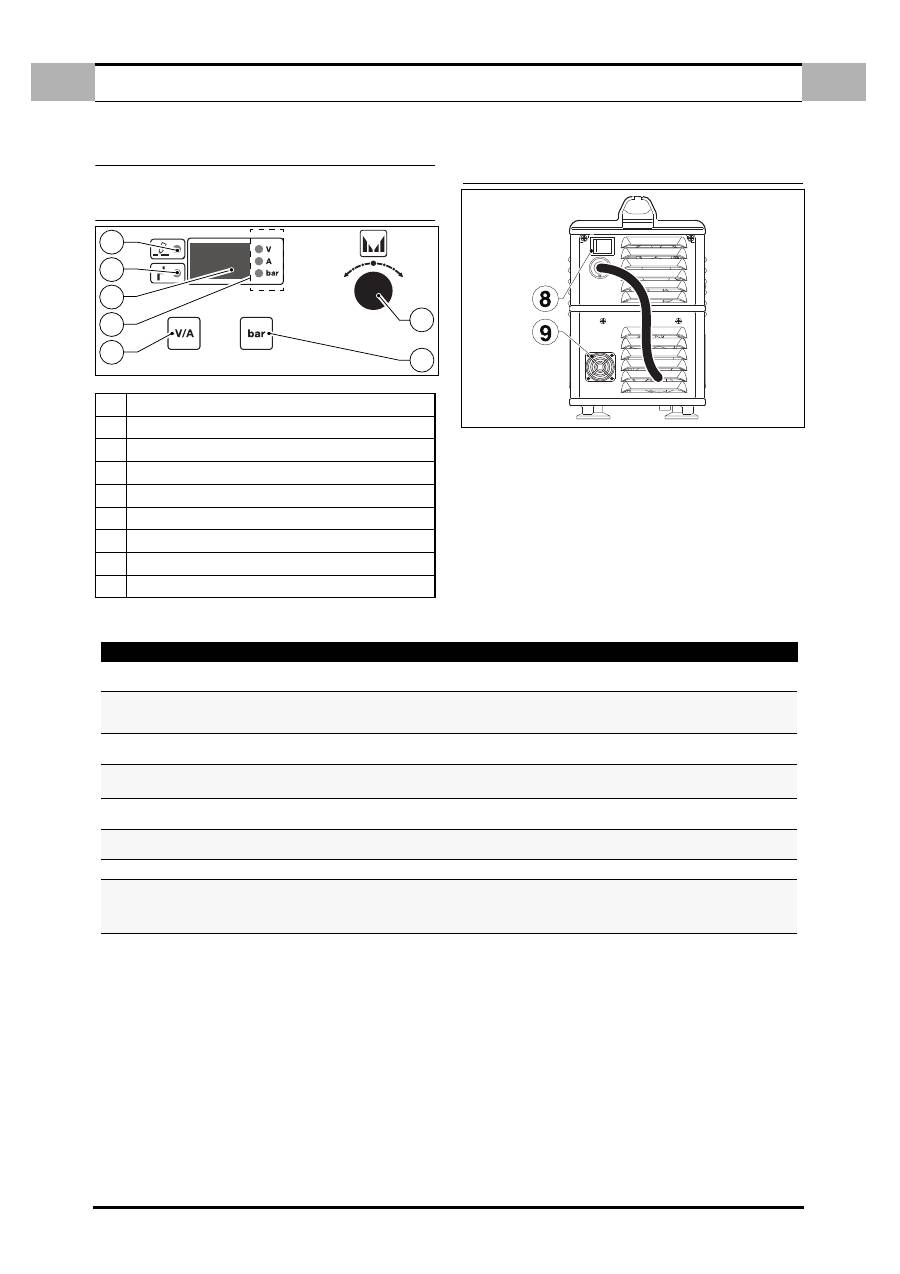

3.0 COMMANDES: EMPLACEMENTS ET FONCTIONS
3.1
PANNEAU AVANT
Figura 1.
3.2
PANNEAU ARRIÈRE
Figura 2.
3.3
FONCTION COMMANDES
1.
INDICATEUR DE DISTRIBUTION DE PUISSANCE
(
Rèf.1
- Fig. 1 pag. 3)
Quand la led est allumée la machine est prête au découpage.
2.
INDICATEUR D’INTERVENTION D’ALARMES
(
Rèf. 2
- Fig. 1 pag. 3)
Quand la led est allumée cela indique qu’une des alarmes prévues est inter-
venue, simultanément à la visualisation (
Rèf. 3
- Fig. 1 pag. 3) ) du type
d’alarme comme indiqué dans le tableau ci-dessous, avec les opérations
relatives à effectuer pour rétablir le fonctionnement normal du générateur.
Dans cette condition le générateur ne distribue pas de courant.
Table n° 1 - ALARME
3.
INSTRUMENT NUMÉRIQUE
(
Rèf. 3
- Fig. 1 pag. 3)
Visualise le courant programmé par le générateur et en alternative d’une
manière temporaire:
✔
Message d’allumage.
✔
Version du logiciel.
✔
Tension sur la torche en appuyant la touche (
Rèf. 5
- Fig. 1 pag. 3) .
✔
Pression de l’air en appuyant la touche (
Rèf. 6
- Fig. 1 pag. 3) .
✔
Typologie d’alarme (ALARMES), voìr table 1.
✔
Typologie d’erreur de la machine (FAIL),
voir
table 2.
4.
FONCTION INSTRUMENT NUMÉRIQUE
(
Rèf. 4
- Fig. 1 pag. 3)
La led allumée correspond à la grandeur affichée:
✔
Volt.
✔
Ampèr.
✔
Bar.
5.
TOUCHE TENSION COURAN
En appuyant (
Rèf. 5
- Fig. 1 pag. 3) on visualise (
Rèf. 3
- Fig. 1 pag. 3) ) la
tension présente sur la torche. La visualisation de la tension est temporaire.
6.
TOUCHE FONCTION AIR
En appuyant (Rèf. 6- Fig. 1 pag. 3) on active pendant un certain temps l’ins-
tallation d’air de la machine, avec visualisation de la pression de travail.
7.
MANETTE DE RÉGLAGE DU COURANT
Permet de régler le courant de découpage (Rèf. 7- Fig. 1 pag. 3) .
8.
ERRUPTEUR D’ALLUMAGE
(Rèf. 8- Fig. 2 pag. 3) Cet interrupteur a 2 positions, allumé (Voyant vert
allumé) ou éteint, qui correspondent à l’allumage et l’extinction du géné-
rateur.
9.
FILTRE AIR
(Rèf. 9- Fig. 2 pag. 3)
Effectuer le nettoyage selon le programme d’entretien.
1
Indicateur distribution puissance
2
Indicateur intervention alarmes
3
Instrument numérique
4
Fonction instrument numérique (Volt - Amp. - Bar)
5
Touche fonction tension - courant
6
Touche fonction air
7
Manette de réglage
8
Interrupteur d’allumage
9
Filtre air
3
6
7
4
1
2
5
DISPLAY
SIGNIFICATION
REPRENDRE - RESET
- - -
Tension d’entrée insuffisante. Interrupteur de ligne
ouvert ou absence de ligne.
Au rétablissement de l’alarme.
Si l’alarme persiste contacter le centre d’assistance.
CUP
La hotte de la torche n’est pas vissée correctement
(générateur allumé).
Eteindre le générateur,
Visser correctement la hotte et rallumer le
générateur.
HtA
Surtempérature du convertisseur de puissance.
Au rétablissement des conditions normales (Quand
la température interne a diminué).
ThA
(Clignotant)
Avis de l’approche de la surtempérature du convertis-
seur de puissance (HtA).
Au rétablissement des conditions normales (Quand
la température interne a diminué).
CtA
Surtempérature du compresseur
Au rétablissement des conditions normales (Quand
la température interne a diminué).
Air
Pression d’air insuffisante
Inférieur à 1,5 bar.
Contacter le centre d’assistance.
ScA
Court-circuit en sortie.
Eteindre et rallumer le générateur.
LSF
Extinction de l’arc.
Vérifier l’usure de la hotte et de l’électrode, Si usés,
remplacer. Si l’alarme persiste éteindre et rallumer
le générateur. Si l’alarme se reproduit contacter le
centre d’assistance.
INSTRUCTIONS D'UTILISATION
F
(F) 4
F
4.0 INSTRUCTIONS D'UTILISATION
a.
Brancher le générateur dans un endroit sec et disposant d’une ventilation
appropriée.
b.
Appuyer l’interrupteur d’allumage (Rèf. 8- Fig. 2 pag. 3) (Rèf. 8- Fig. 2 pag.
3) et attendre l’allumage du générate.
c.
Positionner la pince de masse sur la pièce à découper, en s’assurant du bon
contact électrique.
d.
Sélectionner le courant de découpage par la manette (Rèf. 7- Fig. 2 pag. 3)
en suivant les instructions du tableau ci-dessous.
e.
Se positionner sur la pièce à découper, appuyer le bouton torche et com-
mencer le découpage
Il est conseillé de ne pas maintenir inutilement l’arc pilote allumé en l’air de
façon à éviter l’usure de l’électrode et du gicleur.
RELIRE FRÉQUEMMENT LES RÈGLES DE SÉCURITÉ INDIQUÉES AU DÉBUT DE
CE MANUEL

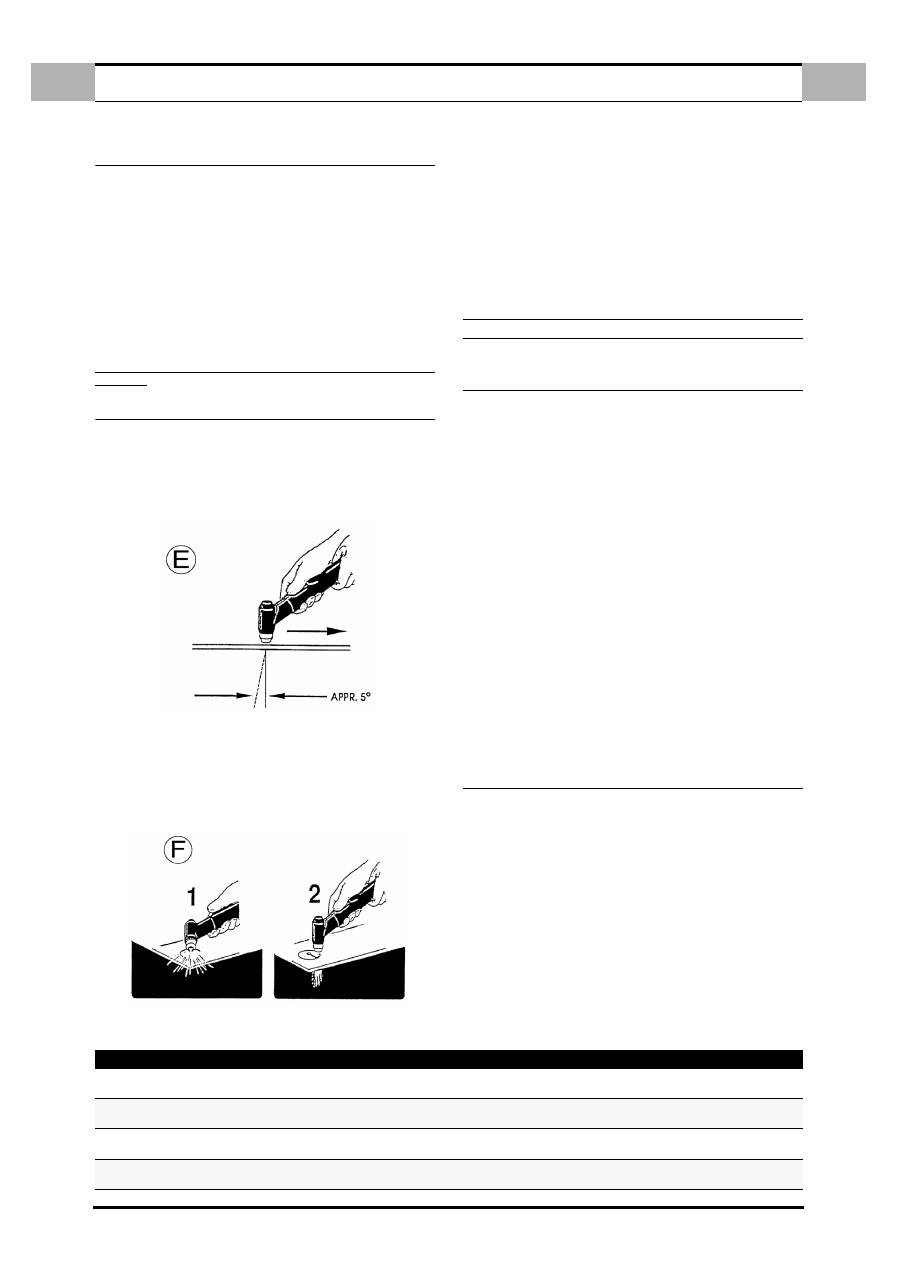

5.0 FONCTIONNEMENT DE LA TORCHE
Commencer à couper lentement puis augmenter progressivement la vitesse
d'avance jusqu'à obtentio d'une découpe de bonne qualité. Pour commencer une
découpe au bord de la tôle, aligner le centre de la torche avec le bord de la pièce et
presser le poussoir de commande: l'arc s'amorce alors sur le bord de la tôle.
Régler la vitesse de façon à obtenir une découpe propre. Le système plasma air
crée un arc droit (acier inox, aluminium) ou un arc d'attaque de 5° (
Fig. E
) (Acier
doux). L'arc varie en fonction de la vitesse, du matériau et de l'épaisseur.
5.1
PERFORATION
Il peut être parfois nécessaire de commencer la découpe à l'intérieur de la surface
plutôt que sur le bord de la tôle.
Le retour de flamme provoqué par l'opération de perforation peut diminuer la
durée de vie des composants de la torche.
Ceci implique donc d'effectuer la perforation le plus rapidement possible. Pour
effectuer une perforation (
Fig. F
),
NOTE. Les conseils suivants doivent être suivis pour toutes les opérations de
découpage:
a.
Attendre 5 minutes après la fin du découpage avant d'arrêter l'appareil, afin
de permettre au ventilateur de refroidissement de dissiper la chaleur pré-
sente à l'intérieur du poste.
b.
Pour garantir une bonne longévité des composants, ne pas faire fonctionner
l'arc pilote plus longtemps que nécessaire.
c.
Manipuler les conducteurs de la torche avec soin et les protéger des risques
de détérioration.
d.
Pour remplacer les pièces d'usure, n'utiliser que la clé fournie en dotation.
RELIRE FRÉQUEMMENT LES RÈGLES DE SÉCURITÉ.
6.0 DÉFAUTS COURANTS
Sont énumérés ci-dessous les défauts les plus couramment constatés et leurs
causes possibles
Pénétration insuffisante.
a.
Vitesse d'avance excessive.
b.
Puissance insuffisante.
c.
Épaisseur du matériau trop importante.
d.
Composants de la torche usés ou endommagés.
L'arc principal s'éteint.
a.
Vitesse d'avance trop lente.
b.
Distance trop grande entre la torche et la pièce.
Formation de scories.
a.
Mauvaise pression de l'air comprimé.
b.
Puissance de coupe non adéquate.
Buse brûlée.
a.
Courant de coupe trop fort.
b.
Buse endommagée ou desserrée.
c.
Buse en contact avec la pièce.
Scories excessives : pression d'air trop faible.
7.0 PROBLÈMES CAUSES ET INCONVÉNIENTS
Après l’allumage le générateur peut donner des erreurs de fonctionnement visuali-
sées sur l’afficheur (Rèf. 3- Fig. 1 pag. 3) comme indiqué sur le tableau. Ces
erreurs peuvent être rétablies ou sont irréversibles.
Table n° 2 - FAIL
DISPLAY
REPRENDRE - RESET
F14
S’assurer que la hotte est insérée correctement.
Eteindre et rallumer le générateur.
F10 - F11 - F12 - -F13
Eteindre et rallumer le générateur.
Si l’erreur persiste appeler le centre d’assistance et communiquer le type d’erreur.
F 15
Vérifier que le bouton de la torche n’est pas appuyé pendant l’allumage du générateur.
Eteindre et rallumer le générateur.
F20 - F30 - F51 - F52 - F53 - F54 - F55 - F56
Eteindre et rallumer le générateur.
i l’erreur persiste “fail”appeler le centre d’assistance et communiquer le type d’erreur.
