CTA SHARP 6K: I
I: CTA SHARP 6K
I
(I) 1
I
INDICE GENERALE
1.0
DESCRIZIONE E CARATTERISTICHE TECNICHE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
1.1
DESCRIZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
1.2
CARATTERISTICHE TECNICHE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
1.3
ACCESSORI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
1.4
DUTY CYCLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
2.0
INSTALLAZIONE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
2.1
CONNESSIONE DEL GENERATORE ALLA RETE DI ALIMENTAZIONE. . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
2.2
POSIZIONAMENTO DEL GENERATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
2.3
MOVIMENTAZIONE E TRASPORTO DEL GENERATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
3.0
COMANDI: POSIZIONE E FUNZIONE
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
3.1
PANNELLO ANTERIORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 2
3.2
PANNELLO POSTERIORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 3
3.3
FUNZIONE COMANDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 3
4.0
ISTRUZIONI D’IMPIEGO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 3
5.0
FUNZIONAMENTO DELLA TORCIA
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 4
5.1
PERFORAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 4
6.0
DIFETTI COMUNI DI TAGLIO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I - 4
7.0
PROBLEMI CAUSE ED INCONVENIENTI
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .I - 4
LISTA PEZZI DI RICAMBIO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .I - III
SCHEMA ELETTRICO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . V
DESCRIZIONE E CARATTERISTICHE TECNICHE
I
(I) 2
I
1.0 DESCRIZIONE E CARATTERISTICHE TECNICHE
1.1
DESCRIZIONE
L’impianto è un moderno generatore di corrente continua per il taglio al plasma,
nato grazie all’applicazione dell’inverter.
Questa particolare tecnologia ha permesso la costruzione di generatori compatti e
leggeri, con prestazioni ad alto livello.
Possibilità di regolazioni, alto rendimento e consumo energetico contenuto ne
fanno un ottimo mezzo di lavoro, in grado di effettuare tagli di qualità fino a spes-
sori di 6 mm .
Il generatore ha un compressore integrato, per cui non necessita di collegamento
ad alcuna fonte di aria compressa.
Il generatore è dotato di circuito di reinnesco automatico dell’arco, che permette
di tagliare in modo ottimo strutture metalliche a griglia.
Inoltre il generatore è dotato di sistemi di sicurezza, che inibiscono il circuito di
potenza quando l’operatore entra in contatto con parti in tensione della macchina.
È possibile inoltre tagliare con il solo arco pilota fino a spessori di 2mm cosa
molto utile quando si hanno dei metalli verniciati su cui non è possibile connettere
la pinza del positivo.
1.2
CARATTERISTICHE TECNICHE
TARGA DATI
1.3
ACCESSORI
Consultare gli agenti di zona o il rivenditore.
1.4
DUTY CYCLE
Il duty cycle è la percentuale di 10 minuti che il generatore può tagliare alla sua
corrente nominale, considerando una temperatura ambiente di 40° C, senza
l’intervento della protezione termostatica.
Se questa dovesse intervenire, occorre aspettare il ripristino del generatore prima
di poter tagliare (Vedi pagina IV).
NON SUPERARE IL CICLO DI LAVORO MASSIMO.
Superare il ciclo di lavoro dichiarato in targa dati, può danneggiare il generatore e
annullare la garanzia.
2.0 INSTALLAZIONE
IMPORTANTE: Prima di collegare, preparare o utilizzare l'attrez-
zatura, leggere attentamente le PRESCRIZIONI DI SICUREZZA.
2.1
CONNESSIONE DEL GENERATORE ALLA RETE DI ALIMENTAZIONE.
Accertarsi che la presa d'alimentazione sia dotata del fusibile
indicato nella tabella tecnica posta sul generatore. Tutti i modelli di genera-
tore prevedono una compensazione delle variazioni di rete. Per variazione
±10% si ottiene una variazione della corrente di taglio del ± 0,2%.
2.2
POSIZIONAMENTO DEL GENERATORE
Speciali installazioni possono essere richieste dove sono presenti
oli o liquidi combustibili o gas combustibili. Si prega di contattare le autorità com-
petenti. Quando si installa il generatore essere sicuri che le seguenti prescrizioni
siano state rispettate:
1.
L’operatore deve avere facile accesso ai comandi ed ai collegamenti
dell’attrezzatura.
2.
Controllare che il cavo di alimentazione ed il fusibile della presa ove si col-
lega il generatore siano adeguati alla corrente richiesta dalla stessa.
3.
Non posizionare l’attrezzatura in ambienti angusti: l’areazione del genera-
tore è molto importante, evitare luoghi molto polverosi o sporchi, dove
polvere o altri oggetti potrebbero venire aspirati dall’impianto.
4.
L’apparecchiatura (Cavi compresi) non deve essere d’intralcio al passaggio
o al lavoro d’altri.
5.
L’apparecchiatura deve avere una posizione sicura, onde evitare pericoli di
caduta o rovesciamento. Quando il generatore viene posta in un luogo
sopraelevato, esiste il pericolo di una potenziale caduta.
2.3
MOVIMENTAZIONE E TRASPORTO DEL GENERATORE
PROTEZIONE OPERATORE:
Casco - Guanti - Scarpe di sicurezza - Ghette
Il generatore non supera il peso di 25 Kg. e può essere sollevata
dall’operatore. Leggere bene le prescrizioni seguenti.
Il generatore è stato progettato per il sollevamento e il trasporto. Il trasporto
dell’attrezzatura è semplice ma deve essere compiuto rispettando le regole qui
riportate:
1.
Tali operazioni possono essere eseguite per mezzo della maniglia presente
sul generatore.
2.
Scollegare dalla rete di alimentazione il generatore e tutti gli accessori dallo
stesso, prima del sollevamento o spostamento.
3.
L’attrezzatura non dev’essere sollevata, trascinata o tirata con l’ausilio dei
cavi torcia o massa.

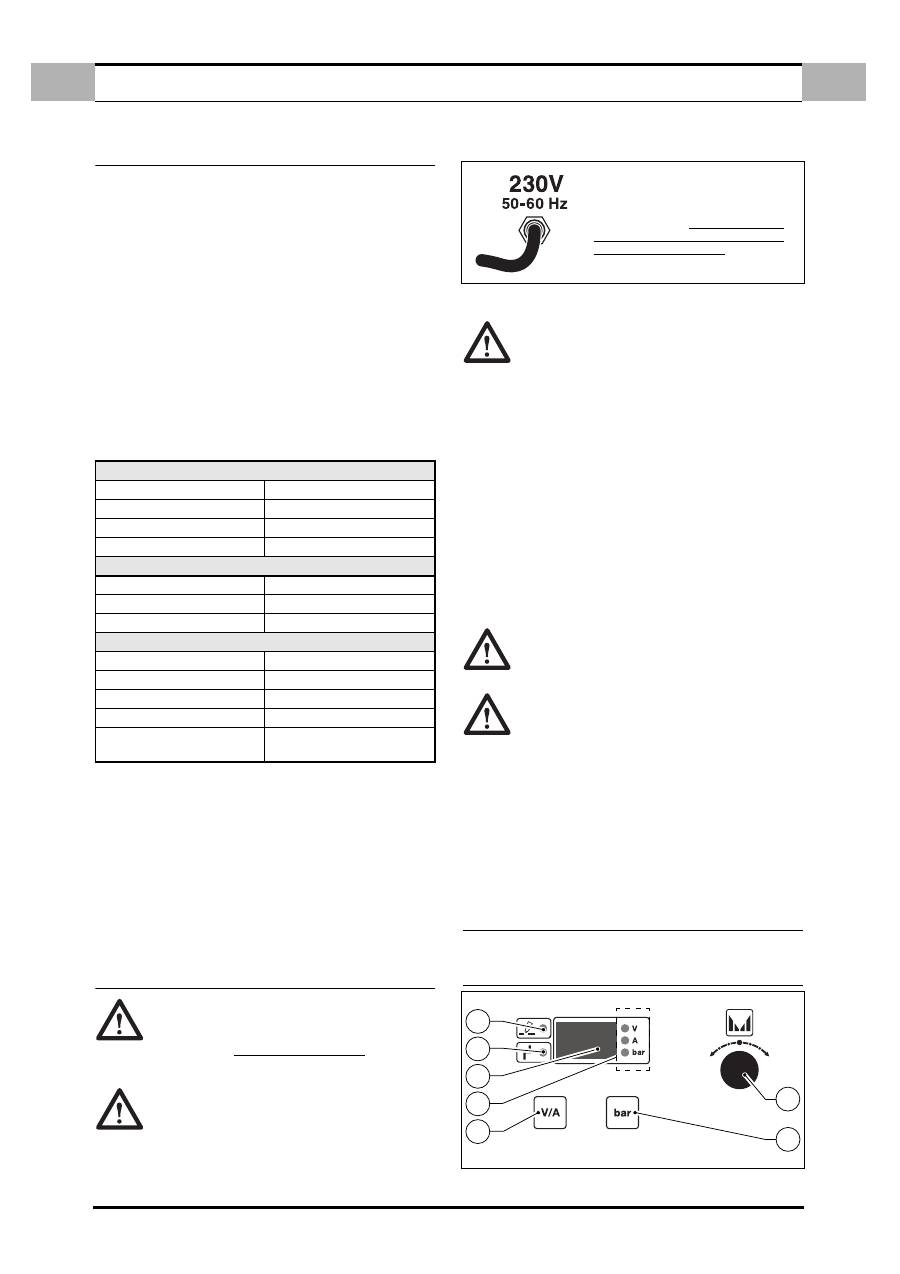

3.0 COMANDI: POSIZIONE E FUNZIONE
3.1
PANNELLO ANTERIORE
Figura 1.
PRIMARIO
Tensione monofase
230V
Frequenza
50 / 60 Hz
Consumo effettivo
11A
Consumo massimo
16A
SECONDARIO
Tensione a vuoto
300V
Corrente di taglio
10 ÷ 20A
Ciclo di lavoro
20A ÷ 50%
Indice di protezione
IP 23
Classe di isolamento
H
Peso
12 kg.
Dimensioni
mm 410 x 180 x 310
Norme
EN 60974.1 - EN 60974.7
EN 60974.10
PRIMA DI INSERIRE LA SPINA DI ALIMEN-
TAZIONE, ONDE EVITARE LA ROTTURA
DEL GENERATORE, CONTROLLARE CHE
LA TENSIONE DI LINEA CORRISPONDA
ALL’ALIMENTAZIONE VOLUTA.
3
6
7
4
1
2
5
ISTRUZIONI D’IMPIEGO
I
(I) 3
I

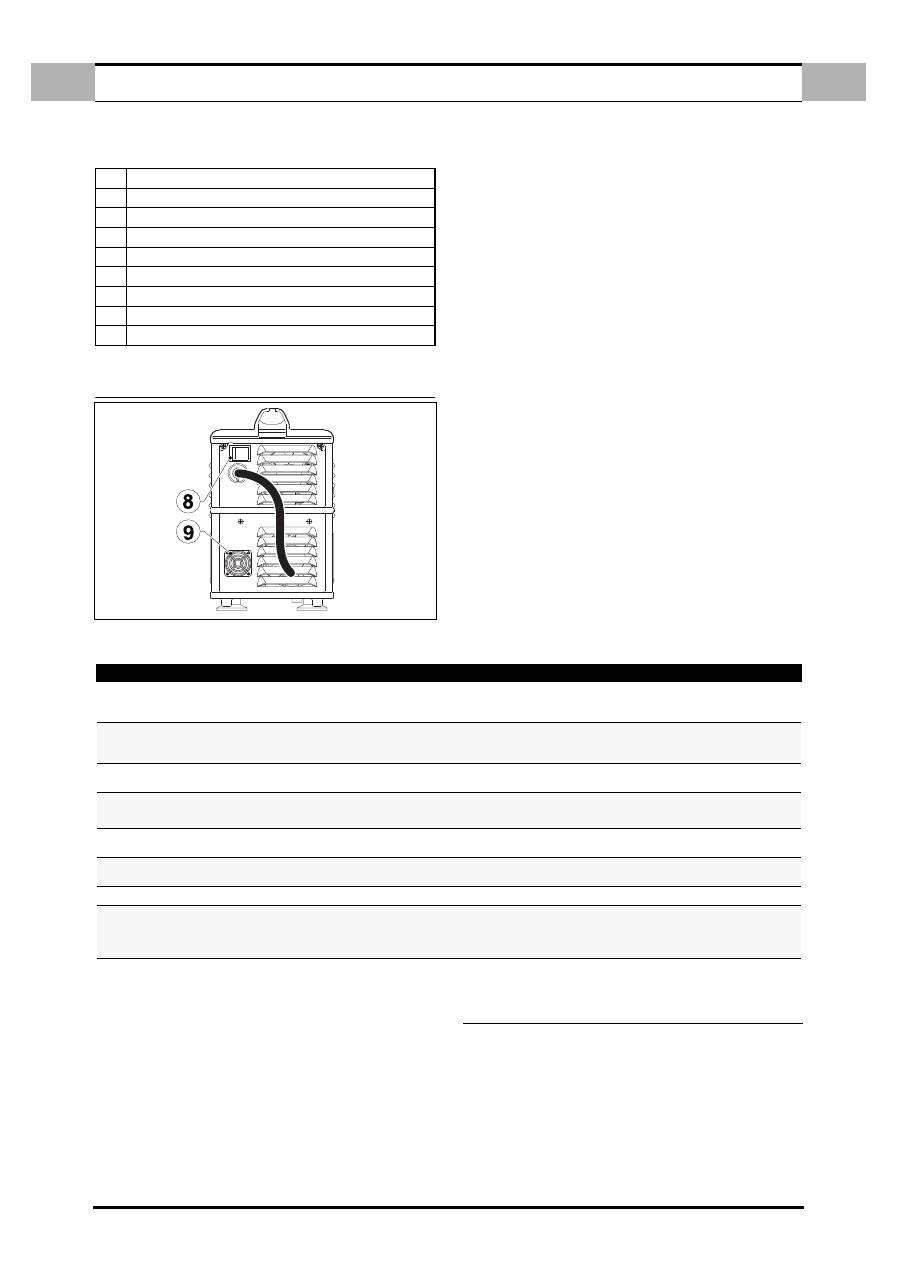

3.2
PANNELLO POSTERIORE
Figura 2.
3.3
FUNZIONE COMANDI
1.
INDICATORE EROGAZIONE POTENZA
(Rif.
1
- Fig. 1 pag. 2) Quando il led è acceso la macchina è pronta per il
taglio.
2.
INDICATORE INTERVENTO ALLARMI
(Rif.
2
- Fig. 1 pag. 2)
Quando il led è acceso indica che uno degli allarmi previsti è intervenuto,
contemporaneamente sul display (Rif.
3
- Fig. 1 pag. 2) appare il tipo di
allarme come da tabella sotto riportata, con le relative operazioni da ese-
guire per ripristinare il generatore.
In questa condizione il generatore non eroga corrente
3.
STRUMENTO DIGITALE
(Rif. 3 - Fig. 1 pag. 2) Visualizza la corrente impostata dal generatore ed in
alternativa in maniera temporanea :
✔
Messaggio d’accensione.
✔
Versione del sofware.
✔
Tensione sulla torcia premendo il tasto (Rif. 5 - Fig. 1 pag. 2) .
✔
Pressione dell’aria premendo il tasto (Rif. 6 - Fig. 1 pag. 2) .
✔
Tipologie d’allarme (ALLARMI), vedi tabella 1.
✔
Tipologie di errore della macchina (FAIL), vedi tabella 2.
4.
FUNZIONE STRUMENTO DIGITALE
(
Rif. 4
- Fig. 1 pag. 2)
Il led acceso corrisponde la grandezza visualizzata sul display:
✔
Volt.
✔
Amper.
✔
Bar.
Tabella n° 1 - ALLARMI -
5.
TASTO TENSIONE CORRENTE
Premendo il tasto (
Rif. 5
- Fig. 1 pag. 2) si può visualizzare sul display (
Rif.
3
- Fig. 1 pag. 2) la tensione presente sulla torcia.
La visualizzazione della tensione è temporanea.
6.
TASTO FUNZIONE ARIA
Premendo il tasto (
Rif. 6
- Fig. 1 pag. 2) si attiva per un determinato peri-
odo l’impianto aria della macchina, con visualizzazione della pressione di
lavoro.
7.
MANOPOLA DI REGOLAZIONE DELLA CORRENTE
Permette la regolazione della corrente di taglio (
Rif. 3
- Fig. 1 pag. 2)
8.
INTERRUTTORE D’ACCENSIONE
(
Rif. 8
- Fig. 2 pag. 3)
Questo interruttore ha 2 posizioni acceso (Luce verde illuminata) o spento,
che corrispondono all’accensione ed allo spegnimento del generatore.
9.
FILTRO ARIA (Rif. 9
- Fig. 2 pag. 3)
eseguire la pulizia secondo il programma di manutenzione.
4.0 ISTRUZIONI D’IMPIEGO
a.
Collegare il generatore in un luogo asciutto e con ventilazione appropriata.
b.
Premere l’interruttore di accensione (Rif.
8
- Fig. 2 pag. 3) ed attendere
l’accensione del generatore.
c.
Posizionare la pinza di massa sul pezzo da tagliare, assicurandosi che vi sia
un buon contatto elettrico.
d.
Scegliere la corrente di taglio tramite la manopola (
Rif. 7
- Fig. 1 pag. 2)
seguendo i dati indicati nella tabella sottostante.
e.
Posizionarsi sul pezzo da tagliare, premere il pulsante torcia ed iniziare il
taglio.
1
Indicatore erogazione potenza
2
Indicatore intervento allarmi
3
Strumento digitale
4
Funzione strumento digitale (Volt - Amp. - Bar)
5
Tasto funzione tensione - corrente
6
Tasto funzione aria
7
Manopola di regolazione
8
Interruttore accensione
9
Filtro aria
DISPLAY
SIGNIFICATO
RIPRISTINO
- - -
Tensione d’ingresso insufficiente. Interruttore di
linea aperto o mancanza linea.
Al rientro dell’allarme.
Se l’allarme persiste contattare il centro assi-
stenza.
CUP
La cappa della torcia non è avvitata correttamente
(A generatore acceso).
Spegnere il generatore,
Avvitare correttamente la cappa e riaccendere il
generatore.
HtA
Sovratemperatura del convertitore di potenza.
Al rientro dell’allarme (Quando la temperatura
interna si è abbassata).
ThA
(In forma lampeggiante)
Avviso dell’avvicinarsi alla sovratemperatura del
convertitore di potenza (HtA).
Al rientro dell’allarme (Quando la temperatura
interna si è abbassata).
CtA
Sovratemperatura del compressore .
Al rientro dell’allarme (Quando la temperatura
interna si è abbassata).
Air
Pressione dell’aria insufficiente
a 1,5 bar.
Contattare il centro assistenza .
ScA
Corto circuito in uscita.
Spegnere e riaccendere il generatore.
LSF
Spegnimento dell’arco.
Verificare l’usura della cappa e dell’eletttrodo e se
usurati sostituirli.Se l’allarme persiste spegnere e
riaccendere il generatore. Se l’allarme si ripresenta
chiamare il centro assistenza.
FUNZIONAMENTO DELLA TORCIA
I
(I) 4
I
SI CONSIGLIA DI NON MANTENERE INUTILMENTE L’ARCO PILOTA ACCESO IN
ARIA IN MODO DA EVITARE L’USURA DELL’ELETTRODO E DELL’UGELLO

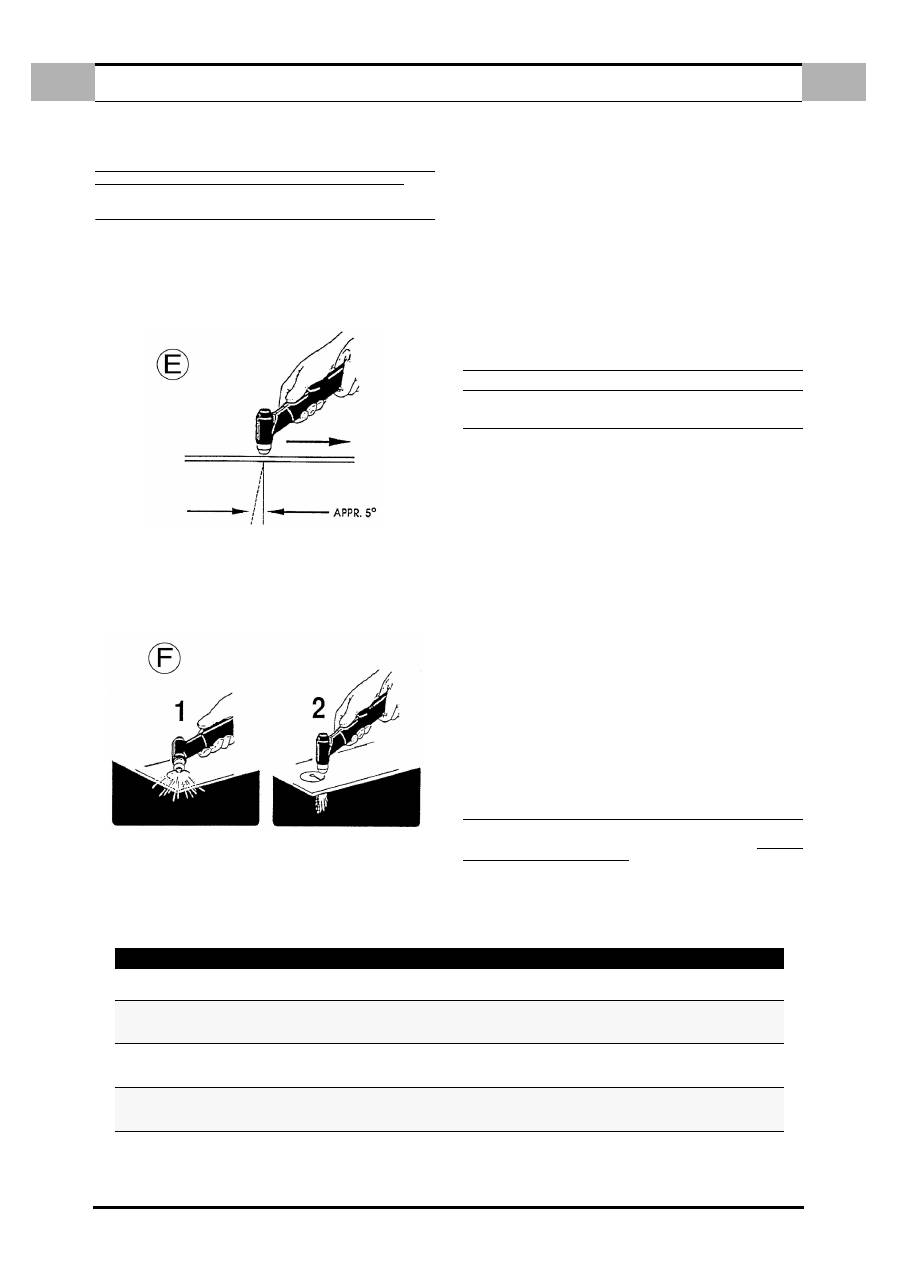

5.0 FUNZIONAMENTO DELLA TORCIA
Incominciare a tagliare lentamente e aumentare la velocità per ottenere la qualità
di taglio desiderata. Per iniziare un taglio sul bordo della lamiera, allineare il cen-
tro della torcia lungo il bordo della lamiera e premere l’interuttore di comando:
allora, l’arco di taglio trasferito si innescherà sul bordo della lamiera. Regolare la
velocità in modo da ottenere una buona prestazione di taglio. Il plasma aria crea
un arco diritto (acciaio inox, alluminio) oppure, un arco d’attacco da 5° (Fig.E)
(Acciaio dolce).
5.1
PERFORAZIONE
In alcune operazioni di taglio potrebbe essere necessario iniziare il taglio
all’interno della superficie della lamiera anzichè dal bordo della lamiera.
Il ritorno di fiamma dell’operazione di perforazione può abbreviare la durata dei
componenti della torcia; pertanto, tutto il lavoro di perforazione deve essere effet-
tuato più rapidamente possibile. Quando si effettua una perforazione (
Fig.F
),
inclinare la torcia leggermente in modo che le particelle del ritorno di fiamma ven-
gano soffiate via dall’ugello della torcia (e dall’operatore) anzichè rimbalzare sulla
torcia stessa.
Ripulire le scorie e le incrostazioni dalla cappa di schermatura e dall’ugello appena
possibile. La spruzzatura oppure l’immersione della cappa di schermatura in una
sostanza antiscorie minimizza la quantità di incrostazioni che aderiscono alla
medesima.
NOTA: I seguenti suggerimenti devono essere seguiti per tutte le operazioni di
taglio.
a.
Aspettare 5 minuti prima di arrestare il generatore una volta ultimate le
operazioni di taglio. Questo permette al ventilatore di raffreddare e dissi-
pare il calore dall’apparecchio.
b.
Per una lunga durata dei componenti non far funzionare l’arco pilota più a
lungo di quanto non sia necessario.
c.
Manipolare i conduttori della torcia con cura e proteggerli da danni.
d.
Per la sostituzione dei materiali d’usura usare solo la chiave di sicurezza.
RILEGGERE FREQUENTEMENTE LE PRECAUZIONI DI SICUREZZA.
6.0 DIFETTI COMUNI DI TAGLIO
Sotto elencati i problemi di taglio comuni dalle cause probabili di ognuno:
Penetrazione insufficiente.
a.
Velocità di taglio eccessiva.
b.
Potenza insufficiente.
c.
Spessore del materiale eccessivo.
d.
Componenti torcia usurati o danneggiati.
L’arco principale si spegne.
a.
Velocità di taglio troppo lenta.
b.
Spazio tra ugello torcia e pezzo eccessivo.
Formazione di scorie.
a.
Pressione del gas errata
b.
Potenza di taglio sbagliata.
Ugelli bruciacchiati.
a.
Corrente elevata.
b.
Ugelli di taglio danneggiati o allentati.
c.
Ugello a contatto con il pezzo.
d.
Scorie eccessive: pressione del gas plasma ridotta.
7.0 PROBLEMI CAUSE ED INCONVENIENTI
Dopo l’accensione il generatore pùo dare degli errori di funzionamento visualiz-
zati sul display (
Rif. 3
- Fig. 1 pag. 2) come da tabella sotto allegata.
Tali errori
sono ripristinabili oppure irreversibili.
TABELLA n° 1 - FAIL -
DISPLAY
RIPRISTINO
F14
Assicurarsi che la cappa sia inserita correttamente.
Spegnere e riaccendere il generatore
F10 - F11 - F12 - -F13
Spegnere e riaccendere il generatore.
Se il fail persiste chiamare il centro assistenza
e comunicare il tipo di errore.
F 15
Assicurarsi che il pulsante torcia
non sia premuto durante l’accensione del generatore.
Spegnere e riaccendere il generatore.
F20 - F30 - F51 - F52 - F53 - F54 -F55 - F56
Spegnere e riaccendere il generatore.
Se il “fail” persiste chiamare il centro assistenza
e comunicare il tipo di errore.
