Z87 Extreme9/ac

1 Giriş

ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z87 Extreme9/ac

anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve

dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.

Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu dokümantasyonun içeriği

herhangi bir bildirimde bulunulmaksızın değiştirilebilir. Bu dokümantasyon üzerinde herhangi

bir değişiklik yapılması halinde, güncellenmiş sürüm, herhangi bir bildirim yapılmaksızın AS-

Rock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız,

lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA

kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi

http://www.asrock.com.

1.1 Ambalaj İçeriği

•

ASRock Z87 Extreme9/ac Anakartı (ATX Form Faktörü)

•

ASRock Z87 Extreme9/ac Hızlı Kurulum Kılavuzu

Türkçe

•

ASRock Z87 Extreme9/ac Destek CD'si

•

10 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)

•

1 x I/O Panel Kalkanı

Türkçe

•

2 x ASRock SLI_Bridge Kartı

•

1 x ASRock SLI_Bridge_3S Kartı

•

1 x ASRock 3-Way SLI Bridge Kartı

•

1 x ASRock Wi-SD Kutusu

•

12 Vida (Wi-SD Kutusu için)

•

1 x USB 3.0 Kablo

112 113

Z87 Extreme9/ac

1.2 Özellikler

Platform

•

ATX Form Faktörü

•

Premium Gold Sığa tasarımı (%100 Japon-malı kaliteli İletken

Polimer Sığalar)

•

Çoklu Filtre Kapağı (MFC) (Farklı gürültüleri 3 farklı

kapasitörle ltreleyin: DIP katı kapak, POSCAP ve MLCC)

A-Stili

•

Home Cloud

TM

•

Purity Sound

•

802.11ac WiFi

.

TM

CPU

•

4

Nesil Intel® Core

İşlemcisini destekleyen LGA1150 yuvası

•

Dijital Güç Tasarımı

•

12 Güç Saası Tasarımı

•

Çi Yığınlı MOSFET (DSM)

®

•

Intel

Turbo Boost 2.0 Teknolojisini destekler

®

•

Intel

K Serisi kilitsiz işlemci özelliğini destekler

Türkçe

•

ASRock BCLK tam aralıklı Hız Aşırtma

Türkçe

®

Yonga

•

Intel

Z87

kümesi

Bellek

•

Çi Kanallı DDR3 Bellek Teknolojisi

•

4 x DDR3 DIMM yuvaları

•

DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC)/1866(

OC)/1600/1333/1066 ECC olmayan, ara belleğe alınmamış

belleği destekler

•

Maksimum sistem belleği kapasitesi: 32GB(bkz. DİKKAT

ikazı)

®

•

Intel

Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler

•

Bozunumsuz Yuva

112 113

Z87 Extreme9/ac

Genişletme

•

5 x PCI Express 3.0 x16 yuva (PCIE1/PCIE2/PCIE3/PCIE4/

Yuvası

PCIE6: x16'da (PCIE2) tek; x16'da (PCIE1) / x16'da (PCIE4)

çi; x8'de (PCIE1) / x8'de (PCIE3) / x16'da (PCIE4) üçlü;

x8'de (PCIE1) / x8'de (PCIE3) / x8'de (PCIE4) / x8'de (PCIE6))

dörtlü

* PCIE2 yuvası kullanılıyorsa PCIE1, PCIE3, PCIE4 ve PCIE6

yuvaları devre dışı bırakılacaktır.

•

1 x PCI Express 2.0 x1 yuva

•

1 x mini PCI Express yuvası: WiFi + BT modülü için

•

PLX PEX 8747 ve PLX PEX 8608 gömülü

TM

TM

•

AMD Quad CrossFireX

, 4-Way CrossFireX

, 3-Way

TM

TM

CrossFireX

ve CrossFireX

destekler

TM

TM

TM

TM

•

NVIDIA® Quad SLI

, 4-Way SLI

, 3-Way SLI

ve SLI

destekler

Grakler

•

Intel® HD Graphics Dahili Görselleri ile VGA çıktıları,

yalnızca GPU entegre edilmiş işlemciler ile desteklenir.

•

Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC

Türkçe

(S3D) ve MPEG-2 Full HW Encode1, Intel® Quick Sync Video,

Intel® InTruTM 3D, Intel® Clear Video HD Teknolojisi, Intel®

InsiderTM, Intel® HD Graphics 4400/4600 ile Intel® Quick

Türkçe

Sync Video

•

Pixel Shader 5.0, DirectX 11.1

•

Maksimum paylaşılan bellek 1792MB

•

İki VGA Çıkışı seçeneği: HDMI ve DisplayPort/underbolt

bağlantı noktaları

•

Üçlü Monitör Desteği

•

4K × 2K (4096x2304) @ 24Hz'ye kadar çözünürlükte HDMI

teknolojisini destekler

•

4K × 2K (4096x2304) @ 24Hz'e kadar maksimum

çözünürlükle DisplayPort/underbolt'u destekler

•

HDMI ile Otomatik Dudak Senkronizasyonu (12bpc), xvYCC

ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler

(Uyumlu bir HDMI monitörü kullanılmalıdır)

•

HDMI ve DisplayPort/underbolt bağlantı noktalarıyla

HDCP işlevini destekler

•

HDMI ve DisplayPort/underbolt bağlantı noktalarıyla, Full

HD 1080p Blu-ray (BD) kayıttan yürütmeyi destekler

•

underbolt bağlantı noktasıyla 10Gbps hızına kadar veri

aktarımını destekler

•

6 underbolt aygıtına kadar papatya dizimini destekler

114 115

Z87 Extreme9/ac

Ses

•

İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150

Ses Codec Bileşeni)

•

Üstün Blu-ray ses desteği

•

Purity Sound™ birimini destekler

- fark yükselteci ile 115dB SNR DAC

- TI® NE5532 Premium Kulaklık Amplikatörü (600 Ohm'a

kadar kulaklıkları destekler)

- Doğrudan Bağlantı Teknolojisi

- EMI koruma kapağı

- PCB ayrı koruma

•

DTS Connect işlevini destekler

LAN

•

Gigabit LAN 10/100/1000 Mb/s

•

1 x Giga PHY Intel® I217V, 1 x GigaLAN Intel® I211AT

•

Intel® Uzaktan Uyandırma Teknolojisini destekler (Intel®

I217V'de)

•

LAN Açılışını Destekler

•

Ekip oluşturmalı Çi LAN'ı destekler

•

Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler

Türkçe

•

PXE özelliğini destekler

Türkçe

Kablosuz

•

IEEE 802.11a/b/g/n/ac işlevini destekler

LAN

•

Çi Bant özelliğini destekler (2,4/5 GHz)

•

867Mbps'ye kadar yüksek hızlı kablosuz bağlantıları destekler

•

2 (Verici) x 2 (Alıcı) olmak üzere eşzaman teknolojisini

destekleyecek 2 anten

•

Bluetooth 4.0 / 3.0 + II. sınıf yüksek hızı destekler

Arka Panel

•

1 x PS/2 Fare/Klavye Bağlantı Noktası

I/O

•

1 x HDMI Bağlantı Noktası

•

underbolt bağlantı noktası için 1 x DisplayPort Girişi

(yalnızca test için TBT1)

•

2 x underbolt Bağlantı Noktası (underbolt aygıtlarını ya

da DisplayPort Monitörleri destekler)

•

1 x Optik SPDIF Çıkışı Bağlantı Noktası

•

1 x eSATA Bağlayıcısı

•

2 x USB 2.0 Bağlantı noktası

•

6 x USB 3.0 Bağlantı noktası

•

LED'e sahip 2 x RJ-45 LAN Bağlantı Noktaları (ACT/LINK

LED ve SPEED LED)

•

1 x CMOS'u Temizle Anahtarı

•

HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön

Hoparlör / Mikrofon

114 115

Z87 Extreme9/ac

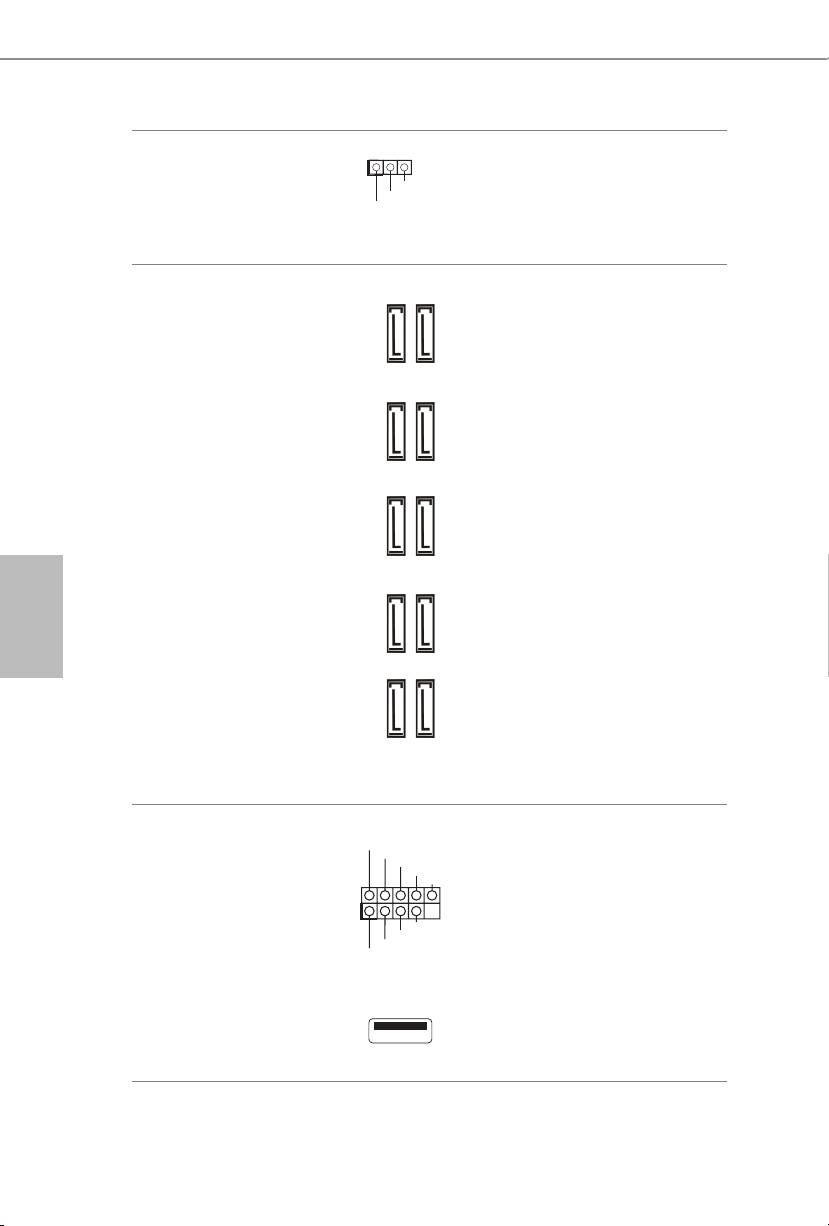

Depolama

•

Intel® Z87 6 x SATA3 6,0 Gb/sn bağlayıcıları, RAID (RAID 0,

RAID 1, RAID 5, RAID 10, Intel Hızlı Depolama Teknolojisi

12 ve Intel Akıllı Yanıt Teknolojisi), NCQ, AHCI ve Hot Plug

destekler

•

ASMedia ASM1061 4 x SATA3 6,0 Gb/sn bağlayıcıları, NCQ,

AHCI ve Hot Plug destekler (SATA3_A4 bağlayıcısı eSATA

bağlantı noktasıyla paylaşılır)

•

ASMedia ASM1061 1 x eSATA bağlayıcısı, NCQ, AHCI, Hot

Plug ve Bağlantı Noktası Çoğaltıcı destekler

Bağlayıcı

•

1 x IR bağlantısı

•

1 x COM Bağlantı noktası bağlantısı

•

1 x Güç LED bağlantısı

•

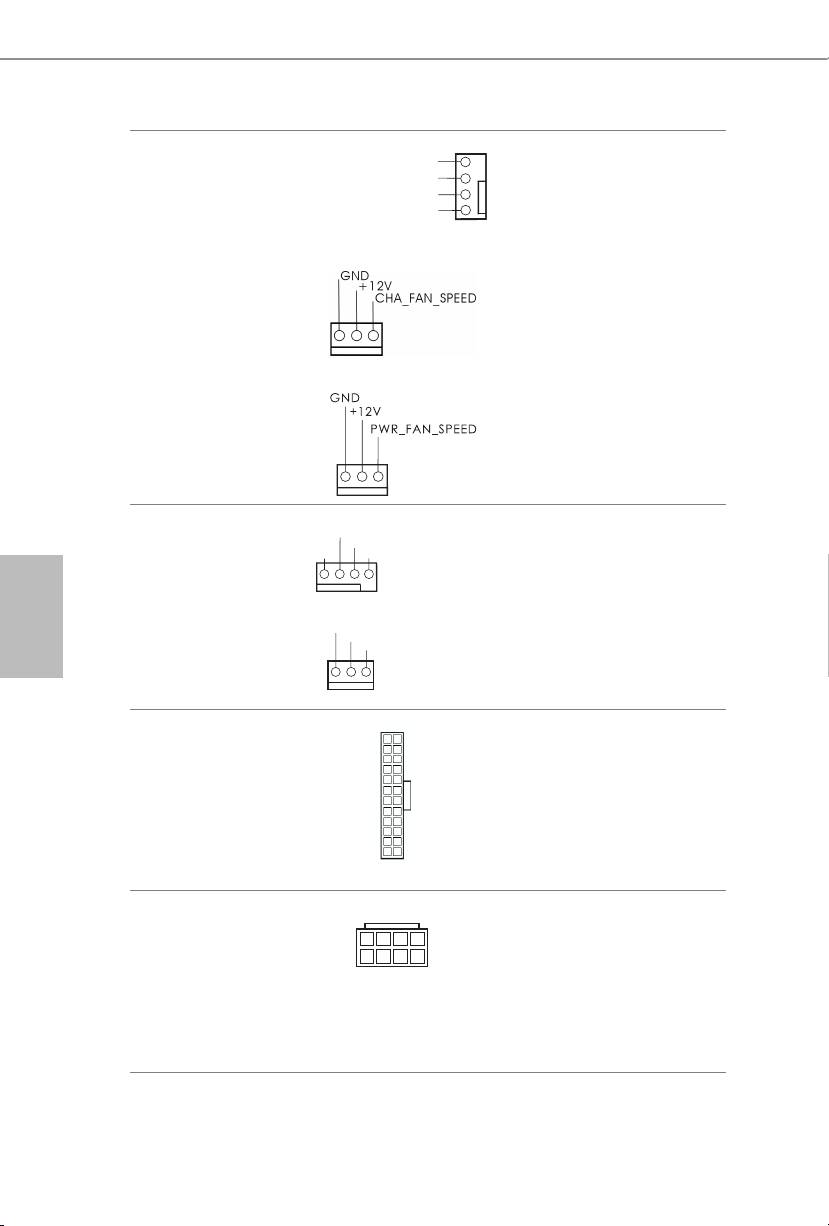

2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin)

•

3 x Kasa Fanı konektörü (1 x 4-pin, 2 x 3-pin)

•

1 x Güç Fanı bağlayıcısı (3-pin)

•

1 x 24 pin ATX güç bağlayıcısı

•

2 x 8 pim 12V güç bağlayıcısı(Yüksek Yoğunluklu Güç

Türkçe

Bağlayıcısı)

•

1 x SLI/XFire güç bağlayıcısı

Türkçe

•

1 x Ön panel ses bağlayıcısı

•

3 x USB 2.0 bağlantısı (6 USB 2.0 bağlantı noktasını destekler)

•

1 x Dikey Tip A USB 2.0

•

2 x USB 3.0 bağlantısı (6 USB 3.0 bağlantı noktasını destekler)

* 6 USB3.0 bağlantı noktasını desteklemek için Wi-SD Kutusu

kurulumu gerekir.

•

1 x LED'li Dr. Debug

•

1 x LED'li Güç Anahtarı

•

1 x LED'li Sıfırlama Anahtarı

•

1 x BIOS Seçim Anahtarı

BIOS

•

Çok Dilli GUI Desteği ile 2 x 64Mb AMI UEFI Legal BIOS (1

Özelliği

x Ana BIOS ve 1 x Yedek BIOS)

•

Güvenli Yedekleme UEFI Teknolojisini destekler

•

ACPI 1.1 Uyumluluğu Uyandırma Olayları

•

SMBIOS 2.3.1 Desteği

•

CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı

116 117

Z87 Extreme9/ac

Destek

•

Sürücüler, Yardımcı Yazılımlar, AntiVirüs Yazılımı (Deneme

CD'si

Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü,

Google Chrome Tarayıcı ve Araç Çubuğu, Start8, MeshCen-

tral, Splashtop Streamer

Donanım

•

CPU/Kasa Sıcaklığı Tespiti

•

CPU/Kasa/Güç Fanı Devirölçer

•

CPU/Kasa Sessiz Fan (Kasa Fan Hızının CPU Sıcaklığına

Göre Otomatik olarak Ayarlanmasını Sağlar)

•

CPU/Kasa Fanı Çoklu Hız Kontrolü

•

Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore

OS

•

Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit ile uyumlu

Belgeler

•

FCC, CE, WHQL

•

ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek-

lidir)

Türkçe

* Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com

Türkçe

Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da

üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma

işlemlerinin belirli bir risk taşıdığını unutmayın. Hız aşırtma, sisteminizin dayanıklılığını

etkileyebilir, hatta sisteminizde yer alan bileşen ve aygıtlara zarar verebilir. Bunu riski ve

masraarı size ait olmak üzere gerçekleştirilmelidir. Hız aşırtmadan doğabilecek zararlar

konusunda sorumlu olmayacağız.

Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde

sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde

bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için

ASRock XFast RAM'i kullanabilirsiniz.

116 117

Z87 Extreme9/ac

1.3 Bağlantı Teli Kurulumu

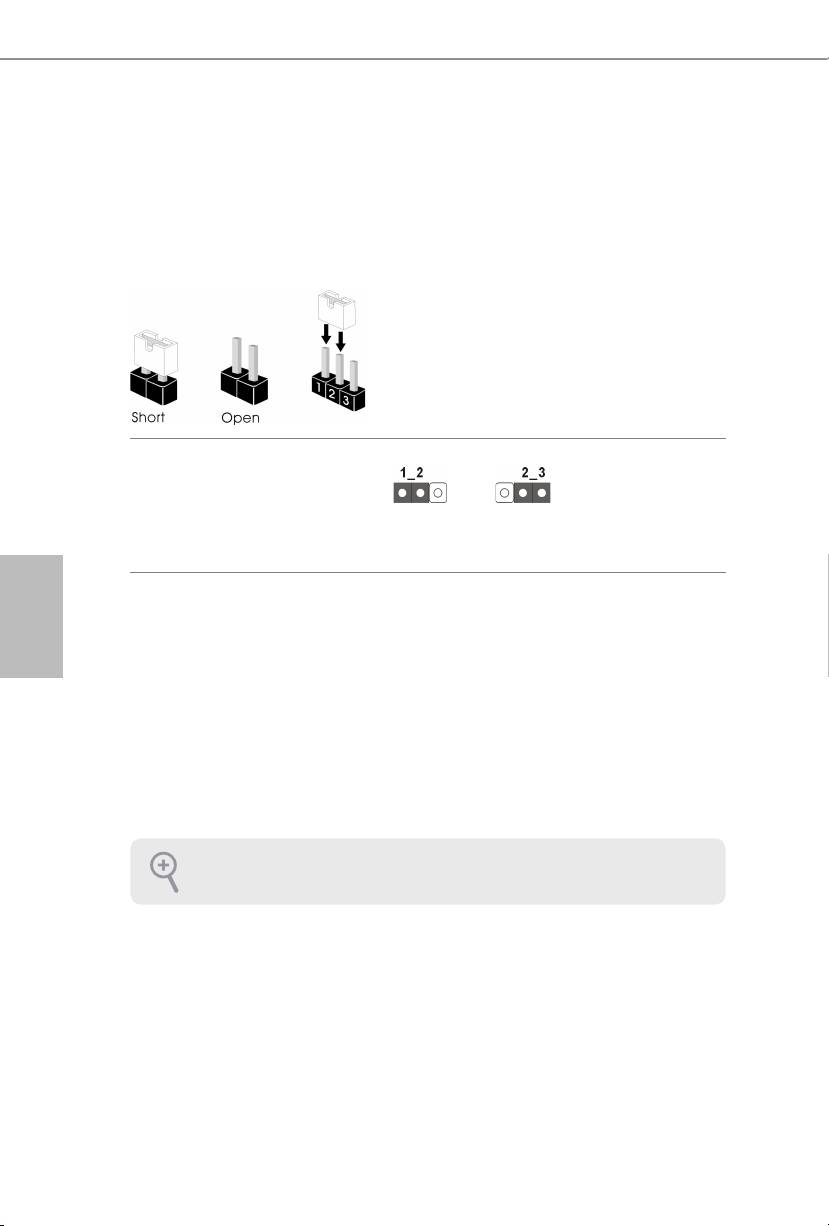

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine

yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel

"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı

teli kapağı bulunan 3-pin bağlantı telini göstermektedir.

CMOS'u Temizle Bağlantı

Teli

*(CLRCMOS1)

CMOS'u TemizleVarsayılan

(bkz. sf.1, No. 24)

Türkçe

CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini

temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı

Türkçe

kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten

sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için

bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen

sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz

gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde

yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca

CMOS bataryası çıkarıldığında temizleneceğini unutmayın.

Clear CMOS Düğmesi, Clear CMOS bağlantı teliyle aynı işleve sahiptir.

118 119

Z87 Extreme9/ac

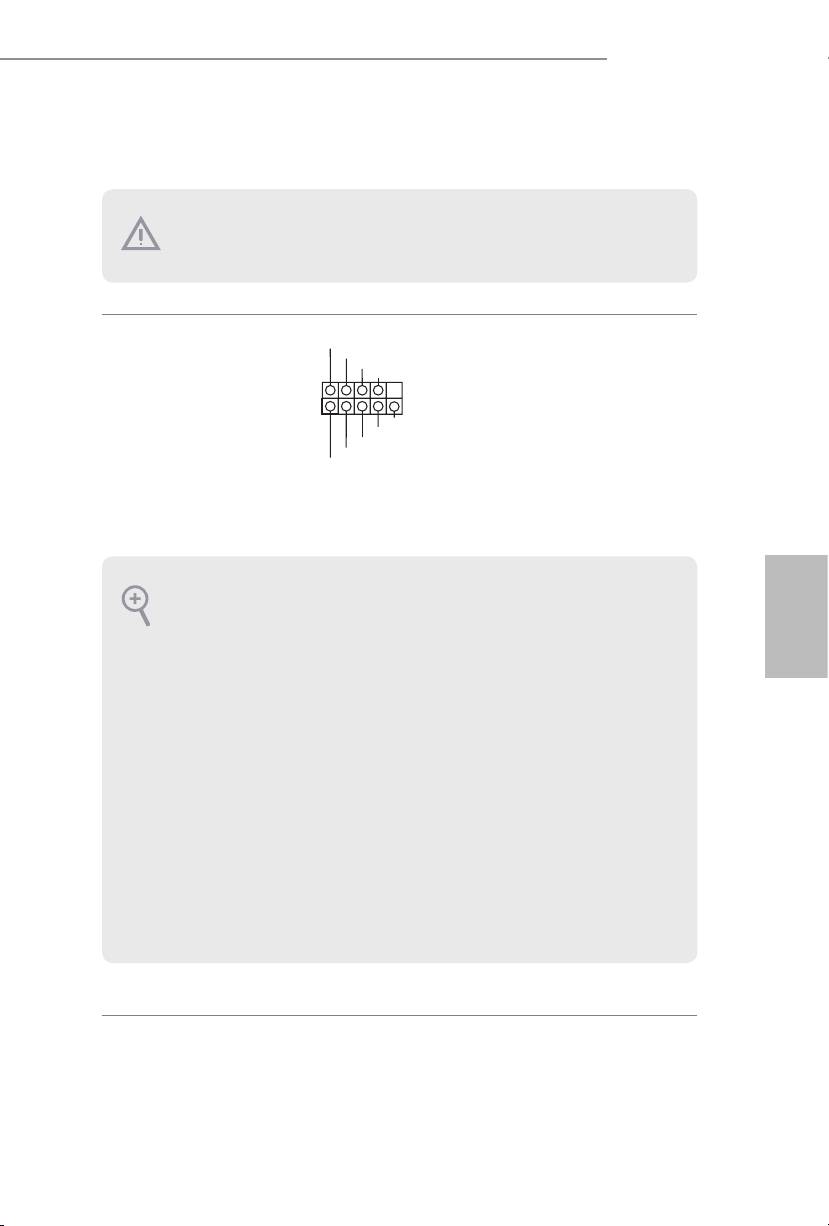

2.6 Ekli Bağlantılar ve Bağlayıcılar

Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı

ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar

üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.

PLED+

Sistem Paneli Bağlantısı

Güç anahtarını bağlayın,

PLED-

PWRBTN#

(9-pin PANEL1)

GND

kasa üzerindeki anahtar ile

(bkz sf.1, No. 22)

sistem durumu belirtecini

1

GND

aşağıdaki pim düzenine

R ESET#

GND

göre sıfırlayın. Kabloları

HDLED-

HDLED+

bağlarken pozitif ve negatif

pimleri not edin.

Türkçe

PWRBTN (Güç Anahtarı):

Güç anahtarını kasa ön paneline bağlayın. Güç anahtarını kullanarak sistemin hangi yöne

hareketle kapanacağını seçebilirsiniz.

Türkçe

RESET (Sıfırlama Anahtarı):

Sıfırlama anahtarını kasa ön paneline bağlayın. Bilgisayarın kilitlenmesi ve normal şekilde

yeniden başlatılamaması halinde reset (sıfırla) düğmesine basın.

PLED (Sistem Güç LED'i):

Güç durumu göstergesini kasa ön paneline bağlayın. Sistem çalışırken LED ışığı yanacaktır.

Sistem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sistem S4 uyku durumunda ya da

kapalıyken (S5) LED ışık kapanır.

HDLED (Sabit Disk Etkinlik LED'i):

Sabit sürücü etkinlik LED'ini kasa ön paneline bağlayın. Sabit sürücü veri okur ya da yazarken

LED ışığı yanar.

Ön panel tasarımı kasaya göre değişiklik gösterebilir. Bir ön panel modülü, temel olarak bir güç

anahtarı, sıfırlama anahtarı, güç LED'i, sabit sürücü aktivitesi LED'i, hoparlör gibi birimlerden

oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo düzenlemeleri ile

pin düzenlemelerinin düzgün şekilde yapıldığından emin olun.

118 119
