Конфигурация
SNMP
381
Параметр
Настройка
Активировать
SNMP
Активировать флажок для
соединения с программой SNMP.
SNMP Версия
Версия SNMP системы
Порт SNMP
Укажите порт SNMP
(Стандартно: 161)
Read Community
Задайте «ключ» согласно
настройкам вашей программы
SNMP.
Write Community
Задайте «ключ» согласно
настройкам вашей программы
SNMP.
Trap Address
Укажите email-адрес получателя
SNMP менеджера
Trap Port
Укажите порт SNMP
Указание
SNMP используется для наблюдения за
состоянием приборов. Для этого необходима
программа SNMP, которую ABUS не
предоставляет.
Подтвердите настройки нажатием Применить и
выйдите из меню нажатием Назад.
UPnP
Параметры
Настройки
Активация UPnP
Поставьте галочку, для активации
видимости в IP-сети.
Тип Mapping
Выбор автоматического или
ручного перенаправления порта.
Подтвердите настройки нажатием Применить и
выйдите из меню нажатием Назад
Дополнительные настройки
Параметр
Настройка
Порт сервера
Порт для обмена данными
(стандарт: 8000)
HTTP порт
Порт вебсервера (стандарт: 80)
Multicast IP-
адрес
Для минимизации трафика можно
использовать Multicast IP. IP-адрес
должен совпадать с указанным
адресом в программном
обеспечении системы
видеонаблюдения.
Серверный порт
RTSP
Укажите порт RTSP
(стандарт: 554)
Указание
Порт сервера 8000 и HTTP порт 80 -
стандартные порты для удаленных клиентов
или удаленного доступа к Интернет-браузеру.
Указание
Для IP центра управления/порта проведите
конфигурацию сетевого адреса Вашего ПК и
программного обеспечения центра
наблюдения. В случае тревоги оповещается
прогаммное обеспечение центра управления,
которое, реагируя на сигнал тревоги, в
зависимости от настроек предпринимает
различные действия.
Конфигурация
Предупреждение
Следующие ошибки могут вызвать предупреждение:
Жесткий диск (HDD) заполнен
Ошибка HDD
Отсутствует подключение к сети
Конфликт IP адреса
Нелегальная регистрация
Ошибка записи
Разный входной/выходной видеосигнал
Ошибка при записи
382
Параметры
Сообщения
Аудио предупреждение
Прибор подает повторный
сигнал.
Отправить Email
Email отправляется на
специальный Email-адрес.
см. стр. 44
Пользователь
Предупреждение
Запомните пароль Admin).
Предустановленный пароль
«1 2 3 4 5».
В меню «Пользователь» Вы можете добавить нового
пользователя, удалить или изменить существующие
настройки.
1. Для добавления нового Пользователя выберите
кнопку Добавить.
Параметр
Настройка
Имя
пользователя
Однозначная идентификация
Пароль
Код доступа к прибору,
управлению прибором.
Указание:
Периодически изменяйте пароль,
используйте комбинации букв,
цифр и т.д., запишите пароль в
надежном месте.
Подтверждение
Повторное введение кода доступа
в целях безопасности.
Уровень
Важная информация!
В профиле Провайдер может
быть предусмотрено больше прав,
чем в профиле Гость.
Пользователь
MAC
MAC адрес сетевого адаптера ПК,
используемого соответствующим
Пользователем
Указание:
Ограничивает доступ к ПК, MAC-
адрес которого был указан!
2. Введите имя и пароль, подтвердите введенный
пароль в нижеследующем поле.
3. Выберите профиль и введите MAC-адрес.
4) Подтвердите настройки, нажав OK.
Предупреждение
Уточните следующие параметры для
присвоения прав доступа.
Конфигурация
Настройка прав
Произведите настройки прав доступа Пользователя,
щелкнув по символу «Установки прав доступа».
Возможно изменение данных доступа только для
добавленных вручную Пользователей:
383
Указание
Пользователь может локально, т.е. на
приборе, производить настройки и изменять
параметры.
Пользователь может с помощью сетевого
соединения получить доступ к прибору.
Во вкладке «Камера» настраиваются права
для доступа к отдельным камерам (через сеть
или локально).
Параметр
Настройка
Локальная
настройка
Локальный поиск лога;
Локальная конфигурация;
Продвинутые операции;
Локальное
выключение/перезагрузка.
Конфигурация
камеры
Права на управление камерой:
Удаленное Отображение;
Лок. операции вручную;
Удал. операции вручную;
Локальное воспроизведение;
Удаленное
воспроизведение/загрузка;
Локальное управление PTZ;
Удаленное управление PTZ;
Локальный экспорт видео.
Предупреждение
Измените основные настройки Пользователя
(имя, пароль, профиль, MAC-адрес), щелкнув
по символу «Редактировать» или по вкладке
«Изменить пароль».
Конфигурация
Камера
OSD
В меню «Камера» выберите обрабатываемый канал
камеры.
384
Камера
Выбор обрабатываемого
канала камеры
Имя
Присвоение имени камеры
Отобразить имя
Активировать/деактивировать
отображение имени камеры в
режиме Отображение.
Отразить дату
Активировать/деактивировать
отображение даты в режиме
Отображения.
Показать неделю
Отображение календарной
недели при поиске
воспроизведения
Формат даты
Выбор типа отображения даты
при поиске воспроизведения
Формат времени
Выбор типа отображения
времени при поиске
воспроизведения
Режим
индикации
Настройки для отображения
названия камеры и даты
Сохранение и вызов предустановки
1. С помощью клавиш-стрелок камеры
установите желаемый фрагмент изображения
и сохраните позицию, например, как
предустановка 1.
2. Щелкните Вызвать для вызова сохраненной
предустановки 1.
Установка и вызов патрулей
1. Создайте несколько предустановок, чтобы
использовать их для Патруля.
2.
3. Щелкните по + для выбора Предустановки
4. Добавьте другие Предустановки для настройки
желаемого патруля
5. Щелкните по символу Воспроизведение для
начала Патруля.
Движение
В пункте «Камера» выберите обрабатываемый канал
камеры.
PTZ
Действие
Активировать канал
Щелкнув по «Действие» появляется вкладка
Активация канала (только при Детекторе движения):
Указание
Для записи с помощью детектора движения
настройте расписание в Записи(см. стр. 53).
Конфигурация
Выберите один или несколько каналов, которые в
случае Тревоги должны активировать Действие.
Подтвердите настройки, щелкнув Применить и
покиньте меню, нажав OK.
Расписание
Выберите вкладку Расписание.
Установите в какое время настроенные в вкладке
Действиедействия должны быть активированы.
1. Выберите день и установите расписание.
385
Указание
Максимально можно установить 8 временных
сеток, каждая с 00:00 – до 00:00; временные
отрезки в отдельных временных сетках не
должны пересекаться.
Здесь можно настроить поведение регистратора в
случае определенного события (например, при
детекторе движения), установив соответствующий
флажок.
2. Выберите в Копировать, должна ли настройка
применяться ко всем дням недели и настройкам
отпуска.
3. Подтвердите настройки, щелкнув Применить и
покиньте Меню, нажав OK.
Действие
Выберите вкладку Действие.
Параметр
Сообщения
Вывод изображения на
монитор
Изображение камеры
отражается в режиме
отображения
полноэкранно.
Аудио предупреждение
Прибор подает повторный
сигнал
Уведомление центру
наблюдения
Посылает сигнал тревоги
на ПК с помощью
программного
обеспечения центра
управления ABUS.
Программа должна быть
запущена и регистратор
находиться в режиме
наблюдения.
Отправить Email
Email отправляется на
специальный еmail-адрес.
Активизация
тревожного выхода
Подтвердите настройки, щелкнув Применить и
покиньте меню, нажав OK.
Личная зона
В пункте меню «Камера» выберите обрабатываемый
канал камеры.
Установите галочку на Активировать личную зону.
1. С помощью мышки выделите до четырех
областей личной зоны.
Конфигурация
2. Выберите в Копировать применить ли настройку
для всех камер.
3. Подтвердите настройки нажатием Применить и
выйдите из меню нажатием OK.
Контроль саботажа
В пункте меню «Камера» выберите обрабатываемый
канал камеры.
Установите галочку на Активировать контроль
саботажа.
Расписание
Выберите вкладку Расписание.
Установите в какое время настроенные в вкладке
Действиедействия должны быть активированы.
1. Выберите день и установите расписание.
386
Указание
Максимально можно установить 8 временных
сеток, каждая с 00:00 – до 00:00; временные
отрезки в отдельных временных сетках не
должны пересекаться.
2. Выберите в Копировать, должна ли настройка
применяться ко всем дням недели и настройкам
отпуска.
3. Подтвердите настройки, щелкнув Применить и
покиньте Меню, нажав OK.
Действие
Выберите вкладку Действие.
Здесь можно настроить поведение регистратора в
случае определенного события (например, при
детекторе движения), установив соответствующий
флажок.
Параметр
Сообщения
Вывод изображения на
монитор
Изображение камеры
отражается в режиме
отображения
полноэкранно.
Аудио предупреждение
Прибор подает повторный
сигнал
Уведомление центру
наблюдения
Посылает сигнал тревоги
на ПК с помощью
программного
обеспечения центра
управления ABUS.
Программа должна быть
запущена и регистратор
находиться в режиме
наблюдения.
Отправить Email
Email отправляется на
специальный еmail-адрес.
Активизация
тревожного выхода
Подтвердите настройки, щелкнув Применить и
покиньте меню, нажав OK.
Конфигурация
Потеря видео
В пункте «Камера» выберите обрабатываемый канал
камеры.
Установите галочку в сигнализации на Video Loss.
Расписание
Выберите вкладку Расписание.
Установите в какое время настроенные в вкладке
Действиедействия должны быть активированы.
1. Выберите день и установите расписание.
387
Указание
Максимально можно установить 8 временных
сеток, каждая с 00:00 – до 00:00; временные
отрезки в отдельных временных сетках не
должны пересекаться.
2. Выберите в Копировать, должна ли настройка
применяться ко всем дням недели и настройкам
отпуска.
3. Подтвердите настройки, щелкнув Применить и
покиньте Меню, нажав OK.
Действие
Выберите вкладку Действие.
Здесь можно настроить поведение регистратора в
случае определенного события (например, при
детекторе движения), установив соответствующий
флажок.
Параметр
Сообщения
Вывод изображения на
монитор
Изображение камеры
отражается в режиме
отображения
полноэкранно.
Аудио предупреждение
Прибор подает повторный
сигнал
Уведомление центру
наблюдения
Посылает сигнал тревоги
на ПК с помощью
программного
обеспечения центра
управления ABUS.
Программа должна быть
запущена и регистратор
находиться в режиме
наблюдения.
Отправить Email
Email отправляется на
специальный еmail-адрес.
Активизация
тревожного выхода
Подтвердите настройки, щелкнув Применить и
покиньте меню, нажав OK.
Конфигурация
Запись
Настройка
Откройте главное меню и щелкните по записи.
Расписание
С помощью расписания настраивается время записи
или «Активатор» (тип записи) для камер.
388
Указание
Так как настройки для вкладок Запись и Захват
не отличаются, они приводятся один раз.
В OSD слева на право представлены часы
соответствующего дня (сверху вниз).
Справа от отображения находится цветная легенда,
т.е. в настроенном расписании временные периоды
записи отображаются цветом в зависимости от
«Активатора» или типа записи.
Цветной символ
Пояснение
Синий
Длительность: Период времени
в часах
Желтый
Распознавание движения
Серый
Без выбора
1. Уточните в раскрывающемся меню «Расписание»
редактируемый день.
2. Активируйте/ деактивируйте «Целый день». Если
Целый день активирован, то ввод определенных
временных промежутков невозможен. Настройка
относится к полному дню.
3. Если Вы хотите установить временные настройки,
деактивируйте «Целый день».
4. Установите в раскрывающемся меню «Тип» вид
записи.
Продолжительность
Движение
5. Максимально во временной настройке можно
установить 8 временных сеток, каждая с 00:00 –
до 00:00; временные отрезки в отдельных
временных сетках не должны пересекаться.
Выберите камеру и щелкните флажок
Активировать расписание.
Щелкните Редактировать для установления
вида и длительности расписания.
Указание
С помощью поля «Продолжительнсоть» можно
установить временные окна, в которых
производится запись.
Другие «Активаторы» как детектор движения и/
или тревога активируют запись только при их
появлении.
С помощью Копировать можно перенять данную
настройку для других дней и всей недели.
Завершите ваши настройки в экране Запись, нажав
Применить и затем OK.
Пример применения
Запись должна производиться с 11:00 - 07:00
часов. Для этого должны быть установлены 2
временные зоны:
1. 11:00 - 24:00
2. 00:00 - 07:00
Конфигурация
Кодирование
Запись TAB
С помощью временного графика настраивается
время записи или «Включение» (тип записи) для
камер.
В этом подменю вам доступны следующие
возможности настройки:
389
Камера
Настраиваемая камера
Параметры
кодирования
Настраиваемый поток
Тип потока
Предустановленный поток
видео
Разрешение
CIF / 4CIF / VGA / HD720P /
1080P
Битовая скорость
передачи данных
Выбор переменной или
постоянной битовой скорости
передачи данных
Качество видео
Различные уровни качества
+++: среднее качество
++++++: высокое качество
Частота смены
кадров
Настройки частоты смены
кадров для потока
Режим макс.
частоты смены
кадров
Выбор режима для настроек
битовой скорости передачи
данных
Пользов. (32 – 8192)
Макс. битовая
скорость передачи
данных (Кбс)
Настройки максимальной
битовой скорости передачи
данных
Рекомендованный
макс. диапазон
битовой скорости
передачи данных
Рекомендованная битовая
скорость передачи данных в
зависимости от выбранного
разрешения, частоты смены
кадров и пр.
Время работы до
Время в секундах, в течение
которого идет запись до
сигнализации
Время работы
после
Время в секундах, в течение
которого идет запись после
сигнализации
Максимальное
время (дни)
Настройка максимального срока
хранения записанных данных.
Подтвердите настройки нажатием Применить и
выйдите из меню нажатием OK.
Вкладка Захват TAB
Можно настраивать следующие параметры:
Камера
Настраиваемая камера
Тип потока
Предустановленный поток видео
Разрешение
CIF / 4CIF / VGA / HD720P /
1080P
Тип битовой
скорости
передачи данных
Выбор переменной или
постоянной битовой скорости
передачи данных
Качество видео
Различные уровни качества
+++: среднее качество
++++++: высокое качество
Частота смены
кадров
Настройки частоты смены
кадров для потока
Режим макс.
частоты смены
кадров
Общие положения,
Пользов. (32 – 8192)
Макс. битовая
скорость передачи
данных (Кбс)
Отображение макс. битовой
скорости передачи данных
Рекомендованный
макс. диапазон
битовой скорости
передачи данных
3072~5120 (Кбс)
Подтвердите настройки нажатием Применить и
выйдите из меню нажатием Назад.
Конфигурация
Дополнительные установки
390
Перезапись
Установите на каком жестком
диске должны быть
произведена перезапись более
поздних записей.
Подтвердите Ваши настройки, нажав Применить и
OK.
Меню «Отпуск»
В подменю могут быть установлены 32 различных
варианта настройки видеозаписи на время отпуска
или праздников.
Для установки данных настроек щелкните по символу
Редактировать.
Отпуск
Ввод названия отпуска или
праздника вручную.
Активировано:
Активация, деактивация
отдельного отпуска
Модель
по дате / неделе / месяцу
Время начала
Выбор даты начала, времени
начала
Время окончания
Выбор даты окончания,
времени окончания
HDD
Жесткие диски
391
Указание
Устройство может работать с 2,5-дюймовым
жестким диском SATA.
Прежде чем Вы начнете производить запись с
помощью прибора, должен быть установлен
каждый из встроенных жестких дисков. Только
тогда прибор распознает жесткий диск и его
адресацию.
Предупреждение
При установке жесткого диска все данные
будут стерты!
Заранее выполните резервное сохранение
данных.
Установка жесткого диска
1. Изолируйте прибор от электросети и откройте
защитный корпус.
2. Соблюдайте предписания по отводящим
электростатическим зарядам при обращении с
электрическими приборами. Убедитесь, что они
заземлены.
3. Не открывайте корпус в помещениях с ковровым
покрытием или электростатически заряженными
покрытиями.
4. Избегайте телесного контакта со всеми частями
платы.
Предупреждение
Если у Вас возникли вопросы к указаниям
инструкции или данной информации
недостаточно, обратитесь к Вашему
специалисту по установке и монтажу.
Параметры управления жестким
диском
5. Установите жесткий диск и обеспечьте
надежность соединения.
6. Снова установите корпус и подключите сетевое
питание устройства.
Выберите меню «HDD» для установления настроек
управления жестким диском.
Информация о
HDD
Описание
№
Отображает внутренний номер
разъема.
Свойство
Объем жесткого диска в ГБ.
Статус
Отражает актуальный статус
жесткого диска:
Не найден
Обычный
Ошибка
Ждущий режим
Свойства
Только чтение: защита от
стирания данных;
Чтение и запись: чтение и
запись.
Тип
Локально: Жесткий диск прибора
NFS: Сетевой жесткий диск
Избегайте, по возможности,
сохранения данных на сетевой
жесткий диск по причине
появления возможных проблем
совместимости.
Дост. память
Примерно показывает свободное
место для записей
Удаление
Удаление данных с жесткого
диска
1. Выберите жесткий диск, установив флажок.
2. Запустите процесс, щелкнув Иниц.
3. Подтвердите запрос безопасности с помощью
OK.
4. Строка статуса отражает прогресс установки.
5. По окончании процесса появится распознанный
жесткий диск.
Указание
Если жесткий диск не отображается, проверьте
соединение.
Настройка жестких дисков камер
Щелкните подменю «Расширенные настройки».
Режим: Память
392
Камера
Выбор обрабатываемого
канала камеры
Пользовательская
память для видео
Размер одного файла с
записью
Объем HDD (ГБ)
Объем жесткого диска в ГБ
Макс. объем (ГБ)
для записи
Задайте максимальный размер
записи на жестком диске для
каждой камеры.
1. Нажмите Копировать и укажите, следует ли
применять настройку для всех камер.
2. Подтвердите настройки нажатием Применить и
выйдите из меню нажатием OK.
3. Нажмите Применить и подтвердите перезапуск в
следующем окне нажатием OK.
S.M.A.R.T
Выберите подменю S.M.A.R.T.
В этом подменю вы можете проверить свой жесткий
диск на наличие ошибок.
HDD
Выбор обрабатываемого
жесткого диска
Состояние
автопроверки
Отображает состояние текущей
автопроверки.
Тип
самопроверки
Выберите тип самопроверки.
Краткий тест/расширенный
тест/тест передачи
S.M.A.R.T
Нажмите иконку для запуска
автопроверки
Температура
(°C)
Индикация температуры
жесткого диска
Включение
(дни)
Индикация дней работы жесткого
диска
Самооценка
Отображение состояния
самооценки
Полный анализ
Отображение состояния анализа
Подтвердите настройки нажатием Применить и
выйдите из меню нажатием OK.
Внимание!
Если установлен только один жесткий диск,
и он получает статус «Только для чтения»,
устройство не может вести запись!
Проверка состояния жесткого диска
Состояние жесткого диска можно проверить в меню
Техобслуживание. В лог-файлах сохраняется
информация SMART (Self-Monitoring, Analysis and Re-
porting Technology).
Для этого откройте лог-файл и выполните поиск
информации/S.M.A.R.T. Жесткий диск. Настройка
сигналов предупреждения жесткого диска
Здесь можно задавать сигналы предупреждения
жесткого диска, которые будут сообщать об
ошибках жесткого диска.
Для этого откройте пункт Техобслуживание в
меню настроек.
Запись паники
Запись
Нажмите кнопку REC или перейдите в главное меню
на Запись паники, чтобы запустить запись
изображения/видео вручную.
Выберите подменю записи.
393
Аналоговый
Выбор настроек для всех
камер
Нажмите Off или On для
изменения настроек.
On (горит зеленым)
Запись по временному
графику,
On (горит желтым):
Запись вручную
Off (горит красным):
Запись не идет
Длительность
Нажмите на этот символ для
активации непрерывной
записи для всех каналов на
весь день.
Нажмите «Да» для
подтверждения выбора.
Распознавание
движения
Нажмите символ для
активации распознавания
движения для всех каналов
на весь день.
Нажмите «Да» для
подтверждения выбора.
Воспроизведение
Выберите в главном меню Настройки и затем
Воспроизведение для поиска видеозаписей по
событию или ярлыку или для просмотра сохраненных
изображений.
Продолжительность
Следующие настройки могут быть выбраны:
394
Все / A1-A4
Настраиваемая камера
Режим
записи
Продолжительность, детектор
движения, тревога или детектор
движения или/ и тревога, запись
вручную, все записи
Тип файла
Заблокированный, разблокированный,
все
Время
начала
Время
окончания
Введите дату и время.
Щелкните Поиск для поиска записей по
произведенным настройкам.
Результаты будут отражены.
Выберите запись, щелкнув по строке и затем по
символу Воспроизведения.
Указание
В режиме Воспроизведения Вы можете в любое
время вернуться в Поиск событий, щелкнув
правой кнопкой мыши и выбрав «Поиск
видео».auswählen.
Указание
Подменю «Ярлык» и «Изображение»
практически идентичны с выше описанным
меню, поэтому не указываются отдельно.
В подменю «Ярлык» поиск проводится не по
виду Записи, а по названию или ключевому
слову названия ярлыка.
Событие
Щелкните по вкладке «Событие».
Показывается список со всеми типами событий.
Выберите в ‚Тип события‘, необходимо ли после
записи выполнять поиск движений (‚Распознавание
движения‘).
С помощью активации поля выберите одну или
несколько камер.
Щелкните Поиск.
В появившемся списке выберите одну или несколько
записей событий. Нажмите Подробности для
получения более подробной информации о записях.

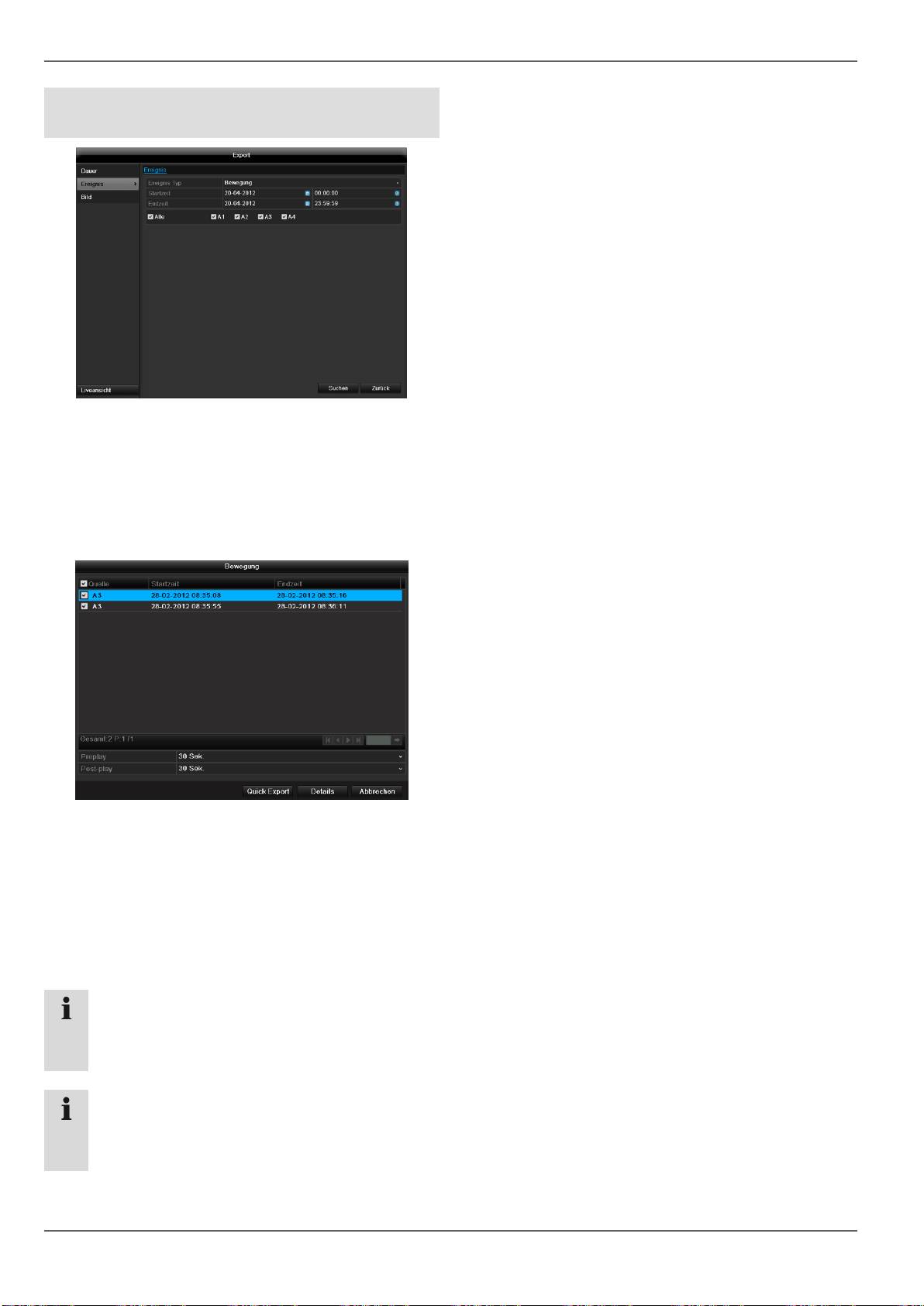

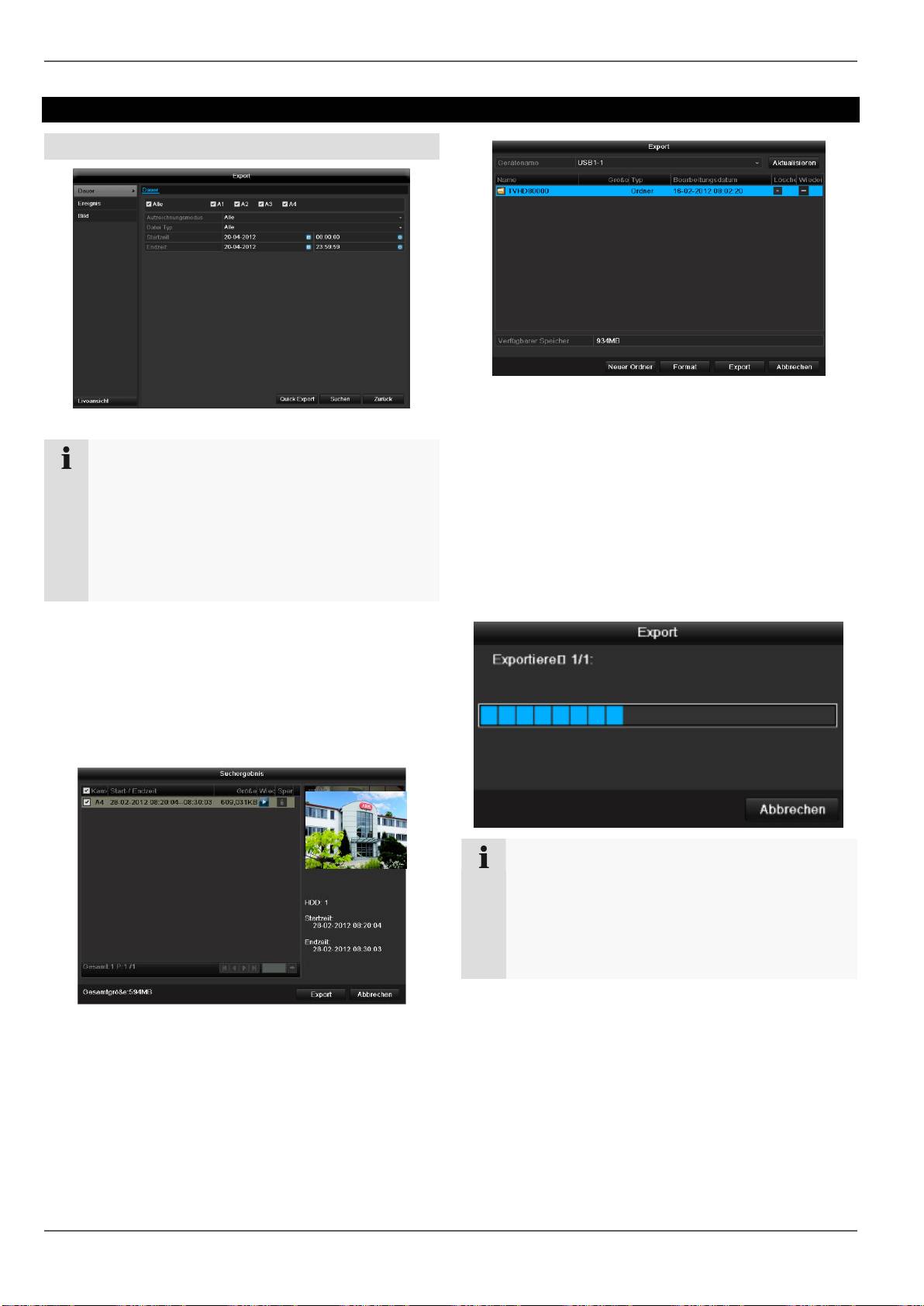

Резерв. Копия
Резерв. Копия
Продолжительность
395
Указание
Функция резервной копии сохраняет важные
записи на подключенных внешних носителях,
например:
Носителях USB
USB жестких дисках
устройств для записи DVD и т.д.
1. Выберите в раскрывающемся меню
подключенный носитель, на который необходимо
произвести сохранение данных.
2. Если носитель не отражается, щелкните
Актуализировать.
Если носитель не отражается, отсоедините
носитель от устройства и подключите его снова.
Прочтите также инструкции производителя.
3. Щелкните Запуск для начала экспорта.
Отобразится процент прогресса.
С помощью «Экспорт» производится экспорт всех
записей выбранного периода времени. При этом
необходимо учесть, что макс. можно
экспортировать 24 часа записи.
1. Введите параметры.
2. Щелкните Поиск для начала поиска. Выйдет окно
результатов поиска.
Отображается размер файла отдельной записи и
общий размер всех найденных записей.
Щелкнув по символу «Воспроизведение» вы
можете просмотреть соответствующую запись.
Для блокировки или разблокировки файла
щелкните по символу «Блокировать».
3. Щелкните Export, чтобы попасть в экран
экспорта.
Указание
После успешного резервного копирования
можно выбрать данные на носителе и
воспроизвести с помощью плеера (совместно
копируется при резервном копировании). Таким
образом, возможна проверка качества
экспорта.
Резерв. Копия
Событие (тип события «тревожный
вход»)
Установите период времени для проведения поиска
записей с помощью полей выбора «Время начала» и
«Время окончания». Выберите Камеру, активировав,
деактивировав флажок, и щелкните Поиск.
Для обоих типов событий после подтверждения
Поиска-появляется следующее окно:
Выберите экспортируемые файлы, активировав или
деактивировав флажок. В «Предвоспр.» или
«Поствоспр.» Вы можете настроить время
Предтревоги или Посттревоги. Вы можете установить
продолжительность экспортируемого видео.
Щелкните Детали чтобы просмотреть выбранное
видео. Для более подробной информации об окне
Детали см. Продолжительность (стр. 44).
396
Указание
Предвоспр. Записи /Предтревожные записи
могут быть только просмотрены в случае
сделанной до Тревоги записи.
Указание
Подменю «Продолжительность» и
«Изображение» идентичны и поэтому не
приводятся здесь отдельно.
Техническое обслуживание
Техническое обслуживание
397
Указание
Меню служит для техобслуживания прибора и
должно использоваться опытным
Пользователем.
Меню
Настройки
Информаци
я системы
Информация о приборе
(номер серии, статус
встроенного программного
обеспечения и т.д.)
Протокол
Поиск
В протоколе Поиск (=лог-
файл) может производиться
поиск записей или
информации по
определенным критериям,
например, Тревога,
Исключение, Обслуживание
или Информация (S.M.A.R.T.-
статус жесткого диска).
Импорт/
экспорт
Экспортировать/
импортировать настройки
Обновление
Произвести обновление
встроенного обеспечения
Стандартно
е
Перезагрузка системы
Сеть
Отображение скорости
приема, передачи
регистратора
Сведения о системе
Указание
В меню информации отражены технические
данные прибора и информация о различных
настройках камеры, записи и т.д.
Это эффективно при запросе Поддержки.
Протокол
Поиск
Указание
Поиск «событий» может осуществляться по
следующим главным типам/ событиям/
параметрам:
Все
Тревога
Исключение
Процесс
Информация
Техническое обслуживание
398
Фильтр1
Фильтр2
Все
-
Сигнализация
Все
Распознавание
движения
запуск/остановка
Запуск/остановка
контроля саботажа
Предупреждение
Все
Потеря видеосигнала
Нелегальная
регистрация
HDD полон
Ошибка HDD
Конфликт IP
Отсоединено от сети
Исключение записи
Разный
входной/выходной
сигнал видео
Переполнение
буфера рекордера
Процесс
Все
Питание Вкл
Локально: Не
запланированное
выключение
Локально:
Выключение,
перезапуск, вход,
выход
Локально: Изменить
настройки
Локально:
Обновление
Локально: Начать
запись
Информация
Все
Информация о HDD
HDD S.M.A.R.T.
Запуск записи
Завершение записи
Удалить запись с
истекшим сроком
Смена сторон происходит с помощью панели
навигации:
(1) (2) (3) (4) (5) (6)
1. Выберите событие, которое Вы хотите найти во
Вход , и выберите субпараметры.
2. Введите дату и время во времени начала и
окончания, щелкнув Поиск.
3. Результат будет отражен:
Указание
Для пролистывания вперед или назад нажмите
(3) или (2). Для перехода к первой или
последней станице нажмите (4) или (1).
Чтобы найти определенную стр.,введите ее
номер в поле (5) и подтвердите, щелкнув (6).
Щелкните по символу «Детали», чтобы узнать
более подробную информацию.
Щелкните символу «Воспроизведение»,чтобы
начать запись при событии.
Щелкните экспорт экспорт, для резервного
сохранения файла регистрации на USB.
Импорт/ экспорт
Указание
Данные конфигурации содержат все настройки
прибора, производимые после пуска в
эксплуатацию.
Эти данные могут быть сохранены на носитель
USB. С их помощью идентично можно
конфигурировать другой прибор.
Техническое обслуживание
Обновление
399
Указание
Обновление приборов может производиться с
помощью USB-средства через сеть FTP.
Скопируйте файл обновления с
расширением*.cap на USB-флешку в
главный список.
Подключите USB-флешку к USB-разъему на
приборе.
Произвести восстановление системы
1. Выберите USB-разъем, щелкнув при
необходимости Актуализировать.
2. Выберите файл обновления, щелкнув
Обновление.
3. Подождите пока прибор не произведет
перезагрузку.
4. Проверьте состояние встроенного программного
обеспечения в меню техобслуживание под
Информацией.
Указание
При данном процессе настройки прибора
изменяются на заводские (Восстановление).
Предупреждение
Все настройки, которые Вы установили с
момента пуска в эксплуатацию (камеры,
настройки записи, PTZ, тревога и т.д.) будут
удалены!
Предотвратите потерю данных, сохранив
настройки. По окончании предустановки Вы
можете снова считать их.
Сеть
Указание
Здесь отображается информация о сетевом
движении и интерфейсе.
Техническое обслуживание
Вкладка сетевая нагрузка
Количество полученных и принятых данных
отражается графически.
В поле под графиком в зависимости от сетевых
настроек отражается состояние и информация об
одном, двух сетевых разъемах.
Вкладка Распознание сети
В «Задержка сети» Вы можете («пропинговать»)
проверить соединение с другим прибором, например
компьютером. Введите сетевой адрес проверяемого
прибора (например 192.168.0.25) и нажмите
Проверка.
Информация о двух параметрах отображается:
400
Параметры
Настройки
Среднее
запаздывание
Время, необходимое для ответа
прибора
Потеря пакета
Процент:
Отражает процент потерянных
пакетов
Указание
При высоком проценте потерь пакета
рекомендовано повторить проверку «Задержки
сети».
Указание
При высоком проценте потерь пакетов
проверьте сеть на ненадлежащую установку
кабеля или повреждения электросети.
Чем выше процент потери пакета, тем хуже
соединение между проверяемым прибором и
регистратором.
В «Экспорте сетевого модуля» Вы можете
экспортировать настройки отдельных подключений
или -в зависимости от настройки-
подключения.
1. Выберите в «Имя прибора» носитель данных, на
который должны быть сохранены настройки.
2. Щелкните Экспорт.
При исчезновении отражения прогресса при
успешной установке появится окно с указанием:
Закройте, нажав OK.
Щелкните по статусу, чтобы отобразить состояние
соединений LAN (подключенные/ не
подключенные).
Щелкните по сети, чтобы изменить сетевые
настройки (см. стр. 43).
Вкладка Статистика сетевых ресурсов
В данной вкладке отражается используемые сетевые
ресурсы устройства.
Щелкнув по Актуализировать можно обновить
данные.
