Xerox WorkCentre M118-M118i-6237: Guida all'installazione rapida di connessione di rete

Xerox WorkCentre

®

 M118/M118i

Copyright © 2005, 2004 Xerox Corporation. Tutti i diritti riservati.

11

Questa guida contiene le istruzioni necessarie per effettuare le seguenti operazioni.

■

Navigazione sulle schermate del display

 a pagina 12

■

Impostazione di rete utilizzando DHCP

 a pagina 12

■

Impostazione di rete utilizzando un indirizzo IP statico

 a pagina 13

■

Verifica dell'impostazione di rete utilizzando CentreWare Internet Services (IS)

 a pagina 15

Questa guida all'installazione fornisce istruzioni relative alla connessione di Xerox WorkCentre M118/M118i

su una rete Ethernet TCP/IP. Comprende procedure per impostare la connessione di rete utilizzando i

seguenti metodi.

■

DHCP

: utilizzare questo metodo per consentire al server DHCP di assegnare automaticamente un

indirizzo IP. Questa è l'impostazione di configurazione predefinita.

■

Indirizzo IP statico

: utilizzare questo metodo per assegnare manualmente un indirizzo IP fornito

dall'amministratore della rete.

Nota

La

System Administrator Guide

 (Guida per l'amministratore di sistema, solo in lingua inglese) contiene

istruzioni dettagliate per impostare una connessione di rete. Contiene inoltre le procedure di impostazione

per Novell IPX. La

System Administrator Guide

 si trova nel

CD-Rom di documentazione per il cliente

 e sul

sito web Xerox.

Operazioni preliminari

Prima di accedere la macchina

■

Accertarsi che sia disponibile una rete operativa esistente che utilizza TCP/IP.

■

Accertarsi che il cavo Ethernet sia inserito nella macchina e che sia connesso a una porta Ethernet

operativa in rete.

Nota

Il cavo RJ45 Ethernet non viene fornito da Xerox.

Guida all'installazione rapida  di connessione di rete

Navigazione sulle schermate del display

Xerox WorkCentre M118/M118i

12

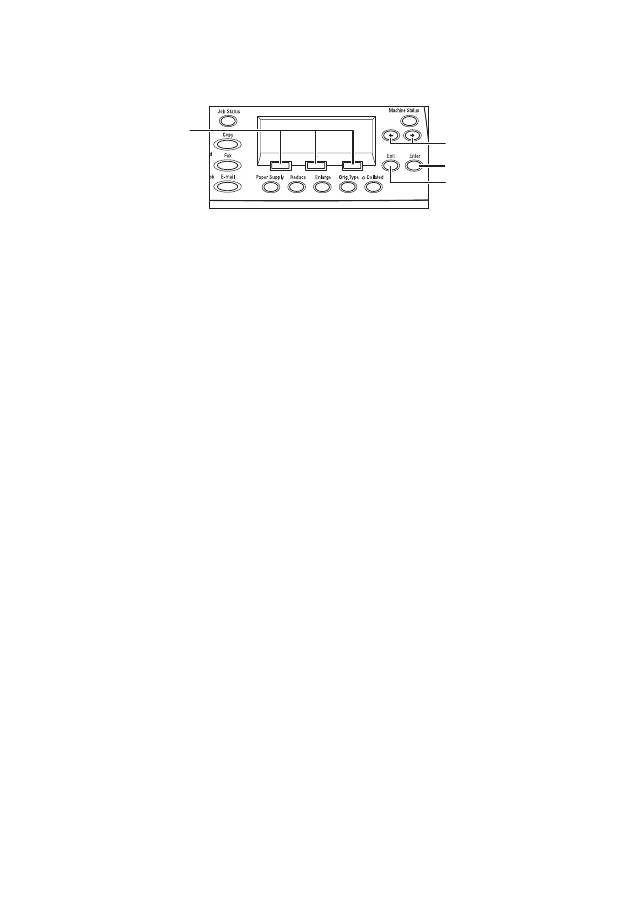

Navigazione sulle schermate del display

1.

Utilizzare i pulsanti di

selezione

 per scegliere gli elementi sul display e scorrere attraverso i menu.

2.

Utilizzare i pulsanti

freccia a destra

 e

freccia a sinistra

 per spostarsi sulle schermate oppure per spostarsi

da un campo all'altro.

3.

Utilizzare il pulsante

Invio

 per accettare l'elemento selezionato sul display.

4.

Utilizzare il pulsante

Esci

 per tornare alla schermata precedente.

Impostazione di rete utilizzando DHCP

Quando la macchina si avvia dopo l'accensione, utilizza automaticamente DHCP per ottenere le informazioni

di configurazione della rete richieste. Un server DHCP invia alla macchina un indirizzo IP e altre impostazioni

di configurazione.

Per impostare la connessione di rete utilizzando DHCP

1.

Accendere la macchina.

2.

Dopo l'avvio, la macchina richiede al server DHCP un indirizzo IP.  Attendere due minuti per il

completamento dell'impostazione di rete e quindi stampare l'elenco delle impostazioni del sistema.

a.

Sul pannello di controllo, premere il pulsante

Stato macchina

.

b.

Utilizzare il pulsante di

selezione

 che si trova sotto il display per evidenziare

Rapporto/Elenco

,

quindi premere il pulsante

Invio

.

c.

Premere il pulsante

freccia a destra

.

d.

Premere il pulsante di

selezione

 fino a quando non appare

Impostaz. sistema

 sul display, quindi

premere il pulsante

Invio

.

e.

Premere il pulsante

Avvio

per stampare l'elenco delle impostazioni del sistema.

3.

Nella sezione Impostazioni comunic. di Elenco impostazioni sistema, verificare che sia stato assegnato un

indirizzo IP e che sia corretto per la rete in uso.

Nota

Se l'indirizzo IP inizia con 167.xxx.xxx.xxx, il server DHCP non ha assegnato l'indirizzo correttamente

oppure il protocollo DHCP non è abilitato sulla rete. Contattare l'amministratore di rete per assistenza.

4.

Utilizzare CentreWare IS per controllare la configurazione di rete. Vedere

Verifica dell'impostazione di rete

utilizzando CentreWare Internet Services (IS)

 a pagina 15.

1

2

3

4

Impostazione di rete utilizzando un indirizzo IP statico

Xerox WorkCentre M118/M118i

13

Impostazione di rete utilizzando un indirizzo IP statico

Quando la macchina si accende, utilizza automaticamente DHCP per ottenere la configurazione di rete.

Per utilizzare un indirizzo IP statico, DHCP deve essere disattivato e l'indirizzo IP, l'indirizzo gateway, la

subnet mask e l'indirizzo del server DNS devono essere inseriti manualmente.

Prerequisiti per utilizzare un indirizzo IP statico

Prima di iniziare, chiedere all'amministratore della rete le informazioni elencate di seguito.

Connessione della macchina utilizzando un indirizzo IP statico

1.

Accendere la macchina.

2.

Quando la macchina è pronta, premere il pulsante

Accesso

.

3.

Utilizzare il pulsante di

selezione

 che si trova sotto il display per selezionare

Impostaz. sistema

.

a.

Utilizzare la tastierina numerica per inserire la

Password

. La password predefinita è

11111

.

b.

Premere il pulsante di

selezione

 per selezionare

Conferma

.

Disattivazione di DHCP

1.

Premere il pulsante di

selezione

 per evidenziare

Impostaz. stampa

e quindi premere il pulsante

Invio

.

2.

Premere il pulsante

Invio

 per selezionare

Rete/Porta

.

3.

Premere il pulsante di

selezione

 fino a quando non appare

Impostazioni TCP/IP

 sul display, quindi

premere il pulsante

Invio

.

4.

Selezionare

Ottieni indirizzo IP

e premere

Invio

.

5.

Selezionare

Manuale

e premere

Invio

.

6.

Premere il pulsante

Esci

.

Indirizzo IP:

__________ . __________ . __________ . __________

Indirizzo gateway:

__________ . __________ . __________ . __________

Subnet Mask:

__________ . __________ . __________ . __________

Indirizzo server DNS:

__________ . __________ . __________ . __________

Impostazione di rete utilizzando un indirizzo IP statico

Xerox WorkCentre M118/M118i

14

Impostazione dell'indirizzo IP

1.

Premere il pulsante di

selezione

 fino a quando non appare

Indirizzo IP

 sul display, quindi premere il

pulsante

Invio

.

2.

Se nel campo si trova un indirizzo IP non corretto, premere il pulsante

Elimina

 per cancellare l'indirizzo.

3.

Utilizzare la tastierina numerica per inserire il primo numero dell'indirizzo IP e premere il pulsante

freccia a destra

 per passare al campo successivo.

4.

Ripetere il punto 3 per inserire i numeri restanti.

Nota

Se si utilizza un nome server (anziché un indirizzo IP), è necessario inserire le informazioni sul

server DNS. Utilizzare CentreWare IS per impostare l'indirizzo del server DNS. Vedere

Verifica

dell'impostazione di rete utilizzando CentreWare Internet Services (IS)

 a pagina 15.

5.

Premere il pulsante

Invio

 per accettare l'indirizzo.

6.

Premere il pulsante

Esci

.

Impostazione dell'indirizzo gateway

1.

Premere il pulsante di

selezione

 fino a quando non appare

Indirizzo gateway

 sul display,

quindi premere

il pulsante

Invio

.

2.

Utilizzare la tastierina numerica per inserire il primo numero dell'indirizzo gateway e premere il pulsante

freccia a destra

 per passare al campo successivo.

3.

Ripetere il punto 2 per inserire i numeri restanti.

4.

Premere il pulsante

Invio

 per accettare l'indirizzo.

5.

Premere il pulsante

Esci

.

Impostazione della subnet mask

1.

Premere il pulsante di

selezione

 fino a quando non appare

Subnet Mask

 sul display, quindi premere il

pulsante

Invio

.

2.

Utilizzare la tastierina numerica per inserire il primo numero della subnet mask e premere il pulsante

freccia a destra

 per passare al campo successivo.

3.

Ripetere il punto 2 per inserire i numeri restanti.

4.

Premere il pulsante

Invio

 per accettare la subnet mask.

5.

Premere il pulsante

Esci

.

6.

Premere il pulsante

Accesso

 per tornare al menu principale.

Verifica dell'impostazione di rete utilizzando CentreWare Internet Services (IS)

Xerox WorkCentre M118/M118i

15

Verifica dell'impostazione di rete utilizzando  CentreWare Internet Services (IS)

CentreWare IS è costituito da una semplice interfaccia che permette di gestire, configurare e monitorare le

stampanti della rete direttamente dal desktop usando un server web incorporato. CentreWare IS offre agli

amministratori facile accesso alle funzioni di stato, configurazione e diagnostica della stampante. Permette

inoltre agli utenti di accedere allo stato della stampante e di utilizzare funzioni speciali come la stampa dei

lavori salvati. Con CentreWare IS è possibile accedere alle proprie stampanti su una rete TCP/IP e gestirle

usando un browser web.

Nota

Per inserire impostazioni di configurazione di rete tramite CentreWare IS, il computer deve essere sulla

stessa sottorete di Xerox WorkCentre M118/M118i. Per ulteriori informazioni sull’utilizzo di CentreWare

IS, vedere la

Guida per l’utente

 e la

System Administrator Guide

 nel

CD-ROM di documentazione

 per il

cliente o sul sito web Xerox.

Per verificare l'impostazione di rete utilizzando CentreWare IS

1.

Dal computer, avviare il browser web.

2.

Immettere l'indirizzo IP della macchina nel campo

Indirizzo

 del browser web (http://xxx.xxx.xxx.xxx).

3.

Fare clic sulla scheda

Proprietà

.

4.

Selezionare la cartella

Impostazioni protocollo

 nella barra laterale sinistra e quindi selezionare

TCP/IP

.

5.

Se si utilizza un nome server, (anziché un indirizzo IP), inserire l'indirizzo del server DNS nel campo

Indirizzo DNS 1

 e quindi selezionare il pulsante

Applica nuove impostazioni

 in fondo alla pagina.

6.

Immettere l'ID utente predefinito nella finestra di dialogo

Connetti a

[

indirizzo ip

], quindi fare clic sul

pulsante

OK

.

■

ID utente predefinito:

admin

■

Password predefinita:

x-admin

.

Al termine dell'impostazione di rete, cambiare l'ID utente predefinito e la password.
