Przewód czarny nie może być poć podłączony do zera, ani też uziemienia.

Uwaga : Instalacja elektryczna zasilająca urządzenie powinna być wyposażona w mechanizm odcięcia zasilania na wszys-

tkich biegunach o minimalnym rozstawie 3 mm

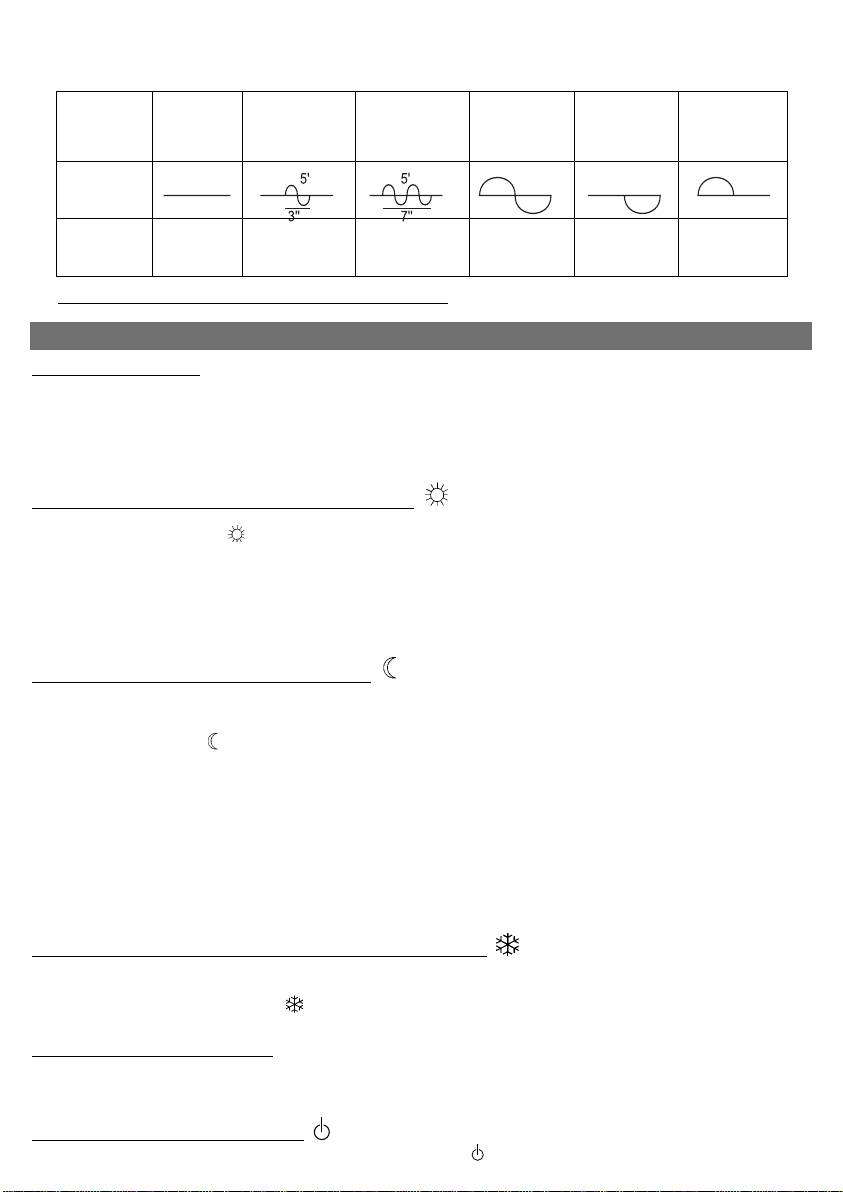

Przemienność

Przemienność

Pełna

Otrzymane

Pół-przemienność

Pół-przemienność

Brak prądu

Brak prądu (4’57’’)

Brak prądu

przemienność

polecenia

ujemna - 115 V

dodatnia + 115 V

faza 230 V (3’’)

faza 230 V (7’’)

230V

Oscyloskop

Odniessienie

/ Zero

Zapobieganie

Zatrzymanie

Otrzymany tryb

KOMFORT

KOMFORT -1°C

KOMFORT -2°C

ECO

Zamarzaniu

Odciążenie

2-4) Przykręcić urządzenie do uchwytu mocującego. 2-4) Przykręcić urządzenie do uchwytu mocującego. 햷

UŻYTKOWANIE OGRZEWACZA

1) Opis termostatu : 9

X £ Termostat.

Y £ Przełącznik regulacji nastawy temperatury w trybie Komfort.

Z £ Przełącznik regulacji nastawy temperatury w trybie Eco.

V1 £ Dioda sygnalizująca pracę elementu grzewczego.

V2 £ Dioda sygnalizująca pracę w trybie Komfort.

V3 £ Dioda sygnalizująca pracę w trybie Eco.

2) Ustawienie temperatury w trybie Komfort :

Jest to temperatura jaką powinno mieć pomieszczenie kiedy przebywają w nim ludzie.

a) Ustawić termostat X na

, kontrolka V2 zapala się.

b) Ustawić przełącznik Y na 5,

kontrolka ogrzewania V1 zapala siê, jeoeli temperatura otoczenia jest niższa od nastawio-

nej.

c) Odczekać kilka godzin, aby temperatura ustabilizowała się.

d) Jeżeli ustawienie odpowiada użytkownikowi (ewentualnie sprawdzić temperaturę przy pomocy termometru) należy je

oznaczyć.

Jeżeli temperatura nie jest odpowiednia, wykonać ponownie regulację i powtórzyć czynmości od punktu c.

3) Ustawienie temperatury w trybie Eco :

Jest to obniżenie temperatury w stosunku do temperatury komfortowej. Stosowanie tego trybu zaleca się w przypadku

okresów nieobecności przekraczających 2 godziny lub w ciągu nocy. Uwaga: obniżenie dotyczy temperatury komfortowej,

dlatego należy najpierw ustawić temperaturę komfortową przed ustawieniem obniżenia w trybie eko.

a) Ustawić kursor X na

, kontrolka V3 zapala się.

b) Ustawić pokrętło Z na -3,5°, kontrolka grzania V1 zapala się, jeżeli temperatura pomieszczenia jest niższa od ustawionej

temperatury eko.

c) Odczekać kilka godzin, aby temperatura ustabilizowała się.

d) Jeżeli ustawienie odpowiada użytkownikowi (ewentualnie sprawdzić temperaturę przy pomocy termometru) należy je

oznaczyć.

Jeżeli temperatura nie jest odpowiednia, wykonać ponownie regulację i powtórzyć czynmości od punktu c.

Uwaga: ustawienie do pracy w trybie eko na -3,5°C zostało wybrane w naszych laboratoriach. W zależności od charak-

terystyki instalacji, istnieje możliwość, że ustawienie nie będzie zapewniać dokładnie wartości -3,5°C. W takim wypadku

należy dostosować regulację, aby uzyskać wymagane obniżenie.

4) Ustawienie trybu temperatury antyzamarzaniowej :

W tym trybie pracy urządzenie utrzymuje stałą temperaturę w danym pomieszczeniu na poziomie 7°C. (długa nieobecność

użytkowników – ponad 24 godziny)

a) Ustawić termostat X w położeniu

.

5) Dioda sygnalizacyjna V1 :

Dioda ta sygnalizuje, że element grzewczy (grzałka) urządzenia pracuje.

Podczas stabilizowania się temperatury w pomieszczeniu dioda ta może również migać.

6) Zatrzymanie pracy urządzenia :6) Zatrzymanie pracy urządzenia :

Aby wyłączyć urządzenie należy termostat X ustawić w położeniu .
