Querido propietario del mr Handsfree Genius
¡Felicidades! ¡Viene de adquerir uno de los car kits más sofisticados y fácilmente
manejables! Este modelo le ofrece la calidad superior en materia de full-
duplex voice communication. Ahora puede telefonear desde su coche en toda
seguridad y sin incomodidades.
QUÉ CONTIENE EL MR HANDSFREE GENIUS?
1. Unidad principal con altavoz incorporado.
2. Indicación LED para la reproducción del modo TALK.
3. Teclas para desenganchar la unidad principal del soporte.
4. Soporte para el teléfono móvil.
5. Tecla para soltar los brazos del soporte.
6. Soporte de la unidad principal.
7. Conexión del micrófono.
8. Adaptador de corriente para mechero.
8.1. Cordón espiral.
8.2. Fusible reemplazable.
9. Indicador LED del adaptador de corriente.
10. Anillo de fijación.
11. Tornillos largos (15 mm) para fijar el soporte de la unidad principal al tablero
de instrumentos de su coche.
12. Micrófono.
13. Tecla para la sensibilidad del micrófono.
14. Clips para la conducción del cable de micrófono.
15. Adaptador para la conexión con el suministro de corriente del coche y el
hilo Mute de la radio del coche.
16. Clips de contacto para la conexión de los hilos.
17. Conectador para conectar el teléfono móvil a la unidad principal (no incluído).
18. Destornillador.
INSTALACIÓN
EL MONTAJE DEL MR HANDSFREE GENIUS
• Determine el lugar donde quiere instalar la unidad principal del Genius.
Este lugar tiene que estar al alcance de la mano, claramente visible para el
display del teléfono y bastante seguro en caso de un accidente y para el
funcionamiento de airbags. El aparato no puede en ningún caso impedir al
conductor de controlar o manejar el coche.
• El montaje de la unidad principal del Genius (esto es también el soporte
del teléfono) se hace lo mejor mediante un anillo de fijación. Se tiene que
expulsar la unidad principal del Genius del soporte. Este soporte ya está
atornillado al anillo de fijación.
Español
2
M_Genius_E.pmd 17.03.2005, 12:222
INSTALACIÓN
Montaje de la unidad principal del Genius
La unidad principal del Genius puede montarse de dos maneras :
A . Puede montar el anillo de fijación universal mediante los tornillos
suministrados; o
B. • Quite el anillo de fijación universal del soporte de la unidad principal
desatornillando los 6 tornillos.
• Atornille el soporte de la unidad principal en el tablero de instrumentos o
en un anillo concebido para su tipo de coche.
?
Cómo colocar el anillo de fijación universal?
En la mayoría de los vehículos, el anillo de fijación
universal está colocado en la
!
parte derecha de la palanca de cambios. Asegúrese que el anillo de fijación
no
bloqueé ningún airbag!
1. Busque un sitio en su vehículo (cerca de la palanca de cambios) donde
encaje el anillo de fijación y sea confortable para su uso.
2. Asegúrese que el sitio donde quiera instalar su Mr
. Handsfree Genius esté
libre de polvo y suciedad. Retire la cubierta protectora del adhesivo del
anillo de fijación.
3. Ponga la parte superior del anillo de fijación, con la parte adhesiva sobre el
borde de la consola. Ponga la parte inferior del anillo de fijación, con el
ángulo, bajo el borde de la consola.
4. Presione ambas partes del anillo de fijación a la vez hasta que que la parte
inferior esté en posición horizontal. Inserte el tornillo en el correspondiente
agujero. Apriete el tornillo. Coloque el embellecedor adjunto para tapar el
agujero.
5. Ahora ha instalado con éxito el anillo de fijación universal.
Españ
ol
3
M_Genius_E.pmd
3
17.03.2005, 12:22

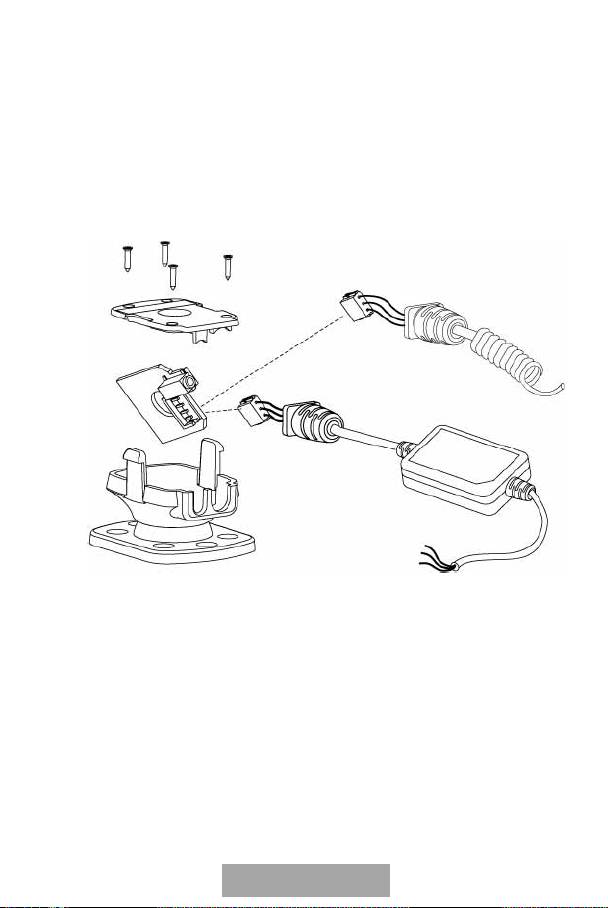

La conexión de los hilos eléctricos para la función de corriente y la función
Mute
A . Si quiere utilizar el mechero con el cordón espiral, tiene que introducir
esta clavija en el enchufe del mechero.
B. Puede intercambiar el cordón esprial del mechero por el cordón liso.
De esta manera puede fácilmente ocultar los cables y utilizar las
funciones Mute de su radio del coche. Esta función Mute tiene que
corresponder al estandarte :
• Desatornille los 4 tornillos en el soporte de la unidad principal.
• Desenganche el cordón espiral e introduzca el cordón liso en el
enchufe.
• Atornille la placa de fijación de nuevo en el soporte de la unidad
principal.
• Conecte los cables del cordón con la radio mediante los
conectadoresde cables suministrados.
Observación
: Le aconsejamos conectar el cable+ con el
suministro de corriente continuo. Esto lo hace posible utilizar su
car-kit también
cuando el motor de su vehículo está desconectado.
Para prevenir que a batería de su coche se vuelve baja, le
aconsejamos tomar su teléfono móvil de su kit manos-libres cuando
quita su coche.
• Todos los hilos tienen un color. Los encuentra en la tabla 1 más
abajo.
Cada hilo tendría que conectarse al ítem correspondiente de la
columna B.
Españ
ol
4
M_Genius_E.pmd
4
17.03.2005, 12:22
Tabla 1.
AB
Hilo rojo
El voltaje+ del suministro de corriente del coche.
Hilo negro
La conexión GND negativa.
Hilo marrón
Se
utiliza para la función Mute de su radio del coche y
se conecta a la radio del coche.
Aviso: Conecte solamente con un sistema de electricidad negativa y un
sistema de corriente de +12 Volt.
CONEXIÓN DEL MICRÓFONO
• Para un funcionamiento óptimo, tiene que instalar el micrófono a una
distancia de al menos 75 cm de la unidad principal del Genius y a ca 40-50
cm de la boca del conductor. Tiene que cerciorarse de que el micrófono
está dirigido hacia el conductor y no hacia la unidad principal del Genius.
• Ponga el micrófono en el lugar correcto mediante el V
elcro.
• Utilice los clips suministrados para conducir el cable de micrófono.
• Introduzca la clavija del micrófono en el enchufe del soporte de la unidad
principal del Genius.
• Normalmente la tecla del micrófono está en posición ‘OUT’ (no empujada).
Sólo para algunos tipos de teléfonos es necesario poner esta tecla en
posición ‘ON’.
ADAPTAR EL SOPORTE DE TELÉFONO
• Gire el tornillo largo al centro de la unidad principal hacia la izquierda para
posibilitar movimientos.
• Ponga el soporte de la unidad principal en la posición deseada.
Españ
ol
5
M_Genius_E.pmd
5
17.03.2005, 12:22
• Gire el tornillo largo hacia la derecha para fijar el soporte de la unidad
principal en la posición deseada.
Aviso: No mueva la unidad principal sin desatornillar el largo tornillo. Esto
dañará el caucho de fijación al interior.
UNIR UN CONECTADOR A LA UNIDAD PRINCIPAL DEL GENIUS
• Saque la unidad principal del Genius del soporte.
• Une el conectador del Genius con la unidad principal del Genius.
• Reponga la unidad principal del Genius en el soporte.
¿CÓMO UTILIZAR EL SOPORTE UNIVERSAL?
• Suelte los brazos del soporte de la unidad principal del Genius empujando
la tecla entre los brazos.
• Ponga su teléfono entre los brazos.
• Cierre los brazos de manera que sujetan su teléfono y que éste no puede
caer.
• Tome el teléfono del soporte sin desenganchar los brazos, empujando el
teléfono hacia arriba.
• Para reponer el teléfono entre los brazos del Genius, lo empuja de nuevo
entre estos a partir de la parte de arriba.
• Sólo tiene que ajustar los brazos 1 vez al tamaño de su teléfono.
CONECTAR EL TELÉFONO AL CABLE DEL CONECTADOR
• Active el suministro de corriente hacia el Genius encendiendo el motor y
conectando la clavija del mechero (si de aplicación).
• Une el conectador del Genius con su teléfono móvil después de activar el
suministro de corriente.
• La función de la carga ahora está activa (si de aplicación).
Importante :
Durante la instalación, tiene que encargarse de que el cable
de corriente está en el enchufe del mechero y que hay corriente
antes de conectar su teléfono móvil. La conexión de su
teléfono móvil SIEMPRE tiene que ser el ÚLTIMO paso de la
instalación completa del mr Handsfree.
¿CÓMO UTILIZAR EL SISTEMA ANTIRROBO?
La unidad principal del Genius puede desengancharse del soporte. Cuando
pulsa las dos teclas simultáneamente, puede tomar la unidad principal del
Genius del soporte. De esta manera puede tomar consigo toda la electrónica
importante y evitar el robo.
¡IMPORTANTE!
• Siempre lea atentamente el capítulo ‘RESOLVER PROBLEMAS’.
• Puede encargar el conectador especial para su mr Handsfree por correo
o directamente a su suminstrador local.
• Gracias a su conectador especial, que puede encargarse separadamente
para todo tipo de teléfono móvil (Nokia, Ericsson etc), su mr Handsfree
está apropiado a todo tipo de teléfono móvil.
Español
6
M_Genius_E.pmd 17.03.2005, 12:226
FUNCIONAMIENTO DEL MR HANDSFREE GENIUS
¿
CÓMO ENCENDER EL GENIUS AL USO DEL MECHERO?
• Introduzca el cable de corriente del mr Handsfree en el enchufe del mechero
de su coche para encender su mr Handsfree. Para diferentes marcas de
coches tiene que arrancar el motor del coche para que se active el mechero.
• El indicador LED del mechero se ilumina.
• Para apagar, sólo tiene que tomar el cable de corriente del mechero.
Cuando se utiliza el cable incorporado, y está conectado al corriente continuo,
el Genius siempre está encendido.
RESPONDER A UNA LLAMADA
• Responda a las llamadas entrantes como lo hace normalmente con su
teléfono móvil. Para algunos teléfonos es posible activar la función ‘auto
answer’. En este caso su teléfono responde automáticamente a las
llamadas.
• Ahora puede empezar la conversación hablando por el micrófono.
• Adapte la intensidad sonora mediante el tablero de mando en su teléfono
móvil.
TELEFONEAR
• Forme un número de teléfono como lo hace normalmente con su teléfono
móvil.
• Cuando hay conexión, puede empezar la comunicación hablando en la
dirección del micrófono.
TERMINAR UNA CONVERSACIÓN
Al final de una conversación, se corta la comunicación como se lo hace
normalmente con su teléfono móvil.
¿
CÓMO UTILIZAR ‘VOICE DIALING’?
Si su teléfono soporta la función de ‘Voice Dialing’, puede, después de activar
esta función, decir el nombre de la persona que quiere llamar.
Español
7
M_Genius_E.pmd 17.03.2005, 12:227
RESOLVER PROBLEMAS
Problema Causa Solución
El aparato no
Hay una mala conexión
Quita la unidad principal de
carga, Ud. no
entre la unidad principal y
su soporte y conectela
entiende la
su soporte.
de nuevo. Si la conexión
persona que le
se hace de manera cor-
llama, la persona
recta, Ud. entiende un “clic”.
que le llama no le
entiende y la
función « Mute »
no funciona.
A veces, se oye un
Es posible que la protec-
Tiene que instalar el mr Hands-
ruido de alta
ción de la radio de su
free Genius a una distancia
frecuencia en la
coche contra las distor-
de al menos 20 cm de la
radio del coche.
siones de radiofrecuencia
radio de su coche.
no sea suficiente.
El mr Handsfree
• El enchufe para el
• Verifique si el mechero
Genius no fun-
mechero es dañado.
funciona normalmente.
ciona. El indicador
• No hay contacto entre el
• Limpie el contacto del
LED verde del
adaptador de corriente y
enchufe del mechero y del
enchufe de
el enchufe del mechero.
adaptador de corriente.
mechero no está
• El fusible de 1,5A en el
• Reemplace el fusible.
encendido.
adaptador de corriente se
Primero tiene que empujar el
ha quemado.
tapón del soporte de fusible
• El adaptador de corriente
hacia abajo antes de girar. El
está dañado.
imagen (p. 9) muestra
la dirección en la que tiene
que girarse el tapón del
soporte a la instalación.
• Si estas soluciones no
resuelven el problema, es
mejor de ponerse en
contacto con un centro de
servicio.
El mr Handsfree
• No hay contacto entre los
• Controle los contactos de
Genius no funciona.
hilos.
las conexiones.
Es conectado a la
• Los hilos de la radio del
• Utilice para la conexión los
radio del coche
coche están más
clips de contacto que
con el adaptador
estrechos que necesario
corresponden al estan-
suplementario.
(con diámetro inferior a
darte de su vehículo o un
La radio del coche
0,75 mm²).
otro tipo utilizado de
si funciona.
• El fusible de 1,5A en el
conexión.
adaptador de corriente
• Reemplace el fusible.
se ha quemado.
Español
8
M_Genius_E.pmd 17.03.2005, 12:228
• Verifique la conexión del
La persona que
• El micrófono ya no está
micrófono y la conexión de
le llama, no le
conectado.
micrófono del soporte de la
entiende.
• El cordón del micrófono
unidad principal.
está dañado.
• Póngase en contacto con
su centro de servicio.
Limpie los contactos del
Su teléfono móvil
Los contactos del teléfono
teléfono y del conecta-
está conectado al
o del conectador están
dor.
mr Handsfree Ge-
sucios.
nius, pero no
funciona.
Lea el manual de su ra-
El mr Handsfree
Se tienen que activar
dio del coche y active los
Genius está
reajustes suplementarios
reajustes necesarios.
conectado a la ra-
para la función Mute de la ra-
dio del coche,
dio del coche.
pero la función
Mute no funciona
mientras la
llamada.
MANTENIMIENTO
Sírvase tomarse a pecho los CONSEJOS siguientes para mantener su mr
Handsfree en condición óptima:
• No exponga el equipo a la humedad.
• Siempre desconecte el cable de corriente cuando no utiliza su car-kit.
¡mr Handsfree le desea un viaje agradable en toda seguridad!
Español
9
M_Genius_E.pmd 17.03.2005, 12:229
