LevelOne ADSL2 FBR-1461: TC
TC : LevelOne ADSL2 FBR-1461
48
TC
包裝內容
FBR-1461 ADSL2+ Modem Router
快速安裝手冊
CD-ROM 使用手冊 / 驅動程式
AC-DC 電源供應器 (12VDC, 1A)
RJ-11 ADSL / 電話線
Cat.5 網路線
附註
如需更進一步了解本產品詳細設定，請參考使用手冊
警告
請勿在高溼度高溫環境下使用本產品
請勿使用其它電源供應器
請勿自行打開或者維修本產品；如產品過熱，請立即移除電源並送至維修中心檢
測
請勿在室外使用本產品
注意
請將本產品設置於穩固平面
請使用包裝內含之電源供應器，不同之電源可造成產品故障或者燒毀.
FBR-1461 Quick Installation Guide
49

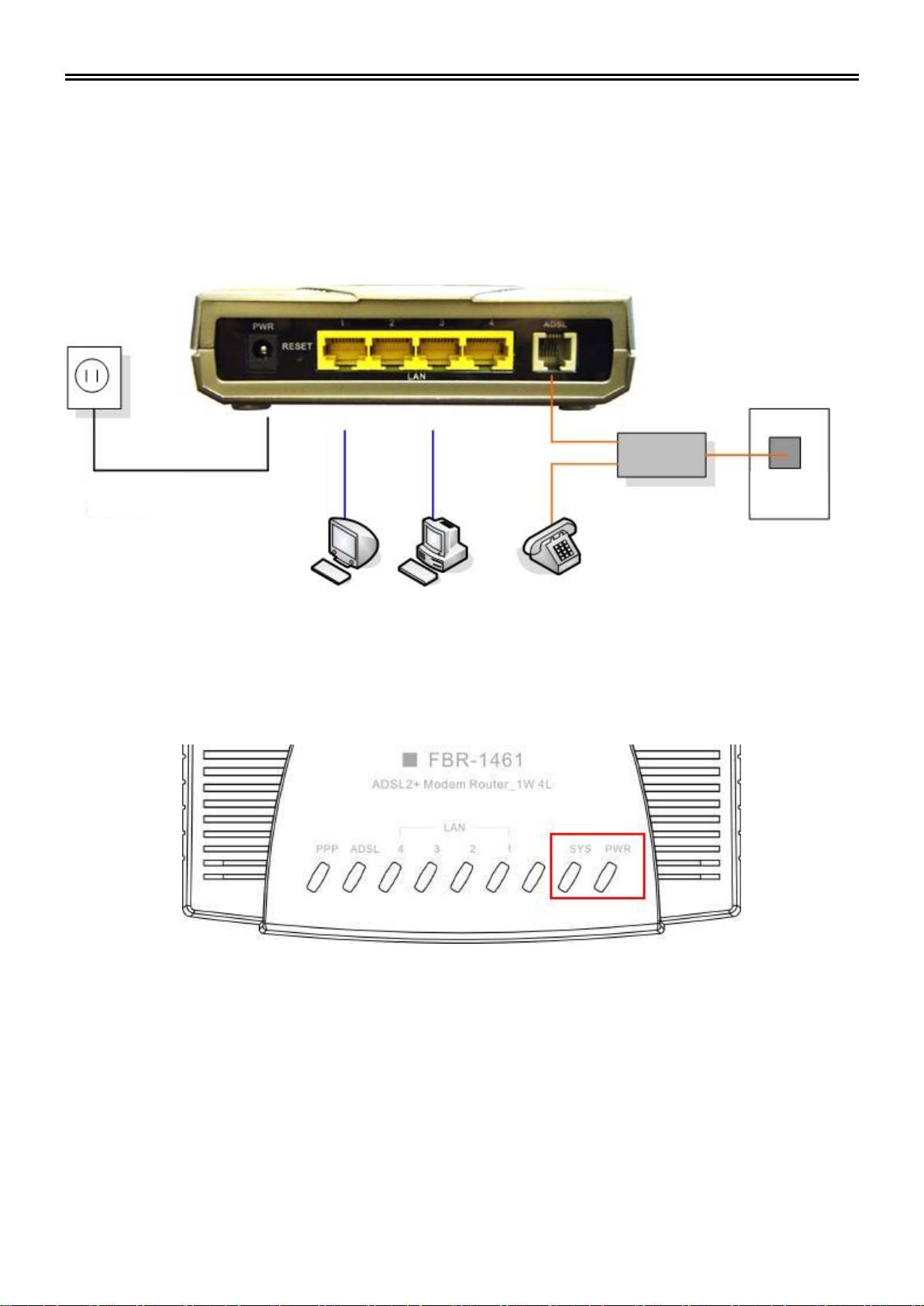

連接你的 ADSL2+ Modem/Router
乙太網路連接方式
1. 將電話線路(具有網際網路)接至 ADSL 介面，使用 Cat.5 網路線接連電腦乙太網路至 LAN 介面，
接上電源並開啟電源開關。
2. 確認 PWR(電源)、SYS(系統狀態)燈號亮起，同時確認 LAN 燈號連線亮起。
電話
分離器
電話線路
電源
網路交
換器
50

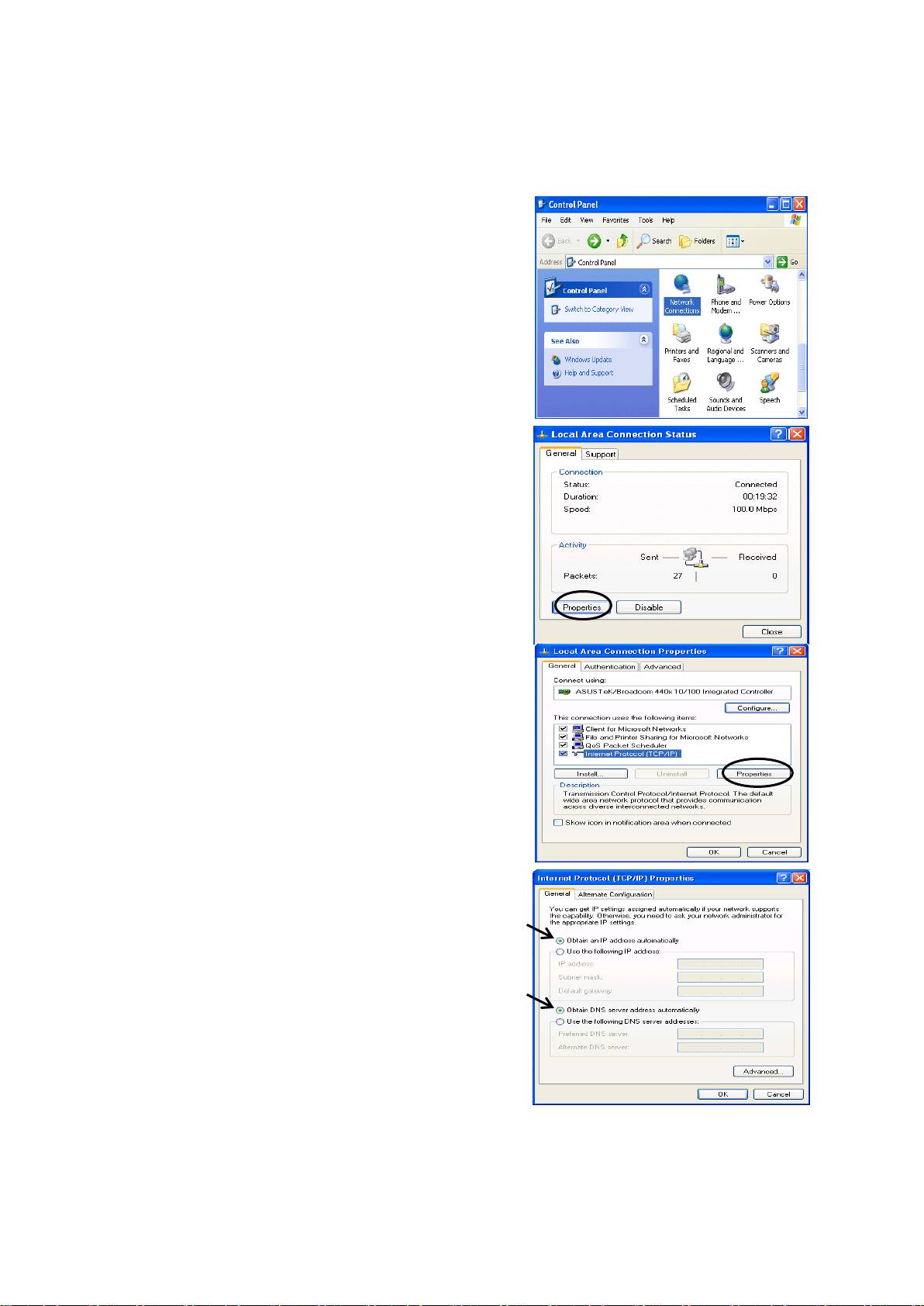

設定網路
Windows XP
1. 進入控制台點選並執行網路連線
2. 點選執行區域網路連線
3. 在區域網路連線狀態視窗點選內容
4. 點選 Internet Protocol (TCP/IP) 後按下內容
5. 選擇自動取得 IP address 和自動取得 DNS
server address
6. 點擊 OK 按鍵結束設定
FBR-1461 Quick Installation Guide
51
設定 ADSL2+ Modem/Router
注意
你至少需要 IE5.0 或者 Netscape4.5 以上的網頁瀏覽器才可設定此設備
1. 開啟網頁瀏覽器，在網址中輸入
http://192.168.1.254 。這個 IP 是出廠預設值，
按下 Enter.
2. 網頁會提示輸入使用者名稱與密碼。輸入
預設值的帳號與密碼後按下 OK，進入主選
單如下圖：
3. 主選單首頁
52

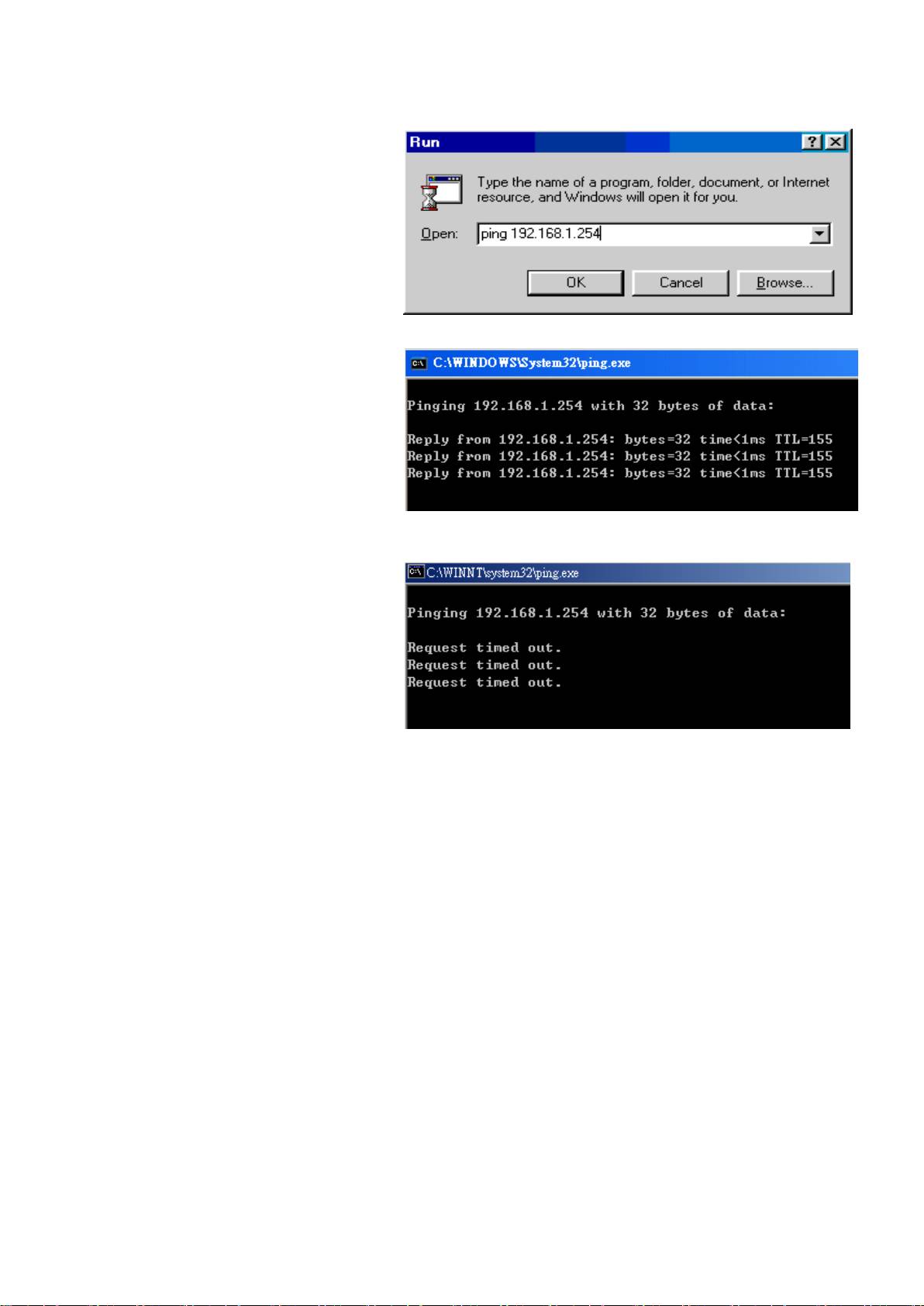

確認 PC 端網路連線
在 Windows OS，點選開始/執
行，在執行視窗中輸入：
ping 192.168.1.254
點選 OK.
命令提示字元 視窗顯示。如果
ping 指令有成功回應(如圖)，則代
表 Router 以正常工作並且可以連
線。測試完畢後，視窗會自動關
閉。
如過連線失敗，會顯示
Request timed out
請從新確認連線與設定
