LevelOne ADSL2 FBR-1461: PT
PT : LevelOne ADSL2 FBR-1461
FBR-1461 Quick Installation Guide
43
PT
Conteúdo da embalagem
Modem Router FBR-1461 ADSL2+
Guia de instalação rápida
CD-ROM com manual / controlador
Transformador a.c.-d.c. (d.c. 12 V, 1 A)
Cabo RJ-11 ADSL/telefónico
Cabo Ethernet Cat.5
Nota
Para instruções mais detalhadas sobre a configuração e utilização do
Modem Router ADSL2+, consulte o manual do utilizador
Aviso
Não utilize o FBR-1461 em ambientes de muita humidade ou de
temperaturas elevadas.
Não utilize a fonte de alimentação de outros equipamentos com o
FBR-1461.
Não tente abrir ou reparar o dispositivo pelos seus próprios meios. Se o
FBR-1461 estiver muito quente, desligue-o imediatamente e recorra a um
centro de assistência para que o dispositivo seja reparado.
Evite utilizar este dispositivo e respectivos acessórios fora de casa.
Atenção
Coloque o FBR-1461 sobre uma superfície estável.
Utilize apenas o transformador que vem incluído na embalagem. A
utilização de um transformador com uma voltagem diferente pode
danificar o router.
44
Ligação do Modem Router ADSL2+
Através da porta Ethernet
1. Ligue o router a uma LAN (Local Area Network, rede local) ou a uma rede ADSL/rede
telefónica (LINHA) e depois ligue o dispositivo.
2. Certifique-se de que os LEDs PWR e SYS acendem e verifique se o mesmo acontece ao LED
da LAN relevante.
Empresa de
telecomunica
ções
Separador
Telefone
Hub de
comutação
Transformador
FBR-1461 Quick Installation Guide
45
Configuração da opção Network Properties (Propriedades de rede)
Configuração do PC no Windows XP
1. Vá até Start / Control Panel (in Classic
View) (Iniciar / Painel de controlo (vista
clássica)). No Control Panel (Painel de
controlo), faça um duplo clique sobre a opção
Network Connections (Ligações de rede).
2. Faça um duplo sobre a opção Local Area
Connection (Ligação de área local).
3. Na janela Local Area Connection Status
(Estado da ligação de área local), clique em
Properties (Propriedades).
4. Seleccione a opção Internet Protocol
(TCP/IP) (Protocolo Internet (TCP/IP)) e
clique em Properties (Propriedades).
5. Seleccione os botões de opção Obtain an IP
address automatically (Obter um
endereço IP automaticamente) e Obtain
DNS server address automatically (Obter
endereço do servidor DNS
automaticamente).
6. Clique em OK para concluir a configuração.
46
Configuração do Modem Router ADSL2+
Nota
Para configurar este dispositivo terá de ter o IE 5.0 / Netscape 4.5 ou acima
instalado

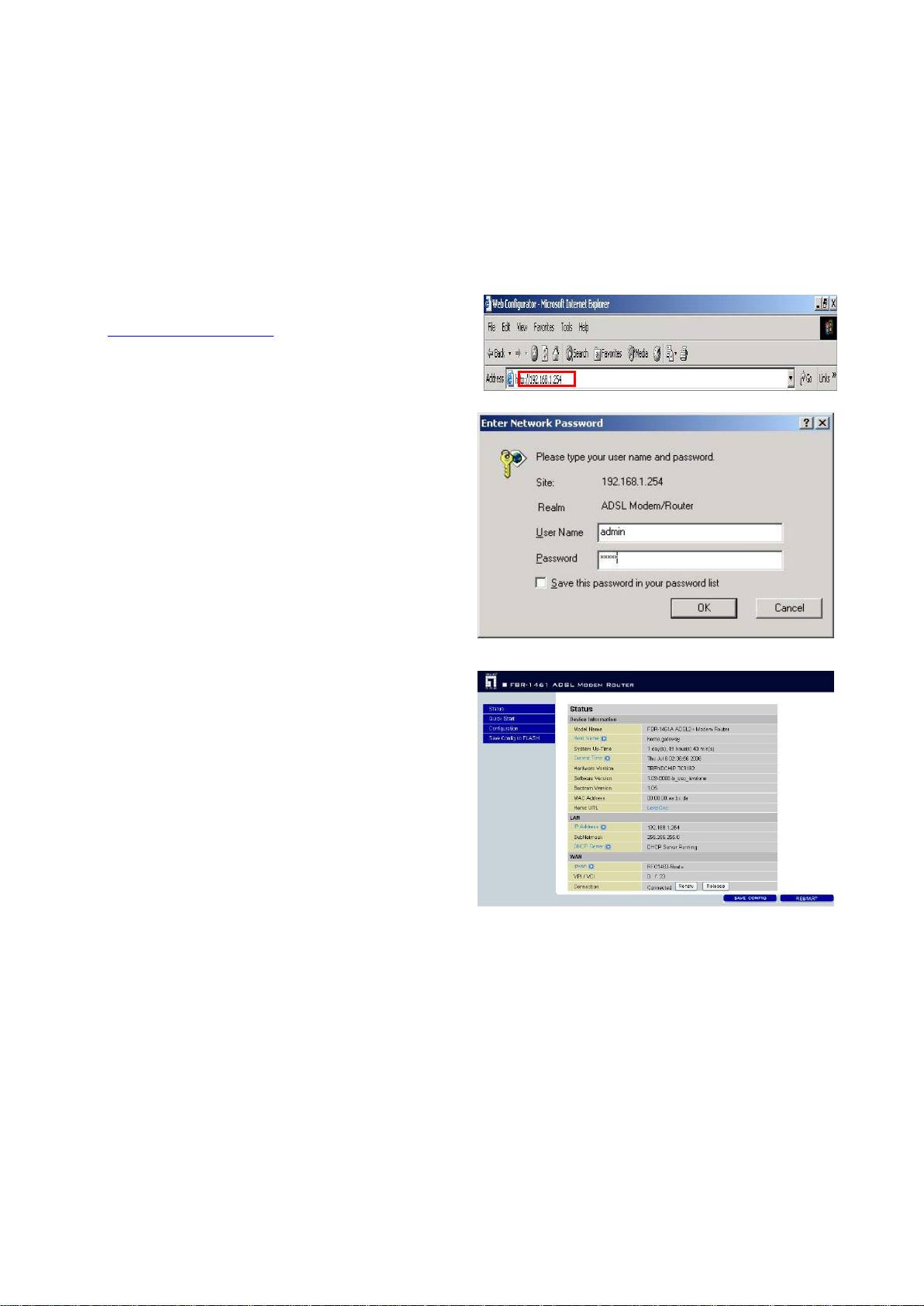

1. Abra o browser da web e digite o endereço
http://192.168.1.254 na barra de endereço
do browser. Este número é o endereço IP
predefinido do router. Prima a tecla Enter.
2. Será apresentada uma janela para
introdução do nome de utilizador e da
senha. Em ambos os casos, o nome de
utilizador e a senha é admin. Prima OK
(OK) para prosseguir.
3. Na página web será apresentado um
relatório de estado.
FBR-1461 Quick Installation Guide
47

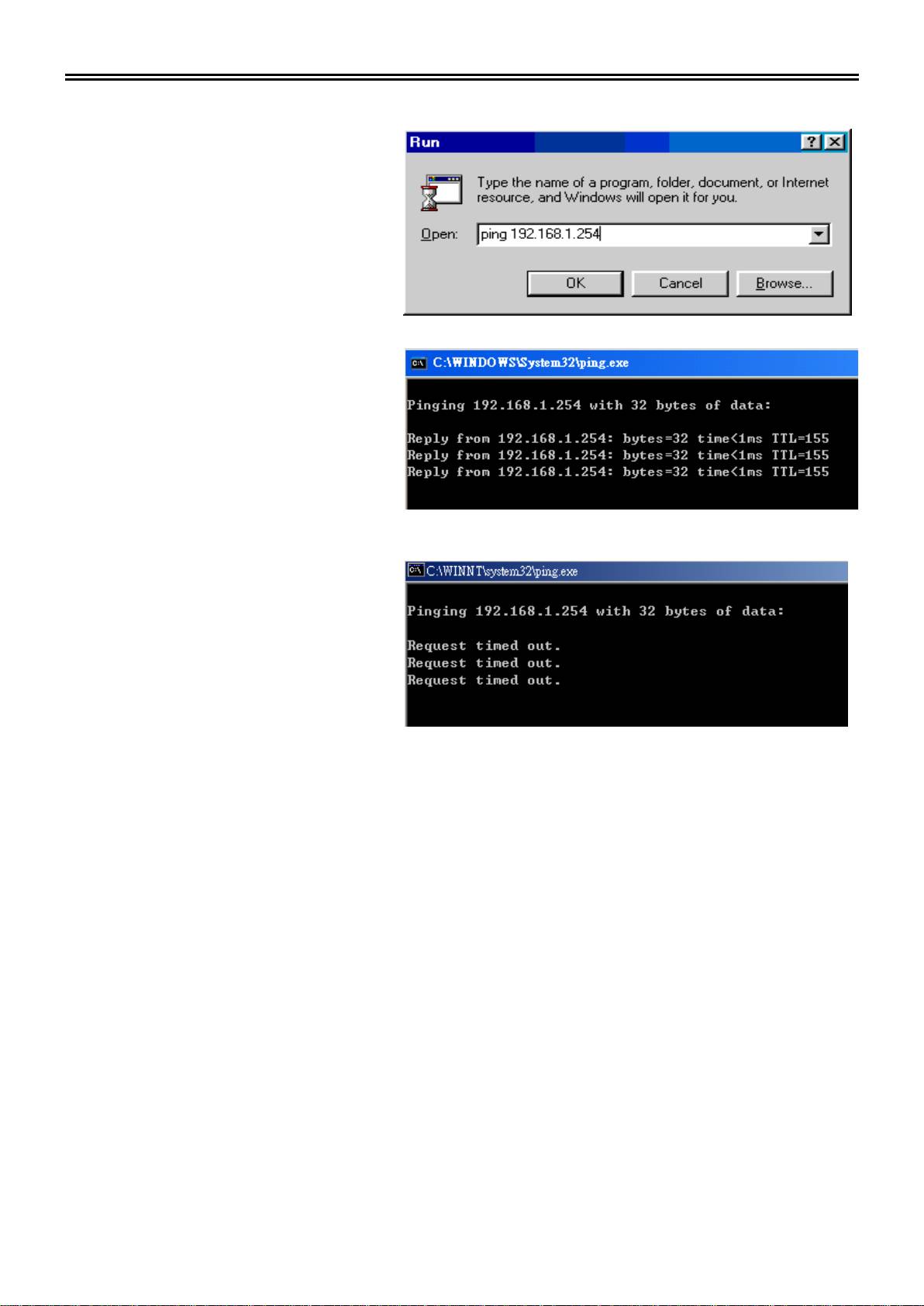

Verificação da ligação do router à rede local
Para ver se este router ADSL
consta da rede local, vá até
Start/Run (Iniciar/Executar).
No campo Run (Executar), digite
e prima
OK (OK).
Será apresentada uma janela
com linhas de comando. Se o
ping for feito com êxito, ou seja
se a rede local conseguir
comunicar com o dispositivo, a
janela contendo as linhas de
comando fechar-se-á
automaticamente.
Sempre que vir a mensagem
(O pedido
excedeu o limite de tempo) na
janela de linhas de comando é
porque a ligação falhou. Neste
caso, poderá ter de verificar a
configuração.
