FBR-1461 Quick Installation Guide
33
IT
Contenuti della confezione
Modem Router BR-1161 ADSL2+
Guida all'installazione rapida
CD-ROM con Manuale / Driver
Adattatore di corrente CA-DA (12VDC, 1A)
Cavo ADSL/telefono RJ-11
Cavo Ethernet categoria 5
Nota
Modem Router, fare riferimento al Manuale utente.
Avviso
Non usare FBR-1461
ed alte temperature.
Non usare la stessa presa di corrente per alimentare FBR-1461 ed altre
attrezzature.
Non aprire o riparare da sé il dispositivo. Se FBR-1461 è troppo caldo,
centro assistenza qualificato.
Evitare di usare il prodotto e tutti i suoi accessori in esterni.
Attenzione
Collocare FBR-1461 su una superficie stabile.
adattatori di corrente con potenza diversa può danneggiare il router.
34
Collegamento di ADSL2+ Modem/Router
Usando la porta Ethernet
1. Collegare il Router ad una LAN (Local Area Network) ed alla linea ADSL/telefonica (LINE),
quindi accendere il dispositivo.
2. Assicurarsi che i LED PWR e SYS siano accesi e che il relativo LED LAN sia acceso.
Presa
telefonica
Adattatore di
corrente
Hub di
commutazione
Telefono
Ripartitore
FBR-1461 Quick Installation Guide
35
Configurazione delle proprietà di rete

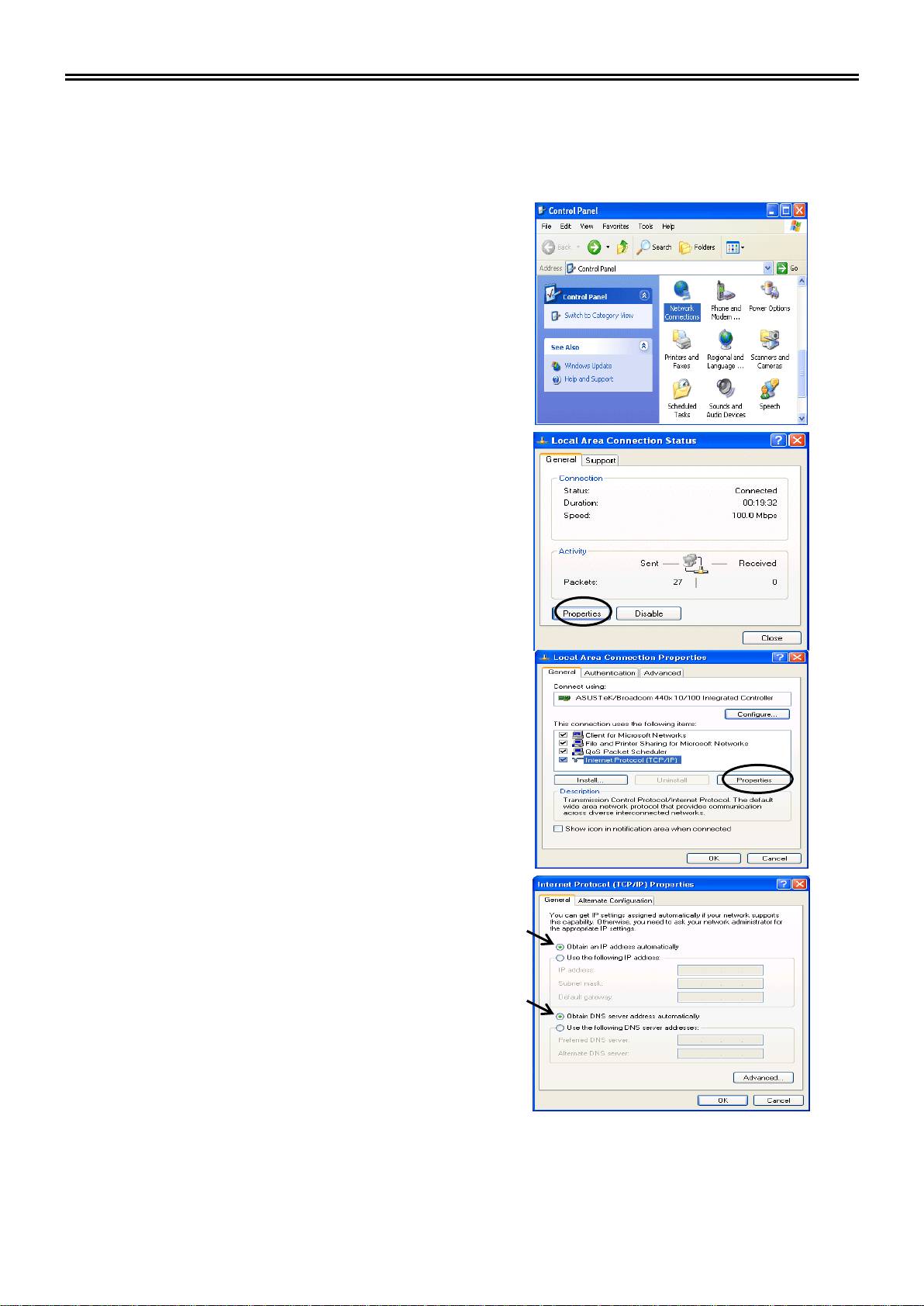

Configurazione del PC con Windows XP
1. Andare su Start / Control Panel (Pannello
di controllo) (in visualizzazione classica).
Nel Pannello di controllo fare doppio clic su
Network Connections (Rete e connessioni
Internet e poi su Connessioni di rete).
2. Fare doppio clic su Local Area Connection
(Connessione alla rete locale (LAN)).
3.
Local Area Connection (Connessione alla
rete locale (LAN)), poi selezionare
Properties (Proprietà) nel menu a
comparsa.
4. Selezionare Internet Protocol (TCP/IP)
(Protocollo Internet (TCP/IP)) e fare clic su
Properties (Proprietà).
5. Obtain an IP
address automatically (Ottieni
automaticamente un indirizzo IP) e Obtain
DNS server address automatically (Ottieni
indirizzo server DNS automaticamente).
6. Fare clic su OK per terminare la
configurazione.
36
Configurazione di ADSL2+ Modem/Router
Nota
È necessario avere installato Internet Explorer 5.0 / Netscape 4.5, o versione
più recente, per potere configurare questo dispositivo.
1. Aprire il Browser Web e scrivere
http://192.168.1.254 nella barra
dell'indir
predefinito di questo router. Premere Enter.
2. Apparirà una finestra che richiede nome
utente e password. Per impostazione
predefinita il nome utente e la
password sono admin ed admin.
Premere OK per procedere.
3. Si otterrà una pagina web di stato.
FBR-1461 Quick Installation Guide
37

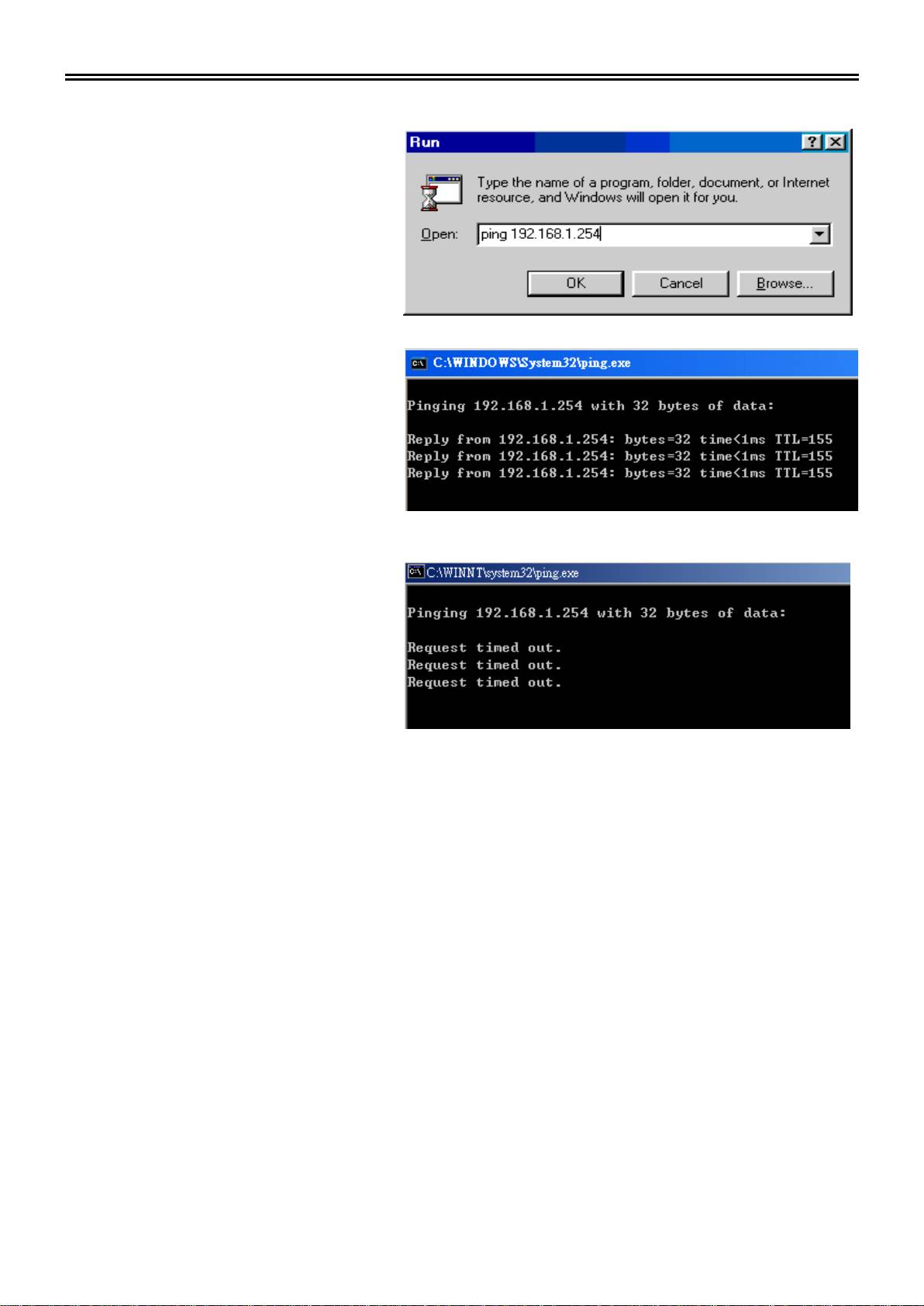

Verifica della connessione locale con il dispositivo
Per verificare che questo ADSL
Router sia visibile alla rete
locale, andare su Start / Run
(Esegui). Nella finestra di
dialogo Run (Esegui), scrivere
e poi
premere OK.
Apparirà una finestra di prompt
dei comandi. Se il ping va a
buon fine vale a dire che la
rete locale è in grado di
raggiungere il dispositivo la
finestra di prompt dei comandi si
chiuderà automaticamente.
Se la connessione non riesce,
nella finestra di prompt dei
comandi apparirà il messaggio
(Timeout
richiesta). Sarà necessario
controllare la configurazione.
