Fieldmann FDV 1002-A: 2. SYMBOLE
2. SYMBOLE: Fieldmann FDV 1002-A
PL
80
FDV 1002-A

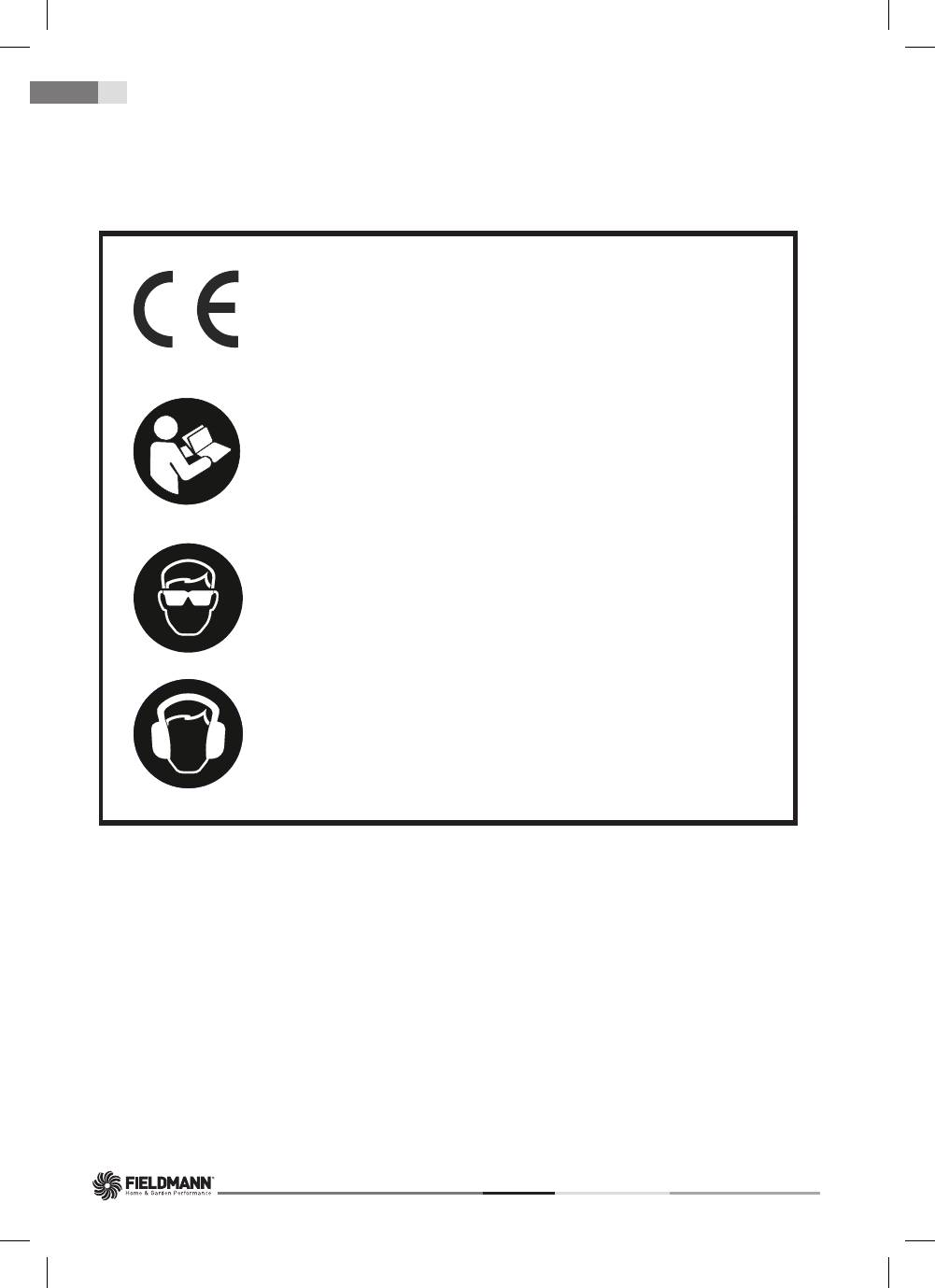

Symbole
2. SYMBOLE
65
INSTRUKCJA OBSŁUGI
KĄTOWA SZLIFIERKA ELEKTRYCZNA
PL
Symbole
2. SYMBOLE
Podwójna izolacja.
Przed uruchomieniem urządzenia
należy dokładnie zapoznać się
z instrukcja obsługi.
Niniejszy produkt został wyprodukowany
zgodnie z obowiązującymi normami.
Sprz t ochronny dla oczu
ę
Srz t ochronny dla uszu
ę
Gwint przyrządut.
65
INSTRUKCJA OBSŁUGI
KĄTOWA SZLIFIERKA ELEKTRYCZNA
PL
Symbole
2. SYMBOLE
Podwójna izolacja.
Przed uruchomieniem urządzenia
należy dokładnie zapoznać się
z instrukcja obsługi.
Niniejszy produkt został wyprodukowany
zgodnie z obowiązującymi normami.
Sprz t ochronny dla oczu
ę
Srz t ochronny dla uszu
ę
Gwint przyrządut.
65
INSTRUKCJA OBSŁUGI
KĄTOWA SZLIFIERKA ELEKTRYCZNA
PL
Symbole
2. SYMBOLE
Podwójna izolacja.
Przed uruchomieniem urządzenia
należy dokładnie zapoznać się
z instrukcja obsługi.
Niniejszy produkt został wyprodukowany
zgodnie z obowiązującymi normami.
Sprz t ochronny dla oczu
ę
Srz t ochronny dla uszu
ę
Gwint przyrządut.
PL
WIERTARKO-WKRĘTARKI
INSTRUKCJA OBSŁUGI
81
Opis urządzenia i zawartość dostawy | Uruchomienie
3. OPIS URZĄDZENIA I ZAWARTOŚĆDOSTAWY
Opis maszyny
(por. rys. 1)
A)
Szybkozaciskowy uchwyt wiertarski
B)
Gniazdo sterowania do regulacji momentu obrotowego i młotkiem
C) Przełącznik kierunku obrotów do przodu/wstecz i zabezpieczający przełącznik pozycji neutralnej
D) Włącznik
E) Rękojeść
F) Wyświetlacz LED wskazujący stopień doładowania akumulatorów i oświetlenie powierzchni roboczej
G) Akumulatory
H) Przełącznik 2 prędkości
Opis maszyny
(por. rys. 2)
1) Adapter akumulatora
2) Stacja ładująca z sygnalizacją ładowania akumulatora (pkt. 3, 4)
5) Akumulator
Zawartość opakowania
Wyjmij ostrożnie maszynę z opakowania i sprawdź, czy następujące części są kompletne:
Akumulatorowa wiertarka z akumulatorem
Stacja ładująca akumulatora
Bit - 1 szt.
Instrukcja obsługi
Jeśli brakuje części lub są one uszkodzone, zwróć się o pomoc do sprzedawcy, u którego maszyna została
zakupiona.
4. URUCHOMIENIE
Ładowanie urządzenia
Postępuj krok za krokiem zgodnie z instrukcją, orientując się za pomocą rysunków, aby wykonanie montażu
było jak najłatwiejsze.
1. Wyjmij akumulator z urządzenia: wciśnij przycisk zwalniający i wyciągnij akumulator w kierunku na dół.
2. Postaw ładowarkę na stole w pobliżu gniazdka sieciowego.
3. Włóż akumulator prawidłowo do ładowarki.
Uwaga:
Akumulator można włożyć do ładowarki wyłącznie w jeden sposób.
PL
82
FDV 1002-A
Uruchomienie
4. Podłącz kabel ładowarki do gniazdka sieciowego. W tym momencie będzie świecić zielona i czerwona
kontrolka.
5. Po całkowitym naładowaniu akumulatora będzie nadal świecić zielona kontrolka, a czerwona kontrolka
zgaśnie.
6. Po zakończeniu ładowania odłącz ładowarkę od gniazdka sieciowego.
Przed pierwszym użyciem akumulator musi być całkowicie doładowany. Przed pierwszym użyciem zaleca się
ładowanie akumulatora przez 3 - 5 godzin.
Uchwyt wiertarski
(por. rys. 3)
Jeśli chcesz otworzyć uchwyt wiertarski, chwyć za tylną część uchwytu i przekręcaj jego przednią część w
kierunku odwrotnym do ruchu wskazówek zegara. Wsuń do uchwytu odpowiednie narzędzie. Przy dokręcaniu
przekręcaj przednią część uchwytu (i przytrzymuj jednocześnie jego tylną część) w kierunku zgodnym z ruchem
wskazówek zegara i upewnij się, czy szczęki uchwytu obejmują mocno i równomiernie narzędzie robocze.
Regulacja momentu i młotkiem
(por. rys. 4)
1. Regulacja momentu pozwala na idealne nastawienie mocy wkręcania. Do dyspozycji jest 19 pozycji + 1
pozycja do nastawienia wiercenia. Pozycje te można wybierać poprzez przekręcanie gniazda sterowania.
Niskie wartości są przeznaczone do małych wkrętów i miękkich materiałów. Wysokie wartości są
przeznaczone do dużych wkrętów i twardych materiałów.
2. Jeśli korzystasz z regulacji momentu, sprzęgło będzie pracować na wybranym ustawieniu. Jest to idealne
przy wielokrotnym wkręcaniu, kiedy wszystkie wkręty należy wkręcić na tę samą głębokość.
3. Należy zaczynać na najniższym ustawieniu i zwiększać wartość momentu aż do osiągnięcia odpowiedniego
ustawienia.
Włączenie/wyłączanie
(por. rys. 5)
UWAGA:
Włączaj urządzenie lub uruchamiaj włącznik ostrożnie, zgodnie z zaleceniami producenta.
Aby włączyć naładowane urządzenie, wciśnij włącznik (nr 1). Na wyświetlaczu LED pojawi się sygnalizacja
pracy. Aby wyłączyć urządzenie, zwolnij włącznik. Dojdzie do zatrzymania obrotów uchwytu.
1. Upewnij się, czy do urządzenia jest podłączony akumulator.
2. Włącz urządzenie poprzez wciśnięcie włącznika uruchamiającego
3. Ciśnienie wywierane na włącznik uruchamiający określa obroty robocze uchwytu. Im większą siłą
oddziałujesz na włącznik, tym wyższe są obroty uchwytu.
4. Jeśli chcesz, aby uchwyt obracał się do przodu, wciśnij przełącznik pracy do przodu/wstecz (nr 2) w
kierunku w lewo. Jeśli chcesz, aby uchwyt obracał się wstecz, wciśnij przełącznik pracy do przodu/wstecz
w kierunku w prawo.
5. Jeśli wiertarka nie jest używana, nastaw przełącznik pracy do przodu/wstecz (nr 2) na pozycję neutralną
(pośrodku), aby nie dopuścić do przypadkowego uruchomienia.
PL
WIERTARKO-WKRĘTARKI
INSTRUKCJA OBSŁUGI
83
Uruchomienie | Wskazówki dotyczące prawidłowego użytkowania
Upewnij się, czy wiertło lub nasadka wkręcająca są prawidłowo osadzone
Przed włączeniem wiertarki wiertło/nasadka wkręcająca muszą być położone bezpośrednio na obrabianym
materiale. W przeciwnym razie mogłoby dojść do uszkodzenia obrabianego materiału lub wiertła/nasadki
wkręcającej.
Przed rozpoczęciem pracy zawsze sprawdź kierunek obrotów wiertła.
Po zwolnieniu włącznika uruchamiającego dojdzie do uruchomienia automatycznego systemu hamowania.
Uchwyt wiertarski przestanie się automatycznie obracać
5. WSKAZÓWKI DOTYCZĄCE
PRAWIDŁOWEGO UŻYTKOWANIA
Przed pierwszym użyciem całkowicie naładuj akumulator. Zadbaj o to, aby zostały użyte wiertła i nasadki
przeznaczone do odpowiednich zadań oraz by były prawidłowo przymocowane. Upewnij się, czy przełącznik
pracy jest nastawiony na odpowiedni kierunek obracania.
UWAGA:
Przed wymianą narzędzi roboczych lub przed dokonaniem kalibracji zawsze zadbaj o to, aby z
urządzenia został wyjęty akumulator.
UWAGA:
Pył tworzący się podczas ostrzenia, cięcia, wiercenia i innych czynności może w niektórych
przypadkach zawierać substancje chemiczne mogące spowodować problemyzdrowotne. Oto wybrane
przykłady takich substancji:
a) Ołów z warstw malarskich zawierających ołów.
b) Cement i inne produkty budowlane.
c) Drewno opracowane chemicznie.
Wkręcanie
1. Przed rozpoczęciem wkręcania wkrętów w drewno należy najpierw wywiercić w obrabianym materiale
odpowiedni otwór. W ten sposób zapobiegniesz ruchom wiertła i narzędzi na powierzchni obrabianego
materiału, co mogłoby spowodować jego uszkodzenie.
2. Podczas wkręcania zaleca się wykorzystywanie niskich obrotów.
3. Włóż narzędzie do głowicy wkrętu i ostrożnie wkręć wkręt do otworu.
4. Zaleca się dokonywanie dokręcania na najniższej wartości momentu i stopniowe zwiększaniewartości
momentu, aż do osiągnięcia odpowiedniej wartości.
Wiercenie
1. Podczas wiercenia w drewnie nie należy korzystać z regulacji momentu. Wybierz pozycję do standardowego
wiercenia.
2. Podczas wiercenia w drewnie używaj wkrętów do drewna.
3. Podczas wiercenia w metalu i plastiku używaj wierteł do metalu.
PL
84
FDV 1002-A
Wskazówki dotyczące prawidłowego użycia | Wskazówki dotyczące użycia
4. Podczas wiercenia w miękkim drewnie wiertarka powinna pracować na maksymalnych obrotach.
5. Podczas wiercenia w twardym drewnie wiertarka powinna pracować na niskich obrotach.
Wskaźnik LED doładowania akumulatora
(por. rys. 6)
Diodowy wskaźnik LED jest używany do wskazywania stopnia naładowania akumulatora. Po włączeniu
urządzenia za pomocą włącznika uruchamiającego dojdzie do zapalenia się diody LED (nr 2). Jeśli świecą
wszystkie trzy diody LED, oznacza to, że akumulator jest naładowany. Jeśli świeci tylko jedna dioda LED,
oznacza to, że akumulator jest niemal całkowicie rozładowany i musi zostać natychmiast naładowany.
Oświetlenie powierzchni roboczej
(por. rys. 6)
Poprzez włączenie włącznika uruchomi się oświetlenie LED (nr 1) służące do oświetlenia miejsca, w którym
przebiega wkręcanie/wykręcanie. Poprzez wyłącznie włącznika dojdzie również do wyłączenia oświetlenia
LED powierzchni roboczej.
Pozostałe rady dotyczące wiercenia
1. Zalecamy przymocowanie obrabianego materiału do stołu roboczego, aby osiągnąć jak najlepsze wyniki
pracy i bezpiecznie obsługiwać narzędzia.
2. Korzystaj wyłącznie z zaostrzonych wierteł. Tępe wiertła powodują nadmierne obciążenie wiertarki i mogą
spowodować spalenie silnika.
3. Upewnij się, czy używasz odpowiedniego narzędzia do wykonywanej czynności.
4. Podczas wiercenia z wysoką dokładnością najodpowiedniejszym rozwiązaniem jest użycie wiertła z
wskaźnikiem do prowadzenia wiertła.
5. Wiercenie materiałów nieżelaznych, np. cienkich blach, jest bardzo trudne. Podczas wiercenia z dużą
dokładnością umieść pod wierconym materiałem kawałek drewna, a następnie wywierć otwór przez oba
kawałki materiału.
UWAGA:
Podczas wiercenia zdarza się, że dojdzie do zaklinowania wiertła. W takim wypadku
powstaje duża reakcja momentu. Zachowaj ostrożność i trzymaj wiertarkę mocno, aby zapobiec
ewentualnemu uszkodzeniu lub zranieniu.
UWAGA:
Nie blokuj włącznika uruchamiającego w pozycji włączonej za pomocą taśmy klejącej
lub żaden inny sposób. Obwód elektryczny urządzenia nie pracowałby prawidłowo, co mogłoby
doprowadzić do przegrzania, a następnie do uszkodzenia urządzenia.
Nadmierne obciążenie
Jeśli dojdzie do nadmiernego obciążenia urządzenia, może zostać uszkodzony silnik. Wywieranie
zwiększonego nacisku na urządzenie nie przyspieszy pracy. Oddziaływanie większej siły na urządzenie
doprowadzi wyłącznie do niższej sprawności, co spowoduje przedwczesne rozładowanie akumulatora i może
również spowodować zniszczenie silnika. Niestandardowe prace i oddziaływanie nadmiernej siły powoduje
skrócenie okresu żywotności narzędzia.
PL
WIERTARKO-WKRĘTARKI
INSTRUKCJA OBSŁUGI
85
Wskazówki dotyczące użycia
6. WSKAZÓWKI DOTYCZĄCE UŻYCIA
Obsługa
Ten produkt nie jest przeznaczony dla dzieci ani dla osób o obniżonych zdolnościach fi zycznych, mentalnych
lub zmysłowych lub dla osób o ograniczonym doświadczeniu i umiejętnościach, nad którymi nie jest
sprawowany nadzór lub którym nie zostały udzielone instrukcje dotyczące używania tego produktu przez
osobę odpowiedzialną za ich bezpieczeństwo.
Jeśli wyrób będzie używany w pobliżu dzieci, należy zachować szczególną ostrożność. Wyrób należy
zawsze umieszczać z dala od dzieci. Dzieci powinny być pod nadzorem zapewniającym, że nie będą się
bawić wyrobem
Nigdy nie należy pozwolić pracować z tym urządzeniem dzieciom ani osobom niezapoznanym z niniejszą
instrukcją obsługi. Lokalne przepisy mogą określać minimalny wiek użytkownika. Użytkownik jest
odpowiedzialny za szkody spowodowane osobom trzecim w obszarze roboczym urządzenia w następstwie
jego użytkowania.
Nie używaj maszyny, jeśli jesteś zmęczony, pod wpływem alkoholu czy środków odurzających.
Jeśli jest to konieczne, skorzystaj ze środków ochrony osobistej (rękawice, obuwie robocze, ochrona wzroku,
respiratory itd.). Środki ochrony osobistej obniżają ryzyko obrażeń osób.
Ubierz się stosownie. Nie noś wolnej odzieży lub biżuterii i zadbaj o to, aby włosy, odzież lub rękawice nie
dostały się niebezpiecznie blisko ruchomych części. Wolna odzież, biżuteria lub długie włosy mogą zostać
zaczepione przez ruchome części.
Zachowaj ostrożność, kontroluj, co robisz i zastanawiaj się nad pracą z urządzeniem elektrycznym. Nie
używaj urządzeń elektrycznych, jeśli jesteś zmęczony, pod wpływem narkotyków, alkoholu lub leków. Krótka
chwila nieuwagi podczas pracy z urządzeniem elektrycznym może prowadzić do poważnych obrażeń.
Nie pozwól na przypadkowe uruchomienie urządzenia. Przed włączeniem kabla zasilającego do gniazdka
sieciowego upewnij się, czy główny włącznik znajduje się w pozycji wyłączone. Przenoszenie urządzenia
elektrycznego przy jednoczesnym umieszczeniu palca na głównym włączniku lub podłączanie kabla
zasilającego do sieci elektrycznej w momencie, kiedy włącznik główny jest w pozycji włączone, może
spowodować obrażenia.
Nie przeszkadzaj sobie samemu. Podczas pracy zachowaj zawsze stabilną pozycję i równowagę. Umożliwi
to lepszą obsługę urządzenia elektrycznego w nieoczekiwanych sytuacjach.
Do przymocowania obrabianego materiału używaj zacisków lub imadła. Jest to bezpieczniejsze od
przytrzymywania obrabianego materiału ręką, ręce są jednocześnie wolne do obsługi urządzenia.
Utrzymuj powierzchnię roboczą w czystości i dobrze oświetloną. Przepełniona i nieoświetlona powierzchnia
robocza może spowodować obrażenia.
Nie używaj urządzenia elektrycznego w środowisku wybuchowym, jak np. pomieszczenie z cieczami
łatwopalnymi, gazami lub substancjami pyłowymi. W urządzeniu elektrycznym dochodzi do iskrzenia, które
może spowodować zapalenie pyłu łatwopalnego lub wyziewów.
Nie pracuj z materiałami zawierającymi azbest. Używaj maski przeciwpyłowej.
Podczas pracy z urządzeniem zachowaj bezpieczną odległość od dzieci i innych osób. Nieuwaga może
spowodować utratę kontroli nad urządzeniem.
PL
86
FDV 1002-A
Wskazówki dotyczące użycia
Przeznaczenie
To urządzenie nie jest przeznaczone do profesjonalnego użytku.
Nie używaj wyrobu do innych celów niż te, do których jest przeznaczony.
Ze względów bezpieczeństwa urządzenia nie należy używać jako agregatu napędowego do jakichkolwiek
innych narzędzi roboczych czy kompletów narzędzi, o ile producent nie wyraził na to jednoznacznej zgody.
Wskazówki dotyczące użytkowania
Włącz maszynę i eksploatuj ją zgodnie z instrukcją obsługi, dokładnie przestrzegając wszystkich zaleceń.
Przed wykonaniem jakiejkolwiek kontroli, konserwacji lub naprawy wyjmij kabel ładowarki z gniazdka
elektrycznego. Używaj urządzenia w dobrym stanie technicznym oraz do zadań, do których jest
przeznaczone.
Pracuj wyłącznie przy dobrej widoczności lub zapewnij dostateczne sztuczne oświetlenie.
Pracuj w czystym, uprzątniętym środowisku pracy.
Upewnij się, czy zachowujesz podczas pracy stabilną pozycję. Nie zapominaj, że upadki są jedną z głównych
przyczyn urazów podczas wypadków.
Podczas wiercenia metalowych blach używaj imadła i podłóż pod blachę kawałek drewna. Obracająca się
blacha stanowi duże zagrożenie.
Zadbaj o to, aby wiertarka lub wkrętarka nie była używana podczas pracy na przedmiotach podłączonych
do prądu, aby zapobiec porażeniu prądem elektrycznym. Przed użyciem tego urządzenia upewnij się,
czy znasz położenie wszystkich przewodów elektrycznych lub kabli wewnątrz murów i ścian (w tym celu
skorzystaj z wykrywacza metali).
Z wyrobu należy korzystać i przechowywać go poza zasięgiem substancji łatwopalnych i lotnych.
Wyrobu nie należy narażać na działanie skrajnych temperatur, bezpośredniego promieniowania łonecznego,
nadmiernej wilgoci oraz nie należy go umieszczać w mocno zapylonym środowisku.
Wyrobu nie należy umieszczać w pobliżu grzejników, otwartego ognia i innych urządzeń będących źródłem
ciepła.
Wyrobu nie należy spryskiwać wodą ani inną cieczą. Do wyrobu nie należy wlewać wody ani innej cieczy.
Wyrobu nie należy zanurzać w wodzie ani innej cieczy.
Wyrobu nie należy nigdy pozostawiać włączonego bez nadzoru.
Nie dotykaj części urządzenia, dopóki nie są całkowicie wyłączone.
Przed odstawieniem urządzenia do zamkniętego pomieszczenia, poczekaj, aż silnik wystygnie.
W żadnym wypadku nie naprawiaj produktu samodzielnie i nie dokonuj w nim żadnych przeróbek! Wszelkie
naprawy i kalibrację tego wyrobu należy powierzyć autoryzowanemu serwisowi lub sprzedawcy. Ingerując
w wyrób w okresie gwarancji narażasz się na ryzyko utraty praw do bezpłatnych napraw.
Producent nie odpowiada za szkody spowodowane na skutek niewłaściwego użycia wyrobu i jego
wyposażenia (zranienia, oparzenia, pożar, zepsucie potraw itp.).
Bezpieczeństwo elektryczne
UWAGA:
Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie
zalecenia.
Jeśli nie będziesz przestrzegać podanych ostrzeżeń i zaleceń, może dojść do porażenia
prądem elektrycznym, wybuchu pożaru lub poważnych obrażeń.
PL
WIERTARKO-WKRĘTARKI
INSTRUKCJA OBSŁUGI
87
Wskazówki dotyczące użycia
UWAGA:
Zachowaj niniejsze ostrzeżenia i zalecenia do użytku w przyszłości. Pojęcie urządzenie
elektryczne" we wszystkich ostrzeżeniach dotyczy Twojego urządzenia zasilanego z sieci elektrycznej
(wyposażonego w kabel zasilający) lub urządzenia zasilanego za pomocą akumulatora (bez kabla
zasilającego).
Ładowarkę urządzenia akumulatorowego można podłączyć do dowolnego gniazdka posiadającego
zabezpieczenie przed wyładowaniami, które zostało zainstalowane zgodnie z normami.
Wtyczka musi być zasilana prądem o wartości 230 V ~ 50 Hz.
Odłącz ładowarkę, jeśli nie będziesz jej dalej używać, jeśli dokonujesz wymiany narzędzia lub konserwacji
urządzenia.
Wtyczka kabla zasilającego urządzenia musi odpowiadać gniazdku. Nigdy w żaden sposób nie przerabiaj
wtyczki. W przypadku urządzenia chronionego za pomocą uziemienia nie używaj żadnych redukcji wtyczek.
Wtyczki, w których nie dokonano żadnych przeróbek i odpowiednie gniazdka obniżają ryzyko porażenia
prądem elektrycznym.
Podczas pracy z urządzeniem nie dotykaj uziemionych powierzchni, jak np. rurociągów, kaloryferów,
kuchenek elektrycznych i lodówek. W przypadku uziemienia Twojego ciała wzrasta ryzyko porażenia
prądem elektrycznym.
Nie narażaj urządzenia elektrycznego na oddziaływanie deszczu lub wilgoci. Jeśli do urządzenia
elektrycznego przedostanie się woda, podwyższa się ryzyko porażenia prądem elektrycznym.
Zachowaj ostrożność podczas manipulowania kablem zasilającym. Nigdy nie używaj kabla zasilającego
do przenoszenia lub przesuwania narzędzia i nie ciągnij za kabel podczas odłączania urządzenia od
sieci elektrycznej. Nie dopuść do kontaktu kabla z zatłuszczonymi, gorącymi i ostrymi przedmiotami lub
z ruchomymi częściami. Uszkodzony lub zaplątany kabel zasilający zwiększa ryzyko porażenia prądem
elektrycznym.
Podczas pracy z urządzeniem elektrycznym w wilgotnym środowisku w obwodzie zasilającym musi się
znajdować wyłącznik różnicowo-prądowy (RCD). Użycie wyłącznika różnicowo-prądowego (RCD) obniża
ryzyko porażenia prądem elektrycznym.
Wskazówki bezpieczeństwa dotyczące akumulatorów i ładowarki
Używaj wyłącznie akumulatora dostarczonego z tym urządzeniem i dostarczonej ładowarki.
Podłączaj ładowarkę wyłącznie do gniazdka sieciowego z napięciem zasilającym 230 V.
Chroń akumulator i ładowarkę przed wilgocią. Nie używaj ładowarki na zewnątrz.
Odłącz ładowarkę od gniazdka sieciowego, jeśli jej nie używasz, przed czyszczeniem ładowarki i jej
konserwacją.
Akumulator wymaga specjalnej uwagi. Nie dopuść do upadku akumulatora na twardą powierzchnię i nie
naciskaj na akumulator ani nie narażaj go na nadmierne mechaniczne obciążenie. Przechowuj akumulator
w bezpiecznej odległości od nadmiernego ciepła lub chłodu.
Nie próbuj naprawiać ani demontować akumulatora lub ładowarki. Jeśli któraś z części jest uszkodzona,
powierz jej naprawę wykwalifi kowanemu technikowi lub prześlij ją do naprawy do autoryzowanego
serwisu lub sprzedawcy.
Ładuj akumulator przy temperaturze powietrza w zakresie od 10 do 40 °C. Naładowany akumulator może
zostać wykorzystany do zasilania urządzenia w warunkach roboczych z temperaturą od 0 do 50 °C. Jeśli
akumulator nie jest używany, przechowuj go w suchym miejscu z temperaturą w zakresie od 10 do 30 °C.
PL
88
FDV 1002-A
Wskazówki dotyczące użycia | Konserwacja i przechowywanie
WAŻNE! NIEBEZPIECZEŃSTWO!
Nigdy nie łącz styków akumulatora i nie narażaj akumulatora na
działanie wilgoci. Nie przechowuj akumulatora razem z metalowymi przedmiotami i częściami, które
mogłyby spowodować spięcie styków akumulatora. Mogłoby dojść do przegrzania akumulatora, jego
zapalenia lub wybuchu.
AW przypadku dotknięcia elektrolitu lub innej cieczy czy substancji znajdującej się w akumulatorze, należy
natychmiast zmyć te substancje dużą ilością wody. Jeśli substancje te przedostaną się do oczu, należy je
wymyć dużą ilością wody i natychmiast zwrócić się o pomoc do lekarza.
Nie wyrzucaj ładowarki do ognia lub wody. Mogłoby dojść do wybuchu. Akumulatora nie należy wyrzucać
do zwykłego odpadu domowego bez względu na to, czy jest zużyty czy też nie. Zgodnie z obowiązującymi
przepisami akumulator należy oddać do lokalnej składnicy lub w sklepie do pojemnika z napisem "Zużyte
baterie".
Akumulator należy ładować wyłącznie w ładowarce przeznaczonej do tego przez producenta. W przypadku
użycia ładowarki przeznaczonej do jednego typu akumulatorów do ładowania innego akumulatora,
powstaje ryzyko wybuchu pożaru.
Używaj urządzenia elektrycznego wyłącznie z akumulatorem przeznaczonym do tego urządzenia. Użycie
innych akumulatorów stwarza ryzyko obrażeń lub pożaru.
Jeśli nie używasz akumulatora, przechowuj go z dala od metalowych przedmiotów, takich jak spinacze
biurowe, monety, klucze, gwoździe, wkręty lub inne drobne metalowe przedmioty, które mogą spowodować
spięcie styków akumulatora. Spięcie styków akumulatora może spowodować oparzenia lub wybuch
pożaru.
7. KONSERWACJA I PRZECHOWYWANIE
Konserwacja
UWAGA:
Odłącz ładowarkę, jeśli nie będziesz jej dalej używać, jeśli dokonujesz wymiany narzędzia lub
konserwacji urządzenia.
Urządzenie nie wymaga żadnej specjalnej konserwacji. Dotyczy to również elektrycznych części urządzenia.
Sprawdź, czy urządzenie nie przejawia cech zużycia.
Jeśli dojdzie do uszkodzenia ładowarki (obudowa, przewody lub styki), natychmiast zapewnij jej wymianę
w serwisie posprzedażowym.
Regularna konserwacja urządzenia zapewnia jego długą żywotność i wydajność.
Przed użyciem obejrzyj urządzenie i sprawdź, czy któreś z jego części nie są zużyte lub uszkodzone.
Wymień uszkodzone lub zużyte części. Aby urządzenie było wyważone, wymieniaj zawsze cały komplet
zużytych lub uszkodzonych narzędzi.
Zużyte lub uszkodzone części należy wymieniać wyłącznie w autoryzowanym serwisie lub u sprzedawcy.
Przed czyszczeniem należy zawsze odłączyć wyrób od źródła energii.
Do czyszczenia plastikowych części wyrobu używaj delikatnej ściereczki zwilżonej letnią wodą. Nie używaj
agresywnych środków czyszczących, rozcieńczalników lub rozpuszczalników, w przeciwnym wypadku
może dojść do uszkodzenia powierzchni wyrobu.
Nie czyść urządzenia pod bieżącą wodą ani nie zanurzaj go w wodzie.
Po wymianie narzędzia roboczego upewnij się, czy jest ono zabezpieczone w odpowiedniej pozycji
PL
WIERTARKO-WKRĘTARKI
INSTRUKCJA OBSŁUGI
89
Konserwacja i przechowywanie
Nie używaj narzędzi roboczych, które nie są dostosowane do umieszczania w zabieraku zasobnika.
Nie obciążaj nadmiernie urządzenia elektrycznego. Używaj odpowiedniego narzędzia elektrycznego do
danego typu pracy. Przy użyciu odpowiedniego typu narzędzia elektrycznego praca zostania wykonana
lepiej i bezpieczniej.
Jeśli nie można włączyć i wyłączyć głównego włącznika urządzenia, nie używaj urządzenia. Każde
urządzenie elektryczne, przy którym nie działa główny włącznik, jest niebezpieczne i musi zostać
naprawione.
Jeśli nie używasz urządzenia, przechowuj je z dala od dzieci i nie pozwól, aby z urządzenia korzystały osoby
nie zapoznane z jego obsługą lub z niniejszą instrukcją. Urządzenie elektryczne w rękach niewykwalifi
kowanej osoby jest niebezpieczne.
Dokonuj konserwacji urządzenia elektrycznego. Sprawdź, czy ruchome części nie są wychylone lub
zablokowane, czy poszczególne części nie są uszkodzone oraz inne okoliczności, które mogą mieć wpływ
na działanie urządzenia. Jeśli urządzenie jest uszkodzone, oddaj je przed użyciem do naprawy. Przyczyną
wielu usterek bywa zaniedbanie konserwacji urządzenia. Prawidłowo konserwowane narzędzia tnące z
ostrymi ostrzami rzadziej się blokują w obrabianym materiale i lepiej się nimi manipuluje.
Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące z ostrymi ostrzami
rzadziej się blokują w obrabianym materiale i lepiej się nimi manipuluje.
Urządzeń elektrycznych, akcesoriów, narzędzi roboczych itd. należy używać zgodnie z niniejszymi
zaleceniami, w sposób określony dla danego typu urządzenia elektrycznego. Należy również wziąć
pod uwagę warunki środowiska pracy i rodzaj pracy, który będzie wykonywany. Używanie narzędzia
elektrycznego do innych celów niż te, do których jest przeznaczone, może być niebezpieczne.
Uszkodzone styki należy wymienić w autoryzowanym serwisie lub u sprzedawcy. Nie używaj urządzenia
elektrycznego, które nie może być włączone i wyłączone.
Nie pozostawiaj włączonego urządzenia elektrycznego bez nadzoru. Przed odłożeniem urządzenia wyłącz
je i poczekaj do jego całkowitego zatrzymania.
Używaj ochronników słuchu. Nadmierny hałas może spowodować uszkodzenie słuchu.
Podczas wykonywania czynności, w trakcie których narzędzia robocze mogą być w kontakcie z ukrytymi
przewodami elektrycznymi, należy trzymać urządzenie elektryczne za przeznaczone do tego izolowane
części. Narzędzie robocze, które będzie w kontakcie z "żywym" przewodem elektrycznym, spowoduje
przewodzenie nie izolowanych części urządzenia i może doprowadzić do porażenia obsługi prądem
elektrycznym.
W celu dokonania naprawy skontaktuj się z autoryzowanym serwisem lub sprzedawcą, używającym
oryginalnych części zamiennych. W ten sposób zapewnisz prawidłowe działanie urządzenia elektrycznego.
UWAGA:
Użycie jakichkolwiek akcesoriów lub narzędzi nie zalecanych w niniejszej instrukcji obsługi może
podwyższyć ryzyko obrażeń. Używaj wyłącznie oryginalnych części zamiennych.
Po zakończeniu każdej pracy wyczyść urządzenie.
Nie używaj zużytych lub uszkodzonych wierteł lub nasadek wkręcających. Takie narzędzia mogą
spowodować nadmierne obciążenie silnika i niższą wydajność.
Dołóż wszelkich starań do tego, aby nie doszło do uszkodzenia silnika olejem lub wodą.
Sprawdzaj regularnie, czy urządzenie nie jest uszkodzone na skutek standardowej eksploatacji. Upewnij się,
czy wszystkie części są prawidłowo podłączone i nie używaj tego wyrobu, jeśli doszło do uszkodzenia lub
zgubienia jego części.
PL
90
FDV 1002-A
Konserwacja i przechowywanie | Dane techniczne
Podczas wkładania akumulatora do ładowarki upewnij się, czy akumulator został włożony w prawidłowy
sposób i czy pomiędzy akumulatorem a stykami nie znajdują się żadne materiały, np. zanieczyszczenia.
Akumulatory i ładowarki należy chronić przed ciepłem i słońcem. Nie narażaj tych wyrobów na działanie
wysokich temperatur.
Nie używaj ładowarki na zewnątrz.
Korzystaj wyłącznie z ładowarki dostarczanej wraz z tym urządzeniem.
Jeśli dojdzie do uszkodzenia lub usterki, skontaktuj się z autoryzowanym serwisem lub sprzedawcą.
Przechowywanie
Przechowuj urządzenie w suchym miejscu w dostatecznej odległości od źródeł ciepła lub niebezpiecznych
wyziewów.
Nie stawiaj na maszynie żadnych innych przedmiotów.
8. DANE TECHNICZNE
Akumulátorová vŕtačka:
Napięcie znamionowe
14,4 V
Obroty na biegu jałowym
0 - 400 / 0 - 1400 rpm
Akumulator
1,3 Ah, Li-ion
Moment
19 pozycji + 1 pozycja do ustawienia wiercenia
Maks. średnica
Ø 13 mm
Poziom ciśnienia akustycznego
68,23 dB, K = 3 dB
Poziom mocy akustycznej
79,23 dB, K = 3 dB
Ładowarka:
Zasilanie
230 V
Częstotliwość
50 Hz
Czas ładowania
1 - 1,5 godzin
Zastrzega się możliwość zmiany tekstu i parametrów technicznych.
Zmiany tekstu, designu i danych technicznych mogą być dokonywane bez uprzedniego ostrzeżenia.
Zastrzegamy sobie prawo do ich zmiany.
PL
WIERTARKO-WKRĘTARKI
INSTRUKCJA OBSŁUGI
91
Likwidacja
9. LIKWIDACJA
WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM
Zużyty materiał opakowaniowy należy dostarczyć do punktu przeznaczonego do składowania odpadu,
wyznaczonego przez urzędy lokalne.
LUTYLIZACJA ZUŻYTYCH URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH
Ten symbol, umieszczony na produktach lub w ich dokumentacji, oznacza, że zużytych
wyrobów elektrycznych i elektronicznych nie wolno likwidować wraz ze zwykłym odpadem
komunalnym. W celu zapewnienia należytej likwidacji, utylizacji i recyklingu tych wyrobów
należy przekazać je do wyznaczonych składnic odpadów. W niektórych krajach Unii
Europejskiej lub innych państwach europejskich można zamiast tego zwrócić tego rodzaju
wyroby lokalnemu sprzedawcy przy kupnie ekwiwalentnego nowego produktu. Właściwa
likwidacja tych produktów pozwoli zachować cenne źródła surowców naturalnych i pomoże
w zapobieganiu negatywnemu wpływowi na środowisko naturalne i zdrowie ludzkie, co może
spowodować niewłaściwa likwidacja odpadów. Szczegółowych informacji udzielą Państwu
urzędy miejskie lub najbliższe składnice odpadów. W przypadku niewłaściwej utylizacji tego
rodzaju odpadu mogą zostać nałożone kary zgodnie z lokalnymi przepisami.
Dotyczy przedsiębiorców z krajów Unii Europejskiej
Jeśli chcą Państwo likwidować urządzenia elektryczne i elektroniczne, prosimy o uzyskanie
potrzebnych informacji od sprzedawcy lub dostawcy wyrobu.
Likwidacja wyrobów w krajach spoza Unii Europejskiej
Ten symbol obowiązuje w Unii Europejskiej. Jeśli chcą Państwo zlikwidować ten wyrób,
prosimy o uzyskanie potrzebnych informacji dotyczących prawidłowego sposobu likwidacji od
lokalnych urzędów lub od sprzedawcy
Ten wyrób spełnia wszystkie podstawowe wymagania dyrektyw UE, które go dotyczą.
Zastrzegamy sobie możliwość dokonywania zmian tekstu, designu i danych technicznych wyrobu bez
uprzedzenia.
PL
92
FDV 1002-A
Deklaracja zgodności
10. DEKLARACJA ZGODNOŚCI
Wyrób / marka:
WIERTARKA AKUMULATOROWA / FIELDMANN
Typ / model:
FDV 1001-A / FDV 1002 -A ........................................................................................ 14,4 V DC / 1300mAh
Wyrób jest zgodny z niżej wymienionymi przepisami:
Dyrektywa Parlamentu Europejskiego i Rady 2006/95/ES z dnia 12 grudnia 2006 o zharmonizowaniu
przepisów prawnych krajów członkowskich dotyczących urządzeń elektrycznych przeznaczonych do
zastosowania w określonych przedziałach napięć.
Dyrektywa Parlamentu Europejskiego i Rady 2004/108/ES z dnia 15 grudnia 2004 o zbliżaniu przepisów
prawnych krajów członkowskich dotyczących kompatybilności elektromagnetycznej i o unieważnieniu
dyrektywy 89/336/EHS.
Dyrektywa Parlamentu Europejskiego i Rady 2006/42/ES z dnia 17 maja 2006 o urządzeniach
maszynowych i o zmianie dyrektywy 95/16/ES.
Dyrektywa Parlamentu Europejskiego i Rady 2002/95/ES z dnia 27 stycznia 2003 o ograniczeniu
stosowania niektórych niebezpiecznych substancji w urządzeniach elektrycznych i elektronicznych.
i normami:
EN 60745-1:2006
EN 60745-2-2:2007
EN 60745-2-1:2007
EN 55014 - 1:2006
EN 55014-2:1997/+A1:2001-1:2006
EN 6000-6-3:2007-1:2006
Oznaczenie CE:
..............................................................................................................................................................................91
Spółka FAST ČR, a.s. jest upoważniona do reprezentowania i negocjowania w imieniu producenta.
Producent:
FAST ČR, a.s.
Černokostelecká 2111, 100 00 Praha 10, Republika Czeska
NIP: CZ26726548
Praga, 23.5.2013
JImię i nazwisko: inż. Zdeněk Pech
Prezes Zarządu
Podpis i pieczątki:
PL
WIERTARKO-WKRĘTARKI
INSTRUKCJA OBSŁUGI
93
RU
94
FDV 1002-A
