Enermax MaxRevo: инструкция

Benutzerhandbuch

Manual Del Usuario

Manuel d’utilisateur

User’s Manual

사용자 매뉴얼

Manuale dell’Utente

Руководство пользователя

Instrukcja obsługi

482010280100

Ver. 1.0, JAN 2011

Printed with 100% recyclable paper

buku petunjuk

INDEX

Precaution Notice ............................................................................................................ 1  ENERMAX MAXREVO series Power Supply Specification .......................................... 2  ENGLISH ....................................................................................................................... 3  DEUTSCH ...................................................................................................................... 7  ESPAÑOL .................................................................................................................... 11  FRANCAIS .................................................................................................................. 15  ITALIANO ................................................................................................................... 19  РУССКИЙ  ................................................................................................................... 23  POLSKI ........................................................................................................................ 27  日本語  .......................................................................................................................... 31  한 국 어  ...................................................................................................................... 35  中文  .............................................................................................................................. 39  繁體中文  ...................................................................................................................... 43

 ............................................................................................................................. 47  Indonesia………………………………………………………………………………….51

1

Precaution Notice

Only a technician, authorized by ENERMAX, is allowed to perform maintenance service!  Warranty is subject to void under unauthorized attempt to open the power case or modification of  any kinds, even attempted only, of the power supply or its components!  ENERMAX will not be responsible for damages caused by following situations:

Opening of the PSU case and/or modification of any component or cable without  ENERMAX’ written authorization.

Ignoring connector’s wrong insertion prevention design by attaching a connector to a device  in wrong orientation.

Connecting too many devices to one cable unit by using additional adaptor (Y cables).

Usage of non-genuine ENERMAX modular cables.

Damage caused by natural phenomena or uncontrollable forces, such as lightning, flooding,  fire, earthquake, etc.  This ENERMAX Technology Corporation product is warranted to be free from defects in  material and workmanship for a period of five (5) years from the date of purchase. ENERMAX  Technology Corporation agrees to repair or replace the product, at its own option and at no  charge, if, during the warranty period, it is returned to nearest ENERMAX Technology  Corporation subsidiary/agent with all shipping charges prepaid and bearing a return merchandize  authorization (RMA) number, and if inspection reveals that the product is defective. Charges for  removing or installing the product are excluded under the terms of this warranty agreement. This  warranty shall not apply to any product, which has been subject to connection to a faulty power  source, alteration, negligence, or accident, or to any product, which has been installed other than  in accordance with these instructions. In no event shall ENERMAX Technology Corporation, or  its subsidiaries, or agents be liable for damages for a breach of warranty in an amount exceeding  the purchase price of this product!  If you are uncertain whether or not your ENERMAX PSU is defective, please contact your  dealer/reseller for support!

Web Site: http://www.enermax.com

E-mail: enermax@enermax.com.tw

Forum: forum.enermax.com

ENERMAX  Technology  Corporation,  15F-2,  No.  888,  Jing-Guo  Road,  Taoyuan  City  (330),  Taiwan  (R.O.C.),  Tel.

+886-3-316-1675, Fax. +886-3-346-6640

©2011 ENERMAX Technology Corporation. All rights reserved. Specifications are subject to change without prior notice. Actual

product and accessories may differ from illustrations. Omissions and printing errors excepted. Content of delivery might differ in

different countries or areas. Some trademarks may be claimed as the property of others. Reproduction in any  manner without the

written permission of ENERMAX is strictly forbidden.

2

ENERMAX MAXREVO Series Power Supply Specification

EMR1200EWT

EMR1350EWT

EMR1500EGT

AC Input Voltage

115-240VAC, 50-60Hz

(Maximum range: 100-264VAC, 47-63Hz)

220-240VAC, 50-60Hz

AC Input Current

12.5– 5.5A

14.5 – 6.5A

8.0 – 7.0A

DC Output

Rated

Combined

Rated

Combined

Rated

Combined

3.3V

0-25A

140W

0-25A

140W

0-25A

140W

5V

0-25A

0-25A

0-25A

12V1

0-30A

1200W

(100A)

0-30A

1344W

(112A)

0-30A

1500W

(125A)

12V2

0-30A

0-30A

0-30A

12V3

0-30A

0-30A

0-30A

12V4

0-30A

0-30A

0-30A

12V5

0-30A

0-30A

0-30A

12V6

0-30A

0-30A

0-30A

-12V

0-0.5A

6W

0-0.5A

6W

0-0.5A

6W

5Vsb

0-4A

20W

0-4A

20W

0-4A

20W

Total Power

1200W

1350W

1500W

Peak Power

1440W

1620W

1650W

Protection Circuit

Over Current

Protection

DC Rail

OCP trigger range

3.3V

30 – 45A

5V

30 – 45A

12V1/2/3/4/5/6

40 – 50A

(DC)

Under Voltage /

Over Voltage

Protection

DC Rail

UVP trigger range

OVP trigger range

3.3V

2.0 – 2.4V

3.9 – 4.5V

5V

3.3 – 3.7V

5.7 – 6.5V

12V1/2/3/4/5/6

8.5 – 9.5V

13.3 – 14.5V

-12V

-8.5 – -9.5V

-13.3 – -14.5V

(AC)

Under Voltage

Protection

Activated when AC input voltage < 70VAC.

Over Power

Protection

Activated when output power > 110 ~160% of rated max load.

Over

Temperature

Protection

Activated when PSU heat sink > 90 ~ 110

o

C.

Short Circuit

Protection

Activated when any DC rails short-circuited.

Surge & Inrush

Protection

Sustain 2KV surge stroke.

Sustain up to 70A inrush current @ 240VAC at cold start.

ENVIRONMENT

Temperature

Operation ambient: 0~50

o

C (for full rated output)

Storage ambient: -40~70

 o

C

Humidity

Operation: to 85% relative humidity, non-condensing at 25

 o

C

Storage: to 95% relative humidity, non-condensing at 50

 o

C

OTHERS

MTBF

> 100,000 hours at 70% of full rated load, 230VAC/50Hz, 25

 o

C

(MIL-HDBK-217F standard)

Dimension

150 (w) x 86 (h) x 180 (d) mm

Weight

2.25kg (without modular cables)

±

50g

Safety

UL/cUL(Level 6), TUV, CCC, GOST, CB, BSMI (1200/1350W)

EMC

CE, FCC, KCC

3

User’s Manual

Dear customer,

Thank you for choosing this ENERMAX power supply unit (PSU)! Please read this manual carefully and

follow its instructions before installing the PSU.

We would like to draw your attention that a computer required very specific conditions to work best for

you without failing. To avoid failures and to increase lifetime of the system, we suggest that:

Your system is NOT located near a radiator or any other heat producing device

Your system is NOT located near a magnetic device

Your system is NOT located in a moist and/or dusty and/or vibrating environment

Your system is NOT exposed to direct sunshine

Your system is sufficiently cooled by additional fans

If you use AC extension cables, please make sure it can support all connected appliances’ potential

peak power draw. Or redistribute other high power consumption equipment, such as laser printers or

monitors to other AC wall outlets. Exceeding the extension cable’s loading capacity could trigger its

circuit breaker and cut off the power.

If you want to add the UPS (Uninterruptible Power Supply) for your system, please choose adequate

Watts/VA capacity UPS. Ex.

PSU Model

Suggested minimum UPS output power capacity

(Based on efficiency & PFC at respective load)

EMR1200EWT

1400W / 2000VA

EMR1350EWT

1600W / 2300VA

EMR1500EGT

1700W / 2400VA

* If you intend to add other appliance powered by the same UPS, such as monitor or printer, please

use higher capacity UPS according to all connected devices’ rated power draw.

* Please do not mistake VA capacity as Watts, or use insufficient power UPS. This would result in

less UPS battery runtime or the inability to power the system in battery mode.

NAME OF PARTS



1

Output cable: Please check “Cables &

Connectors” section.



2

Fan.

# 1



3

Honeycomb air vent.

 # 1



4

ON/OFF switch (I=ON, O=OFF).

# 2

 5

AC Inlet.

 # 2

 6

CordGuard.

#3





#1 To ensure best system cooling, do not block PSU fan’s air in-take and air vent area.

This PSU offers a special HeatGuard function. When the system is turned off, or goes into ACPI

S3/S4 sleep mode, the PSU fan will keep dissipating the remaining heat for 30 ~ 60 seconds and

prolonging system lifetime.

#2 When assembling or maintaining the system, please remove AC cord from AC inlet, or turn ON/OFF

switch into “OFF” position. Then you can safely service the system.

#3 AC cord can get loose in many ways. The ENERMAX CordGuard lock can fix your AC cord tightly to

the PSU, so that it will not be easily detached and avoid shut-downs of your PC. The following is

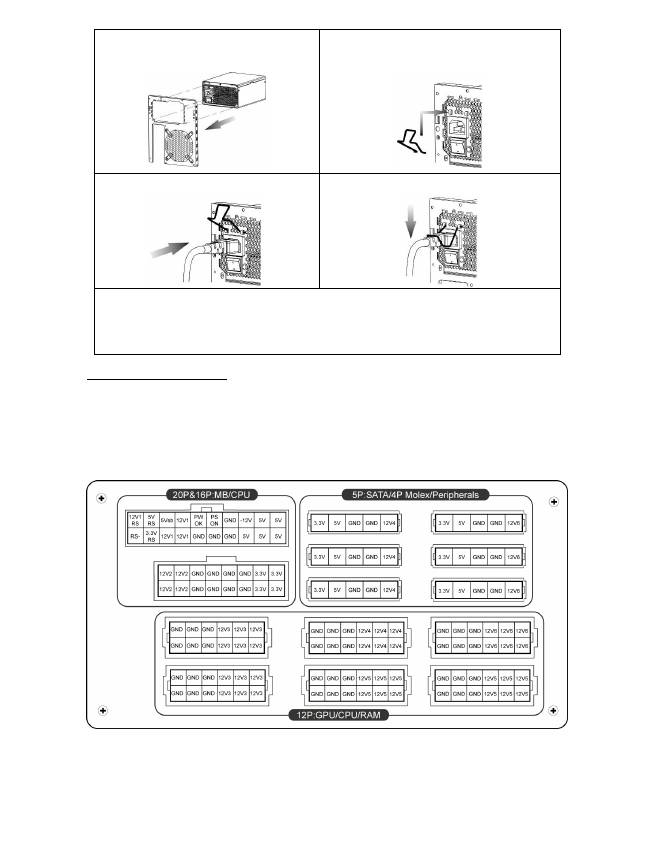

CordGuard installation:

4

①

Set your PSU into the chassis, and please

make sure the I/O switch is on “O”

position.

②

 Press two sides of the CordGuard lock

together, and set it into CordGuard holder near

the AC inlet.

③

Plug the AC cord into your PSU.

④

 Lock CordGuard to latch onto AC cord.

1.

CordGuard is for AC cords supplied with ENERMAX CordGuard-compatible PSUs. Other AC

cords may be incompatible.

2.

When assembling or maintaining the system, please remove AC cord from AC inlet, or turn I/O

switch into “O” position.

CABLES & CONNECTORS

All connectors are designed to prevent insertion in wrong orientation. If you cannot easily insert a

connector, please check if you are inserting the connector in the right orientation. Do not try by force to

insert it nor modify the connectors. This might damage power supply and system components, and

warranty shall be void.

Following graphic illustrates the modular sockets layout and its DC rail distribution.

*You must connect 16-pin and 20-pin connectors into respective sockets to enable 24-pin MB and 8-pin

CPU connectors.

*This product incorporates multiple 12V rails over current protection.   If you let

many peripherals consume the power on only one 12V rail , it may trigger the over current protection and

shut down the system. Please re-direct certain peripheral power cable to other 12V rail to share the

current loading to ensure highest stability and safety.

5

CONNECTOR TYPES

24P Mainboard

For new generations of ATX/EEB/CEB server/workstation MB.

4+4P (8P) CPU +12V, in combined mode

8-pin configuration supports multi-CPU server/workstation systems and some

single extreme CPU systems.

4+4P (8P) CPU +12V, in split mode

4-pin configuration supports certain single CPU systems. Some multi-CPU

workstation/server system might also need this extra 4-pin 12V connector.

Please use the connector with “12V” marking.

6+2P (8P) PCI Express, in combined mode

8-pin configuration supports latest extreme graphic cards, which require 8-pin

PCI-E connector.

6+2P (8P) PCI Express, in split mode / 6P PCI Express

6-pin configuration supports most performance PCI-E graphic cards, which require

6-pin PCI-E connector.

SATA

# 1

For SATA/SAS drives.

4P Molex

# 2

For IDE/SCSI/SAS drives or some AGP graphic card with traditional 4P power in

socket.

FDD

For floppy drive or certain add-on card.

#1 Some SATA drives might accept SATA or 4P Molex power. Normally, use either one of power

connector to power the driver, BUT NOT BOTH! Please check the drive’s manual for details.

#2 Some MB might require this connector to share the +12V current from 24-pin Mainboard connector to

PCI-E slot. If your system has multiple extreme graphic cards, please plug this connector to MB

correspond socket and check the MB’s manual for details.

MODULAR CABLES SUPPLIED

Use ONLY genuine ENERMAX modular cables coming with ENERMAX PSU. Third party cables

might not be compatible and might cause damage to your PSU and/or system, and use of third party

cable shall void PSU warranty.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0

Modular  cable  for  1  or  2  performance  PCI  Express  graphic  cards,  which

needs 6P or 8P PCI-E connector.

EMC018-G : 8P & 4P +12V CPU/RAM power

Modular cable to support special heavy-duty workstation/server with more

than 4 CPUs and 16 RAMs.

EMC019-G: 4 x SATA drives

Modular cable for SATA/SAS drives like ODD and HDD.

EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector

Modular cable for IDE/SCSI/SAS drives and peripheral, plus 1 FDD power

connector.

6

EMC021-G: 2 x SATA & 2 x 4P Molex

Modular cable for SATA/SAS/IDE/SCSI drives and other peripherals.

EMC022 :24P MB & 8P CPU

Special note for System Integrators:

 If your system requires special modular cable configuration or

design, please contact an ENERMAX sales representative.

ATTACHING / DETACHING THE MODULAR CABLES

Attaching the modular cable to PSU

5-pin / 12-pin connector on modular cable and PSU’s modular socket has an

arrow mark. To make correct connection is easy:

1.

Black connector to black socket, and red to red.

2.

Arrow mark to arrow mark.

3.

Then you can easily plug in the connector.

Detaching the modular cable from PSU

5-pin / 12-pin connector on modular cable has two hooks to lock with the

PSU’s modular sockets. When unplug the modular cable from PSU, please

press two hooks together and gently pull out the cable.

BOOTING YOUR SYSTEM

Before booting your system, please check that:

1.

Main power connector (24P) is properly connected.

2.

CPU +12V power connector (4 or 8P configuration), and/or a 4P Molex connector (if required by MB)

is properly connected.

3.

All other needed connectors are properly connected.

4.

AC cord is properly connected to wall outlet and PSU AC inlet.

5.

Close your system chassis.

6.

Turn on the PSU by switching the ON/OFF switch to “ON”, and your system is ready.

PROTECTION, SAFETY & SECURITY

This  ENERMAX  PSU  features  multiple  protections.  In  case  of  most  abnormal  situations,  the  power

supply  will  automatically  turn  off  to  avoid  potential  danger  to  itself  and  other  PC  components.  It  is

usually  a  malfunction  of  components  or  user’s  negligence  to  trigger  off  a  protection  event.  In  such

circumstance, please check your PC devices and working environment for malfunction:

1. Turn I/O switch of power supply into “O” position, or disconnect AC cord from wall plug and power

supply AC inlet.

2. Check PSU for temperature by simply touching it. If it is very hot, this can be caused by malfunction of

case fans or the PSU fan itself and/or wrong positioning of your PC.

3. Wait some minutes until PSU cools off.

4. Reconnect AC cord to wall plug and power supply AC inlet.

5. Turn I/O switch of power supply into “I” position, and reboot your system.

6. Check, if all fans are working.

7. Contact technical support of the respective manufacturer of the component which you think might be

the cause to the problem. (e.g. MB, GPU or PSU)

If you have any question or need support, please contact your reseller or nearest ENERMAX

subsidiary/agent or ENERMAX headquarter service center.

©2011 ENERMAX Technology Corporation. All rights reserved. Specifications are subject to change without prior notice. Actual

product and accessories may differ from illustrations. Omissions and printing errors excepted. Content of delivery might differ in

different countries or areas. Some trademarks may be claimed as the property of others. Reproduction in any  manner without the

written permission of ENERMAX is strictly forbidden.
