亲爱的使用者
亲爱的使用者
亲爱的使用者
亲爱的使用者：
：
：
：
感谢您选购
ENERMAX (
安耐美
)
电源供应器。安装本产品前，敬请详读此使用手册，并依照说明
安装。
在此提醒您，计算机需要在良好的环境下运作，否则将容易受损、严重影响您的工作及宝贵资料。
为预防上述风险并确保您计算机系统的寿命，我们提出以下建议：
计算机不得置于热源附近；
计算机不得靠近磁性物体附近；
计算机不应放置于潮湿、多灰尘、震动频繁的环境；
计算机应避免阳光直射；
计算机应安装足够的散热设备；
若您欲使用多功能转换插座，请先确认此插座可承受所连接电器的最大功率，或把其它的高
耗电设备，如激光打印机、显示器等置于其它插座上。若超出插座可承受的最大功率则可能
导致插座被烧毁。
若您需要加装
UPS (
不断电系统
)
供应系统用电，请选用足够
W/VA
容值输出，例如：
电源供应器型号
最低 UPS 输出电力建议值
(
依各负载的效率与
PFC
而定
)
EMR1200EWT
1400W / 2000VA
EMR1350EWT
1600W / 2300VA
EMR1500EGT
1700W / 2400VA
*
若您欲于同一
UPS
上提供其它电器
(
如显示器、打印机等
)
用电，请根据连接装置的额定功
率，选用较高性能的
UPS
。
*
请勿混淆
UPS
的输出
VA
与
W
数值，或使用输出功率较低的
UPS
。这可能会使
UPS
在电
池模式下的运作时间大幅缩短，或无法正常给系统供电。

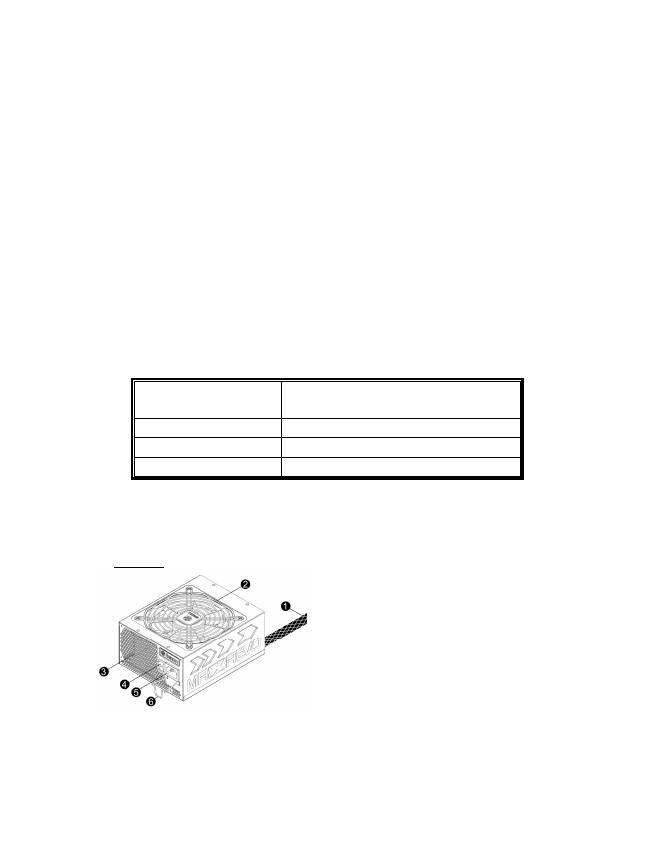

外观结构 外观结构 外观结构 外观结构
1
输出线材：请参阅“线材及连接头”说明。
2
风扇。
# 1
3
蜂窝状散热孔。
# 1
4
ON/OFF
开关：
电源供应器独立开关
(I=
开，
O=
关
)
。
# 2
5
AC
交流电插座。
# 2
6
CordGuard
。
#3
#1
为确保系统拥有最佳散热性能，请勿遮挡电源供应器的风扇进气口与散热孔区域。
本电源供应器具备
HeatGuard
功能：当系统关机后或进入
ACPI S3/S4
休眠状态时，电源供应
器风扇将持续运作
30~60
秒，可协助系统排除余热，延长系统使用寿命。
#2
当您要组装或维护系统时
,
请将
AC
电源线从插座中拔出
,
或是将
I/O
开关切换到
”O”
档位置。
#3
电源线在使用过程中，可能会因各种原因而松脱。
ENERMAX(
安耐美
)
的「电源线扣」可将您
的电源线紧扣在电源供应器上，避免因电源线松脱而导致您的系统异常关机。
40
①
将电源供应器安装在机箱上，并确认
ON/OFF
开关已切换至
“
关
”
的位置（
O=
关）。
②
请同时按压「电源线扣」的两侧，将其扣在
AC
交流电插座附近的卡扣上。
③
将电源线插入
AC
交流电插座中。
④
将「电源线扣」扣在电源线上。
1.
此「电源线扣」适用于
ENERMAX(
安耐美
)
电源产品提供的电源线，可能不适用其它厂商的电源线。
2.
组装或维修系统时，请将电源线从
AC
交流电插座上移除，并将开关切换至
“
关
”
的位置。
*
按照说明书进行安装后，仅耦合器一面可触及，其余面均在机箱内部。

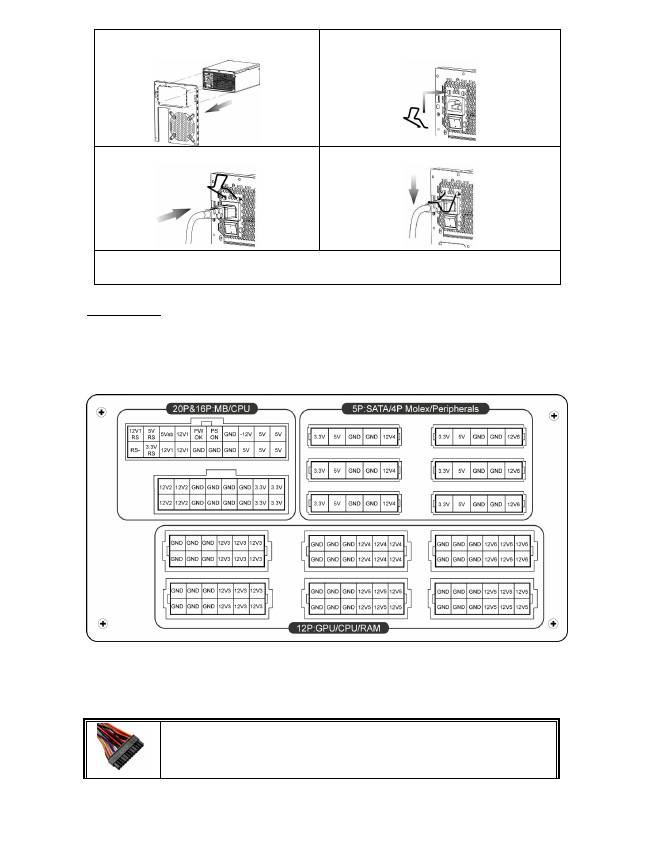

模块线材插座 模块线材插座 模块线材插座 模块线材插座
所有连接头都具备防误插设计，请确保能正确连接到兼容的装置。如果您无法顺利的将连结头连接
到电源供应器或是周边设备，请检查您连接头插入方向是否正确。请勿强行安装，或修改连接头，
这可能损坏电源供应器及计算机设备，因此造成的损坏不在保修范围内。下图说明模块插座排列及
DC
直流电分配方式：
*要让 24 针主板及 8 针 CPU 接头能正常工作，您必须将 16 针及 20 针模组线材接头分别连接到对应的电源模
组插座上。
*本产品为多组 12V 过电流保护设计，如您的周边设备用电过于集中在其中一组 12V 线路上，可能会启动过
电流安全保护而造成系统关机，
请您将部分周边设备分配在不同的 12V 线路上以确保系统的稳定性及安全性。

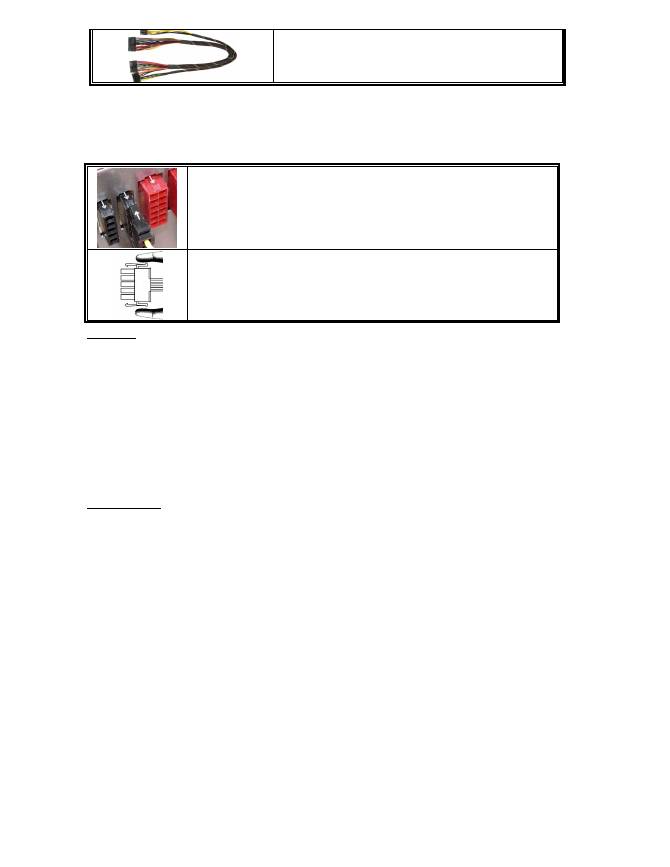

连接头说明 连接头说明 连接头说明 连接头说明
24P Mainboard
支持大多数新款
ATX/EEB/CEB
服务器
/
工作站主机板。
41
4+4P (8P) CPU +12V,
合并模式
合并模式
合并模式
合并模式
8
针设定支持部分多重
CPU
服务器
/
工作站及部分单
CPU
主机板。
4+4P (8P) CPU +12V,
分离模式
分离模式
分离模式
分离模式
4
针设定支持部分单
CPU
主机板。部分多重
CPU
服务器
/
工作站主机板可能需
求此额外的
12V
连接头。请使用有加印
请使用有加印
请使用有加印
请使用有加印
“12V”
字样的插头
字样的插头
字样的插头
字样的插头。
。
。
。
6+2P (8P) PCI Express,
合并模式
合并模式
合并模式
合并模式
8
针设定支持最新需要
8P PCI-E
用电的显示卡。
6+2P (8P) PCI Express,
分离模式
分离模式
分离模式
分离模式
/ 6P PCI Express
6
针设定支持大多需要
6P PCI-E
用电的显示卡。
SATA
# 1
供应
SATA/SAS
接口的周边电力。
4P Molex (
大
大
大
大
4P)
# 2
供应
IDE/SCSI/SAS
等接口的周边及部分
AGP
显示卡的电力。
FDD
供应
FLOPPY
或特定接口的周边电力。
#1 部分 SATA 接口周边可能同时具备 SATA 或 4P Molex (大 4P)插座。一般而言，仅需连接其中一种电源接
头即可，但不可同时使用。请参阅您的周边说明书了解用电需求。
#2 部分主板可能需要此 4P 接头提供额外的供电，以便使主板的 24 针接口合理地分配 12V 电流至 PCI-E 槽使
用。如您的系统需要安装多块高端显卡，请仔细阅读您的主板说明书了解用电需求，以确定是否需要插
接此 4P 接头于主板上为主板提供额外供电。。

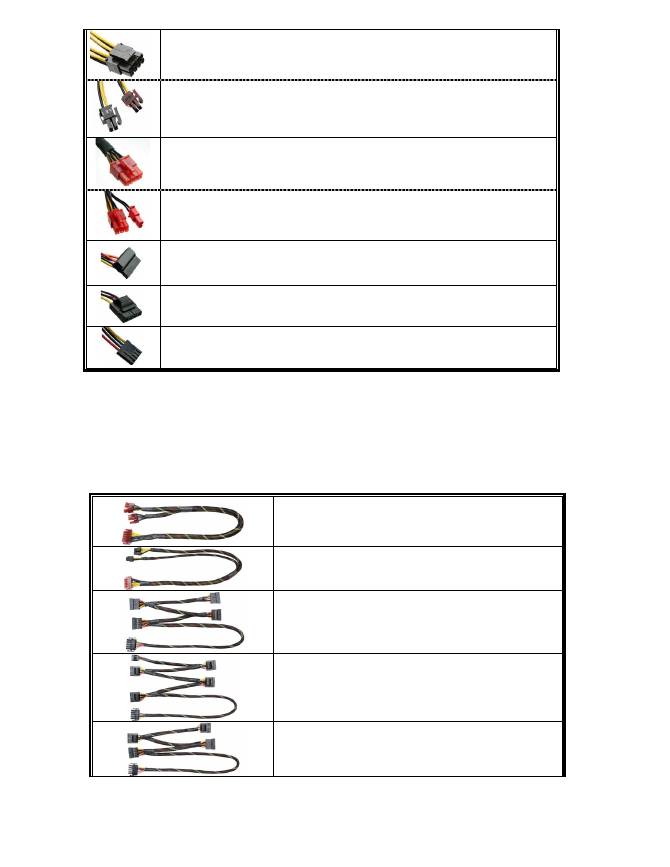

模块化线材 模块化线材 模块化线材 模块化线材
只限使用
ENERMAX (
安耐美
)
原厂模块线材，使用非
ENERMAX (
安耐美
)
模块线材可能产生兼
容性问题，并可能损毁电源供应器及计算机设备，且非保修范围内。
EMC014
EMC014
EMC014
EMC014-
--
-G: 2 x 6+2P (8P) PCI
G: 2 x 6+2P (8P) PCI
G: 2 x 6+2P (8P) PCI
G: 2 x 6+2P (8P) PCI-
--
-E 2.0
E 2.0
E 2.0
E 2.0
提供二个 6+2P PCI-E 插头，支持 1-2 块 6 针或 8 针的 PCI-E 高
端显示卡所需电源。
EMC018
EMC018
EMC018
EMC018-
--
-G
GG
G: 8P & 4P +12V CPU/RAM power
: 8P & 4P +12V CPU/RAM power
: 8P & 4P +12V CPU/RAM power
: 8P & 4P +12V CPU/RAM power
支持特殊具备超过 4 CPU 或 16 RAM 以上组件的高效能服务器及
工作站。
EMC019
EMC019
EMC019
EMC019-
--
-G: 4 x SATA drives
G: 4 x SATA drives
G: 4 x SATA drives
G: 4 x SATA drives
提供四个 SATA 接口电源，支持 SATA/SAS 硬盘、光驱等周边电
源。
EMC020
EMC020
EMC020
EMC020-
--
-G: 4 x 4P Molex (
G: 4 x 4P Molex (
G: 4 x 4P Molex (
G: 4 x 4P Molex (大
大
大
大 4P) (IDE/SCSI) drives
4P) (IDE/SCSI) drives
4P) (IDE/SCSI) drives
4P) (IDE/SCSI) drives
& 1 X FDD
& 1 X FDD
& 1 X FDD
& 1 X FDD
connector
connector
connector
connector
提供四个标准 4 针接口电源，供应 IDE/SCSI/SAS 等接口周边，
及一个 FDD 接口电源。
EMC021
EMC021
EMC021
EMC021-
--
-G: 2xSATA & 2x4P Molex (
G: 2xSATA & 2x4P Molex (
G: 2xSATA & 2x4P Molex (
G: 2xSATA & 2x4P Molex (大
大
大
大 4P) (IDE/SCSI) drives
4P) (IDE/SCSI) drives
4P) (IDE/SCSI) drives
4P) (IDE/SCSI) drives
提供四个 SATA 及标准 4 针接口电源，供应 SATA/SAS/IDE/SCSI
等接口周边电源。
42
EMC022 :24P MB & 8P CPU
提供的模块线材可能依机种、不同国家或区域包装而有不同。
我们提供更多线材的选择，欢迎访问本公司网站以获取更多线材信息：
www.enermax.cn
给系统厂商的特别服务 给系统厂商的特别服务 给系统厂商的特别服务 给系统厂商的特别服务： ： ： ：若您的系统需要特殊连接头配置或是接线设计，敬请联络
ENERMAX(
安 耐美
)
服务人员为您提供服务。
连接
连接
连接
连接
/
退出
退出
退出
退出
模块线材
模块线材
模块线材
模块线材
将模块线材连接到电源供应器
将模块线材连接到电源供应器
将模块线材连接到电源供应器
将模块线材连接到电源供应器
5
针及
12
针模块线材上的连接头，及电源供应器的模块电源插座，都会有一个箭
号，做快速正确连接的方式相当简单：
1.
黑色插头对黑色插座，红色对红色
2.
箭头对箭头
3.
然后您可以轻松的插入连接头
将模块线材退
将模块线材退
将模块线材退
将模块线材退出电源供应器
出电源供应器
出电源供应器
出电源供应器
5
针及
12
针模块线材上的连接头，都有两个卡扣，以利固定于电源供应器的插座
上。若要将模块线材退出电源供应器，请压下两端的卡扣，即可轻易退出模块线
材。
开启系统 开启系统 开启系统 开启系统
开启系统之前，请做以下确认动作：
1.
主电源连接头
(24
针插头
)
确认是否已经连接；
2. CPU +12V
电源连接头
(4
针或
8
针
)
确认是否已经连接；或一个
4P Molex (
大
4P)
连接头
(
如果主机板需
要
)
确认是否已经连接；
3.
其它连接头确认是否已经连接；
4. AC
交流电源线是否确实连接于
(
墙壁
)
电源插座及电源供应器
AC
插座；
5.
装入机箱，关闭计算机侧板；
6.
将
I/O
开关切至
I
档，即开启电源供应器，此时您的系统已准备就绪。
（按照说明书进行安装后，仅耦合器一面可触及，其余面均在机箱内。
）
安全保护线路 安全保护线路 安全保护线路 安全保护线路
本电源供应器具备多重保护线路
,
在异常状况下
,
电源供应器会自动关闭
,
保护计算机硬件器材及电源供应器本
身
,
避免危险。保护装置的激活
,
通常由计算机组件的故障
,
或是使用者的疏忽而引起。若保护激活而强制切断
电源时
,
请检查您的计算机组件状态
,
及使用环境。建议您由以下步骤进行检查
:
1.
关闭电源供应器
I/O
开关
(
按下
”O”),
或将
AC
线材拔出于墙壁插座及电源供应器。
2.
检查电源供应器外壳的温度是否过热
,
如果是
,
可能是电源供应器散热风扇或是机箱散热风扇故障
,
或是计
算机放置在不恰当的环境。
(
请参阅前段安装系统建议说明
)
3.
等待数分钟
,
让电源供应器冷却。
4.
重新连接
AC
电源插头到电源供应器。
5.
将电源供应器
I/O
开关打开
(
按下
”I”)
。
6.
检查是否所有风扇正常运转。
7.
连络可能引起故障组件
(
如主机板、显示卡、硬盘、电源供应器
)
的制造商或是服务中心
,
寻求技术支持。
如果您有任何问题或需要支持，敬请联络您的产品经销商
，或是
ENERMAX(
安耐美
)
服务中心
,
拨打我们的
客服热线或者给我们发邮件。
Web Site: http://www.enermax.cn E-mail: service@enermax.cn
客服热线
: 400-820-2533
