Manual Del Usuario

Estimado cliente:

Muchas gracias por comprar nuestra fuente ENERMAX . Le recomendamos que se lea bien este manual

para el usuario.

Queremos recordarle que los ordenadores actuales son muy vulnerables y necesitan condiciones

especiales para funcionar sin problemas. Para evitar dichos fallos y maximizar la duración del sistema, le

recomendamos que se asegure de:

Su ordenador no se encuentre al lado de la calefacción ni otro objeto que irradie calor

Su ordenador no se encuentre al lado de un objeto magnético

Su ordenador no se encuentre en un entorno húmedo, con polvo y vibraciones

Su ordenador no reciba radiación solar directa

Su ordenador sea refrigerado lo suficiente por parte de los ventiladores

Si utiliza un cable prolongador no lo puede utilizar con otros equipos de alto consumo de corriente,

como impresoras LASER para asegurarse de que no sobrepasa la corriente máxima del cable, o

conecte los equipos a otra toma de corriente.

Si utiliza un SAI (Sistemas de Alimentación Ininterrumpida) para su sistema, debe emplear uno con

capacidad de vatios-VA suficiente como:

modelo de la fuente

Capacidad recomendada mínima del SAI:

(se basa por eficiencia y PFC a carga respectiva)

EMR1200EWT

1400W / 2000VA

EMR1350EWT

1600W / 2300VA

EMR1500EGT

1700W / 2400VA

* Si quiere enchufar otros equipos como una impreasora o monitor, tiene que usar un modelo con capacidad

mayor.

* Por favor, no confunda capacidad de VA con vatios ni utilice un SAI insuficiente, ya que provocaría una

disminución de la duración SAI o problemas el encender el sistema en modalidad de batería.

NOMENCLATURA DE LAS PARTES

1

 Cable del corriente: Por favor, examine el

párrafo „CABLES Y ENCHUFES”.

2

 Ventilador.

# 1

3

 Honeycomb air vent.

 # 1

4

Interruptor I/O*: separado interruptor de la

fuente por En/Paro (I=En, O=Paro).

# 2

5

Toma de corriente

 # 2

6

CordGuard

 # 3

#1 Para asegurar la mejor refrigeración del sistema., no obstruye la ventilación de la fuente. Esta fuente se ofrece

una función especial “HeatGuard”.Cuando el sistema esta apagado o está en modo ACPI S3/S4, el ventilador de

la fuente va a desviar el calor hacia fuera durante 30-60 segundos para bajar la temperatura media del sistema en

unos 3-5

 o

C.

#2 Cuando construya el sistema ponga el interruptor en posición “Paro/O” y desenchufe la toma de la corriente .

Ahora puede mantener el sistema de forma segura

.

#3 El cable de Alimentación puede ser desconectado accidentalmente de la fuente de alimentación ocasionando

apagados sin aviso y daños en el PC, Enermax dispone de la tecnología CordGuard manteniendo el conector en su

posición correcta y evitando accidentes fortuitos.

background image

12

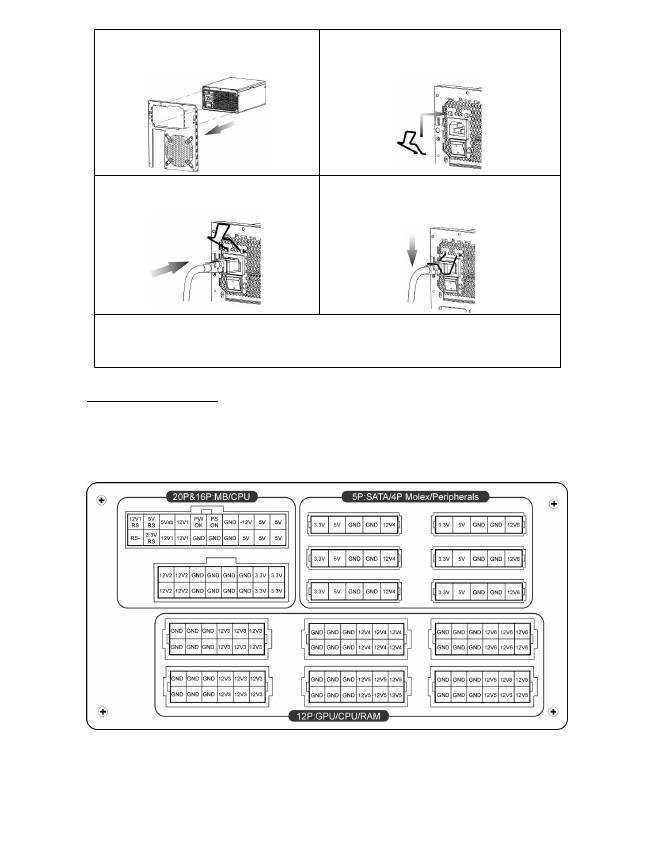

①

Alojando dentro de la misma fuente el

propio conector y así se asegura que el

conector sae mantiene en la posición correcta.

②

Apretando al mismo tiempo las dos solapas de

CordGuard e insertandolos en los huecos donde se

aloja el cable de alimentación.

Conectar el cable a la fuente.

Se cierra CordGuard haciendo presión.

Esto permite tener siempre en la posición correcta

el dispositivo.

1.

CordGuard es un sistema exclusivo de la marca ENERMAX, cualquier intento de instalación en

otro dispositivo distinto puede ocasionar problemas.

2.

Cuando se hace mantenimiento del sistema con operaciones internas, el cable SIEMPRE debe

permanecer desconectado.

CABLES Y ENCHUFES

Todos los enchufes están diseñados para que sea imposible conectar cables en la dirección equivocada.

Poner un enchufe en un zócalo tiene que ser fácil. Si no puede poner fácilmente el cableado modular

original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca lo

intente utilizando fuerza ni cambie los pines del voltaje. Eso puede dañar la fuente e invalidar la garantía.

Ilustración gráfica de los zócalos modulares y la distribución c.c..



*

Para tener los conectores 24pin MB y 8pin CPU, hay que conectar los conectores de 16pin y de 20pin en los socket

correspondientes.

*Este producto incluye una protección para sobrecarga para una línea múltipla de 12v. Si se deja que muchos

periféricos utilicen solo una línea de 12v, esto podría accionar la protección y provocar el apagamiento del

sistema.Para repartir la carga de corriente y asegurar la mejor estabilidad y seguridad   aconsejamos reconectar

background image

13

ciertos cables de alimentación de los periféricos a otras líneas de 12v.

TIPOS DE ENCHUFES

24P placas base

Soporta generaciones nuevas de ATX/EEB/CEB server/workstation.

4+4P CPU +12V, en “modo combinado”

La configuración 8-Pin soporta multi-CPU server/workstation y algunos sistemas

single-socket extremas.

4+4P CPU +12V, en “modo separado”

La configuración 4-Pin soporta la mayoría de los sistemas single-socket. Unos

sistemas multi-CPU server/workstation posiblemente necesitan este enchufe de

4-Pin 12V.

Use el enchufe parcial marcado con “+12V”.

6+2P (8P) PCI Express, en “modo combinado”

La configuración 8-pin soporta las nuevas tarjetas gráficas, que necesitan este

enchufe de 8-Pin PCI-E.

6+2P (8P) PCI Express, en “modo separado” / 6P PCI Express

La configuración 6-pin soporta la mayoría de las tarjetas gráficas, que necesitan

este enchufe de 6-Pin PCI-E.

SATA

# 1

Para ODD o HDD tipo SATA/SAS.

4P Molex

# 2

Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.

FDD

Para discos “Floppy” ó tarjetas de expansión..

#1 Unos discos duros de SATA soportan conectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe!

Examine su manual para el disco duro para entrar más en detalle.

#2 Unas placas base soportan este enchufe para suministrar corriente addicional aparte del enchufe 24-Pin de la

placa base. Si tu ordenador está equipado con más de una VGA de gama alta, por favor, conecte este conector al

socket correspondiente en la placa base y consulte el manual de instrucciones de la placa base para mayores

detalles.

CABLES MODULARES (contenido)

Por favor utilice solamente cables modulares originales de ENERMAX. Otros cables podrían dañar el

sistema e invalidar la garantía.

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0

Cable modular para una o dos tarjetas gráficas Performance PCI

Express, que necesitan enchufes de 6 o 8-Pin PCI-E.

EMC018-G: 8P & 4P +12V CPU/RAM power

Cable modular para carga alta server/workstation con más que 4

CPU y 16 GB RAM.

EMC019-G: 4 x SATA drives

Cable modular para ODD o HDD tipo SATA/SAS de la

generación más reciente.

EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD

connector

Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas  1x FDD (Floppy).

EMC021-G: 2 x SATA & 2 x 4P Molex

Cable modular para ODD o HDD tipo SATA/SAS/  IDE/SCSI/ de la generación más reciente.

background image

14

EMC022 :24P MB & 8P CPU

Los cables adjuntos podrían diferenciarse por modelo y por región de ventas.

Ofrecemos más cables de forma opcional. Por favor revise nuestra página web para obtener más

información: www.enermax.com

Nota especial para integradores de sistemas:

 Si su sistema necesita cables especiales, cables modulares

o con un diseño, contacte a un representante de ENERMAX.

CONECTAR Y EXTRAER CABLES MODULARES

CONECTAR CABLES MODULARES CON LA FUENTE

5-Pin  /  12-Pin  enchufes  de  los  cables  modulares  y  los  zócalos  de  la  fuente

tienen marcas blancas de flecha.

1.

Enchufes negros con zócalos negros y rojos con rojos.

2.

Flecha con flecha.

3.

Ahora puede conectarlo fácilmente.

RENOVAR CABLES MODULARES DE LA FUENTE

Todos los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para

guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacia

las flechas y desconecte el enchufe cuidadosamente.

ENCENDIENDO EL SISTEMA

Antes de encenderlo por favor asegúrese de que:

1.

El enchufe de la placa base está conectado correctamente.

2.

El enchufe del CPU +12V AUX (si es necesario) esté conectado correctamente.

o un enchufe 4-Pin Molex (si es necesario) esté conectado correctamente.

3.

Todos los otros enchufes necesarios están conectado correctamente.

4.

El cable de la corriente (AC) está conectado correctamente con la fuente y el enchufe!

5.

Cierre la caja del sistema!

6.

Coloque el interruptor de la fuente en la posición “I”.

FUNCIÓNES DE PROTECCIÓN Y SEGURIDAD

La fuente ENERMAX tiene varias funciones de protección y seguridad. En caso de mal funcionamiento

se detendrá para proteger todo el sistema de daños. En la mayoría de casos eso será causado por un mal

funcionamiento de componentes o mala utilización. En cualquier situación siempre sigua las instrucciones

y desconéctela o apáguela:

1. El interruptor de la fuente por “O“ y el cable corriente (AC) del enchufe y de la fuente.

2.  Todos  los  componentes,  que  no  son  absolutamente  necesarios,  como  ODD.  Examine  su  temperatura

por medio del tacto. Si está caliente, puede ser, que los ventiladores del sistema o de la fuente estén

dañados  o  su  caja  no  tenga  ventiladores  suficientes  o  es  en  una  mala  posición.  (Lea  nuestras

recomendaciones en el comienzo del manual)

3. Espere. por unos minutos hasta que la fuente se haya enfriado.

4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.

5. Ponga el interruptor de la fuente en “I”.

6. Examine Si todos los ventiladores están trabajando.

7. Contacte. el fabricante del componente si piensa que está causando el problema.

    (como tarjetas o ENERMAX)

Si tiene preguntas o si necesita ayuda, por favor contacte con su vendedor o acuda a una sucursal de

ENERMAX o al centro mundial de soporte de ENERMAX.
