Benutzerhandbuch

Sehr geehrte Kundin, sehr geehrter Kunde,

Vielen Dank, dass Sie sich für dieses ENERMAX-Netzteil (PSU) entschieden haben! Bitte lesen Sie sich dieses

Handbuch sorgfältig durch und folgen Sie bitte seinen Anweisungen bevor Sie das Netzteil installieren!

Wir möchten Sie darauf hinweisen, dass moderne Systeme sehr empfindlich geworden sind und genau definierte

Bedingungen benötigen, um optimal ohne Ausfälle arbeiten zu können. Um solche Ausfälle zu vermeiden und die

Lebensdauer Ihres Systems zu verlängern, empfehlen wir Ihnen sicherzustellen, dass:

Ihr System nicht neben einer Heizung oder einer anderen Wärmequelle steht.

Ihr System nicht neben einer magnetischen Quelle steht.

Ihr System nicht in einer feuchten und/oder staubigen und/oder vibrierenden Umgebung steht.

Ihr System nicht dem direkten Sonnenlicht ausgesetzt ist.

Ihr System ausreichend durch Lüfter gekühlt wird.

Falls Sie ein Verlängerungskabel verwenden, stellen Sie bitte sicher, dass dieses dazu geeignet ist, den

maximalen Strombedarf sämtlicher angeschlossenen Geräte zu leisten. Andernfalls schließen Sie bitte weitere

viel Strom verbrauchende Geräte (wie Laserdrucker oder Monitor) an eine andere Steckdose an. Ein

Überschreiten der maximalen Durchleitungsfähigkeit des Verlängerungskabels könnte zu einem Auslösen der

Sicherung führen.

Falls Sie eine USV (Unterbrechungsfreie Stromversorgung) verwenden möchten, nutzen Sie bitte eine mit

ausreichender Watt/VA-Kapazität. Z. B.:

PSU Modell

Empfohlene kleinste USV-Kapazität

(gemäß Effizienz & PFC bei entsprechender Last)

EMR1200EWT

1400W / 2000VA

EMR1350EWT

1600W / 2300VA

EMR1500EGT

1700W / 2400VA

* Falls Sie andere Geräte wie Monitor oder Drucker gleichfalls an die selbige USV anschließen möchten,

wählen Sie bitte eine USV mit höherer Kapazität gemäß der Summe der Leistungsaufnahme aller

angeschlossenen Geräte.

* Bitte verwechseln Sie nicht VA mit Watt und nutzen Sie bitte eine ausreichende USV. Andernfalls verkürzt

sich die Laufzeit der Batterie und gefährdet die Versorgung des Systems im Batterie-Modus.

DETAILBESCHREIBUNG

1

 Ausgangskabel: Bitte lesen Sie den Abschnitt „Kabel

& Anschlüsse“.

2

 Lüfter.

# 1

3

 Honigwabenluftauslass.

 # 1

4

I/O Schalter*: separater Netzteil An/Aus-Schalter

(I=AN, O=AUS).

# 2

5

Stromeingang.

# 2

6

CordGuard

# 3

#1 Bitte blockieren Sie nicht die Lufteinlässe/Luftauslässe, um eine bestmögliche Systemkühlung zu gewährleisten.

Dieses PSU verfügt über eine besondere HeatGuard-Funktion: Wenn das System abgeschaltet oder in den ACPI

S3/S4 Schlafmodus gebracht wird, wird der PSU-Lüfter die Restwärme für 30-60 Sek. abführen und so die

Lebensdauer des Systems verlängern.

#2 Entfernen Sie immer das Stromkabel vom Netzteil, schalten Sie den I/O-Schalter auf „O“ und warten Sie, bevor

Sie am System arbeiten.

#3 Der Netzstecker kann sich auf unterschiedliche Weise lösen. Der ENERMAX-CordGuard fixiert den Stecker am

Netzteil. Er verhindert unfreiwillige Systemabstürze durch einen versehentlich gezogenen Netzstecker.

8

①

 Setzen Sie das Netzteil in das Gehäuse ein.

Stellen Sie sicher, dass der Netzschalter auf

“O“ (Aus) steht.

②

 Drücken Sie die beiden Seiten des CordGuard

zusammen und befestigen Sie ihn an der dafür

vorgesehenen Stelle.

③

 Schließen Sie das Netzkabel am Netzteil an.

④

 Klappen Sie den CordGuard herunter und sichern

Sie auf diese Weise den Netzstecker.

1.

Der CordGuard ist nur f

ü

r Netzkabel geeignet, die mit CordGuard-kompatiblen ENERMAX-Netzteilen

ausgeliefert wurden. Andere Netzkabel sind mit dem ENERMAX-CordGuard ggf. nicht kompatibel.

2.

Beim Zusammenbauen oder bei der Wartung des Systems ziehen Sie bitte immer den Netzstecker oder

stellen Sie den Netzschalter auf “O“(Aus).

KABEL & ANSCHLÜSSE

Alle Sockel und Anschlüsse sind so entworfen, dass ein Anschluss in falscher Ausrichtung nahezu unmöglich ist.

Der Anschluss an die kompatiblen Sockel gestaltet sich leichtgängig und ohne größeren Widerstand. Wenn Sie einen

originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden können, überprüfen Sie bitte,

ob Sie die richtige Ausrichtung gewählt haben. Versuchen Sie es keinesfalls mit Gewalt! Verändern Sie nicht die

Anschlüsse! Dies könnte das Netzteil beschädigen und hat das Erlöschen der Garantie zur Folge!

Folgende Grafik illustriert das Layout der modularen Sockel und deren DC Leitungsverteilung.

*Bitte schließen Sie den 16-Pin- und den 20-Pin-Stecker an den entsprechenden Sockeln an, um die

Stromversorgung der 24-Pin- und der 8-Pin-CPU-Stecker sicherzustellen.

*Dieses Netzteil besitzt eine Überstromsicherung (OCP) auf jeder einzelnen 12V-Leitung. Wenn zu viele

Komponenten an einer 12V-Leitung angeschlossen werden, kann es zur Auslösung der Überstromsicherung

kommen. Daher achten Sie bitte auf eine gleichmäßige Verteilung der Komponenten auf die einzelnen

12V-Leitungen, um optimale Stabilität und Sicherheit zu gewährleisten.

Anschlusstypen

9

24P Mainboard

Für die neueste Generation von ATX/EEB/CEB Server/Workstation MB’s.

4+4P (8P) CPU +12V, in “kombiniertem Modus”

Unterstützt Multi-CPU Server/Workstation-Systeme und einige

Hochleistungs-Einzel-CPU Systeme.

4+4P (8P) CPU +12V, in “getrenntem Modus”

4-Pin Konfiguration unterstützt herkömmliche Einzel-CPU Systeme. Einige Multi-CPU

Systeme benötigen möglicherweise ebenfalls diesen Stecker zusätzlich.

Bitte verwenden

Sie das Modul mit der „+12V” Markierung.

6+2P (8P) PCI Express, in “kombiniertem Modus”

8-pin Konfiguration unterstützt die neuesten Grafikkarten, welche diesen 8-Pin PCI-E

Stecker benötigen.

6+2P (8P) PCI Express, in “getrenntem Modus” / 6P PCI Express

6-Pin Konfiguration unterstützt die meisten Grafikkarten, welche diesen 6-Pin PCI-E

Stecker benötigen.

SATA

# 1

Für SATA/SAS-Laufwerke.

4P Molex

# 2

Für  IDE/SCSI/SAS-Laufwerke  oder  einige  AGP  Grafikkarten  mit  traditionellem  4-Pin

Stecker.

FDD

Für Floppy-Laufwerke oder einige Erweiterungskarten.

#1 Einige SATA-Laufwerke unterstützen SATA & 4-Pin Molex Stecker. Schließen Sie nur einen Stecker an! Lesen Sie ansonsten

im Handbuch des Laufwerks nach!

#2 Bei einigen Mainboards reicht die Spannung des 24-Pin-Mainboard-Steckers nicht für die Stromversorgung von Grafikkarten

im PCI-E-Slot aus (wenn Sie z. B. ein System mit mehreren hochleistungsfähigen Grafikkarten betreiben). Der Anschluss

eines zusätzlichen 4-Pin-Molex-Steckers ist erforderlich. Details entnehmen Sie bitte dem Benutzerhandbuch des

Mainboards.

MODULARE KABEL (im Lieferumfang enthalten)

Benutzen Sie nur original ENERMAX modulare Kabel für dieses PSU. Andere Kabel könnten das PSU und Ihr

System beschädigen und den Garantieverlust zur Folge haben!

EMC014-G: 2 x 6+2P (8P) PCI-E 2.0

Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x

FDD-Anschluss.

EMC018-G: 8P & 4P +12V CPU/RAM Power

Modulares Kabel für spezielle Hochleistungsworkstation/Server mit mehr als 4

CPUs und 16 GB RAM.

EMC019-G: 4 x SATA drives

Modulares Kabel für SATA/SAS-Laufwerke wie ODD und HDD.

EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector

Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x

FDD-Anschluss.

EMC021-G: 2 x SATA & 2 x 4P Molex

Modulares Kabel für SATA/SAS/IDE/SCSI-Laufwerke und Peripheriegeräte.

10

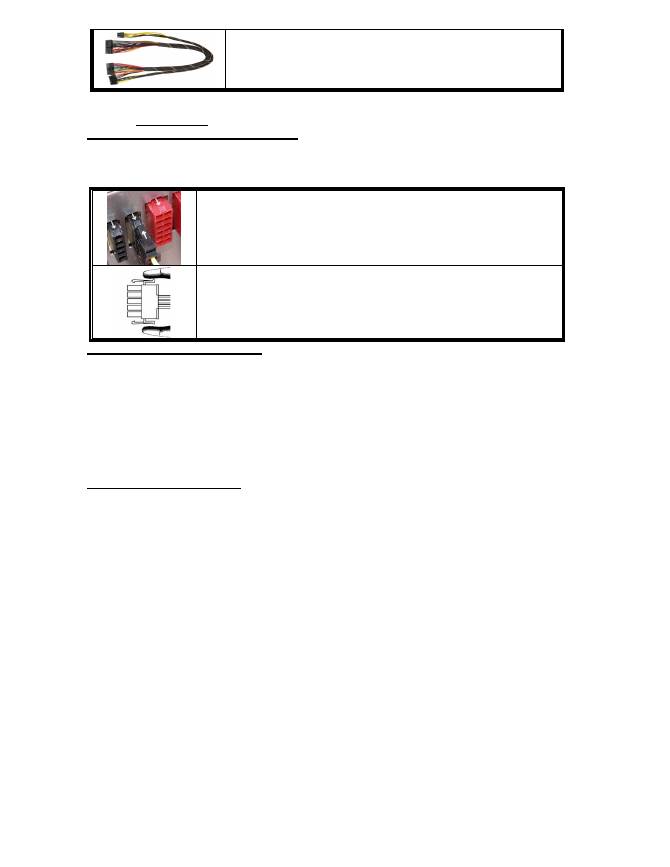

EMC022 :24P MB & 8P CPU

Die im Lieferumfang enthaltenen modularen Kabel können je nach Modell und Region variieren.

Wir bieten weitere optionale Kabel an. Bitte besuchen Sie unsere Webseite:

www.enermax.de.

Besonderer Hinweis für Systemintegratoren:

Falls Ihr System besondere modulare

Kabelkonfigurationen oder Designs benötigt, sprechen Sie bitte mit einem ENERMAX

Vertriebsbeauftragten.

VERBINDEN & ENTFERNEN VON MODULAREN KABELN

Modulare Kabel an das Netzteil anschließen

Die 5-Pin / 12-Pin Stecker auf den modularen Kabeln und den Sockeln des Netzteils

haben weiße Pfeilmarkierungen.

Folgende Regeln machen die Anwendung einfach:

1.

Schwarze Stecker zu schwarzen Sockeln und rote zu roten.

2.

Pfeilmarkierung zu Pfeilmarkierung.

Modulare Kabel vom Netzteil entfernen

Alle  5-Pin  /  12-Pin  Stecker  auf  den  modularen  Kabeln  haben  zwei  Haken  zum

Einrasten  mit  den  Sockeln  des  Netzteils.  Um  ein  modulares  Kabel  zu  entfernen,

pressen Sie bitten gegen die zwei Haken und ziehen Sie den Stecker dann sanft heraus.

EINSCHALTEN IHRES SYSTEMS

Vor dem Einschalten Ihres Systems stellen Sie bitte sicher, dass:

1.

Mainboard-Stromanschluss (24P) korrekt angeschlossen ist.

2.

CPU +12V ATX Stromanschluss (4 oder 8 Pin Konfiguration) (falls für MB erforderlich) korrekt

angeschlossen ist, oder ein 4-Pin Molex-Stromanschluss (falls für MB erforderlich) korrekt angeschlossen ist.

3.

Alle anderen erforderlichen Stromanschlüsse korrekt angeschlossen sind.

4.

Kaltgerätekabel (Stromkabel) korrekt an Steckdose und Netzteil angeschlossen ist.

5.

Das Systemgehäuse verschlossen und verschraubt ist!

6.

Drücken Sie am Netzteil den I/O-Schalter auf “I” (ON). Das System ist jetzt bereit!

SICHERHEITSFUNKTIONEN

Dieses  ENERMAX  Netzteil  verfügt  über  zahlreiche  Sicherheitsfunktionen.  Im  Fall  der  meisten  abnormen

Situationen wird sich das Netzteil zum Schutz Ihres gesamten PC-Systems automatisch abschalten, um Schäden zu

vermeiden.  In  den  meisten  Situationen,  in  denen  dies  geschieht,  ist  eine  Komponenten-Fehlfunktion  oder

Fehlverhalten  die  Ursache.  In  einer  solchen  Situation  prüfen  Sie  bitte  zuerst  ihre  PC-Komponenten  und  die

Umgebung auf Fehlfunktion(en), indem Sie folgendes ausschalten und/oder abtrennen:

1. I/O Schalter des Netzteils auf “O“ & Kaltgerätekabel (Stromkabel) von der Steckdose und vom Netzteil trennen.

2. Berühren Sie das Netzteil vorsichtig, um zu prüfen, ob es stark erhitzt ist. Sollte dies der Fall sein, kann es eine

Folge  der  Fehlfunktion  von  Gehäuse-oder  Netzteillüftern  sein  oder  durch  eine  ungenügende  Anzahl  von

Gehäuselüftern oder eine falsche PC-Positionierung verursacht worden sein.

3. Warten Sie einige Minuten, bis sich das Netzteil abgekühlt hat.

4. Schliessen Sie wieder das Kaltgerätekabel (Stromkabel) an Steckdose und Netzteil an.

5. Schalten Sie den I/O-Schalter am Netzteil auf “I”.

6. Prüfen Sie nun, ob alle Lüfter Ihres Systems arbeiten.

7. Kontaktieren Sie bitte den technischen Support des Herstellers der Komponente, von der Sie glauben, dass Sie die

Fehlfunktion verursacht (z.B. MB, Grafikkarte oder ENERMAX-Netzteil).

Falls Sie Fragen haben oder Support benötigen, wenden Sie sich bitte an Ihren Händler, Ihre nächste

ENERMAX-Niederlassung, deren Agenten oder an das ENERMAX Headquarter Service Center!

Schnelle Hilfe bei allen Fragen zu ENERMAX-Produkten erhalten Sie auch online im internationalen

ENERMAX-Support-Forum: http://forum.enermax.com.
