Инструкция к Enermax MaxRevo
Benutzerhandbuch
Manual Del Usuario
Manuel d’utilisateur
User’s Manual
사용자 매뉴얼
Manuale dell’Utente
Руководство пользователя
Instrukcja obsługi
482010280100
Ver. 1.0, JAN 2011
Printed with 100% recyclable paper
buku petunjuk
INDEX
Precaution Notice ............................................................................................................ 1 ENERMAX MAXREVO series Power Supply Specification .......................................... 2 ENGLISH ....................................................................................................................... 3 DEUTSCH ...................................................................................................................... 7 ESPAÑOL .................................................................................................................... 11 FRANCAIS .................................................................................................................. 15 ITALIANO ................................................................................................................... 19 РУССКИЙ ................................................................................................................... 23 POLSKI ........................................................................................................................ 27 日本語 .......................................................................................................................... 31 한 국 어 ...................................................................................................................... 35 中文 .............................................................................................................................. 39 繁體中文 ...................................................................................................................... 43
............................................................................................................................. 47 Indonesia………………………………………………………………………………….51
1
Precaution Notice
Only a technician, authorized by ENERMAX, is allowed to perform maintenance service! Warranty is subject to void under unauthorized attempt to open the power case or modification of any kinds, even attempted only, of the power supply or its components! ENERMAX will not be responsible for damages caused by following situations:
Opening of the PSU case and/or modification of any component or cable without ENERMAX’ written authorization.
Ignoring connector’s wrong insertion prevention design by attaching a connector to a device in wrong orientation.
Connecting too many devices to one cable unit by using additional adaptor (Y cables).
Usage of non-genuine ENERMAX modular cables.
Damage caused by natural phenomena or uncontrollable forces, such as lightning, flooding, fire, earthquake, etc. This ENERMAX Technology Corporation product is warranted to be free from defects in material and workmanship for a period of five (5) years from the date of purchase. ENERMAX Technology Corporation agrees to repair or replace the product, at its own option and at no charge, if, during the warranty period, it is returned to nearest ENERMAX Technology Corporation subsidiary/agent with all shipping charges prepaid and bearing a return merchandize authorization (RMA) number, and if inspection reveals that the product is defective. Charges for removing or installing the product are excluded under the terms of this warranty agreement. This warranty shall not apply to any product, which has been subject to connection to a faulty power source, alteration, negligence, or accident, or to any product, which has been installed other than in accordance with these instructions. In no event shall ENERMAX Technology Corporation, or its subsidiaries, or agents be liable for damages for a breach of warranty in an amount exceeding the purchase price of this product! If you are uncertain whether or not your ENERMAX PSU is defective, please contact your dealer/reseller for support!
Web Site: http://www.enermax.com
E-mail: enermax@enermax.com.tw
Forum: forum.enermax.com
ENERMAX Technology Corporation, 15F-2, No. 888, Jing-Guo Road, Taoyuan City (330), Taiwan (R.O.C.), Tel.
+886-3-316-1675, Fax. +886-3-346-6640
©2011 ENERMAX Technology Corporation. All rights reserved. Specifications are subject to change without prior notice. Actual
product and accessories may differ from illustrations. Omissions and printing errors excepted. Content of delivery might differ in
different countries or areas. Some trademarks may be claimed as the property of others. Reproduction in any manner without the
written permission of ENERMAX is strictly forbidden.
2
ENERMAX MAXREVO Series Power Supply Specification
EMR1200EWT
EMR1350EWT
EMR1500EGT
AC Input Voltage
115-240VAC, 50-60Hz
(Maximum range: 100-264VAC, 47-63Hz)
220-240VAC, 50-60Hz
AC Input Current
12.5– 5.5A
14.5 – 6.5A
8.0 – 7.0A
DC Output
Rated
Combined
Rated
Combined
Rated
Combined
3.3V
0-25A
140W
0-25A
140W
0-25A
140W
5V
0-25A
0-25A
0-25A
12V1
0-30A
1200W
(100A)
0-30A
1344W
(112A)
0-30A
1500W
(125A)
12V2
0-30A
0-30A
0-30A
12V3
0-30A
0-30A
0-30A
12V4
0-30A
0-30A
0-30A
12V5
0-30A
0-30A
0-30A
12V6
0-30A
0-30A
0-30A
-12V
0-0.5A
6W
0-0.5A
6W
0-0.5A
6W
5Vsb
0-4A
20W
0-4A
20W
0-4A
20W
Total Power
1200W
1350W
1500W
Peak Power
1440W
1620W
1650W
Protection Circuit
Over Current
Protection
DC Rail
OCP trigger range
3.3V
30 – 45A
5V
30 – 45A
12V1/2/3/4/5/6
40 – 50A
(DC)
Under Voltage /
Over Voltage
Protection
DC Rail
UVP trigger range
OVP trigger range
3.3V
2.0 – 2.4V
3.9 – 4.5V
5V
3.3 – 3.7V
5.7 – 6.5V
12V1/2/3/4/5/6
8.5 – 9.5V
13.3 – 14.5V
-12V
-8.5 – -9.5V
-13.3 – -14.5V
(AC)
Under Voltage
Protection
Activated when AC input voltage < 70VAC.
Over Power
Protection
Activated when output power > 110 ~160% of rated max load.
Over
Temperature
Protection
Activated when PSU heat sink > 90 ~ 110
o
C.
Short Circuit
Protection
Activated when any DC rails short-circuited.
Surge & Inrush
Protection
Sustain 2KV surge stroke.
Sustain up to 70A inrush current @ 240VAC at cold start.
ENVIRONMENT
Temperature
Operation ambient: 0~50
o
C (for full rated output)
Storage ambient: -40~70
o
C
Humidity
Operation: to 85% relative humidity, non-condensing at 25
o
C
Storage: to 95% relative humidity, non-condensing at 50
o
C
OTHERS
MTBF
> 100,000 hours at 70% of full rated load, 230VAC/50Hz, 25
o
C
(MIL-HDBK-217F standard)
Dimension
150 (w) x 86 (h) x 180 (d) mm
Weight
2.25kg (without modular cables)
±
50g
Safety
UL/cUL(Level 6), TUV, CCC, GOST, CB, BSMI (1200/1350W)
EMC
CE, FCC, KCC
3
User’s Manual
Dear customer,
Thank you for choosing this ENERMAX power supply unit (PSU)! Please read this manual carefully and
follow its instructions before installing the PSU.
We would like to draw your attention that a computer required very specific conditions to work best for
you without failing. To avoid failures and to increase lifetime of the system, we suggest that:
Your system is NOT located near a radiator or any other heat producing device
Your system is NOT located near a magnetic device
Your system is NOT located in a moist and/or dusty and/or vibrating environment
Your system is NOT exposed to direct sunshine
Your system is sufficiently cooled by additional fans
If you use AC extension cables, please make sure it can support all connected appliances’ potential
peak power draw. Or redistribute other high power consumption equipment, such as laser printers or
monitors to other AC wall outlets. Exceeding the extension cable’s loading capacity could trigger its
circuit breaker and cut off the power.
If you want to add the UPS (Uninterruptible Power Supply) for your system, please choose adequate
Watts/VA capacity UPS. Ex.
PSU Model
Suggested minimum UPS output power capacity
(Based on efficiency & PFC at respective load)
EMR1200EWT
1400W / 2000VA
EMR1350EWT
1600W / 2300VA
EMR1500EGT
1700W / 2400VA
* If you intend to add other appliance powered by the same UPS, such as monitor or printer, please
use higher capacity UPS according to all connected devices’ rated power draw.
* Please do not mistake VA capacity as Watts, or use insufficient power UPS. This would result in
less UPS battery runtime or the inability to power the system in battery mode.
NAME OF PARTS
1
Output cable: Please check “Cables &
Connectors” section.
2
Fan.
# 1
3
Honeycomb air vent.
# 1
4
ON/OFF switch (I=ON, O=OFF).
# 2
5
AC Inlet.
# 2
6
CordGuard.
#3
#1 To ensure best system cooling, do not block PSU fan’s air in-take and air vent area.
This PSU offers a special HeatGuard function. When the system is turned off, or goes into ACPI
S3/S4 sleep mode, the PSU fan will keep dissipating the remaining heat for 30 ~ 60 seconds and
prolonging system lifetime.
#2 When assembling or maintaining the system, please remove AC cord from AC inlet, or turn ON/OFF
switch into “OFF” position. Then you can safely service the system.
#3 AC cord can get loose in many ways. The ENERMAX CordGuard lock can fix your AC cord tightly to
the PSU, so that it will not be easily detached and avoid shut-downs of your PC. The following is

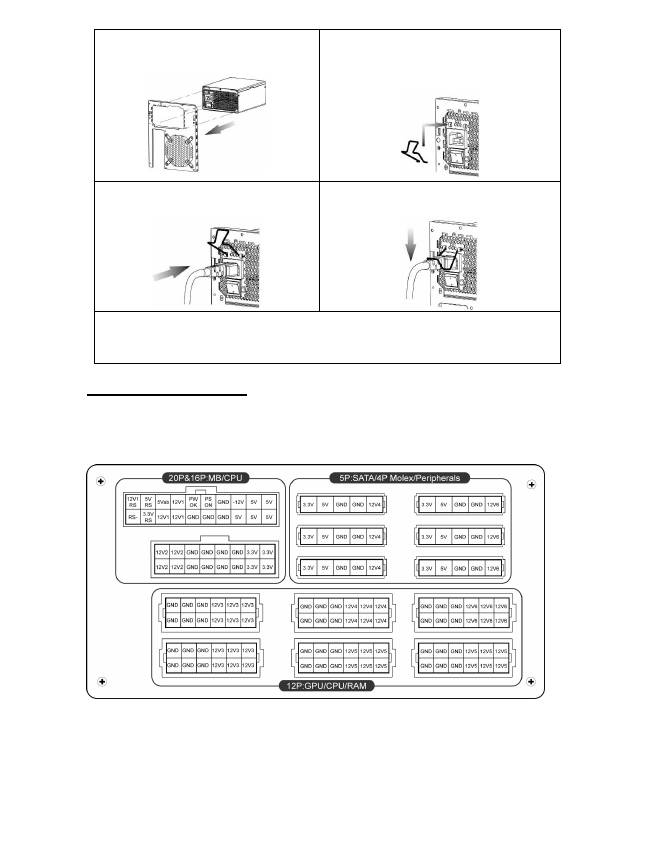

CordGuard installation:
4
①
Set your PSU into the chassis, and please
make sure the I/O switch is on “O”
position.
②
Press two sides of the CordGuard lock
together, and set it into CordGuard holder near
the AC inlet.
③
Plug the AC cord into your PSU.
④
Lock CordGuard to latch onto AC cord.
1.
CordGuard is for AC cords supplied with ENERMAX CordGuard-compatible PSUs. Other AC
cords may be incompatible.
2.
When assembling or maintaining the system, please remove AC cord from AC inlet, or turn I/O
switch into “O” position.
CABLES & CONNECTORS
All connectors are designed to prevent insertion in wrong orientation. If you cannot easily insert a
connector, please check if you are inserting the connector in the right orientation. Do not try by force to
insert it nor modify the connectors. This might damage power supply and system components, and
warranty shall be void.
Following graphic illustrates the modular sockets layout and its DC rail distribution.
*You must connect 16-pin and 20-pin connectors into respective sockets to enable 24-pin MB and 8-pin
CPU connectors.
*This product incorporates multiple 12V rails over current protection. If you let
many peripherals consume the power on only one 12V rail , it may trigger the over current protection and
shut down the system. Please re-direct certain peripheral power cable to other 12V rail to share the
current loading to ensure highest stability and safety.
5

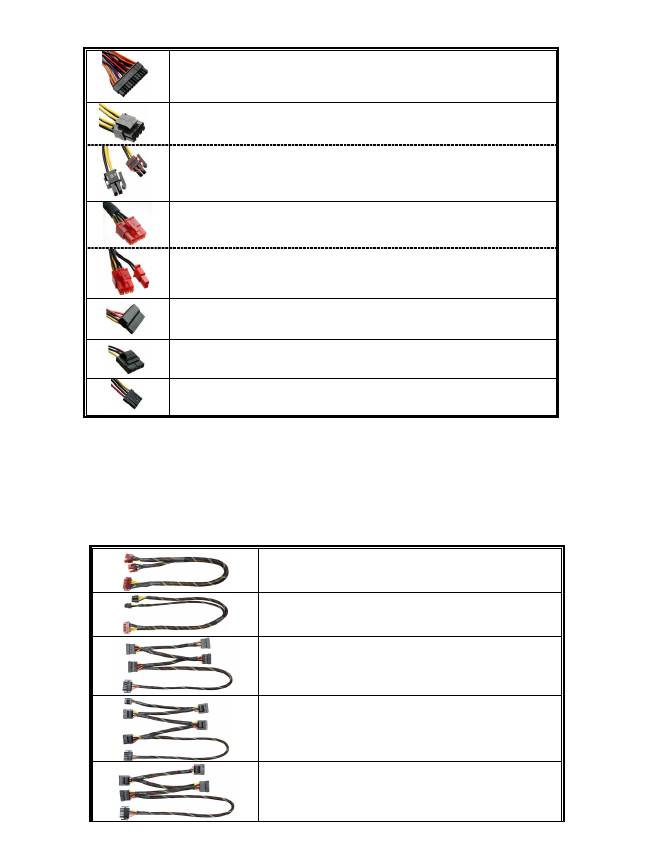

CONNECTOR TYPES
24P Mainboard
For new generations of ATX/EEB/CEB server/workstation MB.
4+4P (8P) CPU +12V, in combined mode
8-pin configuration supports multi-CPU server/workstation systems and some
single extreme CPU systems.
4+4P (8P) CPU +12V, in split mode
4-pin configuration supports certain single CPU systems. Some multi-CPU
workstation/server system might also need this extra 4-pin 12V connector.
Please use the connector with “12V” marking.
6+2P (8P) PCI Express, in combined mode
8-pin configuration supports latest extreme graphic cards, which require 8-pin
PCI-E connector.
6+2P (8P) PCI Express, in split mode / 6P PCI Express
6-pin configuration supports most performance PCI-E graphic cards, which require
6-pin PCI-E connector.
SATA
# 1
For SATA/SAS drives.
4P Molex
# 2
For IDE/SCSI/SAS drives or some AGP graphic card with traditional 4P power in
socket.
FDD
For floppy drive or certain add-on card.
#1 Some SATA drives might accept SATA or 4P Molex power. Normally, use either one of power
connector to power the driver, BUT NOT BOTH! Please check the drive’s manual for details.
#2 Some MB might require this connector to share the +12V current from 24-pin Mainboard connector to
PCI-E slot. If your system has multiple extreme graphic cards, please plug this connector to MB
correspond socket and check the MB’s manual for details.
MODULAR CABLES SUPPLIED
Use ONLY genuine ENERMAX modular cables coming with ENERMAX PSU. Third party cables
might not be compatible and might cause damage to your PSU and/or system, and use of third party
cable shall void PSU warranty.
EMC014-G: 2 x 6+2P (8P) PCI-E 2.0
Modular cable for 1 or 2 performance PCI Express graphic cards, which
needs 6P or 8P PCI-E connector.
EMC018-G : 8P & 4P +12V CPU/RAM power
Modular cable to support special heavy-duty workstation/server with more
than 4 CPUs and 16 RAMs.
EMC019-G: 4 x SATA drives
Modular cable for SATA/SAS drives like ODD and HDD.
EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector
Modular cable for IDE/SCSI/SAS drives and peripheral, plus 1 FDD power
connector.
6

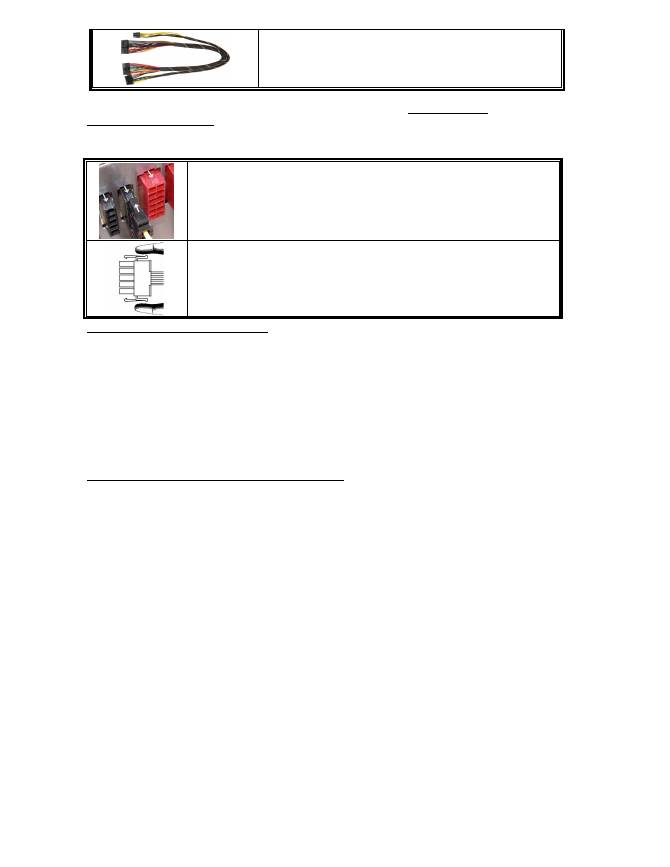

EMC021-G: 2 x SATA & 2 x 4P Molex
Modular cable for SATA/SAS/IDE/SCSI drives and other peripherals.
EMC022 :24P MB & 8P CPU
Special note for System Integrators:
If your system requires special modular cable configuration or
design, please contact an ENERMAX sales representative.
ATTACHING / DETACHING THE MODULAR CABLES
Attaching the modular cable to PSU
5-pin / 12-pin connector on modular cable and PSU’s modular socket has an
arrow mark. To make correct connection is easy:
1.
Black connector to black socket, and red to red.
2.
Arrow mark to arrow mark.
3.
Then you can easily plug in the connector.
Detaching the modular cable from PSU
5-pin / 12-pin connector on modular cable has two hooks to lock with the
PSU’s modular sockets. When unplug the modular cable from PSU, please
press two hooks together and gently pull out the cable.
BOOTING YOUR SYSTEM
Before booting your system, please check that:
1.
Main power connector (24P) is properly connected.
2.
CPU +12V power connector (4 or 8P configuration), and/or a 4P Molex connector (if required by MB)
is properly connected.
3.
All other needed connectors are properly connected.
4.
AC cord is properly connected to wall outlet and PSU AC inlet.
5.
Close your system chassis.
6.
Turn on the PSU by switching the ON/OFF switch to “ON”, and your system is ready.
PROTECTION, SAFETY & SECURITY
This ENERMAX PSU features multiple protections. In case of most abnormal situations, the power
supply will automatically turn off to avoid potential danger to itself and other PC components. It is
usually a malfunction of components or user’s negligence to trigger off a protection event. In such
circumstance, please check your PC devices and working environment for malfunction:
1. Turn I/O switch of power supply into “O” position, or disconnect AC cord from wall plug and power
supply AC inlet.
2. Check PSU for temperature by simply touching it. If it is very hot, this can be caused by malfunction of
case fans or the PSU fan itself and/or wrong positioning of your PC.
3. Wait some minutes until PSU cools off.
4. Reconnect AC cord to wall plug and power supply AC inlet.
5. Turn I/O switch of power supply into “I” position, and reboot your system.
6. Check, if all fans are working.
7. Contact technical support of the respective manufacturer of the component which you think might be
the cause to the problem. (e.g. MB, GPU or PSU)
If you have any question or need support, please contact your reseller or nearest ENERMAX
subsidiary/agent or ENERMAX headquarter service center.
©2011 ENERMAX Technology Corporation. All rights reserved. Specifications are subject to change without prior notice. Actual
product and accessories may differ from illustrations. Omissions and printing errors excepted. Content of delivery might differ in
different countries or areas. Some trademarks may be claimed as the property of others. Reproduction in any manner without the
written permission of ENERMAX is strictly forbidden.
7
Benutzerhandbuch
Sehr geehrte Kundin, sehr geehrter Kunde,
Vielen Dank, dass Sie sich für dieses ENERMAX-Netzteil (PSU) entschieden haben! Bitte lesen Sie sich dieses
Handbuch sorgfältig durch und folgen Sie bitte seinen Anweisungen bevor Sie das Netzteil installieren!
Wir möchten Sie darauf hinweisen, dass moderne Systeme sehr empfindlich geworden sind und genau definierte
Bedingungen benötigen, um optimal ohne Ausfälle arbeiten zu können. Um solche Ausfälle zu vermeiden und die
Lebensdauer Ihres Systems zu verlängern, empfehlen wir Ihnen sicherzustellen, dass:
Ihr System nicht neben einer Heizung oder einer anderen Wärmequelle steht.
Ihr System nicht neben einer magnetischen Quelle steht.
Ihr System nicht in einer feuchten und/oder staubigen und/oder vibrierenden Umgebung steht.
Ihr System nicht dem direkten Sonnenlicht ausgesetzt ist.
Ihr System ausreichend durch Lüfter gekühlt wird.
Falls Sie ein Verlängerungskabel verwenden, stellen Sie bitte sicher, dass dieses dazu geeignet ist, den
maximalen Strombedarf sämtlicher angeschlossenen Geräte zu leisten. Andernfalls schließen Sie bitte weitere
viel Strom verbrauchende Geräte (wie Laserdrucker oder Monitor) an eine andere Steckdose an. Ein
Überschreiten der maximalen Durchleitungsfähigkeit des Verlängerungskabels könnte zu einem Auslösen der
Sicherung führen.
Falls Sie eine USV (Unterbrechungsfreie Stromversorgung) verwenden möchten, nutzen Sie bitte eine mit
ausreichender Watt/VA-Kapazität. Z. B.:
PSU Modell
Empfohlene kleinste USV-Kapazität
(gemäß Effizienz & PFC bei entsprechender Last)
EMR1200EWT
1400W / 2000VA
EMR1350EWT
1600W / 2300VA
EMR1500EGT
1700W / 2400VA
* Falls Sie andere Geräte wie Monitor oder Drucker gleichfalls an die selbige USV anschließen möchten,
wählen Sie bitte eine USV mit höherer Kapazität gemäß der Summe der Leistungsaufnahme aller
angeschlossenen Geräte.
* Bitte verwechseln Sie nicht VA mit Watt und nutzen Sie bitte eine ausreichende USV. Andernfalls verkürzt
sich die Laufzeit der Batterie und gefährdet die Versorgung des Systems im Batterie-Modus.
DETAILBESCHREIBUNG
1
Ausgangskabel: Bitte lesen Sie den Abschnitt „Kabel
& Anschlüsse“.
2
Lüfter.
# 1
3
Honigwabenluftauslass.
# 1
4
I/O Schalter*: separater Netzteil An/Aus-Schalter
(I=AN, O=AUS).
# 2
5
Stromeingang.
# 2
6
CordGuard
# 3
#1 Bitte blockieren Sie nicht die Lufteinlässe/Luftauslässe, um eine bestmögliche Systemkühlung zu gewährleisten.
Dieses PSU verfügt über eine besondere HeatGuard-Funktion: Wenn das System abgeschaltet oder in den ACPI
S3/S4 Schlafmodus gebracht wird, wird der PSU-Lüfter die Restwärme für 30-60 Sek. abführen und so die
Lebensdauer des Systems verlängern.
#2 Entfernen Sie immer das Stromkabel vom Netzteil, schalten Sie den I/O-Schalter auf „O“ und warten Sie, bevor
Sie am System arbeiten.
#3 Der Netzstecker kann sich auf unterschiedliche Weise lösen. Der ENERMAX-CordGuard fixiert den Stecker am
Netzteil. Er verhindert unfreiwillige Systemabstürze durch einen versehentlich gezogenen Netzstecker.
8
①
Setzen Sie das Netzteil in das Gehäuse ein.
Stellen Sie sicher, dass der Netzschalter auf
“O“ (Aus) steht.
②
Drücken Sie die beiden Seiten des CordGuard
zusammen und befestigen Sie ihn an der dafür
vorgesehenen Stelle.
③
Schließen Sie das Netzkabel am Netzteil an.
④
Klappen Sie den CordGuard herunter und sichern
Sie auf diese Weise den Netzstecker.
1.
Der CordGuard ist nur f
ü
r Netzkabel geeignet, die mit CordGuard-kompatiblen ENERMAX-Netzteilen
ausgeliefert wurden. Andere Netzkabel sind mit dem ENERMAX-CordGuard ggf. nicht kompatibel.
2.
Beim Zusammenbauen oder bei der Wartung des Systems ziehen Sie bitte immer den Netzstecker oder
stellen Sie den Netzschalter auf “O“(Aus).
KABEL & ANSCHLÜSSE
Alle Sockel und Anschlüsse sind so entworfen, dass ein Anschluss in falscher Ausrichtung nahezu unmöglich ist.
Der Anschluss an die kompatiblen Sockel gestaltet sich leichtgängig und ohne größeren Widerstand. Wenn Sie einen
originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden können, überprüfen Sie bitte,
ob Sie die richtige Ausrichtung gewählt haben. Versuchen Sie es keinesfalls mit Gewalt! Verändern Sie nicht die
Anschlüsse! Dies könnte das Netzteil beschädigen und hat das Erlöschen der Garantie zur Folge!
Folgende Grafik illustriert das Layout der modularen Sockel und deren DC Leitungsverteilung.
*Bitte schließen Sie den 16-Pin- und den 20-Pin-Stecker an den entsprechenden Sockeln an, um die
Stromversorgung der 24-Pin- und der 8-Pin-CPU-Stecker sicherzustellen.
*Dieses Netzteil besitzt eine Überstromsicherung (OCP) auf jeder einzelnen 12V-Leitung. Wenn zu viele
Komponenten an einer 12V-Leitung angeschlossen werden, kann es zur Auslösung der Überstromsicherung
kommen. Daher achten Sie bitte auf eine gleichmäßige Verteilung der Komponenten auf die einzelnen
12V-Leitungen, um optimale Stabilität und Sicherheit zu gewährleisten.
Anschlusstypen
9
24P Mainboard
Für die neueste Generation von ATX/EEB/CEB Server/Workstation MB’s.
4+4P (8P) CPU +12V, in “kombiniertem Modus”
Unterstützt Multi-CPU Server/Workstation-Systeme und einige
Hochleistungs-Einzel-CPU Systeme.
4+4P (8P) CPU +12V, in “getrenntem Modus”
4-Pin Konfiguration unterstützt herkömmliche Einzel-CPU Systeme. Einige Multi-CPU
Systeme benötigen möglicherweise ebenfalls diesen Stecker zusätzlich.
Bitte verwenden
Sie das Modul mit der „+12V” Markierung.
6+2P (8P) PCI Express, in “kombiniertem Modus”
8-pin Konfiguration unterstützt die neuesten Grafikkarten, welche diesen 8-Pin PCI-E
Stecker benötigen.
6+2P (8P) PCI Express, in “getrenntem Modus” / 6P PCI Express
6-Pin Konfiguration unterstützt die meisten Grafikkarten, welche diesen 6-Pin PCI-E
Stecker benötigen.
SATA
# 1
Für SATA/SAS-Laufwerke.
4P Molex
# 2
Für IDE/SCSI/SAS-Laufwerke oder einige AGP Grafikkarten mit traditionellem 4-Pin
Stecker.
FDD
Für Floppy-Laufwerke oder einige Erweiterungskarten.
#1 Einige SATA-Laufwerke unterstützen SATA & 4-Pin Molex Stecker. Schließen Sie nur einen Stecker an! Lesen Sie ansonsten
im Handbuch des Laufwerks nach!
#2 Bei einigen Mainboards reicht die Spannung des 24-Pin-Mainboard-Steckers nicht für die Stromversorgung von Grafikkarten
im PCI-E-Slot aus (wenn Sie z. B. ein System mit mehreren hochleistungsfähigen Grafikkarten betreiben). Der Anschluss
eines zusätzlichen 4-Pin-Molex-Steckers ist erforderlich. Details entnehmen Sie bitte dem Benutzerhandbuch des
Mainboards.
MODULARE KABEL (im Lieferumfang enthalten)
Benutzen Sie nur original ENERMAX modulare Kabel für dieses PSU. Andere Kabel könnten das PSU und Ihr
System beschädigen und den Garantieverlust zur Folge haben!
EMC014-G: 2 x 6+2P (8P) PCI-E 2.0
Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x
FDD-Anschluss.
EMC018-G: 8P & 4P +12V CPU/RAM Power
Modulares Kabel für spezielle Hochleistungsworkstation/Server mit mehr als 4
CPUs und 16 GB RAM.
EMC019-G: 4 x SATA drives
Modulares Kabel für SATA/SAS-Laufwerke wie ODD und HDD.
EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector
Modulares Kabel für IDE/SCSI/SAS-Laufwerke und Peripheriegeräte + 1x
FDD-Anschluss.
EMC021-G: 2 x SATA & 2 x 4P Molex
Modulares Kabel für SATA/SAS/IDE/SCSI-Laufwerke und Peripheriegeräte.
10
EMC022 :24P MB & 8P CPU
Die im Lieferumfang enthaltenen modularen Kabel können je nach Modell und Region variieren.
Wir bieten weitere optionale Kabel an. Bitte besuchen Sie unsere Webseite:
www.enermax.de.
Besonderer Hinweis für Systemintegratoren:
Falls Ihr System besondere modulare
Kabelkonfigurationen oder Designs benötigt, sprechen Sie bitte mit einem ENERMAX
Vertriebsbeauftragten.
VERBINDEN & ENTFERNEN VON MODULAREN KABELN
Modulare Kabel an das Netzteil anschließen
Die 5-Pin / 12-Pin Stecker auf den modularen Kabeln und den Sockeln des Netzteils
haben weiße Pfeilmarkierungen.
Folgende Regeln machen die Anwendung einfach:
1.
Schwarze Stecker zu schwarzen Sockeln und rote zu roten.
2.
Pfeilmarkierung zu Pfeilmarkierung.
Modulare Kabel vom Netzteil entfernen
Alle 5-Pin / 12-Pin Stecker auf den modularen Kabeln haben zwei Haken zum
Einrasten mit den Sockeln des Netzteils. Um ein modulares Kabel zu entfernen,
pressen Sie bitten gegen die zwei Haken und ziehen Sie den Stecker dann sanft heraus.
EINSCHALTEN IHRES SYSTEMS
Vor dem Einschalten Ihres Systems stellen Sie bitte sicher, dass:
1.
Mainboard-Stromanschluss (24P) korrekt angeschlossen ist.
2.
CPU +12V ATX Stromanschluss (4 oder 8 Pin Konfiguration) (falls für MB erforderlich) korrekt
angeschlossen ist, oder ein 4-Pin Molex-Stromanschluss (falls für MB erforderlich) korrekt angeschlossen ist.
3.
Alle anderen erforderlichen Stromanschlüsse korrekt angeschlossen sind.
4.
Kaltgerätekabel (Stromkabel) korrekt an Steckdose und Netzteil angeschlossen ist.
5.
Das Systemgehäuse verschlossen und verschraubt ist!
6.
Drücken Sie am Netzteil den I/O-Schalter auf “I” (ON). Das System ist jetzt bereit!
SICHERHEITSFUNKTIONEN
Dieses ENERMAX Netzteil verfügt über zahlreiche Sicherheitsfunktionen. Im Fall der meisten abnormen
Situationen wird sich das Netzteil zum Schutz Ihres gesamten PC-Systems automatisch abschalten, um Schäden zu
vermeiden. In den meisten Situationen, in denen dies geschieht, ist eine Komponenten-Fehlfunktion oder
Fehlverhalten die Ursache. In einer solchen Situation prüfen Sie bitte zuerst ihre PC-Komponenten und die
Umgebung auf Fehlfunktion(en), indem Sie folgendes ausschalten und/oder abtrennen:
1. I/O Schalter des Netzteils auf “O“ & Kaltgerätekabel (Stromkabel) von der Steckdose und vom Netzteil trennen.
2. Berühren Sie das Netzteil vorsichtig, um zu prüfen, ob es stark erhitzt ist. Sollte dies der Fall sein, kann es eine
Folge der Fehlfunktion von Gehäuse-oder Netzteillüftern sein oder durch eine ungenügende Anzahl von
Gehäuselüftern oder eine falsche PC-Positionierung verursacht worden sein.
3. Warten Sie einige Minuten, bis sich das Netzteil abgekühlt hat.
4. Schliessen Sie wieder das Kaltgerätekabel (Stromkabel) an Steckdose und Netzteil an.
5. Schalten Sie den I/O-Schalter am Netzteil auf “I”.
6. Prüfen Sie nun, ob alle Lüfter Ihres Systems arbeiten.
7. Kontaktieren Sie bitte den technischen Support des Herstellers der Komponente, von der Sie glauben, dass Sie die
Fehlfunktion verursacht (z.B. MB, Grafikkarte oder ENERMAX-Netzteil).
Falls Sie Fragen haben oder Support benötigen, wenden Sie sich bitte an Ihren Händler, Ihre nächste
ENERMAX-Niederlassung, deren Agenten oder an das ENERMAX Headquarter Service Center!
Schnelle Hilfe bei allen Fragen zu ENERMAX-Produkten erhalten Sie auch online im internationalen
ENERMAX-Support-Forum: http://forum.enermax.com.
11
Manual Del Usuario
Estimado cliente:
Muchas gracias por comprar nuestra fuente ENERMAX . Le recomendamos que se lea bien este manual
para el usuario.
Queremos recordarle que los ordenadores actuales son muy vulnerables y necesitan condiciones
especiales para funcionar sin problemas. Para evitar dichos fallos y maximizar la duración del sistema, le
recomendamos que se asegure de:
Su ordenador no se encuentre al lado de la calefacción ni otro objeto que irradie calor
Su ordenador no se encuentre al lado de un objeto magnético
Su ordenador no se encuentre en un entorno húmedo, con polvo y vibraciones
Su ordenador no reciba radiación solar directa
Su ordenador sea refrigerado lo suficiente por parte de los ventiladores
Si utiliza un cable prolongador no lo puede utilizar con otros equipos de alto consumo de corriente,
como impresoras LASER para asegurarse de que no sobrepasa la corriente máxima del cable, o
conecte los equipos a otra toma de corriente.
Si utiliza un SAI (Sistemas de Alimentación Ininterrumpida) para su sistema, debe emplear uno con
capacidad de vatios-VA suficiente como:
modelo de la fuente
Capacidad recomendada mínima del SAI:
(se basa por eficiencia y PFC a carga respectiva)
EMR1200EWT
1400W / 2000VA
EMR1350EWT
1600W / 2300VA
EMR1500EGT
1700W / 2400VA
* Si quiere enchufar otros equipos como una impreasora o monitor, tiene que usar un modelo con capacidad
mayor.
* Por favor, no confunda capacidad de VA con vatios ni utilice un SAI insuficiente, ya que provocaría una
disminución de la duración SAI o problemas el encender el sistema en modalidad de batería.
NOMENCLATURA DE LAS PARTES
1
Cable del corriente: Por favor, examine el
párrafo „CABLES Y ENCHUFES”.
2
Ventilador.
# 1
3
Honeycomb air vent.
# 1
4
Interruptor I/O*: separado interruptor de la
fuente por En/Paro (I=En, O=Paro).
# 2
5
Toma de corriente
# 2
6
CordGuard
# 3
#1 Para asegurar la mejor refrigeración del sistema., no obstruye la ventilación de la fuente. Esta fuente se ofrece
una función especial “HeatGuard”.Cuando el sistema esta apagado o está en modo ACPI S3/S4, el ventilador de
la fuente va a desviar el calor hacia fuera durante 30-60 segundos para bajar la temperatura media del sistema en
unos 3-5
o
C.
#2 Cuando construya el sistema ponga el interruptor en posición “Paro/O” y desenchufe la toma de la corriente .
Ahora puede mantener el sistema de forma segura
.
#3 El cable de Alimentación puede ser desconectado accidentalmente de la fuente de alimentación ocasionando
apagados sin aviso y daños en el PC, Enermax dispone de la tecnología CordGuard manteniendo el conector en su
posición correcta y evitando accidentes fortuitos.
12
①
Alojando dentro de la misma fuente el
propio conector y así se asegura que el
conector sae mantiene en la posición correcta.
②
Apretando al mismo tiempo las dos solapas de
CordGuard e insertandolos en los huecos donde se
aloja el cable de alimentación.
③
Conectar el cable a la fuente.
④
Se cierra CordGuard haciendo presión.
Esto permite tener siempre en la posición correcta
el dispositivo.
1.
CordGuard es un sistema exclusivo de la marca ENERMAX, cualquier intento de instalación en
otro dispositivo distinto puede ocasionar problemas.
2.
Cuando se hace mantenimiento del sistema con operaciones internas, el cable SIEMPRE debe
permanecer desconectado.
CABLES Y ENCHUFES
Todos los enchufes están diseñados para que sea imposible conectar cables en la dirección equivocada.
Poner un enchufe en un zócalo tiene que ser fácil. Si no puede poner fácilmente el cableado modular
original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca lo
intente utilizando fuerza ni cambie los pines del voltaje. Eso puede dañar la fuente e invalidar la garantía.
Ilustración gráfica de los zócalos modulares y la distribución c.c..
*
Para tener los conectores 24pin MB y 8pin CPU, hay que conectar los conectores de 16pin y de 20pin en los socket
correspondientes.
*Este producto incluye una protección para sobrecarga para una línea múltipla de 12v. Si se deja que muchos
periféricos utilicen solo una línea de 12v, esto podría accionar la protección y provocar el apagamiento del
sistema.Para repartir la carga de corriente y asegurar la mejor estabilidad y seguridad aconsejamos reconectar
13
ciertos cables de alimentación de los periféricos a otras líneas de 12v.
TIPOS DE ENCHUFES
24P placas base
Soporta generaciones nuevas de ATX/EEB/CEB server/workstation.
4+4P CPU +12V, en “modo combinado”
La configuración 8-Pin soporta multi-CPU server/workstation y algunos sistemas
single-socket extremas.
4+4P CPU +12V, en “modo separado”
La configuración 4-Pin soporta la mayoría de los sistemas single-socket. Unos
sistemas multi-CPU server/workstation posiblemente necesitan este enchufe de
4-Pin 12V.
Use el enchufe parcial marcado con “+12V”.
6+2P (8P) PCI Express, en “modo combinado”
La configuración 8-pin soporta las nuevas tarjetas gráficas, que necesitan este
enchufe de 8-Pin PCI-E.
6+2P (8P) PCI Express, en “modo separado” / 6P PCI Express
La configuración 6-pin soporta la mayoría de las tarjetas gráficas, que necesitan
este enchufe de 6-Pin PCI-E.
SATA
# 1
Para ODD o HDD tipo SATA/SAS.
4P Molex
# 2
Para ODD tipo IDE/SCSI/SAS de ”vieja” generación con enchufe 4-P.
FDD
Para discos “Floppy” ó tarjetas de expansión..
#1 Unos discos duros de SATA soportan conectores SATA e 4-Pin Molex. Conecte Vd. solamente un enchufe!
Examine su manual para el disco duro para entrar más en detalle.
#2 Unas placas base soportan este enchufe para suministrar corriente addicional aparte del enchufe 24-Pin de la
placa base. Si tu ordenador está equipado con más de una VGA de gama alta, por favor, conecte este conector al
socket correspondiente en la placa base y consulte el manual de instrucciones de la placa base para mayores
detalles.
CABLES MODULARES (contenido)
Por favor utilice solamente cables modulares originales de ENERMAX. Otros cables podrían dañar el
sistema e invalidar la garantía.
EMC014-G: 2 x 6+2P (8P) PCI-E 2.0
Cable modular para una o dos tarjetas gráficas Performance PCI
Express, que necesitan enchufes de 6 o 8-Pin PCI-E.
EMC018-G: 8P & 4P +12V CPU/RAM power
Cable modular para carga alta server/workstation con más que 4
CPU y 16 GB RAM.
EMC019-G: 4 x SATA drives
Cable modular para ODD o HDD tipo SATA/SAS de la
generación más reciente.
EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD
connector
Cable modular para ODD o HDD tipo IDE/SCSI/SAS mas 1x FDD (Floppy).
EMC021-G: 2 x SATA & 2 x 4P Molex
Cable modular para ODD o HDD tipo SATA/SAS/ IDE/SCSI/ de la generación más reciente.
14
EMC022 :24P MB & 8P CPU
Los cables adjuntos podrían diferenciarse por modelo y por región de ventas.
Ofrecemos más cables de forma opcional. Por favor revise nuestra página web para obtener más
información: www.enermax.com
Nota especial para integradores de sistemas:
Si su sistema necesita cables especiales, cables modulares
o con un diseño, contacte a un representante de ENERMAX.
CONECTAR Y EXTRAER CABLES MODULARES
CONECTAR CABLES MODULARES CON LA FUENTE
5-Pin / 12-Pin enchufes de los cables modulares y los zócalos de la fuente
tienen marcas blancas de flecha.
1.
Enchufes negros con zócalos negros y rojos con rojos.
2.
Flecha con flecha.
3.
Ahora puede conectarlo fácilmente.
RENOVAR CABLES MODULARES DE LA FUENTE
Todos los enchufes 5-Pin / 12-Pin de los cables modulares tienen ganchos para
guardar con los zócalos de la fuente. Para quitar un cable modular pulse hacia
las flechas y desconecte el enchufe cuidadosamente.
ENCENDIENDO EL SISTEMA
Antes de encenderlo por favor asegúrese de que:
1.
El enchufe de la placa base está conectado correctamente.
2.
El enchufe del CPU +12V AUX (si es necesario) esté conectado correctamente.
o un enchufe 4-Pin Molex (si es necesario) esté conectado correctamente.
3.
Todos los otros enchufes necesarios están conectado correctamente.
4.
El cable de la corriente (AC) está conectado correctamente con la fuente y el enchufe!
5.
Cierre la caja del sistema!
6.
Coloque el interruptor de la fuente en la posición “I”.
FUNCIÓNES DE PROTECCIÓN Y SEGURIDAD
La fuente ENERMAX tiene varias funciones de protección y seguridad. En caso de mal funcionamiento
se detendrá para proteger todo el sistema de daños. En la mayoría de casos eso será causado por un mal
funcionamiento de componentes o mala utilización. En cualquier situación siempre sigua las instrucciones
y desconéctela o apáguela:
1. El interruptor de la fuente por “O“ y el cable corriente (AC) del enchufe y de la fuente.
2. Todos los componentes, que no son absolutamente necesarios, como ODD. Examine su temperatura
por medio del tacto. Si está caliente, puede ser, que los ventiladores del sistema o de la fuente estén
dañados o su caja no tenga ventiladores suficientes o es en una mala posición. (Lea nuestras
recomendaciones en el comienzo del manual)
3. Espere. por unos minutos hasta que la fuente se haya enfriado.
4. Conecte de nuevo el cable corriente (AC) con enchufe y fuente.
5. Ponga el interruptor de la fuente en “I”.
6. Examine Si todos los ventiladores están trabajando.
7. Contacte. el fabricante del componente si piensa que está causando el problema.
(como tarjetas o ENERMAX)
Si tiene preguntas o si necesita ayuda, por favor contacte con su vendedor o acuda a una sucursal de
ENERMAX o al centro mundial de soporte de ENERMAX.
15
Manuel d’utilisateur
Chers clients,
Merci d’avoir choisi l’alimentation ENERMAX ! Veuillez lire avec attention ce manuel avant de procéder
à l’installation de l’alimentation.
Nous souhaiterions attirer votre attention sur le fait qu’un ordinateur est fragile, qui demande de respecter
certaines conditions pour fonctionner de façon optimale. Pour éviter tous problèmes et augmenter la durée
de vie de votre système, nous vous suggérons de :
Ne pas placer votre système près d’un radiateur ou de toutes autres sources de chaleur
Ne pas placer votre système près d’une source magnétique
Ne pas placer votre système dans une pièce humide, et/ou salle, et/ou un environnement soumis à
des vibrations
Ne pas exposer votre système à la lumière directe du soleil
Suffisamment refroidir votre système par l’ajout de ventilateurs supplémentaires si nécessaire
Si vous utilisez une rallonge électrique, assurez-vous qu’elle puisse supporter le courant nécessaire
au bon fonctionnement de tous les appareils connectés. Sinon déportez le branchement des appareils
à forte consommation électrique sur une autre prise murale. Si vous dépassez les capacités de charge
maximale supportées par votre câble électrique, vous risquez de couper l’alimentation.
Si vous souhaitez ajouter un onduleur à votre système, veuillez à choisir la capacité Watts/VA
adéquate. Ex.
Modèle d’alimentation Capacité minimale suggérée pour votre onduleur
EMR1200EWT
1400W / 2000VA
EMR1350EWT
1600W / 2300VA
EMR1500EGT
1700W / 2400VA
* Si vous souhaitez brancher plusieurs autres appareils à votre onduleur, comme une imprimante ou
un moniteur, veillez à choisir une capacité en courant plus élevée.
* Assurez vous que les capacités de votre onduleur en watts et VA soient suffisante, sans quoi votre
réserve d’énergie sera fortement réduite ou simplement nulle en cas de coupure de courant.
ELEMENTS PRATIQUES
1
Câble de sortie: Veuillez vérifier les section
‘‘Câbles & Connecteurs’’.
2
Ventilateur.
# 1
3
Ventilation en Nid d’abeille.
# 1
4
Bouton ON/OFF: (I=ON, O=OFF).
# 2
5
Connecteur AC.
# 2
6
CordGuard.
#3
#1 Pour assurer un refroidissement optimal de votre système, veillez à ne pas obstruer les entrées et sorties d’air de
l’alimentation.
Cette alimentation intègre la fonction HeatGuard. Lorsque le système est éteint, ou bien en mode veille ACPI
S3/S4, le ventilateur de l’alimentation continuera à dissiper la chaleur de votre système pendant 30 à 60
secondes, et prolonger la durée de vie du système.
#2 Lors de l’assemblage ou de la maintenance de votre système, veuillez débrancher le câble d’alimentation ou bien
positionner le bouton sur OFF. Ainsi vous pourrez travailler en toute sécurité.
#3 Le câble d’alimentation peut se décrocher très facilement. Le système ENERMAX CordGuard permet de fixer le
câble d’alimentation sur l’alimentation, rendant la déconnexion quasi impossible.
16
①
Mettre l’alimentation dans le boîtier, et
vous assurer que le bouton est bien sur la
position”O”.
②
Insérer simultanément les deux côtés du
système de fixation CordGuard dans
l’emplacement prévu à cet effet proche du
connecteur d’alimentation.
③
Brancher le câble dans l’alimentation.
④
Refermer le système CordGuard pour
bloquer le câble d’alimentation.
1.
CordGuard est compatible avec le câble A.C. fourni avec l’alimentation ENERMAX fonction
CordGuard. Les autres câbles A.C. sont susceptibles d'être incompatibles.
2.
Lorsque vous réalisez des manipulations du système, veuillez retirer le câble d’alimentation de
la prise murale ou mettre l’alimentation en position ‘O’.
CABLES & CONNECTEURS
Tous les connecteurs sont étudiés pour éviter une mauvaise insertion. Si vous ne parvenez pas à insérer
facilement un câble dans un connecteur, veuillez vérifier son sens d’insertion. Ne pas forcer ou modifier
les connecteurs. Cela pourrait endommager votre système ou l’alimentation. La garantie sera annulée.
Veuillez suivre les instructions ci-dessous pour le branchement des câbles modulaires.
*
Vous devez connecter les connecteurs de 16-broche et de 20-broche dans les sockets respectives afin d'activer les
connecteur de 24-broche carte-mère et de 8-broche CPU.
*Ce produit intègre la protection contre sur-courant sur les rails 12V mutiple. Si vous laissez de nombreux
périphériques consomment la puissance sur un seul rail 12V, il peut déclencher le protection contre sur-courant
et éteindre le système. Veilliez distribuer les câble d'alimentation de certains périphériques ver d'autres rails 12V
pour partager la charge afin d'assurer le stabilité et le sécurité.
17
CONNECTOR TYPES
24P Carte Mère
Pour la nouvelle génération de cartes mères serveur et stations de travail
ATX/EEB/CEB
4+4P (8P) CPU +12V, en mode combiné
La configuration 8-pins supporte les serveurs et stations de travail multi-CPU et
certaines mono CPU.
4+4P (8P) CPU +12V, en mode séparé
La configuration 4-pins supporte les systèmes mono CPU. Certaines stations de
travail ou serveurs multi-CPU pourraient avoir besoin de ce connecteur 4-pins 12V
supplémentaire.
Veuillez utiliser le connecteur marqué“12V”.
6+2P (8P) PCI Express, en mode combiné
La configuration 8-pins supporte les dernières cartes graphiques PCI-E.
6+2P (8P) PCI Express, en mode séparé / 6P PCI Express
La configuration 6-pins supporte la plupart des cartes graphiques PCI-E.
SATA
# 1
Pour les disques durs/ lecteurs optique SATA/SAS.
4P Molex
# 2
Pour les disques durs/ lecteur optique IDE/SCSI/SAS ou quelques cartes
graphiques AGP.
FDD
Pour lecteur de disquette
#1 Certains disaues dures SATA peuvent accepter une alimentation SATA ou 4P Molex. Utiliser l’un des deux
connecteurs, et JAMAIS les deux en même temps.
#2 Certains carts mères nécessitent ce connecteur pour partager le current 12V de connecteur 24-pin Mainboard vers
PCI-E.Si votre système est équipé de plusieurs cartes graphiques haut de gamme, veuillez branchez ce connecteur à
l’emplacement prévu de la carte-mère et vérifiez le manuel de celle-ci pour plus de détails
CABLES MODULAIRES FOURNIS
Utiliser uniquement les câbles modulaires certifiés par ENERMAX et fournis avec l’alimentation. Les
autres câbles pourraient ne pas être compatibles et pourraient endommager votre alimentation, votre
système, et annuler la garantie.
EMC014-G: 2 x 6+2P (8P) PCI-E 2.0
Câble modulaire pour 1 ou 2 cartes graphiques nécessitant des
connecteurs PCI-E 6P ou 8P.
EMC018-G: 8P & 4P +12V CPU/RAM power
Câble modulaire pour les stations de travail et serveurs intégrant
plus de 4 CPUs et 16 RAMs .
EMC019-G: 4 x SATA drives
Câble modulaire pour lecteurs SATA/SAS comme les disques
durs et lecteurs optiques.
EMC020-G : 4 x 4P Molex (IDE/SCSI) drives & 1 x FDD
connector
Câble modulaire pour lecteur et autres périphériques
IDE/SCSI/SAS, plus connecteur d’alimentation pour 1 FDD.
EMC021-G: 2 x SATA & 2 x 4P Molex
Câble modulaire pour lecteur et autres périphériques
SATA/SAS/IDE/SCSI.
18
EMC022 :24P MB & 8P CPU
Les câbles modulaires fournis sont différents suivants les modèles et les pays.
Nous proposons des câbles optionnels. Pour les découvrir, visitez www.enermax.com
A l’intention des intégrateurs:
Si votre configuration nécessite des câbles modulaires spéciaux, veillez contacter
votre représentant commercial Enermax.
BRANCHER / DEBRANCHER UN CABLE MODULAIRE
Brancher un câble modulaire à l’alimentation
Le connecteur 5P / 12P des câbles modulaires porte une flèche:
Procédez ainsi pour connecter un câble:
1.
Connecteur noir sur socket noir, et rouge avec rouge.
2.
Les flèches blanches se rencontrent.
3.
Ainsi la connexion est possible.
Débrancher un câble modulaire de l’alimentation
Les connecteurs 5P / 12P des câbles modulaires ont deux crochets de sûreté qui
s’accrochent au socket de l’alimentation. Pour retirer le câble, appuyez sur les
deux crochets et tirer doucement.
DEMARRER VOTRE SYSTEME
Avant de démarrer votre système, veuillez vérifier les points suivants:
1.
Le connecteur d’alimentation principal est correctement branché (24P).
2.
Le connecteur CPU +12V (4P ou 8P), et/ou le connecteur 4P Molex (si nécessaire) sont correctement
branchés.
3.
Tous les autres connecteurs nécessaires sont correctement branchés.
4.
Le cordon d’alimentation doit être connecté à la prise électrique murale et à l’alimentation.
5.
Fermer le boîtier de votre système.
6.
Placer le bouton ON/OFF de l’alimentation sur la position ‘ON’ et votre système est prêt à démarrer.
PROTECTION, PRECAUTION ET SECURITE
Cette alimentation intègre plusieurs protections. Dans des situations anormales, celle-ci s’arrêtera
automatiquement pour éviter tout danger pour vous et votre PC. Ces situations sont la plupart du temps
liées à un disfonctionnement d’un composant ou à une mauvaise manipulation. Dans ces circonstances,
merci de suivre les points suivants :
1. Placer le bouton I/O de l’alimentation sur la position ‘O’, puis déconnecter le câble d’alimentation de la
prise murale électrique aisément accessible.
2. Vérifier la température de l’alimentation en la touchant. Si elle est vraiment chaude, cela peut être dû à
un mauvais fonctionnement du ventilateur ou à la mauvaise position de votre PC.
3. Attendre quelques minutes que l’alimentation refroidisse.
4. Reconnecter le cordon d’alimentation au mur et à l’alimentation elle-même.
5. Placer le boutons I/O de l’alimentation sur la position ‘I’ et relancer votre système.
6. Vérifier si tous les ventilateurs fonctionnent.
7. Contacter le service technique de chaque composant qui vous semble être la cause de ce problème.
Si vous avez des questions, merci de contacter ENERMAX ou l’un de ses agents à travers le monde.
Les informations contenues dans ce document peuvent être soumises à des modifications sans préavis.
