Elinchrom D-Lite 400W/s RX 4 Flash Head – страница 4

Français

Déclaration de conformité CE

Cet équipement a été testé et déclaré conforme aux directives européennes ci-après:

EMC Directive 89/336/EEC, basse tension Directive 73/23/EEC et R&TTE Directive 99/5/

EC.

Mise au rebut et recyclage

Ce symbole, apposé sur ce produit ou sur son emballage, indique que si un jour ce produit

devait être éliminé, il ne devrait pas être traité avec les déchets ménagers. Il devrait être

remis à un point de collecte approprié pour le recyclage des équipements électroniques.

En respectant ces conseils, vous aiderez à prévenir les conséquences potentiellement

négatives pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les

ressources naturelles. Pour toute information supplémentaire vous pouvez contacter la déchetterie ou

l’agent Elinchrom de votre pays. La liste des agents est disponible sur notre site : www.elinchrom.com

64

Índice Español

Introducción 66

Declaración de conformidad, eliminación y reciclado, marca CE

67

Nota de seguridad y precaución

68

Características básicas incluidas y características avanzadas

69

programables

Antes de comenzar! / Interruptores y fusibles 70

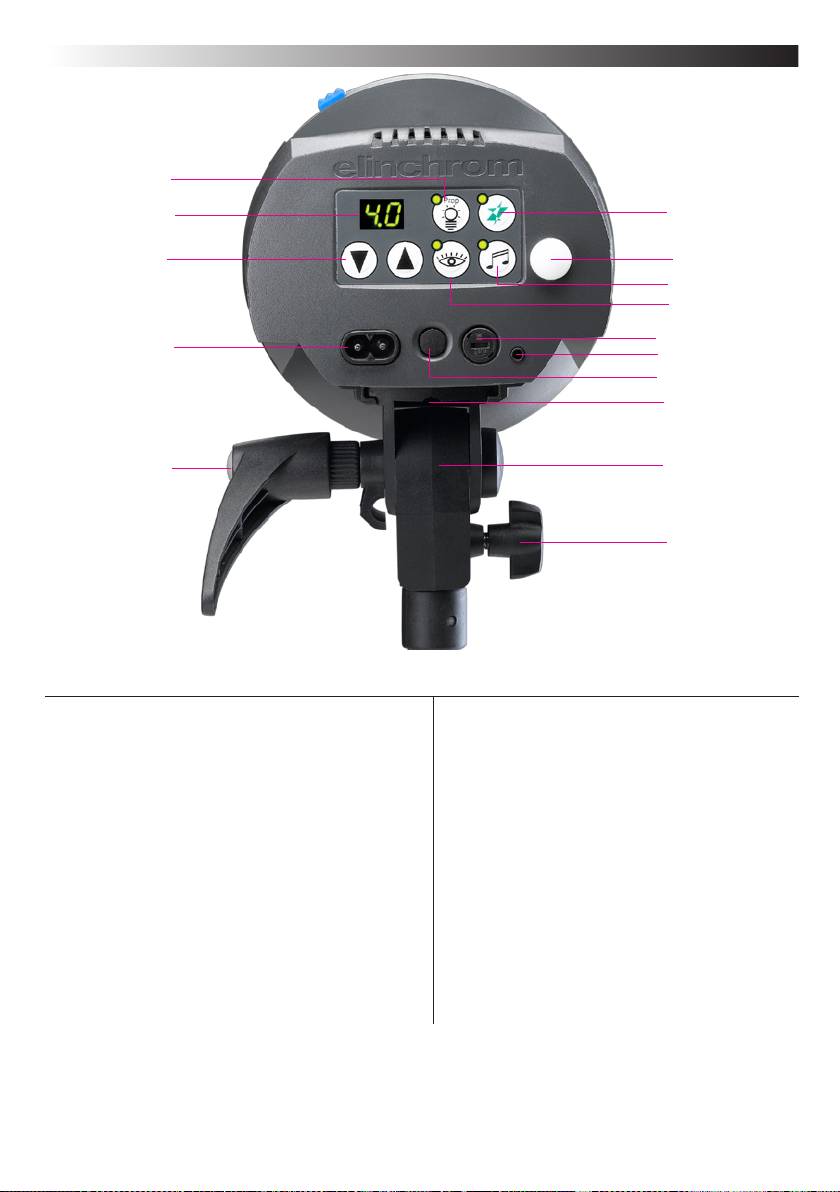

Panel de control 71

Reiniciar la unidad

71

Características de la lámpara de modelado y configuración

72

Pantalla múltiple digital

73

Photocell / Eye-Cell / Modo Automático 74

Photocell / Eye-Cell / Modo Manual 75

Características y configuración del avisador acústico de carga

76

Transmisor-receptor EL- Skyport para disparos

77

inalámbricos – Configuración

Alimentación del flash y pasos por pulsación de la lámpara de modelado

77

Sustitución del tubo de flash /Gestión de errores

78

Datos técnicos 79

EL-Skyport Transmitter Speed Betriebsanleitung

80-85

Garantía

128-129

P.D.: Los datos técnicos están sujetos a cambios.

Los valores listados son valores orientativos que pueden variar en función

de las tolerancias de los componentes utilizados.

65

Introducción Español

Estimado fotógrafo:

Gracias por comprar su unidad flash compacta D-Lite RX ONE.

Todos los productos Elinchrom se fabrican utilizando la tecnología más avanzada. Se utilizan componen-

tes cuidadosamente seleccionados para asegurar la más alta calidad y se somete el equipo a muchos

controles, tanto durante la fabricación como después de la misma. Confiamos en ofrecerle muchos años

de servicio fiable.

Todas las unidades flash D-Lite RX ONE se fabrican para estudio y localizaciones de fotógrafos profesio-

nales. Sólo el seguimiento de la información que ofrecemos puede asegurarle su garantía, evitar posibles

daños y aumentar la vida útil de este equipo.

Flash compacto D-Lite RX ONE

La calidad de la luz y su rendimiento excepcional es el resultado de largas investigaciones, de la apli-

cación de los principios de la demanda, así como de la larga experiencia de ELINCHROM en produc-

tos de iluminación para estudios de fotografía y del uso de la tecnología más avanzada en esta área.

Totalmente integradas en la gama de flashes ELINCHROM, las unidades D-Lite RX ONE mantienen

las funciones y la imagen tradicionales de ELINCHROM.

Declaración de cumplimiento FCC Clase B

Este equipo ha sido probado y se ha comprobado que cumple con los límites establecidos para un dispositivo

digital de clase B, conforme a la Parte 15 de las Normas FCC y cumple con todos los requisitos de las Canadian

Interference-Causing Equipement Regulations. Estos límites se han establecido para que se proporcione una

protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera,

usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con el manual de instruccio-

nes, puede causar interferencias perjudiciales que afecten a las radiocomunicaciones. Sin embargo, no se puede

garantizar que no se produzcan interferencias en una instalación concreta. Si este equipo produce interferencias

perjudiciales para la recepción de radio o televisión, que se pueden determinar apagando y encendiendo el

equipo, se recomienda al usuario que corrija las interferencias, tomando una o más de las siguientes medidas:

-Reorientar o cambiar de lugar la antena de recepción.

-Aumentar la separación entre el equipo y el receptor.

-Conectar el equipo en la toma de un circuito diferente del que sirve de conexión para el receptor.

-Consulte a su distribuidor o a un técnico experimentado de radio/TV para que le ayuden.

Elinchrom LTD no se responsabiliza de ninguna interferencia de radio o televisión provocada por modificaciones

no autorizadas de este equipo o por la sustitución o conexión de cables y equipos distintos de los especificados

por Elinchrom LTD La corrección de las interferencias provocadas por dichas modificaciones, sustituciones o

conexiones será responsabilidad del usuario.

66

Declaración de conformidad Español

Este dispositivo cumple con la Parte 15 de las Normas FCC. Su manejo está sujeto a las siguientes dos condicio-

nes:

1. Este dispositivo no debe emitir interferencias perjudiciales.

2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan ser

provocadas por un manejo no deseado.

Nombre del producto :

D-Lite RX ONE

Nombre comercial: ELINCHROM

Número(s) de modelo: 20485.1

Nombre de la parte

Elinchrom LTD

responsable:

Av. De Longemalle 11

1020 Renens / Switzerland

Teléfono: +41 21 637 26 77

Fax: +41 21 637 26 81

Elinchrom LTD declara que el equipo que lleva la marca comercial y el número de modelo especifica-

dos arriba ha sido probado de acuerdo con las normas aplicables FCC y que se han tomado todas

las medidas necesarias y siguen vigentes para asegurar que las unidades de producción del mismo

equipo continuarán cumpliendo con los requisitos de la Comisión.

Eliminación y reciclado

Este dispositivo ha sido fabricado al máximo nivel de exigencia con materiales que pueden

ser reciclados o eliminados de una manera que no es perjudicial para el medio ambiente.

El dispositivo se puede devolver después de su vida útil para que sea reciclado, siempre que

se encuentre en condiciones derivadas de un uso normal. Cualquier componente no recuperado debe

ser eliminado de manera aceptable para el medio ambiente.

Si tiene alguna duda sobre la eliminación, póngase en contacto con su distribuidor local o con su

agente de ventas ELINCHROM (visite nuestra web para conseguir la lista mundial de distribuidores

ELINCHROM).

Marca CE

La versión suministrada de este dispositivo cumple los requisitos de las directivas CEE:

89/336/CEE «Compatibilidad electromagnética» y 73/23/CEE «Directiva sobre bajo voltaje».

Declaraciones CE para EL-Skyport

Este dispositivo ha sido probado y se ha constatado que cumple con los requisitos fijados en la

directiva del consejo sobre convergencia de la legislación de los Estados miembros sobre la Directiva

89/336/CEE, la Directiva 73/23/CEE y la Directiva R&TTE 99/5/EC.

Convenciones notacionales

El significado de los símbolos y las fuentes utilizados en este manual es el siguiente:

Preste especial atención al texto marcado con este símbolo.

Hacer caso omiso a este aviso puede hacer peligrar su vida,

destruir el dispositivo o dañar otro equipo.

!

67

Nota de seguridad Español

De acuerdo con la normativa sobre seguridad le recordamos que estas unidades de flash electrónicas

no están diseñadas para su uso en exteriores, en ambientes húmedos o con polvo y no se deben utilizar

después de haber sido expuestas a cambios bruscos de temperatura que produzcan condensación.

Siempre deben conectarse a una toma de tierra.

En ningún caso se deben introducir objetos en los agujeros de ventilación.

Las unidades pueden retener una carga interna durante un periodo de tiempo considerable, incluso

desconectadas de la alimentación eléctrica.

• No usar en áreas restringidas (como hospitales, etc.).

• No usar en entornos explosivos.

Tubos de flash y lámparas de modelado

• ¡Los tubos de flash y lámparas de modelado en uso se calientan mucho!

• No toque nunca un tubo de flash ni una lámpara antes de que se haya enfriado la unidad y se haya

desconectado de la red eléctrica (mínimo 30 minutos).

• ¡No haga funcionar los flashes a corta distancia (menos de 1m) directamente a una persona y evite

mirar directamente a la luz del flash!

• Manténgase a distancia (mínimo 1 m) de materiales inflamables.

• De manera general manténgase a distancia de las unidades en funcionamiento.

Transporte

• Transporte la unidad flash con cuidado y sólo en su empaquetado original o en otro equivalente para

protegerla de golpes y sacudidas.

• Transpórtela sólo en condiciones de descarga completa. Espere un mínimo de 30 minutos después de

desconectarla de la red eléctrica, antes de empaquetarla y transportarla.

• No deje nunca caer la unidad flash (peligro de rotura del tubo de flash)

Cable eléctrico

Para garantizar un funcionamiento seguro, use el cable que se le suministra.

• El cable tiene que contar con certificación HAR o VDE. La marca HAR o VDE aparecerá en la funda

exterior.

• El juego de cables se debe seleccionar en función de la corriente correspondiente a su unidad de flash.

• No utilice una única caja de distribución para conectar una o más unidades de flash.

• Los sistemas de flash almacenan energía eléctrica en condensadores, aplicando

alto voltaje.

• Por su seguridad, no abra nunca ni desmonte sus flashes.

• Sólo un técnico de servicio autorizado puede abrir o intentar reparar las unidades.

• Condensadores de carga defectuosos pueden explotar mientras se usa la unidad.

!

Nunca conecte una unidad de flash con problemas de funcionamiento.

• ¡No conecte el flash a la administración eléctrica si no tiene la lámpara de

modelado o el tubo de destellos, debido a la alta tensión de los contacos!

¡Peligro de muerte!

68

Características básicas incluidas Spanish

Las características básicas incluidas son de fácil acceso y similares a las de los anteriores flashes

compactos Elinchrom.

• Botones arriba/abajo de la potencia del flash

• Botón de la lámpara de modelado: proporcional / min. / max. / off

• Botón de encendido y apagado de la célula fotoeléctrica

• Botón de encendido y apagado del avisador acústico de carga

• Botón de prueba del flash

• Toma para sincronización de 3.5 mm

• NUEVO EL-Skyport Disparado Inalámbrico y Remoto (El Transmisor-receptor Integrado requiere l

Transmisor opcional EL-Skyport)

Características avanzadas programables adicionales

Todas las nuevas características y funciones se pueden personalizar.

Por favor, lea atentamente cómo configurar las nuevas características.

Control VFC (Visual-Flash-Control)

El modo VFC apaga la lámpara de modelado mientras la unidad de flash recarga tras haber sido

utilizado. Esta función ofrece un control visual si todas las unidades flash del estudio han respon-

dido simultáneamente. El modo VFC puede activarse conjuntamente con el avisador acústico de

carga, para obtener un control máximo.

Configuración proporcional de lámpara de modelado (PMS = Proportional modelling lamp

setup)

Cuando se usan flashes compactos de diferentes potencias, (por ejemplo, 200 y 400 ws) la lám-

para de modelado se puede reducir a -1 f-stop (apertura de diafragma) para conseguir un mejor

control proporcional.

Modo “Eye-Cell” automático y manual

Algunas cámaras lanzan antes del flash principal varios preflashes para evitar el efecto de los ojos rojos.

En este caso, una célula fotoeléctrica respondería y lanzaría inmediatamente un flash con el primer preflash

de la cámara. Para evitar una sincronización incorrecta, la función inteligente “Eye-Cell” de Elinchrom detecta

los preflashes de la cámara. La función “Eye-Cell” puede activarse en modo automático o en modo manual,

incluso para configurar los preflashes LED. (Sólo para usuarios avanzados. Lea atentamente las instrucciones

antes de cambiar cualquier parámetro).

Configuración del indicador acústico de carga

El usuario puede personalizar el avisador acústico de carga para que emita tonos más largos o más

cortos.

La longitud de la señal acústica puede fijarse desde 70 a 490 m/segundos.

EL-Skyport disparador inalámbrico y remoto

Para utilizar el disparador inalámbrico y cambiar los parámetros de potencia del flash o encender

y apagar la lámpara de modelado, se requiere el transmisor opcional EL-Skyport.

Los parámetros “Grupo” y “Frecuencia de Canal” pueden personalizarse en cada unidad D-Lite

RX ONE.

Configuración de la potencia y pasos de la lámpara de modelado

Normalmente los ajustes de la potencia del flash / lámpara de modelado se fijan en 1/10 pasos por

toque. Estos pasos se pueden cambiar desde 1/10 a 7/10 o a 1 f-stop (apertura de diafragma).

Administración del VENTILADOR de control de temperatura

El ventilador de enfriamiento se enciende automáticamente si aumenta la temperatura de la

unidad. El microprocesador controla la temperatura de la unidad y el ventilador. Si la ventilación se

bloquea o el ventilador no funciona, en la pantalla aparece E8.

69

¡Antes de comenzar! Español

Las unidades D-Lite RX ONE (Multivoltaje) están adaptadas para su funcionamiento a 90 - 260V/50 -

60Hz. Antes de conectarlas por primera vez, compruebe que su lámpara de modelado coincide con

el voltaje. Siempre deben conectarse a una toma de tierra. Todas las unidades D-Lite RX ONE cuentan

con un soporte de bayoneta y un ajuste del anillo de bloqueo, para fijar todos los accesorios Elinchrom y

Prolinca.

La Bayoneta del Reflector soporta Reflectores y Cajas livianas de hasta 1,5 kg, e.j. Rotalux 100 x 100 cm.

Monte la unidad con seguridad en un soporte o pie adecuado.

Quite la cubierta protectora negra. NO haga funcionar la unidad sin quitar antes la cubierta protectora

negra

Instrucciones de funcionamiento

1. Compruebe que el voltaje de la lámpara de modelado es el correcto.

2. Compruebe que el interruptor de conexión a la red eléctrica (2) está la posición apagado (posición “O”).

3. Conecte el cable de conexión a la red en la ENTRADA DE ELECTRICIDAD (1) y a una

TOMA DE CORRIENTE CON TOMA DE TIERRA

4. Utilizando el INTERRUPTOR de conexión a la red eléctrica (2), encienda la unidad (posición “I”).

5. Conecte el cable de sincronización en su enchufe (5).

6. Seleccione la potencia con el teclado táctil (10)

A) Ghiera (bloccaggio

(B) Cappuccio di

protezione (26124)

C) leva di serraggio

Interruptores y fusibles

Conexión a la red eléctrica

Utilice únicamente el cable Elinchrom para conexión a la red. Apague la unidad antes de conectar el

cable eléctrico en la toma de electricidad.

Fusible para la luz de modelado

Tipo rápido 5 x 20 mm, 2.5AT

Apague la unidad y sustituya el fusible fundido por otro del mismo valor.

El fusible de rápido fundido protegerá el triac del circuito de la lámpara de modelado, la lámpara y, por lo

tanto, también el tubo de flash.

70

Panel de control Español

11

6

4

10

9

7

8

3

1

5

2

14

13

12

15

Vista general de los controles

1. El enchufe de toma de corriente

11. Selección del botón de modo (prop / min / max /

2. Interruptor de encendido y apagado

apagado) de la lámpara de modelado

3. Fusible eléctrico

12. Cabezal basculante con ajuste extra para el

4. Botón de prueba / abrir flash

paraguas

5. Toma de cable sincro / 3,5 mm jack / voltaje de

13. Soporte estándar para pie de 5/8 pulgadas

sincronización bajo 5V

14. Tubo centrado para paraguas EL – 7 mm de

6. Pantalla múltiple digital e indicador de carga y

diámetro

descarga*

15. Tornillo de bloqueo a soporte

7. Encendido y apagado del indicador acústico de

carga

8. Encendido y apagado de la célula fotoeléctrica

“Eye-Cell”-programable*

9. Receptor “Eye-Cell”

10. Botones de control de potencia y botones de

desplazamiento/programa para configuración

de características avanzadas*

*Las teclas en esta pantalla son multifuncionales para programar y desplazarse por las característi-

cas avanzadas y configurar el transmisor-receptor EL-Skyport. Para programar, ¡lea atentamente las

páginas siguientes!

71

Características programables - Reiniciar Español

En el caso de que necesite Como “Reiniciar” la D-Lite RX ONE, haciéndolo volver a los parámetros estableci-

dos por el fabricante, siga los pasos que le indicamos a continuación:

1. Apague la unidad.

2. Pulse al mismo tiempo los botones arriba/abajo de la potencia del flash (10) y encienda la unidad.

3. La pantalla múltiple digital LED (6) se pone intermitente en modo rápido.

4. No siga pulsando los botones, ya que se ha completado el procedimiento de reinicio de los parámetros

Características y configuración de la lámpara de moldeado

Lámparas de modelado y fusibles para 110 V y 230 V

Unidad

Lámpara de modelado 110 V

Lámpara de modelado 230 V

Enchufe Fusible

D-Lite RX ONE 100W / 23006 100W / 23002 E27 2.5AT

*No utilice una lámpara de ahorro de energía

Modos de la lámpara de moldeado

> Configuración :

•

para encender la lámpara de modelado en un modo proporcional, mín., máx. o apagado.

> Indicadores LED:

• El LED está encendido: sólo en modo proporcional.

• El LED está apagado: en el modo min. / max. / apagado.

• Sólo use las lámparas de modelado ELINCHROM con la corriente máxima de

!

100W (150W efectivos)

Configuración del modo VFC (Visual-Flash-Control)

> Introducir configuración VFC:

1. Pulse el botón “proporcional” (prop) durante más de 2 segundos, hasta que la pantalla

muestre “F.X” (siendo “X” 0 o 1) para entrar en el menú de configuración de la lámpara de

modelado.

2. Utilice el botón arriba/abajo de la potencia de flash para cambiar la configuración:

- “F.0”: Visual-Flash-Control = Apagado. La lámpara de modelado se mantiene encendida

después del flash.

- “F.1”: Visual-Flash-Control = Encendido. La lámpara de modelado se apaga durante la recarga.

3. La pantalla vuelve a modo normal después de aproximadamente 4 segundos sin pulsar ningún

botón. Los parámetros se almacenan automáticamente.

4. La configuración estándar es “F.0”, VFC = apagado

Configuración proporcional de la lámpara de modelado (PMS)

Cuando se usan cabezales con diferentes potencias máximas)

> Introducir configuración PMS:

1. Pulse el botón “proporcional” (prop) durante más de 2 segundos, para entrar en el

menú de configuración de la lámpara de modelado. La pantalla muestra “F.X”. Pulse después el

botón “proporcional” (prop) una vez más hasta el menú PMS, la pantalla mostrará “-.X”

2. Use el botón arriba/abajo de la potencia de flash para cambiar la configuración:

• “-.0”: PMS = Apagado. La lámpara de modelado queda fijada al máximo.

• “-.1”: PMS = -1 f-stop (apertura de diafragma). La lámpara de modelado se reduce en 1 f-stop.

72

Pantalla múltiple digital Español

La potencia de la lámpara de modelado / flash en formatos compatibles f-stop (apertura de diafragma)

desde 1,0 a 5,0 para D-Lite RX ONE. La diferencia de potencia de flash desde 4,0 a 5,0 es de 1f-stop.

El rango de potencia es de 5 f-stops, variable en intervalos de 1/10, que pueden personalizarse, por

ejemplo, a 5/10, etc.

Durante la carga y descarga, la pantalla se pone intermitente. En caso de sobrecalentamiento o avería,

la pantalla muestra «ER» (error).

Pantalla 0.1 1.0 2.0 3.0 4.0

Julios / Ws 6.25 12.5 25 50 100

Nota: Las unidades «D-Lite RX ONE» disponen de un sistema de descarga integrado, protegido por

un interruptor térmico. Para evitar el sobrecalentamiento, descargando manualmente con el botón

táctil de prueba (Test) si quiere disminuir la corriente por mas de 2 f-stops.

Toma de cable de sincronización

Enchufe estándar con mini-jack de 3,5 mm (5).

5

Atención: No conecte las unidades ELINCHROM por cable a tomas de sincronización

de otros fabricantes.

Sync

ELINCHROM usa bajo voltaje (5 V) por razones de seguridad.

Prueba de apertura de flash

Habiendo pulsado el teclado táctil para lanzar un flash, la luz verde “PREPARADO”

TPrueba y

Preparado (4)

(READY) aparecerá de nuevo una vez se haya recargado la unidad.

Si la luz verde no aparece, es posible que el sistema de carga esté averiado.

Póngase en contacto con un servicio oficial Elinchrom para enviarle la unidad averiada.

Eye-Cell: sensor avanzado por célula fotoeléctrica

¡La célula fotoeléctrica estándar puede ser disparada remotamente por otra unidad flash!

La célula fotoeléctrica Style D-Lite RX ONE está diseñada especialmente para trabajar en condiciones de

iluminación de estudio.

La luz directa y otras fuentes lumínicas potentes pueden reducir la sensibilidad de la célula.

73

Spanish

Transmitter Speed

19350

Instrucciones para el uso

:

Características 81

Instalación de la batería 81

Conectordelazapatadelash 81

Instrucciones de funcionamiento 81

Canal de frecuencia 82

Modos del disparador 82

Conexión SYNC integrada 83

Funciones Elinchrom RX 83

Módulos del EL-Skyport 84

Solución de problemas 84

Declaración de la CE 85

Eliminación y reciclado 85

80
