Подключение кабелей

Внимание

•

При замене текущего монитора на монитор S2111W/S2411W перед его подключением к компьютеру

обязательно установите на компьютере такие параметры разрешения и частоты вертикальной развертки,

которые подходят для монитора S2111W/S2411W, обратившись к таблице разрешений (на задней стороне

обложки).

ПРИМЕЧАНИЕ

• При подключении двух компьютеров к монитору см. руководство пользователя на CD-ROM.

Убедитесь, что у монитора и компьютера выключено питание.

1

Подключите монитор к компьютеру, используя сигнальный кабель для

2

соответствующих разъемов.

После подключения разъемов кабеля затяните винты разъемов, чтобы обеспечить надежное соединение.

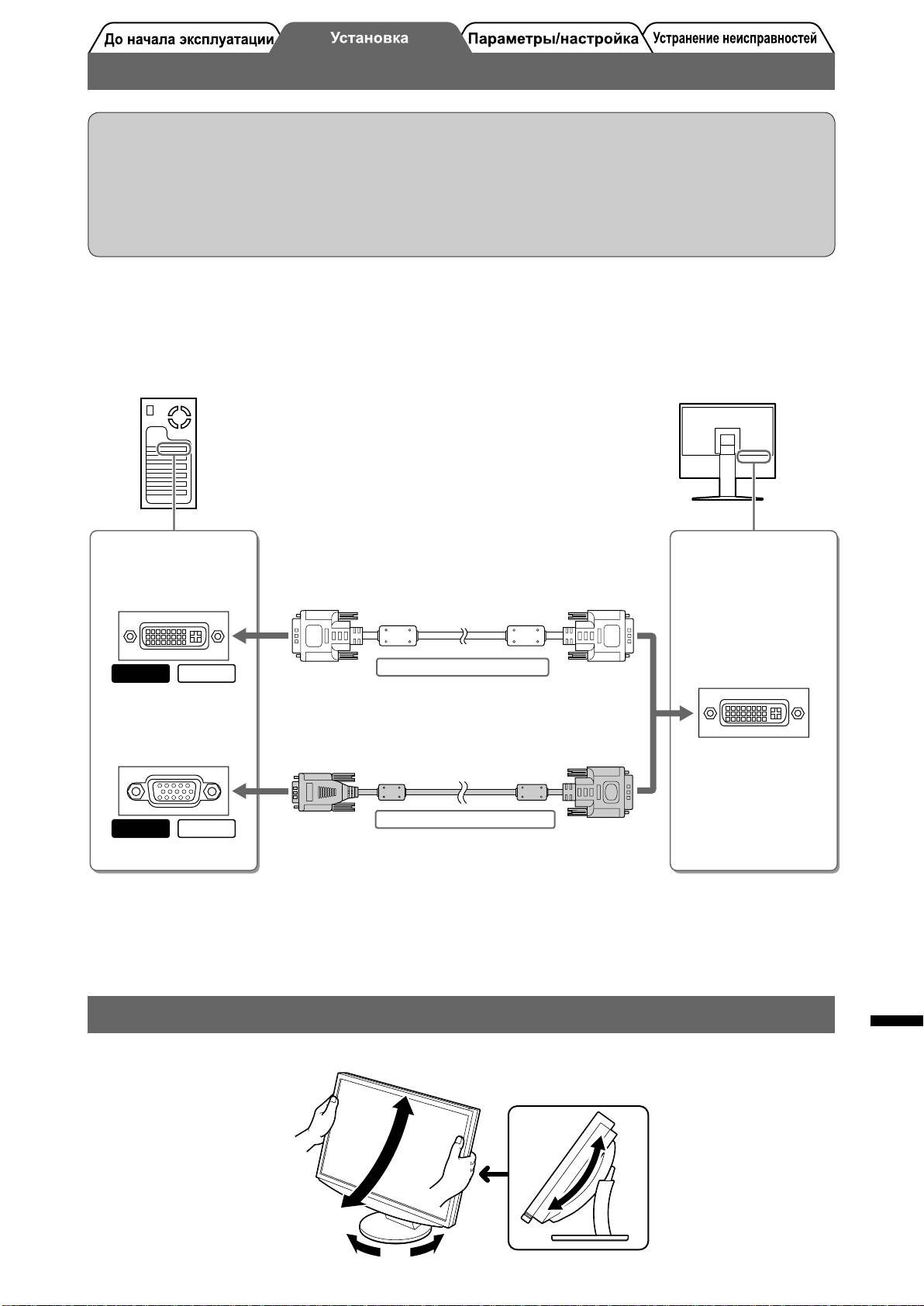

Разъемы

Разъемы

компьютера

монитора

Сигнальный кабель (FD-C39) (входит в комплект)

Разъем DVI-I

Цифровое соединение

MacintoshWindows

Разъем DVI-I

15-штырьковый

мини-разъем D-sub

Сигнальный кабель (FD-C16) (входит в комплект)

Аналоговое соединение

MacintoshWindows

Подключите шнур питания к розетке и разъему питания, расположенному

3

сзади монитора.

Регулировка высоты и угла наклона экрана

Russia

Возможна регулировка высоты, наклона и поворота экрана для достижения удобного для работы положения.

3
