Att ansluta kablarna

Observera

• När du byter ut en befi ntlig skärm mot S2000 skall du försäkra dig om att du ändrar datorns inställningar

för upplösning och vertikal frekvens till de som är tillgängliga för S2000 genom att se till

upplösningstabellen (baksidan av omslagssidan) innan du ansluter datorn.

OBS!

• När du ansluter två datorer till monitorn skall du se användarmanualen på CD-skivan.

Kontrollera att monitorn och datorn är avstängda.

1

Anslut monitorn till datorn med en signalkabel som passar anslutningarna.

2

Efter att du anslutit kabelanslutningarna skall du dra åt skruvarna för att säkra anslutningen.

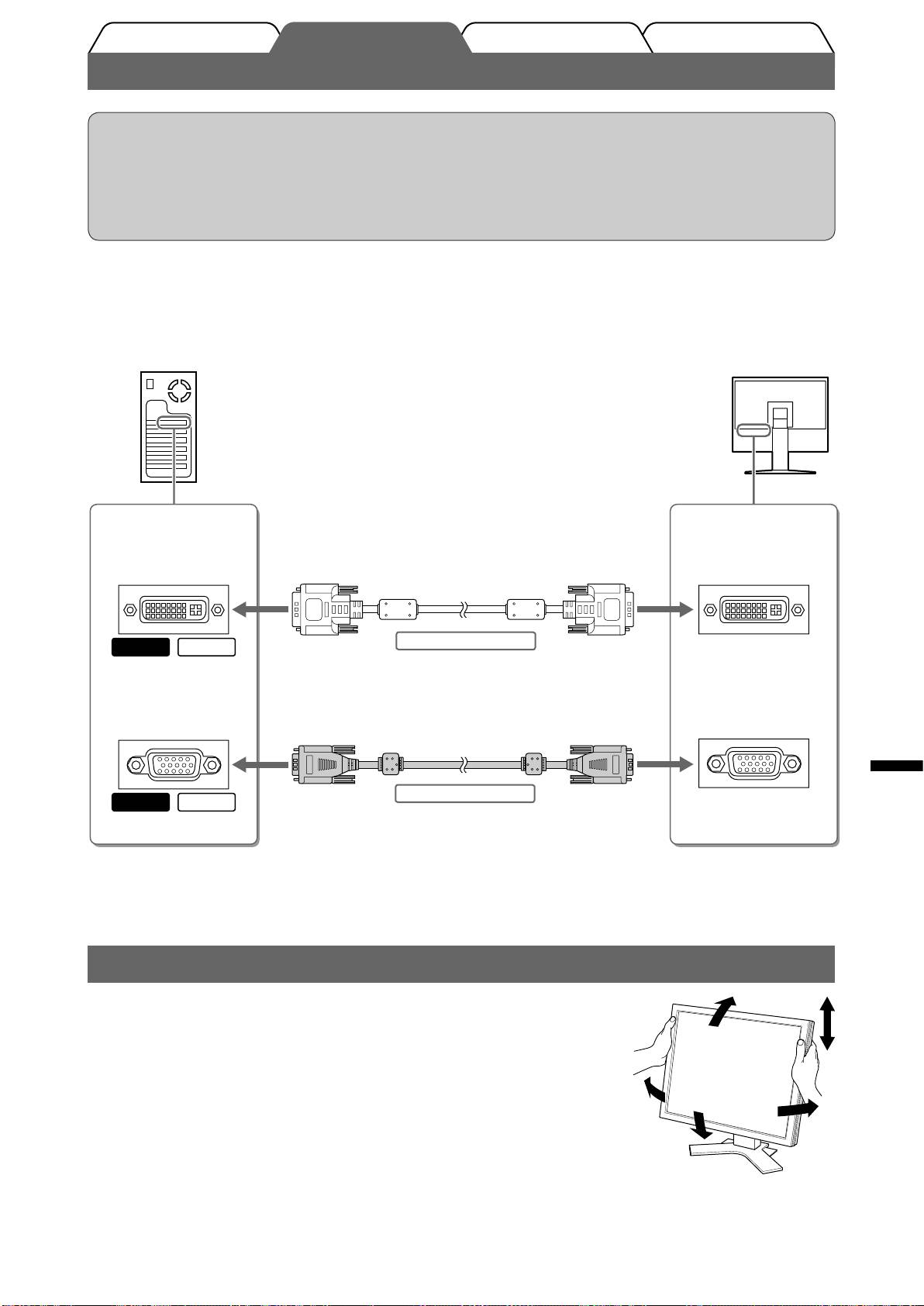

Anslutningar på

Anslutningar på

datorn

monitorn

DVI-I-anslutning

Signalkabel FD-C39 (medföljer)

DVI-I-anslutning

Digital anslutning

MacintoshWindows

D-sub minianslutning

D-sub minianslutning

med 15 stift

Signalkabel MD-C87 (medföljer)

med 15 stift

Svenska

Analog anslutning

Windows

Macintosh

Koppla in nätsladden i ett vägguttag och till strömanslutningen på skärmen.

3

Justera skärmhöjd och vinkel

Justera skärmhöjd, lutning och vridning av skärmen till bästa läge för arbete.

3
