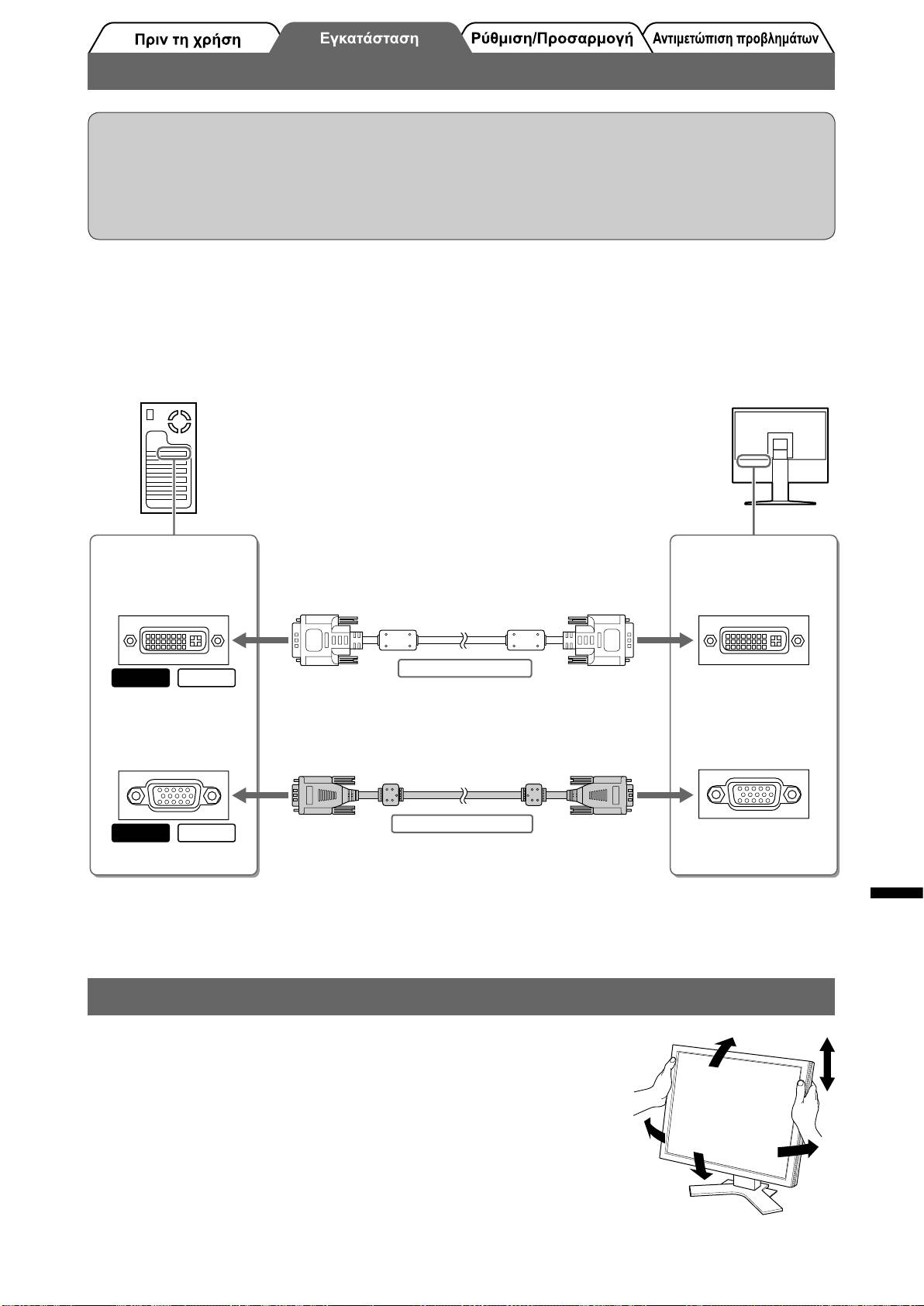

Σύνδεση καλωδίων

Προσοχή

•

Κατά την αντικατάσταση της ήδη υπάρχουσας οθόνης με μια οθόνη S2000, βεβαιωθείτε ότι έχετε αλλάξει τις

ρυθμίσεις του υπολογιστή για την ανάλυση και την κατακόρυφη συχνότητα σε αυτές που είναι διαθέσιμες για την

οθόνη S2000 στον πίνακα ανάλυσης (στο οπισθόφυλλο) πριν να συνδέσετε τον υπολογιστή.

ΣΗΜΕΙΩΣΗ:

• Κατά τη σύνδεση δύο υπολογιστών στην οθόνη, ανατρέξτε στο εγχειρίδιο χρήσης στο CD-ROM.

Βεβαιωθείτε ότι η οθόνη και ο υπολογιστής δεν είναι σε λειτουργία.

1

Συνδέστε την οθόνη στον υπολογιστή με ένα καλώδιο σήματος που ταιριάζει με

2

τις υποδοχές.

Αφού συνδέσετε τις υποδοχές των καλωδίων, σφίξτε τις βίδες των υποδοχών για να ασφαλίσετε την ένωση.

Υποδοχές στον υπολογιστή

Υποδοχές στην οθόνη

Υποδοχή DVI-I

Καλώδιο σήματος FD-C39 (παρέχεται)

Υποδοχή DVI-I

Ψηφιακή σύνδεση

MacintoshWindows

Υποδοχή D-sub mini

Υποδοχή D-sub mini

15 ακίδων

Καλώδιο σήματος MD-C87 (παρέχεται)

15 ακίδων

Αναλογική σύνδεση

Windows

Macintosh

Greece

Συνδέστε το καλώδιο τροφοδοσίας στην υποδοχή τροφοδοσίας στην οθόνη.

3

Ρύθμιση του ύψους και της γωνίας κλίσης

Ρυθμίστε το ύψος της οθόνης, την κλίση και την οριζόντια περιστροφή της στην

καταλληλότερη θέση εργασίας.
