Conexión de los cables

Atención

• Si sustituye el monitor actual por un monitor L568/L768, consulte la tabla de resoluciones (reverso de la

portada) para cambiar la confi guración de la resolución y la frecuencia vertical del ordenador a una

disponible para el monitor L568/L768.

NOTA

• Si va a conectar dos ordenadores al monitor, consulte el manual del usuario almacenado en el CD-ROM.

Compruebe que la alimentación del monitor y del ordenador están desactivadas.

1

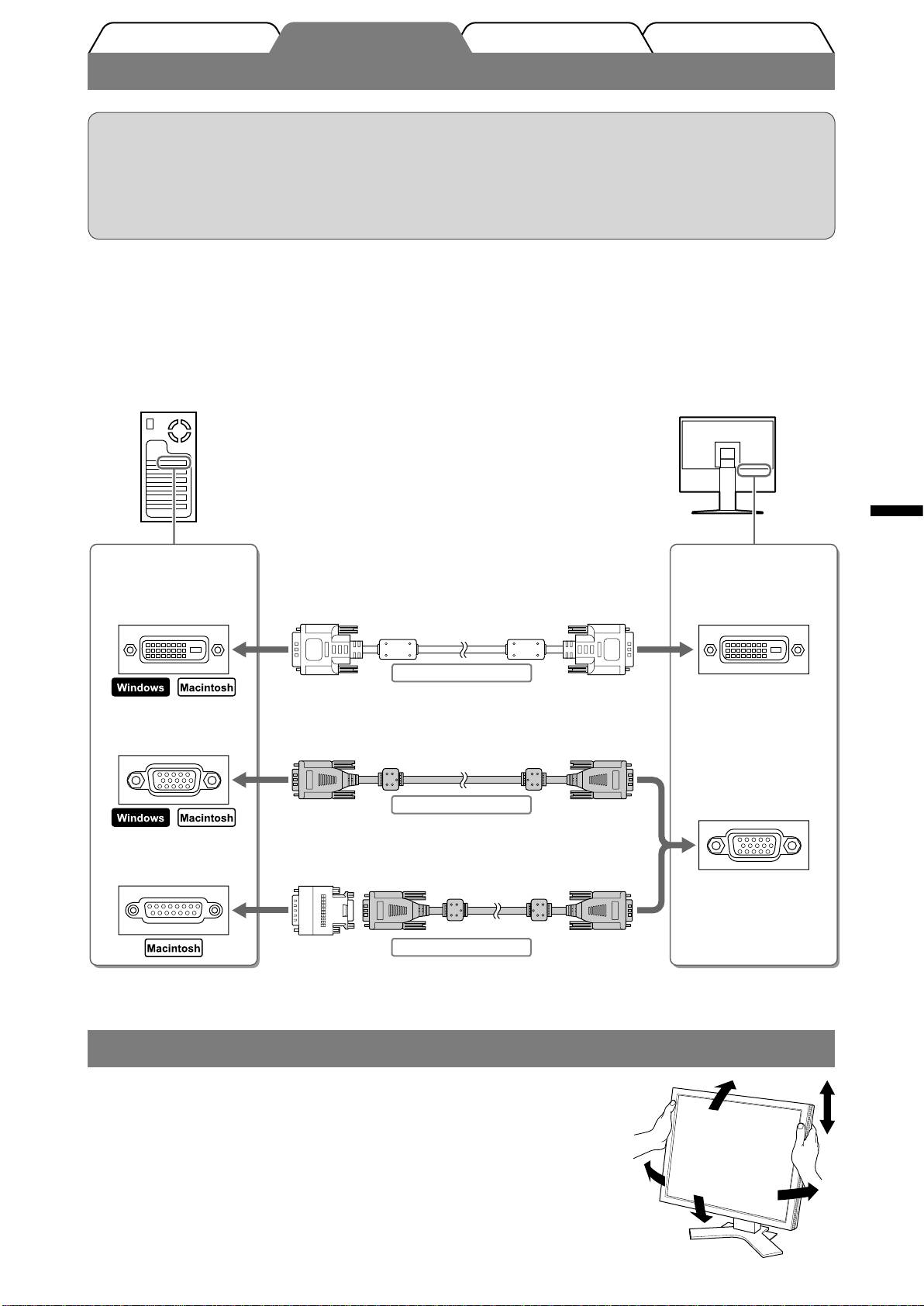

Conecte el monitor al ordenador con un cable de señal haciendo coincidir los

2

conectores.

Una vez conectados los conectores del cable, apriete los tornillos de los conectores para fi jar la

conexión.

Español

Conectores del

Conectores del

ordenador

monitor

Conector DVI-D

Cable de señal FD-C35/C39 (suministrado)

Conector DVI-D

Conexión digital

Miniconector D-sub de

15 contactos

Cable de señal MD-C87 (suministrado)

Miniconector D-sub de

Conexión analógica

15 contactos

Conector D-sub de

15 contactos

Adaptador para Macintosh (opcional) y cable de señal MD-C87 (suministrado)

Conexión analógica

Enchufe el cable de alimentación en una toma de corriente y el conector de

3

alimentación en el monitor.

Ajuste de la altura y el ángulo de la pantalla

Es posible ajustar la altura, inclinación y giro de la pantalla para conseguir una

posición de trabajo adecuada.
