12. Konfiguracja

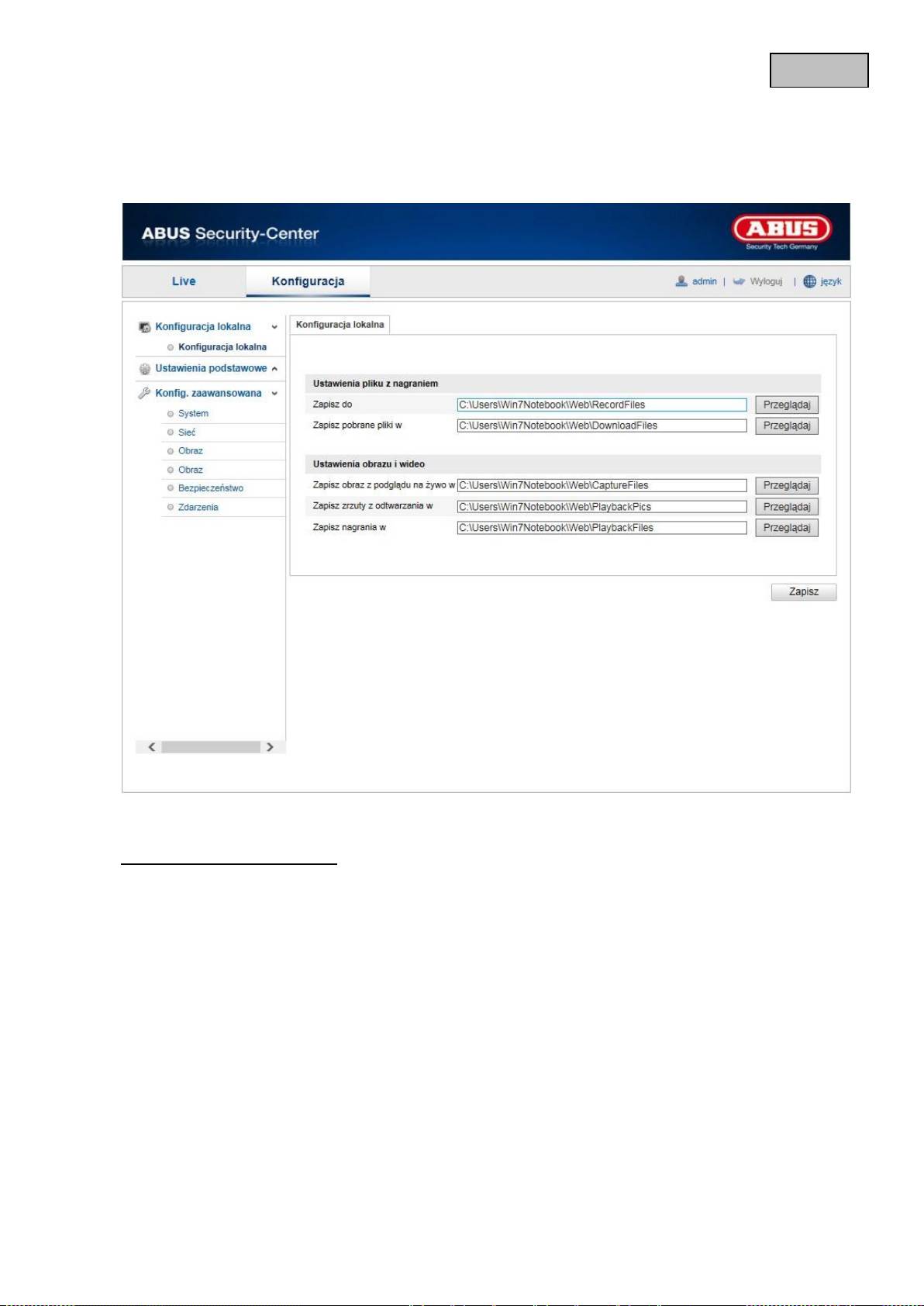

12.1 Konfiguracja lokalna

Za pomocą opcji menu „Konfiguracja lokalna” można dokonać ustawień obrazu na żywo, ścieżek do pliku

zapisu oraz zdjęć migawkowych.

Ustawienia pliku z nagraniem

W tym miejscu można zdefiniować wielkość pliku dla nagrań, ścieżkę nagrania oraz ścieżkę do pobranych

plików. Aby zastosować zmiany, kliknij „Zapisz”.

Zapisz do

W tym miejscu można zdefiniować ścieżkę do pliku, który powinien zostać użyty do ręcznych nagrań.

Jako standardowa ścieżka używana jest następująca ścieżka

C:\\<Benutzer>\<Computername>\Web\RecordFiles.

Zapisz pobrane pliki w

W tym miejscu można zdefiniować ścieżkę do pliku pobranych obrazów wideo.

Standardowo zdefiniowana jest następująca ścieżka: C:\\<Użytkownik>\<Nazwa

komputera>\Web\DownloadFiles

261

Ustawienia obrazu i wideo

W tym miejscu można zdefiniować ścieżki do zapisu obrazów natychmiastowych, zrzutów podczas

odtwarzania oraz przyciętych obrazów wideo.

Zapisz obraz z podglądu na żywo q

Wybierz ścieżkę do pliku dla obrazów natychmiastowych z podglądu na żywo.

Standardowo zdefiniowana jest następująca ścieżka: C:\\<Użytkownik>\<Nazwa

komputera>\Web\CaptureFiles

Zapisz zrzuty z odtwarzania w

W tym miejscu można zdefiniować ścieżkę zapisu obrazów natychmiastowych z odtwarzania.

Standardowo zdefiniowana jest następująca ścieżka: C:\\<Użytkownik>\<Nazwa

komputera>\Web\PlaybackPics

Zapisz nagrania w

W tym miejscu można zdefiniować ścieżkę zapisu przyciętych obrazów wideo.

Standardowo zdefiniowana jest następująca ścieżka: C:\\<Użytkownik>\<Nazwa

komputera>\Web\PlaybackFiles

12.2 Konfiguracja podstawowa

Wszystkie ustawienia „Konfiguracji podstawowej” znajdują się również w ramach opcji menu „Konfiguracja

zaawansowana”. W opisach „Konfiguracji zaawansowanej” zwróć uwagę na kolumnę „Dostępność w”.

262

12.3 Konfiguracja zaawansowana

12.3.1 System

263

12.3.1.1 Info o urządzeniu

Informacja podstawowa

Nazwa urządzenia

W tym miejscu możesz ustalić nazwę urządzenia dla kamery Speeddome. Aby ją zastosować, kliknij

„Zapisz”.

Model:

Wyświetlanie numeru modelu

Numer seryjny:

Wyświetlanie numeru seryjnego

Wersja opr. układ.:

Wyświetlanie wersji oprogramowania układowego

Wersja kodera:

Wyświetlanie wersji kodera

Liczba kanałów:

Wyświetlanie liczby kanałów

264

12.3.1.2 Ustawienia czasu

Strefa czasowa

Wybór strefy czasowej (GMT)

Synchronizacja

NTP

Za pomocą protokołu Network Time (NTP) można zsynchronizować czas kamery Speeddome z

serwerem czasu.

Aby skorzystać z tej funkcji, należy aktywować NTP.

Adres serwera

Adres serwera IP serwera NTP.

Port NTP

Numer portu sieciowego usługi NTP (domyślnie: port 123)

Ręczna synchronizacja czasu

Czas w urządzeniu

Wyświetlanie czasu komputera

Ustaw czas

Wyświetlanie bieżącej godziny na podstawie ustawienia strefy czasowej.

Aby przejąć czas komputera, kliknij opcję „Zsynchronizuj z czasem komputera”.

271

DDNS

DynDNS lub DDNS (Dynamiczny System Zapisu Nazw Domen) to system, który potrafi uaktualniać zapisy

nazw domen w czasie rzeczywistym. Kamera sieciowa jest wyposażona w zintegrowanego klienta

DynDNS-Client, który może samodzielnie przeprowadzić uaktualnienie adresu IP z serwera DynDNS.

Jeżeli kamera sieciowa jest usytuowana za ruterem, radzimy wykorzystać funkcję DynDNS rutera.

Rysunek przedstawia poglądowo dostęp/aktualizację adresu IP w usłudze DynDNS.

Aktywuj DDNS

Funkcja ta umożliwia aktywację i dezaktywację funkcji DDNS.

Typ DDNS

Wybierz typy DDNS. Istnieje możliwość wyboru „DynDNS” i „ABUS DDNS”.

Adres serwera

Wybierz dostawcę usługi DDNS. Musisz dysponować zarejestrowanym dostępem do tego dostawcy usługi

DDNS (np. www.dyndns.org).

W przypadku wybrania typu DDNS „ABUS DDNS” automatycznie zostanie zdefiniowany adres serwera.

Domena

Wprowadź zarejestrowaną nazwę domeny (host-service) (np. mojaKameraIP.dyndns.org).

Port

W tym miejscu zdefiniuj port dla przekierowania portów.

Nazwa użytkownika

Identyfikator użytkownika twojego konta DDNS

Hasło

Hasło twojego konta DDNS

Potwierdź

Konieczne jest potwierdzenie hasła.

Konfigurowanie konta DDNS

Konfigurowanie nowego konta w DynDNS.org

272

Zapis informacji o koncie

Zanotuj swoje dane użytkownika i przenieś je do konfiguracji kamery sieciowej.

Dostęp do kamery sieciowej przez DDNS

Jeżeli kamera sieciowa znajduje się za ruterem, należy skonfigurować dostęp przez DynDNS w ruterze Na

stronie domowej ABUS Security-Center www.abus-sc.com można znaleźć opis konfiguracji rutera

DynDNS dla popularnych modeli ruterów.

Poniższy rysunek przedstawia poglądowo dostęp do kamery sieciowej znajdującej się za ruterem przez

DynDNS.org.

273

ABUS DDNS

Aby móc skorzystać z funkcji ABUS DDNS, należy najpierw skonfigurować konto na serwerze

www.abus-server.com, przestrzegając wskazówek podanych w odpowiedziach na często zadawane

pytania (FAQ) na tej stronie WWW.

Zaznacz pole wyboru „Uaktywnij DDNS”, a następnie wybierz jako typ DDNS „ABUS DDNS”

Potwierdź wprowadzone dane za pomocą opcji „Zapisz”. Adres IP połączenia z Internetem będzie

uaktualniany na serwerze co minutę.

12.3.2.4 UPnP™

274

Funkcja UPnP (Universal Plug and Play) umożliwia komfortowe sterowanie urządzeniami sieciowymi w

sieci IP. Dzięki temu kamera sieciowa jest widoczna w środowisku sieciowym Windows jako urządzenie

sieciowe.

Włącz UPnP

Włącz lub wyłącz funkcję UPnP

Nazwa

Wyświetlanie adresu MAC kamery

Mapowanie portów

Włącz mapowanie portów

Funkcja to umożliwia aktywację przekazywania portu Universal Plug and Play dla usług sieciowych. Jeżeli

ruter obsługuje UPnP, opcja ta powoduje automatyczne włączenie przekazywania portu dla strumieni

wideo po stronie rutera dla kamery sieciowej.

Typ mapowania portów

Określ w tym miejscu, czy przekazywanie portu ma odbywać się automatycznie czy ręcznie.

Można wybrać opcję „Automatycznie” lub „Ręcznie”.

Nazwa protokołu:

HTTP

Domyślny port dla transmisji HTTP to 80. Alternatywnie port ten może mieć wartość w zakresie

1025~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer, każda kamera powinna otrzymać

własny, unikalny port HTTP

RTSP

Domyślny port dla transmisji RTSP to 554. Alternatywnie port ten może mieć wartość w zakresie

1025~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer, każda kamera powinna otrzymać

własny, unikalny port RTSP.

SDK (port sterujący)

Domyślny port dla transmisji SDK to 8000. Port komunikacji dla danych wewnętrznych. Alternatywnie port

ten może mieć wartość w zakresie 1025~65535. Jeżeli w tej samej podsieci znajduje się wiele kamer IP,

każda kamera powinna otrzymać własny, unikalny port SDK.

Port zewnętrzny

Jeśli „Typ mapowania portu” zmieniono na Ręczny, port ten można zmienić jedynie ręcznie.

Stan

Określa, czy wprowadzony port zewnętrzny jest właściwy.

275

12.3.3 Wideo

276

12.3.3.1 Wideo

Rodzaj strumienia

Wybierz rodzaj strumienia dla kamery. Dla zapisu i podglądu na żywo z dobrą rozdzielczością wybierz

„Strumień główny (normalny)”. Natomiast dla podglądu na żywo z ograniczoną rozdzielczością wybierz

„Strumień podrzędny”.

Rozdzielczość

Ustaw w tym miejscu rozdzielczość obrazów wideo. W zależności od modelu kamery można wybrać

1280*720P; 1280*960; 1920*1080P.

Rodzaj bitrate

Opcja ta umożliwia określenie przepływności strumienia wideo. Jakość wideo może być, w zależności od

intensywności ruchu, wyższa albo niższa. Istnieje możliwość wyboru stałej lub zmiennej przepływności

(bitrate).

Maksymalny bitrate

Przepływność strumienia wideo jest ustawiana na określoną wartość; ustaw maksymalną przepływność w

przedziale od 32 do 16384 Kbps. Wysoka wartość odpowiada wyższej jakości wideo, jednakże wymaga

większej rozdzielczości.

Jakość wideo

Ta opcja jest dostępna do wyboru pod warunkiem wybrania zmiennej przepływności. Ustaw w tym miejscu

jakość obrazu wideo. Jakość wideo, w zależności od intensywności ruchu, może być mniejsza lub

większa. Istnieje możliwość wybrania jednej spośród sześciu następujących jakości: „Minimalna”,

„Mniejsza”, „Mała”, „Średnia” „Wyższa” lub „Maksymalna”.

Liczba klatek

Określa częstotliwość odświeżania obrazu w obrazach na sekundę.

Kodowanie obrazu

Wybierz standard kodowania obrazu, możesz wybrać H.264, MPEG-4 lub MJPEG.

277

12.3.4 Obraz

278

12.3.4.1 Ustawienia wyświetlania

Za pomocą tej opcji menu można ustawić jakość obrazu kamery Speeddome, w tym jasność, nasycenie,

kontrast itd. Aby przywrócić wartości standardowe, kliknij „Standard”.

Jasność

Ustawienie jasności obrazu. Możliwe wartości w zakresie od 0 do 100.

Kontrast

Ustawienie kontrastu obrazu. Możliwe wartości w zakresie od 0 do 100.

Nasycenie

Ustawienie nasycenia obrazu. Możliwe wartości w zakresie od 0 do 100.

Odcień

Ustawienie odcień obrazu. Możliwe wartości w zakresie od 0 do 100.

Ostrość

Ustawienie ostrości obrazu. Większa ostrość może powodować większe zakłócenia obrazu

Możliwe wartości w zakresie od 0 do 100.

Tryb ekspozycji

W tryb ręcznym wartości migawki, czasu ekspozycji i wzmocnienia można ustawić ręcznie.

279

Ochrona przed nadmiernym nasłonecznieniem

Jeśli funkcja ta zostanie aktywowana, intensywność światła podczerwonego zostanie automatycznie

zredukowana przy znajdujących się zbyt blisko obiektach. W ten sposób możliwe jest uniknięcie

miksowania obrazów obiektu.

Czas ekspozycji

Ustawianie maks. czasu ekspozycji. To ustawienie jest zależne od trybu Iris.

Standard obrazu

Regulacja częstotliwości ekspozycji

50Hz: Stałe ustawienie na częstotliwość sieciową 50 Hz

60Hz: Stałe ustawienie na częstotliwość sieciową 60 Hz

Przejście dzień/noc

Przejście dzień/noc. Możliwe opcje to Automatyczne, Dzień i Noc.

Automatyczne

Kamera przełącza się automatycznie w zależności od panującego światła pomiędzy trybem dziennym a

nocnym. Możliwa czułość: „Mała”, „Zwykła” und „Duża”.

Dzień

W tym trybie kamera dostarcza tylko obrazy kolorowe.

Noc

W tym trybie kamera dostarcza tylko obrazy czarno-białe.

Czułość

Ustawienie progu automatycznego przełączania dzień/noc (Niski, Zwykły, Wysoki).

Niska wartość oznacza słabsze natężenie oświetlenia do przełączania na tryb nocny.

Czas przełączania

Ustawienie czasu opóźnienia pomiędzy wykryciem konieczności przełączenia a działaniem.

Lustro

Gdy funkcja lustra jest aktywna, obraz odbija się w poziomie.

WDR

Za pomocą funkcji WDR kamera jest w stanie dostarczać przejrzyste obrazy również przy słabym świetle

konturowym. Jeśli w obszarze obrazu znajdują się zarówno bardzo jasne jak i bardzo ciemne obszary,

poziom jasności całego obrazu zostaje wyrównany, dzięki czemu powstaje wyraźny i bogaty w szczegóły

obraz.

Powyższe pole wyboru należy zaznaczyć, aby aktywować lub dezaktywować funkcję WDR.

Natomiast w celu wzmocnienia funkcji WDR należy ustawić wyższy poziom Wide Dynamic Level.
