Introduzione

Gentile cliente,

La ringraziamo per aver acquistato questo prodotto.

Questo  prodotto  risponde  ai  requisiti  previsti  dalle  vigenti  direttive  europee.  La  Dichiarazione  di  conformità

può essere richiesta a:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto ad

osservare queste istruzioni per l

’uso.

Prima di mettere in funzione il prodotto legga tutte le istruzioni per l

’uso facendo attenzione alle note sull’uso e

sulla sicurezza.

Tutti i nomi di aziende e prodotti riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti

riservati.

In caso di dubbi si rivolga al Suo installatore o rivenditore partner specializzato.

Esclusione di responsabilità

Le presenti istruzioni per l

’uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare

omissioni o imprecisioni, La preghiamo di comunicarcele all

’indirizzo riportato sul retro del manuale.

ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici o tipografici e

si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l

’uso senza

previa comunicazione.

ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione

all

’equipaggiamento, al rendimento e all’impiego del presente prodotto. Non si fornisce alcuna garanzia per il

contenuto del presente documento.

75

Italiano

Descrizione dei simboli

Il simbolo con un fulmine all

’interno di un triangolo viene utilizzato quando sussistono

pericoli per la

salute, ad es. per scosse elettriche.

Il punto esclamativo all

’interno di un triangolo rimanda a note importanti contenute nelle

presenti istruzioni per l

’uso che è necessario osservare.

Questo simbolo indica consigli particolari e note sull

’uso dell’apparecchio.

Importanti note sulla sicurezza

In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l

’uso, il

diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti!

È esclusa la responsabilità per danni a cose o a persone dovuti ad un uso improprio o

alla mancata osservanza delle note sulla sicurezza. In tali casi il diritto alla garanzia

decade.

Gentile cliente, le seguenti avvertenze sulla sicurezza e sui pericoli non servono solamente per

proteggere la Sua salute ma anche per proteggere l’apparecchio. Leggere attentamente i seguenti

punti:



All’interno del prodotto non ci sono parti che devono essere sottoposte a manutenzione. Inoltre se

l’apparecchio viene smontato, l’omologazione (CE) e la garanzia decadono.



Il prodotto può danneggiarsi anche cadendo da altezze ridotte.



Montare il prodotto in modo tale che i raggi del sole non colpiscano direttamente il sensore di

immagine dell’apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo

delle presenti istruzioni per l’uso.

Durante l’utilizzo evitare le seguenti condizioni ambientali sfavorevoli:



presenza di acqua o umidità troppo elevata



eccessivo freddo o caldo



esposizione diretta ai raggi solari



polvere o gas infiammabili, vapori o solventi



forti vibrazioni



forti campi magnetici, ad esempio in prossimità di macchine o altoparlanti



La videocamera non deve essere installata su superfici instabili.

Avvertenze di sicurezza generali:



Non lasciare il materiale di confezionamento in giro con noncuranza. Fogli/sacchi di plastica, parti in

polistirolo ecc. possono diventare giocattoli pericolosi per i bambini.



A causa delle piccole parti ingeribili, la telecamera per videosorveglianza non deve finire nelle mani

dei bambini.



Non introdurre alcun oggetto all’interno dell’apparecchio attraverso le aperture.



Utilizzare esclusivamente apparecchi supplementari/accessori indicati dal produttore. Non collegare

prodotti incompatibili.



Osservare le avvertenze di sicurezza e le istruzioni per l’uso degli altri apparecchi collegati.



Prima di mettere in funzione l’apparecchio controllare se sono presenti danni, in tal caso non azionare

l’apparecchio.



Rispettare i limiti della tensione di esercizio indicati nei dati tecnici. Tensioni maggiori possono

distruggere l’apparecchio e compromettere la sicurezza dell’utente (scarica elettrica).

76

Italiano

Avvertenze di sicurezza

1.

Alimentazione elettrica: alimentatore 100-240 V AC, 50/60 Hz

/

 12 V DC, 1,5 A (in dotazione)

Collegare l’apparecchio solo a sorgenti di corrente che forniscono la tensione di rete indicata sulla

targhetta. Se non si conosce con sicurezza l’alimentazione di corrente a disposizione, rivolgersi

all’azienda elettrica locale. Scollegare l’apparecchio dalla rete di alimentazione elettrica prima di eseguire

interventi di manutenzione o installazione.

2.

Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto possono verificarsi

incendi o scosse elettriche.

3.

Pulizia

Pulire l’apparecchio solo con un panno umido, senza utilizzare detergenti aggressivi.

Scollegare l’apparecchio dalla rete elettrica.

Avvertenze

Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e

sull’utilizzo.

1.

Per evitare danni al cavo e alla spina di alimentazione, osservare le seguenti avvertenze:



Non modificare né manipolare il cavo e la spina di alimentazione.



Non piegare o torcere il cavo di alimentazione.



Quando si scollega l’apparecchio dalla rete elettrica non tirare il cavo di alimentazione bensì la

spina.



Assicurarsi che il cavo di alimentazione si trovi il più lontano possibile da apparecchi di

riscaldamento per evitare lo scioglimento del rivestimento in plastica.

2.

Rispettare le seguenti istruzioni. La mancata osservanza può provocare una scossa elettrica:



Non aprire mai l’alloggiamento o l’alimentatore.



Non infilare oggetti metallici o infiammabili all’interno dell’apparecchio.



Per evitare danni dovuti a sovratensioni (ad esempio in caso di temporali) utilizzare una

protezione contro le sovratensioni.

3.

Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore

specializzato.

In caso di installazione all

’interno di un impianto di videosorveglianza preesistente, assicurarsi

che tutti gli apparecchi siano separati dal circuito di rete e di bassa tensione.

In caso di dubbi non eseguire autonomamente il montaggio, l

’installazione e il cablaggio, ma

affidarsi a un tecnico. Gli interventi sulla rete elettrica svolti in maniera errata o non

professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri.

Cablare le installazioni in modo tale che i circuiti di rete e di bassa tensione rimangano sempre

separati e non siano collegati in nessun punto o che non possano essere collegati per un

guasto.

Disimballaggio

Maneggiare l

’apparecchio con la massima attenzione mentre lo si disimballa.

Se l

’imballaggio originale dovesse presentare dei danni, controllare prima l’apparecchio. Se

l

’apparecchio risulta danneggiato, rispedirlo con l’imballaggio e informare il servizio consegne.

77

Italiano

Indice

1.

Utilizzo conforme ..................................................................................................... 78

2.

Dotazione ................................................................................................................. 78

3.

Caratteristiche e funzioni ........................................................................................ 78

4.

Descrizione della videocamera .............................................................................. 79

5.

Montaggio / installazione ........................................................................................ 79

5.1

Montaggio della videocamera ..................................................................... 79

5.2

Orientamento della videocamera ................................................................ 80

5.3

Alimentazione elettrica ................................................................................ 80

5.4

Installazione del cavo video ........................................................................ 80

6.

Manutenzione e pulizia ........................................................................................... 81

6.1

Manutenzione .............................................................................................. 81

6.2

Pulizia .......................................................................................................... 81

7.

Smaltimento ............................................................................................................. 81

8.

Dati tecnici ............................................................................................................... 82

78

Italiano

1. Utilizzo conforme

La videocamera per esterni è adatta sia per la sorveglianza diurna che notturna. Grazie alla classe di

protezione IP66 può essere utilizzata sia per interni che per esterni. La videocamera per esterni

giorno/notte è equipaggiata con un pregiato sensore di immagine, che serve per la videosorveglianza

unitamente a un registratore o a un monitor.

Una descrizione approfondita del funzionamento è riportata al capitolo “3. Caratteristiche e funzioni”.

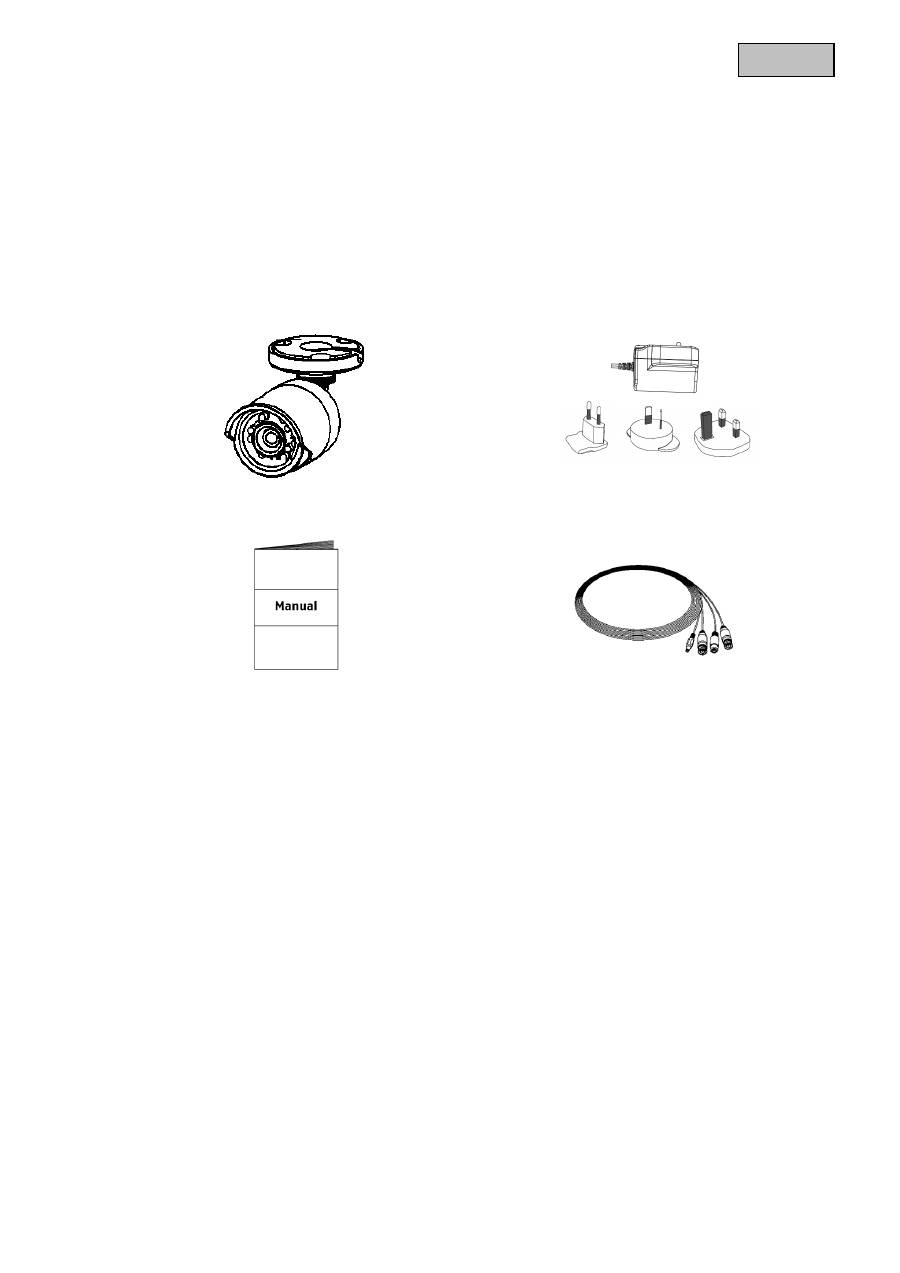

2. Dotazione

Videocamera dome Mini per esterni giorno/notte

materiale di montaggio incl.

Alimentatore con adattatore EU, AU e UK

12 V DC / 1,5 A

Istruzioni

Cavo combinato da 20 m

3. Caratteristiche e funzioni



  Videocamera per esterni giorno/notte compatta



  Molteplici possibilità di applicazione della videocamera, sia internamente che all

’esterno



  Design sobrio ed elevata classe di protezione (IP66)



  Elevata risoluzione fedele nei dettagli, grazie a 600 linee TV



  Incluso cavo combinato da 20 m



  Ideale per l

’ampliamento da TVVR30004 o TVVR30104

79

Italiano

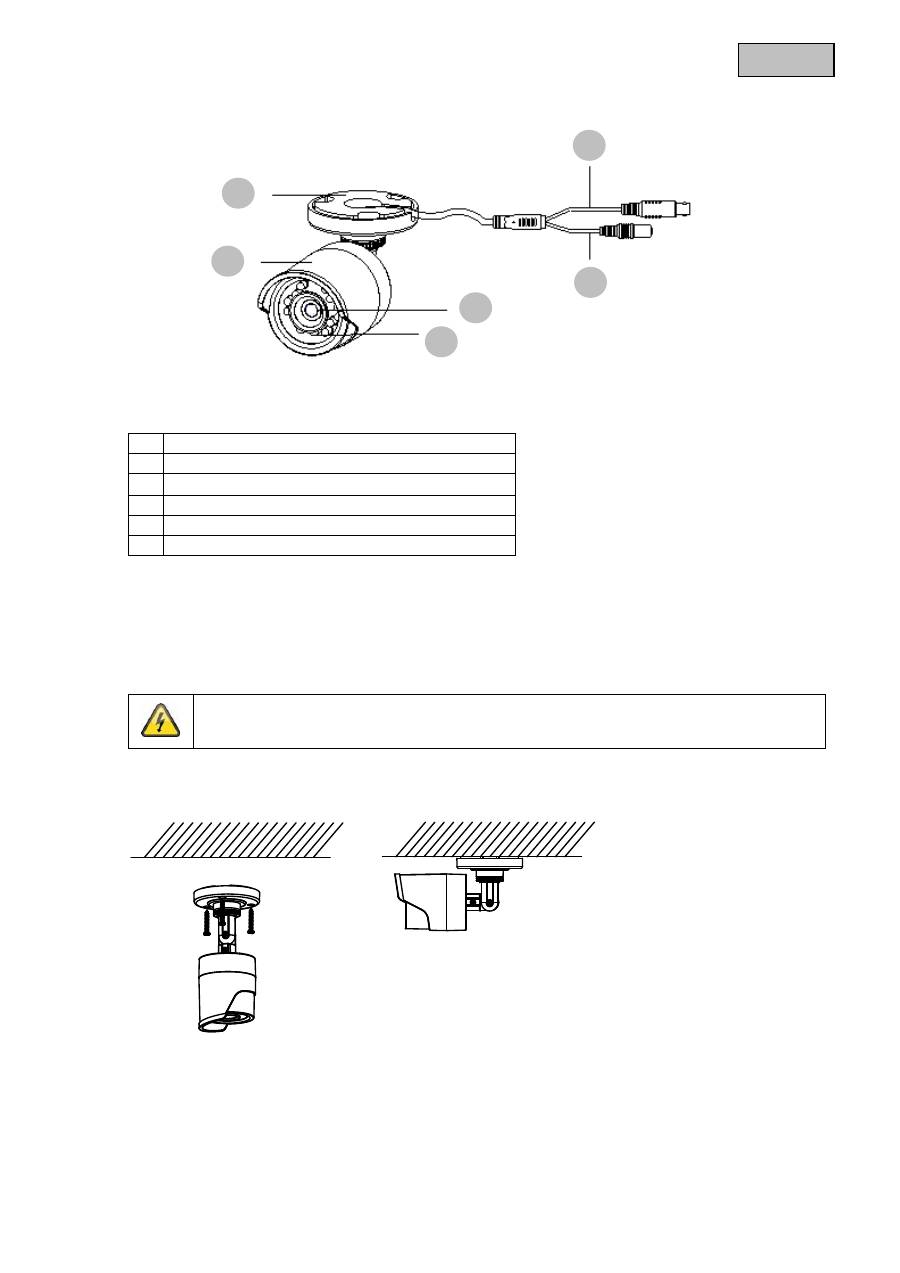

4. Descrizione della videocamera

1

Piastra di fissaggio

2

Videocamera con tettoia parasole

3

LED IR

4

Obiettivo

5

Segnale video

6

Alimentazione di tensione

5. Montaggio / installazione

5.1  Montaggio della videocamera

ATTENZIONE!

Durante il montaggio la videocamera deve essere scollegata dalla rete elettrica.

Per la realizzazione dei fori di fissaggio utilizzare la dima di foratura in dotazione e inserire i tasselli.

Inserire il cavo nel foro laterale e fissare la videocamera con le viti in dotazione.

1

2

3

4

5

6

80

Italiano

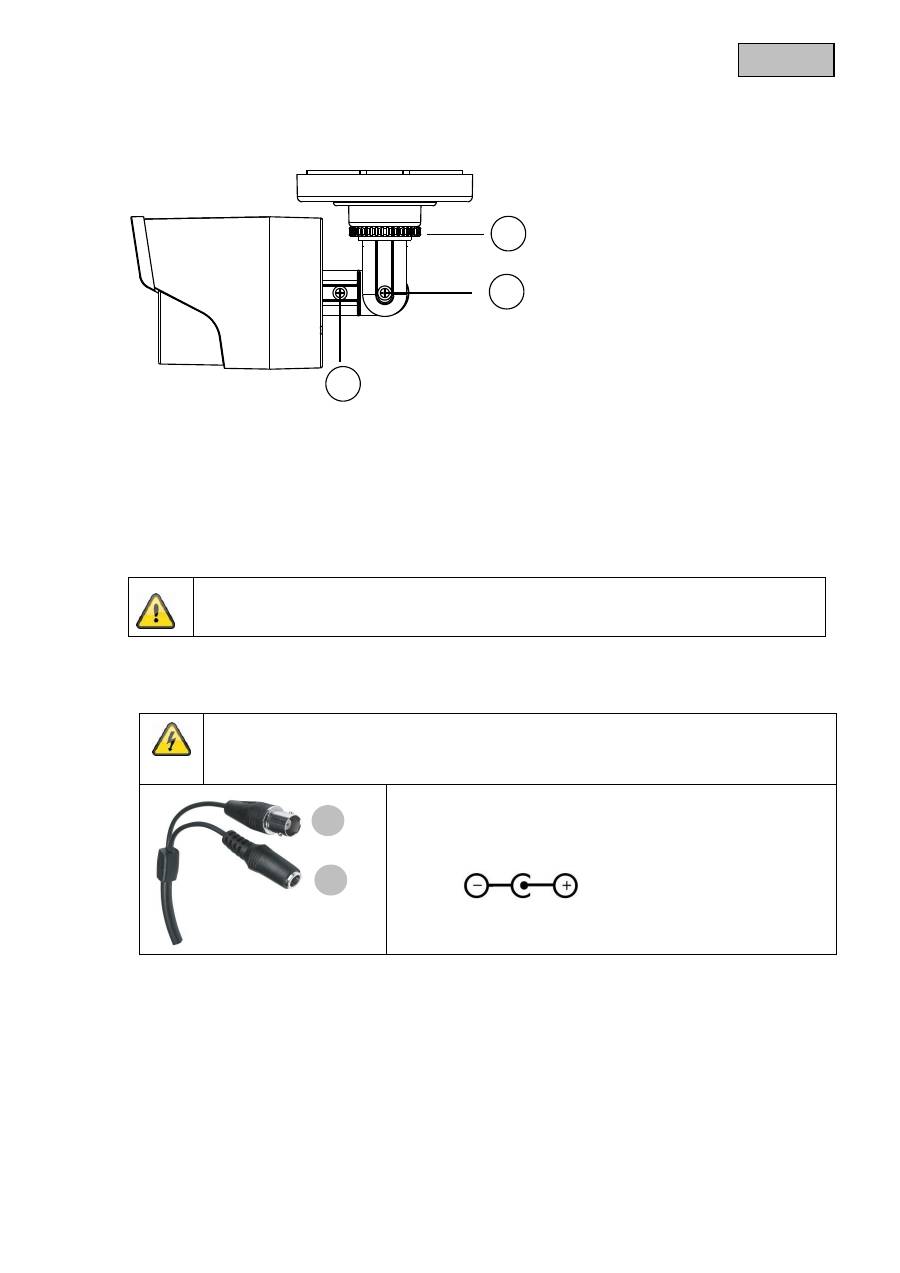

5.2  Orientamento della videocamera

La videocamera può essere orientata secondo 3 assi.

1 2 3

Rotazione: 0°

– 360°

Svitare la ghiera di regolazione (1) per regolare l

’angolo di rotazione.

Inclinazione: 0°

– 90°

Svitare la vite (2) per regolare l

’angolo di inclinazione.

Angolo di osservazione: 0°

– 360°

Svitare la vite (3) per regolare l

’angolo di osservazione.

Non dimenticare di fissare alla fine le viti e la ghiera di regolazione!

5.3  Alimentazione elettrica

ATTENZIONE!

Prima di procedere all

’installazione assicurarsi che la tensione di rete e la tensione

nominale della videocamera coincidano.

(1)  Segnale video (BNC)

(2)  Alimentazione di tensione

12 V DC (5,5 x 2,1 mm)

Le videocamere dispongono di una alimentazione di tensione di 12 V DC. Fare attenzione durante il

collegamento alla polarità! Per il collegamento è predisposto un alimentatore a spina (spina tonda, 5,5

mm x 2,1 mm).

5.4  Installazione del cavo video

Per permettere la trasmissione del segnale video della videocamera a un convertitore, un monitor o a un

registratore, collegare all

’attacco “Video OUT” un cavo coassiale di tipo RG59 con connettore BNC

(maschio). La lunghezza del cavo fino all

’apparecchio successivo non deve essere superiore a 150 m.

Per aumentare la portata è possibile utilizzare potenziatori di segnale corrispondenti.

1

2

81

Italiano

6. Manutenzione e pulizia

6.1  Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni

all

’alloggiamento.

Se si presume che non sia più possibile un esercizio sicuro, il prodotto deve essere messo fuori servizio

e assicurato contro un esercizio accidentale.

Si deve presumere che non sia più possibile un esercizio sicuro quando



  l

’apparecchio presenta danni evidenti



  l

’apparecchio non funziona più

6.2  Pulizia

Pulire il prodotto con un panno asciutto pulito. Per rimuovere lo sporco più ostinato il panno può essere

leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all

’interno dell’apparecchio.

Non utilizzare detergenti chimici, in quanto la superficie dell

’alloggiamento potrebbe

danneggiarsi (scolorimento).

7. Smaltimento

Attenzione: La Direttiva europea 2002/96/CE disciplina la regolare raccolta, il trattamento

e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo segnala che

nell

’interesse della tutela ambientale l’apparecchiatura al termine della sua vita utile deve

essere smaltita conformemente alle prescrizioni di legge in vigore e separatamente dai

rifiuti domestici e aziendali. Lo smaltimento della vecchia apparecchiatura può avvenire

nei relativi centri di raccolta del proprio Paese. Attenersi alle disposizioni vigenti sul posto

per lo smaltimento dei materiali. Per ulteriori particolari riguardo alla raccolta (anche

relativamente a Paesi extracomunitari) rivolgersi alle proprie autorità amministrative locali.

Attraverso la raccolta separata e il riciclaggio si provoca un minore impatto sulle risorse

naturali, garantendo l

’osservanza di tutte le disposizioni sulla tutela della salute in fase di

riciclaggio del prodotto.

Fare attenzione a quanto segue.

Il prodotto non richiede manutenzione da parte Sua. All

’interno del prodotto non sono

presenti componenti controllabili o riparabili dall

’utilizzatore; non aprirlo mai.

82

Italiano

8. Dati tecnici

Codice tipo

TVCC40010

Sensore di immagine

1/3" DIS

Tipo di videocamera

videocamera per esterni giorno/notte

Risoluzione

600 TVL

Pixel (effettivi)

720 (H) x 480 (V)

Obiettivo

3,6 mm, obiettivo fisso

Angolo di osservazione

orizzontale

68,4°

Commutazione giorno/notte

filtro IR-Cut elettromeccanico

Luminosità min. (colore)

0,1 Lux

Luminosità min. (IR)

0 Lux

Eliminazione dei rumori di fondo

> 52 dB

Regolazione otturatore elettronico

1/25 ~ 1/15.000 sec.

Compensazione del controluce

sì

Sistema video

PAL/NTSC

LED IR

12

Portata IR

10 m

Collegamenti

segnale video (BNC), alimentazione di tensione (DC)

Alimentazione di tensione

12 V DC

Corrente assorbita

max 5 W

Temperatura di esercizio

-20 °C

– 50 °C

Umidità dell

’aria

max 90%

Tipo di protezione

IP 66

Dimensioni (Hx



)

149,5 mm x 70 mm

Peso

360 g
