ABUS TVCC40010: TVCC40010

TVCC40010

Instrukcja obsługi

Version 09/2013

Polskie tłumaczenie oryginalnej instrukcji niemieckiej.

Przechować do wykorzystania w przyszłości!

64

Polski

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dzi

ękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE.

Deklarację zgodności można otrzymać pod adresem:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej

instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad

bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów s

ą zarejestrowanymi znakami

towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej

braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-

Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie

prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach

obsługi.

ABUS Security-

Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z

wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta

gwarancją.

65

Polski

Objaśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla

zdrowia, np. porażeniem elektrycznym.

Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które

muszą być bezwzględnie przestrzegane.

Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne

zasady bezpieczeństwa

Szkody spowodowane nieprzestrzeganiem niniejszej instru

kcji obsługi powodują

wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!

Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową

obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają

wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i

zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj

dokładnie poniższe punkty.



Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu

pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.



Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.



Zamontuj prod

ukt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy

urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej

instrukcji obsługi.

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.



Wilgoć lub za wysoka wilgotność powietrza.



Skrajne zimno lub gorąco.



Bezpośrednie nasłonecznienie



Zapylenie, palne gazy, opary lub rozpuszczalniki



Silne wibracje



Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników



Kamera nie może być instalowana na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa



Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą

stać się niebezpieczną zabawką w rękach dzieci.



Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom,

ponieważ zawiera małe części, które mogą zostać połknięte.



Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia.



Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych

produktów.



Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.



Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go

uruchamiać!



Zachowaj napi

ęcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia

mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).

66

Polski

Zasady bezpieczeństwa

1.

Zasilanie elektryczne: zasilacz sieciowy 100-240 V AC, 50/60 Hz

/

 12 V DC, 1,5 A (w zestawie)

Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej.

W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwróć się do właściwego

zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od

zasilania sieciowego.

2.

Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar

lub porażenie elektryczne.

3.

Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.

Przed czyszczeniem odłącz urządzenie od sieci.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach

bezpieczeństwa i obsługi!

1.

Przestrzega

j poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.



Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.



Nie wyginaj i nie skręcaj kabla sieciowego.



Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.



Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec

stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

2.

Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.



Nigdy nie otwieraj obudowy ani zasilacza.



Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.



Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia

przepięciowe.

3.

Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie

urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich

wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i

instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych

osób.

Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie

stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie.

W

razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując

jednocześnie przewoźnika.

67

Polski

Spis treści

1.

Użycie zgodne z przeznaczeniem .......................................................................... 68

2.

Zakres dostawy ........................................................................................................ 68

3.

Cechy i funkcje ........................................................................................................ 68

4.

Opis kamery ............................................................................................................. 69

5.

Montaż/instalacja ..................................................................................................... 69

5.1

Montaż kamery ............................................................................................ 69

5.2

Ustawianie kamery ...................................................................................... 70

5.3

Zasilanie elektryczne ................................................................................... 70

5.4

Zakładanie kabla wideo ............................................................................... 70

6.

Konserwacja i czyszczenie ..................................................................................... 71

6.1  Konserwacja .................................................................................................... 71

6.2  Czyszczenie .................................................................................................... 71

7.

Utylizacja .................................................................................................................. 71

8.

Dane techniczne ...................................................................................................... 72

68

Polski

1.

Użycie zgodne z przeznaczeniem

Kamera zewnętrzna jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Dzięki klasie

ochrony IP66 można ją stosować na zewnątrz oraz wewnątrz budynków. Zewnętrzna kamera kopułkowa

dzień/noc jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we

współpracy z nagrywarką lub monitorem.

Szczegółowy opis działania znajduje się w rozdziale „3. Cechy i funkcje“.

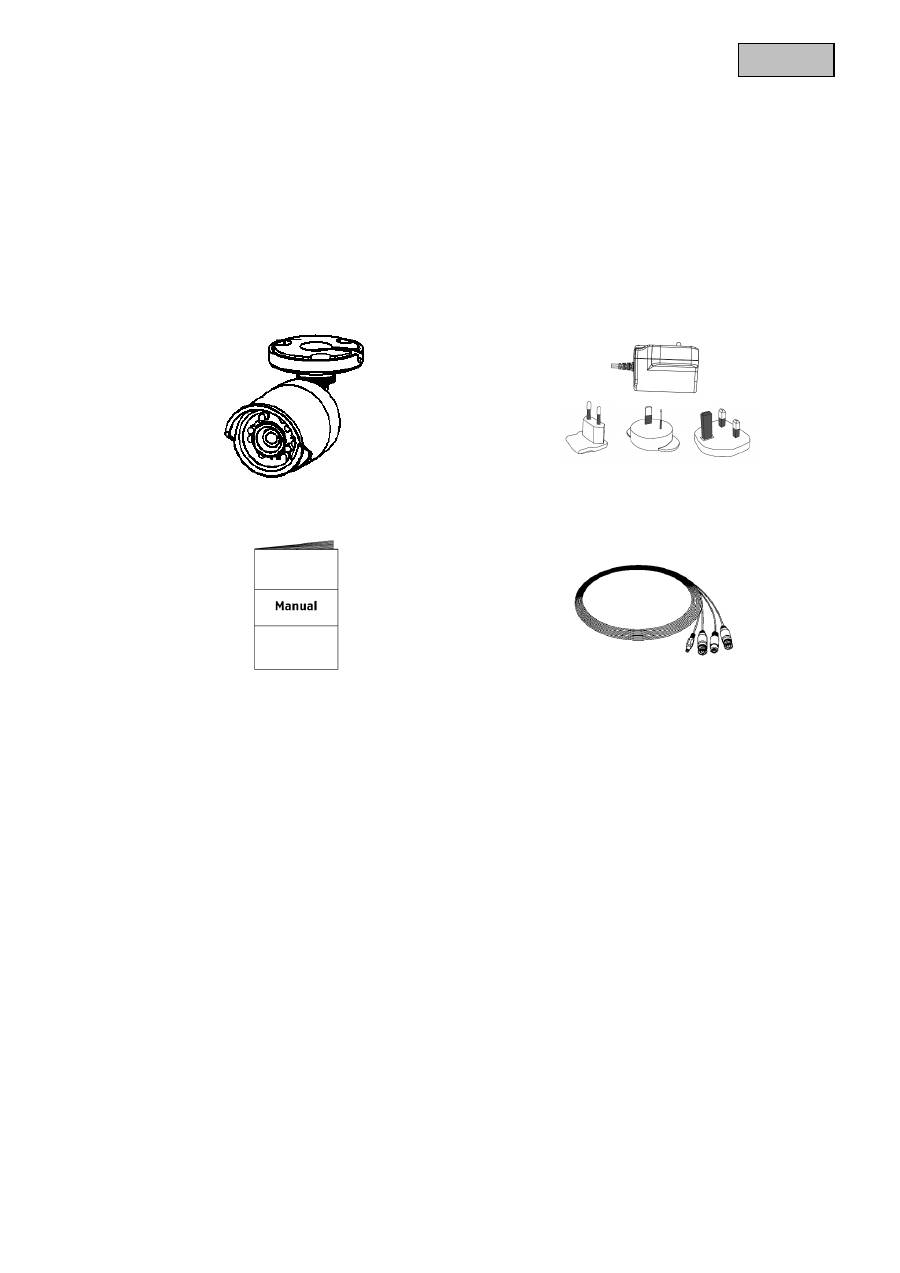

2.  Zakres dostawy

Minikamera zewnętrzna kopułkowa dzień/noc

z materiałem montażowym

Zasilacz z adapterem EU, AU i UK

12 V DC/ 1,5 A

Instrukcja

Kabel kombi 20 m

3.  Cechy i funkcje



Kompaktowa kamera zewnętrzna dzień/noc



Różnorodne możliwości umieszczenia kamery – wewnątrz lub na zewnątrz



  Prosta stylistyka i wysoka klasa ochrony (IP66)



Wysoka rozdzielczość gwarantująca wysoki poziom szczegółowości dzięki 600 TVL



1 kabel kombi o długości 20 metrów



Idealne rozwiązanie dla rozszerzenia TVVR30004 lub TVVR30104

69

Polski

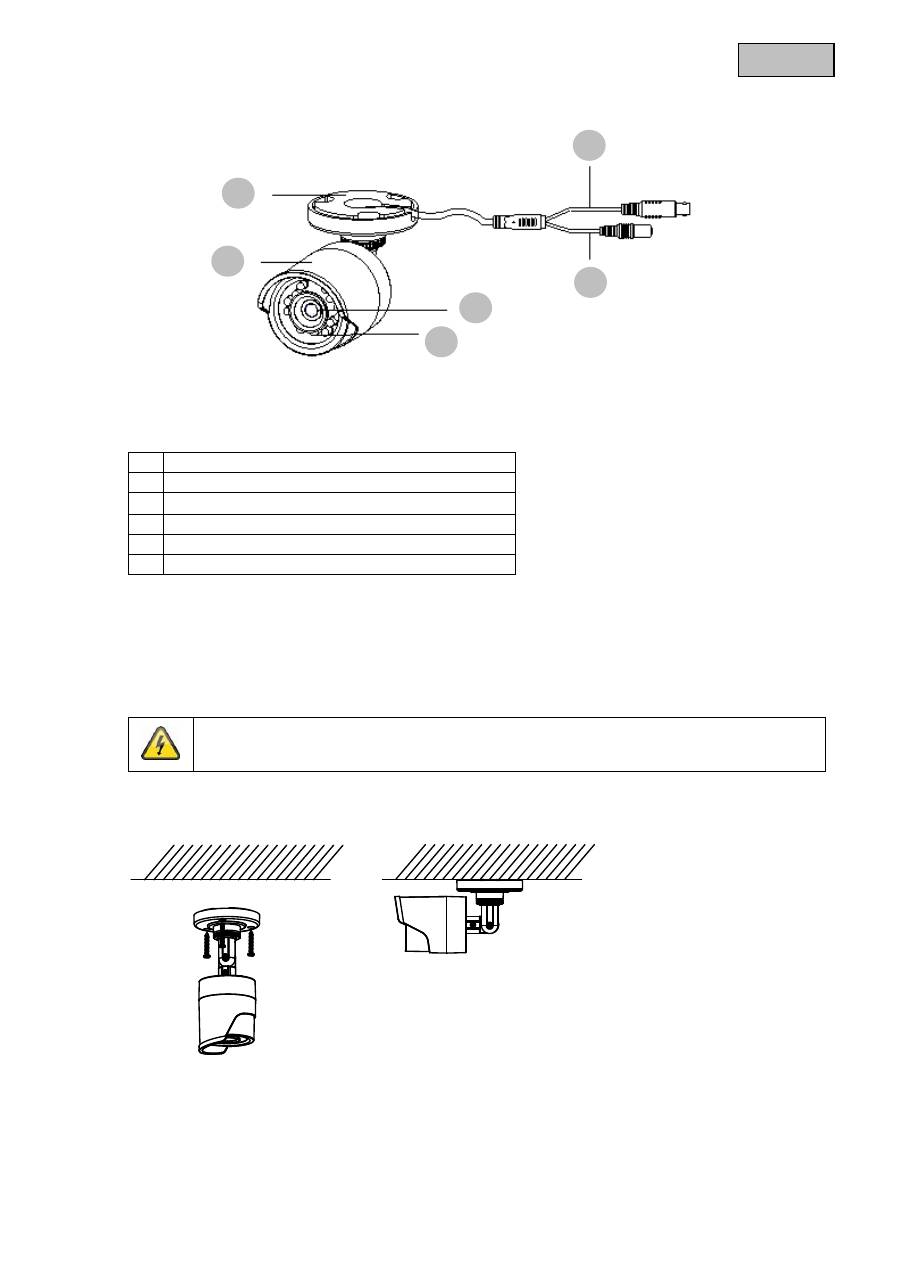

4. Opis kamery

1

Płyta montażowa

2

Kamera z daszkiem przeciwsłonecznym

3

Diody IR LED

4

Obiektyw

5

Sygnał wideo

6

Zasilanie napięciowe

5.

Montaż/instalacja

5.1

Montaż kamery

UWAGA!

W trakcie montażu kamera musi być odłączona od napięcia sieciowego.

Użyj załączonego szablonu do wiercenia otworów mocujących i włóż kołki rozporowe. Przeprowadź

kabel przez boczny otwór i przymocuj kamerę za pomocą dołączonych śrub.

1

2

3

4

5

6

70

Polski

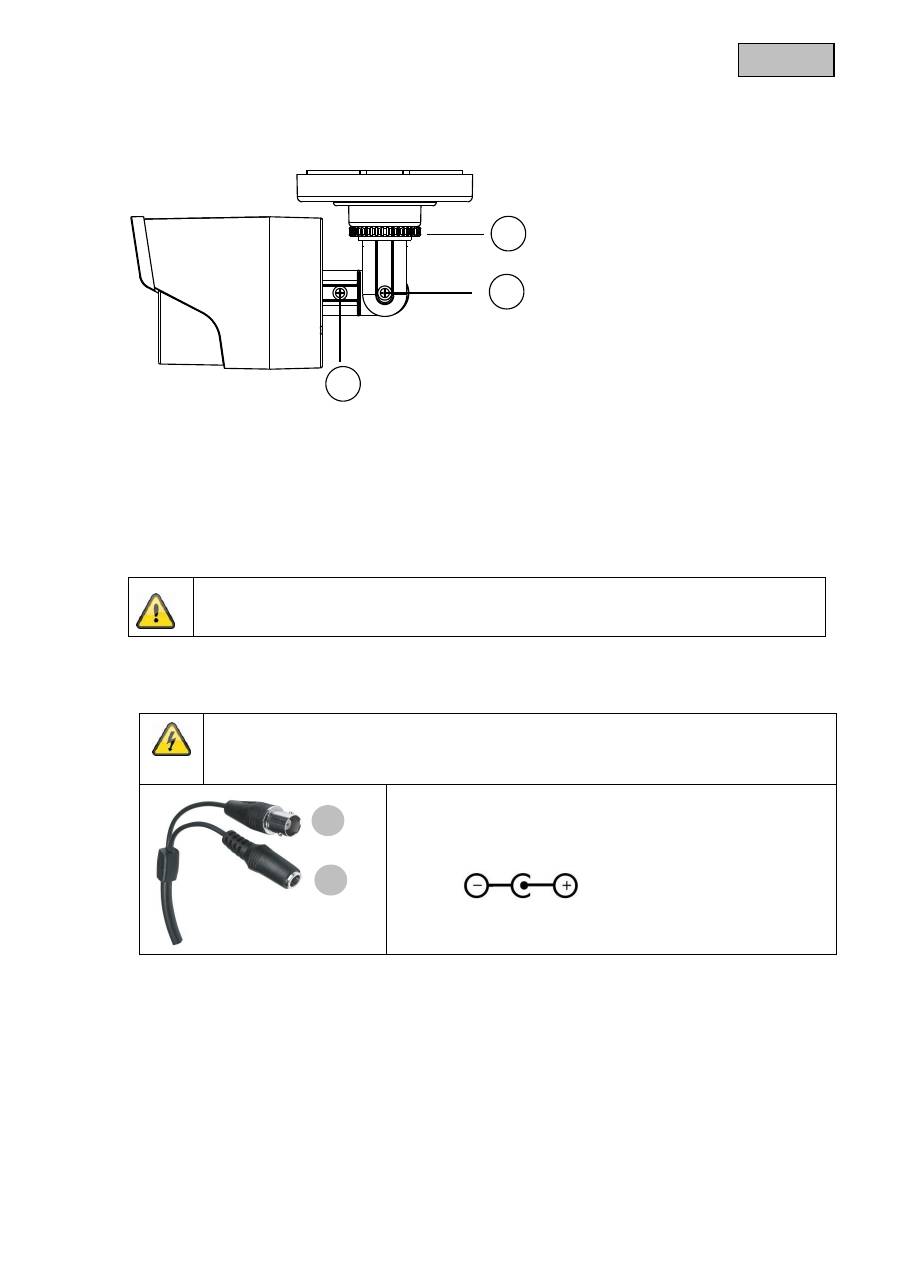

5.2  Ustawianie kamery

Kamerę można ustawiać w 3 osiach.

1 2 3

Obrót: 0°

– 360°

Odkręć pokrętło (1), aby ustawić kąt obrotu.

Przechylanie: 0°

– 90°

Odkręć śrubę (2), aby ustawić kąt nachylenia.

Kąt widzenia: 0° – 360°

Odkręć śrubę (3), aby ustawić kąt widzenia.

Na koniec nie zapomnij prz

ykręcić śrub i pokrętła!

5.3  Zasilanie elektryczne

UWAGA!

Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z

napięciem znamionowym kamery.

(1)

Sygnał wideo (BNC)

(2)

Zasilanie napięciowe

12 V DC (5.5 x 2.1 mm)

Kamery są przystosowane do 12 V DC. Podłączając zasilanie, zwróć uwagę na biegunowość. Do

podłączenia przewidziany jest adapter sieciowy (wtyczka okrągła, 5.5 mm x 2.1 mm).

5.4

Zakładanie kabla wideo

Do transferu sygnału wideo z kamery do konwertera, monitora lub nagrywarki konieczne jest podłączenie

przyłącza „Video-OUT“ kablem koncentrycznym typu RG59 z wtyczką BNC (male, męska). Długość

kabla do następnego urządzenia nie może przekraczać 150 metrów. W celu zwiększenia zasięgu można

zastosować odpowiednie wzmacniacze regeneracyjne.

1

2

71

Polski

6. Konserwacja i czyszczenie

6.1  Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać

produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:



urządzenie ma widoczne uszkodzenia,



urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych

części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie

należy go nigdy otwierać.

6.2  Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią

wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.

Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić

powierzchnię obudowy oraz ekranu (odbarwienia).

7. Utylizacja

Uwaga: Dyr

ektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i

utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że

w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności

zgodnie z

obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw

domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez

autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych

przepisów w zakresie utyl

izacji materiałów. Dalsze informacje dotyczące wycofania z

użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji

lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a

sam recykling, o ile jest r

ealizowany zgodnie z przepisami, zapewnia ochronę zdrowia i

środowiska.

72

Polski

8. Dane techniczne

Numer modelu

TVCC40010

Czujnik obrazowy

1/3" DIS

Typ kamery

Kamera zewnętrzna dzień/noc

Rozdzielczość

600 TVL

Elementy obrazowe (efektywne)

720 (H) x 480 (V)

Obiektyw

3.6 mm, obiektyw stałoogniskowy

Kąt widzenia w poziomie

68,4°

Przełączanie dzień/noc

Elektromechaniczny filtr IR-CUT

Minimalne oświetlenie (kolor)

0.1 luksa

Minimalne oświetlenie (IR)

0 luksów

Redukcja zakłóceń

> 52 dB

Regulacja migawki elektronicznej

1/25 ~ 1/15.000 sek.

Kompensacja oświetlenia

konturowego

tak

System wideo

PAL/NTSC

Diody IR LED

12

Zasięg IR

10 m

Złącza

Sygnał wideo (BNC), zasilanie napięciowe (DC)

Zasilanie napięciowe

12 V DC

Pobór prądu

Maks. 5 W

Temperatura pracy

-20 °C

– 50 °C

Wilgotność powietrza

Maks. 90%

Stopień ochrony

IP 66

Wymiary (Wx



)

149,5 mm x 70 mm

Masa

360 g
