ABUS TVCC40010: TVCC40010

TVCC40010

Manual de instrucciones

Version 09/2013

Traducción española del manual de instrucciones original alemán.

 Guardar para futuras consultas.

54

Español

Introducción

Estimado cliente:

Le agradecemos la compra de este artículo.

Este aparato cumple los requisitos establecidos en las directivas vigentes de la UE. Si desea solicitar la

declaración de conformidad, diríjase a:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo

expuesto en este manual de instrucciones.

Antes de poner en funcionamiento el producto, lea todo el manual y respete todas las indicaciones de

utilización y seguridad.

Todos los nombres de empresas y denominaciones de producto son marcas registradas del

correspondiente propietario. Todos los derechos reservados.

Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.

Exención de responsabilidad

Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera

omisiones o imprecisiones, comuníquenoslo a la dirección indicada al dorso de este manual.

ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos

y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin

previo aviso.

ABUS Security-Center no se hace responsable de los daños que deriven directa o indirectamente del

equipamiento, las prestaciones y el empleo de este producto. No se otorga ninguna garantía por el contenido

de esta documentación.

55

Español

Explicación de los símbolos

El símbolo con un rayo dentro de un triángulo se utiliza para advertir de un peligro para

la integridad física debido, por ejemplo, a una descarga eléctrica.

Un signo de admiración dentro de un triángulo señaliza una indicación importante que

es imprescindible tener en cuenta.

Este símbolo señaliza consejos e indicaciones útiles para la utilización.

Indicaciones importantes de seguridad

En el caso de daños provocados por no haber respetado las indicaciones expuestas en

el manual, se extingue el derecho de garantía. No nos hacemos responsables de los

daños resultantes.

No nos hacemos responsables de los daños personales o materiales provocados por

una utilización incorrecta o por no haber respetado las indicaciones de seguridad. En

tales casos se extingue el derecho de garantía.

Estimado cliente: las siguientes indicaciones de seguridad y peligro están destinadas no solo a

proteger su salud y seguridad, sino también la integridad del aparato. Lea atentamente los siguientes

puntos:



Las piezas situadas en el interior del aparato no precisan mantenimiento. Si se desarma el aparato,

la homologación (CE) y la garantía pierden su validez.



Si se cae, aunque sea desde poca altura, se pueden producir daños en el aparato.



Monte el aparato de forma que el sol no incida directamente sobre el sensor de imagen. Siga las

instrucciones de montaje contenidas en el capítulo correspondiente de este manual de instrucciones.

Evite las siguientes condiciones ambientales perjudiciales durante el funcionamiento:



Agua o humedad excesiva del aire



Frío o calor excesivo



Radiación directa del sol



Polvo o gases, vapores o disolventes inflamables



Fuertes vibraciones



Campos magnéticos de gran intensidad, como cerca de máquinas o altavoces



Instalación de la cámara sobre superficies inestables

Indicaciones generales de seguridad:



No deje el material de embalaje tirado descuidadamente, pues las láminas o bolsas de plástico, las

piezas de estiropor, etc. pueden suponer un peligro para los niños.



Impida que la cámara de videovigilancia llegue a manos de los niños, pues se podrían tragar alguna

de las piezas pequeñas de la cámara.



No introduzca a través de las aberturas ningún objeto en el interior del aparato.



Utilice únicamente los aparatos/piezas adicionales indicados por el fabricante. No conecte ningún

producto que no sea compatible.



Respete las indicaciones de seguridad y los manuales de instrucciones de los demás aparatos

conectados.



Antes de la primera puesta en funcionamiento, compruebe si el aparato presenta algún defecto. De

ser así, no lo ponga en funcionamiento.



No supere los límites de la tensión de funcionamiento expuestos en los datos técnicos. Una tensión

más alta puede estropear el aparato y poner en peligro su propia seguridad (descarga eléctrica).

56

Español

Indicaciones de seguridad

1.

Alimentación de corriente: bloque de alimentación 100-240 V CA, 50/60 Hz

/

 12 V CC, 1,5 A (en el

volumen de entrega)

Conecte este aparato solo a una fuente que suministre una corriente con la tensión de red indicada en la

placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa

distribuidora de electricidad. Desenchufe el aparato de la red de alimentación antes de llevar a cabo

trabajos de mantenimiento o instalación.

2.

Sobrecarga

Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar

un incendio o una descarga eléctrica.

3.

Limpieza

Limpie el aparato únicamente con un paño húmedo y no utilice agentes de limpieza abrasivos.

Para ello se ha de desenchufar el aparato.

Advertencias

Tenga en cuenta las indicaciones de seguridad y de manejo antes de la primera puesta en funcionamiento.

1.

Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el

enchufe de red.



No modifique ni manipule el cable de red ni el enchufe de red.



No doble ni retuerza el cable de red.



Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del enchufe.



Preste atención a que el cable de red esté lo más alejado posible de fuentes de calor para así

evitar que se derrita el recubrimiento de plástico.

2.

Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:



No abra nunca la carcasa o la fuente de alimentación.



No introduzca ningún objeto metálico ni inflamable en el interior del aparato.



A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una

tormenta), utilice una protección contra sobretensión.

3.

Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.

Al instalar el aparato en un sistema de videovigilancia ya existente, asegúrese de que todos

los aparatos estén desenchufados del circuito de red y del circuito de baja tensión.

En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado,

encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en

la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino

también para otras personas.

Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión

discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún

defecto.

Desembalaje

Manipule el aparato con extremo cuidado al desembalarlo.

Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que este

presente algún daño, devuélvalo en el embalaje e informe al servicio de reparto.

57

Español

Table of contents

1.

Uso adecuado .......................................................................................................... 58

2.

Volumen de entrega ................................................................................................ 58

3.

Características y funciones .................................................................................... 58

4.

Descripción de la cámara ....................................................................................... 59

5.

Montaje/instalación ................................................................................................. 59

5.1

Montaje de la cámara ............................................................................................59

5.2

Orientación de la cámara .......................................................................................60

5.3

Alimentación de corriente ......................................................................................60

5.4

Instalación del cable de vídeo................................................................................60

6.

Mantenimiento y limpieza ....................................................................................... 61

6.1

Mantenimiento .......................................................................................................61

6.2

Limpieza ................................................................................................................61

7.

Gestión de residuo .................................................................................................. 61

8.

Datos técnicos ......................................................................................................... 62

58

Español

1. Uso adecuado

La cámara para exteriores resulta adecuada tanto para funcionamiento diurno como nocturno. Gracias a

la clase de protección IP66, se puede emplear tanto en interiores como en exteriores. La cámara domo

día/noche para exteriores está provista de un sensor de imagen de alta calidad. Sirve para la

videovigilancia en combinación con un dispositivo de grabación o de un monitor de vigilancia.

Encontrará una descripción detallada del funcionamiento en el capítulo 3 “Características y funciones”.

2. Volumen de entrega

Cámara domo Mini día/noche para exteriores

inclusive material de montaje

Fuente de alimentación incl. adaptador EU, AU y UK

12 V CC/ 1,5 A

Instrucciones

Cable combi de 20 m

3. Características y funciones



  Cámara compacta para exteriores, visión diurna y nocturna



  Diversas posibilidades de instalación de la cámara ya sea en interiores o en exteriores



  Diseño sencillo y clase de protección alta (IP66)



  Alta resolución de 600 TVL



  Inclusive cable combi de 20 metros



  Ideal para ampliar TVVR30004 o TVVR30104

59

Español

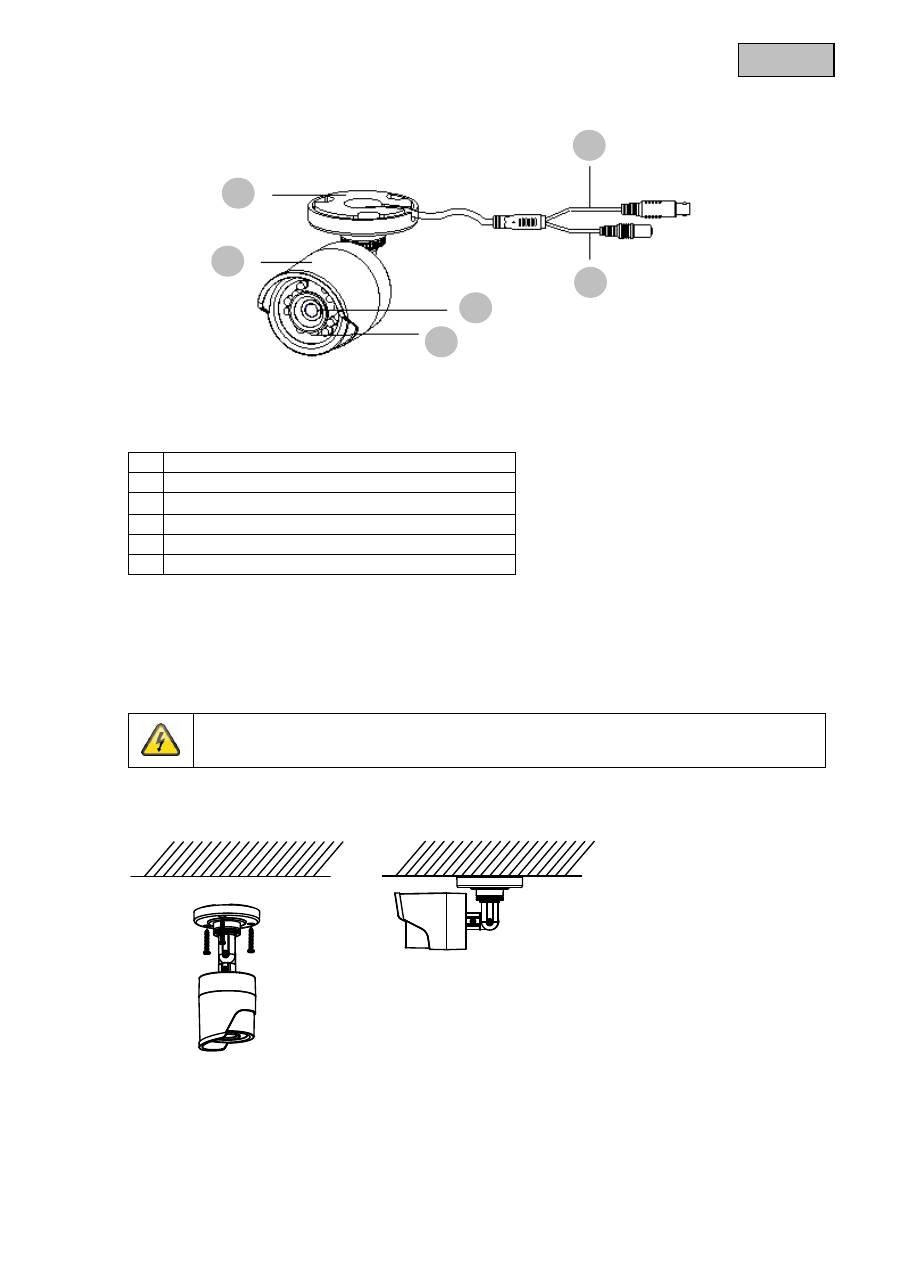

4. Descripción de la cámara

1

Placa de sujeción

2

Cámara con techo parasol

3

LED de infrarrojos

4

Objetivo

5

Señal de vídeo

6

Alimentación de tensión

5. Montaje/instalación

5.1  Montaje de la cámara

¡ATENCIÓN!

Durante el montaje, la cámara debe estar desconectada de la tensión de red.

Utilice la plantilla de perforación adjunta para perforar los agujeros de fijación e inserte los tacos.

Introduzca el cable por la abertura lateral y fije la cámara con los tornillos adjuntos.

1

2

3

4

5

6

60

Español

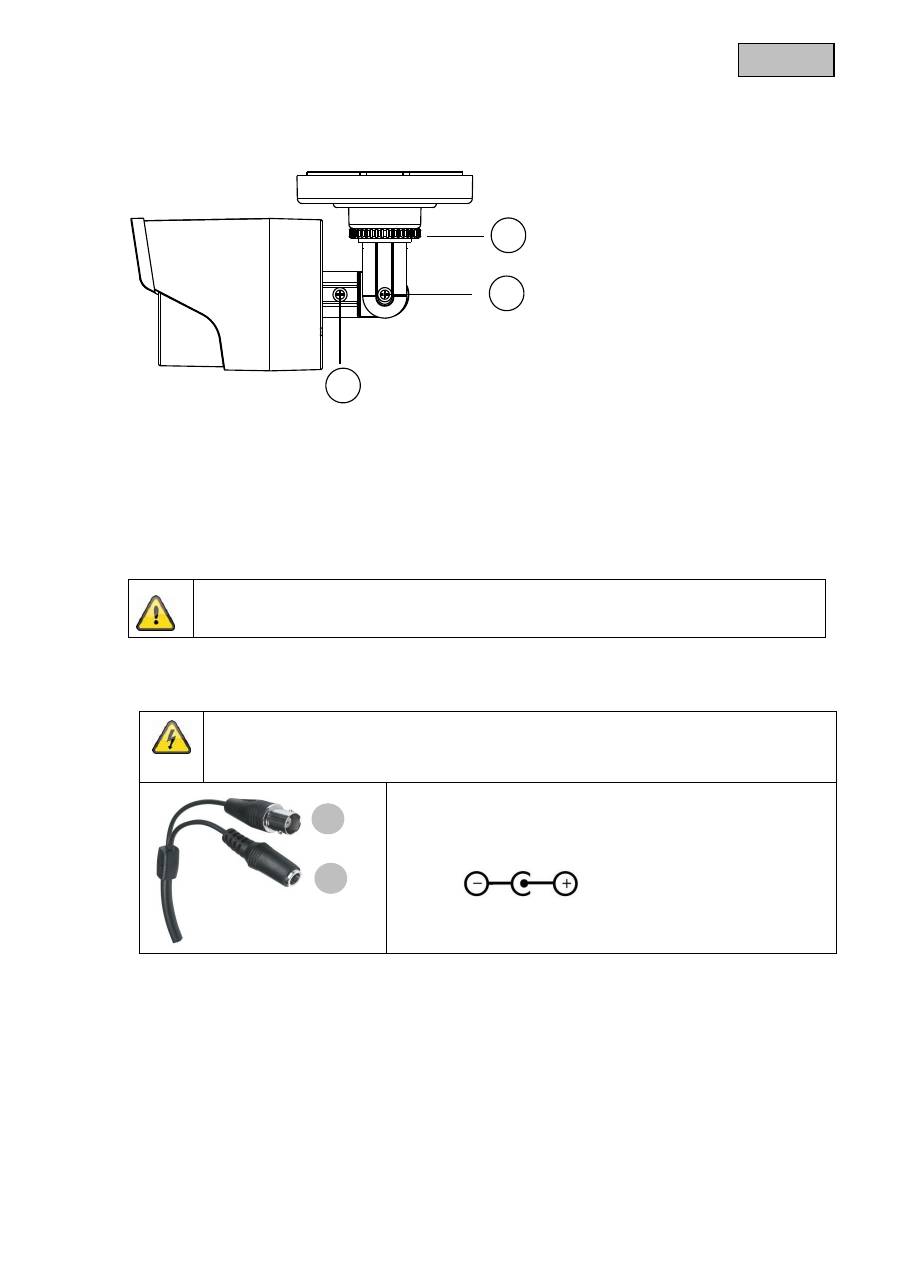

5.2  Orientación de la cámara

La cámara se puede orientar en 3 ejes.

1 2 3

Rotación: de 0° a 360°

Afloje la ruedecilla (1) para ajustar el ángulo de rotación.

Inclinación: de 0° a 90°

Afloje el tornillo (2) para ajustar el ángulo de inclinación.

Ángulo de visión: de 0° a 360°

Afloje el tornillo (3) para ajustar el ángulo de visión.

No olvide volver a fijar los tornillos y la ruedecilla una vez finalizado el ajuste.

5.3  Alimentación de corriente

¡ATENCIÓN!

Antes de empezar con la instalación asegúrese de que coincidan  la tensión de red y la

tensión nominal de la cámara.

(1)  Señal de vídeo (BNC)

(2)  Alimentación de tensión

12 V CC (5,5 x 2,1 mm)

Las cámaras tienen una alimentación de tensión de 12 V CC. Al realizar la conexión, preste atención a

la polaridad correcta. Para la conexión se ha previsto un bloque de alimentación (clavija redonda,

5,5 mm x 2,1 mm).

5.4  Instalación del cable de vídeo

Para transmitir la señal de vídeo de la cámara a un convertidor, monitor o dispositivo de grabación, se

debe conectar en la conexión “Video-OUT” un cable coaxial del tipo RG59 con una clavija BNC. La

longitud del cable hasta el siguiente dispositivo no debe superar los 150 metros. Para aumentar el

alcance se pueden utilizar los correspondientes amplificadores de señal.

1

2

61

Español

6. Mantenimiento y limpieza

6.1  Mantenimiento

Compruebe regularmente la seguridad técnica del producto, por ejemplo, si está dañada la carcasa.

Cuando no esté garantizado un funcionamiento seguro, ponga fuera de funcionamiento el aparato y

evite que pueda ponerse en marcha de nuevo involuntariamente.

El funcionamiento seguro no está garantizado si:



  El aparato presenta daños visibles.



  El aparato no funciona.

Tenga en cuenta lo siguiente:

El producto no requiere ningún mantenimiento por su parte. No hay ningún componente que

deba controlar o mantener en el interior del aparato; no lo abra nunca.

6.2  Limpieza

Limpie el producto con un paño limpio y húmedo. En caso de estar muy sucio, el paño se puede

humedecer con agua templada.

Evite que entren líquidos en el aparato.

No utilice limpiadores químicos; estos pueden dañar (desteñir) la superficie de la carcasa.

7. Gestión de residuo

Atención: La directiva UE 2002/96/CE regula la recogida, tratamiento y reciclaje de los

aparatos electrónicos al finalizar su vida útil. Este símbolo significa que, para proteger el

medio ambiente, al final de su vida útil el aparato debe eliminarse conforme a las normas

establecidas en la ley, separado de la basura doméstica y de la basura industrial. La

eliminación del aparato usado se puede realizar a través de distintos puntos de recogida

oficiales disponibles en su país. Siga las normas locales relativas a la gestión de

materiales. El ayuntamiento de su localidad le podrá ofrecer otros detalles relativos a la

recogida (también en los países no miembros de la UE).

La separación y reciclaje de

materiales protegen los recursos naturales y garantizan que durante el reciclaje del

producto se respeten todas las disposiciones relativas a la protección de la salud y el

medio ambiente.

62

Español

8. Datos técnicos

Código de referencia

TVCC40010

Sensor de imagen

1/3" DIS

Tipo de cámara

Cámara día/noche para exteriores

Resolución

600 TVL

Elementos de imagen (efectivos)

720 (H) x 480 (V)

Objetivo

3,6 mm, objetivo fijo

Ángulo de visión horizontal

68,4°

Cambio día/noche

Filtro de paso IR electromecánico

Luminosidad mínima (color)

0,1 lux

Luminosidad mínima (IR)

0 lux

Reducción del ruido

> 52 dB

Obturador electrónico

1/25 ~ 1/15.000 seg

Compensación de contraluz

Sí

Sistema de vídeo

PAL/NTSC

LED de infrarrojos

12

Alcance de infrarrojos

10 m

Conexiones

Señal de vídeo (BNC), alimentación de tensión (CC)

Alimentación de tensión

12 V CC

Consumo de corriente

Máx. 5 W

Temperatura de servicio

-20°C

– 50°C

Humedad del aire

Máx. 90%

Clase de protección

IP 66

Dimensiones (Hx



)

149,5 mm x 70 mm

Peso

360 g
