ABUS TVCC40010: TVCC40010

TVCC40010

Brugerhåndbog

Version 09/2013

Dansk oversættelse af den originale tyske betjeningsvejledning.

Opbevares til fremtidige formål!

44

Dansk

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver.

Overensstemmelseserklæringen kan rekvireres hos:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne

betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og

sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der

tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller

unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen.

ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til

at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og

betjeningsvejledningen.

ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i

drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

45

Dansk

Ikon forklaring

Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.

Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige

henvisninger.

Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke

ansvarlig for konsekvenserne af dette!

ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert

behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.

I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din

sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:



Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen

(CE) og garantien/garantiydelsen, hvis det skilles ad.



Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.



Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på

monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:



Væde eller for høj luftfugtighed



Ekstrem kulde eller varme



Direkte sollys



Støv eller brændbare gasser, dampe eller opløsningsmidler



Kraftige vibrationer



Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere



Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:



Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt

legetøj for børn.



Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager

ikke komme i hænderne på små børn.



Før ikke genstande gennem åbningerne ind i apparatets indre.



Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der

ikke er kompatible.



Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.



Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er

beskadiget.



Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan

ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

46

Dansk

Sikkerhedshenvisninger

1.

Strømforsyning: Strømforsyning 100-240 VAC, 50/60 Hz

/

 12 V DC, 1,5 A (medleveres)

Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis

du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-forsyningsselskabet.

Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.

2.

Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller

elektrisk stød.

3.

Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1.

Overhold følgende henvisninger for at undgå skader på netkabler og netstik:



Netkabler og netstik må ikke ændres eller manipuleres.



Bøj eller sno ikke netkablet.



Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.



Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at

kunststofbeklædningen smelter.

2.

Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:



Undlad at åbne huset og strømforsyningsenheden.



Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.



Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding

(f.eks. tordenvejr).

3.

Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle

enheder er fjerne fra lav og 230 VAC strømforsyninger.

I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til

produktet. Forkert installation er til fare for dig og andre.

Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug

og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige

tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre

opmærksom på dette overfor leverandøren.

47

Dansk

Indholdsfortegnelse

1.

Bestemt anvendelse ................................................................................................ 48

2.

Leveringsomfang ..................................................................................................... 48

3.

Egenskaber og funktioner ...................................................................................... 48

4.

Beskrivelse af kameraet .......................................................................................... 49

5.

Montage / Installation .............................................................................................. 49

5.1

Montering af kameraet ................................................................................ 49

5.2

Justering af kameraet .................................................................................. 50

5.3

Strømforsyning ............................................................................................ 50

5.4

Anbringelse af videokablet .......................................................................... 50

6.

Vedligeholdelse og rengøring ................................................................................ 51

6.1      Vedligeholdelse ........................................................................................... 51

6.2      Rengøring

................................................................................................................ 51

7.

Vækanskaffelse ....................................................................................................... 51

8.

Teknisk data ............................................................................................................. 52

48

Dansk

1. Bestemt anvendelse

Den udendørs kamera er egnet både til dag- og natfunktion. Takket være kapslingsklassen IP66 kan det

anvendes både indendørs og udendørs. Det udendrøs dag/nat-domekamera er udstyret med en

billedsensor af høj kvalitet. Det anvendes til videoovervågning i forbindelse med et optagelsesapparat

eller en overvågningsmonitor.

Der findes

en udførlig funktionsbeskrivelse i kapitel “3. Særlige kendetegn og funktioner”.

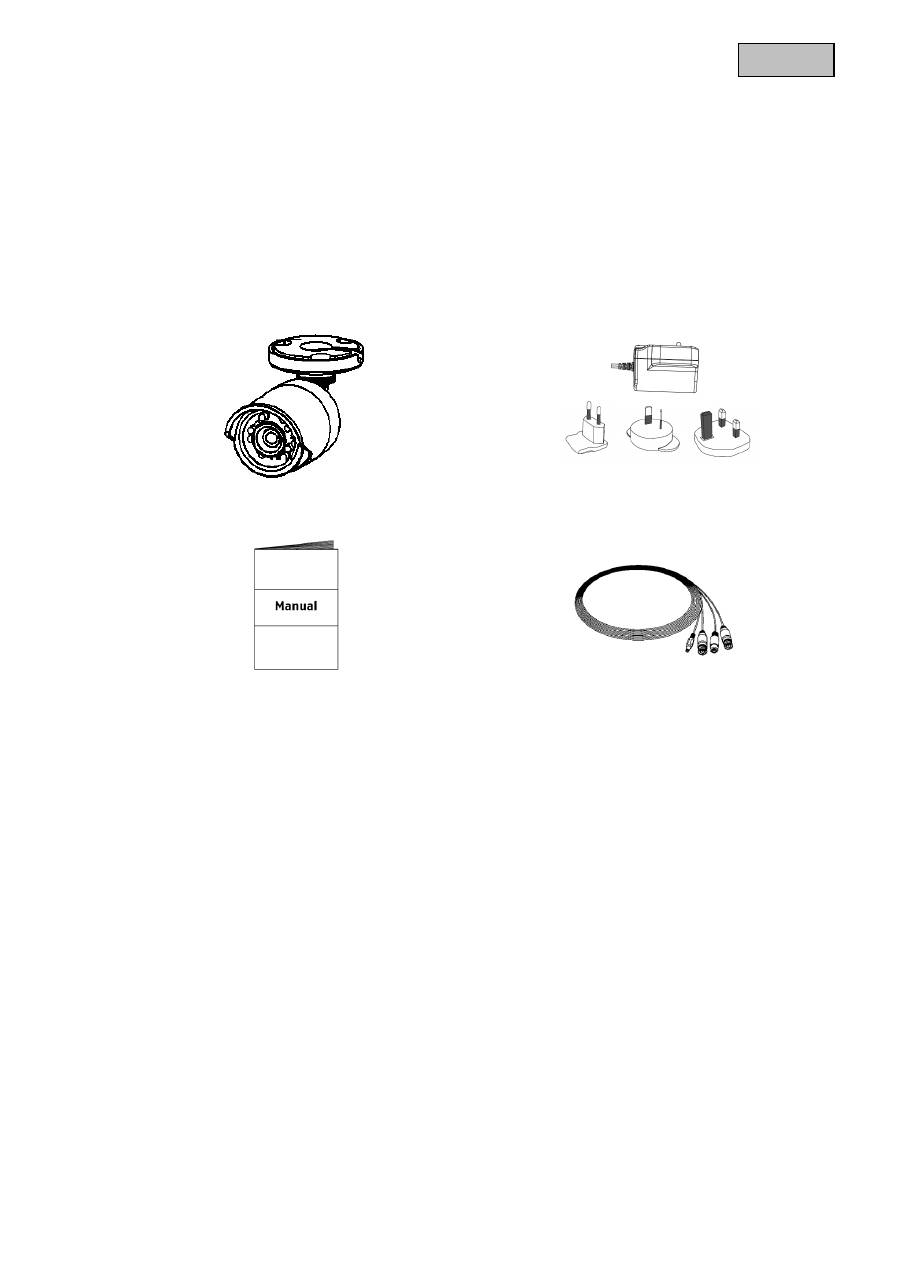

2.  Leveringsomfang

Udendørs dag/nat-mini-domekamera

inkl. monteringsmateriale

Strømforsyning inkl. EU-, AU- og UK-adapter

12 V DC / 1,5 A

Vejledning

20 m kombikabel

3.  Egenskaber og funktioner



  Kompakt udendørskamera med dag-/natsigt



  Alsidig anbringelsesmulighed for kameraet

– uanset om det er indendørs eller udendørs



  Diskret design og høj kapslingsklasse (IP66)



  Høj detaljeret opløsning takket være 600 TVL



  Inkl. 20 meter kombikabel



  Ideel til udvidelse af TVVR30004 eller TVVR30104

49

Dansk

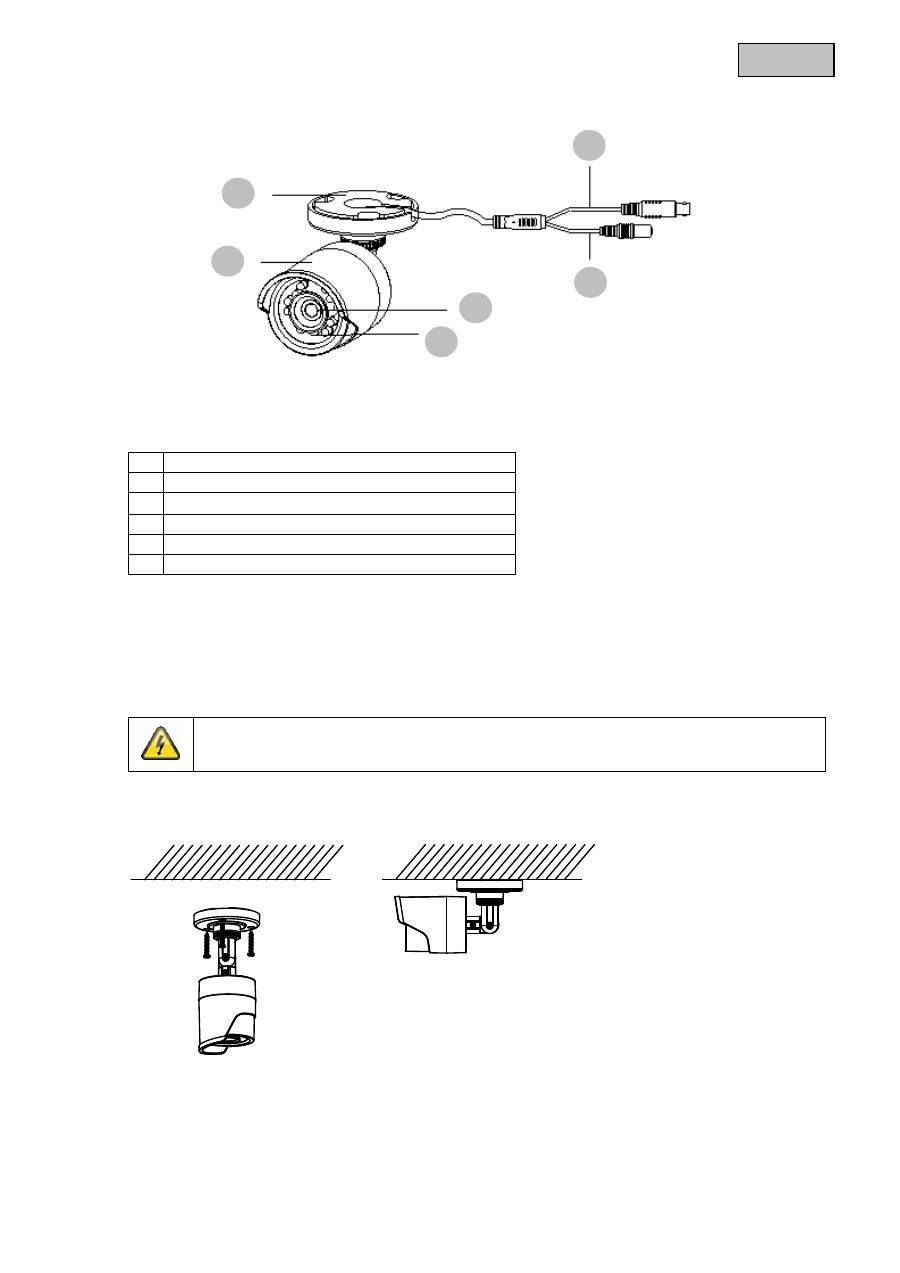

4. Beskrivelse af kameraet

1

Fastgørelsesplade

2

Kamera med soltag

3

IR-LED

’er

4

Objektiv

5

Videosignal

6

Spændingsforsyning

5. Montage/Installation

5.1  Montering af kameraet

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

Anvend den vedlagte boreskabelon, når du borer fastgørelseshullerne, og sæt dyvlerne i. Før kablet

gennem åbningen i siden, og fastgør kameraet med de vedlagte skruer.

1

2

3

4

5

6

50

Dansk

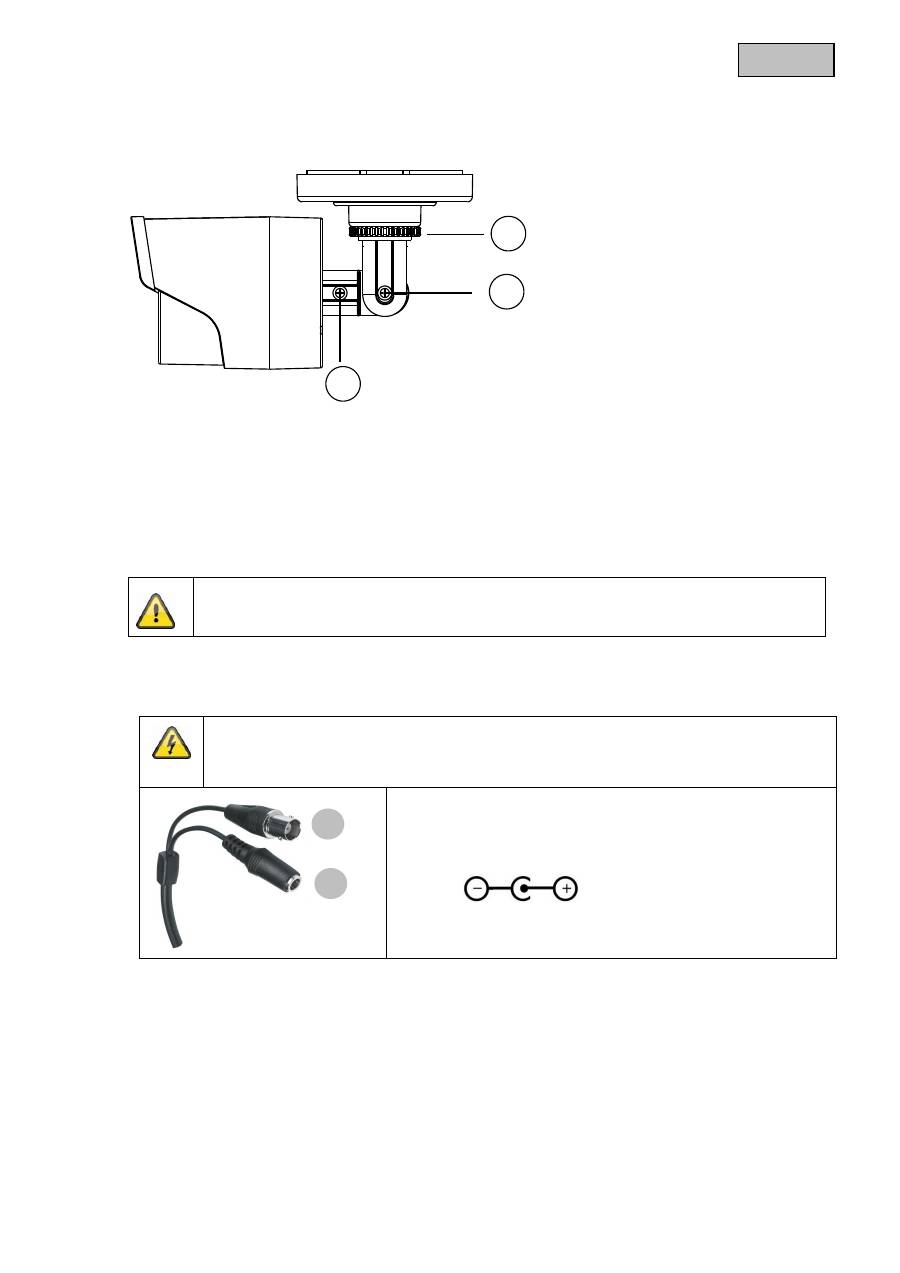

5.2  Justering af kameraet

Kameraet kan justeres i 3 akser.

1 2 3

Rotation 0°

– 360°

Løsn drejehjulet (1) for at indstille rotationsvinklen.

Hældning: 0°

– 90°

Løsn skruen (2) for at indstille hældningsvinklen.

synsvinkel: 0°

– 360°

Løsn skruen (3) for at indstille synsvinklen.

Glem ikke at fastgøre skruerne og drejehjulet derefter!

5.3  Strømforsyning

VIGTIGT!

Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle

spænding stemmer overens.

(1)  Videosignal (BNC)

(2)  Spændingsforsyning

12 V DC (5,5 x 2,1 mm)

Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Til

tilslutningen findes der en strømforsyning (rundstik, 5,5 mm x 2,1 mm).

5.4  Anbringelse af videokablet

For at overføre kameraets videosignal til en konverter, monitor eller optager skal der tilsluttes et

koaksialkabel af typen RG59 til tilslutningen “Video-OUT” med et BNC-stik (male, han). Kabellængden

indtil det næste apparat må ikke overstige 150 meter. For at forøge rækkevidden kan der anvendes

tilsvarende signalforstærkere.

1

2

51

Dansk

6. Vedligeholdelse og rengøring

6.1  Vedligeholdelse

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af

drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når



apparatet har tydelige beskadigelser,



apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet

for at se efter defekter, lad os om det.

6.2  Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent

vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet

Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens

overflade (misfarvninger).

7.

Vækanskaffelse

Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte tilbagetagning, behandling og

anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på

miljøbeskyttelse skal apparatet efter sin levetid bortskaffes i overensstemmelse med de

gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald.

Bortskaffelsen af det brugte apparat kan foretages på de respektive officielle

tilbagetagningssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere

enkeltheder om tilbagetagningen (også for lande uden for EU) får du hos dine lokale

myndigheder. Ved hjælp af den separate indsamling og recycling skånes de naturlige

ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og

miljø overholdes ved recycling af produktet.

52

Dansk

8. Teknisk data

Modelnummer

TVCC40010

Billedoptager

1/3" DIS

Kameratype

Dag/nat - udendørskamera

Opløsning

600 TVL

Billedelementer (effektivt)

720 (H) x 480 (V)

Objektiv

3,6 mm, fast objektiv

Horisontal synsvinkel

68,4°

Dag-/natskift

Elektromekanisk IR-cut-filter

Minimumbelysning (farve)

0,1 lux

Minimumbelysning (IR)

0 lux

Støjundertrykkelse

> 52 dB

Regulering til elektronisk shutter

1/25 ~ 1/15.000 sek.

Modlyskompensation

Ja

Videosystem

PAL/NTSC

IR LED'er

12

IR-rækkevidde

10 m

Tilslutninger

Videosignal (BNC), spændingsforsyning (DC)

Spændingsforsyning

12 V DC

Strømforbrug

Maks. 5 W

Driftstemperatur

-20 °C

– 50 °C

Luftfugtighed

Maks. 90 %

Kapslingsklasse

IP 66

Mål (Hx



)

149,5 mm x 70 mm

Vægt

360 g
