ABUS TVCC40010: TVCC40010

TVCC40010

Gebruikershandleiding

Version 09/2013

Nederlands vertaling van de originele Duitse handleiding.

Bewaren om eventueel later te raadplegen!

34

Nederlands

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen.

De conformiteitsverklaring is verkrijgbaar bij:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding

in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor

gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren.

Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of

onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding

hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en

behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de

gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op

grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de

inhoud van dit document.

35

Nederlands

Uitleg van de symbolen

Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv.

gevaar voor een elektrische schok.

Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke

opmerking die in acht moet worden genomen.

Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

In geval van schade als gevolg van het niet in acht nemen van deze

bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor

eventuele gevolgschade!

ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan

eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in

acht nemen van de veiligheidsinstructies.

In dergelijke gevallen komt de garantie te vervallen.

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van

uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende

punten aandachtig door:



Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien

vervalt door het demonteren de vergunning (CE) en de garantie/vrijwaring.



Het product kan al beschadigd raken door een val van slechts geringe hoogte.



Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen.

Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:



natheid of te hoge luchtvochtigheid



extreme kou of hitte



Direct zonlicht



Stof of brandbare gassen, dampen of oplosmiddelen



sterke trillingen



sterke magneetvelden, bijv. in de buurt van machines of luidsprekers.



De camera mag niet op onstabiele oppervlakken worden geïnstalleerd.

Algemene veiligheidsinstructies:



Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim

e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.



De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het toestel

daarom om veiligheidsredenen uit de buurt van kinderen.



Steek geen voorwerpen door de openingen in het toestel.



Gebruik alleen de hulptoestellen/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen

producten aan die niet compatibel zijn.



Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparatuur in

acht.



Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen

ontdekken, neem het toestel dan niet in gebruik!



Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere

spanningen kunnen het toestel vernielen en uw veiligheid in gevaar brengen (elektrische schok).

36

Nederlands

Veiligheidsinstructies

1.

Stroomvoorziening: Voeding 100-240 V AC, 50/60 Hz

/

 12 V DC, 1,5 A (in de leveringsomvang)

Gebruik dit apparaat alleen aan een stroombron die de op het typeplaatje vermelde netspanning levert.

Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw

energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of

installatiewerkzaamheden uitvoert.

2.

Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot

brand of een elektrische schok.

3.

Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1.

Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:



Wijzig of manipuleer netsnoeren en netstekkers niet.



Verbuig of verdraai het netsnoer niet.



Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de

stekker.



Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te

verhinderen dat het kunststof omhulsel smelt.

2.

Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:



Open nooit de behuizing of de voeding.



Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.



Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een

overspanningsbeveiliging te gebruiken.

3.

Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle

apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten

uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet

vormen niet alleen een gevaar voor u maar ook voor anderen.

Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het

laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met

elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u

beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de

vervoerder op de hoogte.

37

Nederlands

Inhoudsopgave

1.

Gebruik volgens voorschrift ................................................................................... 38

2.

Leveringsomvang .................................................................................................... 38

3.

Kenmerken en functies ........................................................................................... 38

4.

Beschrijving van de camera ................................................................................... 39

5.

Montage / installatie ................................................................................................ 39

5.1

Montage van de camera .............................................................................. 39

5.2

Uitlijning van de camera .............................................................................. 40

5.3

Stroomvoorziening ...................................................................................... 40

5.4

Aanbrengen van de videokabel ................................................................... 40

6.

Onderhoud en reiniging .......................................................................................... 41

6.1      Onderhoud .................................................................................................. 41

6.2      Reiniging ..................................................................................................... 41

7.

Verwijderen .............................................................................................................. 41

8.

Technische gegevens ............................................................................................. 42

38

Nederlands

1.  Gebruik volgens voorschrift

De buitencamera is zowel geschikt voor gebruik overdag als ’s nachts. Dankzij beschermingsklasse IP66

kan deze zowel binnen als buiten worden gebruikt. De dag/nacht buitendomecamera is uitgerust met een

hoogwaardige beeldopnemer. Deze dient voor de videobewaking in combinatie met een

opnameapparaat of een bewakingsmonitor.

Een uitvoerige functiebeschrijving vindt u in hoofdstuk „3. Kenmerken en functies”.

2.  Leveringsomvang

Dag/nacht mini buiten-domecamera

incl. bevestigingsmateriaal

Voeding incl. EU-, AU- en UK-adapter

12 V DC / 1,5 A

Handleiding

20 m combikabel

3.  Kenmerken en functies



  Compacte dag-/nachtzicht buitencamera



  Veelzijdige bevestigingsmogelijkheden van de camera

– binnen en buiten



  Eenvoudig design en hoge beschermingsklasse (IP66)



  Gedetailleerde, hoge resolutie, dankzij 600 TVL



  Incl. 20 meter combikabel



  Ideaal voor de uitbreiding van TVVR30004 of TVVR30104

39

Nederlands

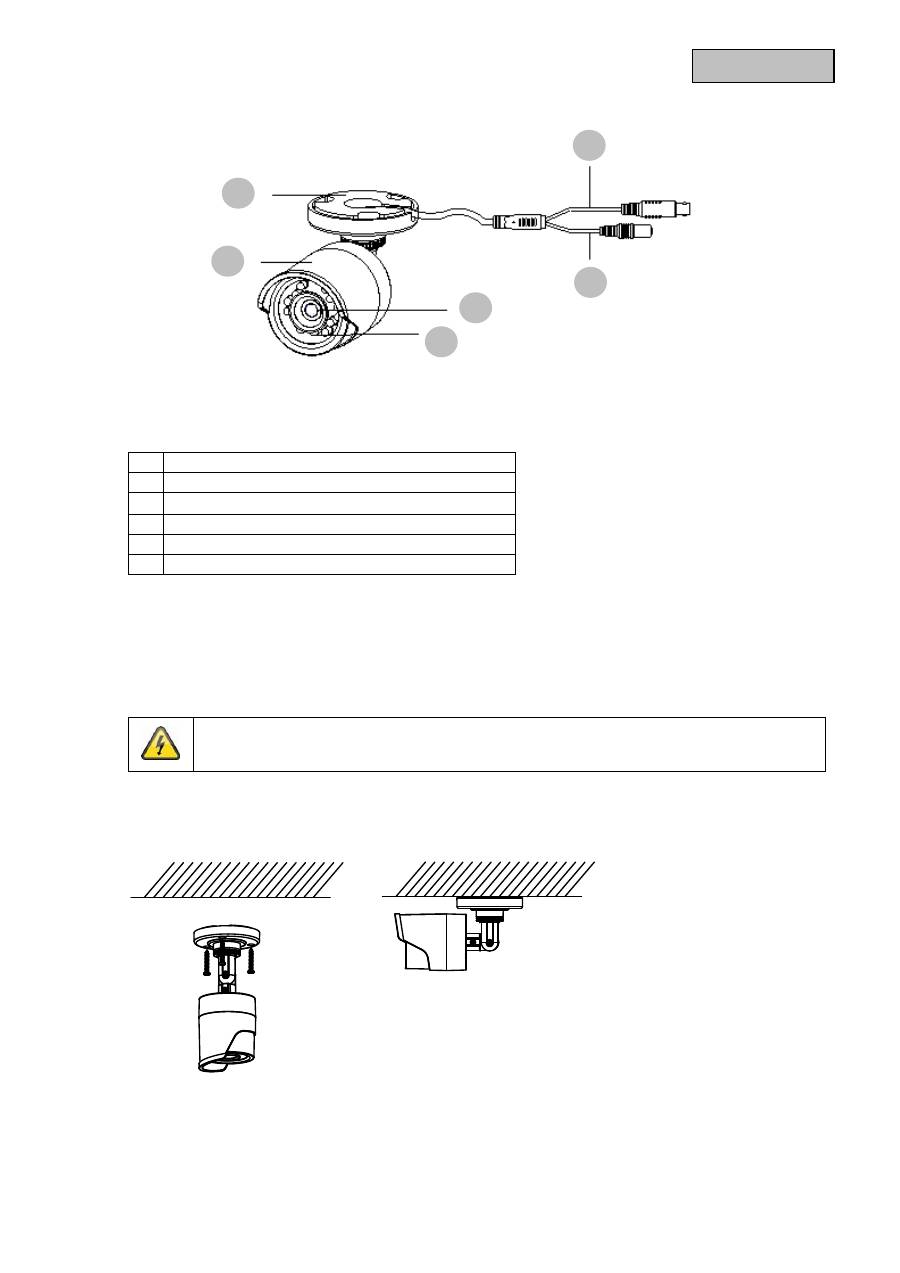

4. Beschrijving van de camera

1

Bevestigingsplaat

2

Camera met zonnedak

3

IR-

LED’s

4

Objectief

5

Videosignaal

6

Stroomvoorziening

5. Montage / installatie

5.1  Montage van de camera

LET OP!

Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

Gebruik de meegeleverde boorsjabloon voor het boren van de bevestigingsgaten en breng de pluggen

aan. Voer de kabel door de opening aan de zijkant en bevestig de camera met de meegeleverde

schroeven.

1

2

3

4

5

6

40

Nederlands

5.2  Uitlijning van de camera

De uitlijning van de camera kan in 3 assen worden uitgevoerd.

1 2 3

Rotatie: 0°

– 360°

Maak het draaiwiel (1) los om de rotatiehoek in te stellen.

Kantelen: 0°

– 90°

Maak de schroef (2) los om de kantelhoek in te stellen.

Gezichtshoek: 0°

– 360°

Maak de schroef (3) los om de gezichtshoek in te stellen.

Niet vergeten daarna de schroeven en het draaiwiel vast te draaien!

5.3  Stroomvoorziening

LET OP!

Voordat u aan de installatie begint, controleert u of de netspanning en de nominale

spanning van de camera overeenkomen.

(1)  Videosignaal (BNC)

(2)  Voedingsspanning

12 V DC (5,5 x 2,1 mm)

De camera

’s beschikken over een voedingsspanning van 12 V DC. Let bij het aansluiten op de polariteit.

Voor de aansluiting is een netstekkervoeding (ronde stekker, 5,5 mm x 2,1 mm) meegeleverd.

5.4  Aanbrengen van de videokabel

Om het videosignaal van de camera door te geven aan een convertor, monitor of recorder, moet op de

aansluiting „Video-OUT” een coaxkabel van het type RG59 met BNC-stekker (male, mannelijk) worden

aangesloten. De kabellengte tot het volgende toestel mag niet langer zijn dan 150 meter. Om het bereik

te vergroten, kunnen bijpassende signaalversterkers worden gebruikt.

1

2

41

Nederlands

6.  Onderhoud en reiniging

6.1  Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan

worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis

kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer



het apparaat zichtbaar is beschadigd of



het apparaat niet meer functioneert.

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die

door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.

6.2  Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek

bevochtigen met lauw water.

Let er op dat er geen vocht in het apparaat kan binnendringen.

Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm

kunnen aantasten (kleurveranderingen).

7.  Verwijderen

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en

recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang

van de milieubescherming het apparaat op het einde van zijn levensduur conform de

geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil

afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende

inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer

van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u

van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de

natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het

product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen

worden.

42

Nederlands

8. Technische gegevens

Modelnummer

TVCC40010

Beeldopnemer

1/3" DIS

Cameratype

Dag/nacht

– buitencamera

Resolutie

600 TVL

Beeldelementen (effectief)

720 (H) x 480 (V)

Objectief

3,6 mm, vast objectief

Horizontale beeldhoek

68,4°

Dag-/nachtomschakeling

Elektromechanische IR-cut filter

Minimale verlichting (kleur)

0,1 lux

Minimale verlichting (IR)

0 lux

Ruisonderdrukking

>52 dB

Elektronische sluiter-regeling

1/25 ~ 1/15.000 sec.

Tegenlichtcompensatie

ja

Videosysteem

PAL/NTSC

IR LED’s

12

IR reikwijdte

10 m

Aansluitingen

Videosignaal (BNC), stroomvoorziening (DC)

Stroomvoorziening

12 V DC

Energieverbruik

Max. 5 W

Bedrijfstemperatuur

-20 °C

– 50 °C

Luchtvochtigheid

Max. 90%

Beschermingsklasse

IP 66

Afmetingen (Hx



)

149,5 mm x 70 mm

Gewicht

360 g
