ROZSAH POUŽITÍ:

Skartovač dat

intimus 120SC2/CC3/CC4/CC5/

CC6

je stroj pro skartování jak běžných tiskovin,

tak i nosičů dat, jako jsou: CD, DVD, kreditní karty

a diskety 3,5”.

Stroj smí být použit jen pro skartování

(rozšrotování) papíru, kreditních karet

a následujících nosičů dat: CD, DVD a

disket 3,5”!

Skartování datových nosičů jiných druhů

může mít za následek poškození přístroje

(např.zničení řezacího zařízení atd.).

INSTALACE:

-  Přístroj vybalit a postavit.

-  Do rámu zavěsit igelitový pytel.

-  Přístroj  připojit  k  elektrické  síti  síťovým

napáječem  (1)  (obr.  2)  (údaje  o  potřebném

jištění síťové zásuvky viz „TECHNICKÁ DATA“).

Síťový přípoj musí být volně přístupný

a  měl  by  se  nacházet  v  blízkosti

stroje!

Stroj  by  měl  být  používán  pouze

v  uzavřených  a  temperovaných

prostorách (10-25°C)!

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

<<  Nebezpečí  poranění!  Volné

části oděvu, kravaty, šperky,

dlouhé  vlasy  nebo  jiné  volné

předměty musejí být udržovány

v  bezpečné  vzdálenosti  od

přívodního otvoru!

<<  Nebezpečí poranění! Nestrkejte prsty do

přívodního otvoru!

<<  V případě nebezpečí vypněte stroj hlavním

vypínačem, nouzovým vypínačem nebo

vytáhněte síťovou zástrčku!

<<  Před otevřením stroje vytáhněte síťovou

zástrčku!

Opravy smějí být prováděny pouze od-

borníkem!

<<  Stroj  nesmí  být  současně  obsluhován

více osobami!

Rozmístění bezpečnostních prvků je dimen-

zováno  pro  bezpečnou  obsluhu  „jedním

člověkem“.

<<  V průběhu řezacího procesu se nesmí na

stroji provádět žádné jiné práce (např.

čistění apod.)!

<<  Stroj není žádná hračka a není vhodný k

tomu, aby ho používaly děti!

Celková bezpečnostně technická koncepce

(rozměry,  přívodní  otvory,  bezpečnostní

vypínání  atd.)  tohoto  stroje  nezaručuje

bezpečnou manipulaci od dětí.

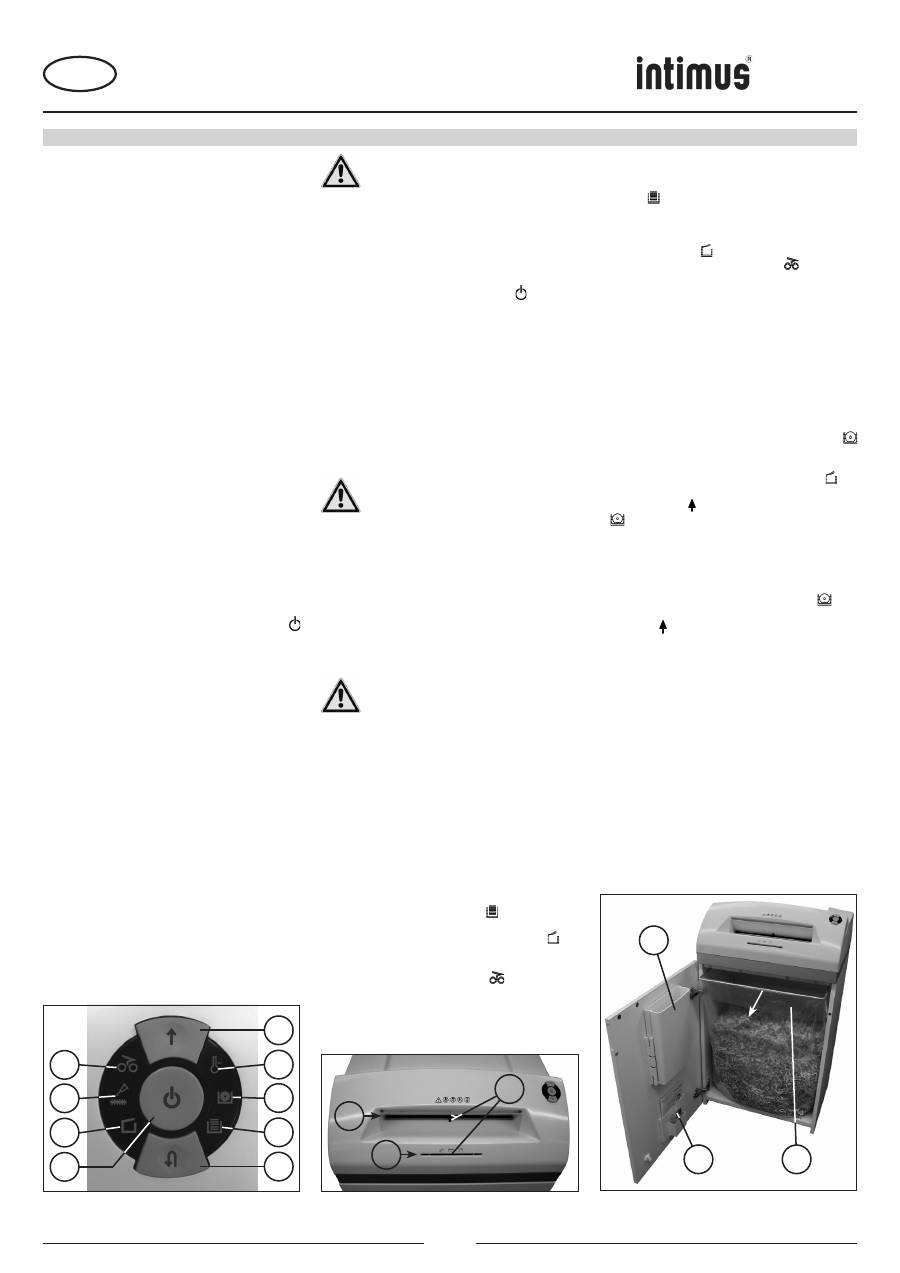

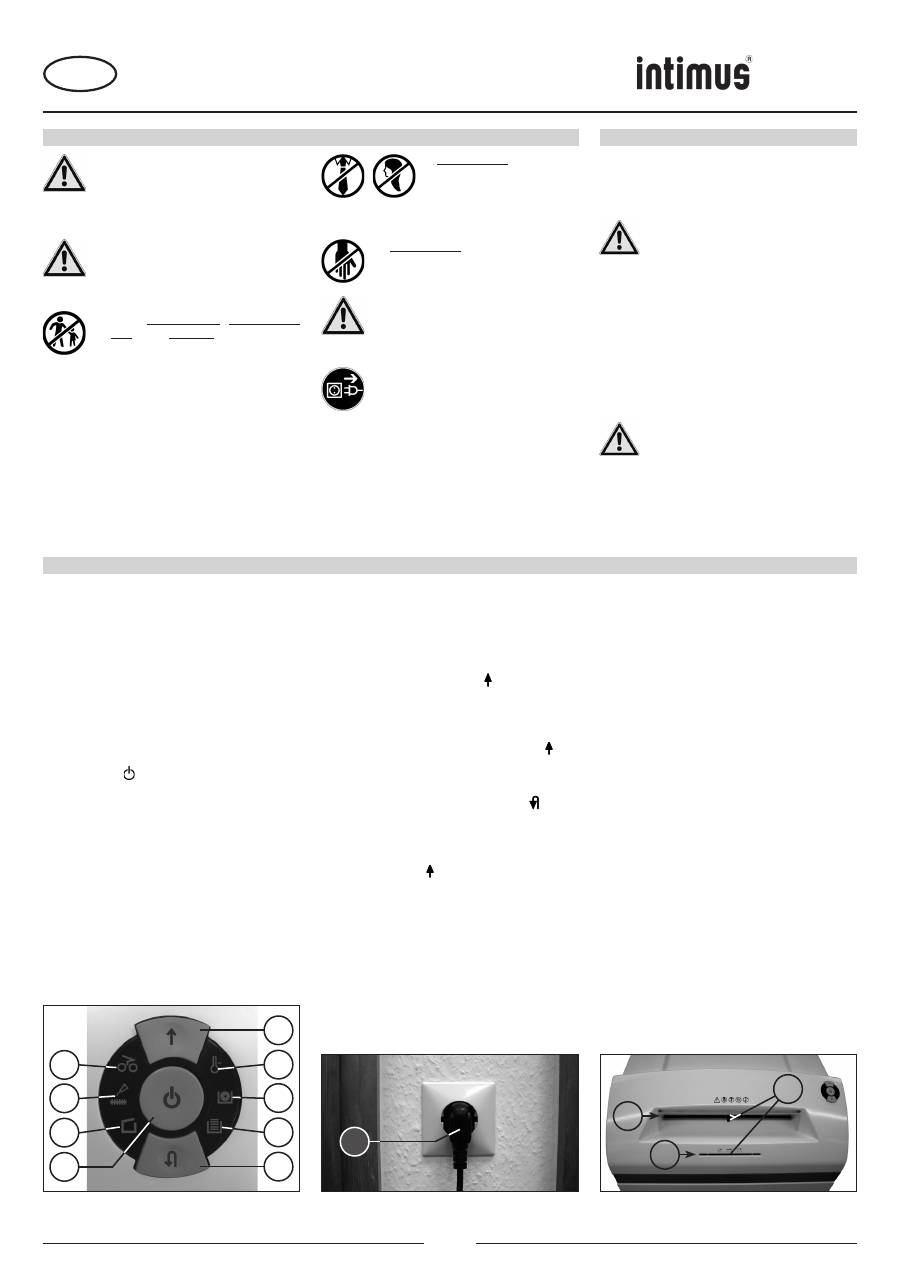

120SC2 120CC3 120CC4 120CC5 120CC6

3

9

10

11

4

6

7

8

2

12

13

5

1

90134 9 08/13

41

CZ

OBSLUHA

UVEDENÍ DO PROVOZU

obr. 1

obr. 2

obr. 3

OVLÁDACÍ PRVKY:

1  = síťová zástrčka (obr. 2)

    Po  připojení  stroje  k  elektrické  síti

pomocí síťové zástrčky je stroj nejprve ve

vypnutém stavu.

2  = tlačítko funkcí (obr. 1)

    „připraven  k  provozu“  /  „vyp.“  /

„stop“

    Toto tlačítko obsahuje tři funkce:



a)

„Připraven k provozu“

      Po  krátkém  stlačení  tohoto  tlačítka  se

stroj  přepne  do  režimu  „připraven  k

provozu“.

      Současně  se  rozsvítí  integrovaný  LED

 ukazatel.



b)

„Vyp.“

      Pokud  je  toto  tlačítko  v  režimu

„připraven  k  provozu“  stlačeno  asi  3

sekundy, stroj se vypne.



Poznámka:

  Pokud  se  stroj  nepoužívá

po  dobu  asi  5  minut,  vypne  se  stroj

automaticky.



c)

„Stop“

      Po  krátkém  stlačení  tohoto  tlačítka  za

provozu řezacího zařízení se toto vypne

a zůstane stát.

3  = tlačítko posuvu vpřed (obr. 1)

    Toto tlačítko obsahuje dvě funkce:



a)

 Po krátkém stlačení tohoto tlačítka běží

řezací zařízení pár sekund vpřed, např.

pro  vysunutí  materiálu,  který  zůstal  v

řezacím  zařízení.  Současně  se  rozsvítí

integrovaný LED   ukazatel.



b)

 Přidrží-li se toto tlačítko asi 2 sekundy,

rozběhne se řezací zařízení trvale a do

stroje  může  být  vkládán  skartovávaný

materiál.

Současně

se

rozsvítí

integrovaný LED   ukazatel.

4  = tlačítko posuvu zpět (obr. 1)

    Při  stlačení  tohoto  tlačítka  se  řezací

zařízení rozběhne na chvíli zpět. Současně

se rozsvítí integrovaný LED   ukazatel.

5  = světelná závora (běh vpřed) (obr. 3)

    Spustí  skartování,  jakmile  je  do  jedné

ze  dvou  přívodních  šachet  vložen

skartovávaný  materiál.  Současně  se

rozsvítí  LED

  ukazatel  tlačítka  chodu

vpřed.

6  = Kontrolní ukazatel (obr. 1)

    „Nahromadění  materiálu  v  přístroji“

/  „Paralelní  přívod  materiálu“  /

„Světelná  závora  hlásí  přítomnost

materiálu  při  otevření  dveří  nebo  při

zapnutí“



Postupy  viz  příslušný  popis  v  rubrice

„PORUCHA“.



a)

„Nahromadění materiálu v přístroji“

      Rozsvítí  se,  pokud  bylo  do  řezacího

zařízení

přivedeno

příliš

mnoho

materiálu. Řezací zařízení se zablokuje,

pak  běží  kousek  zpět  a  zůstane  stát.

Motor se vypne.



b)

„Paralelní přívod materiálu“

      Rozsvítí se, pokud byl materiál přiveden

oběma přívodním šachtami současně.

Řezací  zařízení  se  zablokuje,  pak  běží

kousek  zpět  a  zůstane  stát.  Motor  se

vypne.



c)

„Světelná závora hlásí přítomnost

      materiálu při otevření dveří“

      Rozsvítí se, pokud se při otevření dveří

nachází ještě v jedné z obou přívodních

šachet  materiál.  Řezací  zařízení  se

zastaví. Motor se vypne.



d)

„Světelná závora hlásí přítomnost

      materiálu při zapnutí“

      Rozsvítí se, pokud se při zapnutí stroje

nachází  v  jedné  ze  dvou  vstupních

šachet materiál.

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

OVLÁDACÍ PRVKY:

7  =  kontrolní ukazatel (obr. 1)

    „Řezací zařízení namazat“



Rozsvítí  se,  pokud  musí  být  řezací  zařízení

verze Cross-Cut namazáno. Namazání musí

být potvrzeno na tlačítku chodu zpět (4) (viz

popis u „ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ “).

8  =  kontrolní ukazatel (obr. 1)

    „dveře otevřeny“ / „porucha dveří“



a)

„Dveře otevřeny“

      Svítí,  pokud  jsou  otevřeny  dveře

podstavce. Stroj se automaticky vypne a

dokud jsou dveře otevřeny, nejde spustit.



b)

„Elektrická porucha“

      Bliká

,  pokud  se  v  senzorech  hlídajících

dveře  vyskytla  porucha.  Stroj  je  vypnut.

Informujte  prosím  Vašeho  odborného

prodejce.

9  =  kontrolní ukazatel (obr. 1)

    „přetížení motoru“ /

    „elektrická porucha“



Postupy  viz  příslušný  popis  v  rubrice

„PORUCHA“.



a)

„Ochrana motoru“

      Rozsvítí  se,  pokud  byl  motor  přetížen  a

vypnut. Během ochlazování motoru nelze

stroj spustit.



b)

„Elektrická porucha“

      Bliká

,  pokud  dojde  v  řídící  elektrické

desce  k  poruše.  Současně  začne  blikat

LED    ukazatel  funkčního  tlačítka  (2).

Stroj se vypne. Informujte prosím Vašeho

odborného prodejce.

10 =  kontrolní ukazatel

    „nádoba na CD/DVD plná“ (obr. 1)

    Rozsvítí se, pokud je nádoba na rozdrcené

CD/DVD  plná  a  musí  být  vyprázdněna.

Řezací  zařízení  na  skartaci  CD/DVD  se

vypne.  Vyprázdnění  nádoby  na  rozdrcené

CD/DVD musí být potvrzeno tlačítkem chodu

vpřed (3).



Poznámka:

  Řezací  zařízení  pro  skartaci

papíru může být i nadále provozováno.

11 =  kontrolní ukazatel

    „pytel na papír plný“ (obr. 1)

    Rozsvítí  se,  pokud  je  pytel  na  papír  plný  a

musí  být  vyprázdněn.  Řezací  zařízení  na

papír se vypne.



Poznámka:

  Řezací  zařízení  na  CD/DVD

může být i nadále provozováno.

12 =  přívodní šachta papíru (obr. 3)

13 =  přívodní šachta CD/DVD (obr. 3)

14 =  sběrný pytel na papír (obr. 4)

15 =  nádoba na rozdrcené CD/DVD (obr. 4)

16 =  nádoba na olej (obr. 6)

Na  skartovač  se  nesmí  v  žádném

případě

sedat

nebo

stoupat.

Nebezpečí

prasknutí

materiálu

skartovače!

ZAPNUTÍ STROJE:

Pro zapnutí stroje do režimu „připraven k provozu“

postupujte následovně:

-  Krátce stlačte funkční tlačítko (2).

-  LED ukazatel   funkčního tlačítka (2) se rozsvítí

na „připraven k provozu“.

-  Do  stroje  můžete  vkládat  skartovávaný

materiál.

PŘÍVOD MATERIÁLU:

Papír

  přivádějte  do  řezacího  zařízení  přívodní

šachtou na papír (12) (obr. 3).

Datové  nosiče

  (CD,  DVD  nebo  kreditní  karty)

přivádějte do řezacího zařízení jednotlivě zvláštní

přívodní šachtou na CD/DVD (13) (obr. 3).

Stroj  se  automaticky  zapne  na  chod  vpřed,

vtáhne  si  materiál  a  po  dokončení  skartování  se

automaticky vypne.

Během

zavádění

papíru

nikdy

současně  nezavádějte  CD/DVD  a

naopak!

Poznámky:

Při skartování průhledných fólií musí

být ručně zapnut chod stroje vpřed (tlačítko chodu

vpřed (3) přidržet asi 2 sekundy).

Krátkým stlačením funkčního tlačítka (2) (funkce

„stop“)  lze  skartování  kdykoliv  zastavit.  Pro

pokračování  stlačit  na  asi  2  sekundy  tlačítko

chodu vpřed (3).

Pokud  není  stroj  po  dobu  asi  5  minut  používán,

automaticky se vypne.

Nikdy  do  stroje  nezavádějte  více  než

udané  maximální  množství  materiálu

(viz „TECHNICKÁ DATA“)!

Pokud  by  se  přesto  do  stroje  dostalo

více  materiálu,  viz  „PORUCHA“  pod

„NAHROMADĚNÍ

MATERIÁLU

V

PŘÍSTROJI“.

O  správné  rozdělení  odpadu  se  starají  dvě

oddělené sběrné nádoby.

VYPRÁZDNĚNÍ SBĚRNÉHO PYTLE

NA PAPÍR (obr. 4):

Je-li  sběrný  pytel  na  papír  plný,  stroj  se  vypne.

Rozsvítí se kontrolní ukazatel   (11). Postupujte

následovně:

-  Otevřete dveře. Rozsvítí se kontrolní ukazatel

(8). Pokud je v jedné z přívodních šachet ještě

materiál, rozsvítí se i kontrolní ukazatel

 (6).

-  Sběrný  pytel  (14)  s  rámem  vytáhnout  z

podstavce, Pytel vyndat a jeho obsah zlikvidovat.

Kontrolní ukazatel   (11) zhasne.

-  Vyprázdněný  pytel  zavěsit  na  rám  a  pytel  s

rámem  opět  zasunout  do  podstavce.  Zavřít

dveře. Kontrolní ukazatel   (8) zhasne.

-  Pokud  kontrolní  ukazatel

  (6)  svítí,  stlačte

krátce tlačítko chodu vpřed (3). Materiál, který

zůstal v přívodní šachtě, se skartuje a ukazatel

zhasne.

Poznámka:

 Stroj běží jen při uzavřených dveřích!

VYPRÁZDNĚNÍ SBĚRNÉ NÁDOBY

NA CD/DVD (obr. 4):

Poznámka:

  Hlášení  „Nádoba  na  CD  plná“

je  vydáváno  na  základě  počtu  provedených

skartovacích procesů.

Jakmile  je  dosaženo  naprogramovaného  počtu

(asi  20  kusů)  skartovaných  CD/DVD,  stroj  se

vypne. Rozsvítí se kontrolní ukazatel   (10).

Postupujte následovně:

-  Otevřete  dveře.  Rozsvítí  se  kontrolní  ukazatel

  (8)  a

blikají

LED  ukazatel    tlačítka  chodu

vpřed (3) a kontrolní ukazatel   (10).

-  Vyjmout sběrnou nádobu (14) na vnitřní straně

dveří a obsah vyprázdnit.

-  Krátkým  stlačením  tlačítka  chodu  vpřed  (3)

potvrdit  vyprázdnění  sběrné  nádoby  na  CD/

DVD.  Počítání  začne  opět  od  nuly.  Kontrolní

ukazatel

  (10)  a  LED  ukazatel

  tlačítka

chodu vpřed (3) zhasnou.

-  Vyprázdněnou  nádobu  opět  zavěste  na  vnitřní

stranu dveří a dveře zavřete.

Poznámka:

 Stroj běží jen se zavřenými dveřmi!

UKAZATEL DYNAMICKÉHO ZATÍŽENÍ:

Aby  se  vyloučilo  hromadění  materiálu  a  dosáhlo

plynulého  a  efektivního  ničení  datových  nosičů,

je  během  skartovávání  zobrazen  stupeň

momentálního  zatížení  motoru  rozptýleným

světlem v přívodní šachtě podle následujícího:

Zelené světlo:

zatížení < 50%

Žluté světlo:

zatížení 50 - 75%

Červené světlo:

zatížení 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

3

9

10

11

4

6

7

8

2

12

13

5

15

14

16

90134 9 08/13

42

CZ

OBSLUHA

obr. 1

obr. 3

obr. 4

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI:

(automatická reverzní funkce)

Dojde-li  k  nahromadění  materiálu  ve  stroji,  reaguje  stroj

následovně:

-  Řezací  zařízení  se  zablokuje,  potom  se  vrátí  kousek

nazpět (materiál se uvolní) a zastaví se. Motor se vypne.

Rozsvítí se kontrolní ukazatel

 (6).

Postupujte následovně:

Nahromadění papíru v přívodní šachtě na papír (12)

-  Vyjmout zpět vysunutý papír.

-  Řezací  zařízení  se  automaticky  rozběhne  a  skartuje

zbytek  papíru,  který  zůstal  ve  skartovacím  zařízení.

Během chodu vpřed svítí LED ukazatel   tlačítka chodu

vpřed (3). Kontrolní ukazatel

 (6) zhasne.

-  Pokračovat ve skartování s menším množstvím papíru.

Nahromadění materiálu v přívodní šachtě na CD/DVD

(13)

-  Vyjmout nazpět vysunutý materiál.

Materiál vyjímat opatrně, protože obsahuje

ostré  hrany  vzniklé  naříznutím,  které  by

mohly způsobit poranění!

-  Zbylý skartovávaný materiál se nyní automaticky znovu

zavede do řezacího zařízení a skartuje se. Během chodu

vpřed  svítí  LED  ukazatel    chodu  vpřed  (3).  Kontrolní

ukazatel

 (6) zhasne.

-  Jakmile  skartovávaný  materiál  proběhne  řezacím

zařízením,  lze  pokračovat  ve  skartování  se  správným

dávkováním.

-  V  případě  potřeby  přepínat  řezací  zařízení  manuálně

vpřed  a  zpět  tak  dlouho,  dokud  skartovávaný  materiál

neprojde řezacím zařízením a neskartuje se.

PARALELNÍ PŘÍVOD MATERIÁLU:

Pokud  se  materiál  přivádí  oběma  přívodními  šachtami

současně, reaguje stroj následovně:

-  Řezací  zařízení  se  zablokuje,  pak  běží  kousek  zpět

(materiál  se  uvolní)  a  zůstane  stát.  Motor  se  vypne.

Rozsvítí se kontrolní ukazatel

 (6).

-  Vyndejte materiál z jedné ze šachet.

-  Krátce  stlačte  tlačítko  chodu  vpřed  (3).  Skartovávaný

materiál druhé šachty bude vtažen a skartován. Kontrolní

ukazatel

 (6) zhasne.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST MATERIÁLU

PŘI OTEVŘENÝCH DVEŘÍCH:

Pokud  by  se  při  otevření  dveří  nacházel  ještě  v  jedné  z

přívodních šachet materiál, motor se vypne a řezací zařízení

se zastaví. Rozsvítí se kontrolní ukazatel

 (6).

Zavřete dveře a krátkým stlačením tlačítka chodu vpřed (3)

potvrďte stav. Skartovávaný materiál se vtáhne do řezacího

zařízení a skartuje se.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST MATERIÁLU

PŘI ZAPNUTÍ:

Pokud by se při zapnutí stroje nacházel v jedné z přívodních

šachet materiál, rozsvítí se kontrolní ukazatel

 (6).

Vyndejte materiál a potvrďte stav krátkým stlačením tlačítka

chodu vpřed (3).

OCHRANA MOTORU:

Pokud  je  motor  přetížen,  vypne  se.  Rozsvítí  se  kontrolní

ukazatel   (9).

Po  ochlazení  trvajícím  asi  25-40  minut  (podle  modelu  a

teploty okolního prostoru) můžete přístroj znovu spustit.

ELEKTRICKÁ PORUCHA:

Bliká-li

 kontrolní ukazatel   (9) ve spojení s LED ukazatelem

 funkčního tlačítka (2) nebo jen kontrolní ukazatel   (8),

vyskytla se elektrická porucha. Stroj nelze spustit.

V takovém případě informujte svého odborného prodejce.

KONTROLNÍ SEZNAM PŘI PORUCHÁCH:

Pokud přístroj nefunguje, zkontrolujte následující body:

-  Je

síťový napáječ

 připojen k síti?

-  Jsou zavřeny

dveře

?

-  Není plný

sběrný pytel na papír

?

  Postupujte podle instrukcí u „VYPRÁZDNĚNÍ SBĚRNÉHO

PYTLE NA PAPÍR“.

-  Není plná

sběrná nádoba na CD/DVD

?

  Postupujte  podle  instrukcí  u  „VYPRÁZDNĚNÍ  SBĚRNÉ

NÁDOBY NA CD/DVD“.

-

Nenahromadil

 se v přístroji

materiál

?

  Postupujte  podle  instrukcí  u  „NAHROMADĚNÍ

MATERIÁLU V PŘÍSTROJI“.

-  Nepřetížil se

motor

?

  Viz pod „OCHRANA MOTORU“.

Pokud nešlo o žádný z uvedených bodů, informujte

prosím Vašeho odborného prodejce.

120SC2 120CC3 120CC4 120CC5 120CC6

16

90134 9 08/13

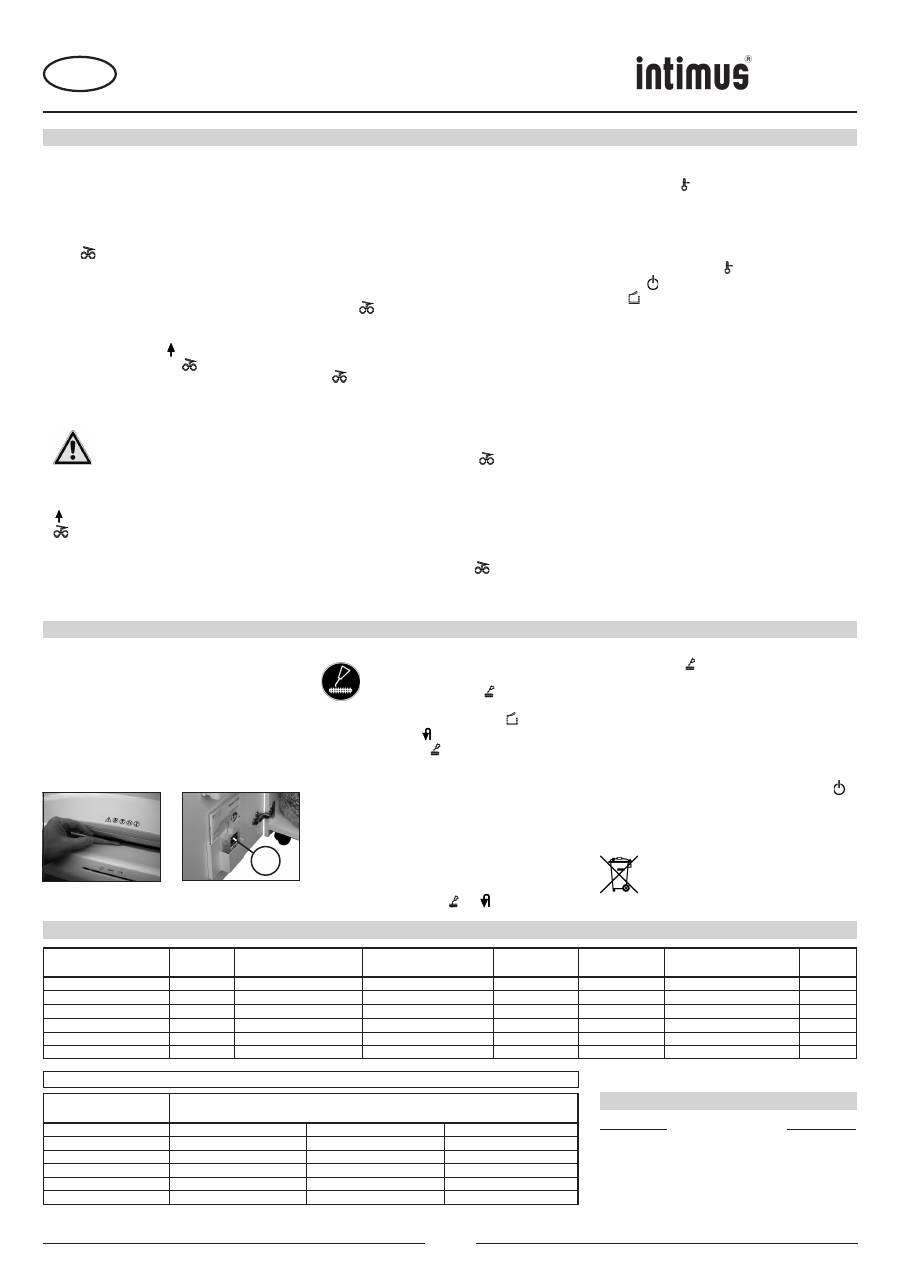

-  Stlačit  tlačítko  chodu  zpět  (4)  a  přidržet  ho,  dokud

nezhasne kontrolní ukazatel   (7).

-  Dveře opět zavřít.

Řezací zařízení začne nyní automaticky s čistícím cyklem

(běh vpřed/zpět) a pak se vypne. Stroj je opět připraven k

provozu. V případě, že budete chtít doobjednat speciální olej

podívejte se do odstavce „ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ“.

AUTOMATICKÁ ÚSPORA ENERGIE:

Pokud není stroj nějakou dobu používán, automaticky se po

asi 5 minutách vypne. LED ukazatel   funkčního tlačítka

(2) pro „připraven k provozu“ zhasne. Pro opětovné zapnutí

je třeba funkční tlačítko krátce stlačit.

LIKVIDACE STROJE:

Stroj na konci životnosti likvidujte s ohledem na

životní  prostředí.  Žádné  díly  stroje  nebo  balení

nedávejte do domovního odpadu.

43

CZ

* vztaženo na papír A4 70g/m

2

 při 230V/50Hz

Model

Data síťového připojení

Napájecí napětí/frekvence • odběr proudu • výkon

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC3

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC4

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC5

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC6

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

Model

Típus

Šířka nařezaných proužků

Řezací výkon pro

Pracovní šířka

Hlučnost

Rozměry

Váha

papíru / CD,DVD

papíru / CD,DVD

Š x H x V

intimus 120SC2

227-6S

5,8 mm / 8 mm

35-38 listů* / 1 kus

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm / 8 mm

31-33 listů* / 1 kus

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x36 mm / 8 mm

23-25 listů* / 1 kus

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm / 8 mm

15-17 listů* / 1 kus

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm / 8 mm

10-12 listů* / 1 kus

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm / 8 mm

7-8 listů* / 1 kus

310 mm

asi 57 dB(A)

535 x 395 x 980 mm

47 kg

TECHNICKÉ ÚDAJE

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Název

Obj. čís.

Plastový sáček, 440x330x950x0,05 mm

99977

Olejová nádoba, 110 ml

88035

Poznámka:

Při  doobjednávání  dílů  ze  zvláštního

příslušenství  se  obraťte  na  Vašeho  odborného

prodejce.

ÚDRŽBA / LIKVIDACE

PORUCHA

obr. 5

obr. 6

ČIŠTĚNÍ FOTOBUNĚK (obr. 5):

Pokud  se  do  vstupní  štěrbiny  dostanou  kousky  papíru

(např. po nahromadění papíru) je možné, že se přístroj kvůli

hlášení přítomnosti materiálu světelnou závorou nevypne.

Můžete  kousky  papíru  odstranit,  resp.  fotobuňku  vyčistit

tak, že do řezacího zařízení zavedete další list papíru nebo

stroj přepnete na zpětný chod a štětcem krátce očistíte obě

„oči“ fotobuňky.

ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ (CROSS-CUT):

Řezací  zařízení  Cross-Cut  musí  být  po  určité

době provozu namazáno olejem.

Pokud  se  rozsvítí  kontrolní  ukazatel

  (7),

postupujte následovně:

Otevřít dveře. Rozsvítí se kontrolní ukazatel   (8) a

blikají

LED ukazatel   tlačítka chodu zpět (4) a kontrolní ukazatel

 (7). Olejovou nádobku (16) (obr. 6) vyjmout z držáku ve

dveřích a dveře opět zavřít.

Na list papíru rozlít a rozprostřít trochu oleje a papír zavést

do přívodní šachty na papír (12) řezacího zařízení.

Papír je zatažen dovnitř a olej se tak dostane do řezacího

zařízení.

Poznámka: Aby zhasl příslušný ukazatel, musí být po

provedeném  mazání  řezacího  zařízení  následujícím

postupem promazání potvrzeno:

-  Dveře  otevřít  tak,  až  se  rozsvítí  kontrolní  ukazatel  (8).

Kontrolní ukazatele   (7) a   (4) blikají.

Překlad originálního návodu na provoz

Übersetzung der Originalbetriebsanleitung

  Pojistka

(zpožděná)

:

220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

ALKALMAZÁSI TERÜLET

Az

intimus

120SC2/CC3/CC4/CC5/CC6

adatmegsemmisítő gép az általános iratok valamint

olyan adathordozók felaprítására szolgál, mint a CD,

DVD, hitelkártya és 3,5“-os floppylemez.

A  gépet  csak  papír  és  hitelkártyák

aprítására  valamint  CD,  DVD  és

3,5“  floppylemez  aprítására  szabad

használni.

Másféle

adathordozók

felaprítása

károsíthatja  a  gépet  (pl.  tönkremegy  a

vágószerkezet, stb.).

A GÉP FELÁLLÍTÁSA:

-  A gépet csomagolja ki és állítsa fel.

-  A műanyagzsákot akassza be a zsák keretébe.

-  A gépet (1) (2. kép) a hálózati csatlakozódugóval

csatlakoztassa

a

hálózatra

(a

hálózati

csatlakozóaljzat elé beépített biztosíték szükséges

adatait lásd a „MŰSZAKI ADATOK“ c. részben).

A gép hálózati csatlakozójához szabadon

lehessen  hozzáférni  és  a  csatlakozó  a

gép közelében legyen.

A  gépet  csak  zárt  és  állandó

hőmérsékletű (10-25°C) helyiségekben

használja.

FONTOS BIZTONSÁGI UTASÍTÁSOK

<<  Sérülésveszély! A laza ruhada-

rabokat, nyakkendőt, ékszert,

hosszú hajat és egyéb laza tár-

gyakat tartsuk távol a bevezető

nyílástól!

<<  Sérülésveszély! Ne nyúljunk be az ujjaink-

kal a bevezető nyílásba!

<<  Veszély  esetén  azonnal  kapcsoljuk  ki

a  gépet  a  főkapcsolóval  vagy  a  vész-

kapcsolóval,  vagy  húzzuk  ki  a  hálózati

dugót!

<<  Mielőtt felnyitnánk a gépet, ki kell húzni

a hálózati dugót!

A készüléken javításokat csak szakember

végezhet!

<<  A készüléket nem szabad több személy-

nek egyidejűleg üzemeltetnie!

A biztonsági elemek úgy vannak méretezve,

hogy „egyszemélyes üzemeltetésnél“ bizto-

sítsák a veszélytelen használatot.

<<  A  feldarabolási  művelet  közben  sem-

milyen más munkát (pl. tisztítást) nem

szabad a gépen végezni!

<<  A  gép  nem  játékszer,  nem  alkalmas

arra,  hogy  gyerekek  működtessék  és

használják!

A  gép  általános  biztonságtechnikai

koncepciója (méretek, hozzávezető nyílások,

biztonsági  lekapcsolások,  stb.)  egyáltalán

nem  garantálja  azt,  hogy  a  gyerekek

veszélytelenül kezelhetik.

120SC2 120CC3 120CC4 120CC5 120CC6

3

9

10

11

4

6

7

8

2

1

12

13

5

90134 9 08/13

44

H

KEZELÉS

ÜZEMBE HELYEZÉS

1. kéb

2. kéb

3. kéb

KEZELŐELEMEK:

1  = Hálózati csatlakozódugó (2. kép)

    Amikor

a

gépet

a

hálózati

csatlakozódugóval

a

hálózathoz

csatlakoztatja, a gép először a kikapcsolt

állapotban van.

2  = Funkciógombok (1. kép)

    „Üzemkész“ / „Ki“ / „Stop“

    Ennek a gombnak három funkciója van:



a)

„Üzemkész”



Ezt  a  nyomógombot  rövid  ideig

megérintve  a  gép  az  „Üzemkész”

állapotra kapcsol.

      Egyidejűleg kigyullad a beépített LED-

kijelző  .



b)

„Ki”



Ha ezt a nyomógombot az „Üzemkész”

állapotban kb. 3 másodpercig lenyomva

tartja, a gép kikapcsol.



Útmutatás:

 Ha a gépet több mint kb.

5  percig  nem  használja,  akkor  a  gép

automatikusan kikapcsol.



c)

„Stop“

      Ha  a  működő  vágószerkezetnél  ezt  a

nyomógombot  rövid  ideig  megérinti,

akkor  a  vágószerkezet  kikapcsol  és

leáll.

3  = Előremenet gomb (1. kép)

    Ennek a gombnak két funkciója van:



a)

 Ezt a gombot rövid ideig megérintve a

vágószerkezet  néhány  másodpercig

előrefelé megy, pl. a vágószerkezetben

maradt  aprítandó  anyag  kivezetése

érdekében.  Egyidejűleg  kigyullad  a

beépített LED-kijelző  .



b)

 Ha  ezt  a  gombot  kb.  2  másodpercig

lenyomva  tartja,  a  vágószerkezet  a

folyamatos  üzemben  előrefelé  megy

és a gépbe lehet adagolni. Egyidejűleg

kigyullad a beépített LED-kijelző  .

4  = Hátramenet gomb (1. kép)

    Ezt a gombot megérintve a vágószerkezet

rövid  ideig  hátrafelé  megy,  Egyidejűleg

kigyullad a beépített LED-kijelző  .

5  = Fénysorompó (előremenet) (3. kép)

    Elindul az aprító folyamat, mihelyt anyagot

vezet  be  a  két  adagolóakna  egyikébe.

Egyidejűleg kigyullad az előremenet gomb

LED-kijelzője  .

6  = Ellenőrző kijelzés (1. kép)

    „Anyagtorlódás  a  gépben”  /  „Anyag

bevezetése

párhuzamosan”

/

„Fénysorompó

foglalt

az

ajtó

nyitásánál vagy a bekapcsolásnál”



Az  eljárás  menetét  lásd  a  mindenkori

leírásban az „ÜZEMZAVAR” cím alatt.



a)

„Anyagtorlódás a gépben”



Kigyullad, ha a vágószerkezetbe túl sok

anyagot  adagoltak.  A  vágószerkezet

megakad,  majd  utána  egy  darabig

hátramegy  és  megáll.  A  motor

kikapcsol.



b)

„Anyag bevezetése

      párhuzamosan”



Kigyullad, ha a vágószerkezetbe túl sok

anyagot  adagoltak.  A  vágószerkezet

megakad,  majd  utána  egy  darabig

hátramegy  és  megáll.  A  motor

kikapcsol.



c)

„Fénysorompó foglalt

      az ajtó nyitásánál”



Kigyullad, ha az ajtó nyitásánál még van

anyag a két adagolóakna egyikében. A

vágószerkezet leáll. A motor kikapcsol.



d)

„Fénysorompó foglalt

      a bekapcsolásnál”



Kigyullad, ha a gép bekapcsolásánál a

két adagolóakna egyikében van anyag.

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

KEZELŐELEMEK:

7  = Ellenőrző kijelzés (1. kép)

    „Vágószerkezet olajozása”



Kigyullad,  ha  a  Cross-Cut  változat

vágószerkezetét  meg  kell  olajozni.

Az  olajozás  műveletét  a  hátramenet

kapcsolón  (4)  nyugtázni  kell  (lásd  a

VÁGÓSZERKEZET  KARBANTARTÁSA”  c.

leírást).

8  = Ellenőrző kijelzés (1. kép)

    „Ajtó nyitva” /”Ajtó üzemzavar”



a)

„Ajtó nyitva”



Kigyullad,  ha  az  alsószekrény  ajtaja

nyitva  van.  A  gép  automatikusan

kikapcsol  és  addig  nem  indítható  el,

ameddig az ajtó nyitva van.



b)

„Elektromos üzemzavar”

      Villog

,  ha  az  ajtó  szenzorikában

elektromos

üzemzavar

van.

A

gép  kikapcsol.  Kérem,  értesítse  a

szakkereskedőjét.

9  = Ellenőrző kijelzés (1. kép)

    „Motor túlterhelés” /

    „Elektromos üzemzavar”



Az  eljárás  menetét  lásd  a  mindenkori

leírásban az „ÜZEMZAVAR” cím alatt.



a)

„Motorvédelem”



Kigyullad, ha a motort túl van terhelve

és  lekapcsolt.  A  motor  lehűlési

szakaszában  a  gépet  nem  lehet

beindítani.



b)

„Elektromos üzemzavar”

      Villog

,  ha  a  vezérlés  nyomtatott

áramkörén

belül

elektromos

üzemzavar  van.  Egyidejűleg  felvillan  a

funkciókapcsoló  (2)  LED-kijelzője

.  A  gép  kikapcsol.  Kérem,  értesítse  a

szakkereskedőjét.

10 = Ellenőrző kijelzés

    „CD/DVD-tartály tele“ (1. kép)

    Kigyullad,  ha  a  CD/DVD-tartály  tele

van  és  ki  kell  üríteni.  A  CD/DVD-aprítás

vágószerkezete  kikapcsol.  A  CD/DVD-

tartály  ürítési  folyamatát  az  előremenet

gombon (3) nyugtázni kell.



Útmutatás:

A

papír

aprítás

vágószerkezetét

tovább

lehet

működtetni.

11 = Ellenőrző kijelzés

    „Papír felfogózsák tele“ (1. kép)

    Kigyullad,  ha  a  papír  felfogózsák  tele

van  és  ki  kell  üríteni.  A  papír  aprítás

vágószerkezete kikapcsol.



Útmutatás:

A

CD/DVD-aprítás

vágószerkezetét

tovább

lehet

működtetni.

12 = Papíradagoló akna (3. kép)

13 = CD/DVD-adagolóakna (3. kép)

14 = Papír felfogózsák (4. kép)

15 = CD/DVD felfogó tartály (4. kép)

16 = Olajtartály (6. kép)

Az aprítót semmi esetre sem szabad

ülőhelynek  vagy  fellépő  felületnek

használni.

Leesés

anyagtörés

miatt!

A GÉP BEKAPCSOLÁSA:

A  gép  „üzemkész”  állapotra  kapcsolását  a

következő módon végezze:

-  Rövid  ideig  működtesse  a  funkciógombot

(2).

-  A funkciógomb (2) LED-kijelzője   kigyullad

az „üzemkész“ állapotra.

-  A gépbe lehet adagolni.

ANYAG BEVEZETÉSE:

A  papíradagoló  aknán  (12)  keresztül  (3.  kép)

adagoljon be

papírt

 a vágószerkezetbe.

Az adathordozókat

 (CD, DVD vagy hitelkártya)

egyenként  adagolja  be  a  vágószerkezetbe  a

külön  elhelyezett  CD/DVD-adagolóaknán  (13)

keresztül (3. kép).

A  gép  automatikusan  előremenetre  kapcsol,

behúzza  az  anyagot  és  az  aprítás  befejezése

után automatikusan kikapcsol.

Papír  beadagolása  közben  soha

ne  adagoljon  be  egyidejűleg  CD-t/

DVD-t és fordítva!

Útmutatás:

Fényáteresztő  fóliák  aprításához

a  gépet  kézzel  előremenetre  kell  kapcsolni

(az előremenet gombot (3) kb. 2 mp-ig tartsa

lenyomva).

A működtető gombot (2) („stop“ funkció) rövid

ideig működtetve az aprítás folyamata bármikor

megállítható.  Előremenethez  az  előremenet

gombot (3) kb. 2 mp-ig tartsa lenyomva.

Ha a gépet kb. 5 percig nem használja, akkor a

gép kikapcsol.

A  gépbe  soha  ne  adagoljon  több

anyagot, mint a megadott maximális

mennyiség  (lásd  a  „MŰSZAKI

ADATOK“ c. részt)

Ha  ennek  ellenére  túl  sok  anyag

kerülne  a  vágószerkezetbe,  lásd

az

„ÜZEMZAVAR”

c.

részt

az

„ANYAGTORLÓDÁS  A  GÉPBEN”  cím

alatt.

A  hulladék  megfelelő  elválasztásáról

két  külön  elhelyezett  felfogó  tartály

gondoskodik.

A FELFOGÓZSÁK KIÜRÍTÉSE

PAPÍRHOZ (4. kép)

Ha  a  papír  felfogózsákja  megtelt,  a  gép

lekapcsol. Az ellenőrző kijelző   (11) kigyullad.

Az alábbiak szerint járjon el:

-  Nyissa  ki  az  ajtót.  Az  ellenőrző  kijelző    (8.

kép)  kigyullad.  Ha  még  van  anyag  az  egyik

adagoló  aknában,  akkor  kiegészítésképpen

kigyullad az ellenőrző kijelző

 (6) is.

-  A felfogózsákot (14) a zsák keretével együtt

húzza ki a ház alsó részéből, vegye ki a zsákot

és  távolítsa  el  annak  tartalmát.  Az  ellenőrző

kijelző   (11) kialszik.

-  A  kiürített  zsákot  akassza  be  a  zsákkeretbe

majd  a  zsákot  a  kerettel  együtt  tolja  vissza

a  ház  alsó  részébe.  Csukja  be  az  ajtót.  Az

ellenőrző kijelző   (8) kialszik.

-  Ha  az  ellenőrző  kijelző  világít

  (6),  rövid

ideig működtesse az előremenet gombot (3).

Az adagoló aknában maradt anyagot felaprítja

és a kijelző kialszik.

Útmutatás:

 A gép csak zárt ajtónál jár!

A FELFOGÓ TARTÁLY KIÜRÍTÉSE

CD/DVD-nél (4. kép)

Útmutatás:

  A  „CD-tartály  tele“  –  az

ellenőrzés  az  elvégzett  aprító  folyamatok

megszámlálásával történik.

Ha a beadott CD-k/DVD-k száma (kb. 20 darab)

eléri  a  vezérlésben  előre  beprogramozott

értéket, a gép kikapcsol. Az ellenőrző kijelző

(10) kigyullad.

Az alábbiak szerint járjon el:

-  Nyissa  ki  az  ajtót.  Az  ellenőrző  kijelző    (8)

kigyullad  és  az  előremenet  nyomógomb  (3)

LED-kijelzője   valamint az ellenőrző kijelző

 (10)

villog

.

-  Vegye  ki  az  ajtók  belső  oldalán  lévő  felfogó

tartályt (14) és ürítse ki a tartály tartalmát.

-  Rövid  ideig  működtesse  az  előremenet

gombot  (3),  hogy  nyugtázza  a  CD/DVD-

tartály kiürítését. A számlálás folyamata ismét

nullával kezdődik. Az ellenőrző kijelző   (10)

valamint az előremenet nyomógomb (3) LED-

kijelzője   is kialszik.

-  A kiürített tartály akassza vissza az ajtóra és

az ajtót csukja be.

Útmutatás:

 A gép csak zárt ajtónál jár!

DINAMIKUS TERHELÉSJELZŐ:

Az  anyagtorlódás  elkerülése  és  így  az

adathordozók

folyamatos

és

hatékony

megsemmisítése érdekében, az aprító folyamat

alatt  az  adagoló  aknában  egy  beállított  színű

szórt  fény  jelzi  a  motor  pillanatnyi  terhelési

állapotát az alábbiak szerint:

Zöld fény:

Terhelés < 50%

Sárga fény:

Terhelés 50 - 75%

Piros fény:

Terhelés 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

3

9

10

11

4

6

7

8

2

15

14

16

12

13

5

90134 9 08/13

45

H

KEZELÉS

1. kéb

3. kéb

4. kéb

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

ANYAGTORLÓDÁS A GÉPBEN:

(Auto-irányváltó funkció)

Ha  a  túl  sok  beadagolt  anyag  miatt  torlódás

keletkezik, a gép a következő módon reagál:

-  A  vágószerkezet  megakad,  utána  egy  darabig

hátrafelé  megy  (kiszabadul  az  anyag)  és  megáll.

A  motor  kikapcsol.  Az  ellenőrző  kijelző

  (6)

kigyullad.

Az alábbiak szerint járjon el:

Papírtorlódás a papíradagoló aknában (12)

-  A beadagolt papírt vegye ki.

-  A  vágószerkezet  most  automatikusan  előremegy

és  felaprítja  a  vágószerkezetben  maradt  papírt.

Előremenet  közben  világít  az  előremenet  gomb

(3)  LED-kijelzője  .  Az  ellenőrző  kijelző

  (6)

kialszik.

-  Az aprítást kisebb mennyiségű papírral folytassa.

Anyagtorlódás a CD/DVD-adagolóaknában (13)

-  A beadagolt anyagot vegye ki.

Az anyagot óvatosan vegye ki, mert az

éles vágóhelyek sérülést okozhatnak!

-  A maradék vágandó anyagot most automatikusan

újraadagolja  a  vágószerkezetbe  és  aprítja.

Előremenet  közben  világít  az  előremenet  gomb

(3)  LED-kijelzője  .  Az  ellenőrző  kijelző

  (6)

kialszik.

-  Ha  a  vágandó  anyag  átment,  akkor  az  aprítást  a

helyes adagolásban folytassa.

-  Szükség  esetén  addig  kapcsolja  előre-  és

hátramenetbe a vágószerkezetet, amíg a vágandó

anyag teljesen átment és felaprítódott.

ANYAG BEVEZETÉSE PÁRHUZAMOSAN:

Ha  a  két  adagolóaknába  egyidejűleg  kell  anyagot

adagolni, a gép a következő módon reagál:

-  A  vágószerkezet  megakad,  utána  egy  darabig

hátrafelé  megy  (kiszabadítja  az  anyagot)  és

megáll. A motor kikapcsol. Az ellenőrző kijelző

(6) kigyullad.

-  Vegye ki az anyagot az egyik aknából.

-  Rövid  ideig  működtesse  az  előremenet  gombot

(3).  A  másik  aknában  lévő  vágandó  anyagot

a  vágószerkezetbe  adagolja  és  felaprítja.  Az

ellenőrző kijelző

 (6) kialszik.

FÉNYSOROMPÓ FOGLALT

AZ AJTÓ NYITÁSÁNÁL:

Ha  az  ajtó  nyitásánál  még  van  anyag  a  két

adagolóakna  egyikében,  a  motor  kikapcsol  és  a

vágószerkezet  megáll.  Az  ellenőrző  kijelző

  (6)

kigyullad.

Csukja  be  az  ajtót  és  nyugtázza  az  állapotot  az

előremenet  gomb  (3)  működtetésével.  A  meglévő

vágandó  anyagot  a  vágószerkezetbe  adagolja  és

felaprítja.

FÉNYSOROMPÓ FOGLALT

A BEKAPCSOLÁSNÁL:

Ha  a  gép  bekapcsolásánál  a  két  adagolóakna

egyikében van anyag. kigyullad az ellenőrző kijelző

 (6).

Vegye  ki  az  anyagot  és  nyugtázza  az  állapotot

az  előremenet  gomb  (3)  rövid  ideig  tartó

működtetésével.

MOTORVÉDELEM:

Ha a motortól túl nagy teljesítményt követel, akkor a

motor kikapcsol. Az ellenőrző kijelző   (9) kigyullad.

Mintegy  25-40  perc  lehűlési  idő  után  (típustól

és  a  helyiség  hőmérsékletétől  függően)  a  gépet

újraindíthatja.

ELEKTROMOS ÜZEMZAVAR:

Ha  az  ellenőrző  kijelző    (9)  a  funkciókapcsoló

(2)  LED-kijelzőjével    együtt

villog

  vagy  csak  az

ellenőrző  kijelző

  (8)

villog

,  akkor  elektromos

üzemzavarról van szó. A gépet nem lehet beindítani.

Ebben az esetben értesítse a szakkereskedőjét.

ELLENŐRZŐ LISTA AZ ÜZEMZAVAROKNÁL:

Ha  a  gép  nem  működik,  ellenőrizze  az  alábbi

pontokat:

-  a

hálózati  csatlakozódugót

  csatlakoztatták  a

hálózathoz?

-  becsukták az

ajtót

?

-  a

papír felfogózsákja

 tele van?

  Kövesse  a  „PAPÍR  FELFOGÓZSÁK  ÜRÍTÉSE“

utasításait.

-  a

CD/DVD

felfogó tartálya

 tele van?

  Kövesse a „CD/DVD FELFOGÓ TARTÁLY ÜRÍTÉSE“

utasításait.

-

anyagtorlódás

 van a gépben?

  Kövesse  a  „ANYAGTORLÓDÁS  A  GÉPBEN“

utasításait.

-  a

motort

 túlterhelték?

  Lásd a „MOTORVÉDELEM“ alatt

Ha  egyik  ellenőrzési  pont  sem  helytálló,

értesítse a szakkereskedőjét.

120SC2 120CC3 120CC4 120CC5 120CC6

16

90134 9 08/13

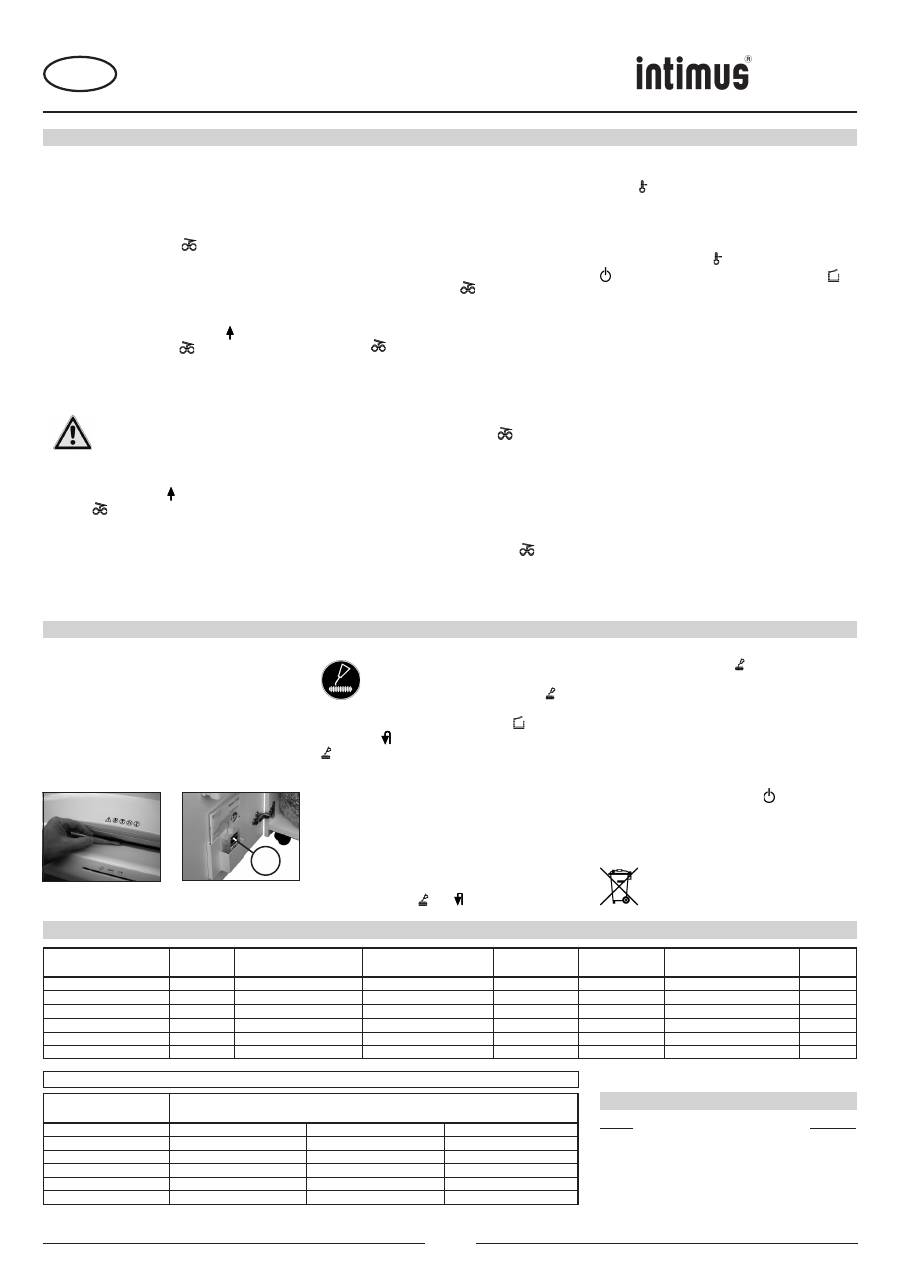

-  A hátramenet gombot (4) nyomja meg és tartsa lenyomva

addig, amíg az ellenőrző kijelző   (7) ki nem alszik.

-  Csukja be újra az ajtót.

A  vágószerkezet  most  automatikusan  elkezd  egy  tisztító

ciklust  (előremenet/hátramenet)  majd  utána  kikapcsol.

A gép újra üzemkész. A speciális olaj utólagos rendelése

esetén lásd a „KÜLÖNLEGES TARTOZÉKOK” c. részt.

ENERGIATAKARÉKOS AUTOMATIKA:

Ha a gépet egy ideig nem használja, akkor kb. 5 perc után

automatikusan kikapcsol. Az „Üzemkész“ funkciógomb (2)

LED-kijelzője   kialszik. A visszakapcsoláshoz rövid ideig

működtesse a funkciógombot.

A GÉP MEGSEMMISÍTÉSE:

Élettartama végén a gépet mindig környezetbarát

módon semmisítse meg. A gép vagy a csomagolás

egyik részét se dobja ki a háztartási hulladékba.

46

H

* A4-es, 70 g/m

2

 papírra vonatkoztatva 230V/50Hz-nél

Modell

Hálózati csatlakozás adatai

Névleges feszültség/frekvencia • áramfelvétel • teljesítmény

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC3

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC4

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC5

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC6

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

Modell

Típus

Vágási szélesség

Vágási teljesítmény  Munkaszélesség

Zajszint

Méretek

Súly

papírnál / CD,DVD

papírnál / CD-k,DVD-k

Szé x Mé x Mag

intimus 120SC2

227-6S

5,8 mm / 8 mm

35-38 lap* / 1 darab

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120SC2

227-4S

3,8 mm / 8 mm

31-33 lap* / 1 darab

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

46 kg

intimus 120CC3

227-4C

3,8x36 mm / 8 mm

23-25 lap* / 1 darab

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC4

227-2C

1,9x15 mm / 8 mm

15-17 lap* / 1 darab

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC5

227-1C

0,8x12 mm / 8 mm

10-12 lap* / 1 darab

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

intimus 120CC6

227-1CF

0,8x4,5 mm / 8 mm

7-8 lap* / 1 darab

310 mm

ca. 57 dB(A)

535 x 395 x 980 mm

47 kg

MŰSZAKI ADATOK

KÜLÖN TARTOZÉK

Megnevezés

Megrendelési szám

Műanyag zsák, 440x330x950x0,05 mm

99977

Olajtartály, 110 ml

88035

Tájékoztatás:

Külön  tartozékok  utánrendelése

esetén  és  ha  pótalkatrészre  van  szüksége,  kérjük

forduljon a szakkereskedőjéhez.

KARBANTARTÁS / MEGSEMMISÍTÉSE

ÜZEMZAVAR

5. kéb

6. kéb

A FOTOCELLÁK MEGTISZTÍTÁSA (5. kép)

Ha papírdarabok maradnak a beeresztő nyílásban (pl. egy

papírtorlódás  után),  akkor  előfordulhat,  hogy  a  gépet  a

„foglalt“ fénysorompó már nem kapcsolja ki.

A  papírdarabokat  úgy  tudja  eltávolítani  ill.  a  fotocellát

megtisztítani, hogy a vágószerkezetbe bevezet egy további

papírt  vagy  a  gépet  a  hátramenetbe  kapcsolja  és  egy

ecsettel gyorsan végigtörli a fotocella két „szemét”.

A (CROSS CUT) VÁGÓSZERKEZET KARBANTARTÁSA:

A

Cross-Cut-vágószerkezeteket

bizonyos

üzemidő után meg kell olajozni.

Ha az ellenőrző kijelző   (7) kigyullad, az alábbiak

szerint járjon el:

Nyissa ki az ajtót. Az ellenőrző kijelző   (8) kigyullad és a

hátramenet gomb (4) LED-kijelzője   valamint az ellenőrző

kijelző   (7)

villog

. Vegye ki az olajtartályt (16) (6. kép) az

ajtóban lévő tartóból és csukja be újra az ajtót.

Oszlasson  el  egy  kis  olajat  egy  papírlapon  és  ezt

a  lapot  a  papíradagoló  aknán  (12)  át  vezesse  el  a

vágószerkezethez.

A papírt behúzza és így az olaj eljut a vágószerkezetbe.

Útmutatás:  A  kijelzés  törlése  érdekében,  a

vágószerkezet  olajozásának  elvégzése  után  ezt  a

folyamatot a következő módon nyugtázni kell:

-  Az ajtót addig nyissa ki, amíg az ellenőrző kijelző (8) ki

nem gyullad. A   (7) és   (4) ellenőrző kijelző villog.

Az eredeti üzemeltetési utasítás fordítása

Übersetzung der Originalbetriebsanleitung

  Elôtét biztosíték

(lomha)

:  220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

ОБЛАСТ НА ПРИЛОЖЕНИЕ:

Шредерът

intimus 120SC2/CC3/CC4/CC5/CC6

е уред

за раздробяване на хартия, както и носители на данни

като CD, DVD, кредитни карти и 3,5”-дискети.

Машината  да  се  използва  само  за

раздробяване на хартия и кредитни карти,

както и за раздробяване на CD, DVD и 3,5”-

дискети!

Раздробяването на други носители на данни

може  да  причини  повреди  на  уреда  (напр.

счупване на режещия механизъм и др.).

ИНСТАЛИРАНЕ:

-  Разопаковайте  уреда  и  го  поставете  на  мястото  за

работа.

-  Окачете полиетиленов чувал на рамката за торбата.

-  С  щепсела  (1)  (Фиг.  2)  включете  уреда  към

електрическата  мрежа  (За  данни  за  необходимия

входен предпазител на контакта виж “ТЕХНИЧЕСКИ

ДАННИ“).

Свързването  към  електрическата  мрежа

на машината трябва да е лесно достъпно и

трябва да се намира близо до машината!

Машината е предназначена за използване

само  в  затворени  помещения  със  стайна

температура (10-25°C)!

<<  Опасност  от  нараняване!    Не

допускайте  в  близост  до

отвора  за  подаване  на  хартия

непристегнати части от облекло,

вратовръзки, бижута, дълга коса,

или други предмети, които могат

да попаднат в отвора.

<<  Опасност  от  нараняване!  Не  слагайте

пръстите на ръката си в отвора за хартия.

<<  В случай на опасност изключете машината

от главния шалтер, изключете аварийния

шалтер или извадете щекера от контакта!

<<  Преди  да  отворите  уреда  изваждайте

щекера от контакта!

Ремонти  да  се  извършват  само  от

специалист!

<<  По едно и също време с уреда не бива да

работи повече от 1 човек!

Частите  и  елементите,  които  предпазват

работещия  с  уреда,  са  конструирани  за

безопасната “работа на един човек“.

<<  Когато  машината  работи  (раздробява

хартия) по нея не бива да се прави нищо

(напр. почистване и т.н.)!

<<  Забранява  се    присъствието  на  деца  в

близост  до  включена  и  готова  за  работа

машина!

Цялостната  концепция  за  сигурността  при

работа с уреда (размери, отвори за подаване

на  хартията,  аварийно  изключване  и  т.н.)    е

разработена  за  безопасно  обслужване  от

възрастен човек.

ВАЖНИ ИНСТРУКЦИИ ЗА СИГУРНОСТ ПРИ РАБОТА

120SC2 120CC3 120CC4 120CC5 120CC6

3

9

10

11

4

6

7

8

2

12

13

5

1

90134 9 08/13

47

BG

РАБОТА С МАШИНАТА

ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

Фиг. 1

Фиг. 2

Фиг. 3

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

1  =  Щепсел (Фиг. 2)

  Свързвайки машината посредством щепсела към

електрическата мрежа, първоначално машината

се намира в изключено състояние.

2  =  Функционален бутон (Фиг. 1)

  “Готовност за работа“ / “Изкл.“ / “Стоп“

  Този бутон обхваща три функции:

a)

“Готовност за работа “



Чрез  кратко  натискане  на  този  бутон

машината се превключва в режим “Готовност

за работа“.

    Едновременно  с  това  светва  вградения

светодиоден индикатор  .

б)

“Изкл.“



Ако  този  бутон  бъде  задържан  натиснат  за

около  3  сек.  в  режим  “Готовност  за  работа“,

машината се изключва.



Указание:

  При  неизползване  на  машината

за  период  от  около  5  мин.,  машината

автоматично се изключва.

в)

“Стоп“

    Чрез  кратко  натискане  на  този  бутон  при

работещ  режещ  механизъм,  същия  се

изключва и спира.

3  =  Бутон за предвижване напред (Фиг. 1)

  Този бутон обхваща две функции:

a)

  Чрез кратко натискане на този бутон режещия

механизъм  се  задвижва  за  няколко  секунди

в  посока  напред,  напр.  за  да  се  извади

хартията  останала  в  режещия  механизъм.

Едновременно  с  това  светва  вградения

светодиоден индикатор  .

б)

  Ако  този  бутон  са  задържи  натиснат  около

две  сек.,  режещия  механизъм  работи

продължително в посока напред и машината

може да бъде заредена. Едновременно с това

светва вградения светодиоден индикатор  .

4  =  Бутон за връщане (Фиг. 1)

  При натискане на този бутон режещия механизъм

се  придвижва  кратковременно  в  обратна

посока.  Едновременно  с  това  светва  вградения

светодиоден индикатор  .

5  =  Фотоклетка (движение напред) (Фиг. 3)

  Стартира  пaроцеса  на  раздробяване  когато  в

един  от  двата  джоба  за  подаване  бъде  вкаран

материал за раздробяване. Едновременно с това

светва светодиодния индикатор   на бутона за

придвижване напред.

6  =  Контролна лампа (Фиг. 1)

  “Уреда  е  задръстен  с  материал  за

раздробяване“  /  “Паралелно  подаване  на

материал за раздробяване“ / “Фотоклетката

действа  при  отваряне  на  вратата  или  при

включване“

За  принципа  на  действие  виж  съответното

описание в глава “ПОВРЕДА“.

a)

“Уреда  е  задръстен  с  материал  за

раздробяване“

    Светва,  когато  в  режещия  механизъм  се

подаде  твърде  много  материал.  Режещият

механизъм  блокира,  след  това  се  завърта

малко обратно и спира. Електродвигателят се

изключва.

б)

“Паралелно  подаване  на  материал  за

раздробяване“



Светва, когато едновременно в двата канала

бъде подаден материал. Режещият механизъм

спира, след това се завърта малко обратно и

спира. Електродвигателят се изключва.

в)

“Задействане на фотоклетката

    при отваряне на вратата“



Светва,  когато  при  отваряне  на  вратичката

все  още  има  материал  в  един  от  двата

канала.

Режещият

механизъм

спира.

Електродвигателят се изключва.

г)

“Задействане на фотоклетката

    при включване“



Светва,  когато  при  включване  на  машината

все  още  има  материал  в  един  от  двата

канала.

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

Шредерът  не  трябва  да  се  използва  за  сядане

или като опора за качване. Опасност от падане в

следствие на счупване на материала!

ВКЛЮЧВАНЕ НА МАШИНАТА:

За  включване  на  машината  в  “готовност  за  работа“

процедирайте както следва:

-  Краткотрайно натиснете функционален бутон (2).

-  Светва  светодиодния  индикатор

  на  функционалния

бутон (2) за “Готовност за работа“.

-  Машината може да бъде захранена.

ПОДАВАНЕ НА МАТЕРИАЛ ЗА РАЗДРОБЯВАНЕ:

Подайте

 хартия

в режещия механизъм през джоба за подаване

на хартия (12) (Фиг. 3).

Подайте  в  режещия  механизъм

носител  на  данни

  (CD,  DVD

или кредитна карта) самостоятелно през отделно пригодения

процеп за подаване (13) (Фиг. 3).

Машината  автоматично  се  включва  на  движение  напред,

издърпва  материала  и  след  процеса  на  раздробяване  се

изключва автоматично.

По  време  на  подаване  на  хартия  никога

едновременно  с  това  не  подавайте  CD/DVD  и

обратно!

Указания:

За раздробяването на безцветни фолиа машината

трябва да бъде включена ръчно на движение напред (задръжте

за около 2 сек. натиснат бутона за предвижване напред (3)).

Чрез  краткотрайно  натискане  на  функционалния  бутон  (2)

(функция  “Стоп“)  по  всяко  време  може  да  бъде  прекъснат

процеса на раздробяване. За продължаване задръжте натиснат

за около 2 сек. бутона за предвижване напред (3).

При неизползване на машината за период от около 5 мин., тя

автоматично се изключва.

Никога  не  подавайте  на  машината  повече  от

определеното максимално количество материал

(съблюдавайте “ТЕХНИЧЕСКИ ДАННИ“)!

Ако  въпреки  това  в  режещия  механизъм  попадне

твърде  много  материал,  вижте  “ПОВРЕДИ“  в

“ЗАДРЪСТВАНЕ С МАТЕРИАЛ“.

За  правилното  разделяне  на  отпадъка  се  грижат  два

отделни контейнера за раздробения материал.

ИЗПРАЗВАНЕ НА ТОРБАТА ЗА УЛАВЯНЕ

НА ХАРТИЯТА (Фиг. 4):

Ако  е  запълнена  торбата  за  улавяне  на  хартията,  машината

се изключва. Контролната лампа   (11) светва. Постъпва се

така:

-  Отворете вратичката. Контролната лампа   (8) светва. Ако

в  някой  джоб  за  подаване  има  останал  материал,  светва

допълнително и контролната лампа

 (6).

УПРАВЛЯВАЩИ ЕЛЕМЕНТИ:

7  =  Контролна лампа (Фиг. 1)

  “Смажете режещия механизъм“

  Светва, когато режещия механизъм от версията Cross-

Cut  трябва  да  бъде  смазан.  Процеса  на  смазване

трябва  да  бъде  потвърден  с  бутона  за  връщане  (4)

(виж  описанието  в  “ОБСЛУЖВАНЕ  НА  РЕЖЕЩИЯ

МЕХАНИЗЪМ“).

8  =  Контролна лампа (Фиг. 1)

  “Отворена врата“ / “Повреда на вратичката“

a)

“Отворена врата“



Свети,  когато  е  отворена  вратичката  на  долния

шкаф.  Машината  се  изключва  автоматично  и  не

може  да  бъде  стартирана,  докато  вратичката  стои

отворена.

б)

“Електрическа повреда“

    Мига

,  когато  има  електрическа  повреда  в

сензорната  техника  на  вратичката.  Машината  се

изключва. Моля, уведомете Вашия търговец.

9  =  Контролна лампа (Фиг. 1)

  “Претоварване на електродвигателя“ /

  “Електрическа повреда“

  За принципа на действие виж съответното описание в

глава “ПОВРЕДА“.

a)

“Защита на електродвигателя“

    Светва,  когато  бъде  претоварен  електродвигателя

и  се  е  изключил.  Машината  не  може  да  бъде

стартирана  по  време  на  фазата  на  охлаждане  на

електродвигателя.

б)

“Електрическа повреда“

    Мига

, когато има електрическа повреда в платката

за  управление.  Едновременно  мига  светодиодния

индикатор   на функционалния бутон (2). Машината

се изключва. Моля, уведомете Вашия търговец.

10  =  Контролна лампа

  “Пълен контейнер за CD/DVD“ (Фиг. 1)

  Светва,  когато  контейнера  за  CD/DVD  е  пълен  и

трябва  да  бъде  изпразнен.  Режещият  механизъм  за

раздробяване  на  CD/DVD  се  изключва.  Процесът  на

изпразване  на  контейнера  за  CD/DVD  трябва  да  бъде

потвърден с бутона за придвижване напред (3).

Указание:

  Режещият  механизъм  за  раздробяване  на

хартия може да продължи да бъде използван.

11  =  Контролна лампа

  “Препълнена торба за улавяне на хартията“

  (Фиг. 1)

  Светва, когато торбата за улавяне на хартията е пълна

и трябва да бъде изпразнена. Режещият механизъм за

раздробяване на хартия се изключва.

Указание:

  Режещият  механизъм  за  раздробяване  на

CD/DVD може да продължи да бъде използван.

12  =  Джоб за подаване на хартия (Фиг. 3)

13  =  CD/DVD-процеп за подаване (Фиг. 3)

14  =  Торба за улавяне на хартия (Фиг. 4)

15  =  Контейнер за раздробен материал CD/DVD (Фиг. 4)

16  =  Резервоар за масло (Фиг. 6)

-  Извадете от долната част на корпуса торбата за улавяне (14)

заедно с рамката за торбата, свалете торбата и изхвърлете

съдържанието. Контролната лампа   (11) изгасва.

-  Окачете изпразнената торба на рамката за торбата и отново

поставете  торбата  с  рамката  в  долната  част  на  корпуса.

Затворете вратичката. Контролната лампа   (8) изгасва.

-  Ако контролната лампа   (6) свети

,

 краткотрайно натиснете

бутона за придвижване напред (3). Останалият материал в

процепа за подаване се раздробява и индикатора изгасва.

Указание:

 Машината работи само при затворена вратичка!

ИЗПРАЗВАНЕ НА КОНТЕЙНЕРА

ЗА CD/DVD (Фиг. 4):

Указание:

  Контрола  за  препълване  на  контейнера  за  CD

се  осъществява  чрез  броене  на  извършените  цикли  на

раздробяване.

Когато бъде достигнат броят (ок. 20 броя) на подадените CD/

DVD-та програмиран в управлението, машината се изключва.

Контролната лампа

 (10) светва.

Постъпва се така:

-  Отворете  вратичката.  Контролната  лампа

  (8)  свети  и

светодиодния  индикатор

  на  бутона  за  придвижване

напред (3), както и контролната лампа

 (10)

мигат

.

-  Свалете  контейнера  за  раздробения  материал  (14)

на  вътрешната  страна  на  вратичката  и  изхвърлете

съдържанието.

-  За  кратко  натиснете  бутона  за  придвижване  напред  (3)  за

да потвърдите изпразването на контейнера за CD/DVD-та.

Процесът на отброяване отново започва от нула. Контролната

лампа

  (10), както и светодиодния индикатор   на бутона

за придвижване напред (3) изгасват.

-  Отново  закачете  изпразнения  контейнер  на  вратичката  и

затворете вратичката.

Указание:

 Машината работи само при затворена вратичка!

ДИНАМИЧЕН ИНДИКАТОР ЗА НАТОВАРВАНЕ:

За да се избегне задръстване с материал и така да се постигне

постоянно  и  ефективно  унищожаване  на  носители  на  данни,

по време на процеса на раздробяване, моментната степен на

натоварване  на  електродвигателя  се  индикира  посредством

определена цветна, разсеяна светлина в процепа за подаване,

както следва:

Зелена светлина:

натоварване < 50%

Жълта светлина:

натоварване 50 - 75%

Червена светлина:

натоварване 75 - 100%

120SC2 120CC3 120CC4 120CC5 120CC6

3

9

10

11

4

6

7

8

2

12

13

5

15

14

16

90134 9 08/13

48

BG

РАБОТА С МАШИНАТА

Фиг. 1

Фиг. 3

Фиг. 4

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

ЗАДРЪСТВАНЕ НА УРЕДА С РАЗДРОБЕН МАТЕРИАЛ:

(функция Auto-Reverse)

Ако  в  следствие  подаването  на  твърде  много  материал  се

получи задръстване, машината реагира по следния начин:

-  Режещият механизъм блокира, след това се завърта малко

в  обратна  посока  (материала  се  освобождава)  и  остава

неподвижен. Електродвигателят се изключва. Контролната

лампа

 (6) светва.

Постъпва се така:

Остатъци от хартия в джоба за подаване на хартията (12)

-  Отстранете върнатата хартия.

-  Режещият  механизъм  сега  тръгва  автоматично  напред  и

раздробява  хартиените  остатъци  застанали  в  режещия

механизъм.  По  време  на  придвижването  напред  свети

светодиодния  индикатор

  на  бутона  за  придвижване

напред (3). Контролната лампа

 (6) изгасва.

-  Продължете раздробяването с по-малко количество хартия.

Задръстване с раздробен материал в процепа за подаване

на CD/DVD-та (13)

-  Отстранете върнатия материал.

Внимателно

премахнете

материала,

внимавайки  да  не  се  нараните  от  острите

режещи части!

-  Останалия  материал  за  раздробяване  автоматично  се

подава на режещия механизъм и се раздробява. По време

на  придвижването  напред  свети  светодиодния  индикатор

 на бутона за придвижване напред (3). Контролната лампа

 (6) изгасва.

-  Когато  материала  за  раздробяване  премине,  продължете

раздробяването в правилния обем.

-  Ако  е  необходимо,  превключвайте  ръчно  режещия

механизъм на движение напред и назад, докато материала

за раздробяване премине и бъде раздробен напълно.

ПАРАЛЕЛНО ПОДАВАНЕ

НА МАТЕРИАЛ ЗА РАЗДРОБЯВАНЕ:

Ако  в  двата  процепа  едновременно  бъде  подаден  материал,

машината реагира както следва:

-  Режещият механизъм блокира, след това се завърта малко

в  обратна  посока  (материала  се  освобождава)  и  остава

неподвижен. Електродвигателят се изключва. Контролната

лампа

 (6) светва.

-  Премахнете материала от един от процепите.

-  Натиснете  за  кратко  бутона  за  предвижване  напред  (3).

Материалът за раздробяване на другия процеп се подава на

режещия  механизъм  и  се  раздробява.  Контролната  лампа

 (6) изгасва.

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ОТВАРЯНЕ

НА ВРАТАТА:

Ако при отваряне на вратичката в един от двата процепа все

още има материал, електродвигателя се изключва и режещия

механизъм спира. Контролната лампа

 (6) светва.

Затворете  вратичката  и  потвърдете  състоянието  с  кратко

натискане  на  бутона  за  придвижване  напред  (3).  Наличният

материал за раздробяване се подава на режещия механизъм

и се раздробява.

ФОТОКЛЕТКАТА СЕ ЗАДЕЙСТВА ПРИ ВКЛЮЧВАНЕ:

Ако  при  включване  в  един  от  двата  процепа  все  още  има

материал, светва контролната лампа

 (6).

Премахнете  материала  и  потвърдете  състоянието  с  кратко

натискане на бутона за придвижване напред (3).

ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ:

Ако  електродвигателя  се  претовари,  той  се  самоизключва.

Контролната лампа   (9) светва.

След време на охлаждане от ок. 25-40 минути (според модела

и температурата на помещението), може отново да включите

уреда.

ЕЛЕКТРИЧЕСКА ПОВРЕДА:

Ако

мига

 контролната лампа   (9) заедно със светодиодния

индикатор

  на  функционалния  бутон  (2)  или  контролната

лампа    (8)  има  електрическа  повреда.  Машината  не  може

да бъде включена.

В този случай, моля уведомете Вашия търговец.

КОНТРОЛЕН ЛИСТ ПРИ ПОВРЕДИ:

Ако уреда не работи, проверете следните точки:

-  включен ли е

щепсела

 в контакта?

-  затворена ли е

вратичката

?

-  препълнена ли е

торбата за улавяне на хартията

?

  Следвайте  инструкциите  в  “ИЗПРАЗВАНЕ  НА  ТОРБАТА  ЗА

ХАРТИЯ“.

-  препълнен ли е контейнера

за CD/DVD-та

?

  Следвайте инструкциите в “ИЗПРАЗВАНЕ НА КОНТЕЙНЕРА

ЗА CD/DVD-та“.

-  задръстен ли е уреда от

раздробения материал

?

  Следвайте  инструкциите  в  “ЗАДРЪСТВАНЕ  НА  УРЕДА  С

РАЗДРОБЕН МАТЕРИАЛ“

-  бил ли е претоварен електродвигателя?

  вижте в “ЗАЩИТА НА ЕЛЕКТРОДВИГАТЕЛЯ“.

Ако  нито  една  от  точките  не  помага  да  отстраните

повредата, обърнете се към Вашия търговец.

120SC2 120CC3 120CC4 120CC5 120CC6

16

90134 9 08/13

-  Натиснете бутона за връщане (4) и го задръжте, докато угасне

контролната лампа   (7).

-  Затворете отново вратичката.

Режещият механизъм започва автоматично цикъла на почистване

(движение напред/назад) и след това изключва. Машината отново

е готова за работа. В случай на последваща поръчка на специално

масло виж в “ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ“.

АВТОМАТИКА ЗА ПЕСТЕНЕ НА ЕНЕРГИЯ:

Ако  машината  не  се  използва  известно  време  тя  автоматично

се  изключва  след  около  5  мин.  Светодиодният  индикатор    на

функционалния  бутон  (2)  за  “Готовност  за  работа“  изгасва.  За

включване отново натиснете за кратко функционалния бутон..

ИЗХВЪРЛЯНЕ НА МАШИНАТА:

Изхвърлете  машината  след  изтичане  на  живота  й  на

експлоатация  спазвайки  правилата  за  опазване  на

околната среда. Не изхвърляйте части от машината или

опаковката заедно с битовите отпадъци.

49

BG

* отнася се за хартия формат A4 70г/м

2

 при 230V/50Hz

ТЕХНИЧЕСКИ ДАННИ

ДОПЪЛНИТЕЛНИ ПРИНАДЛЕЖНОСТИ

Обозначение

№ за поръчка

Пластмасови чували, 440x330x950x,005 мм

99977

Шишенце за масло 110 мл

88035

Препоръка:

За

допълнителна

поръчка

на

принадлежности или резервни части се обръщайте към

доставчика на оборудването.

РАБОТА С МАШИНАТА / ИЗХВЪРЛЯНЕ НА БРАКУВАН УРЕД

ПОВРЕДИ

Фиг. 5

Фиг. 6

ПОЧИСТВАНЕ НА ФОТОКЛЕТКИТЕ (Фиг. 5):

Ако  във  входния  отвор  останат  частици  хартия  (напр.  след

задръстване с хартия) е възможно, уреда да не се изключва заради

“скритите“ фотоклетки.

Можете  да  отстраните  хартиените  парченца,  съответно  да

почистите фотоклетката, като подадете в режещия механизъм нов

лист хартия или да включите машината на движение на заден ход и

с четка да почистите кратко двете “очи“ на фотоклетката.

ОБСЛУЖВАНЕ НА РЕЖЕЩИЯ МЕХАНИЗЪМ (CROSS-CUT):

Cross-Cut-режещите  механизми  трябва  да  бъдат

смазвани през определен период на експлоатация.

Ако светне контролната лампа   (7), процедирайте по

следния начин:

Отворете  вратичката.  Контролната  лампа

  (8)  свети  и

светодиодния индикатор   на бутона за придвижване назад (4),

както  и  контролната  лампа    (7)

мигат

.

Свалете  резервоара  за

масло (16) (Фиг. 6) от държача на вратичката и отново затворете

вратичката.

Върху  лист  хартия  разпределете  малко  масло  и  подайте  същия

през джоба за подаване на хартията (12) към режещия механизъм.

Хартията  се  поема  и  по  този  начин  маслото  попада  в  режещия

механизъм.

Указание:  За  да  изгасне  индикатора  е  необходимо  след

процеса на смазване на режещия механизъм, този процес да

бъде потвърден както следва:

-  Отворете вратичката толкова широко, докато светне контролната

лампа (8). Контролните лампи   (7) и   (4) мигат.

Превод на оригиналната инструкция за експлоатация

Übersetzung der Originalbetriebsanleitung

  Предпазител на входа

 (бавен)

:  220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

Модел

Тип

Ширина на рязане

Производителност при рязане  Работна ширина   Ниво на шума

Размери

Тегло

хартия / CD,DVD

хартия / CD,DVD

Ш x Д x В

intimus 120SC2

227-6S

5,8 мм / 8 мм

35-38 листа* / 1 брой

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

46 кг

intimus 120SC2

227-4S

3,8 мм / 8 мм

31-33 листа* / 1 брой

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

46 кг

intimus 120CC3

227-4C

3,8x36 мм / 8 мм

23-25 листа* / 1 брой

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

47 кг

intimus 120CC4

227-2C

1,9x15 мм / 8 мм

15-17 листа* / 1 брой

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

47 кг

intimus 120CC5

227-1C

0,8x12 мм / 8 мм

10-12 листа* / 1 брой

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

47 кг

intimus 120CC6

227-1CF

0,8x4,5 мм / 8 мм

7-8 листа* / 1 брой

310 мм

ок. 57 dB(A)

535 x 395 x 980 мм

47 кг

Модел

Данни за захранване от мрежата

 захранващо напрежение/честота • потребление на ел. енергия • мощност

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120SC2

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC3

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC4

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC5

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

intimus 120CC6

220-230V/50Hz • 7,8 A • 1,8 kW  115-125V/60Hz • 12,0 A • 1,4 kW  100V/50/60Hz • 18,0 A • 1,8 kW

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Измельчитель носителей информации

intimus 120SC2/

CC3/CC4/CC5/CC6

представляет  собой  машину  для

измельчения  как  обычных  носителей  письменной

информации, так и таких накопителей данных, как CD,

DVD, кредитные карточки и дискеты 3,5”.

Прибор разрешается использовать только

для  измельчения  бумаги  и  кредитных

карточек, а также CD, DVD и дискет 3,5”!

Измельчение других носителей информации

может  повредить  прибор  (напр.,  разрушить

режущий механизм, и т.п.).

УСТАНОВКА:

-  Распаковать и установить прибор.

-  Повесить пластиковый мешок на раму для него.

-  Вставить сетевую вилку прибора (1) (рис. 2) в розетку

электросети  (данные  по  необходимому  входному

предохранителю  сетевой  розетки  приведены  в

“ТЕХНИЧЕСКИХ ДАННЫХ“).

Место подключения прибора к сети должно

быть  легко  доступно  и  располагаться

вблизи его!

Машину

разрешается

использовать

только внутри помещений с температурой

воздуха 10-25°C!

BA±H≥E ≠KAπAHÅØ ¥O ™EXHÅKE ¡EπO¥ACHOC™Å

<<

Опасность  травмирования!

H e   ÿ o ª | o c å ∫ e   ¢ æ å µ ® o   ®

–xoª|o¯º ÿaµº ¨aæc∫º®å, c–åca÷óåe

º®paòe|åø,  ªæå||≈e  –oæoc≈  åæå

ªpº¨åe |eµa®peÿæe||≈e ÿpeª¯e∫≈,

o|å ¯o¨º∫ ¢≈∫¿ –∫ø|º∫≈ –|º∫p¿!

<<

Опасность  травмирования!

He  –c∫a–

æøΩ∫e ÿaæ¿ı≈ –o –xoª|oΩ ÿaµ.

<<  B cæºñae oÿac|oc∫å –≈®æ÷ñå∫e ¯aòå|®º ÿpå

ÿo¯oóå ¨æa–|o¨o åæå a–apåΩ|o¨o –≈®æ÷ña∫eæeΩ,

åæå –≈∫aóå∫e –å殺 åµ poµe∫®å!

<<  ¥epeª o∫®p≈–a|åe¯ ¯aòå|®å |eo¢xoªå¯o

–≈∫aóå∫¿ ce∫e–º÷ –å殺 åµ poµe∫®å!

Pe¯o|∫  ÿpå¢opa  ªoæ∏e|  ÿpo–

oªå∫¿cø  ∫oæ¿®o  ®–aæåíåıåpo–a||≈¯

cÿeıåaæåc∫o¯!

<<  Aÿÿapa∫ ªoæ∏e| åcÿo濵o–a∫¿cø oª|o–

pe¯e||o ∫oæ¿®o oª|å¯ ñeæo–e®o¯!

≠®aµa||≈e eæe¯e|∫≈ ÿpeªoc∫opo∏|oc∫å

o¢oc|o–a||≈  ¢eµoÿac|oΩ  pa¢o∫e  c

aÿÿapa∫o¯ ∫oæ¿®o oª|o¨o ñeæo–e®a.

<<  Bo  –pe¯ø  ÿpoıecca  åµ¯eæ¿ñe|åø  |a

ÿpå¢ope  |e  paµpeòae∫cø  ÿpo–oªå∫¿

|å®a®åe  ªpº¨åe  pa¢o∫≈  (|aÿpå¯ep,

ñåc∫å∫¿ e¨o)!

<<

Maшина  нe  игрушка,  она  не

предназначена  и  не  рассчитана  на

детей!

Конструкция  и  исполнение  машины  с

точки  зрения  техники  безопасности

(размеры, входные отверстия, защитные

блокировки  и  т.  д.)  этой  машины  не

дают  никакой  гарантии  безопасного

обращения с ней детей.

120SC2 120CC3 120CC4 120CC5 120CC6

3

9

10

11

4

6

7

8

2

1

12

13

5

90134 9 08/13

50

RUS

ЭКСПЛУАТАЦИЯ

ВВОД В ДЕЙСТВИЕ

Påc. 1

Påc. 2

Påc. 3

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

1  =  Сетевой кабель (рис. 2)

  После включения сетевого штекера в розетку

электросети машина еще не включена.

2  =  Функциональный переключатель (рис. 1)

  “Готов к работе“ / “Откл“ / “Стоп“

  Эта

кнопка имеет три функции:

a)

“Готов к работе“



При коротком нажатии на эту кнопку прибор

включается в режим “Готов к работе“.

    Одновременно светится встроенный СИД-

индикатор  .

b)

“Откл“



Если эту кнопку в режиме “Готов к работе“

держать  нажатой  примерно  3  секунды,  то

прибор отключается.



Замечание:

 если прибор не используется

в  течение  примерно  5  минут,  то  он

отключается автоматически.

c)

“Стоп“

    При  коротком  нажатии  на  эту  кнопку  во

время  вращения  режущего  механизма  он

отключается и останавливается.

3  =  Кнопка “вперед“ (рис. 1)

  Эта

кнопка имеет две функции:

a)

  При  коротком  нажатии  на  эту  кнопку

режущий  механизм  вращается  несколько

секунд  вперед,  напр.,  чтобы  вывести

из  механизма  оставшиеся  обрезки.

Одновременно светится встроенный СИД-

индикатор  .

b)

  Если держать эту кнопку нажатой примерно

2  секунды,  то  режущий  механизм

постоянно  вращается  вперед,  и  машину

можно загружать. Одновременно светится

встроенный СИД-индикатор  .

4  =  Кнопка “назад“ (рис. 1)

  При нажатии на эту кнопку режущий механизм

коротко  вращается  назад.  Одновременно

светится встроенный СИД-индикатор  .

5  =  Световой затвор

  (вращение вперед) (рис. 3)

  Запускает

процесс

измельчения,

как

только  в  одну  из  обеих  входных  шахт  будет

введен  материал.  Одновременно  светится

встроенный  СИД-индикатор

  кнопки

“вперед“.

6  =  Контрольный указатель (рис. 1)

  “Затор

материала

в

приборе“

/

“Параллельный

ввод

материала“

/

“Световой  затвор  закрыт  при  открытой

двери или при включении“

Действия

при

включении

указателя

указаны

соответственно

в

рубрике

“НЕИСПРАВНОСТИ“.

a)

“Затор материала в приборе“



Светится

при

избыточном

вводе

материала в режущий узел. Режущий узел

блокируется,  затем  коротко  вращается

назад  и  останавливается.  Электромотор

отключается.

b)

“Параллельный ввод материала“



Светится,

если

материал

вводится

одновременно в обе шахты. Режущий узел

останавливается, затем коротко вращается

назад и стоит. Электромотор отключается.

c)

“Световой затвор закрыт

    при открытой дверце“



Светится,  если  при  открывании  двери  в

одной из обеих входных шахт еще находится

материал. Режущий узел останавливается.

Электромотор отключается.

d)

“Световой затвор закрыт

    при включении“



Светится,  если  при  включении  прибора  в

одной  из  обеих  входных  шахт  находится

материал.

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

Измельчитель  ни  в  коем  случае  нельзя

использовать  как  сидение  или  опору

для  ног.  Можно  получить  травмы  при

разрушении прибора!

ВКЛЮЧЕНИЕ МАШИНЫ:

Для  включения  машины  в  режим  “Готов  к  работе“

действуйте следующим образом:

-  Коротко  нажать  функциональный  переключатель

(2).

-  СИД-индикатор   функционального переключателя

(2) светится в положении “Готов к работе“.

-  Прибор можно загружать.

ВВОД МАТЕРИАЛА:

Ввести  бумагу  в  шахту  загрузки

  (12)  (рис.  3)

режущего механизма.

Другие  носители  информации

  (CD,  DVD  или

кредитные  карточки)  по  отдельности  в  специальную

шахту  для  CD/DVD  (13)  (рис.  3)  к  другому  режущему

механизму.

Машина  автоматически  включает  движение  вперед

и  втягивает  материал,  а  по  окончании  измельчения

автоматически отключается.

Во  время  ввода  бумаги  одновременно

вводить  CD/DVD  нельзя,  как  и  наоборот,

бумагу при измельчении CD/DVD!

Замечание:

для  измельчения  прозрачных  пленок

прибор  нужно  вручную  включить  на  движение  вперед

(примерно 2 секунды держать нажатой кнопку движения

вперед (3)).

Коротким  нажатием  функционального  переключателя

(2)  (функция  “стоп“)  измельчение  можно  в  любой

момент  остановить.  Для  продолжения  работы  снова

держать нажатой кнопку движения вперед (3) около 2

секунд.

Без  ввода  материала  машина  автоматически

отключается через примерно 5 минут.

Никогда  не  вводите  в  прибор  материала

больше, чем это указано в “ТЕХНИЧЕСКИХ

ДАННЫХ“!

Если  в  режущий  механизм  все  же  попадет

слишком  много  материала,  см.  действия  в

раздела  “НЕИСПРАВНОСТИ“  часть  “ЗАТОР

МАТЕРИАЛА В ПРИБОРЕ“.

Для  правильной  утилизации  отходов  в  приборе

имеется два отдельных сборника обрезков.

ОПОРОЖНЕНИЕ МЕШКА

ДЛЯ СБОРА БУМАГИ (рис. 4):

Когда  мешок  для  сбора  бумаги  заполнен,  прибор

отключается.  Загорается  контрольный  индикатор

(11). Действуйте следующим образом:

-  Открыть дверцу. Загорается контрольный индикатор

 (8). Если в одной из приемных шахт еще остался

материал, то дополнительно загорается контрольный

индикатор

 (6).

-  Вытянуть  мешок  с  бумагой  (14)  вместе  с  рамой  из

нижней  части  корпуса,  снять  мешок  и  опорожнить

его. Контрольный индикатор   (11) гаснет.

-  Пустой  мешок  повесить  на  раму  и  задвинуть  в

нижнюю часть корпуса. Закрыть дверцу Контрольный

индикатор   (8) гаснет.

-  Если  светится  контрольный  индикатор

  (6)

,

то  нажмите  коротко  кнопку  движения  вперед

(3).  Оставшийся  в  приемной  шахте  материал

измельчается и индикатор гаснет.

Замечание:

  прибор  работает  только  при  закрытой

дверце!

ОПОРОЖНЕНИЕ ЕМКОСТИ ДЛЯ CD/DVD (рис. 4):

Замечание:

 контроль заполнения емкости и включение

указателя “Емкость для CD заполнена“ осуществляется

подсчетом циклов резки.

При  достижении  запрограммированного  числа

(примерно  20  штук)  вводимых  CD/DVD  прибор

отключается и загорается контрольный индикатор

(10).

Действуйте следующим образом:

-  Открыть дверцу. Загорается контрольный индикатор

 (8), а СИД-указатель   кнопки движения вперед

(3) и контрольный индикатор

 (10)

мигают

.

-  Снять  емкость  (14)  с  внутренней  стороны  двери  и

опорожнить его.

-  Коротко  нажать  кнопку  движения  вперед  (3),

чтобы  квитировать  опорожнение  емкости  для  CD/

DVD.  Процесс  подсчета  снова  начинается  с  нуля.

Контрольный индикатор

 (10) и СИД-указатель

кнопки движения вперед (3) гаснут.

-  Пустую емкость снова повесить на дверь и закрыть

ее.

Замечание:

  машина  работает  только  при  закрытой

двери!

ДИНАМИЧЕСКИЙ УКАЗАТЕЛЬ НАГРУЗКИ:

Чтобы  предотвратить  затор  материала  и  обеспечить

непрерывное  и  эффективное  уничтожение  носителей

информации, во время процесса измельчения степень

текущей  нагрузки  мотора  указывается  рассеянным

цветным светом в шахте ввода:

Зеленый свет:

нагрузка < 50%

Желтый свет:

нагрузка 50 - 75%

Красный свет:

нагрузка 75 - 100%

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ:

7  =  Контрольный указатель (рис. 1)

  “Смазать режущий механизм“

Загорается,  когда  должен  быть  смазан  режущий

механизм  исполнения  Cross-Cut.  После  смазывания

необходимо  квитировать  выполнение  нажатием

кнопки  обратного  хода  (4)  (см.  описание  в  разделе

“ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ

РЕЖУЩЕГО

МЕХАНИЗМА“).

8  =  Контрольный указатель (рис. 1)

  “Дверь открыта“ / “Неисправность двери“

a)

“Дверь открыта“



Загорается,  если  открыта  дверца  нижнего  шкафа.

Машина  автоматически  отключается  и  не  может

быть включена, пока не будет закрыта дверь.

b)

“Электрическая неисправность“

    Мигает

при  неисправности  электрики  датчиков

дверцы.  Прибор  отключается.  В  таком  случае

обратитесь, пожалуйста, в Ваш специализированный

магазин.

9  =  Контрольный указатель (рис. 1)

  “Перегрузка мотора“ /

  “Электрическая неисправность“

Действия  при  свечении  этого  индикатора  описаны  в

разделе “НЕИСПРАВНОСТИ“.

a)

“Защита мотора“



Загорается,  если  электромотор  перегружен  и

отключился.  До  охлаждения  мотора  машина  не

может быть включена.

  b)  “Электрическая неисправность“



Мигает

  при  неисправности  электроники  на  плате

управления. Одновременно мигает СИД-индикатор

  функционального  переключателя  (2).  Прибор

отключается.  Обратитесь,  пожалуйста,  в  Ваш

специализированный магазин.

10  =  Контрольный указатель

  “Накопитель CD/DVD заполнен“ (рис. 1)

  Загорается,  если  емкость  для  разрезанных  CD/DVD

заполнена  и  должна  быть  опорожнена.  Режущий

механизм  для  измельчения  CD/DVD  отключается.

Опорожнениe  емкости  для  CD/DVD  необходимо

квитировать нажатием кнопки “Вперед“ (3).

Замечание:

  режущий  механизм  для  измельчения

бумаги может использоваться дальше.

11  =  Контрольный указатель

  “Мешок для сбора бумаги полон“ (рис. 1)

  Загорается, если мешок для сбора бумаги наполнился

и  должен  быть  опорожнен.  Режущий  механизм  для

измельчения бумаги отключается.

Замечание:

 режущий механизм для измельчения CD/

DVD может использоваться дальше.

12  =  Шахта для ввода бумаги (рис. 3)

13  =  Шахта для ввода CD/DVD (рис. 3)

14  =  Мешок для сбора бумаги (рис. 4)

15  =  Емкость для разрезанных CD/DVD (рис. 4)

16  =  Бачок для масла (рис. 6)

120SC2 120CC3 120CC4 120CC5 120CC6

3

9

10

11

4

6

7

8

2

15

14

16

12

13

5

90134 9 08/13

51

RUS

ЭКСПЛУАТАЦИЯ

Påc. 1

Påc. 3

Påc. 4

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

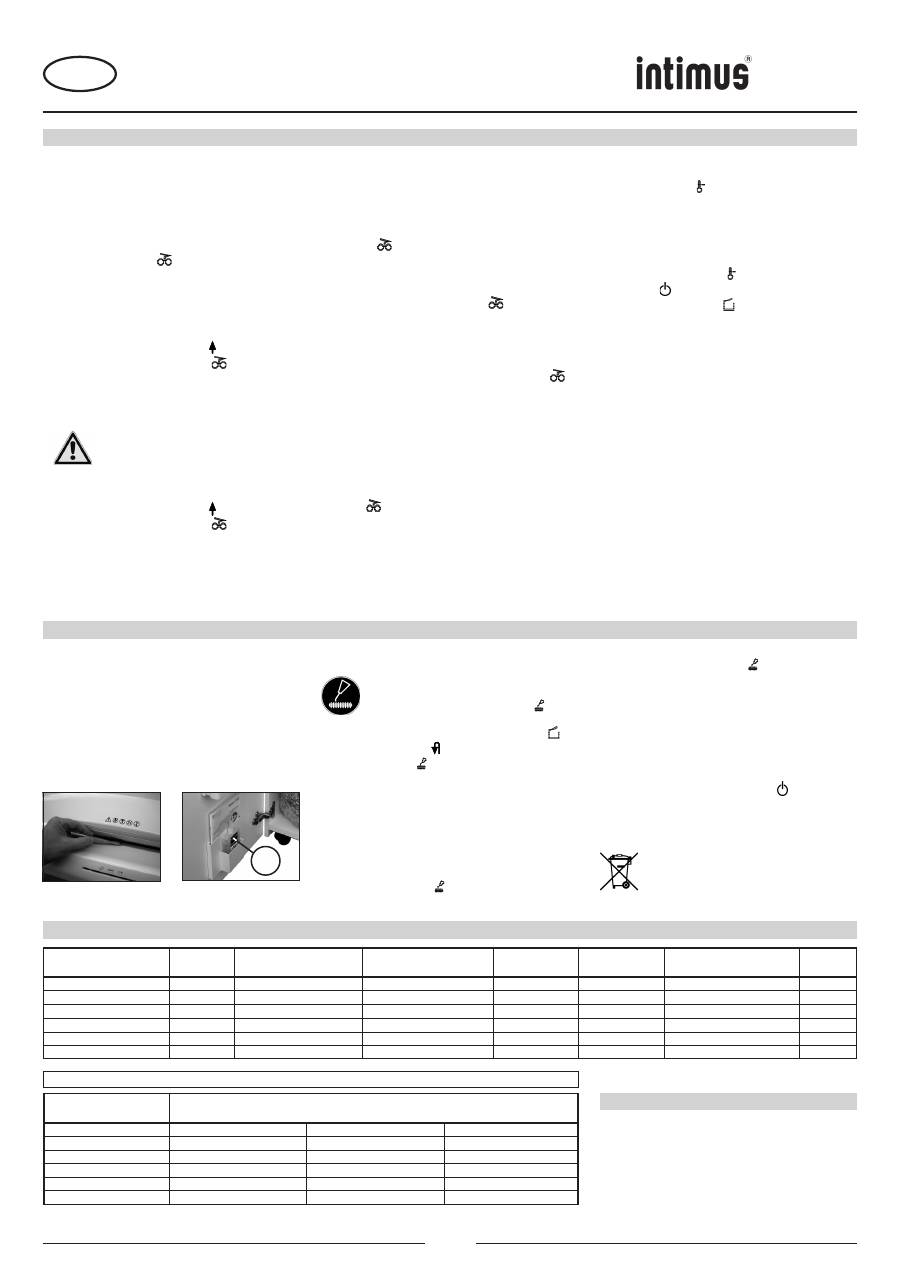

ЗАТОР МАТЕРИАЛА В ПРИБОРЕ:

(функция автореверса)

Если  в  результате  ввода  избытка  материала  образуется

затор, прибор реагирует следующим образом:

-  Режущий  механизм  блокируется,  затем  коротко

вращается  назад  (чтобы  освободить  материал)  и

останавливается.  Мотор  отключается.  Загорается

контрольный указатель

 (6).

Действуйте следующим образом:

Затор материала в шахте для ввода бумаги (12)

-  Выньте выведенную назад бумагу.

-  Режущий  механизм  теперь  автоматически  вращается

вперед и измельчает остатки бумаги. Во время движения

вперед  светится  СИД-индикатор    кнопки  движения

вперед (3). Контрольный индикатор

 (6) гаснет.

-  Продолжить  измельчение  с  меньшим  количеством

бумаги.

Затор материала в шахте для ввода CD/DVD (13)

-  Вынуть выведенный назад материал.

Вынимайте  материал  осторожно,  там

могут быть опасные острые края!

-  Оставшийся  материал  будет  автоматически  втянут  к

режущему механизму и измельчен. Во время вращения

вперед  светится  СИД-индикатор    кнопки  движения

вперед (3). Контрольный индикатор

 (6) гаснет.

-  После  прохождения  остатков  материала  продолжайте

измельчение с правильной дозировкой.

-  При  необходимости  переключайте  режущий  механизм

для движения попеременно вперед и назад, пока остаток

материала не будет полностью измельчен.

ПАРАЛЛЕЛЬНЫЙ ВВОД МАТЕРИАЛА:

Если в обе шахты будет одновременно введен материал, то

машина реагирует следующим образом:

-  Режущий  механизм  блокируется,  затем  коротко

вращается  назад  (освобождение  материала)  и

останавливается. Мотор останавливается. Контрольный

указатель

 (6) загорается.

-  Выньте материал из одной из шахт.

-  Нажмите коротко кнопку движения вперед (3). Материал

в  другой  шахте  будет  втянут  в  режущий  механизм  и

измельчен. Контрольный указатель

 (6) гаснет.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ ПРИ ОТКРЫТОЙ ДВЕРИ

Если при открывании двери в одной из двух шахт загрузки

еще находится материал, то мотор отключается и режущий

механизм останавливается. Контрольный указатель

 (6)

загорается.

Закройте  дверь  и  квитируйте  это  состояние  коротким

нажатием  кнопки  движения  вперед  (3).  Оставшийся

материал подается в режущий механизм и измельчается.

СВЕТОВОЙ ЗАТВОР ЗАКРЫТ ПРИ ВКЛЮЧЕНИИ:

Если при включении машины в одной из двух шахт загрузки

еще  находится  материал,  то  загорается  контрольный

указатель

 (6).

Выньте  материал  и  квитируйте  это  состояние  коротким

нажатием кнопки движения вперед (3).

ЗАЩИТА МОТОРА:

При  перегрузке  мотора  он  отключается.  Загорается

контрольный указатель   (9).

После перерыва для охлаждения, 25-40 минут (в зависимости

от модели и температуры в помещении) можно снова включить

прибор.

ЭЛЕКТРИЧЕСКАЯ НЕИСПРАВНОСТЬ:

Если

контрольный  указатель    (9)  мигает  вместе  с  СИД  -

индикатором

  функционального  переключателя  (2),  или

только контрольный указатель   (8), то имеется неисправность

электроники. Прибор в этом случае работать не будет.

Обратитесь, пожалуйста, в Ваш специализированный магазин.

ПРОВЕРКИ ПРИ НАРУШЕНИЯХ:

Если прибор не работает, проверьте следующее:

-  Включен ли в розетку

сетевой штекер

?

-  Закрыта ли

дверца

?

-  Не переполнен ли

мешок для сбора бумаги

?

  Действуйте по инструкции, раздел “ОПОРОЖНЕНИЕ МЕШКА

ДЛЯ СБОРА БУМАГИ“.

-  Не переполнен ли

сборник для CD/DVD

?

  Действуйте  по  инструкции,  раздел  “ОПОРОЖНЕНИЕ

ЕМКОСТИ ДЛЯ CD/DVD“.

-  Не образовался ли

затор материала

 в приборе?

  Действуйте  по  инструкции,  раздел  “ЗАТОР  МАТЕРИАЛА  В

ПРИБОРЕ“.

-  Не перегружен ли

мотор

?

  См. раздел “ЗАЩИТА МОТОРА“.

Если это не поможет, то обратитесь, пожалуйста, в Ваш

специализированный магазин.

120SC2 120CC3 120CC4 120CC5 120CC6

16

90134 9 08/13

-  Нажать кнопку обратного движения (4) и держать нажатой, пока

не погаснет контрольный указатель   (7).

-  Закрыть дверь.

Режущий  механизм  автоматически  проводит  цикл  очистки

(движение  вперед-назад)  и  отключается.  Машина  снова  готова

к  работе.  В  случае  заказа  нужного  специального  масла  прочтите

раздел “ОСОБЫЕ ПРИНАДЛЕЖНОСТИ“.

АВТОМАТИКА ДЛЯ ЭКОНОМИИ ЭЛЕКТРОЭНЕРГИИ:

Если  прибор  не  используется,  то  примерно  через  5  минут  он

автоматически отключается. СИД - индикатор   функционального

переключателя  (2)  “Готов  к  работе“  гаснет.  Для  повторного

включения нажмите коротко функциональный переключатель.

УТИЛИЗАЦИЯ ПРИБОРА:

По  окончании  срока  службы  машины  утилизируйте

ее  в  соответствии  с  правилами  защиты  окружающей

среды. Не выбрасывайте детали машины и ее упаковки

с домашним мусором.

52

RUS

* Расчет на 11-й формат бумаги (DIN A4) 70 г/м

2

 приi 230 В/50 Гц

Модель

Данные сети электропитания

Напряжение/частота • расход тока • мощность

intimus 120SC2

220-230В/50Гц • 7,8 A • 1,8 кВт  115-125В/60Гц • 12,0 A • 1,4 кВт  100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120SC2

220-230В/50Гц • 7,8 A • 1,8 кВт  115-125В/60Гц • 12,0 A • 1,4 кВт  100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120CC3

220-230В/50Гц • 7,8 A • 1,8 кВт  115-125В/60Гц • 12,0 A • 1,4 кВт  100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120CC4

220-230В/50Гц • 7,8 A • 1,8 кВт  115-125В/60Гц • 12,0 A • 1,4 кВт  100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120CC5

220-230В/50Гц • 7,8 A • 1,8 кВт  115-125В/60Гц • 12,0 A • 1,4 кВт  100В/50/60Гц • 18,0 A • 1,8 кВт

intimus 120CC6

220-230В/50Гц • 7,8 A • 1,8 кВт  115-125В/60Гц • 12,0 A • 1,4 кВт  100В/50/60Гц • 18,0 A • 1,8 кВт

Модель

Тип

Ширина разрезаемой  Производительность  Рабочая ширина  Уровень шума

Размеры

Вес

бумаги / CD,DVD

бумаги / CD,DVD

Ш x Г x В

intimus 120SC2

227-6S

5,8 мм / 8 мм

35-38 листов* / 1 штука

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

46 кг

intimus 120SC2

227-4S

3,8 мм / 8 мм

31-33 листов* / 1 штука

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

46 кг

intimus 120CC3

227-4C

3,8x36 мм / 8 мм

23-25 листов* / 1 штука

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

47 кг

intimus 120CC4

227-2C

1,9x15 мм / 8 мм

15-17 листов* / 1 штука

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

47 кг

intimus 120CC5

227-1C

0,8x12 мм / 8 мм

10-12 листов* / 1 штука

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

47 кг

intimus 120CC6

227-1CF

0,8x4,5 мм / 8 мм

7-8 листов* / 1 штука

310 мм

около 57 дБ (A)

535 x 395 x 980 мм

47 кг

ТЕХНИЧЕСКИЕ ДАННЫЕ

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Наименование

№ для заказа

Пластиковый мешок, 440x330x950x0,05 мм

99977

Масленка, 110 мл

88035

Замечание:

для

заказа

специальных

принадлежностей  и  запасных  частей  обращайтесь  в

Ваш специализированный магазин.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УТИЛИЗАЦИЯ

НЕИСПРАВНОСТИ

Påc. 5

Påc. 6

ОЧИСТКА ФОТОЭЛЕМЕНТА (рис. 5):

Если  частицы  бумаги  застрянут  во  впускной  прорези  (напр.,

после затора бумаги), то не исключено, что прибор долго не будет

отключаться из-за “закрытого“ светового затвора.

Вы  можете  удалить  обрезки  или  очистить  фотоэлемент,  если

введете в режущий механизм еще один лист бумаги, или включите

обратный ход машины кнопкой вращения назад и кратко протрете

кисточкой оба “глаза“ фотоэлемента.

ТЕХНИЧЕСКОЕ  ОБСЛУЖИВАНИЕ  РЕЖУЩЕГО  МЕХАНИЗМА

(ТИПА CROSS-CUT):

Режущие  механизмы  типа

CROSS

-

Cut  необходимо

после определенного времени работы смазывать.

Если  загорится  контрольный  указатель

  (7),  то

действуйте следующим образом:

Откройте  дверцу.  Загорается  контрольный  указатель

  (8),

мигают

  СИД  –  индикатор

  кнопки  обратного  движения  (4)  и

контрольный  указатель    (7).  Выньте  из  крепления  на  дверце

бачок с маслом (16) (рис. 6) и снова закройте дверь.

Распределите  на  листе  бумаги  немного  масла  и  введите  его  в

шахту для бумаги (12).

Листок втягивается и масло попадает в режущий механизм.

Замечание:  чтобы  контрольный  указатель  погас,  после

смазывания  нужно  квитировать  действие  следующим

образом:

-  Открыть  дверь  настолько,  чтобы  загорелся  контрольный

указатель (8). Индикаторы   (7) и (4) мигают.

Перевод оригинальной инструкции по эксплуатации

Übersetzung der Originalbetriebsanleitung

  предоxранитель

 (плавкий)

:

220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

120SC2 120CC3 120CC4 120CC5 120CC6

90134 9 08/13

53

120SC2 120CC3 120CC4 120CC5 120CC6

90134 9 08/13

54

120SC2 120CC3 120CC4 120CC5 120CC6

90134 9 08/13

55

90134 9 08/13

Dieses Papier ist aus 100 % Altpapier ohne optische Aufheller hergestellt

This paper made from 100 % unbleached recycled paper

Papier recyclable à 100 %

International Network

Headquarters

USA

MARTIN YALE Industries

☏

   +1 / 260 563-0641

251 Wedcor Avenue

fax   +1 / 260 563-4575

Wabash, IN 46992

info@martinyale.com

www.martinyale.com

Germany

MARTIN YALE INTERNATIONAL GmbH

☏

   +49 / (0) 7544 60-0

Bergheimer Straße 6-12

fax   +49 / (0) 7544 60-248

88677 Markdorf / Bodensee

vertrieb@martinyale.de

www.martinyale.de, www.intimus.com

Branch Offices

South Africa

MARTIN YALE Africa

☏

   +27 / (0) 11 838 72 81

Unit B3 Mount Royal Business Park

fax   +27 / (0) 11 838 73 22

657 James Street, Halfway House

sales@martinyale.co.za

Marshall Town, Johannesburg

P. O. BOX 1291, Houghton 204

www.martinyale.co.za

United Kingdom

MARTIN YALE International

☏

  +44 / (0) 1293 44 1900

Unit C 2 The Fleming Centre, Fleming Way

fax   +44 / (0) 1293 61 11 55

Crawley, West Sussex, RH10 9NN

enquiries@intimus.co.uk

www.intimus.co.uk

France

MARTIN YALE International S.A.R.L.

☏

   +33 / (1) 70 00 69 00

40 Avenue Lingenfeld

fax   +33 / (1) 70 00 69 24

77200 Torcy

contact@martinyale.fr

www.martinyale.fr

Spain

MARTIN YALE Ibérica S.L.

☏

   +34 / 9 02 22 31 31

Avenida de la Platja, 120 bajos

fax   +34 / 9 02 22 31 32

08930 Sant Adrià de Besòs, Barcelona

info@martinyale.es

www.martinyale.es

Italy

MARTIN YALE Italia srl

info@martinyale.it

Via A. Manzoni, 37

20900 Monza (MB)

www.martinyale.it

Sweden

MARTIN YALE Nordic AB

☏

   +46 / 8 556 165 80

Rotebergsvägen 1

fax   +46 / 8 748 02 85

192 78 Sollentuna

info@martinyale.se

www.martinyale.se

P.R. China

MARTIN YALE International Trading (Beijing)

☏

   +86 / 10 844 710 71 / 72 / 73

Room 260D, C Building

fax   +86 / 10 844 710 75

Guojiang no.2 Dong Sanhuan Bei Lu

my_beijing@martinyale.com.cn

Chaoyang District, Beijing 100027, PRC

www.martinyale.com.cn
