ASRock h81m: 1 简介

H81M

1 简介

感谢您购买 ASRock H81M 主板，这是按照 ASRock 一贯严格质量控制标准生产的

性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和 BIOS 软件可能已更新，因此，本文档的内容可能会随时更改，恕

不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我

们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站

以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU

支持列表。ASRock 网站 http://www.asrock.com。

简体中文

1.1 包装清单

• ASRock H81M 主板（Micro ATX 规格尺寸）

• ASRock H81M 快速安装指南

• ASRock H81M 支持光盘

• 2 x 串行 ATA (SATA) 数据线（选购）

• 1 x I/O 面板

127

1.2 规格

平台

• Micro ATX 规格尺寸

• 全固态电容器设计

TM

CPU

• 支持 LGA1150 封装第 4 代 Intel® Core

i7 / i5 / i3 / Xeon® /

Pentium® / Celeron®

• 4 电源相设计

• 支持 Intel® Turbo Boost 2.0 技术

简体中文

芯片集

• Intel® H81

内存

• 双通道 DDR3 内存技术

• 2 x DDR3 DIMM 槽

• 支持 DDR3 1600/1333/1066 非 ECC，非缓冲内存

• 支持系统内存容量： 16GB

（见“注意”）

• 支持 Intel® Extreme Memory Prole (XMP)1.3/1.2

扩充槽

• 2 x PCI Express 2.0 x16 槽 (PCIE1: x16 模式；PCIE2: x4 模式 )

• 2 x PCI 槽

TM

TM

• 支持 AMD Quad CrossFireX

和 CrossFireX

图形

• 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视

效和 VGA 输出。

• 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采

用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel®

TM

TM

InTru

3D、Intel® Clear Video HD 技术、Intel® Insider

、

Intel® HD Graphics 4600

• Pixel Shader 5.0、DirectX 11.1

• 最大共享内存 1792MB

• 三个 VGA 输出选项： D-Sub、DVI-D 和 HDMI

• 支持 HDMI 技术，60Hz 时最大分辨率达 1920x1200

• 支持 DVI-D，60Hz 时最大分辨率达 1920x1200

128

H81M

• 支持 D-Sub，60Hz 时最大分辨率达 1920x1200

• 通过 HDMI（需要符合规格的 HDMI 监视器）支持 Auto Lip

Sync、Deep Color (12bpc), xvYCC 和 HBR（高位速率音频）

• 通过 DVI-D and HDMI 端口支持 HDCP 功能

• 通过 DVI-D 和 HDMI 端口支持全高清 1080p Blu-ray (BD)

播放。

音频

• 具有内容保护功能的 7.1 CH 高清音频（Realtek ALC892 音

频编解码器）

• 优质 Blu-ray 音频支持

LAN

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s

简体中文

• Qualcomm® Atheros® AR8171

• 支持 Qualcomm® Atheros® 网上安全唤醒技术

• 支持 Wake-On-LAN（网上唤醒）

• 支持高能效以太网 802.3az

• 支持 PXE

后面板 I/O

• 1 x PS/2 键盘端口

• 1 x D-Sub 端口

• 1 x DVI-D 端口

• 1 x HDMI 端口

• 1 x 光学 SPDIF 输出端口

• 4 x USB 2.0 端口

• 2 x USB 3.0 端口

• 1 x RJ-45 LAN 端口，带 LED（ACT/LINK LED 和 SPEED

LED）

• 高清音频插孔 : 后扬声器 / 中央 / 低音 / 线路输入 / 前扬声

器 / 麦克风

129

存储

• 2 x SATA3 6.0 Gb/s 接口，支持 NCQ、AHCI 和“热插拔”

功能

• 2 x SATA2 3.0 Gb/s 接口，支持 NCQ、AHCI 和“热插拔”

功能

接口

• 1 x IR 接脚

• 1 x 打印端口接脚

• 1 x COM 端口接脚

• 1 x 机箱侵入接脚

简体中文

• 1 x TPM 接脚

• 2 x CPU 风扇接口 (1 x 4 针 , 1 x 3 针 )

• 2 x 机箱风扇接口 (1 x 4 针 , 1 x 3 针 )

• 1 x 电源风扇接口 (3 针 )

• 1 x 24 针 ATX 电源接口

• 1 x 8 针 12V 电源接口

• 1 x 前面板音频接口

• 1 x SPDIF 输出接口

• 2 x USB 2.0 接脚（支持 4 个 USB 2.0 端口）

• 1 x Etron EJ168A 的 USB 3.0 接脚（支持 2 个 USB 3.0 端口）

BIOS 功能特点

• 32Mb AMI UEFI Legal BIOS，具有多语言 GUI 支持

• ACPI 1.1 兼容唤醒事件

• SMBIOS 2.3.1 支持

• CPU、DRAM、PCH 1.05V、PCH 1.5V 电压多次调整（Voltage

Multi-adjustment）

支持光盘

• 驱动程序、实用程序、防病毒软件（试用版）、CyberLink

MediaEspresso 6.5 试用版、Google Chrome 浏览器和工具

栏、Start8、Intel® Extreme Tuning Utility (IXTU)

硬件监控

• CPU/ 机箱温度感测

• CPU/ 机箱 / 电源风扇转速计

• CPU/ 机箱静音风扇（可以按照 CPU 温度自动调整机箱风

扇速度）

• CPU/ 机箱风扇多种速度控制

130

H81M

• CASE OPEN（机箱打开）检测

• 电压监控： +12V、+5V、+3.3V、CPU Vcore

操作系统

• Microso® Windows® 8 / 8 64-bit / 7 / 7 64-bit 兼容

认证

• FCC、CE、WHQL

• ErP/EuP 支持（需要支持 ErP/EuP 的电源）

* 有关详细产品信息，请访问我们的网站： http://www.asrock.com

简体中文

须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用

第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造

成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的

损坏概不负责。

由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作系

统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock

XFast RAM 来利用 Windows® 不能使用的内存。

131

1.3 跳线设置

此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这些

针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针脚 1 和

针脚 2“上，它们短接”。

简体中文

清除 CMOS 跳线

(CLRCMOS1)

清除 CMOS默认

（见第 1 页，第 12 个）

CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设

置，请关闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将

CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是，请勿在更新 BIOS 后立即清

除 CMOS。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必须先启动系统，

并在关闭后再执行清除 CMOS 操作。请注意，密码、日期、时间和用户默认配置

文件只在卸下 CMOS 电池后才会被清除。

如果您清除 CMOS，机箱打开会被检测到。请将 BIOS 选项“Clear Status”（清除

状态）调整为清除前一个机箱侵入状态的记录。

132

H81M

1.4 板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到

这些接脚和接口上将会对主板造成永久性损坏。

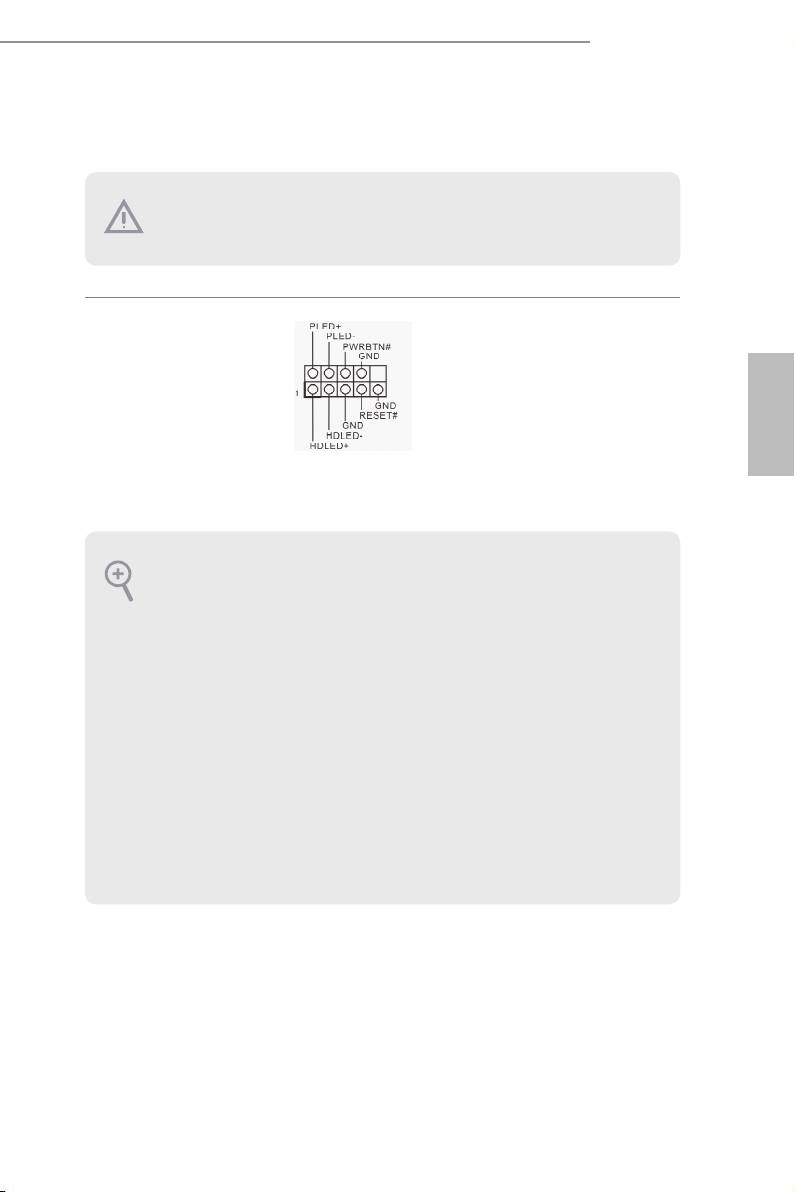

系统面板接脚

按照下面的针脚分配，将

(9 针 PANEL1)

机箱上的电源开关、重置

见第 1 页，第 13 个）

开关和系统状态指示灯

连接到此接脚。在连接线

缆前请记下正负针脚。

简体中文

PWRBTN ( 电源开关 ):

连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。

RESET ( 重置开关 ):

连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重

置开关重新启动计算机。

PLED（系统电源 LED）：

连接到机箱前面板上的状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/

S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。

HDLED（硬盘活动指示灯）：

连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此

LED 亮起。

前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、

电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，

确保连线分配和针脚分配正确匹配。

133

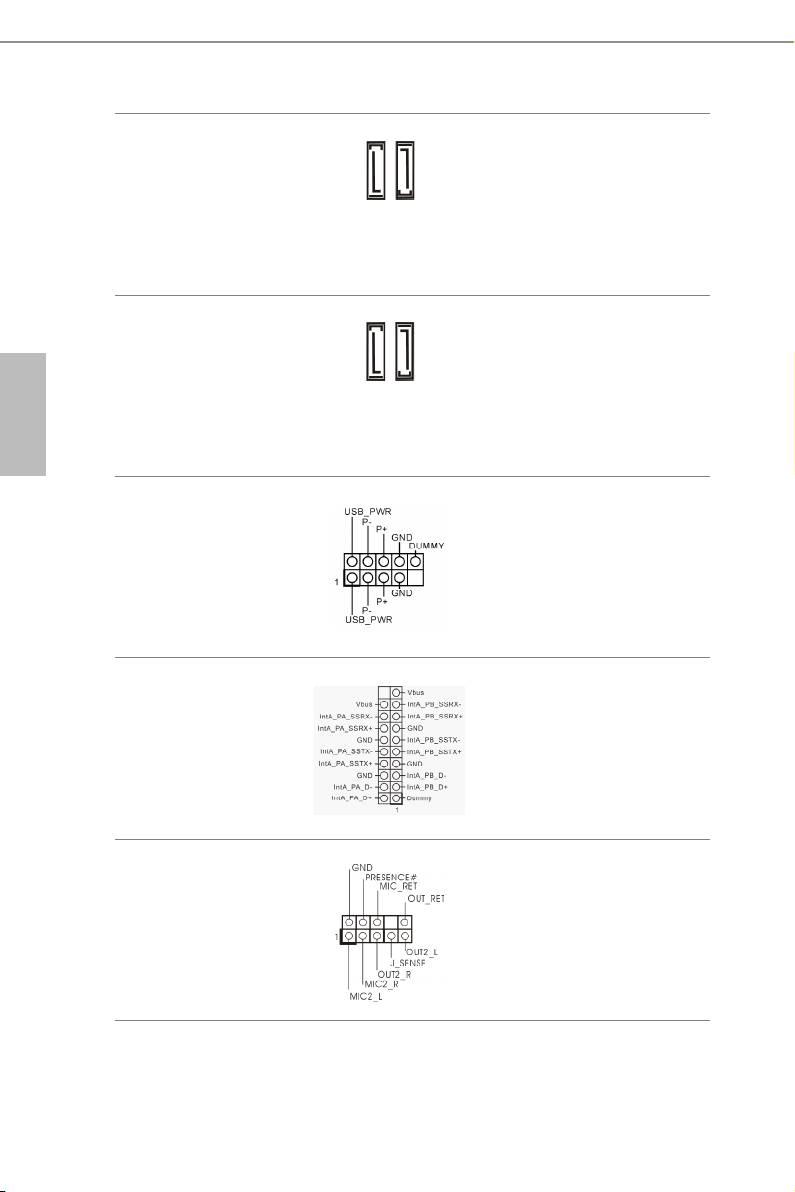

串行 ATA2 接口

这两个 SATA2 接口支持

(SATA_4:

最高 3.0 Gb/s 数据传输

见第 1 页， 第 8 个）

SATA_5

SATA_4

速率的内部存储设备的

(SATA_5:

SATA 数据线。

见第 1 页， 第 7 个）

串行 ATA3 接口

这两个 SATA3 接口支持

(SATA_0:

最高 6.0 Gb/s 数据传输

简体中文

SATA_1

SATA_0

见第 1 页， 第 9 个）

速率的内部存储设备的

(SATA_1:

SATA 数据线。

见第 1 页， 第 10 个）

USB 2.0 接脚

除 I/O 面板上的四个

(9 针 USB6_7)

USB 2.0 端口外，此主板

（见第 1 页，第 15 个）

上还有两个接脚。每个

(9 针 USB8_9)

USB 2.0 接脚可以支持两

（见第 1 页，第 16 个）

个端口。

USB 3.0 接脚

除 I/O 面板上的两个

(19 针 USB3_2_3)

USB 3.0 端口外，此主板

（见第 1 页，第 11 个）

上还有一个接脚。每个

USB 3.0 接脚可以支持两

个端口。

前面板音频接脚

此接脚用于将音频设备

(9 针 HD_AUDIO1)

连接到前音频面板。

（见第 1 页，第 23 个）

134

H81M

1.

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请

按照我们的手册和机箱手册的说明安装系统。

2.

如果您使用 AC’97 音频面板，请按照以下步骤安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L.

B。将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L.

C。将接地端 (GND) 连接到接地端 (GND)。

D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC’97 音频面

板连接它们。

E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）选项

卡，调整 “Recording Volume”（录音音量）。

简体中文

机箱扬声器接脚

请将机箱扬声器连接到

(4 针 SPEAKER1)

此接脚。

见第 1 页，第 14 个）

SPDIF 输出接口

请使用线缆将 HDMI

(2 针 SPDIF_OUT1)

VGA 卡的 SPDIF_OUT

见第 1 页，第 24 个）

接口连接到此接脚。

机箱和电源风扇接口

请将风扇线连接到风扇

(4 针 CHA_FAN1)

接口并使黑线匹配接地

见第 1 页，第 197 个）

针脚。

(3 针 CHA_FAN2)

见第 1 页，第 25 个）

(3 针 PWR_FAN1)

见第 1 页，第 4 个）

135
