ASRock h81m: 1 はじめに

1 はじめに

アスロックの一貫した厳格な品質管理の下で製造された信頼性の高いマザー

ボードであるアスロック H81M マザーボードをお買い上げいただきありがとうご

ざいます。 アスロックの品質と耐久性の取り組みに準拠した堅牢な設計を持つ、

優れたパフォーマンスを提供します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュ

アルの内容は予告なしに変更することがあります。 このマニュアルの内容に変更

があった場合には、更新されたバージョンは、予告なくアスロックのウェブサイト

から入手できるようになります。 このマザーボードに関する技術的なサポートが

必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参

照ください。 アスロックのウェブサイトでは、最新の VGA カードおよび CPU サポー

ト一覧もご覧になれます。 アスロックウェブサイト http://www.asrock.com.

日本語

1.1 パッケージの内容

• アスロック H81M マザーボード（マイクロ ATX フォームファクター）

• アスロック H81M クイックインストールガイド

• アスロック H81M サポート CD

• 2 x シリアル ATA（SATA）データケーブル（オプション）

• 1 x I/O パネルシールド

116

H81M

1.2 仕様

プラットフォー

• マイクロ ATX フォームファクター

ム

• オール固体コンデンサー設計

TM

CPU

• LGA1150 パッケージでは、第 4 世代の Intel® Core

i7 / i5 /

i3 / Xeon® / Pentium® / Celeron® をサポート

• 4 電源フェーズ設計

• Intel® ターボブースト 2.0 テクノロジーをサポート

チップセット

• Intel® H81

メモリ

• デュアルチャンネル DDR3 メモリテクノロジー

• 2 x DDR3 DIMM スロット

• DDR3 1600/1333/1066 ECC なし、アンバッファードメモリを

サポート

• システムメモリの最大容量： 16GB

日本語

（注意を参照）

• Intel® エクストリームメモリプロファイル（XMP）1.3/1.2 をサ

ポート

拡張スロット

• 2 x PCI Express 2.0 x16 スロット（PCIE1： x16 モード、

PCIE2： x4 モード）

• 2 x PCI スロット

TM

TM

• AMD Quad CrossFireX

と CrossFireX

をサポート

グラフィックス

• Intel®HDグラフィックス内蔵ビジュアルおよびVGA出力は、

GPU に統合されたプロセッサーのみでサポートされます。

• Intel®HD グラフィックス内蔵ビジュアルをサポート： AVC、

MVC (S3D)、MPEG-2 フル HW エンコード 1 の Intel® Quick

TM

Sync Video、Intel® InTru

3D、Intel® クリアビデオ HD テク

TM

ノロジー、Intel® インサイダー

、Intel® HD グラフィックス

4600

• ピクセルシェーダー 5.0、DirectX 11.1

• 最大共有メモリ 1792MB

• 3 つの VGA 出力オプション： D-Sub、DVI-D、HDMI

• HDMI テクノロジーをサポート。 最大解像度 1920x1200

@60Hz

• DVI-D をサポート。 最大解像度 1920x1200 @60Hz

117

• D-Sub をサポート。 最大解像度 1920x1200 @60Hz

• HDMI（HDMI 準拠のモニターが必要）では、オートリップ

シンク、ディープカラー（12bpc）、xvYCC、HBR（高ビットレ

ートオーディオ）をサポート

• DVI-D と HDMI ポートで、HDCP 機能をサポート

• DVI-D と HDMI ポートで、フル HD 1080p ブルーレイ (BD)

再生をサポート

音声

• 7.1 CH HD オーディオ、コンテンツプロテクション付き

（Realtek ALC892 オーディオコーデック）

• プレミアムブルーレイオーディオサポート

LAN

• PCIE x1 ギガビット LAN 10/100/1000 Mb/ 秒

• クアルコム ® アセロス ® AR8171

日本語

• クアルコム ® アセロス ® セキュリティウェイクオンインターネ

ットテクノロジーをサポート

• ウェイクオンランをサポート

• エネルギー効率のよいイーサネット 802.3az をサポート

• PXE をサポート

リアパネル I/O

• 1 x PS/2 キーボードポート

• 1 x D-Sub ポート

• 1 x DVI-D ポート

• 1 x HDMI ポート

• 1 x 光 SPDIF 出力ポート

• 4 x USB 2.0 ポート

• 2 x USB 3.0 ポート

• LED 付き 1 x RJ-45 LAN ポート（ACT/LINK LED と SPEED

LED）

• HD オーディオジャック： リアスピーカー / センター / バス /

ラインイン / フロントスピーカー / マイク

118

H81M

ストレージ

• 2 x SATA3 6.0 Gb/ 秒コネクター、NCQ、AHCI、「ホットプラ

グ」機能をサポート

• 2 x SATA2 3.0 Gb/ 秒コネクター、NCQ、AHCI、「ホットプラ

グ」機能をサポート

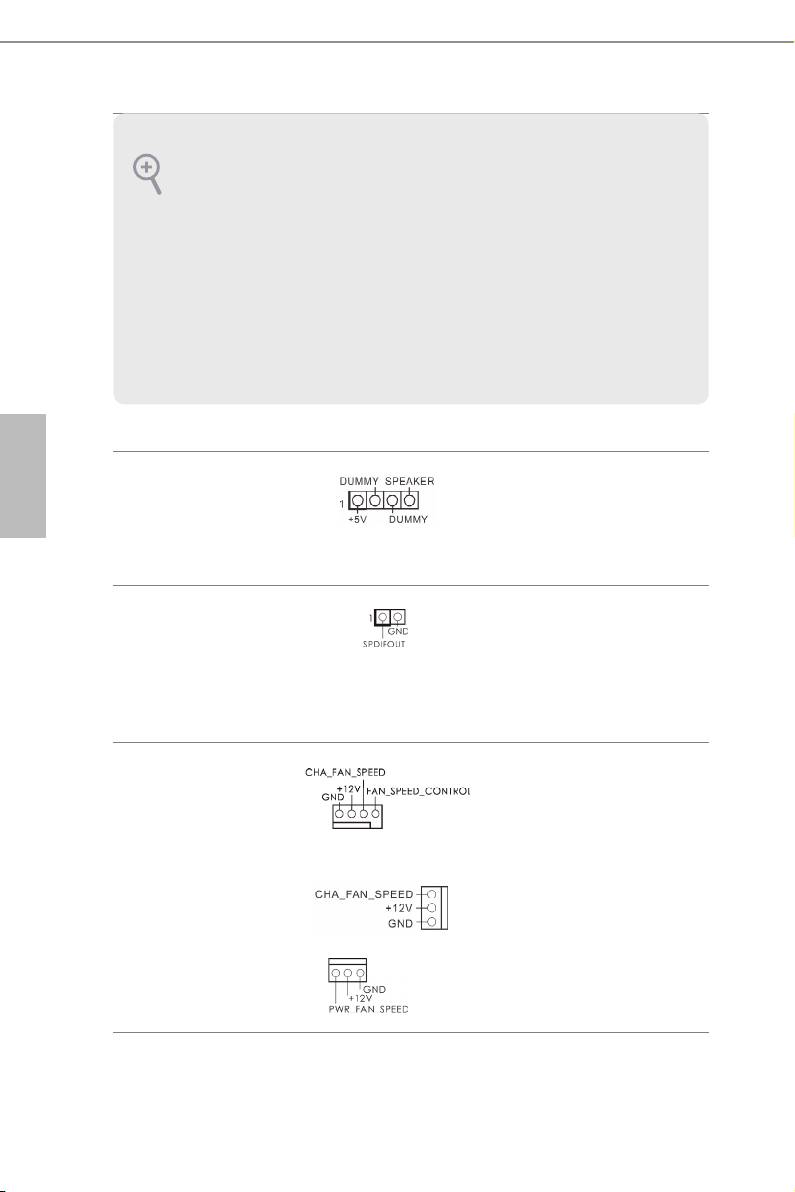

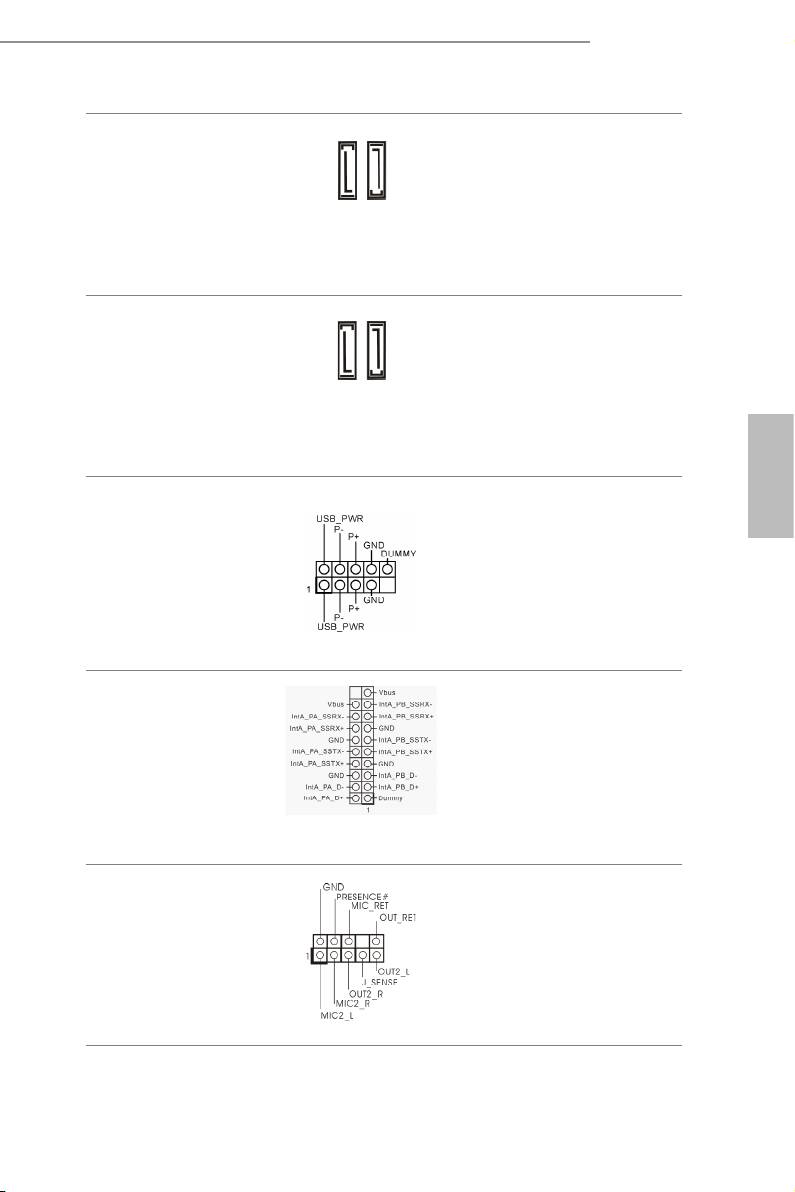

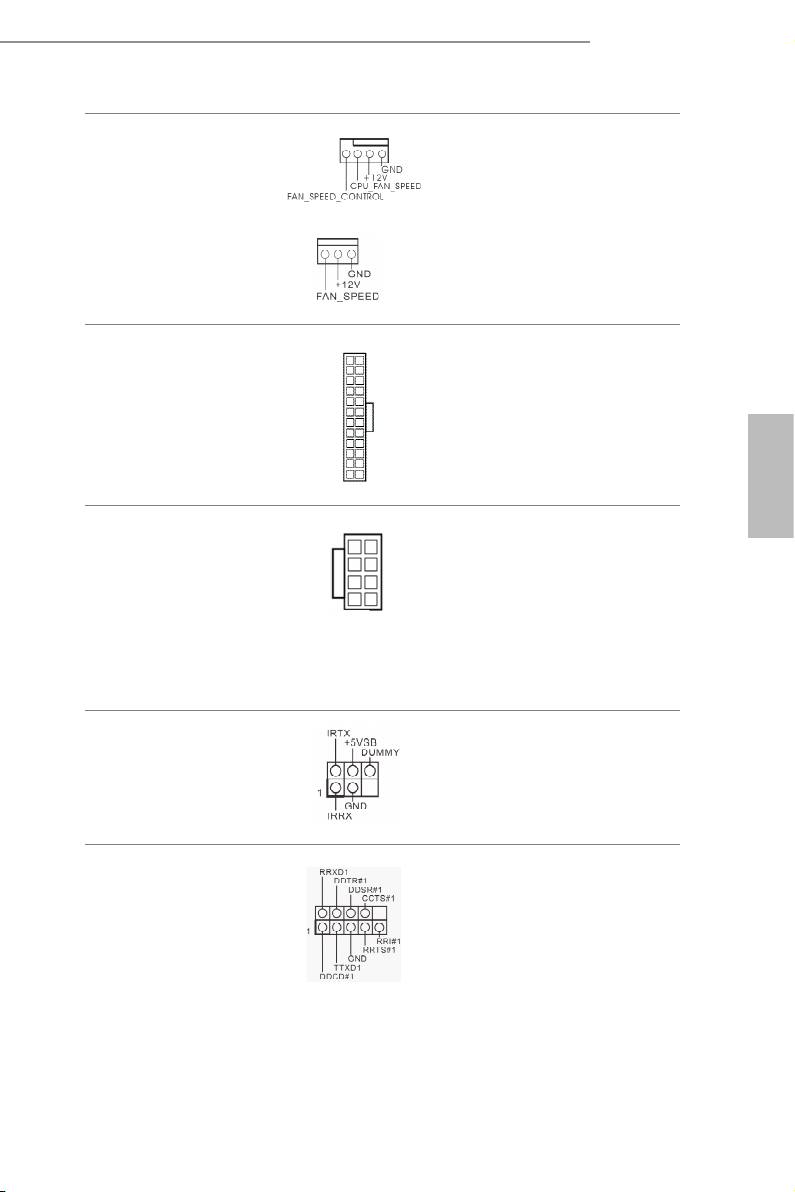

コネクター

• 1 x IR ヘッダー

• 1 x プリントポートヘッダー

• 1 x COM ポートヘッダー

• 1 x シャーシイントルージョンヘッダー

• 1 x TPM ヘッダー

• 2 x CPU ファインコネクター（1 x 4 ピン、1 x 3 ピン）

• 2 x シャーシファンコネクター（1 x 4 ピン、1 x 3 ピン）

• 1 x 電源ファンコネクター（3 ピン）

• 1 x 24 ピンATX 電源コネクター

• 1 x 8 ピン 12V 電源コネクター

• 1 x 前面パネルオーディオコネクター

日本語

• 1 x SPDIF Out コネクター

• 2 x USB 2.0 ヘッダー（4 つの USB 2.0 ポートをサポート）

• Etron EJ168A の 1 x USB 3.0 ヘッダー（2 つの USB 3.0 ポー

トをサポート）

BIOS 機能

• 多言語 GUI サポート付きの 32Mb AMI UEFI Legal BIOS

• ACPI 1.1 準拠のウェイクアップイベント

• SMBIOS 2.3.1 をサポート

• CPU、DRAM、PCH 1.05V、PCH 1.5V 複数電圧設定

サポート CD

• ドライバー、ユーティリティ、アンチウイルスソフトウェア（ト

ライアル版）、CyberLink MediaEspresso 6.5トライアル、

Google Chrome ブラウザー、ツールバー、Start8、Intel® エク

ストリームチューニングユーティリティー（IXTU）

ハードウェアモ

• CPU/ シャーシ温度センサー

ニター

• CPU/ シャーシ / 電源ファンタコメーター

• CPU/ シャーシ静音ファン（CPU 温度によるシャーシファン

速度の自動調整可能）

• CPU/ シャーシファンマルチ速度制御

119

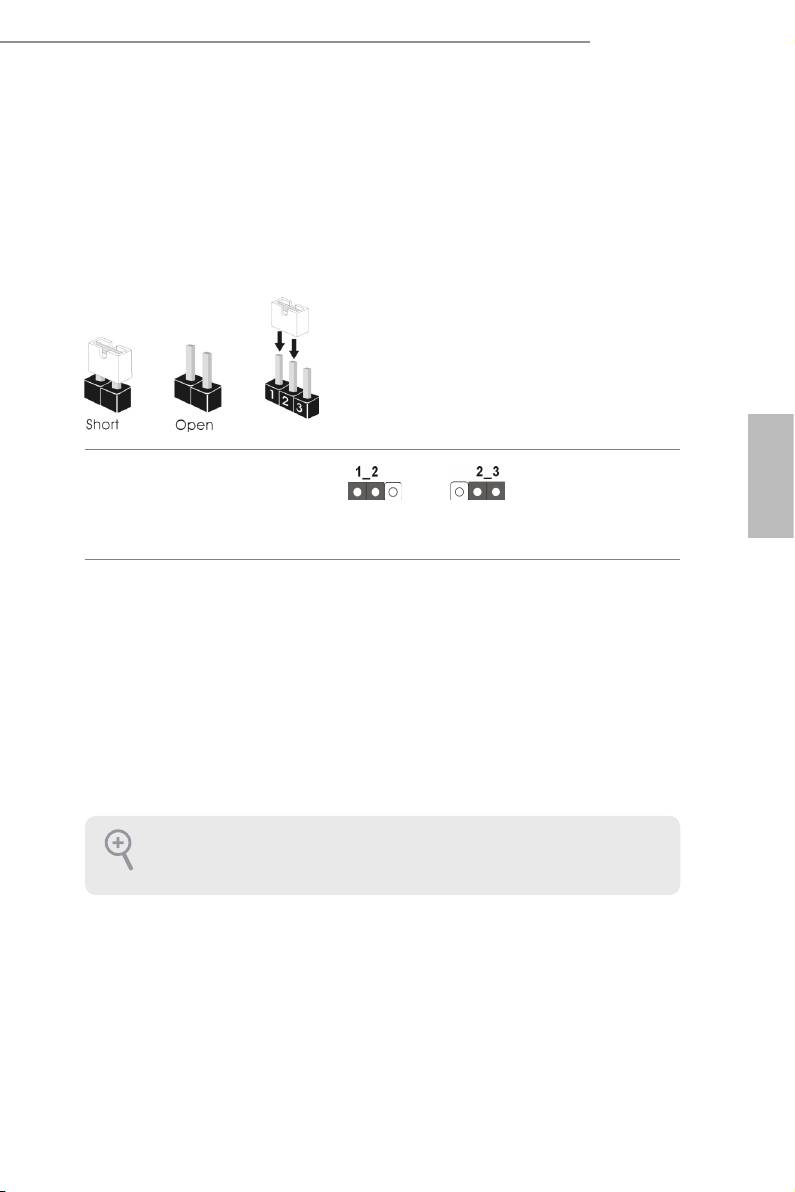

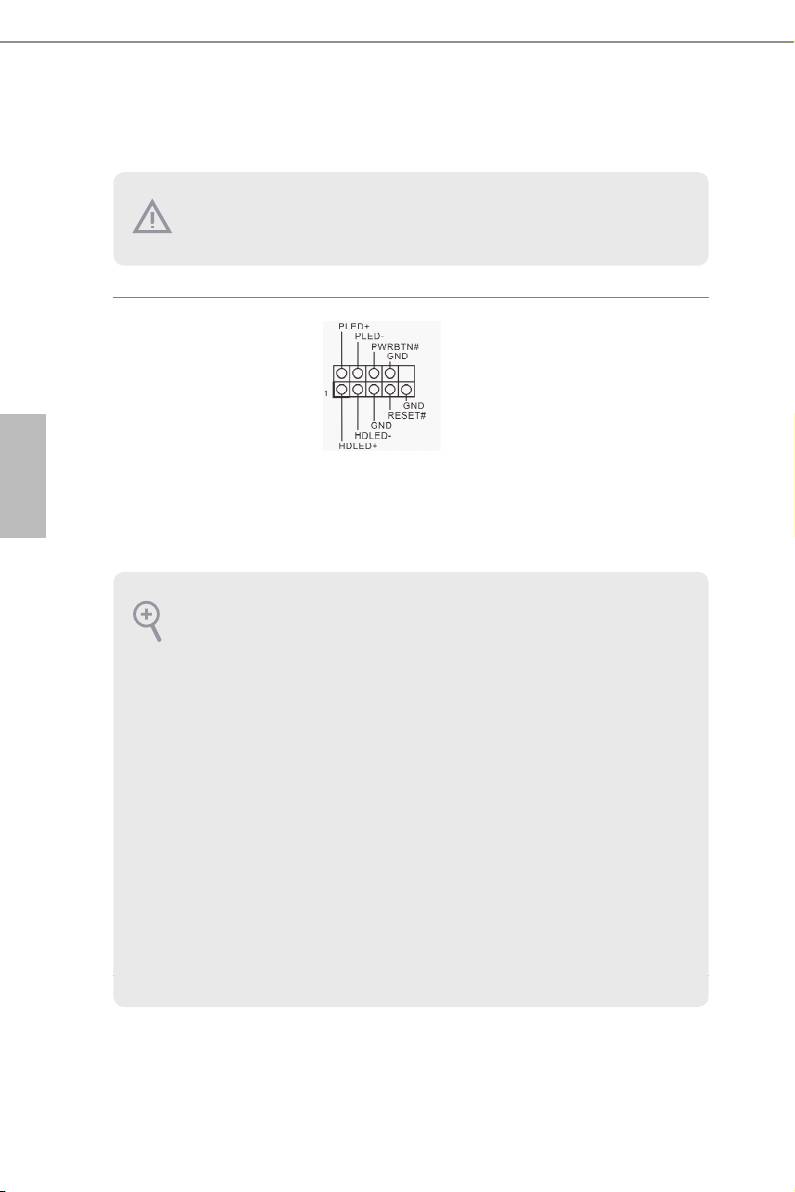

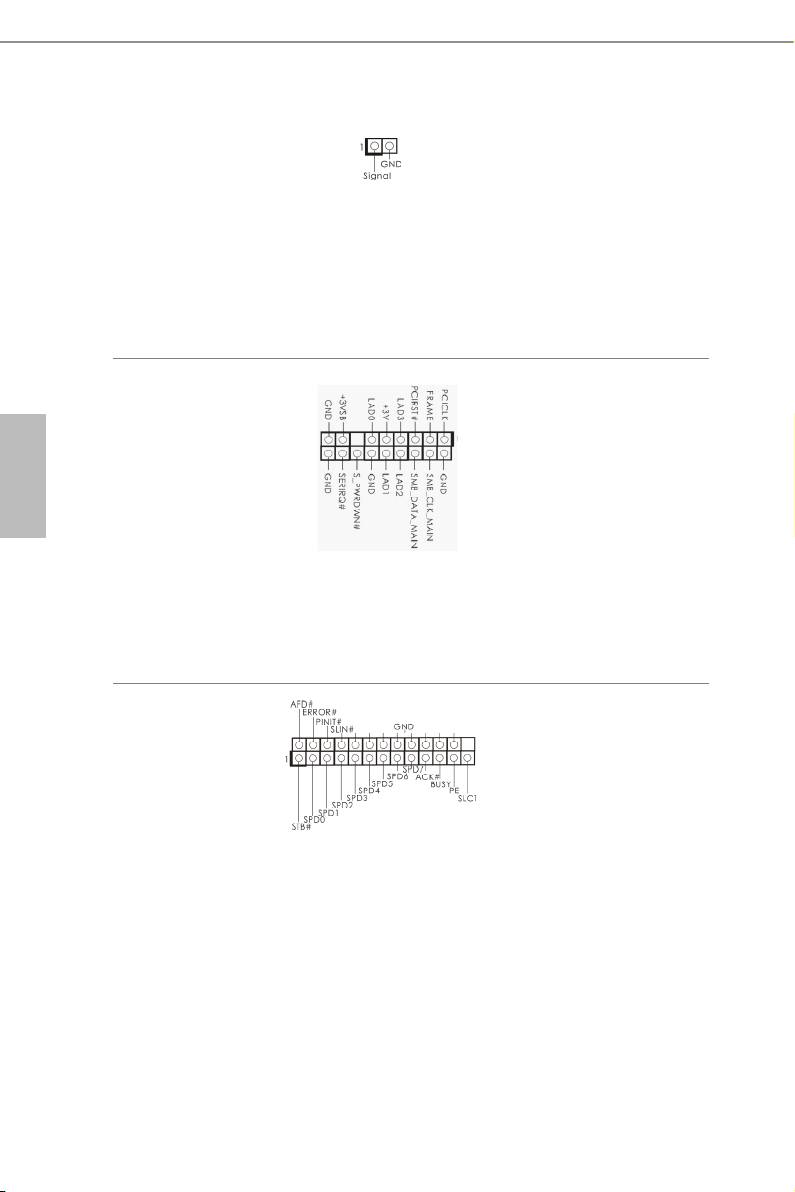

ケースイントリュージョン

このマザーボードは

ヘッダー

シャーシカバーが開けら

（2 ピン CI1）

れたことを検知する、ケー

（p.1、No. 22 参照）

ス開閉検知機能をサポー

トします。 この機能には、

シャーシイントルージョ

ン検知設計されたシャー

シが必要です。

TPM ヘッダー

このコネクターはトラス

（17 ピン TPMS1）

テッドプラットフォームモ

（p.1、No. 18 参照）

ジュール（TPM）システ

日本語

ムをサポートし、鍵、デジ

タル証明書、パスワード、

データを安全に保管する

ことができます。 TPM シ

ステムはまた、ネットワー

クセキュリティを高め、デ

ジタル証明書を保護し、

プラットフォームの完全

性を保証します。

プリントポートヘッダー

これは、プリンターデバ

（25 ピン LPT1）

イスとの接続を簡単に行

（p.1、No. 19 参照）

うことのできる、プリント

ポートケーブル用のイン

タフェースです。

126
