ASRock h81m-itx: 1 Giriş
1 Giriş: ASRock h81m-itx
1 Giriş
ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H81M-ITX
anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve
dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.
Anakart özellkler ve BIOS yazılımı güncellenebleceğnden, bu dokümantasyonun çerğ
herhang br bldrmde bulunulmaksızın değştrleblr. Bu dokümantasyon üzernde
herhang br değşklk yapılması halnde, güncellenmş sürüm, herhang br bldrm
yapılmaksızın ASRock'ın web stesnde yer alacaktır.. Bu anakart le lgl olarak teknk
destek almak styorsanız, lütfen kullandığınız model hakkında özel blgler çn web
stemz zyaret edn. En güncel VGA kartları ve CPU destek lstelern de ASRock'ın web
stesnden bulablrsnz. ASRock web stes http://www.asrock.com.
1.1 Ambalaj İçeriği
• ASRock H81M-ITX Anakartı (Mini-ITX Form Faktörü)
• ASRock H81M-ITX Hızlı Kurulum Kılavuzu
• ASRock H81M-ITX Destek CD'si
Türkçe
• 2 x Seri ATA (SATA) Veri Kablosu (İsteğe Bağlı)
• 1 x I/O Panel Kalkanı
Türkçe
86
H81M-IT X
1.2 Özellikler
Platform
• Mini-ITX Form Faktörü
• Tam Katı Bağlayıcı tasarımı
CPU
• 4ncü Nesil Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® /
Celeron®, LGA1150 Paketinde desteklemektedir
• 4 Güç Saası Tasarımı
®
• Intel
Turbo Boost 2.0 Teknolojisini destekler
®
Yonga kümes
• Intel
H81
Bellek
• Çi Kanallı DDR3 Bellek Teknolojisi
• 2 x DDR3 DIMM yuvaları
• DDR3 1600/1333/1066 ECC olmayan, ara belleğe alınmamış
belleği destekler
• Maksimum sistem belleği kapasitesi: 16GB
Türkçe
(bkz. DİKKAT)
®
• Intel
Üstün Bellek Proli (XMP)1.3/1.2 özelliğini destekler
Türkçe
Genşletme
• 1 x PCI Express 2.0 x16 yuva
Yuvası
Grafkler
• Intel® HD Graphics Dahili Görselleri ile VGA çıktıları, yalnızca
GPU entegre edilmiş işlemciler ile desteklenir.
• Intel® HD Graphics Dahili Görsellerini destekler : AVC, MVC
(S3D) ve MPEG-2 Full HW Encode1, Intel® InTruTM 3D,
Intel® Net Video HD Teknolojisi, Intel® InsiderTM, Intel® HD
Graphics 4400/4600 ile Intel® Quick Sync Video
• Pixel Shader 5.0, DirectX 11.1
• Maksimum paylaşılan bellek 1792MB
• Üç VGA Çıkışı seçeneği: D-sub, DVI-D ve HDMI
• 1920x1200 @ 60Hz'ye kadar çözünürlükte HDMI Teknolojisini
destekler
• 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler
87
• 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini
destekler
• HDMI ile Otomatik Dudak Senkronizasyonu (12bpc, xvYCC
ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler
(Uyumlu bir HDMI monitörü kullanılmalıdır)
• DVI-D ve HDMI bağlantı noktaları ile HDCP işlevini destekler
• DVI-D, ve HDMI bağlantı noktalarıyla, Full HD 1080p Blu-ray
(BD) kayıttan yürütme özelliklerini destekler
Ses
• İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses
Codec Bileşeni)
• Üstün Blu-ray ses desteği
LAN
• PCIE x1 Ggabt LAN 10/100/1000 Mb/s
• Qualcomm® Atheros® AR8171
• Qualcomm® Atheros® Güvenl İnternet Açışı Teknolojsn
Türkçe
destekler
• LAN Açılışını Destekler
Türkçe
• Enerj Vermllğne Sahp Ethernet 802,3az şlevn destekler
• PXE özellğn destekler
Arka Panel I/O
• 1 x PS/2 Fare/Klavye Portu
• 1 x D-Sub Bağlantı Noktası
• 1 x DVI-D Bağlantı Noktası
• 1 x HDMI Bağlantı Noktası
• 1 x Optik SPDIF Çıkışı Bağlantı Noktası
• 1 x eSATA Bağlayıcısı
• 4 x USB 2.0 Bağlantı noktası
• 2 x USB 3.0 Bağlantı noktası
• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK LED
ve SPEED LED)
• HD Ses Jakı: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ön
Hoparlör / Mikrofon
88
H81M-IT X
Depolama
• 2 x SATA3 6,0 Gb/s bağlayıcıları, NCQ, AHCI ve Hot Plug
şlevlern destekler
• 1 x eSATA bağlayıcısı, NCQ, AHCI ve Hot Plug şlevlern
destekler
Bağlayıcı
• 1 x Kasa Yetksz Erşm bağlantısı
• 1 x TPM bağlantısı
• 1 x CPU Fan bağlayıcısı (4-pn)
• 1 x Kasa Fanı bağlayıcısı (4-pn)
• 1 x 24 pn ATX güç bağlayıcısı
• 1 x 4 pn 12V güç bağlayıcısı
• 1 x Ön panel ses bağlayıcısı
• 1 x USB 2.0 bağlantısı (2 USB 2.0 bağlantı noktasını destekler)
BIOS Özellğ
• Çok dll GUI Desteğ le 32Mb AMI UEFI Legal BIOS
• ACPI 1.1 Uyumluluğu Uyandırma Olayları
• SMBIOS 2.3.1 Desteğ
Türkçe
• CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Çoklu Ayarı
Destek CD's
• Sürücüler, Yardımcı Yazılımlar, AntVrüs Yazılımı (Deneme
Türkçe
Sürümü), CyberLnk MedaEspresso 6.5 Deneme Sürümü,
Google Chrome Tarayıcı ve Araç Çubuğu, Start8 (30 günlük
deneme)
Donanım
• CPU/Kasa Sıcaklığı Tespt
Montörü
• CPU/Kasa Devrölçer
• CPU/Kasa Sessz Fan (Kasa Fan Hızının CPU Sıcaklığına Göre
Otomatk olarak Ayarlanmasını Sağlar)
• CPU/Kasa Fanı Çoklu Hız Kontrolü
• KASA AÇIK algılaması
• Voltaj İzleme: +12V, +5V, +3,3V, CPU Vcore
OS
• Mcroso® Wndows® 8 / 8 64-bt / 7 / 7 64-bt le uyumlu
Belgeler
• FCC, CE, WHQL
• ErP/EuP çn hazır (ErP/EuP çn hazır güç beslemes
gerekldr)
89
* Detaylı ürün blgs çn, lütfen web stemz zyaret edn: http://www.asrock.com
Sınırlamalar nedenyle, gerçek bellek boyutu Wndows® 32-bt şletm sstemler
çerçevesnde sstem kullanımına ayrıldığı çn 4GB'den az olablr. Wndows® 64-bt
şletm sstemlernde bu tür sınırlamalar yoktur. Wndows® tarafından kullanılmayan
bellekten faydalanmak çn ASRock XFast RAM' kullanablrsnz.
Türkçe
Türkçe
90
H81M-IT X

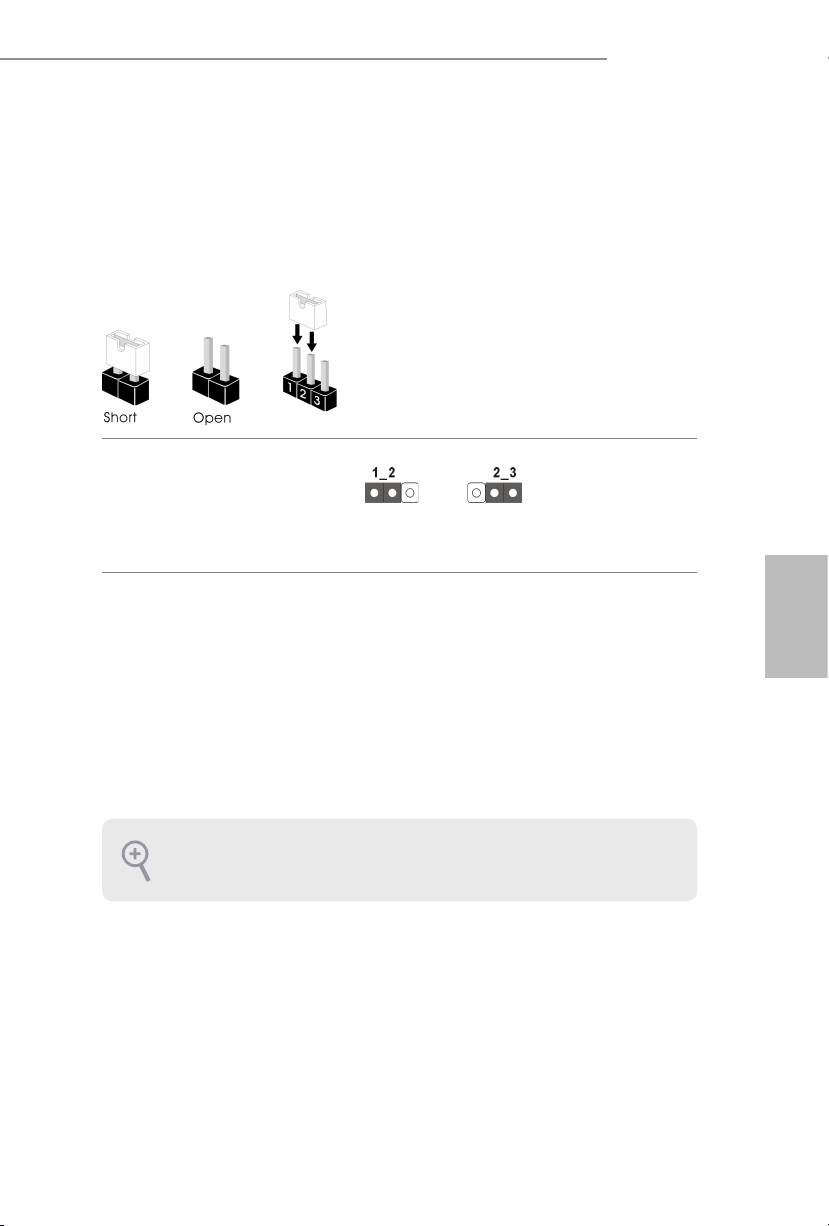

1.3 Bağlantı Teli Kurulumu
Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine
yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel
"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı
teli kapağı bulunan 3-pin bağlantı telini göstermektedir.
CMOS'u Temizle Bağlantı
Teli
*(CLRCMOS1)
CMOS'u TemzleVarsayılan
(bkz. sf.1, No. 3)
Türkçe
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini
temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı
Türkçe
kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten
sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için
bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen
sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz
gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde
yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca
CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
CMOS'u temzlersenz, kasa açık uyarısı alablrsnz. Öncek kasa yetksz erşm durumu
kaydını slmek çn lütfen BIOS durumunu "Durumu Temzle" olarak belrleyn.
91

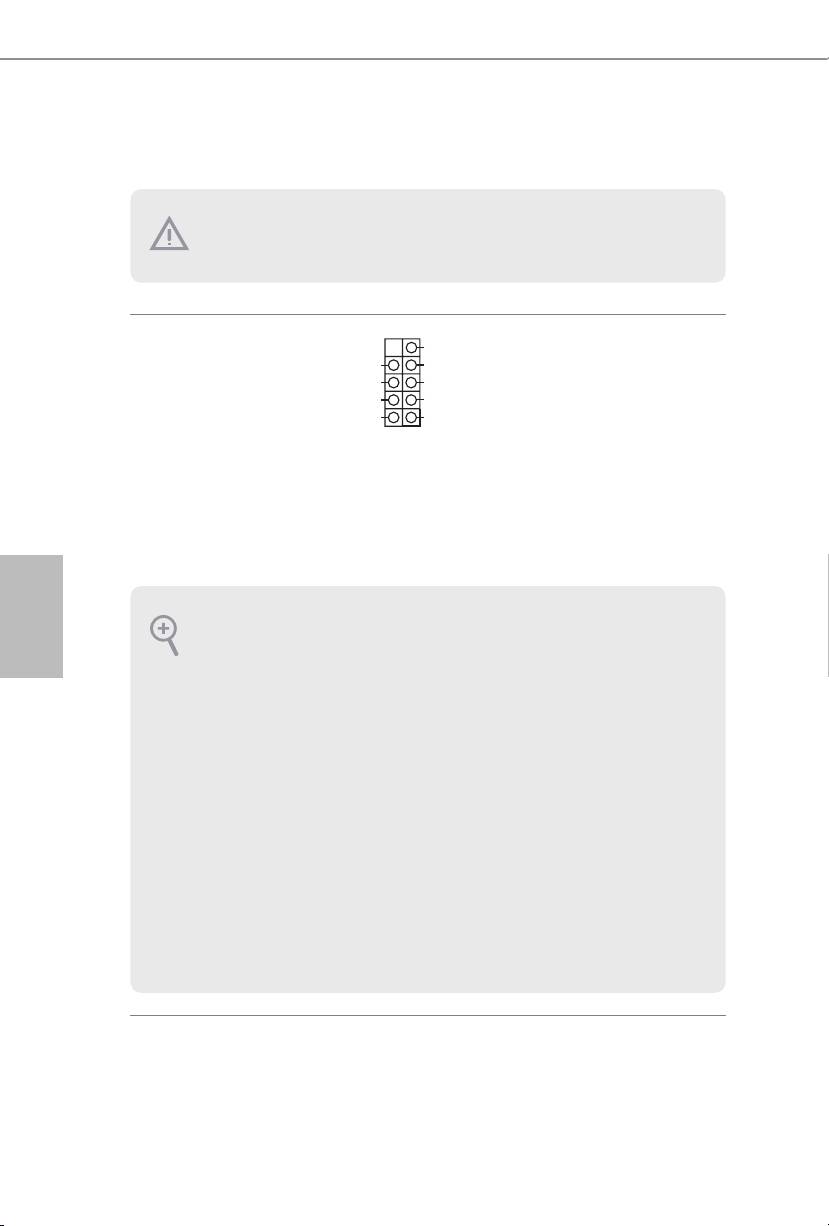

1.4 Ekli Bağlantılar ve Bağlayıcılar
Sstem Panel Bağlantısı
Güç anahtarını bağlayın,
GND RESET#
(9-pn PANEL1)
kasa üzerindeki anahtar ile
(bkz sf.1, No. 8)
sistem durumu belirtecini
aşağıdaki pim düzenine
göre sıfırlayın. Kabloları
bağlarken pozitif ve negatif
pimleri not edin.
Türkçe
Türkçe
92
PWRBTN
Ekl bağlantılar ve bağlayıcılar bağlantı tel değldr. Bağlantı tel kapaklarını bu
bağlantı ve bağlayıcılar üzerne yerleştrmeyn. Bağlantı tel kapaklarının bağlantılar le
bağlayıcılar üzerne yerleştrlmes, anakarta kalıcı hasar vereblr.
GND
#
GND
PLED-
HDLED-
PLED+
HDLED+
1
PWRBTN (Güç Anahtarı):
Güç anahtarını kasa ön panelne bağlayın. Güç anahtarını kullanarak sstemn hang
yöne hareketle kapanacağını seçeblrsnz.
RESET (Sıfırlama Anahtarı):
Sıfırlama anahtarını kasa ön panelne bağlayın. Blgsayarın kltlenmes ve normal şeklde
yenden başlatılamaması halnde reset (sıfırla) düğmesne basın.
PLED (Sstem Güç LED'):
Güç durumu göstergesn kasa ön panelne bağlayın. Sstem çalışırken LED ışığı
yanacaktır. Sstem S1/S3 uyku durumdayken LED ışığı yanıp söner. Sstem S4 uyku
durumunda ya da kapalıyken (S5) LED ışık kapanır.
HDLED (Sabt Dsk Etknlk LED'):
Sabt sürücü etknlk LED'n kasa ön panelne bağlayın. Sabt sürücü ver okur ya da
yazarken LED ışığı yanar.
Ön panel tasarımı kasaya göre değşklk göstereblr. Br ön panel modülü, temel olarak
br güç anahtarı, sıfırlama anahtarı, güç LED', sabt sürücü aktvtes LED', hoparlör gb
brmlerden oluşur. Kasanızın ön panel modülünü bu bağlantıya takmadan önce, kablo
düzenlemeler le pn düzenlemelernn düzgün şeklde yapıldığından emn olun.
H81M-IT X

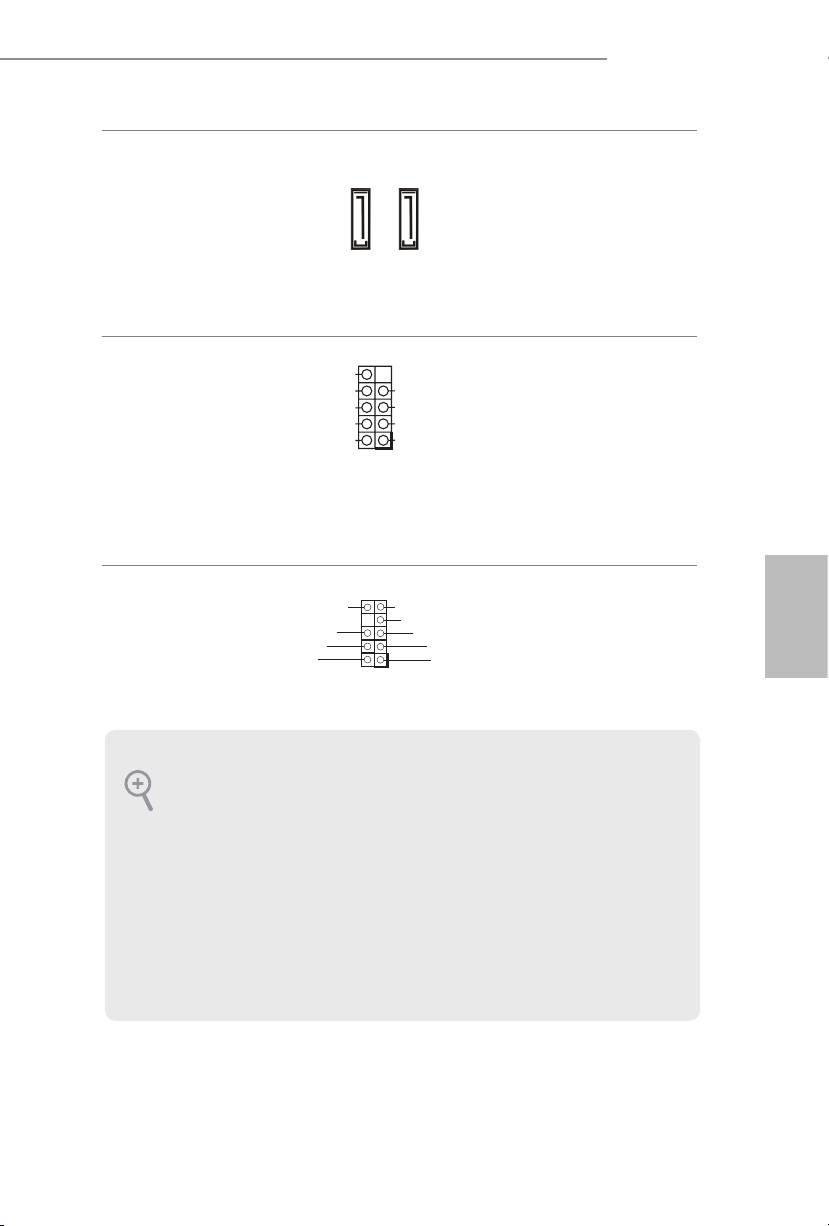

Seri ATA3 Bağlayıcıları
Bu iki SATA3 bağlayıcısı,
(SATA3_0:
veri aktarım hızı 6,0 Gb/
bkz. s.1, No. 9)
sn'ye kadar olan dahili
(SATA3_1:
depolama aygıtları için
bkz. s.1, No. 10)
tasarlanmış SATA veri
kablolarını destekler.
USB 2.0 Bağlantıları
Bu anakart üzerinde, I/O
(9-pin USB10_11)
paneli üzerindeki iki USB
(bkz. sf.1, No. 8)
2.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Türkçe
Ön Panel Ses Bağlantısı
Bu bağlantı, ses aygıtlarının
(9-pin HD_AUDIO1)
ön ses paneline bağlanması
Türkçe
(bkz. sf.1, No. 16)
içindir.
93
DUMMY
GNDGND
P+7
P+6
P-7
P-6
USB_PWR
USB_PWR
1
GN D
OUT2_L
J_SENSE
PRESENCE#
OUT2_R
MIC_RET
MIC2_R
1
OUT_RE
MIC2_L
SATA3_1
SATA3_0
T
1. Yüksek Tanımlı Ses, Jak Algılama özellğn destekler, ancak bu şlevn düzgün
çalışablmes çn kasa üzerndek panel kablosunun HDA şlevn desteklemes
gerekmektedr. Sstemnz kurarken, lütfen kılavuzumuzdak talmatlar le kasa
kılavuzundak talmatları zleyn.
2. AC'97 ses panel kullanıyorsanız, lütfen aşağıdak adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mc_IN' (MIC) MIC2_L'ye bağlayın.
B. Audo_R'y (RIN) OUT2_R'ye ve Audo_L'y (LIN) OUT2_L'ye bağlayın.
C. Toprak'ı (GND) Toprak'a (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses panel çndr. AC'97 ses panel çn bunları
bağlamanıza gerek yoktur.
E. Ön mkrofonu etknleştrmek çn, Realtek Kontrol panelnde “FrontMc” sekmesne
gdn ve “Kayıt Ses Sevyes”n ayarlayın.

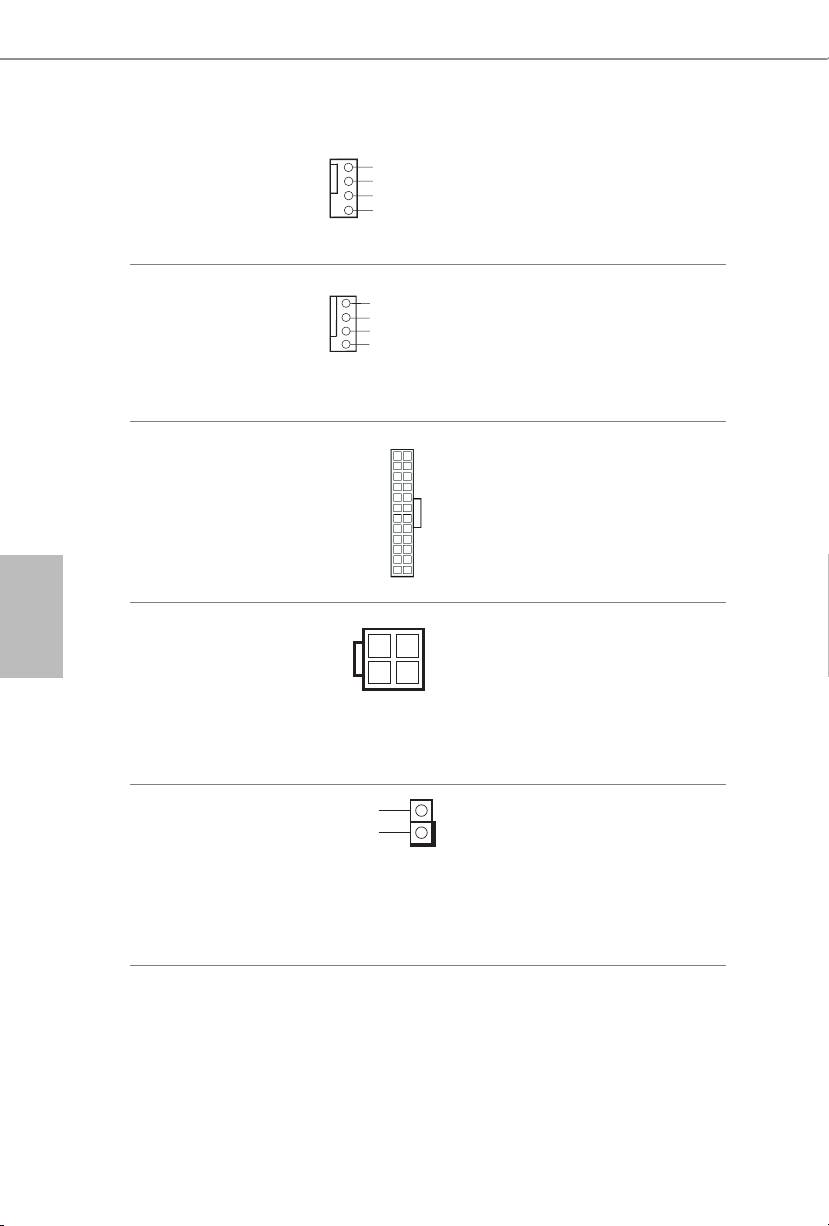

Kasa Fanı Konektörü
Lütfen fan kablosunu fan
(4-pn CHA_FAN1)
konektörüne takın ve siyah
(bkz sf.1, No. 11)
teli topraklama pinine
bağlayın.
CPU Fan Bağlayıcıları
Bu anakart, 4-Pn CPU
(4-pin CPU_FAN1)
fan (Sessz Fan) bağlayıcısı
(bkz sf.1, No. 6)
sağlamaktadır. 3-Pn CPU
fan bağlamak styorsanız,
lütfen Pn 1-3'ü kullanın.
ATX Güç Bağlayıcısı
Bu anakart, 24-pn
(24-pin ATXPWR1)
ATX güç bağlayıcısı
(bkz. sf.1, No. 5)
sağlamaktadır. 20-pn ATX
güç beslemes kullanmak
çn, lütfen Pn 1 ve Pn13'e
bağlayın.
Türkçe
ATX 12V Güç Bağlayıcısı
Bu anakart, 8-pn ATX
Türkçe
(8-pin ATX12V1)
12V güç bağlayıcısı
(bkz. sf.1, No. 1)
sağlamaktadır. 4-pn ATX
güç beslemes kullanmak
çn, lütfen Pn 1 ve Pn13'e
bağlayın.
Kasa Yetksz Erşm
Bu anakartın kasa kapağının açılıp
Bağlantısı
açılmadığını tespt eden br KASA
(2-pn CI1)
AÇIK özellğ bulunmaktadır. Bu
(bkz. sf.1, No. 4)
özellğn kullanılablmes çn kasa
yetksz erşm tasarımına sahp
br kasa kullanılmalıdır.
94
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTR
OL
GN D
+ 12V
CPU_FAN_SPEED
FAN_SPEED_CONTRO
1
2
3
4
L
12
24
1
13
Signa
1
GND
l
H81M-IT X
TPM Bağlantısı
Bu bağlayıcı, anahtarlar, djtal
(17-pn TPMS1)
sertfkalar, parolalar ve verler
(bkz. sf.1, No. 12)
güvenl br şeklde saklama
özellğ bulunan Güvenlr
Platform Modülü (TPM) sstemn
LFRAME#_L
destekler. TPM sstemler,
1
aynı zamanda ağ güvenlğnn
artırılması, djtal kmlklern
korunması ve platform
bütünlüğünün sağlanmasına da
yardımcıdır.
Türkçe
Türkçe
95
CK_33M_TPM
GNDF_CLKRUN#
SERIRQ#
+3VSB
S_PWRDWN#
GND
LAD0_L
LAD1_L
+3V
LAD2_L
LAD3_L
TPM_RST#
SMB_DA
TA_MAIN
SMB_CLK_MAIN
GND
